人工挖孔桩基础(WK1080)专项施工方案

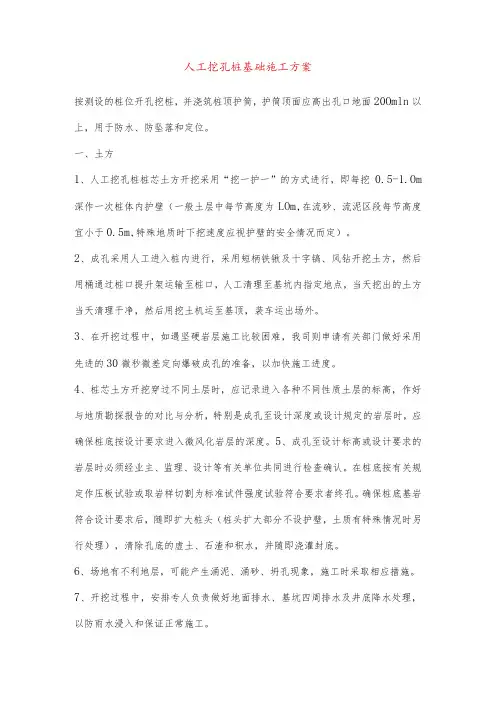

人工挖孔桩基础施工方案
人工挖孔桩基础施工方案按测设的桩位开孔挖桩，并浇筑桩顶护筒，护筒顶面应高出孔口地面20Omln以上，用于防水、防坠落和定位。
一、土方1、人工挖孔桩桩芯土方开挖采用“挖一护一”的方式进行，即每挖0.5-1.Om 深作一次桩体内护壁（一般土层中每节高度为LOm,在流砂、流泥区段每节高度宜小于0.5m,特殊地质时下挖速度应视护壁的安全情况而定）。
2、成孔采用人工进入桩内进行，采用短柄铁锹及十字镐、风钻开挖土方，然后用桶通过桩口提升架运输至桩口，人工清理至基坑内指定地点，当天挖出的土方当天清理干净，然后用挖土机运至基顶，装车运出场外。
3、在开挖过程中，如遇坚硬岩层施工比较困难，我司则申请有关部门做好采用先进的30微秒微差定向爆破成孔的准备，以加快施工进度。
4、桩芯土方开挖穿过不同土层时，应记录进入各种不同性质土层的标高，作好与地质勘探报告的对比与分析，特别是成孔至设计深度或设计规定的岩层时，应确保桩底按设计要求进入微风化岩层的深度。
5、成孔至设计标高或设计要求的岩层时必须经业主、监理、设计等有关单位共同进行检查确认。
在桩底按有关规定作压板试验或取岩样切割为标准试件强度试验符合要求者终孔。
确保桩底基岩符合设计要求后，随即扩大桩头（桩头扩大部分不设护壁，土质有特殊情况时另行处理），清除孔底的虚土、石渣和积水，并随即浇灌封底。
6、场地有不利地层，可能产生涌泥、涌砂、坍孔现象，施工时采取相应措施。
7、开挖过程中，安排专人负责做好地面排水、基坑四周排水及井底降水处理，以防雨水浸入和保证正常施工。
8、桩内集水用潜水泵抽至基底排水沟，排至基坑四周的集水井再抽排到坡顶排水沟，最终排至市政排污管道。
二、护壁施工方法1、人工挖孔桩护壁球强度等级为C20,钢筋用I级。
待每节护壁球达到一定的强度后方可进行下层的桩内土方开挖。
2、挖土到护壁深度后应紧随扎筋、支设护壁模板，遵循随挖土、随扎筋支模、随验收、随浇筑於的方法进行施工，以避免塌孔和保证正常的施工进度，护壁模板采用钢模板（由每节4块钢模拼装组成），一般土层中每节高度为1m,流砂泥砂区段每节高度小于0.5m。
人工挖孔桩基础工程专项施工方案
人工挖孔桩基础工程专项施工方案一、前言人工挖孔桩基础工程是基础工程中的一种重要形式，其施工方案对保障基础工程质量至关重要。
本文将详细介绍人工挖孔桩基础工程的专项施工方案。
二、施工前准备在施工前，需依据设计要求确定挖孔的位置、深度和直径，并按照土质情况确定合适的挖孔机械设备。
此外，还需对施工区域进行勘测，确保施工安全。
三、施工步骤1. 挖孔准备根据设计要求，确定挖孔的位置和深度，用挖掘机开始挖孔作业。
在挖孔过程中，需定期清理孔内的淤泥和杂物，保持孔道畅通。
2. 安装套筒在挖孔完成后，需安装套筒以保持孔壁稳定。
套筒应根据设计要求的尺寸选择，并确保与孔壁之间没有裂隙。
3. 浇筑混凝土挖孔及套筒安装完成后，开始浇筑混凝土。
在浇筑过程中，需确保混凝土均匀分布，且不得出现空鼓或漏浆现象。
4. 套筒拆除待混凝土凝固后，可拆除套筒。
拆除套筒时需注意操作规范，避免对孔壁造成损坏。
5. 竖向检测最后进行竖向检测，以确保挖孔桩基础工程符合设计要求。
四、施工注意事项1.在整个施工过程中，需确保施工区域的安全，避免发生意外事故。
2.施工人员需具备相关专业培训，熟悉挖孔桩基础工程的施工技术。
3.挖孔的位置和尺寸需严格按照设计要求进行，避免出现偏差。
五、总结人工挖孔桩基础工程专项施工方案是确保基础工程质量的关键步骤，施工人员必须严格按照设计要求和施工规范进行操作。
只有通过科学合理的施工方案和严格的施工操作，才能保证基础工程的稳固和安全。
以上是人工挖孔桩基础工程专项施工方案的详细内容，希望对相关施工人员有所帮助。

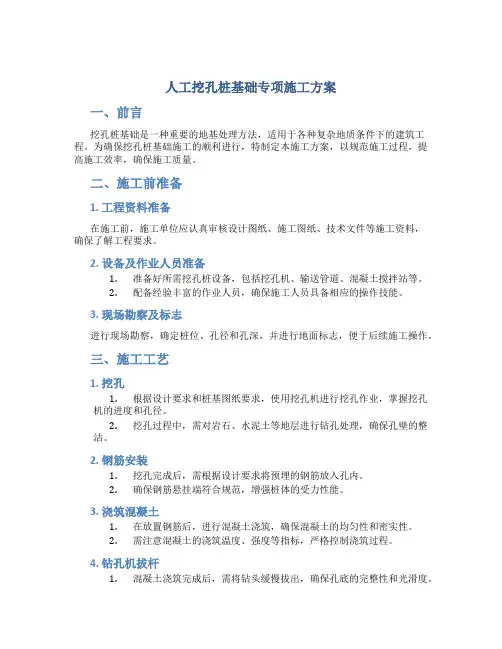

人工挖孔桩基础专项施工方案
人工挖孔桩基础专项施工方案一、前言挖孔桩基础是一种重要的地基处理方法，适用于各种复杂地质条件下的建筑工程。
为确保挖孔桩基础施工的顺利进行，特制定本施工方案，以规范施工过程，提高施工效率，确保施工质量。
二、施工前准备1. 工程资料准备在施工前，施工单位应认真审核设计图纸、施工图纸、技术文件等施工资料，确保了解工程要求。
2. 设备及作业人员准备1.准备好所需挖孔桩设备，包括挖孔机、输送管道、混凝土搅拌站等。
2.配备经验丰富的作业人员，确保施工人员具备相应的操作技能。
3. 现场勘察及标志进行现场勘察，确定桩位、孔径和孔深，并进行地面标志，便于后续施工操作。
三、施工工艺1. 挖孔1.根据设计要求和桩基图纸要求，使用挖孔机进行挖孔作业，掌握挖孔机的进度和孔径。
2.挖孔过程中，需对岩石、水泥土等地层进行钻孔处理，确保孔壁的整洁。
2. 钢筋安装1.挖孔完成后，需根据设计要求将预埋的钢筋放入孔内。
2.确保钢筋悬挂端符合规范，增强桩体的受力性能。
3. 浇筑混凝土1.在放置钢筋后，进行混凝土浇筑，确保混凝土的均匀性和密实性。
2.需注意混凝土的浇筑温度、强度等指标，严格控制浇筑过程。
4. 钻孔机拔杆1.混凝土浇筑完成后，需将钻头缓慢拔出，确保孔底的完整性和光滑度。
2.在拔杆过程中，需避免对孔壁造成损伤。
5. 检测及验收1.完成挖孔桩基础施工后，对桩体进行检测，确保符合设计要求。
2.进行工程验收，包括桩体质量、尺寸等方面，确保施工质量。
四、安全生产1.施工单位需制定安全生产计划和应急预案，确保施工安全。
2.严格执行安全操作规程，做好现场作业人员的安全防护工作。
五、施工总结通过本次施工方案的实施，我们确保了人工挖孔桩基础施工顺利进行，保障了工程质量和安全。
希望能够对今后类似工程的施工提供借鉴和参考。
以上即为本次人工挖孔桩基础专项施工方案的内容，希望能够顺利施工，圆满完成任务。
人工挖孔桩专项施工方案
人工挖孔桩专项施工方案一、工程概述为了满足工程的基础需求，需要进行人工挖孔桩的施工。
本文将详细介绍该人工挖孔桩的专项施工方案。
二、施工前准备工作1.明确施工目标：确定挖孔桩的具体位置、数量和尺寸要求。
2.制定施工图纸：根据设计要求，制定相应的施工图纸，详细标注挖孔桩的尺寸、位置和埋深等要求。
3.准备材料和设备：准备所需的挖孔机械设备、作业工具、钢筋和混凝土等材料。
4.施工人员培训：组织施工人员进行相关的安全培训，确保施工人员具备相应的操作技能。
三、施工步骤1.确定挖孔桩的位置：根据设计要求，使用测量仪器确定挖孔桩的位置，并在地面上作出相应的标记。
2.挖孔准备：根据挖孔桩的尺寸要求，确定挖孔机械的参数，并进行机械设备的调试和运行检查。
3.人工挖孔：使用挖孔机械对地面进行挖掘，控制挖孔的深度和直径，同时注意挖孔过程中的安全问题。
4.清理挖孔孔底：挖孔结束后，使用清洁设备对挖孔孔底进行清理，确保孔底的平整与干燥。
5.钢筋预埋：按照挖孔桩的设计要求，在孔底预先布置好钢筋，注意钢筋的位置、交叉与连接等要求。
6.浇筑混凝土：将预制好的混凝土倒入挖孔中，使用振动器进行浇筑和密实，注意控制浇筑的速度和均匀性。
7.平整与养护：用平头铁锤对浇筑好的混凝土进行平整，并进行养护，以确保其质量和强度。
四、安全措施1.施工现场应划定合理的安全警示区域，设置安全警示标志，保持通道的畅通。
2.施工人员应按照操作规程进行作业，佩戴好安全防护装备，特别是对于挖孔机械的操作人员，要注意操作规范和安全操作技巧。
3.施工现场严禁吸烟和明火作业，严禁乱堆、乱放材料，保持现场的整洁和有序。
4.钢筋预埋时，必须保证预埋的钢筋完全符合设计要求，接头要牢固，预埋之后，要及时对钢筋进行保护。
5.挖孔过程中，应注意防止塌方，对坍塌土进行及时的清理和支护。
五、质量控制1.制定施工技术规范：根据设计要求和施工实际情况，编制详细的施工技术规范，明确每个步骤的要求和控制点。
人工挖孔桩工程专项施工方案
人工挖孔桩工程专项施工方案一、引言人工挖孔桩是一种常见的地基工程施工方法，适用于各种地质条件下的基础施工。
本文将介绍人工挖孔桩工程的专项施工方案，包括施工准备、主要施工工艺和质量控制等内容。
二、施工准备2.1 工程资料准备在进行人工挖孔桩工程前，需准备相关工程资料，包括设计图纸、施工方案、施工规范等。
确保施工人员理解设计要求，做好施工前的准备工作。
2.2 施工人员培训施工人员需要经过专门培训，掌握安全操作规程和施工工艺要求，确保施工过程中的安全和质量。
三、主要施工工艺3.1 基坑开挖根据设计要求，进行基坑开挖工作，保证挖孔桩施工区域的平整和清洁。
3.2 打桩定位使用专用设备对挖孔桩的位置进行精确定位，确保桩位准确无偏差。
3.3 挖孔施工采用人工挖孔方法对桩位进行开挖，根据设计要求控制挖孔的直径和深度，在挖孔的同时进行松土和清理工作。
3.4 配筋与浇筑混凝土在挖孔完成后，根据设计要求进行配筋工作，并进行混凝土浇筑。
注意控制混凝土浇筑过程中的浇注顺序和速度，确保桩体质量。
四、质量控制4.1 施工过程监控在施工过程中，对挖孔、配筋、混凝土浇筑等过程进行全程监控，及时发现和解决施工中的问题。
4.2 质量检验对已完成的挖孔桩进行质量检验，包括外观质量、尺寸精度、配筋是否符合要求等项目，确保挖孔桩的质量符合设计要求。
五、总结人工挖孔桩工程是一项复杂的工程施工过程，需要严格按照设计要求和施工规范进行施工。
只有做好施工准备、掌握主要施工工艺和加强质量控制，才能确保挖孔桩的施工质量和安全性。
以上是人工挖孔桩工程专项施工方案的详细介绍，希望对相关从业人员在实际工程中有所帮助。
人工挖孔桩基础专项施工方案.doc
人工挖孔桩基础专项施工方案.doc 关键信息项：1、工程概况2、施工准备3、施工工艺流程4、安全保障措施5、质量控制要点6、环境保护措施1、工程概况11 工程名称及地点本工程名称为具体工程名称，位于具体地点。
12 工程规模本次人工挖孔桩基础工程的规模包括桩的数量、直径、深度等具体参数。
13 工程地质条件详细介绍工程所在地的地质情况，包括土层分布、岩石性质、地下水位等。
2、施工准备21 技术准备熟悉施工图纸和相关规范标准，进行技术交底。
22 材料准备准备好施工所需的钢筋、混凝土等材料，并确保其质量符合要求。
23 设备准备配备挖孔桩施工所需的机械设备，如提升设备、通风设备、照明设备等，并进行检查和调试。
24 人员准备组织专业的施工队伍，包括挖孔工人、钢筋工、混凝土工等，并进行培训和安全教育。
3、施工工艺流程31 测量放线根据设计图纸，准确放出桩位中心线和桩径。
32 挖孔作业采用人工分段挖土，每段高度一般为1m 左右，及时进行护壁施工。
33 护壁施工护壁采用混凝土护壁，确保孔壁的稳定性。
34 钢筋笼制作与安装按照设计要求制作钢筋笼，并在孔内进行安装。
35 混凝土灌注采用导管法灌注混凝土，确保混凝土的密实度和强度。
4、安全保障措施41 孔口防护设置孔口防护栏，防止人员和物体坠落。
42 通风措施保证孔内通风良好，防止有害气体积聚。
43 照明措施提供充足的照明，确保施工人员在孔内能够清晰作业。
44 防坍塌措施加强对孔壁的监测，及时采取措施防止孔壁坍塌。
45 安全用电严格遵守安全用电规范，确保用电设备的安全运行。
5、质量控制要点51 桩位偏差控制严格控制桩位的偏差在允许范围内。
52 孔深和孔径控制定期测量孔深和孔径，确保符合设计要求。
53 护壁质量控制保证护壁混凝土的强度和厚度符合要求。
54 钢筋笼质量控制对钢筋笼的制作和安装进行严格检查，确保符合规范标准。
55 混凝土质量控制控制混凝土的配合比、坍落度和灌注质量。
人工挖孔桩专项施工方案(最终)
人工挖孔桩专项施工方案(最终)一、概述在地基施工中，挖孔桩是一种常见的基础形式，通过将土层挖取并填充混凝土形成桩体，以承担建筑物的荷载。
本文旨在探讨人工挖孔桩的专项施工方案，确保在施工过程中能够高效、安全地完成挖孔桩的施工工作。
二、施工准备1. 资料准备在施工前，需要准备与挖孔桩相关的设计图纸、工程说明书等资料，以确保施工按照设计要求进行。
2. 设备准备确认所有施工所需设备的完好性，包括挖掘机、洗砂机等，保证设备可以正常发挥作用。
3. 施工人员组织施工人员进行专业培训，确保每位施工人员了解施工方案的要求，做好各自的工作。
三、施工流程1. 地面准备在挖孔桩位置进行标注，清理地面杂物，确保施工区域整洁。
2. 挖掘桩洞使用挖掘机按照设计要求逐步挖掘桩洞，保证桩洞的尺寸和位置准确无误。
3. 洗孔处理在完成挖掘后，使用洗砂机对桩孔进行清洗处理，清除桩孔内的杂物和泥土，保证桩孔质量。
4. 填充混凝土将混凝土输送至桩孔内，利用振捣器对混凝土进行振捣，确保混凝土浆体充分密实。
5. 桩身质量检查在混凝土凝固后，对桩身进行质量检查，包括强度、垂直度等指标，确保桩身质量符合设计要求。
四、施工安全1. 安全防护施工现场要设置明显的安全警示标识，保证施工人员都能清晰了解施工区域的安全要求。
2. 安全操作施工人员必须按照相关安全操作规程进行作业，严禁超负荷作业、越界作业等不安全行为。
五、施工质量控制1. 巡查检查施工过程中需要定期对施工质量进行巡查检查，发现问题及时处理并纠正。
2. 施工记录对每一次挖孔桩施工过程进行详细记录，包括施工时间、人员、设备等信息，做好施工过程跟踪。
六、总结最终，人工挖孔桩专项施工方案的实施需要严格遵循设计要求和施工规范，确保施工过程安全、质量可控。
只有在施工中不断总结经验，提高施工技术水平，才能更好地完成挖孔桩的施工工作。
人工挖孔桩专项施工方案
人工挖孔桩专项施工方案人工挖孔桩专项施工方案一、项目简介人工挖孔桩是土木工程中常见的一种基础施工方式。
本文档旨在介绍人工挖孔桩的专项施工方案，包括施工前的准备工作、施工过程的步骤和安全注意事项等。
二、施工前的准备工作1. 确定设计要求：根据工程的需求和设计要求，确定人工挖孔桩的尺寸、深度和数量等参数。
2. 准备施工材料和设备：包括挖掘机、挖掘机配件、钢筋、预制桩芯等。
3. 确定施工进场路线：根据工地实际情况，确定挖孔桩施工进场路线，清理施工道路，确保施工设备通行顺畅。
4. 做好周边环境保护：在施工前，要对周围环境进行保护，防止施工过程中对周围环境造成影响。
三、施工过程的步骤1. 挖孔准备工作：安装挖孔机械设备，根据设计要求确定挖孔位置，并确保挖孔机能正常工作。
2. 开始挖掘孔洞：根据设计要求和桩的尺寸，使用挖孔机械设备进行挖孔。
挖孔过程中要确保孔壁的垂直度和平整度。
3. 清理孔洞：挖掘孔洞后，要进行孔洞的清理工作，确保孔洞内部没有杂质和泥土。
4. 安装钢筋和预制桩芯：根据设计要求，在孔洞内安装钢筋和预制桩芯，确保安装位置准确。
5. 浇筑混凝土：确定钢筋和预制桩芯安装完毕后，进行混凝土的浇筑工作。
浇筑过程中要注意混凝土的均匀性和密实度。
6. 养护：完成混凝土浇筑后，进行桩身养护工作，确保混凝土的强度和稳定性。
四、安全注意事项1. 施工过程中，要严格遵守安全操作规程，确保施工人员的人身安全。
2. 挖孔机械设备操作人员必须经过专业培训和持证上岗，熟悉设备的操作细节和安全注意事项。
3. 在挖孔过程中，要定期检查挖孔机械设备的状态，确保设备的正常运行。
4. 施工现场要进行路面、标志的设置，确保交通秩序和安全。
5. 施工过程中要定期检查孔壁的垂直度和平整度，确保挖孔质量。
以上是人工挖孔桩的专项施工方案，通过对施工前的准备工作、施工过程的步骤和安全注意事项的介绍，可以使施工人员更好地进行人工挖孔桩的施工。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
人工挖孔桩基础（WK1080）专项施工方案目次1适用范围 (1)2编写依据 (1)3作业流程 (2)4安全风险辨析与预控 (2)5作业准备 (3)6作业方法 (4)7质量控制措施及检验标准 (7)1适用范围本作业指导书适用于人工挖孔桩基础。
挖孔桩基础的形式：WK1080。
混凝土强度：C25 。
2编写依据表2-1编写依据3作业流程图3-1作业（工序）流程图4安全风险辨析与预控4.1 人工挖孔桩基础作业前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。
4.2 按《指南》中与人工挖孔桩基础作业相关联的《电网建设安全施工作业票》（编码：SDXL-ZW-03-01/01 SDXL-ZW-GY-01～08/08），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。
4.3 施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。
4.4 安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10天，超过10天须重新办理作业票，在工作完成后上交项目部保存备查。
5作业准备5.1人员配备表5-1人员配备表5.2主要工器具及仪器仪表配置表5-2主要工器具及仪器仪表配置表表5-2（续）6作业方法6.1现场准备6.1.1 挖孔桩施工应遵守《建筑桩基技术规范》的要求，并须符合设计图纸《挖孔桩基础施工统一说明》，混凝土浇筑要求一次性完成。
6.1.2 挖孔桩基础适用于无地下水的硬塑状土和岩石地质。
施工前应有塔位详细的岩土工程勘测报告，并制定可靠的安全施工措施。
6.1.3 施工前应做好场地平整，做出有效的排水措施及安排好运土通道及设备等。
6.1.4 根据设计图纸规定进行分坑，建立桩位测量点。
6.1.5 对土质情况有怀疑或首次施工时，应在桩位附近先进行试挖，完善成孔工艺。
6.1.6 充分了解桩位的工程地质资料，对不良地质条件的对策应有准备。
6.2材料准备6.2.1 水泥基础所使用的水泥需经检验符合工程混凝土水泥的使用要求，采购的水泥在出厂时应保证出厂强度等级，各项技术应符合设计要求。
在使用前必须对采购来的水泥进行抽样复检，若复检不合格，则不得投入工程使用。
若水泥出厂超过三个月，或虽未超过三个月，但保管不善时，必须进行检验，合格后方可使用。
库存堆放水泥的高度不得超过10包，并用防潮板垫起，保管过程中必须每月翻包一次。
因保管不良受潮结块时必须进行检验，合格后方能使用。
变更水泥的厂家或标号时必须重新检验。
6.2.2 砂混凝土所使用的轻骨料严禁使用海砂等咸水砂，对于砂，需从现场采样回来并作试验鉴定合格后，才能在工程混凝土中作轻骨料。
而在砂的平均粒径上，使用大于0.5mm的中粗砂。
在选用和使用砂时，要求所选用的砂的含泥量应不超过5％，其泥块含量应不大于1％，其平均粒径必须符合以上要求。
6.2.3 碎石混凝土所选用的粗骨料为碎石，从现场采样回来并作试验鉴定，合格后才能作为本工程混凝土的粗骨料。
现浇基础使用的碎石粒径为20～40mm。
本工程所使用碎石在选择和使用时，所选用的碎石必须符合以下要求：（1）碎石中的针状、片状颗粒含量应小于25％，含泥量应小于2％，含泥块量应小于0.7％。
（2）碎石的强度应不低于混凝土强度的1.5～2倍，石料应清洁，不允许有泥土，使用前应用清水冲洗外层的泥土。
6.2.4 水混凝土浇制和基础养护的用水应符合下列规定：（1）饮用水及清洁的河溪水可不用化验，只进行外观检查，水中不应含有油脂及影响水泥正常凝结与硬化的有害杂质和糖类。
（2）污水及pH值小于4的酸性和含硫酸盐（2SO ）超过水重1％的水均不得使用。
4（3）难以判断水质的，应取样到专业的化验室进行化验，以免影响混凝土的质量。
6.2.5 钢筋钢筋的质量必须符合设计图纸的要求，钢材的钢号、规格必须符合图纸的规定，表面不得有折叠、裂纹、刮痕、结疤、麻点、分层等缺陷。
每一批钢材均应有出厂的合格证明和材质化验报告，成批购买的钢材应抽样进行试验。
6.2.6 焊条钢筋焊接所使用焊条型号有E43、E50等，焊条型号必须严格按施工图纸所要求的型号进行选用。
E43型焊条用于Ⅰ级钢筋的焊接，E50型焊条用于Ⅱ级钢筋的焊接，各种焊条必须有出厂证明书，在使用前应做外观检查，选用的焊条应与被焊钢筋的强度和性能相当，受潮的焊条必须经过处理，并经工艺性能试验，合格后方能使用，焊药剥落者不准使用。
6.2.7 为保证原材料的质量，所有原材料的检验必须由监理见证送检。
6.2.8 配合比按试配的数据执行，配合比按表6-1填写。
表6-1混凝土配合比6.3挖孔要求基坑采取人工挖孔成型，根据设计图纸要求，挖孔时必须同时设置做护壁，一般护壁混凝土的厚度为100～150mm，每节高度为1000mm，混凝土强度等级与桩身相同。
第一节护壁应高出地面150～200mm，上下节搭接不小于50mm，如图6-1所示。
图6-1混凝土护壁示意图桩孔采用挖一段，即浇筑一节护壁，拆模后再继续掘进，最终形成桩孔，护板必须在浇制24h后方可拆除。
挖孔桩示意图如图6-2所示。
图6-2挖孔桩示意图遇有流塑状淤泥、流沙或孔壁坍塌时，应停止挖孔，待采取有效措施处理后才能继续掘进。
对于坍塌段可采取边挖边校对孔位，护壁结构应做适当加强。
6.4开挖基坑6.4.1 根据基坑开挖尺寸线先挖出样洞，深约300mm，样洞直径比设计的基础尺寸小30～50mm，样洞挖好后应复测根开、对角线等尺寸，合格后再继续开挖。
6.4.2 基坑主柱挖掘过程中，为保证桩的垂直度，每挖3m深后，在坑中心吊一垂球检查中心位置、垂直度及主柱直径一次。
桩位允许偏差±5mm，垂直度允许偏差0.5％。
6.4.3 每日开工前及桩孔开挖过程中，必须检测孔内有无毒害气体和缺氧现象，孔内施工时应采取可靠的通风设施，确保孔内作业时空气清新，避免缺氧；当桩孔深超过10m时，还应有专门向孔内送风的设备。
6.4.4 施工过程中，孔口应有专人监护，孔内作业人员必须正确佩戴安全帽并系安全带；孔口四周必须设置护栏，孔内设半边井的安全网，并设特别可靠的救生软梯；当暂停孔内作业时，孔口应用盖板盖好。
6.4.5 基础主柱开挖深度距设计要求尚有100～200mm时，检查主柱直径正确后，用钢尺在主柱坑壁上量出基础底部扩大头挖扩位置线。
由挖扩位置线下方20～40mm处开始挖掘扩大头部分。
6.4.6 基坑开挖至距设计要求埋深尚有约50mm时，在基坑底部钉出基坑中心桩，边挖掘边检查尺寸，直至基坑周边尺寸符合设计图纸要求为止。
基坑底部应预留约50mm暂不挖掘，待清理基坑时再修整。
6.4.7 基坑内提土应采用吊篮或吊桶，提升装置及井架应有足够的安全系数。
提运方法应采用辘轳或三脚架或杠杆，以人力操作将土提运至坑口上方再倒至距坑口不小于5m远的安全地带。
6.4.8 基坑施工的铲、镐等工具的把柄长度应限制在500mm以下，视坑口直径而定，以方便操作。
6.4.9 掏挖基坑过程中如发现土质情况与设计不符或坑壁有塌方先兆时应暂停挖掘，报告工地技术负责人研究处理。
6.5清理基坑6.5.1 清理基坑的任务是修理坑壁及清除坑底未挖掘的部分，基坑清理应由上至下进行。
6.5.2 清理基坑应有与主柱直径等长的专用测量工具测量主柱基坑直径，以保证基坑尺寸符合设计图纸要求；清理基坑时应保留基坑中心桩，以基坑中心桩为准，测量基坑中心桩至四周坑边尺寸应相等。
6.5.3 清理好的基坑，如需过夜浇制基础，应采取防止雨水或泥土流入坑内的措施，例如加盖塑料薄膜，在坑外侧开挖小排水沟等。
6.5.4 基坑清理完毕，应测量立柱断面尺寸及坑深，符合规范偏差要求，并作好施工记录；基坑尺寸属隐蔽工程，应有监理代表在现场复查并签字认可。
6.6钢筋笼的制作6.6.1 主筋接头焊接时，要求两面焊接，焊接长度取5倍主筋直径；搭接后的两根钢筋应在同一重心线上，主筋接头必须错开连接位置。
6.6.2 桩外箍筋采用螺旋筋形式，注意钢筋笼的组合连接，钢筋笼制作完毕后应核实各施工图纸。
6.6.3 护板可用预制混凝土绑扎垫块代替，但尺寸应符合设计要求。
6.6.4 桩主筋与地脚螺栓锚板间应用 10钢筋焊牢。
6.6.5 钢筋接头错开位置见施工图。
6.7混凝土浇制6.7.1 钢筋笼应按设计图纸配置，吊装应防止扭转弯曲，其接头应符合有关规定。
6.7.2 桩身混凝土应一次连续浇筑完成。
每根桩应做一组试块，以检测混凝土的强度。
6.7.3 混凝土自高处倾落的自由高度，一般不超过2m；如超过2m，为避免混凝土产生离析现象，必须设置串筒或溜槽。
6.7.4 为保证基础扩大头部位的混凝土容易捣固密实，可将其混凝土坍落度选大一级。
为满足混凝土的和易性要求，在保持水灰比不变的前提下，可适当调整砂率或增减水泥浆量，立柱部位的混凝土坍落度可小一些。
6.7.5 加强混凝土的振捣是确保挖孔桩基础混凝土质量的关键环节，挖孔桩基础应使用插入式振捣器振捣，以提高其强度和密实性；振捣器使用过程中，应注意振捣棒与坑底、坑壁保持一定距离，预防泥土带入混凝土中。
6.7.6 当基础扩大头浇灌混凝土饱满且振捣完毕后应注意观察周边是否有残余气体存在，必要时可适当补充砂浆，以填充空隙。
一、6.7.7 浇制完毕后应复测基础的根开、对角、高差、偏移等数据，并及时做好记录。
6.7.8 做好混凝土的养护工作。
7质量控制措施及检验标准7.1质量控制措施7.1.1 施工质量检验一般按以下方式进行。
质量检验一般采用三级检验制，施工队（班）对所施工的分项工程、子分部工程应进行100％的质量自检；项目部对所负责施工的子分部工程、分部工程和单位工程组织质量检查，复检比例不宜低于50％；公司对分部工程和单位工程组织检查，抽检比例不宜低于20％。
7.1.2 原材料及器材质量必须符合下列规定：有该批产品出厂质量检验合格证书；有符合国家现行标准的各项质量检验资料；对砂石等无质量检验资料的原材料，应抽样并经有检验资格的单位检验，合格后方可采用；对产品检验结果有疑义时，应重新抽样，并经有资格的检验单位检验，合格后方可采用。
7.1.3 施工现场检查：施工人员在施工安装前对所使用的原材料及器材的保管期，包装情况，材料设备的外观质量、规格、数量、防护和锈蚀情况应进行检查，在未证实合格前，不得使用。
7.1.4 桩身检测：根据要求在施工中预埋声测管，具体埋设要求按设计图纸规定执行。
7.2检验标准质量检验按GB 50233-2014《110～750KV架空输电线路施工及验收规范》和DLT5168-2016 《110kV-750kV架空输电线路施工质量检验及评定规程》执行。
