水性木器涂料配方
常用水性聚氨酯涂料配方
常用水性聚氨酯涂料配方
水性聚氨酯涂料是一种环保型涂料，具有良好的附着力、耐磨性、耐化学物质腐蚀、耐水性和气相透性等特点，被广泛应用于家具、建筑、汽车和木制品等领域。
以下是几种常用的水性聚氨酯涂料配方。
1.签发箱木器涂料：
-异丙醇：250克
-水：150克
-异六亚甲基二异氰酸酯：250克
-超稀的尿素醛树脂：20克
-环氧丙烷：5克
-搅拌20分钟
2.家具聚酯颜料涂料：
-赛白粉：50克
-环氧乙烷：100克
-偶乙烯二胺：100克
-福尔马林：100克
-含有聚酯树脂的溶剂：200克
-混合均匀
3.乳胶聚酯家具涂料：
-乳胶乳：150克
-聚酯树脂：70克
-聚醚：30克
-偶乙烯二胺：10克
-油漆稠化剂：10克
-搅拌均匀
4.汽车防腐聚酯漆配方：
-聚丙烯酸：400克
-聚醋酸乙烯酯单体：300克
-溶剂：50克
-铝粉：300克
-适量的颜料
-混合均匀后添加固化剂
5.木器底漆：
-乳胶乳：400克
-聚酯树脂：200克
-环氧底漆：100克
-偶乙烯二胺：10克
-钛白粉：150克
-油漆稠化剂：10克
-混合均匀
以上是几种常用的水性聚氨酯涂料配方，每种涂料的成分比例和配方可以根据具体需求进行微调。
值得注意的是，使用涂料时需严格按照产品说明书操作，确保操作安全和涂层质量。
水性木器漆配方解析

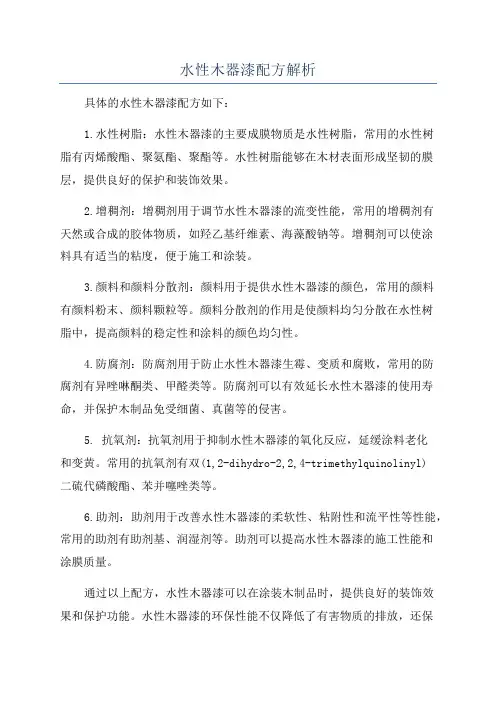

水性木器漆配方解析
具体的水性木器漆配方如下：
1.水性树脂：水性木器漆的主要成膜物质是水性树脂，常用的水性树
脂有丙烯酸酯、聚氨酯、聚酯等。
水性树脂能够在木材表面形成坚韧的膜层，提供良好的保护和装饰效果。
2.增稠剂：增稠剂用于调节水性木器漆的流变性能，常用的增稠剂有
天然或合成的胶体物质，如羟乙基纤维素、海藻酸钠等。
增稠剂可以使涂
料具有适当的粘度，便于施工和涂装。
3.颜料和颜料分散剂：颜料用于提供水性木器漆的颜色，常用的颜料
有颜料粉末、颜料颗粒等。
颜料分散剂的作用是使颜料均匀分散在水性树
脂中，提高颜料的稳定性和涂料的颜色均匀性。
4.防腐剂：防腐剂用于防止水性木器漆生霉、变质和腐败，常用的防
腐剂有异唑啉酮类、甲醛类等。
防腐剂可以有效延长水性木器漆的使用寿命，并保护木制品免受细菌、真菌等的侵害。
5. 抗氧剂：抗氧剂用于抑制水性木器漆的氧化反应，延缓涂料老化
和变黄。
常用的抗氧剂有双(1,2-dihydro-2,2,4-trimethylquinolinyl)
二硫代磷酸酯、苯并噻唑类等。
6.助剂：助剂用于改善水性木器漆的柔软性、粘附性和流平性等性能，常用的助剂有助剂基、润湿剂等。
助剂可以提高水性木器漆的施工性能和
涂膜质量。
通过以上配方，水性木器漆可以在涂装木制品时，提供良好的装饰效
果和保护功能。
水性木器漆的环保性能不仅降低了有害物质的排放，还保
证了操作人员的健康和室内空气质量。
因此，水性木器漆在现代家居装修中越来越受到关注和应用。
水性涂料配方
基于NeoCryl XK 12 的亚光块耐木器漆共有99 40制备添加2 到1，通过添加3 调整其ph 值至8.0。
添加4。
预混料5-8 和预混料添加1-4 边搅拌。
在搅拌好使用考尔斯类型溶解列出的顺序添加9-13。
搅拌，直到获得在玻璃上的火山口和位免费电影。
规格固体（w/w %）38ph 值8，0-8 2粘度，DIN 4 杯@ 25 ° C ca.33s光泽@ 60 ° 50-55units关键好处-优良的耐化学品和溶剂，没有外部的交联剂-在环境条件下固化后很好的方块电阻这一提法（参考该配方J-1155）具有优良的耐化学药品和溶剂，无需使用外部的交联剂。
涂层还具有很好的方块电阻在常温固化。
SYOID C 807 提供储蓄在消光剂要求相比产品ca.40%60，同时给g 同等或更好清晰、颗粒增强("Anfeuerung") 和化学电阻（对桃花心木）。
SYLOID C 803 提供保存在平滑的表面和平等化学抵抗消光剂ca.30%。
基于NeoCryl XK 15 水性家具涂料共有99.95制备混合1-2 和添加3，同时搅拌。
预混料4-7。
调整此预混料带着一丝氨（25%) 的ph 值为7.5 的ph 值并将此预混料添加到1-3，同时搅拌。
考尔斯型溶解在高速度添加边搅拌8-10 中列出的顺序。
预混料11-12 和中搅拌至均匀。
规格固体(w/w%)37.4 V.O.C.(w/w%)6 pH 7.5粘度，DIN 4 Cup@25°C ca.24s光泽@ 60 ° 42 + /-1 个单位。
关键好处-优异的木材润湿-高透明度-优良的流。
这一提法（参考该配方J-3140）具有优异的润湿的木基板和随后优良的透明性和流动。
SYOID C 807 提供储蓄在消光剂要求相比产品r3 ca.10%e3s, 是w ta h n ils c t e g(我o v n在g m eq h u og l c n l y)r. .我ty 颗粒增强("Anfeuerung") 和更好的化学SYLOID C 803 是ca.10%在消光相比产品33，效率较低，但提供了一个光滑的表面和同样良好的外观和耐化学腐蚀性。
水性木器漆配方解析
水性木器漆配方解析前言：随着环保法规的日益严苛，溶剂型木器漆在越来越多的城市被限制使用，水性木器漆作为环境友好型涂料成为涂料工业的发展趋势。
其中丙烯酸乳液木器涂料以价格低廉，性能优秀，施工方便成为水性木器漆的新宠。
本文通过解析一组以丙烯酸乳液（以下简称PAC）为基本成膜物的透明水性木器漆，试图分析这种体系的配方要点及注意事项。
简介：PAC体系水性木器漆，是以PAC为主要成膜物，加入适当的颜填料、成膜助剂及其他助剂而成的单组分木器漆。
以挥发干燥为主要成膜方式（伴有自交联的化学成膜），该产品具有施工方便，性能较好，价格低廉的优点。
用途：用于实木、木皮及中纤板等木质基材的装饰保护。
主要性能：1、优异的装饰性；2、良好的施工宽容性，可以喷、刷、辊涂施工；3、挥发性有机化合物（VOC）满足国家强制性标准GB 24410-2009之要求；4、涂料性能满足国家标准GBT 23999-2009之要求；5、清晰度高，能充分体现木材的天然纹理；6、不能出现涨筋等漆病。
下面以封闭底漆、透明底漆、透明面漆为例，介绍水性木器漆的配方原理及原材料选择原则。
注：7、8先预混后再加入点评：水性封闭底漆配方原理及原料选择：1、配方原理：由于木材的水敏性，水性木器漆往往出现“涨筋”现象，这与封闭底漆的性能有直接关系。
对封闭底漆而言，要求流动性好，渗透力强，快干（水尽快挥发，漆膜尽快固化）而且不能出现气泡；2、原料选择：a)主要成膜物：大粒径乳液(Acrylice® 1140粒径约100nm)粘度低（实测粘度为37mpa.s/25℃），流动性好，对施工后涂料快速流入木材导管有利，自交联体系能够带来附加的干燥速度（交联反应带来的体积收缩加速水份释放）和漆膜强度；除上述乳液外，DSM的XK-14和欧宝迪（ALBERDINGK）的AC-2514也可以选择。
b)次要成膜物：大粒径（W-50为80nm）、低粘度（实测粘度为10mpa.s /25℃）的硅溶胶具有极强的渗透力，帮助底漆渗透到木材导管的微孔（木材导管直径≥15μm）中；c)成膜助剂：选择PnB为成膜助剂是因为其比BG环保，而且干燥速度快，可以帮助水份的逸出，加快封闭底漆的实干；d)其他助剂：BYK 346降低体系的表面张力（表1 配方25℃静态表面张力为25.4dyn/cm），使封闭底漆对木材有良好的润湿性；消泡剂选择BYK 093和BYK 012两种搭配，既能抑制施工过程（特别是刷涂时）产生的机械泡，又能帮助木材中的空气泡逸出；流变助剂采用聚氨酯类，是因为配方中没有颜填料，不用考虑贮存防沉，只须施工不流挂，而且低剪粘度不高有利于漆液的流动和渗透。

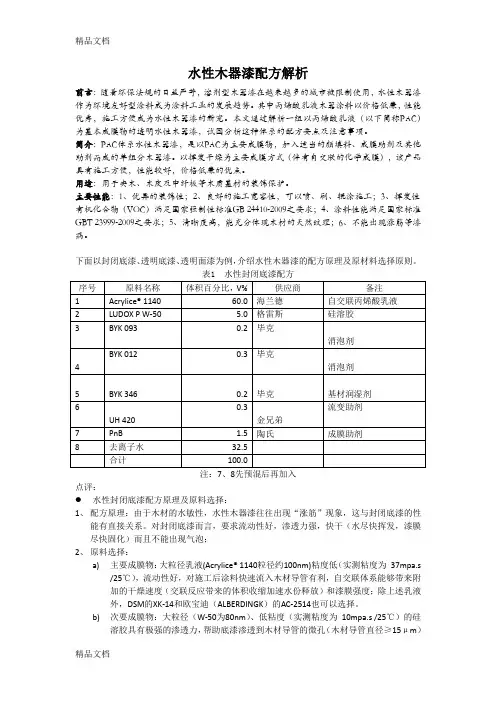

最新水性木器漆配方解析
水性木器漆配方解析前言：随着环保法规的日益严苛，溶剂型木器漆在越来越多的城市被限制使用，水性木器漆作为环境友好型涂料成为涂料工业的发展趋势。
其中丙烯酸乳液木器涂料以价格低廉，性能优秀，施工方便成为水性木器漆的新宠。
本文通过解析一组以丙烯酸乳液（以下简称PAC）为基本成膜物的透明水性木器漆，试图分析这种体系的配方要点及注意事项。
简介：PAC体系水性木器漆，是以PAC为主要成膜物，加入适当的颜填料、成膜助剂及其他助剂而成的单组分木器漆。
以挥发干燥为主要成膜方式（伴有自交联的化学成膜），该产品具有施工方便，性能较好，价格低廉的优点。
用途：用于实木、木皮及中纤板等木质基材的装饰保护。
主要性能：1、优异的装饰性；2、良好的施工宽容性，可以喷、刷、辊涂施工；3、挥发性有机化合物（VOC）满足国家强制性标准GB 24410-2009之要求；4、涂料性能满足国家标准GBT 23999-2009之要求；5、清晰度高，能充分体现木材的天然纹理；6、不能出现涨筋等漆病。
下面以封闭底漆、透明底漆、透明面漆为例，介绍水性木器漆的配方原理及原材料选择原则。
点评：水性封闭底漆配方原理及原料选择：1、配方原理：由于木材的水敏性，水性木器漆往往出现“涨筋”现象，这与封闭底漆的性能有直接关系。
对封闭底漆而言，要求流动性好，渗透力强，快干（水尽快挥发，漆膜尽快固化）而且不能出现气泡；2、原料选择：a)主要成膜物：大粒径乳液(Acrylice® 1140粒径约100nm)粘度低（实测粘度为37mpa.s/25℃），流动性好，对施工后涂料快速流入木材导管有利，自交联体系能够带来附加的干燥速度（交联反应带来的体积收缩加速水份释放）和漆膜强度；除上述乳液外，DSM的XK-14和欧宝迪（ALBERDINGK）的AC-2514也可以选择。
b)次要成膜物：大粒径（W-50为80nm）、低粘度（实测粘度为10mpa.s /25℃）的硅溶胶具有极强的渗透力，帮助底漆渗透到木材导管的微孔（木材导管直径≥15μm）中；c)成膜助剂：选择PnB为成膜助剂是因为其比BG环保，而且干燥速度快，可以帮助水份的逸出，加快封闭底漆的实干；d)其他助剂：BYK 346降低体系的表面张力（表1 配方25℃静态表面张力为25.4dyn/cm），使封闭底漆对木材有良好的润湿性；消泡剂选择BYK 093和BYK 012两种搭配，既能抑制施工过程（特别是刷涂时）产生的机械泡，又能帮助木材中的空气泡逸出；流变助剂采用聚氨酯类，是因为配方中没有颜填料，不用考虑贮存防沉，只须施工不流挂，而且低剪粘度不高有利于漆液的流动和渗透。
水性木器漆配方设计
水性木器漆配方设计1.主要成分2.辅助成分辅助成分主要包括添加剂和填料。
添加剂有助于提高水性木器漆的性能，如增加漆膜的硬度、耐磨性和耐候性等。
常用的添加剂有增稠剂、分散剂、膨胀剂等。
填料则用于调整水性木器漆的光泽度和质感，常见的填料有云母粉、珍珠粉等。
3.添加剂常见的水性木器漆添加剂包括防腐剂、增强剂和流平剂。
防腐剂用于延长水性木器漆的使用寿命，防止发霉和腐蚀。
增强剂能够提高水性木器漆的硬度和耐磨性，使其更加耐用。
流平剂则用于提高水性木器漆的表面光滑度和光泽度。
4.所需材料和步骤制作水性木器漆需要准备以下材料：水性树脂、颜料、溶剂、添加剂、填料、防腐剂、增强剂、流平剂等。
制作步骤如下：步骤一：按照一定比例将水性树脂、颜料和溶剂混合搅拌均匀，直至颜料完全溶解。
步骤二：逐步加入添加剂，继续搅拌混合。
步骤三：根据需要适量加入填料，搅拌均匀。
步骤四：最后加入防腐剂、增强剂和流平剂，继续搅拌混合至漆液完全均匀。
步骤五：将混合好的水性木器漆过滤，去除杂质。
5.注意事项制作水性木器漆时需要注意以下几点：1）严格按照配方比例进行材料的混合，以保证漆液的稳定性和可靠性。
2）搅拌过程应充分，确保各成分充分混合，避免发生沉淀现象。
3）在搅拌和过滤过程中，注意防止异物进入漆液，以免影响漆膜的质量。
4）制作完成后，漆液应使用新鲜的，避免过长时间的存放，防止漆液变质。
总结：水性木器漆的配方设计涉及到主要成分、辅助成分、添加剂和所需材料等方面。
按照正确的配方比例和制作步骤，可以制作出质量上乘的水性木器漆，使木器表面达到美观、耐用的效果。
在制作过程中要注意加入适量的添加剂和填料，以及正确的使用防腐剂、增强剂和流平剂等。
同时，还需要注意搅拌和过滤的过程中的卫生和安全。
目前水性聚氨酯的十大合成工艺
水性聚氨酯涂料是目前市场需求量较大的产品之一, 它适用于热敏温度低于(60 — 80) ℃常温交联固化的高、中档木器(家具等), 高档建筑装饰、高级汽车、飞机及航天器材等的中涂和表面涂装。
产品配方：１、改性三聚体交联剂产品可由TDI 、IPDI 、MDI 和XDI 等异氰酸酯制造。
其芳香族NCO反应温度在(120—150) ℃，脂肪族NCO 反应温度在(150—200) ℃。
它的最大优点是无黄变, 水白透明, 较适用于羧酸型等水性聚氨酯的常温交联剂。
为增强综合性能, 需采用两个NCO 基团活性不同的二异氰酸酯,并要将反应中产生的端NCO 用多元醇- 羧酸反应掉, 以利于胺中和及产物的水溶性。
由于其熔点高,反应需分阶段在有机溶剂中进行, 有机膦催化剂及120 ℃以上温度, 异氰酸酯可发生自缩聚反应,生成三聚体化合物。
其催化剂中戊杂环膦化氢是最有效的, 反应温度低, 收率可达90 % , 再用三聚催化法促进反应完全, 并对残基进行封闭。
产品配方：NCO ：多元醇羧酸( 物质的量比) 为6：1：1.43。
工艺步骤: 多元醇- 羧酸溶液制备, 按配方将新戊二醇、苯偏三甲酸酐、DMPA 、二甲苯、甲苯加入反应釜搅拌,升温至80 ℃ , 完成溶解后, 升温至148 ℃回流脱水至透明后, 过滤出料备用。
亚胺预聚体的制备: 按配方将二甲苯、甲苯加入反应釜, 升温至148 ℃回流脱水后, 加入10 % 磷酸(甲苯) 液降温至120 ℃, 通入氮气, 将TDI 、IPDI 加入单体滴加釜, 在2 . 5h 内完成滴加后, 升温至130 ℃反应1h , 将10 % 戊杂环膦化氢液加入滴加釜, 开始缓慢滴加, 不断观察物料反应情况, 防止爆聚, 滴完在130℃反应2h 、140 ℃ 1h 、145 ℃30min , 降温至70 ℃, 将多元醇- 羧酸液加入滴加釜开始滴加,滴完在70 ℃反应(2—3) h , 检测NCO 转化率达96 % , 加入10 % 醋酸锂液, 此时有两种工艺: 一是降温至25 ℃, 静置7d ; 二是升温至(80—90) ℃反应(2—3) h , 测游离TD I 在0.3% 以下, 加入10 % 对甲苯磺酸甲酯液、10 % 二甲基吡唑液升温至85 ℃反应20min , 抽真空脱出2/3量的有机溶剂, 再加入亲水溶剂调节固含量为50 % , 降温至50 ℃加入50 % 三乙胺水溶液、N-甲苯二乙醇胺调节p H 值至8.5 , 升温到60 ℃反应至透明, 降温到40 ℃出料.２、改性HDI 缩二脲交联剂产品配方：NCO：H2O = 3：1.1，NCO：OH =6：1, 理论NCO 含量= 15.9 % , 采用分阶段聚合反应、中和法。
最新水性木器漆配方
最新水性木器漆配方水性木器漆是一种环保、无毒无害的涂装材料，因其良好的装饰效果和使用的安全性而受到广大消费者的青睐。
随着科学技术的不断进步，水性木器漆配方也在不断更新换代。
本文将介绍一种最新的水性木器漆配方。
首先，这种水性木器漆的基料采用的是丙烯酸树脂乳液。
丙烯酸树脂是一种具有优良耐候性、耐化学品性和粘附性的高分子有机物。
将其与水进行乳化处理，使其能够溶解在水中，形成乳状液体。
其次，为了提高水性木器漆的硬度和耐磨性，可添加适量的有机硅树脂。
有机硅树脂具有出色的耐候性和耐化学品性，能够增强涂料的耐磨性和耐久性。
同时，为了增加水性木器漆的附着力和柔韧性，还可以加入少量的丁基橡胶乳液。
丁基橡胶具有很好的弹性和抗老化性能，能够提高涂料的柔韧性和附着力。
为了提高水性木器漆的流平性和光泽度，可以添加适量的树脂流平剂和光泽剂。
树脂流平剂能够减小涂膜表面的张力，使涂膜能够更好地流平，提高光泽度。
光泽剂能够增加涂膜的光泽，使其呈现出良好的装饰效果。
此外，为了改善水性木器漆的干燥速度，可添加适量的干燥剂。
干燥剂能够加速涂膜中水分的蒸发和固化过程，使涂膜能够更快地干燥。
最后，为了增加水性木器漆的色彩选择性，可以添加适量的颜料。
颜料可以根据需要进行调配，以达到用户对颜色的要求。
总之，这种最新的水性木器漆配方采用环保无毒的基料，并添加了有机硅树脂、丁基橡胶乳液、树脂流平剂、光泽剂、干燥剂和颜料等辅助剂。
其具有良好的装饰效果、耐久性和施工性能，是一种理想的水性木器漆配方。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水性木器漆成分组成水性木器漆是以水为分散介质和稀释剂的涂料，与常用的溶剂型涂料不同，其配方体系是一个更加复杂的体系。
配方设计时，不仅要关注聚合物的类型、乳液及分散体的性能，还需要合理选择各种助剂并考虑到各成分之间的相互影响进行合理匹配。
有时还要针对特殊要求选用一些特殊添加剂，最终形成适用的配方。
一配方的基本组成水性木器漆的基本组成如下：(1) 聚合物乳液或分散体。
这是成膜的基料，决定了漆膜的主要性能。
(2) 成膜助剂。
在水挥发后，使乳液或分散体微粒形成均匀致密的膜，并能改善低温条件下的成膜性(3) 抑泡剂和消泡剂。
抑制生产过程中漆液中产生的气泡并能使已产生的气泡逸出液面并破泡之。
(4) 流平剂。
改善漆的施工性能，形成平整的，光洁的涂层。
(5) 润湿剂。
提高漆液对底材的润湿性能，改进流平性，增加漆膜对底材的附着力(6) 分散剂。
促进颜料和填料在漆液中的分散。
(7) 流变助剂。
对漆料提供良好流动流平性，减少涂装过程中的弊病。
(8) 增稠剂。
增加漆液的粘度，提高一次涂装的湿膜厚度，并且对腻子和实色漆有防沉淀和防分层的作用。
(9)防腐剂。
防止漆液在贮存过程中霉变。
(10) 香精。
使漆液具有愉快的气味。
(11) 着色剂。
主要针对色漆而言，使得水性漆具有所需颜色。
着色剂包括颜料和染料两大类，颜料用于实色漆(不显露木纹的涂装)，染料用于透明色漆(显露木纹的涂装)(12) 填料。
主要用于腻子和实色漆中，增加固体份。
(13) pH调节剂。
调整漆液的pH值，使漆液稳定。
(14) 蜡乳液或蜡粉。
提高漆膜的抗划伤性和改善其手感。
(15) 特殊添加剂。
针对水性漆的特殊要求添加的助剂，如防锈剂(铁罐包装防止过早生锈)、增硬剂(提高漆膜硬度)、消光剂(降低漆膜光泽)、抗划伤剂、增滑剂(改善漆膜手感)、抗粘连剂(防止涂层叠压粘连)、交联剂(制成双组份漆，提高综合性能)、憎水剂(使涂层具有荷叶效应)、耐磨剂(增加涂层的耐磨性)、紫外吸收剂（户外用漆抗老化，防止变黄）等，凡此种种不一而足。
此外，配方设计时往往还要添加少量的水以便制漆。
二基料水性木器漆面漆的配方中，基料即聚合物乳液或分散体占80%以上，最好在90%以上。
由于乳液特别是水分散体的固体份较低(水分散体一般在30%～35%)，配方设计时应尽量提高基料的用量，使得漆液中的有效成膜物含量尽可能多，这样才能保证制成的漆一道涂装漆膜较厚，丰满度高。
聚合物乳液一般较水分散体的固体份高。
水性基料固体份提高到一定程度后粘度增加很快，以至于可以稠到不能顺利制漆的程度。
水分散体因粒子小，所以这种现象更显著，通常只能做成35%以下的浓度。
因为乳液粒子比较大，同样固体份下的粘度小一些，一般能制成50%左右的固体份。
配方设计时，应该考虑到这种差别，也既采用水分散体制漆时，更要尽可能多地提高分散体的用量。
水性木器漆实色漆中有部分颜料和填料，乳液或水分散体的用量相应要降低，一般在70%～80%左右，而腻子中填料更多，乳液或分散体的用量基至可低至50%左右。
三成膜助剂构成乳液或分散体的聚合物通常具有高于室温的玻璃化温度Tg。
为了使乳液粒子很好地融合成为均匀的漆膜必须使用成膜助剂降低最低成膜温度(MFFT)。
成膜助剂是一类小分子化合物，存在于漆膜中的成膜助剂最终会逐渐逸出并挥发掉。
多数成膜助剂是涂料VOC的重要组成部分，因此成膜助剂应该用得越少越好。
成膜助剂的量取决于配方中乳液或水分散体的用量和玻璃化温度。
乳液或水分散体用量大以及聚合物的Tg高，成膜助剂的用量要大，反之用量少。
配方设计时，首先考虑成膜助剂大约占乳液的或水分散体的3%～5%，或者占乳液或分散体固体份的5%～15%。
但是，对Tg超过35℃的聚合物乳液可能要提高成膜助剂的用量才能保证低温成膜的可靠性，这时应逐渐提高成膜助剂的用量，直至低温(10℃左右或更低)涂装能形成不开裂、不粉化的均匀漆膜为止，找出成膜助剂的最低用量。
成膜助剂的用量达乳液或分散体的15% 或更多是不可取的，应考虑更换成膜助剂再试。
成膜助剂对降低MFFT的效率与其种类有极大的关系, 获取相同用量下具有最低成膜温度的成膜助剂是配方工作者的重要工作。
除降低最低成膜温度和提高漆膜致密度外，成膜助剂还能改善施工性能，增加漆的流平性，延长开放时间，提高漆的贮存稳定性，特别是低温防冻性。
成膜助剂有一个与树脂体系的相容性问题，在一个体系中很好用的成膜助剂在另一种水性木器漆中可能造成体系不稳定，或者起泡严重，或者重涂性不良。
配方设计时要充分考虑到这一点，并且通过试验选取最佳成膜助剂。
四消泡剂和抑泡剂消泡剂是水性木器漆中最重要的助剂之一。
漆液在涂装中因搅动会产生气泡。
存在于漆液中的气泡如不及时消除, 漆膜干后, 形成不可接受的瑕疵。
漆液在生产过程中、泵送和罐装时也会产生气泡, 加入消泡剂后漆中的气泡会逸出漆面而破裂。
有的表面活性剂有抑制泡沫产生的作用, 从而避免生产过程中产生过多的气泡, 特称这种助剂为抑泡剂。
将消泡剂和抑泡剂两种助剂搭配使用效果比较理想, 否则至少要选择一种有效的消泡剂。
多数消泡剂在用量过大时会使湿漆膜产生缩孔, 因而消泡剂的用量以能基本消除气泡为原则, 不可过度追求消泡效果, 以免出现缩孔等副作用。
消泡剂的用量占整个配方的0.05%～0.5%, 最好在0.1% 左右，对超过0.5% 才有好的消泡效果的情况, 应考虑更换消泡剂。
五润湿流平剂润湿流平剂能有效地降低体系的表面张力，显著改善水性木器漆的施工效果。
加入润湿流平剂后漆对底材的润湿性能和渗透性增加，漆液的流平性得到改善，有时还能克服缩边(镜框效应)问题。
更重要的是流平剂能解决常见的缩孔问题，特别是过度使用消泡剂后引起的缩孔。
过量的流平剂会抵消消泡剂的消泡作用，使得漆液在施工时产生气泡，有的还有明显的稳泡作用，所以应尽量选用流平性好、起泡性低、稳泡性小的润湿流平剂。
流平剂与消泡剂的配合，包括品种的选择和用量的控制，是水性木器漆配方研究的重点。
流平剂一般用量在0.1%～1.0%，最好控制在0.3% 左右，当消泡剂超量时，为了克服缩孔，流平剂的用量甚至会超过1%。
腻子配方中可不用流平剂。
六流变助剂流变助剂提供高剪切条件下的流平效果，使涂刷后的漆液能尽快流平，减少刷痕，但是随着时间的推移这种流平作用减弱，漆膜固定，又可避免漆液在垂直面上产生流挂。
流变助剂的用量通常为漆总量的0.1%～1.0%。
有些流变助剂有增稠作用，使用量更不能太大。
七增稠剂增稠剂提供低剪切条件下的粘度。
漆液粘度大，一次涂装成膜厚，漆膜丰满度高。
更主要的是可防止高粘度配方漆中固体组份的沉降, 这对实色漆，腻子和加有消光粉的哑光漆是十分重要的，否则漆在贮存时会发生沉淀、分水等弊病。
增稠剂的用量控制在0～0.5%，并且要用水或成膜助剂如丙二醇、丙二醇丁醚、二乙二醇乙醚或乙二醇丁醚等稀释后添加，以利于迅速分散，防止絮凝和结块。
八防腐剂对于异噻唑啉类防腐剂用量在0.1% 已足能防止漆液在贮存过程中霉变。
加0.1%的防腐剂后,密封贮存两三年不成问题。
九香精香精的用量只要能起到改善漆液的气味作用即可，用量0.05% 左右已足够，个别情况可高至0.1%，当然也可以不用。
十 pH调节剂乳液或水分散体的pH值为8～9时不必再用pH调节剂, 否则制漆过程中要加0.05～0.1% 的pH调节剂, 将漆液的pH值调至7～9。
许多水性木器漆只有在中性至微碱性条件下才能稳定，当pH值过高或过低时，漆液可能会产生絮凝、沉淀、返粗、施工性能恶化等现象，应予以充分重视。
十一蜡乳液蜡乳液要加至配方总量的2%～8%才会有明显的效果, 过多的蜡乳液影响漆膜??度并降低层间附着力, 用量为3～5% 最好。
腻子不用蜡乳液，除非有特殊的表面效果要求。
一般实色漆中多不必加蜡乳液。
有时蜡乳液可用蜡粉代替。
十二颜料和填料实色漆中，以白漆为例，钛白粉用量要能保证漆膜有足够的遮盖力, 钛白粉的用量不应低于13%, 但也不必高于22%，这种情况与溶剂型白漆是一样的。
填料可少加或不加。
然而,水性腻子中必须加少量填料, 如滑石粉、重钙以及硬脂酸锌等，总用量在15～30%之间均可。
填料越多，腻子的透明性越差, 但填隙性越好。
配方中有颜填料时要加入颜填料总量2～10% 的润湿分散剂帮助颜填料的分散。
十三其他针对特殊要求, 可选用某些特殊的添加剂, 其总量不会超过5% 。
其中哑光漆根据哑度要求不同消光粉可在0～4%之间选择。
水性漆比溶剂性漆容易消光, 全哑水性木器漆中消光粉的用量也不会超过4% 。
室内用水性木器漆很少用紫外吸收剂，对用TDI制的乳液或水分散体生产的清漆以及户外用漆，特别是户外用白漆最好添加0.2～0.6%的紫外吸收剂，以阻止光降解和降低光致变色的速度。
防锈剂的用量为0.05～0.3%, 憎水剂的用量为0.1～5%, 增滑剂为0.1～0.5% 等等。
双组份水性木器漆所用交联剂用量, 依交联机理不同和品种不同有很大差别, 少的只加1%～3%已足，多的可能用到30%～50%才能有很好的交联效果。
配方中常常要加入部分去离子水，一般不超过10%，主要作用是调节粘度，改善施工性能，或用来溶解某些组分，配制漆时利于添加混合。
]总之, 水性木器漆配方设计的基本原则是：(1)乳液或水分散体的用量尽可能多些；(2)助剂品种尽可能少些, 能不用的就不用；(3)多数助剂用量不当均有负作用, 因此助剂用量尽可能少；(4)颜料,填料用量以少为好, 只要能达到目的, 越少越好。
水性木器漆配方中各组份大致用量汇总如下。
表水性木器漆配方中各组分的用量(质量 %)组分清漆实色漆水性腻子去离子水＜ 10 ＜ 10 ＜ 10乳液或水分散体≥ 80 70～80 ≥ 50成膜助剂 3～10 3～8 2～8消泡抑泡剂 0.05～0.5 0.1～0.5 0.1～0.5流平剂 0.1～1.0 0.1～1.0 0～1.0增稠剂 0～0.5 0～0.5 0.1～1.0防腐剂～0.1 ～0.1 ～0.1香精0～0.1 0～0.1 0～0.1pH 调节剂 0～0.1 0～0.1 0～0.1 蜡乳液 0～8 0～8 0颜料、填料0 ≤ 25 15～30流变助剂 0.1～1.0 0.1～1.0其他＜ 5 ＜ 5 0。
