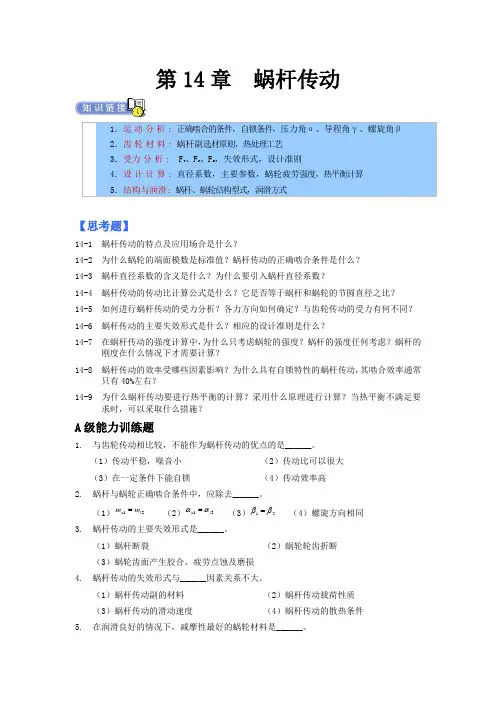

机械设计专升本章节练习题(含答案)——蜗杆传动
第14章 蜗杆传动【思考题】14-1 蜗杆传动的特点及应用场合是什么？14-2 为什么蜗轮的端面模数是标准值？蜗杆传动的正确啮合条件是什么？ 14-3 蜗杆直径系数的含义是什么？为什么要引入蜗杆直径系数？14-4 蜗杆传动的传动比计算公式是什么？它是否等于蜗杆和蜗轮的节圆直径之比？ 14-5 如何进行蜗杆传动的受力分析？各力方向如何确定？与齿轮传动的受力有何不同？ 14-6 蜗杆传动的主要失效形式是什么？相应的设计准则是什么？14-7 在蜗杆传动的强度计算中，为什么只考虑蜗轮的强度？蜗杆的强度任何考虑？蜗杆的刚度在什么情况下才需要计算？14-8 蜗杆传动的效率受哪些因素影响？为什么具有自锁特性的蜗杆传动，其啮合效率通常只有40%左右？14-9 为什么蜗杆传动要进行热平衡的计算？采用什么原理进行计算？当热平衡不满足要求时，可以采取什么措施？A 级能力训练题1. 与齿轮传动相比较，不能作为蜗杆传动的优点的是______。
（1）传动平稳，噪音小 （2）传动比可以很大（3）在一定条件下能自锁 （4）传动效率高2. 蜗杆与蜗轮正确啮合条件中，应除去______。
（1）21t a m m = （2）21t a αα= （3）21ββ= （4）螺旋方向相同3. 蜗杆传动的主要失效形式是______。
（1）蜗杆断裂 （2）蜗轮轮齿折断（3）蜗轮齿面产生胶合、疲劳点蚀及磨损4. 蜗杆传动的失效形式与______因素关系不大。
（1）蜗杆传动副的材料 （2）蜗杆传动载荷性质（3）蜗杆传动的滑动速度 （4）蜗杆传动的散热条件5. 在润滑良好的情况下，减摩性最好的蜗轮材料是______。
（1）铸铁 （2）黄铜 （3）锡青铜 （4）无锡青铜6. 蜗杆传动较为理想的材料组合是______。
（1）钢和钢 （2）钢和青铜 （3）钢和铝合金 （4）钢和铸铁7. 在蜗杆传动设计中，除规定模数标准化外，还规定蜗杆直径d l 取标准，其目的是______。
大学机械设计基础考试练习题及答案151
大学机械设计基础考试练习题及答案11.[单选题]蜗杆传动比i12=n1/n2的范围一般是( )。
A)1-8B)8~80C)80~120答案:B解析:2.[单选题]向心滑动轴承,载荷及转速不变,宽径比不变,若直径增大1倍,则轴承的平均压强P与圆周速度I/的乘积pv值为原来的( )倍。
A)1/2B)1/4C)2答案:A解析:3.[单选题]圆柱压缩螺旋弹簧的最大切应力r。
发生在簧丝的( )。
A)内侧B)中心C)外侧答案:A解析:4.[单选题]已知在循环变应力作用下的最大应力为60MPa,最小应力为-60 MPa，那么这个应力叫做（）。
A)静应力B)脉动循环变应力C)对称循环变应力答案:C解析:5.[单选题]载荷变化不大,转速较低,两轴较难对中,宜选( )。
A)刚性固定式联轴器B)刚性可移式联轴器C)弹性联轴器答案:B解析:6.[单选题]在齿轮强度计算中，可靠性要求与安全系数取值之间的关系是( )A)可靠度要求越低，安全系数取值越大B)可靠度要求越高，安全系数取值应越大C)失效概率要求越小，安全系数取值应越小答案:B解析:7.[单选题]要求防腐蚀处宜采用( )铆钉。
A)半圆头B)沉头C)平截头答案:C解析:8.[单选题]蜗杆传动的传动比i12=n1/n2( )。
A)d2/d1B)d2tanl/d1C)d2/(d1tanl)答案:C解析:9.[单选题]某一滚动轴承,当所受当量动载荷增加时,其基本额定动载荷( )。
A)增加B)不变C)减小答案:B解析:10.[单选题]下列滚动轴承中哪类轴承的极限转速最高？ （ ）A)深沟球轴承B)角接触球轴承C)推力球轴承答案:A解析:11.[单选题]由于( )在结晶过程中收缩率较小，不容易产生缩孔、缩松以及开裂等缺陷，所以应用较广泛。
A)可锻铸铁B)球墨铸铁C)灰铸铁答案:C解析:12.[单选题]机械周期性速度波动计算飞轮转动惯量时,最大盈亏功A,。
为一个周期内( )。
A)最大盈功与最大亏功的代数和B)最大盈功与最大亏功的代数差C)各段盈亏功的代数和答案:B解析:13.[单选题]直齿锥齿轮是按( )的当量直齿圆柱齿轮进行强度计算的。
哈尔滨工程大学机械设计蜗杆传动习题及答案
1、动力传动蜗杆传动的传动比的范围通常为＿＿。
A、<1B、1~8C、8~80D、>80~1202、与齿轮传动相比，＿＿不能作为蜗杆传动的优点。
A、传动平稳、噪声小B、传动比可以较大C、可产生自锁D、传动效率高3、在标准蜗杆传动中，蜗杆头数z1一定时，若增大蜗杆直径系数q，将使传动效率＿＿。
A、提高B、减小C、不变D、增大也可能减小4、在蜗杆传动中，当其他条件相同时，增加蜗杆头数z1，则传动效率＿＿。
A、降低B、提高C、不变D、或提高也可能降低5、蜗杆直径系数q＝＿＿。
A、q=d1/mB、q=d1mC、q=a/dD、q=a/m6、起吊重物用的手动蜗仟传动，宜采用＿＿的蜗杆。
A、单头、小导程角B、单头、大导程角C、多头、小导程角D、多头、大导程角7、在其他条件相同时，若增加蜗杆头数，则滑动速度＿＿。
A、增加B、不变C、减小D、可能增加也可能减小8、在蜗杆传动设计中，蜗杆头数z1选多--些，则＿＿。
A、有利于蜗杆加工B、有利于提高蜗杆刚度C、有利于提高传动的承载能力D、有利于提高传动效率9、蜗杆直径系数q的标准化，是为了＿＿。
A、保证蜗杆有足够的刚度B、减少加工时蜗轮滚刀的数目C、提高蜗杆传动的效率D、减小蜗杆的直径10、蜗杆常用材料是＿＿。
A、HTl5OB、ZCuSnlOPlC、45D、GCr1511、采用变位蜗杆传动时＿＿。
A、仅对蜗秆进行变位B、仅对蜗轮变位C、必须同时对蜗杆与蜗轮进行变位12、提高蜗杆传动效率的主要措施是＿＿。
A、增大模数mB、增加蜗轮齿数z2C、增加蜗杆头数z1D、增大蜗杆的直径系数q13、对蜗杆传动进行热平衡计算，其主要目的是为了防止温升过高导致＿＿。
A、材料的机械性能下降B、润滑油变质C、蜗杆热变形过大D、润滑条件恶化而产生胶合火效14、蜗杆传动的当量摩擦系数fv随齿面相对滑动速度的增大而＿＿。
A、增大B不变C、减小D、可能增人也可能减小15、闭式蜗杆传动的主要失效形式是＿＿。
机械设计练习题及答案
机械设计练习题及答案一、单选题（共60题，每题1分，共60分）1、为了保证带传动的正常工作，应定期检查带的（）A、弯曲应力B、松边拉力C、初拉力D、拉应力正确答案：C2、（）在众多的齿轮机构中，哪个是最基本，最常用的一种。
A、螺旋齿轮B、直齿圆柱齿轮C、斜齿轮D、锥齿轮正确答案：B3、定轴齿轮系是指所有齿轮( )固定的轮系？A、轴线位置B、固定轴C、轴D、轴向位置正确答案：A4、有急回特性的平面连杆机构的行程速度变化系数( )。
A、K=1B、K≥1C、K<1D、K>1正确答案：D5、以下不是滚动轴承的后置代号的是（ )？A、径向游隙代号B、公差等级代号C、内部结构代号D、外部结构代号正确答案：D6、内齿轮的分度圆（）齿根圆。
A、大于B、小于C、等于D、其他正确答案：B7、带传动中，两带轮与带的摩擦系数相同，直径不等，如有打滑则先发生（）轮上。
A、小B、两带C、大D、不一定哪个正确答案：A8、铰链四杆机构中，若最长杆与最短杆之和大于其他两杆之和，则机构有（ )A、一个摇杆B、两个曲柄C、两个摇杆D、一个曲柄正确答案：C9、有一轮系，两对传动齿轮之模数相同，若轮系值为1/8，则其齿数的配合应为（）。
A、60/30×80/20B、20/40×18/72C、30/60×18/72D、30/60×20/80正确答案：C10、影响齿轮传动准确性的公差组是（）A、IIIB、IIC、IVD、I正确答案：D11、对于普通圆柱蜗杆传动，下列说法错误的是（）A、在蜗轮端面内模数和压力角为标准值B、传动比不等于蜗轮与蜗杆分度圆直径比C、蜗杆直径系数q越小，则蜗杆刚度越大D、蜗杆头数多时，传动效率提高。
正确答案：C12、在蜗杆传动中，当其他条件相同时，减少蜗杆头数，则( )A、有利于实现自锁B、有利于提高传动效率C、有利于提高蜗杆刚度D、有利于蜗杆加工正确答案：A13、当极位夹角为（）的时候，曲柄摇杆机构，没有急回运动。
机械设计基础考试试题及答案
10.工作中只受弯矩不受转矩的轴叫作心轴，只受转矩不受弯矩的轴叫作传动轴，同时受弯矩和转矩的轴叫作转轴，自行车的前轴是心轴，中轴是转轴，后轴是心轴；
11.平键联接靠_挤压传递转矩，楔键联接靠_摩擦_传递转矩，楔键联接的主要缺点是_对心性不好
.轴向力：FSⅠ+FA=2430+1000=3430N>SⅡ
轴承Ⅰ被放松FaⅠ=FSⅠ=2430N
轴承Ⅱ被压紧FaⅡ=FSⅡ=3430N
当量动载荷FaⅠ/FrⅠ=2430/9000=0.27<e
XⅠ=1 YⅠ=0
PⅠ=XⅠFrⅠ=9000N
FaⅡ/FrⅡ=3430/5000=0.686>e
XⅡ=0.4 YⅡ=1.88
A)齿数，B)模数，C)齿宽
7.齿轮的渐开线形状取决于它的＿C＿。
A)齿顶圆，B)分度圆，C)基圆，D)齿根圆
二、填空题（有4小题，16个空，每空1分,共16分。把答案填在题中横线上）
8.机构运动简图是_用简单的线条和规定的符号代表构件和运动副,并按一定比例绘制各运动副的相对位置,因而能说明机构各构件间相对运动关系的简单图形。
A.工作齿宽b B.模数m C.齿数z D.压力角α
17.齿轮传动中，轮齿齿面的疲劳点蚀经常发生在( B )
A.齿根部分B.靠近节线处的齿根部分C.齿顶部分D.靠近节线处的齿顶部分
18.普通圆柱蜗杆传动的正确啮合条件是(B)（下标t表示端面，a表示轴向，1表示蜗杆、2表示蜗轮）
A.mt1=ma2, αt1=αa2,γ=β B.ma1=mt2, αa1=αt2,γ=β
4.机构具有确定相对运动的条件是( A )
《机械设计基础》习题与解答
《南昌工程学院机械设计基础》习题与解答一、选择题1.曲柄摇杆机构中，摇杆为主动件时，B死点位置。
（A）不存在（B）曲柄与连杆共线时为（C）摇杆与连杆共线时为2.曲柄摇杆机构中，曲柄为主动件时，C死点位置。
（A）曲柄与连杆共线时（B）摇杆与连杆共线时（C）不存在3.为保证四杆机构良好的机械性能，B不应小于最小许用值。
（A）压力角；（B）传动角（C）极位夹角4.平面四杆机构无急回特性时的行程速比系数C。
（A）K＞1（B）K＜1（C）K=15.在双曲柄机构中，已知三杆长度为a=80mm，b=150mm，c=120mm，则d杆长度为B。
（A）＜110mm（B）110mm≤d≤190mm（C）≥190mm6.凸轮机构中的压力角是指A间的夹角。
（A）凸轮上接触点的法线与从动件的运动方向（B）凸轮上接触点的法线与该点线速度（C）凸轮上接触点的切线与从动件的运动方向7.B决定了从动杆的运动规律。
（A）凸轮转速（B）凸轮轮廓曲线（C）凸轮形状8.凸轮机构中，基圆半径是指凸轮转动中心至_C_向径。
（A）理论轮廓线上的最大（B）实际轮廓线上的最大（C）理论轮廓线上的最小（D）实际轮廓线上的最小9.在曲柄滑块机构中，当取滑块为原动件时，_C_死点位置。
（A）有一个（B）没有（C）有两个（D）有三个10.对于铰链四杆机构，当满足杆长之和的条件时，若取__C_为机架，将得到双曲柄机构。
（A）最长杆（B）与最短杆相邻的构件（C）最短杆（D）与最短杆相对的构件11.曲柄摇杆机构中，曲柄为主动件，则传动角是_B_。
（A）摇杆两个极限位置之间的夹角（B）连杆与摇杆之间所夹锐角（C）连杆与曲柄之间所夹锐角（D）摇杆与机架之间所夹锐角12.普通平键联接传递动力是靠B。
（A）两侧面的摩擦力（B）两侧面的挤压力（C）上下面的挤压力（D）上下面的摩擦力13.设计键联接的几项主要内容是：（a）按轮毂长度选择键的长度；（b）按要求选择键类型；（c）按内径选择键的剖面尺寸；（d）进行必要强度校核。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
十九蜗杆传动习题与参考答案一、选择题1 与齿轮传动相比较，不能作为蜗杆传动的优点。
A. 传动平稳，噪声小B. 传动效率高C. 可产生自锁D. 传动比大2 阿基米德圆柱蜗杆与蜗轮传动的模数，应符合标准值。
A. 法面B. 端面C. 中间平面3 蜗杆直径系数q＝。
A. q=d l/mB. q=d l mC. q=a/d lD. q=a/m4 在蜗杆传动中，当其他条件相同时，增加蜗杆直径系数q，将使传动效率。
A. 提高B. 减小C. 不变D. 增大也可能减小z，则传动效率。
5 在蜗杆传动中，当其他条件相同时，增加蜗杆头数1A. 提高B. 降低C. 不变D. 提高，也可能降低z，则滑动速度。
6 在蜗杆传动中，当其他条件相同时，增加蜗杆头数1A. 增大B. 减小C. 不变D. 增大也可能减小z，则。
7 在蜗杆传动中，当其他条件相同时，减少蜗杆头数1A. 有利于蜗杆加工B. 有利于提高蜗杆刚度C. 有利于实现自锁D. 有利于提高传动效率8 起吊重物用的手动蜗杆传动，宜采用的蜗杆。
A. 单头、小导程角B. 单头、大导程角C. 多头、小导程角D. 多头、大导程角9 蜗杆直径d1的标准化，是为了。
A. 有利于测量B. 有利于蜗杆加工C. 有利于实现自锁D. 有利于蜗轮滚刀的标准化10 蜗杆常用材料是。
A. 40CrB. GCrl5C. ZCuSnl0P1D. LY1211 蜗轮常用材料是。
A. 40Cr B．GCrl5C. ZCuSnl0P1D. LYl212 采用变位蜗杆传动时。
A. 仅对蜗杆进行变位B. 仅对蜗轮进行变位C. 同时对蜗杆与蜗轮进行变位13 采用变位前后中心距不变的蜗杆传动，则变位后使传动比 。
A. 增大B. 减小C. 可能增大也可能减小。
14 蜗杆传动的当量摩擦系数f v 随齿面相对滑动速度的增大而 。
A. 增大B. 减小C. 不变D. 可能增大也可能减小15 提高蜗杆传动效率的最有效的方法是 。
A. 增大模数mB. 增加蜗杆头数1zC. 增大直径系数qD. 减小直径系数q16 闭式蜗杆传动的主要失效形式是 。
A. 蜗杆断裂B. 蜗轮轮齿折断C. 磨粒磨损D. 胶合、疲劳点蚀17 用 计算蜗杆传动比是错误的。
A. i =ω1/ω2B. i =2z /1zC. i =21/n nD. i =21/d d18 在蜗杆传动中，作用在蜗杆上的三个啮合分力，通常以 为最大。
A. 圆周力F tlB. 径向力F r1C. 轴向力F a119 下列蜗杆分度圆直径计算公式：（a ）d 1=mq ； （b ）d 1=m 1z ；（c ）d 1=d 2/i ；（d ）d 1=m 2z /（itan ）； （e ）d 1=2a /（i +1）。
其中有 是错误的。
A. 一个B. 两个C. 三个D. 四个20 蜗杆传动中较为理想的材料组合是 。
A. 钢和铸铁B. 钢和青铜C. 铜和铝合金D. 钢和钢二、填空题2l 阿基米德蜗杆和蜗轮在中间平面上相当于直齿条与 齿轮的啮合。
22 在蜗杆传动中，蜗杆头数越少，则传动效率越 ，自锁性越 ，一般蜗杆头数常取1z = 。
23 在蜗杆传动中，已知作用在蜗杆上的轴向力F al =1 800N ，圆周力F t1=880N ，若不考虑摩擦影响，则作用在蜗轮上的轴向力F a2= ，圆周力F t2 。
24 蜗杆传动的滑动速度越大，所选润滑油的粘度值应越 。
25 在蜗杆传动中，产生自锁的条件是 。
26 蜗轮轮齿的失效形式有 、 、 、 。
但因蜗杆传动在齿面间有较大的 ，所以更容易产生 和 失效。
27 变位蜗杆传动仅改变 的尺寸，而 的尺寸不变。
28 在蜗杆传动中，蜗轮螺旋线的方向与蜗杆螺旋线的旋向应该 。
29 蜗杆传动中，蜗杆所受的圆周力F t1的方向总是与 ，而径向力F rl 的方向总是 。
30 闭式蜗杆传动的功率损耗，一般包括： 、 和 三部分。
31 阿基米德蜗杆和蜗轮在中间平面相当于 与 相啮合。
因此蜗杆的 模数应与蜗轮的 模数相等。
32 在标准蜗杆传动中，当蜗杆为主动时，若蜗杆头数1z 和模数m 一定，而增大直径系数q ，则蜗杆刚度 ；若增大导程角γ，则传动效率 。
33 蜗杆分度圆直径1d = ；蜗轮分度圆直径2d = 。
34 为了提高蜗杆传动的效率，应选用 头蜗杆；为了满足自锁要求，应选1z = 。
35 蜗杆传动发热计算的目的是防止 ，以防止齿面 失效。
发热计算的出发点是 等于 。
36 为了蜗杆传动能自锁，应选用 头蜗杆；为了提高蜗杆的刚度，应采用 的直径系数q 。
37 蜗杆传动时蜗杆的螺旋线方向应与蜗轮螺旋线方向 ；蜗杆的分度圆柱导程角应等于蜗轮的分度圆螺旋角。
38 蜗杆的标准模数是 模数，其分度圆直径1d = ；蜗轮的标准模数是 模数，其分度圆直径2d = 。
39 有一普通圆柱蜗杆传动，已知蜗杆头数1z =2，蜗杆直径系数q =8,蜗轮齿数2z =37,模数m =8mm ，则蜗杆分度圆直径1d = mm ；蜗轮分度圆直径2d = mm ；传动中心距 a mm ；传动比i = ；蜗轮分度圆上螺旋角2β= 。
40 阿基米德蜗杆传动变位的主要目的是为了 和 。
41 在进行蜗杆传动设计时，通常蜗轮齿数2z ＞26是为了 ；2z ＜80(100)是为了 。
42 蜗杆传动中，已知蜗杆分度圆直径1d ，头数1z ，蜗杆的直径系数q ，蜗轮齿数2z ，模数m ，压力角α，蜗杆螺旋线方向为右旋，则传动比i = ，蜗轮分度圆直径2d = ，蜗杆导程角γ= ，蜗轮螺旋角β ，蜗轮螺旋线方向为 。
43 阿基米德圆柱蜗杆传动的中间平面是指 的平面。
44 由于蜗杆传动的两齿面间产生较大的 速度，因此在选择蜗杆和蜗轮材料时，应使相匹配的材料具有良好的 和 性能。
通常蜗杆材料选用 或 ，蜗轮材料选用 或 ，因而失效通常多发生在 上。
45 蜗杆导程角的旋向和蜗轮螺旋线的力向应 。
46 蜗杆传动中，一般情况下 的材料强度较弱，所以主要进行 轮齿的强度计算。
三、问答题47 蜗杆传动具有哪些特点？它为什么要进行热平衡计算？若热平衡计算不合要求时怎么办？ 48 如何恰当地选择蜗杆传动的传动比i 12、蜗杆头数1z 和蜗轮齿数2z ，并简述其理由。
49 试阐述蜗杆传动的直径系数q 为标准值的实际意义。
50 采用什么措施可以节约蜗轮所用的铜材？51 蜗杆传动中，蜗杆所受的圆周力F t1与蜗轮所受的圆周力F t2是否相等？52 蜗杆传动中，蜗杆所受的轴向力F a1与蜗轮所受的轴向力F a2是否相等？53 蜗杆传动与齿轮传动相比有何特点？常用于什么场合？54 采用变位蜗杆传动的目的是什么？变位蜗杆传动中哪些尺寸发生了变化？55 影响蜗杆传动效率的主要因素有哪些？为什么传递大功率时很少用普通圆柱蜗杆传动？ 56 对于蜗杆传动，下面三式有无错误？为什么？（1）21212121////d d z z n n i ====ωω；（2）2/)(2/)(2121z z m d d a +=+=；（3）11121222/2/2/2t t F d T d i T d T F ====；57 蜗杆传动中为何常用蜗杆为主动件？蜗轮能否作主动件？为什么？58 为什么要引入蜗杆直径系数q ？如何选用？它对蜗杆传动的强度、刚度及尺寸有何影响？ 59 影响蜗杆传动效率的主要因素有哪些？导程角γ的大小对效率有何影响？60 蜗杆传动的正确啮合条件是什么？自锁条件是什么？61 蜗杆减速器在什么条件下蜗杆应下置？在什么条件下蜗杆应上置？62 选择蜗杆的头数1z 和蜗轮的齿数2z 应考虑哪些因素？63 蜗杆的强度计算与齿轮传动的强度计算有何异同？64 为了提高蜗杆减速器输出轴的转速，而采用双头蜗杆代替原来的单头蜗杆，问原来的蜗轮是否可以继续使用？为什么？65 蜗杆在进行承载能力计算时，为什么只考虑蜗轮？而蜗杆的强度如何考虑？在什么情况下需要进行蜗杆的刚度计算？66 在设计蜗杆传动减速器的过程中，发现已设计的蜗杆刚度不足，为了满足刚度的要求，决定将直径系数q 从8增大至10，问这时对蜗杆传动的效率有何影响？67 在蜗杆传动设计时，蜗杆头数和蜗轮齿数应如何选择？试分析说明之。
四、分析计算题68 在题68图中，标出未注明的蜗杆(或蜗轮)的螺旋线旋向及蜗杆或蜗轮的转向，并绘出蜗杆或蜗轮啮合点作用力的方向(用三个分力表示)。
题 68图69 题69图所示为两级蜗杆减速器，蜗轮4为右旋，逆时针方向转动（n 4），要求作用在轴Ⅱ上的蜗杆3与蜗轮2的轴向力方向相反。
试求：题 69图（1）蜗杆1的螺旋线方向与转向；（2）画出蜗轮2与蜗杆3所受三个分力的方向。
70 一单级普通圆柱蜗杆减速器，传递功率P=，传动效率η=，散热面积A=，表面传热系数s α=(m 2·℃)，环境温度0t =20℃。
问该减速器能否连续工作？71 已知一单级普通圆柱蜗杆传动，蜗杆的转速1n =1 440r/min ，传动比2,241==z i ，m =10mm,q =8,蜗杆材料为45钢，表面淬火50HRC ，蜗轮材料为ZCuSn10P1，砂模铸造，并查得N=107时蜗轮材料的基本许用接触应力HP σ'=200 Mpa 。
若工作条件为单向运转，载荷平稳，载荷系数K A =，每天工作8h ，每年工作300天，工作寿命为10年。
试求这蜗杆轴输入的最大功率。
提示：接触疲劳强度计算式为HP A E H z d m T K Z σσ≤='221229 并已知：MPa Z E 160=，导程角=γ012014'''ο，当量摩擦角81011'''=οv ρ。
72 题72图所示为一标准蜗杆传动，蜗杆主动，转矩T 1=25 000N ·mm ，模数m =4 mm ，压力角α=20°，头数1z =2，直径系数q =10，蜗轮齿数2z =54，传动的啮合效率75.0=η。
试确定：题 72图（1）蜗轮的转向；（2）作用在蜗杆、蜗轮上的各力的大小及方向。
73 题73图所示为由电动机驱动的普通蜗杆传动。
已知模数m =8 mm,d 1=80 mm, 1z =1,2z =40,蜗轮输出转矩2T '=×106N ·mm, n 1=960r/min,蜗杆材料为45钢，表面淬火50HRC ，蜗轮材料为ZCuSn10P1，金属模铸造，传动润滑良好，每日双班制工作，一对轴承的效率99.03=η，搅油损耗的效率99.02=η。
试求：（1）在图上标出蜗杆的转向、蜗轮轮齿的旋向及作用于蜗杆、蜗轮上诸力的方向；（2）计算诸力的大小；（3）计算该传动的啮合效率及总效率；（4）该传动装置5年功率损耗的费用（工业用电暂按每度元计算）。
