• 一 输电线路沿线施工现场布置 • （一）沿线作业分布（见图7-50） • 和张力放线配合的紧线、平衡挂件和附件安装工作是连续的流水作业。 (1)前紧线段。在本紧线段做紧线准备时，前紧线段的耐张塔（A）两侧高空临锚， 以便作平衡挂件作业，前紧线段的紧线塔（C）上除了各自导线打好自身临锚 保持已紧线段紧线张力外，还要过放线滑轮打好过轮临锚，在（C）,(D)塔间 导线压接后直线松锚升空时，由它保持前紧线段紧线张力。在紧线塔邻塔（B） 还要打反向临锚，以平衡本紧线段紧线时，可能超过前紧线段的那部分张力。
•
过轮临锚。锚线穿过放线滑车横梁上所挂的直角挂板 距滑车1~1.5米处，用卡线器错开卡住已收紧的子导 线，锚线钢丝绳也承受全部紧线张力，对地夹角不得 越过45°，如图7-53所示。
•
反向临锚。它是在紧线的反方向临锚，仅起平衡本紧 线段紧线张力，所以反向临锚只需按1/4紧线张力选 择锚具，几根子导线可合用一根锚绳，锚绳上端卸扣 里的二根“V”形钢绳套，套住紧线塔相邻的前一基塔 的四个线夹，锚绳下端用手扳葫芦调节，如图7-54所 示。 耐张塔高空对称临锚。在耐张塔两侧架空线上，分别 通过卡线器、临锚钢绞线、链条葫芦和耐张塔临锚挂 线点连接，通过操作耐张塔两侧链条葫芦，对称收紧 架空线，使卡线器之间导线处于松弛状态，如图7-55 所示。
(2)集中压接档。集中压接是在原牵引场（或张力场）上进 行的，压接结束后，要在这里放松两侧导线的自身临锚， 让导线升空，这就是直线松锚升空作业。 (3)本紧线段。本紧线段一侧自身临锚，另一侧场地上做紧 线作业，各子导线用手扳葫芦临锚，可做紧线细调，同 时卷扬机牵引滑轮组，过放线滑轮用卡线器卡住子导线 做紧线粗调。紧线作业结束，本紧线各塔划印后，作好 自身临锚和过轮临锚。
•
二、紧线施工
•
•
张力放线结束后应尽快进行紧线。一般以张力放线 段作紧线段，以直线塔做紧线操作塔。个别的线段 必须以耐张段划分，并在耐张塔紧线时，对紧线的 耐张塔必须安装可靠的临时拉线，拉线对地夹角不 得大于45°。 紧线前准备工作 紧线前应检查子导线在滑车中位置，消除跳槽现象， 子导线间应不相互绞劲。直线压接管位置应符合验 收要求。导线如有损伤，紧线前应按技术要求处理 完毕，但如用补修预绞丝可在紧线后安装间隔棒时 装设。现场该对观察档位置，复测观察档距离，设 立观测弧垂的标志。中间塔放线滑车在放线时设立 的临时接地紧线仍应保留。
已紧线侧自身临锚也可用同样办法松锚。更简单的办法是暂时不松 自身临锚，在紧线端开始收紧余线时，自身临锚锚绳对地夹角增 大，这时用白棕绳往下压导线，在锚绳不再受力时，拆除锚线工 具，缓缓放松压线白棕绳，让导线升空。 （2）同时松锚法（见图7-57）。松锚的两组滑轮组两端分别用卡 线器卡在自身临锚上方；同时收紧两滑轮组，迫使两侧自身临锚 工具向上旋转；调节临锚的手扳葫芦，使两侧旋转程度相近；用 白棕绳跨在导线上，压下导线，在临锚工具不再受力时，拆除临 锚工具；最后缓缓松开白棕绳，让导线升空，取业过程中护线的重点在紧线场和锚线场，在松锚、 紧挂线及临锚导线时最易伤及导线。 紧线作业中应注意：卡线器在各子导线上错开安装，并和 滑轮有足够距离；过轮临锚绳与导线分离，锚绳通过挂 在滑车横梁上的直角挂板，避免锚绳、紧线钢绳及其他 工具搭在导线上拖动；必须接触时，应套胶管隔离；妥 善保管余线；不得在子导线绞动情况下收紧导线，亦不 得在导线跳槽时继续紧线；应对陈松锚保持滑车平衡， 避免子导线相互驮线、绞劲；余线较多时，不宜一次松 完，应分几次交替放松各子导线；松线时导线可能落地， 应配合本紧线段紧余线，保持导线架空；临锚、松锚、 收紧等作业均不应动作过猛和速度过快，不应使导线张 力发生急剧变化；限制导线在各种紧线滑车上的包络角， 以防止导线内伤。
•
• 紧线弧垂在挂线后应随即在该观测档检查。导线、 避雷线弧垂允许偏差，对被跨物净空距离等要求 和220kV线路相同。应注意到新标准中弧垂正 偏差由+5%改为+2.5%，大跨越档档距从+2%、 -2.5%提高到+-1%。220kV及以上线路标准使 用档距一般为450米，考虑初伸长后弧垂约10 米，+-2.5%绝对值是250㎜，档距为450米及 以上时用肉眼观测弧垂有一定困难，但用经纬仪 角度观测是十分有利的，允许偏差250㎜是完全 能保证达到的。另应注意紧线弧垂是在挂线后随 即检查的，所用弧垂为消除初伸长影响采用降温 法处理，紧线时应偏负误差比较合理，可以延缓 其进入正误差的时间，一般认为挂线后导线弧垂 要经过5～10年才能接近最终稳定状态，所以事 后检查弧垂，很难确定明确标准。
（二）各种临时锚线作业 将处于施工过程中的导线（或其他绳索）锚定在某种承力体上，以 便进行作业过渡或完成某些作业，在施工术语中称临锚。临锚可分 为不可调临锚和可调临锚两类，其布置分别如图7-51和图7-52所示。 张力紧、放线中，主要临锚作业，可分为下述几种。
自身临锚。它是在滑轮引下的各导线上套上卡线器，卡线器应相互错 开保护导线。在卡线器和锚线架之间用钢丝绳套连接，一般还串接手 扳葫芦调节。它承受了全部紧线张力，对地夹角在45°之内。为了 防止导线因振动而引起的疲劳断股，锚线水平张力不应超过导线保证 计算拉断力的16%，锚固同相子导线间的张力应稍有差异，使子导 线在空间上相互错开，与地面净空距离不应小于5米。
•
（三）直线松锚，导线升空作业 前、后紧线段的导线用直线压接管相连接，然后进行直线松锚，导 线升空作业。直线松锚可分为个别松锚、同时松锚法两种。 （1）个别松锚法。这种方法用得较多，先松待紧侧临锚。在该临 锚上方套一卡线器，接入滑轮组；用绞磨收紧滑轮组，拆除待紧 线侧临锚；缓缓滑车组，直到滑车组的卡线器与已紧线段自身临 锚之间导线张紧；滑轮组钢绳不受力时，在卡线器附近用白棕绳 压下导线；撤去滑轮组和摘下卡线器，再缓缓放松白棕绳，让导 线升空。也可作缓松器代替滑轮组和绞磨松锚，如图7-56所示。
超高压架空输电线路张力架线施工工艺导则
超高压架空输电线路张力架线施工工艺导则超高压架空输电线路是通过金属导线构成电路，经过铁塔桥架等支撑结构将电力传输到远距离的地方。
张力架线是其中重要的工艺环节，决定了导线的使用寿命和电力传输效率，因此需要严格按照施工工艺规范进行施工。
本文将对超高压架空输电线路张力架线施工工艺进行详细介绍和说明。
一、设备和材料准备1. 张力机张力机是进行架线工作中必不可少的设备。
超高压输电线路常用的张力机有气动和液压两种。
在使用中要注意，气动张力机要求标准空气压力，且不能使用润滑油；液压张力机要选择适当的液压油，并注意防止漏油。
2. 吊车吊车是将张力机、通风预防设备和防护器材等工艺设备吊装到铁塔上的必备工器具。
应该检查吊车的动力装置和缓冲装置是否正常，有无漏油、脱落等现象。
3. 架线设备主要包括光滑滑车、导线夹、套管等。
在使用前要仔细检查它们的表面有没有明显裂纹、毛刺、碰伤等现象，以保证使用的安全性。
4. 铁塔铁塔是张力架线施工的主要施工地点，应当检查铁塔是否符合要求，包括结构是否完整、表面是否平整、焊接质量等。
5. 钢绳钢绳用于牵引导线，最好选用质量好的钢绳，并定期进行检测。
二、工艺流程1. 预备工作铁塔、吊车、设备和材料准备齐全后，需要对工作现场进行处理。
首先要清理作业现场，清除可能影响工作的杂物等；检查预处理好的导线是否符合规范要求；以及检查吊车和张力机等工具的完好性和正常性。
2. 架线定位架线定位是在铁塔上确定导线的位置，并做出标记的过程。
主要步骤包括搭设索道、悬挂参考线、进行引线以及在各位置上进行标记。
3. 张力预调节预调节是用于调节张力的控制过程，必须依据要求对约束力进行预测，实现从预计张力到实际张力等精确控制。
4. 张力工期张力架线的关键步骤，需要注意的细节有：定位导线，选择合适的张力机型号和规格；正确安装引线、导线、绷线和支持设备等各部位；合理选择张力机的推力与拉力，避免导线翘曲等意外。
5. 收线张力架线完成后，需进行收线。
送电线路架设过程中张力放线的施工工艺探究
送电线路架设过程中张力放线的施工工艺探究在送电线路架设过程中，张力放线施工是一种较为常见的施工技术，也是确保送电线质量的关键，只有这样才能保证我国输电电力的稳定性能。
本文对张力施工相关方面进行探讨，以供参考。
标签：送电线路架设；张力放线；施工工艺1、施工方法及要求1.1施工准备①技术准备：熟悉施工设计图纸要求，制定施工技术措施，技术交底。
②组织准备：确定施工负责人，技术员、安全员。
并根据工程量和施工难度确定技术和普工用量，张力场、障碍点，均应派专人负责。
③机具准备：主牵引机及钢丝绳卷车（意大利式牵引机自备卷绕钢丝绳机构）、主张力机及导线盘架、小牵引机及钢丝绳卷车、小张力机及牵引绳轴架、导引绳及连接器、牵引绳及连接器、牵引板、旋转连接器、放线滑车、压线滑车、接地滑车、连接导线的单头网套和双头网套、导线、地线、牵引绳、导引绳配套的卡线器。
1.2如何选择牵、张场①放线区段6-7km为宜。
②交通运输便利，牵、张设备，吊车、线盘的运输可以直达牵、张场内。
③不允许导线有接头的档距和档距内交叉跨越较多的不宜选为牵张场。
④牵、张场地应满足机具布置所需面积的要求，张力场占地范围为25m×55m，牵引场地范围25m×35m。
⑤直线杆塔不能锚线的档距内，不得选为牵、张场。
牵、张场的布置，由于采用张力放线到线截面一般在300mm2以上且放线量大，需要的场地比较大，要选择比较平坦的地形作为张力场、牵引场，以便机械设备的进、出和安放。
牵引机和张力机应布置在中相导线上，定位后锚固、不在移位，并能满足三相导线的展放，根据地形布置地锚的位置。
2、送电线路中张力放线的施工工艺分析2.1技术要求首先，在展放导线之前，施工人员要确保通道内没有障碍物，同时对相关地区（果园、光缆、公路、通讯线等）搭建高跨越架；施工人员在施工前要选择符合条件的牵引场以及张力场的场地，同时对这些场地进行微调整以及修补；根据相关组装图，正确的组装放线滑车以及绝缘子串等，选择合适的预偏角度悬挂耐张塔的放线滑车；到施工现场进行实地勘察，保证导线布线的准确性。
张力架线施工导则
水利电力部基本建设司超高压架空输电线路张力架线施工工艺导则SDJJS 2—87（试行）编制单位：中国电机工程协会输变电专业委员会线路施工技术分会批准单位：水利电力部基本建设司执行日期：1987年11月关于试行《超高压架空输电线路张力架线施工工艺导则》的通知（87）基送字第163号各电业管理局、省水电局（电力局）、西北、上海建设局、超高压输变电建设公司、省（市）送变电工程公司：我国在超高压架空输电线路张力架线施工方面已取得了较丰富的经验，为及时总结、整理这些经验以便更好地指导今后的张力架线施工，中国电机协会输变电专业委员会线路施工技术分会组织制订了《超高压架空输电线路张力架线施工工艺导则》，并经过专业会议审查通过。
现经中国电机协会推荐，由我司颁发试行。
本导则由水利电力部电力建设研究所负责管理，各单位在试行中发现的问题及改进意见，请函告北京良乡水利电力部电力建设研究所。
1987年11月11日目录第一章总则----------------------------------------------------------------------------------第二章施工准备-----------------------------------------------------------------------------第一节机具准备---------------------------------------------------------------------------第二节跨越施工准备---------------------------------------------------------------------第三节放线滑车准备---------------------------------------------------------------------第三章张力架线--------------------------------------------------------------------------- 第一节施工段及张、牵场---------------------------------------------------------------------------- 第二节导引绳、牵引绳和地线展放---------------------------------------------------------------- 第三节张力放线主要施工计算---------------------------------------------------------------------- 第四节张力放线施工操作--------------------------------------------------------------------------- 第五节放线质量和施工安全-------------------------------------------------------------------------第一章总则第1.0.1条在高压架空输电线路架线工程中，用张力放线方法展放导线，以及用与张力放线相配合的工艺方法进行紧线、挂线、附件安装等各项作业的整套架线施工方法，叫做张力架线。
输电线路架线施工中的张力放线技术
输电线路架线施工中的张力放线技术摘要：架空输电线路施工是电力系统的重要组成部分，与电力系统的整体稳定性和安全性息息相关。
因此，电力施工人员应做好放线操作工作，不断放线施工工序的规范性、科学性。
本文将以超特高压架空输电线路张力放线施工为例，对架空输电线路施工的放线施工技术进行探究分析。
关键词：输电线路；架线施工；张力放线技术1 引言随着时代的发展,我国城市化进程在快速推进,而随着城市化进程的不断深入，对基础设施的要求也会越来越高，其中电力设施系统就是最为基础的设施体系。
因此,电力系统在我国社会发展中占据着举足轻重的作用.而在整个电力系统中，输电线路是其中重要的构成部分，其重要性也是不言而喻的。
输电线路的长期稳定运行关乎整个电力系统的运行质量,进而影响电力系统为人民提供优质服务的质量。
输电线路的施工质量是决定其长时间无故障运行的前提条件，因此提高架空输电线路张力架线施工质量显得尤为重要。
2 施工之前加强准备操作2.1将机械设备提前准备完毕进行架空输电线路施工时，机械设备的准备工作是一项重要的准备工作。
牵引机、走板、张力机、导引绳、牵引绳、经纬仪以及牵引绳套等都是架空输电线路施工的放线施工中所要用到的机械与设备。
将设备提前运送以及安装到施工地点后，要在正式开始施工之前进行完备的设备检查，以保证架空输电线路施工时机械设备能够稳定正常的运转，避免机械设备问题影响架空输电工程施工进度。
2.2绝缘子的准备其实关于高空架设方面，这是一个比较危险、且容易发生安全事故的项目。
因此，在作业的过程中不光要做好设备上的准备，还应该进行绝缘子的准备并构建出重点。
当然还要在运输的过程中，完成清洗的工作。
同时，需要对绝缘子组装的过程及结果加以检查，以免不符合施工的规定。
2.3施工环境准备工作应提前到达施工现场后要进行实地勘察以及必要的环境改造施工，将施工沿线的各种障碍物及时进行处理。
将周围影响施工的障碍物清理完毕后进行相应的勘察设计，其中输电线路工程勘察工作的技术标准需要每一位设计进行勘察工作的施工人员严格遵守，遵守勘察标准进行相应的工程勘察，以保障获得的数据的准确严谨性。
张力架线施工作业指导书
张力架线施工作业指导书1. 简介本文档旨在提供张力架线施工作业的详细步骤和注意事项，帮助施工人员高效、安全地完成施工任务。
2. 前期准备在开始施工之前，需要进行以下准备工作：2.1 施工图纸的准备准备施工所需的图纸，包括张力架线布置图、设备连接图等。
确保所有施工人员都能理解图纸上的标识和符号。
2.2 施工材料和工具的准备准备所需的张力架线材料和工具，如张力架、绝缘子、导线等。
确保所有材料和工具的数量和质量符合施工要求。
2.3 安全措施的准备制定施工安全计划，并准备必要的安全设施和防护装备。
施工人员必须佩戴符合要求的安全帽、安全靴和防护手套等。
3. 施工步骤3.1 施工现场的准备在施工现场周围设置警示标志，确保周围区域安全。
清理施工现场，确保工作空间整洁。
3.2 安装张力架根据施工图纸指示，安装张力架。
在安装过程中，要检查张力架的结构和连接，确保牢固稳定。
3.3 安装绝缘子将绝缘子安装在张力架上，确保连接牢固。
注意绝缘子的方向和安装位置，避免安装错误。
3.4 安装导线根据施工图纸指示，将导线固定在张力架和绝缘子上。
在安装导线时要注意保持导线的张力和正确的线路布置。
3.5 张力调整调整张力架和导线的张力，确保张力适当。
使用张力计进行张力的测量和调整，保证电力传输的质量和安全。
3.6 安全检查完成张力架线施工后，对施工现场进行安全检查。
检查各个部件的连接和牢固程度，确保没有松动或损坏的地方。
4. 注意事项在进行张力架线施工时，需要注意以下事项：•遵守安全操作规程，佩戴必要的个人防护装备。
•仔细阅读施工图纸，确保理解标识和符号的含义。
•根据施工图纸准确安装张力架和绝缘子，避免安装错误。
•技术人员应每日检查施工现场以确保安全和质量要求的达标。
•遇到施工中的问题，及时汇报给上级，并按照要求进行处理。
5. 总结张力架线施工作业是一项重要的工作，需要严格遵守施工规范和安全要求。
本文档详细介绍了张力架线施工的步骤和注意事项，希望能对施工人员有所帮助。
哈密张力架线作业指导书分解

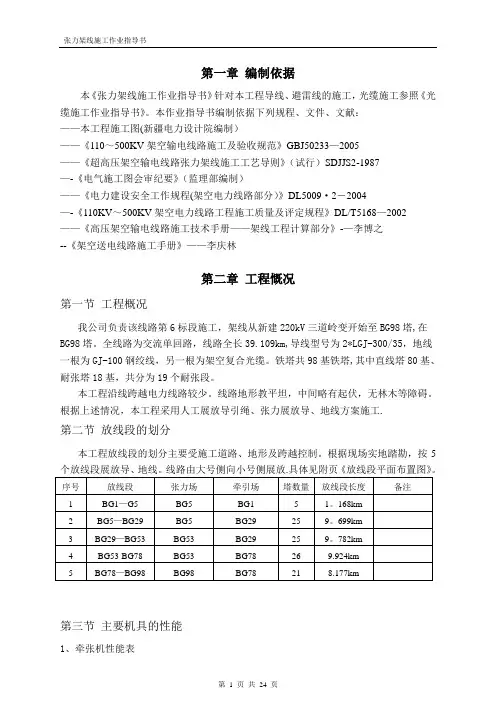

第一章编制依据本《张力架线施工作业指导书》针对本工程导线、避雷线的施工，光缆施工参照《光缆施工作业指导书》。
