给排水钢管道支架强度计算书
钢管支架计算书630
钢管支架计算书天津海河大桥钢箱梁吊装时，需在M19节段吊装过程中搭设钢管移动支架，下面根据支架搭设方案进行计算：1、荷载计算M19节段重量为187.08T,整体受力。
2、计算钢管支架的轴力据提供的数据：P总=1870.8KN，钢管支架自重为450KN，则最下面钢管所承受的最大轴力为：N=2320.8KN,取N=2400KN进行控制计算3、验算钢管的强度（4Φ720，D=10MM）钢管支架的强度验算由下式计算：N/A m <[б]б=N/A m=2400/（4×223）=2.69KN/cm2 б=N/A m=2400/（4×194.7）=3.08KN/cm2而[б]=170Mpa=17 KN/cm2，故安全。
4、整体稳定性验算钢管支架的整体稳定性由下式计算：N/A m <ψ[б](1)钢管支架截面力学特性计算图（尺寸单位：cm）如图所示，立柱由4Φ720，d=10mm的钢管组成，查表有A m=223cm2,I X/=140579.2cm4 A m=194.7cm2,I X/=93639.59cm4I X=4×(I X/+A m×r22)=4×(140579.2+3102×223) =86283516.8cm4I X=4×(I X/+A m×r22)=4×(93639.59+3102×194.7) =75217238cm4（2）：计算整体稳定性折减系数计算构件的长细比λh：由《钢结构设计手册》查得格构式压弯杆件的长细比计算公式：λh=(λ02+27A d/A q)1/2 λh=(λ02+27A d/A q)1/2λ0 =L0/i=3600/25.1=143.42 λ0 =L0/i=3600/21.93=164.16 26948.5056 51273.76 A d=1218.4cm2 A d=83390.66cm235887.76 A q=2×4800=864cm2 A q=71706.72cm2代入计算有λh=143.4 代人计算有λh=164.2查《钢结构设计手册》附表，得ψ1=0.339 ψ1=0.273(3)立柱的整体稳定性验算由公式有：N/A m <ψ[б]б=N/A m=2400/（4×223）=2.69KN/cm2 б=N/A m=2400/（4×194.7）=3.08KN/cm2ψ[б]=0.273×170=46.4Mpa=4.6KN/cm2而ψ[б]=0.339×170=57.6Mpa=5.6KN/cm2，故安全。
钢管支架计算书630
钢管支架计算书天津海河大桥钢箱梁吊装时，需在M19节段吊装过程中搭设钢管移动支架，下面根据支架搭设方案进行计算：1、荷载计算M19节段重量为187.08T,整体受力。
2、计算钢管支架的轴力据提供的数据：P总=1870.8KN，钢管支架自重为450KN，则最下面钢管所承受的最大轴力为：N=2320.8KN,取N=2400KN进行控制计算3、验算钢管的强度（4Φ720，D=10MM）钢管支架的强度验算由下式计算：N/Am<[б]б=N/Am =2400/（4×223）=2.69KN/cm2 б=N/Am=2400/（4×194.7）=3.08KN/cm2而[б]=170Mpa=17 KN/cm2，故安全。
4、整体稳定性验算钢管支架的整体稳定性由下式计算：N/Am<ψ[б](1)截面力学特性（如下图）钢管支架截面力学特性计算图（尺寸单位：cm）如图所示，立柱由4Φ720，d=10mm的钢管组成，查表有A m =223cm2,IX/=140579.2cm4 Am=194.7cm2,IX/=93639.59cm4I X =4×(IX/+Am×r22)=4×(140579.2+3102×223) =86283516.8cm4I X =4×(IX/+Am×r22)=4×(93639.59+3102×194.7) =75217238cm4（2）：计算整体稳定性折减系数计算构件的长细比λh：由《钢结构设计手册》查得格构式压弯杆件的长细比计算公式：λh =(λ2+27Ad/Aq)1/2 λh=(λ2+27Ad/Aq)1/2λ0 =L/i=3600/25.1=143.42 λ=L/i=3600/21.93=164.16 26948.505651273.76 Ad =1218.4cm2 Ad=83390.66cm235887.76 Aq =2×4800=864cm2 Aq=71706.72cm2代入计算有λh =143.4 代人计算有λh=164.2查《钢结构设计手册》附表，得ψ1=0.339 ψ1=0.273(3)立柱的整体稳定性验算由公式有：N/Am<ψ[б]б=N/Am =2400/（4×223）=2.69KN/cm2 б=N/Am=2400/（4×194.7）=3.08KN/cm2ψ[б]=0.273×170=46.4Mpa=4.6KN/cm2而ψ[б]=0.339×170=57.6Mpa=5.6KN/cm2，故安全。
给排水支架计算

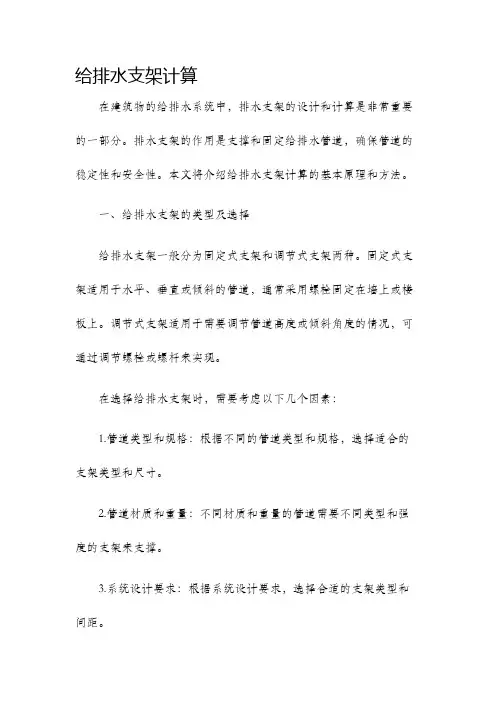

给排水支架计算在建筑物的给排水系统中，排水支架的设计和计算是非常重要的一部分。
排水支架的作用是支撑和固定给排水管道，确保管道的稳定性和安全性。
本文将介绍给排水支架计算的基本原理和方法。
一、给排水支架的类型及选择给排水支架一般分为固定式支架和调节式支架两种。
固定式支架适用于水平、垂直或倾斜的管道，通常采用螺栓固定在墙上或楼板上。
调节式支架适用于需要调节管道高度或倾斜角度的情况，可通过调节螺栓或螺杆来实现。
在选择给排水支架时，需要考虑以下几个因素：1.管道类型和规格：根据不同的管道类型和规格，选择适合的支架类型和尺寸。
2.管道材质和重量：不同材质和重量的管道需要不同类型和强度的支架来支撑。
3.系统设计要求：根据系统设计要求，选择合适的支架类型和间距。
二、给排水支架的计算方法给排水支架的计算主要包括管道质量计算和支架强度计算。
1.管道质量计算：管道质量计算是为了确定支架所需的负荷。
首先，根据排水系统的设计图纸和管道规格，计算每米管道的质量。
然后，根据管道的布置和长度，求得每个支架所承受的管道质量。
2.支架强度计算：支架强度计算是为了确定支架的尺寸和材料。
根据管道质量计算所得的每个支架的负荷，结合预先确定的安全系数，计算支架所需的强度。
强度计算包括水平强度和垂直强度两个方向。
水平强度是指支架在水平方向上所能承受的力，垂直强度是指支架在垂直方向上所能承受的力。
根据支架的安装方式和材料，选择相应的强度计算方法。
三、给排水支架计算的注意事项在进行给排水支架计算时，需要注意以下几个方面：1.保证计算的准确性：根据实际情况，选择合适的计算方法，并确保计算的数据准确无误。
2.考虑负载情况：除了管道质量外，还需要考虑其他负载情况，如温度变化、风荷载、地震等。
3.选择合适的支架间距：支架的间距应根据管道的性质和长度进行合理选择，以确保支架的稳定性和安全性。
4.合理选择支架材料：支架的材料应根据使用环境和负载情况进行合理选择，以确保支架的强度和耐久性。
给排水管道支架计算公式
给排水管道支架计算公式随着城市建设规模的不断扩大，给排水管道的建设也日益重要。
而给排水管道的支架计算是管道工程中的关键环节之一，它的准确性直接影响到管道系统的稳定性和安全性。
本文将介绍给排水管道支架计算的一般原理和常用公式。
一、给排水管道支架的作用给排水管道支架是为了保证管道的稳定和安全运行而设计的，它的主要作用有以下几点：1. 支撑管道的重量，保证管道不会下沉或产生变形；2. 分散管道的荷载，减小管道对支撑结构的影响；3. 抵抗外部力的作用，如地震、风力等；4. 便于维修和检修管道。
二、给排水管道支架计算的原理给排水管道支架计算的基本原理是通过力学和结构力学的方法，确定管道支架的数量和布置，以及支架的尺寸和材料。
具体步骤如下：1. 确定管道的净重和荷载：根据管道的材质、直径和长度等参数，计算出管道的净重和运行时的荷载；2. 确定支架的布置：根据管道的走向和结构要求，确定支架的布置方案，包括间距和位置等；3. 计算支架的数量：根据管道的长度和支架的间距，计算出支架的数量；4. 计算支架的尺寸：根据管道的直径和重量，计算出支架的尺寸和材料，包括支座、支架臂和固定件等；5. 验证支架的稳定性：通过力学计算和结构力学分析，验证支架的稳定性和安全性；6. 绘制支架的图纸：根据计算结果，绘制支架的详细图纸，包括支座的尺寸、位置和固定方式等。
三、给排水管道支架计算的常用公式在给排水管道支架计算中，常用的公式有以下几个：1. 支座尺寸计算公式：支座的尺寸取决于管道的直径和重量。
一般情况下，支座的长度为管道直径的1.5倍，宽度为管道直径的1倍，高度为管道直径的0.2倍。
2. 支架臂长度计算公式：支架臂的长度取决于管道的直径和跨距。
一般情况下，支架臂的长度为管道直径的5倍加上跨距的一半。
3. 支架数量计算公式：支架的数量取决于管道的长度和支架的间距。
一般情况下，支架的间距为管道长度的1/3到1/5。
4. 固定件选择公式：固定件的选择取决于管道的直径和重量。
管道支吊架计算书
长安美院运动场地下室管廊管道支架施工方案编制:审核:批准:陕西建工安装集团有限公司2019年11月20日管廊管道支架施工方案支架选用参考图集《05R417-1》、《03S402》、《04R417-1》，焊缝及高强度锚栓采用《钢结构设计规范》，根据图集说明核算支架强度如下：一、布置概况长安美院运动场车库管廊位置设计有4根DN200 镀锌管、1根DN250 PSP 钢塑复合管，1根PE160 PE管，6套管线共用支吊架，每组支架采用三根吊杆，采用M10膨胀螺栓锚固在地下室结构梁上，支架的间距设置为L=4.2米。
二、垂直荷载G；1、管材自身重量：2597N*2+1002N+1298N=7494NDN200镀锌管自重：2*0.02466*壁厚*（外径-壁厚）*9.81*4.2=0.02466*6*（219-6）*9.81*4.2*2=31.52*9.81*4.2*2=2597N DE160 PE管自重：3.14*1.02*壁厚*（外径-/1000=0.032028*4.9*（160-4.9）*9.81*4.2=1002NDN250 PSP钢塑复合管自重（按钢管计）：0.02466*壁厚*（外径-壁厚）=0.02466*6*（273-6）=39.51*9.81*4.2=1298N2、管道介质重量：2203N+1143N*4+730N=7505NDN250给水管介质重量：ρ×1/4πD2×g×L=1000×1/4×3.14×（0.273-0.006*2）2×9.81×4.2=2203N DN200消防自喷管介质重量：ρ×1/4πD2×g×L=1000×1/4×3.14×（0.200-0.006*2）2×9.81×4.2=1143N PE160中水管介质重量：ρ×1/4πD2×g×L=1000×1/4×3.14×（0.16-0.0049*2）2×9.81×4.2=730N（其中：ρ=1000kg/m3 ,g=9.81N/kg）；3、垂直荷载G=（管材自身重量+管道介质重量）×1.35=（7494+7505）×1.35=20249N，（其中：垂直荷载G根据图集《03S402》第六页，“考虑制造安装因素，采用管道间距标准荷载乘1.35的荷载分项系数”）；三、水平荷载F ；由于该管架为活动支架，所以管架水平方向的受力为管道在管架上滑动摩擦力。
管道支架计算书(1)
管道支架计算书1. 引言管道支架是用于支撑和固定管道的设备，它对于保证管道的稳定性和安全性具有重要作用。
在设计管道支架时，需要进行计算来确定支架的尺寸和材质，以满足工程要求。
本文档将介绍管道支架的计算方法和步骤，以供参考。
2. 计算方法2.1 计算载荷首先，需要确定管道支架所承受的载荷。
载荷包括静载荷和动载荷两部分。
静载荷是由管道自重、介质重量和附加负荷等组成，可以通过管道设计规范或工程图纸来确定。
动载荷是由管道内流体的压力和流速所产生的，需要根据实际情况进行计算。
2.2 计算间距支架的间距决定了支架的数量和位置。
一般情况下，支架的间距应根据支架的类型和管道的直径等参数确定。
可以采用下列公式来计算支架的间距：间距 = 管道直径 * 系数其中，系数可以根据支架的类型和设计要求来确定。
2.3 计算支架尺寸支架的尺寸包括高度和宽度两个参数。
高度由支架顶部到地面或其它穿越物的高度确定，宽度由支架的承重面积和管道直径等参数决定。
钢制支架的高度可以根据公式进行计算：高度 = 载荷 / 强度其中，载荷为支架承受的载荷，强度为支架材料的强度。
支架的宽度可以根据以下公式进行计算：宽度 = 管道直径 + 2 * 支架距离其中，支架距离为管道支架的间距。
2.4 材料选择支架的材料选择要考虑到材料的强度和耐腐蚀性等因素。
一般情况下，钢材是常用的支架材料，可以根据实际情况选择合适的钢材。
3. 示例计算假设有一根直径为300mm的钢质管道，需要设计相应的管道支架。
根据设计要求，管道支架的间距系数为1.5，管道自重为10kN/m，介质重量为5kN/m，附加负荷为2kN/m。
首先计算载荷：载荷 = 管道自重 + 介质重量 + 附加负荷= 10kN/m + 5kN/m + 2kN/m= 17kN/m然后计算间距：间距 = 管道直径 * 系数= 300mm * 1.5= 450mm接下来计算支架尺寸：高度 = 载荷 / 强度假设支架材料的强度为300MPa，计算得到支架高度为：高度 = 17kN/m / 300MPa≈ 56.7mm宽度 = 管道直径 + 2 * 支架距离= 300mm + 2 * 450mm= 1200mm最后，根据实际情况选择合适的钢材作为支架材料。
管道支架受力计算
管道⽀架受⼒计算地下三层3-8/D-E轴空调冷却⽔管道⽀架受⼒计算管道受⼒计算步骤如下：1）对图纸进⾏⽀架的深化设计⾸先对现有的图纸进⾏⽀架的深化设计，确定各个部位⽀架的间距，并在图纸上标明具体位置。
并以洽商或⼯作联系单的形式经过专业设计⼈员的签认。
2）⽀吊架拉⼒计算第⼀步、根据图集《室内管道⽀架及吊架》（03S402,中国建筑标准设计研究所2003.5.1实⾏）查出管道（如为保温管道应为带保温的管道）重量。
根据长城⾦融⼯程空调冷却⽔施⼯设计说明要求（DN450采⽤螺旋焊接钢管），钢管规格为为Φ478*9。
对于加厚管道，应根据每⽶钢管质量的计算公式计算出它的每⽶重量A：1*24.6616*δ*（D —δ）/1000，其中D为外径，δ为壁厚。
冷却⽔管重量：24.6616×9×（478-9）÷1000=104.6 kg/m第⼆步、计算管道满⽔重量和⽀架⾃重每⽶管道⽔重量：T=π*（管内径）2*⽔密度（kg/m3）3.14×(0.45÷2)2×1000÷1000=159 kg/m第三步、根据设计签认的“⽀吊架”深化图纸及上述计算数据，⽤下式计算出每个的膨胀螺栓须承受的⼒B（KN）：槽钢⾃重(t)：2.85m×14.2kg/m=40.47 kg总重量(t)：（104.6+159）×66.4+40.47×7=17786.33 kg膨胀螺栓承受的⼒：17786.33÷(8×7)÷100=3.18 KN第四步、从图集《室内管道⽀架及吊架》（03S402）中P9关于M16的锚栓抗拉极限荷载为9.22KN,抗剪极限荷载为5.91KN，均⼤于深化设计荷载，故M16的膨胀螺栓的选取满⾜本⼯程需要。
钢管支撑结构计算
验算 N/ψ yA+0.7Mx/W ≤ φ f
数据输入
钢管外径d (mm) 管壁厚度t (mm) 钢材抗压强度设计值f (N/mm2) 钢材屈服强度值fy (N/mm2) 钢材弹性模量E (N/mm2) 600 12.0 315 345 2.06E+05 轴心压力N (KN) 最大弯矩Mx (KN· m) 计算长度l0x (mm) 计算长度l0y (mm) 等效弯矩系数β m 1402.00 0.00 25000 25000 1.0
二、径厚比验算
验算 d/t ≤ 100*(235/fy) 满足
三、刚度验算
构件容许长细比[λ ] 150 刚度验算 Max[λ x,λ y]<[λ ] 满足
四、强度验算
N/A+M/γ W (N/mm2)
63.25
验算 N/A+M/γ W ≤ f
满足
ห้องสมุดไป่ตู้
五、稳定性验算
⒈弯矩平面内 1.566 构件所属的截面类型 λ x'=(fy/E)1/2*λ x/π 系数α 1 系数α 2 0.600 系数α 3 0.300 欧拉临界力NEx=π 2EA/λ x2 (KN) 当λ x'＞0.215时，稳定系数ψ x={(α 2+α 3λ x'+λ x'2)-[(α 2+α 3λ x'+λ x'2)2-4λ x'2]1/2}/2λ x'2 2 当λ x'≤0.215时，稳定系数ψ x=1-α 1λ x' 局部稳定系数φ =1 （d/t≤60时）；φ =1.64-0.23*(d/t)1/4 （d/t>60时） N/ψ xA+β mMx/γ W(1-0.8N/NEx) (N/mm2) 验算 N/ψ xA+β mMx/γ W(1-0.8N/NEx) ≤ φ f ⒉弯矩平面外 不需验算 λ y'=(fy/E)1/2*λ y/π 当λ y'〉0.215时，稳定系数ψ y={(α 2+α 3λ y'+λ y'2)-[(α 2+α 3λ y'+λ y'2)2-4λ y'2]1/2}/2λ y'2 当λ y'≤0.215时，稳定系数ψ y=1-α 1λ y'2 N/ψ yA+0.7Mx/W (N/mm2) b类 0.965 3.1E+03 0.323 1.0000 195.77 满足
