PLC实验报告 基础指令实验
PLC实验报告基础指令实验一、实验目的本次 PLC 基础指令实验的主要目的是熟悉 PLC 的基本指令，掌握其编程方法和应用技巧，通过实际操作加深对 PLC 控制系统的理解，并提高解决实际问题的能力。
二、实验设备1、 PLC 实验台，型号为_____。
2、编程软件，版本为_____。
3、连接导线若干。
4、实验指导书。
三、实验内容（一）位逻辑指令实验1、常开触点和常闭触点指令编写一个简单的程序，实现当输入信号 I00 为 ON 时，输出信号Q00 为 ON。
当输入信号 I01 为 OFF 时，输出信号 Q01 为 ON。
2、取反指令设计一个程序，使得输入信号 I02 为 ON 时，经过取反指令，输出信号 Q02 为 OFF；输入信号 I02 为 OFF 时，输出信号 Q02 为 ON。
3、置位和复位指令编写程序，当输入信号 I03 产生一个上升沿时，使用置位指令将输出信号 Q03 置位为 ON，并保持。
当输入信号 I04 产生一个上升沿时，使用复位指令将输出信号 Q03 复位为 OFF。
（二）定时器指令实验1、接通延时定时器构建一个程序，当输入信号 I05 为 ON 时，接通延时定时器 TON 开始计时，设定时间为 5 秒。
5 秒后，输出信号 Q04 为 ON。
2、断开延时定时器设计程序，当输入信号 I06 由 ON 变为 OFF 时，断开延时定时器TOF 开始计时，设定时间为 3 秒。
3 秒内，如果输入信号 I06 重新变为ON，则定时器复位。
3 秒后，输出信号 Q05 为 OFF。
（三）计数器指令实验1、增计数器编写程序，当输入信号 I07 产生一个上升沿时，增计数器 CTU 的计数值加 1。
当计数值达到预设值 10 时，输出信号 Q06 为 ON。
2、减计数器构建一个程序，当输入信号 I10 产生一个上升沿时，减计数器 CTD 的计数值减 1。
当计数值减为 0 时，输出信号 Q07 为 ON。

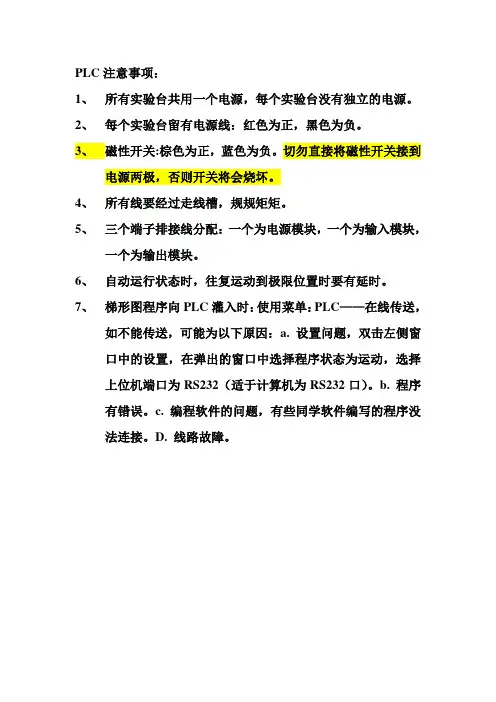

PLC实验注意事项
PLC注意事项：
1、所有实验台共用一个电源，每个实验台没有独立的电源。
2、每个实验台留有电源线：红色为正，黑色为负。
3、磁性开关:棕色为正，蓝色为负。
切勿直接将磁性开关接到
电源两极，否则开关将会烧坏。
4、所有线要经过走线槽，规规矩矩。
5、三个端子排接线分配：一个为电源模块，一个为输入模块，
一个为输出模块。
6、自动运行状态时，往复运动到极限位置时要有延时。
7、梯形图程序向PLC灌入时：使用菜单：PLC——在线传送，
如不能传送，可能为以下原因：a. 设置问题，双击左侧窗
口中的设置，在弹出的窗口中选择程序状态为运动，选择
上位机端口为RS232（适于计算机为RS232口）。
b. 程序
有错误。
c. 编程软件的问题，有些同学软件编写的程序没
法连接。
D. 线路故障。
PLC实验指导书
二 实验报告基本要求
1、在学校统一印制的实验报告用纸上书写报告。 2、书写整洁，符号、表格和曲线规范。 3、实验记录数据真实客观，实验结果分析认真正确。 4、按时提交实验报告。
目
录
电机及自动控制教学实验台简介............................................................. 1 实验 1、可编程控制器基本指令实验.................................................... 14 实验 2、自动售货机的模拟控制............................................................ 16 实验 3、液体混合的模拟控制................................................................ 19 实验 4、运料小车的模拟控制................................................................ 23 实验 5、水塔水位的模拟控制................................................................ 35 实验 6、四节传送带的模拟控制............................................................ 39 实验 7、机械手的模拟控制.................................................................... 42 实验 8、交通灯的模拟控制.................................................................... 46 实验 9、数码显示的模拟控制................................................................ 49 实验 10、装配流水线的模拟控制.......................................................... 53 实验 11、邮件分拣的模拟控制.............................................................. 58 实验 12、轧钢机的模拟控制.................................................................. 63 实验 13、喷泉的模拟控制...................................................................... 67 实验 14、舞台灯光的模拟控制.............................................................. 70 实验 15、加工中心模拟实验.................................................................. 74
PLC实验实训指导书
实训1G X D e v e l o p e r编程软件的使用一、实训目的（1）熟悉G X D e v e l o p e r软件界面；（2）掌握梯形图的基本输入操作；（3）掌握利用P L C编程软件编辑、调试等基本操作。
二、实训器材（1）可编程控制器1台（FX2N-48MR）；（2）计算机（已安装GX Developer编程软件）1台。
三、实训指导1．编程软件简介2．GX编程软件的使用在计算机上安装好GX编程软件后，运行GX软件，其界面如图所示。
运行GX后的界面（1）菜单栏GX编程软件有10个菜单项。
（2）工具栏工具栏分为主工具、图形编辑工具、视图工具等，它们在工具栏的位置是可以拖动改变的。
建立新工程画面程序的编辑窗口（3）编辑区是程序、注解、注释、参数等的编辑的区域。
（4）工程数据列表以树状结构显示工程的各项内容，如程序、软元件注释、参数等。
（5）状态栏显示当前的状态如鼠标所指按钮功能提示、读写状态、PLC的型号等内容。
梯形图3．梯形图程序的编制程序编制画面程序变换前的画面用鼠标和键盘操作的画面4．指令方式编制程序5．程序的传送（1）PLC与计算机的连接（2）进行通信设置（3）程序写入、读出6．编辑操作（1）删除、插入（2）修改指令方式编制程序的画面（3）删除、绘制连线（4）复制、粘贴（5）打印（6）保存、打开工程（7）其他功能四、程序输入练习（1）按图5-23输入程序，根据控制要求运行程序，观察输出指示等的变化情况；（2）按图5-24输入程序，运行程序后合一下X0，观察输出指示等的变化情况；（3）按图5-25输入程序，运行程序后闭合X0，观察输出指示等的变化情况；（4）按图5-29输入程序，运行程序后闭合X0，观察输出指示等的变化情况。
五、实训报告§1．电机控制单元实验一、实验目的1．学习用FX2N系列PLC控制电机直接启动、正反转、Y-△启动的操作。
2．掌握电机在PLC控制过程中的外部接线。
[调查报告]《PLC技术》实验指导书
![[调查报告]《PLC技术》实验指导书](https://img.taocdn.com/s3/m/e3393f304a73f242336c1eb91a37f111f1850d0d.png)
一台 一台 一根 一台 若干
1．写出程序梯形图、程序清单。 2．仔细观察实验现象，认真记录实验中发现的问题、错误、故障及解决方法。
第8页
《PLC 技术》实验指导书 五、实验思考题
1．写出根据实际功能编写出梯形图程序的方法或步骤。 2．本实验中的 I/O 点数为多少？ 3．你是如何克服本实验程序中的双线圈的？
第4页
《PLC 技术》实验指导书 计数器的工作波形如下图所示
3、定时器/计数器实验
输入下列程序，观察其输出结果。
步序
指令
器件号 说明
0
LD
X000
X 为启动信号
1
ANI
T1
Y0 为 ls 脉冲发生器
2
OUT
T0
X1 为 Y1 的复位信号
K10
5
LD
T0
步骤：①输入程序，并检查之
6
OUT
T1
K10
9
三、实验仪器与设备
三菱 PLC 实验台 微机 SC-09 编程电缆 FX1N 主机 连接导线
四、实验报告
一台 一台 一根 一台 若干
1． 记录设置的文件路径（以后所有用户文件都在该路径下存取）。 2． 观察实验现象，认真记录实验中发现的问题错误、故障及解决方法。 3． 写出做一个实验的全过程。
五、实验思考题
第3页
《PLC 技术》实验指导书
2、计数器指令 FX2N 系列的 PLC 的计数器个数为 256 个（C0~C255），有五种类型，以编号区分。该指 令占步数为 3 或 5 步。其指令格式为： 梯形图
语名表
步序 0 1 3
指令 LD RST LD
器件号 说明 X000 X000为C0的复位信号
PLC实验指导书
PLC实验指导书1. 简介PLC（Programmable Logic Controller，可编程逻辑控制器）是一种专门用于工业自动化控制的设备。
本实验指导书旨在帮助学生了解PLC的基本原理和实际应用，提供一系列实验指导，帮助学生掌握PLC的使用方法。
2. 实验设备2.1 PLC主机：本实验使用模拟PLC主机。
具体型号为XXX。
2.2 输入模块：用于接收外部传感器的信号并输入给PLC主机。
具体型号为XXX。
2.3 输出模块：用于控制外部执行机构，如电动阀门、电机等。
具体型号为XXX。
3. 实验一：PLC基本控制原理3.1 实验目的：通过本实验，学生将了解PLC的基本控制原理，理解PLC工作的流程和信号的输入与输出。
3.2 实验内容：3.2.1 搭建实验电路：将PLC主机、输入模块和输出模块按照指导书上的电路图连接起来。
3.2.2 编写控制程序：使用PLC编程软件，编写一个简单的控制程序，使得当一个开关被按下时，某个输出模块输出高电平。
3.2.3 上载程序到PLC主机：将编写好的控制程序上载到PLC主机中，使其开始运行。
3.2.4 运行实验：按下开关，观察输出模块是否正常工作。
4. 实验二：PLC在自动化流水线中的应用4.1 实验目的：通过本实验，学生将了解PLC在自动化流水线中的应用，学会使用PLC进行自动化生产控制。
4.2 实验内容：4.2.1 搭建实验电路：按照指导书上的电路图，搭建一个模拟的自动化流水线系统，包括传送带、气缸等。
4.2.2 编写控制程序：使用PLC编程软件，编写一个控制程序，使得流水线能够按照一定的节奏，自动将产品输送到下一个工位。
4.2.3 上载程序到PLC主机：将编写好的控制程序上载到PLC主机中，使其开始运行。
4.2.4 运行实验：观察流水线系统是否按照预期工作，产品是否能够顺利地传送到下一个工位。
5. 实验三：PLC在温度控制系统中的应用5.1 实验目的：通过本实验，学生将了解PLC在温度控制系统中的应用，学会使用PLC进行温度的测量和控制。
plc实验报告(6个)
输入
输出
开始 1# 2# 3#
1#灯 2#灯 3#灯
00000 00001 00002 00003
01000 01001 01002
五、接线
PLC
COM
COM
COM
24v 0v
+24
COM
SB1
SB2
SB3
SB4
抢答器输入
L1
L2
L3
抢答器输出
六、系统软件设计
（1）梯形图编程
ORLD
LD TIM017
ANDNOT TIM018
ORLD
OUT
LD TIM003
ANDNOT TIM004
OUT
LD TIM008
ANDNOT TIM009
OUT
LD TIM013
ANDNOT TIM014
OUT
LD TIM018
ANDNOT TIM019
OUT
七、实验调试
按下SB1后，流水灯是否按照控制顺序依次点亮，循环。复位键按下，则从新循环。实验使用定时器控制实现装配流水线，并成功运行。
TIM 001 #0020
TIM 002 #0030
TIM 003 #0040
TIM 004 #0050
TIM 005 #0060
TIM 006 #0070
TIM 007 #0080
TIM 008 #0090
TIM 009 #0100
TIM 010 #0110
TIM 011 #0120
TIM 012 #0130
（6）按动停止按钮后，A、B、C3组喷头全部停止。
三、设计思路
（1）控制系统图
（整理）PLC实验报告.
（整理）PLC实验报告.PLC实验报告第三章：实验任务书§3-1 基本实验实验⼀: 基本逻辑指令实验⼀、实验⽬的: 掌握可编程序控制器的操作⽅法,熟悉基本指令以及实验设备的使⽤⽅法。
⼆、实验设备 1.可编程控制器2.编程器或计算机编程软件（cx-p）3 .SAC-PC可编程序控制器教学实验设备三、实验任务: 按照下⾯给出的控制要求编写梯形图程序, 输⼊到可编程序控制器中运⾏,根据运⾏情况进⾏调试、修改程序,直到通过为⽌。
1.⾛廊灯两地控制I/O分配:0（01000）⾛廊灯声光显⽰区2.⾛廊灯三地控制I/O分配:0（01000）⾛廊灯声光显⽰区3.圆盘正反转控制1 电机反转旋转区反转端⼦4.⼩车直线⾏驶正反向⾃动往返控制实验⼆: 计时器指令实验实验⽬的: 熟悉计时器指令以及实验设备的使⽤⽅法。
实验设备: 略。
实验任务: 按照下⾯给出的控制要求编写梯形图程序。
1.通电延时控制输⼊ 0 ON OFF输出 0 ONOFF2.断电延时控制输⼊ 0 ONOFF输出 0 ONOFF3.通电断电延时控制输⼊0 ONOFF 输出0 ON OFF4.闪光报警控制输⼊0 ONOFF输出0 ONOFF 1秒2秒实验三: 计数器指令实验实验⽬的: 熟悉计数器指令。
实验任务: 按照下⾯给出的控制要求编写梯形图程序。
1.按钮计数控制按钮按下3次,信号灯亮;再按2次,灯灭。
2.⽤计数器构成计时器(有断电记忆功能)3.圆盘旋转计数、计时控制圆盘电机起动后, 旋转⼀周(对应光电开关产⽣8个计数脉冲)后,停1秒,然后再转⼀周……,以此规律重复, 直到按下停⽌按钮时为⽌。
4.测扫描频率⽤计数器、⾼速计时器测CPU每秒扫描程序次数。
⽤编程器监控⽅式,观察计数器每秒所记录下的程序扫描次数。
实验四: 微分指令、锁存器指令实验实验⽬的: 熟悉微分指令、锁存器指令。
实验任务:1.按钮操作叫响提⽰有按钮操作时,⽆论时间长短,蜂鸣器发出1秒声响。
