煤矿开采学2之第二章采煤方法的概念及分类
煤矿开采技术——采煤方法概述
第五章采煤方法概述第一节采煤方法概念及分类第二节采煤方法的选择第三节采煤方法发展方向目的要求：1、了解采煤方法发展方向2、掌握采煤方法概念及分类3、掌握采煤方法的选择重点、难点和突破的方法：重点：1、采煤方法概念及分类2、采煤方法的选择难点：采煤方法的选择突破方法：1、详细讲解2、根据工程实例讲述教学内容和步骤第一节采煤方法概念及分类一、基本概念1.采场在采区内，用来直接大量开采煤炭资源的场所，称为采场。
2.采煤工作面在采场内进行采煤的煤层暴露面称为煤壁，又称为采煤工作面。
在实际工作中，采煤工作面就是采煤作业的场地，与采场是同义语。
3.采煤工作在采场内，为了开采煤炭资源所进行的一系列工作，称为采煤工作。
采煤工作包括破煤、装煤、运煤、支护、采空区处理等基本工序及其辅助工序。
4.采煤工艺由于煤层的自然赋存条件和采用的采煤机械不同，完成采煤工作各道工序的方法也不同，在进行的顺序、时间和空间上必须有规律地加以安排和配合。
这种在采煤工作面内各道工序按照一定顺序完成的方法及其相互配合称为采煤工艺。
5.采煤系统采煤系统是指采区内的巷道布置系统以及为了正常生产而建立的采区内用于运输、通风等目的的生产系统。
通常是由一系列的准备巷道和回采巷道构成的。
6.采煤方法采煤方法是指采煤系统和采煤工艺的综合及其在时间、空间上的相互配合。
不同采煤工艺与采区内相关巷道布置的组合，构成了不同的采煤方法。
二、采煤方法分类（如图所示）（一）壁式体系采煤法壁式体系采煤法一般以长壁工作面采煤为主要特征，是目前我国应用最普遍的一种采煤方法，其产量约占到国有重点煤矿产量的95%以上。
（1）根据开采技术条件煤层按倾角分类：地下开采露天开采近水平煤层α<8°α<5°缓倾斜煤层8°~ 25°5°~ 10°倾斜煤层25°~ 45°10°~ 45°急倾斜煤层α> 45°α>（2）根据开采技术条件煤层按厚度分类：地下开采(m) 露天开采(m) 薄煤层M<1.3 M< 3.5中厚煤层 1.3 ~ 3.5 3.5 ~ 10 厚煤层M >3.5 M > 10 (3)按采煤工艺分：爆破采煤法普通机械化采煤法综合机械化采煤法(4)按采空区处理方法分：垮落采煤法刀柱（煤柱支撑）法充填采煤法(5)按推进方向分:走向长壁采煤法倾斜长壁采煤法（俯斜，仰斜）1.壁式采煤法的特点（1）在采煤工作面的两端至少布置一条巷道，构成完整的生产系统。

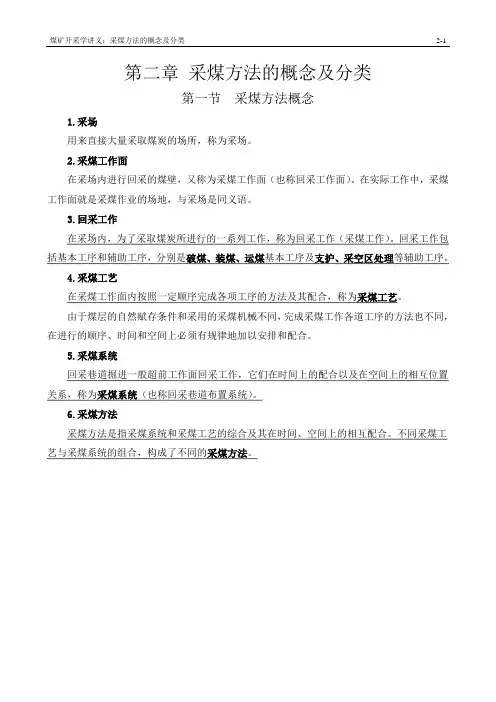

02采煤方法概念及分类
第二章采煤方法的概念及分类第一节采煤方法概念1.采场用来直接大量采取煤炭的场所，称为采场。
2.采煤工作面在采场内进行回采的煤壁，又称为采煤工作面（也称回采工作面）。
在实际工作中，采煤工作面就是采煤作业的场地，与采场是同义语。
3.回采工作在采场内，为了采取煤炭所进行的一系列工作，称为回采工作（采煤工作）。
回采工作包括基本工序和辅助工序，分别是破煤、装煤、运煤基本工序及支护、采空区处理等辅助工序。
4.采煤工艺在采煤工作面内按照一定顺序完成各项工序的方法及其配合，称为采煤工艺。
由于煤层的自然赋存条件和采用的采煤机械不同，完成采煤工作各道工序的方法也不同，在进行的顺序、时间和空间上必须有规律地加以安排和配合。
5.采煤系统回采巷道掘进一般超前工作面回采工作，它们在时间上的配合以及在空间上的相互位置关系，称为采煤系统（也称回采巷道布置系统）。
6.采煤方法采煤方法是指采煤系统和采煤工艺的综合及其在时间、空间上的相互配合。
不同采煤工艺与采煤系统的组合，构成了不同的采煤方法。
第二节采煤方法分类及应用概况一、采煤方法分类图2－1 采煤方法分类我国采煤方法按工作面的长度分为壁式体系采煤法和柱式体系采煤法两种。
二、壁式体系采煤法壁式体系采煤法一般以长壁工作面采煤为主要特征，是目前我国应用最普遍的一种采煤方法，其产量约占到国有重点煤矿产量的95%以上。
1.壁式采煤法的特点（1）工作面较长：一般为120-180m；先进国家在200m以上。
（2）工作面两端至少各有一条巷道，用于运输和通风；（3）随工作面的推进，要有计划地处理采空区；（4）采下的煤沿平行于工作面的方向运出采场。
2.壁式体系采煤法的类型（1）按煤层倾角的大小，可分为缓斜、倾斜煤层采煤法和急斜煤层采煤法。
（2）按开采煤层的厚度大小，可分为薄煤层采煤法，中厚煤层采煤法、厚煤层采煤法。
（3）按工作面布置和推进方向同，分为走向长壁采煤法和倾斜长壁采煤法。
倾斜长壁采煤法又分为仰斜长壁和俯斜长壁两种类型；（4）按工作面采煤工艺不同，分为爆破采煤法（炮采）、普通机械化采煤法（普采）和综合机械化采煤法（综采）；（5）按工作面采空区的处理方法不同，分为全部垮落采煤法、煤柱支撑（刀柱）采煤法、充填采煤法、缓慢下沉采煤法；（6）按开采时煤层是否分层，分为整层采煤法和分层采煤法。
采煤方法概念及分类
第七章（书上第二章）§7.1采煤方法的概念任何一种采煤方法均包括二项主要内容：采煤系统、回采工艺。
1、采场：直接大量采取煤炭的场所称采场；也叫采煤工作面，采煤礃子面。
2、回采工作面：采场内进行回采的煤壁称回采工作面。
一般通俗称采场为回采工作面。
3、回采工作：在采场内，为采出煤炭所进行的一系列工作。
由5个字组成：破、装、运（采煤过程）、支、控（顶板管理）。
4、辅助工作：为正常完成回采工作面的工作而需要做的辅助工作或服务工作。
如：移溜、洒水、灌浆、端头支护、通风、运料、顺槽支护、工作面标准化管理的工作等。
5、回采工艺：在回采工作面，按照一定顺序完成各项回采工作的方法及其配合，称为回采工艺；煤层自然条件不同，采用机械不同，完成这些工序的方法就不同，在进行的时间、顺序、空间上都有一定的规律。
6、回采工艺过程：在一定时间内，按照一定顺序完成回采工作各项工序的过程称回采工艺过程。
7、采煤系统：回采巷道与采场的回采工作在时间上的配合和空间上的相互关系称回采巷道布置系统，也叫采煤系统。
8、采煤方法：采煤系统与回采工艺的组合。
新的设备具有新的回采工艺，要求有新的采煤系统。
采煤系统又会促进回采工艺的改造，互相影响。
§7.2采煤方法的分类及应用情况我国幅源辽阔，地质条件差异很大，各种各样的采煤方法很多。
见表2-1，根据其特点，分成各种类型，见图2-1。
一、壁式体系采煤法以长壁工作面为主，占95%以上的产量。
1、薄及中厚煤层单一长壁的采煤方法一次采全高，整层开采。
图2-2，走向长壁（分成区段、片盘斜井，分段式）55.91%（96年）（图2-2 a）采煤方法旱采水采壁式体系柱式体系房式倾斜短壁式走向短壁式房柱式整层开采整层开采掩护支架水平分层单一长壁倾斜分层放顶煤水平分段放顶煤斜切分层分层开采垮落倾斜长壁走向长壁刀柱下行垮落倾斜长壁走向长壁上行充填柱式体系整层开采倾斜长壁（分带式， ＜12°，仰斜、俯斜）（图2-2b、c）。
煤矿开采学+2(与“采煤”相关文档)共7张PPT
综合机械化采煤法（综采）
普通机械化采煤法（普采）
打眼放炮采煤法（炮采） 风镐落煤采煤法
第2页，共7页。
㈣．按煤层厚度分类
薄及中厚煤层采煤法
厚煤层采煤法：水平分层、倾斜分层、斜切分层、放顶煤等 水平分层—将煤层划分成若干个与水平面平行的分层；
倾斜分层—将煤层划分成若干个与煤层层面平行的分层； 斜切分层—将煤层划分成若干个与水平面成一定夹角的分层。
第1页，共7页。
采煤方法的分类及应用概况
一．采煤方法的分类（分别都应绘图说明） ㈠按采煤工作面长度分类：
长壁式采煤法（壁式体系采煤法）：①走向长壁、②倾斜长壁
短壁式采煤法（柱式体系采煤法）：①房式、②房柱式、③柱式
㈡．按采煤动力分类
机械采煤法（旱采） 水力采煤法（水采）：走向小阶段、漏斗式
地下气（液）化：实验阶段
㈢．按回采连工艺续方式式分类—跨上山、跨石门
㈢厚．煤按 层回采采煤往工法艺：复方水式平式分分—类层、先倾斜从分层左、斜向切右分层，、放再顶煤从等右向左
恒底式—始终沿着煤层底板开采 ② 回采工作—采场内为采取煤炭所进行的一系列工作
目的：理解采煤方法的基本概念，掌握采煤方法的分类。
二．采煤方法的应用概况 缓及倾斜煤层采煤法：前述一般方法
⑤．厚煤层一般怎样开采？
第7页，共7页。
②．工作面两端都有出口（上下顺槽）；
③．对采空区进行处理； ④．工作面采落的煤炭平行工作面运输。 短壁式（柱式体系）采煤法的特点：
①．工作面长度小、数目多、开采与回收设备合一； ②．生产过程中支护及采空区处理工作简单；
③．工作面煤炭运输垂直工作面方向，采煤设备自行行走；
④．工作面通风条件差，回采率较低。
采矿工程煤矿开采学复习重点
采矿⼯程煤矿开采学复习重点复习知识点采煤⽅法概述部分采煤⽅法概述部分⼀、概念1、采场:在采区内，⽤来直接⼤量开采煤炭资源的场所。
2、采煤⼯作⾯：在菜场内进⾏采煤的煤层暴露⾯。
3、采煤⼯艺：采煤⼯作⾯各⼯序所⽤⽅法，设备及其在时间上，空间上的相互配合。
4、采煤系统：采区内的巷道布置系统以及为了正常⽣产⽽建⽴的采区内⽤与运输，通风等⽬的⽣产系统。
5、采煤⽅法：采煤系统和采煤⼯艺的综合及其在时间上的相互配合。
6、壁式体系采煤法：⼀般以长壁⼯作⾯采煤为主要特征，是⽬前我国应⽤最普遍的⼀种采煤⽅法。
7、柱式体系采煤法：以房，柱间隔采煤为主要特征，常见的有巷柱式，房式，房柱式采煤法。
⼆、知识点1、采煤⽅法选择的依据与原则。
采煤⽅法选择的依据所谓采煤⽅法选择的依据是指⼈们在选择采煤⽅法时要考虑的内外部条件和环境，归纳起来有以下⼏个⽅⾯：(⼀)煤层赋存条件1、煤层的倾⾓和厚度2、煤层及围岩特征3、煤层的地质构造4、煤层的含⽔、含⽡斯情况及煤的⾃然发⽕性(⼆)采煤技术发展和装备⽔平主要是指⽣产中采掘设备供应条件和⽣产单位的购买能⼒，以及设备的适⽤条件(三)管理⽔平矿井技术管理⽔平和职⼯素质对采煤⽅法的选择也有影响(四)国家的技术政策、法规和规程国家主管部门会根据实际情况制定⼀些技术政策、法规利规程，以规范和指导煤炭⼯业⽣产，如《煤矿安全规程》⼆、采煤⽅法选择的原则采煤⽅法选择是否合理，直接影响到整个矿井的安全和各项技术经济指标。
必须在严格执⾏国家技术政策、法规和规程的基础上，做到技术先进、经济合理、⽣产安全。
(⼀)技术先进(1)采煤⼯作⾯机械化⽔平⾼、单产⾼(补连塔)。
(2)煤炭质量好。
(3)煤炭采出率⾼。
采区采出率厚煤层不⼩于75％；中厚煤层不⼩于80％；薄煤层不⼩于85％。
5、壁式体系采煤法有什么特点？特点：（1）⼯作⾯长度在80～250m。
（2）⼯作⾯两端各有⼀条巷道，⽤于进风、回风、运煤和运料。
采煤⼯作⾯矿⼭压⼒基本规律部分⼀、概念1、矿⼭压⼒；2、⾃重应⼒；3、构造应⼒；4、矿⼭压⼒显现；5、直接顶初次跨落；6、周期来压；7、初次来压⼆、知识点1、⾃重应⼒和构造应⼒的特点是什么？2、简述开采后上覆岩层移动特征。

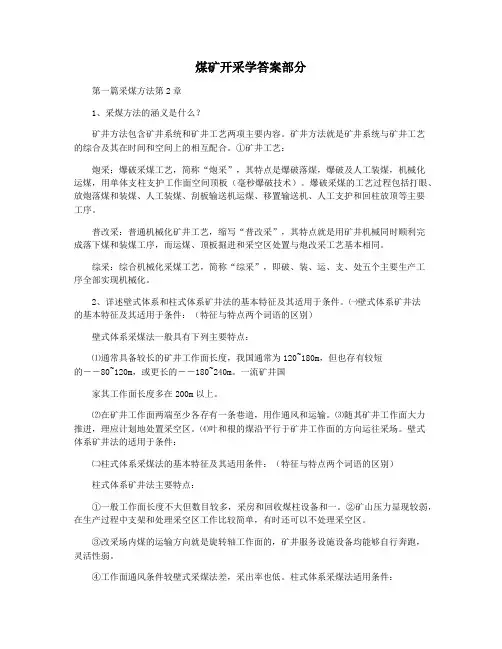

煤矿开采学答案部分
煤矿开采学答案部分第一篇采煤方法第2章1、采煤方法的涵义是什么？矿井方法包含矿井系统和矿井工艺两项主要内容。
矿井方法就是矿井系统与矿井工艺的综合及其在时间和空间上的相互配合。
①矿井工艺：炮采：爆破采煤工艺，简称“炮采”，其特点是爆破落煤，爆破及人工装煤，机械化运煤，用单体支柱支护工作面空间顶板（毫秒爆破技术）。
爆破采煤的工艺过程包括打眼、放炮落煤和装煤、人工装煤、刮板输送机运煤、移置输送机、人工支护和回柱放顶等主要工序。
普改采：普通机械化矿井工艺，缩写“普改采”，其特点就是用矿井机械同时顺利完成落下煤和装煤工序，而运煤、顶板掘进和采空区处置与炮改采工艺基本相同。
综采：综合机械化采煤工艺，简称“综采”，即破、装、运、支、处五个主要生产工序全部实现机械化。
2、详述壁式体系和柱式体系矿井法的基本特征及其适用于条件。
㈠壁式体系矿井法的基本特征及其适用于条件：（特征与特点两个词语的区别）壁式体系采煤法一般具有下列主要特点：⑴通常具备较长的矿井工作面长度，我国通常为120~180m，但也存有较短的――80~120m，或更长的――180~240m。
一流矿井国家其工作面长度多在200m以上。
⑵在矿井工作面两端至少各存有一条巷道，用作通风和运输。
⑶随其矿井工作面大力推进，理应计划地处置采空区。
⑷叶和根的煤沿平行于矿井工作面的方向运往采场。
壁式体系矿井法的适用于条件：㈡柱式体系采煤法的基本特征及其适用条件：（特征与特点两个词语的区别）柱式体系矿井法主要特点：①一般工作面长度不大但数目较多，采房和回收煤柱设备和一。
②矿山压力显现较弱，在生产过程中支架和处理采空区工作比较简单，有时还可以不处理采空区。
③改采场内煤的运输方向就是旋转轴工作面的，矿井服务设施设备均能够自行奔跑，灵活性弱。
④工作面通风条件较壁式采煤法差，采出率也低。
柱式体系采煤法适用条件：机械化的柱式矿井法，采用条件较严苛，其发展受一定管制。
通常用作埋较厚的将近水平厚及中厚煤层，并建议顶板较好、瓦斯喷出量较太少。
第二章 采煤方法的概念及分类.
1.3 ~ 3.5
厚煤层
M >3.5
薄及中厚煤层采煤法
厚煤层采煤法
分层开采
整层开采
露天开采(m) M< 3.5 3.5 ~ 10 M > 10
按采煤工艺分 ：
爆破采煤法
普通机械化采煤法
综合机械化采煤法
按采空区处理方法分:
（老塘）
垮落采煤法
刀柱（煤柱支撑）法
充填采煤法
按推进方向分:
走Байду номын сангаас长壁采煤法
第二章 采煤方法的概念及分类 第一节 采煤方法概念
基本概念 1、采场 用来直接大量开采煤炭的场所， 称为采场。 2、采煤工作面 在采场内进行采煤的煤层 暴露面称为煤壁，又称为采煤工作面。 在实际工作中，采煤工作面就是采煤作业 的场地，与采场是同义语。
3、采煤工作 在采场内，为了开采煤炭资源所进行的一 系列工作，称为采煤工作。 采煤工作包括破煤、装煤、运煤、支护、 采空区处理等基本工序及其辅助工序。 4、采煤工艺 采煤工作面各工序所用方法、设备及其在 时间上、空间上的相互配合。
缓倾斜煤层 8° ~ 25°
倾斜煤层
25° ~ 45°
急倾斜煤层 α > 45°
近水平煤层采煤法
缓倾斜煤层采煤法
倾斜煤层采煤法 急倾斜煤层采煤法
露天开采 α<5° 5° ~ 10° 10° ~ 45°
α > 45°
按厚度分：
根据开采技术条件煤层按厚度分类：
地下开采 (m)
薄煤层
M<1.3
中厚煤层
倾斜分层
1
2
α
(a)
厚煤层分层间开采顺序：下行式和上行式 一般为下行式
采煤方法课件
2005年月日2.1 采煤方法的概念采煤方法——采煤系统与回采工艺的综合2.2 采煤方法的分类及应用情况分两种体系：壁式体系——产量94%，广泛应用。
柱式体系——很少应用。
适用条件：埋藏浅(压力小)，近水平(机械化柱式采煤)。
薄及中厚煤层，顶板较好，沼气少，三下一上采煤。
房打通了就是联络巷，矿压显现较弱。
第三章单一走向长壁采煤法回采工艺三种：1、炮采——爆破落煤，爆破及人工装煤，机械化运煤，单体柱支护。
2、普采——采煤机落煤，机械及人工装煤，机械化运煤，单体柱支护。
3、综采——采煤机落煤，机械及人工装煤，机械化运煤，液压支架支护。
3.1 爆破采煤回采工艺3.1.1 爆破落煤一、工序：打眼，装药，添炮泥，联炮线，放炮。
要求：采用不同的参数。
二、炮眼布置：单排眼对眼双排眼三花眼三排眼三角眼三、炮眼角度四、炮眼深度：大于进度，进度0.8；1.0；1.2。
五、装药量：150-600g/每孔六、一次起爆数：几个到几十个不等。
顶板不好，间隔爆破。
采用串联法。
3.1.2装煤与运煤一、装煤：爆破装煤，人工装煤，机械化装煤。
二、运煤：SGW—40或SGW—44型刮板运输机。
移动千斤顶一台/6m，机头机尾各3台。
3.1.3工作面支护和采空区处理一、工作面支护1、支柱类型：单体支柱和金属摩擦支柱。
2、布置形式a、正悬臂齐梁直线柱，常用。
b、正悬臂错梁三角柱，很少用。
3、控顶排数：最小三排，最大五排，推进一次或两次放顶一次。
4、特种支柱：切顶墩柱木支柱：丛柱，密集，木垛，斜撑二、采空区处理：尽量采用全部跨落法。
1、全部跨落法——当工作面从开切眼推进一定距离后，主动撤除采煤工作空间以外的支架，使直接顶自然垮落，以后，随着工作面推进，每隔一定距离就按计划回柱放顶。
一般是三、五排放顶或三、四排放顶。
2、最大控顶距——工作空间达到的允许最大宽度。
3、最小控顶距——回采工作所需要的最小宽度。
4、两者之差是放顶步距。
5、放顶方法回柱绞车回拄——木支柱。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一节采煤方法的概念
包括两项主要内容：采煤系统采煤工艺
1.采场—在采区内，用来直接大量开采煤炭资源的场所，称为采场。
2.采煤工作面—在采场内进行采煤的煤层暴露面称为煤壁，又称为采煤工作面。
在实际工作中，采煤工作面就是采煤作业的场地。
3.采煤工作—在采场内，为了开采煤炭资源所进行的一系列工作，称为采煤工作。
采煤工作包括破煤、装煤、运煤、支护、采空区处理等基本工序及其辅助工序。
采煤系统—指采区内的巷道布置系统与生产系统的组合。
采煤工艺—采煤工作面各工序所用方法、设备及其在时间上、空间上的相互配合。
第二节采煤方法的分类及应用概况•我国采煤方法呈多样化，技术成熟的采煤方
法有50余种。
•主要采用的采煤方法
•壁式体系采煤法
•柱式体系采煤法
水平分层
采煤方法
早
采
水
采
壁式体系
柱式体系
柱式体系
单一长壁
放顶煤
整层开采
斜切分层
水平分段放顶煤
倾斜分层
掩护支架
分层开采
整层开采
整层开采
房式
房柱式
倾斜短壁式
走向短壁式
走向长壁
倾斜长壁
走向长壁
倾斜长壁
下行垮落
上行充填
垮落
刀柱采煤方法分类
1.壁式体系采煤法
壁式体系采煤法
一般特点:
工作面较长，80 250m
工作面两端，一般至少各有一条回采巷道
一般顶板暴露面积大，矿山压力显现较为强烈
工作面运煤的刮板输送机与工作面平行
采煤方法分类
❑按倾角分：
根据开采技术条件煤层按倾角分类：
地下开采露天开采
近水平煤层α<8°α<5°
缓倾斜煤层8°~25°5°~10°
倾斜煤层25°~45°10°~45°
急倾斜煤层α>45°α>45°
近水平煤层采煤法
缓倾斜煤层采煤法
倾斜煤层采煤法
急倾斜煤层采煤法
采煤方法分类
❑按厚度分：
根据开采技术条件煤层按厚度分类：
地下开采(m)露天开采(m)薄煤层M<1.3M<3.5
中厚煤层 1.3~3.5 3.5~10
厚煤层M>3.5M>10
薄及中厚煤层采煤法
厚煤层采煤法
分层开采
整层开采
采煤方法分类❑按采煤工艺分：
爆破采煤法
普通机械化采煤法
综合机械化采煤法
采煤方法分类❑按采空区处理方法分:
垮落采煤法
刀柱（煤柱支撑）法
充填采煤法
❑按推进方向分:
走向长壁采煤法
倾斜长壁采煤法（俯斜，仰斜）
单一长壁垮落采煤法
1
2
3
4
3
5
(a )
(b )
(c )
(a) 走向长壁，(b) 倾斜长壁（仰斜），(c) 倾斜长壁（俯斜）
刀柱（煤柱支撑）法
6~460~40m
m
采煤方法分类
按厚煤层分层方法分：
倾斜分层
水平分层
斜切分层
倾斜分层—将厚煤层分成若干与煤层层面相平行的分层，然后逐层开采。
水平分层—将厚煤层分成若干与水平面相平行的分层，然后逐层开采。
斜切分层—将厚煤层分成若干与水平面成一定角度（25︒~30︒）的分层，然后逐层开采。
倾斜分层
α2
1
(a)
厚煤层分层间开采顺序：下行式和上行式
一般为下行式
水平分层与斜切分层
12
β
1
2
α
a 厚煤层整层放顶煤开采
厚煤层整层开采：
放顶煤开采
(c)
2.柱式体系采煤法（短壁体系采煤法）
房式采煤法
房柱式采煤法
煤房比较窄5 7m
采掘合一
煤柱支撑顶板
房柱式采煤法
1
2
小结
1.开采方法及采煤工艺
井巷布置
开采部署
采煤工艺
2.采煤方法分类
不同的采煤系统配合相应的采煤工艺，构成不同的采煤方法
作业：P15 2,3,4题。
