安利索门机说明书公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]1．确认及安装注 意受损的变频器和零部件不全的变频器，切勿安装。

请安装在金属等不易燃烧的材料上，以免发生火灾。

安装时请不要抓在外壳或两端接线端子上，当心掉下来压脚，有受伤的危险。

请确定已安装牢靠。

否则，可能会掉下来砸伤人。

2．布线注 意请确认交流主回路电源的电压与变频器的额定电压是否一致。

切勿对变频器进行耐电压试验。

请勿将电源接到输出U 、V 、W 端子上。

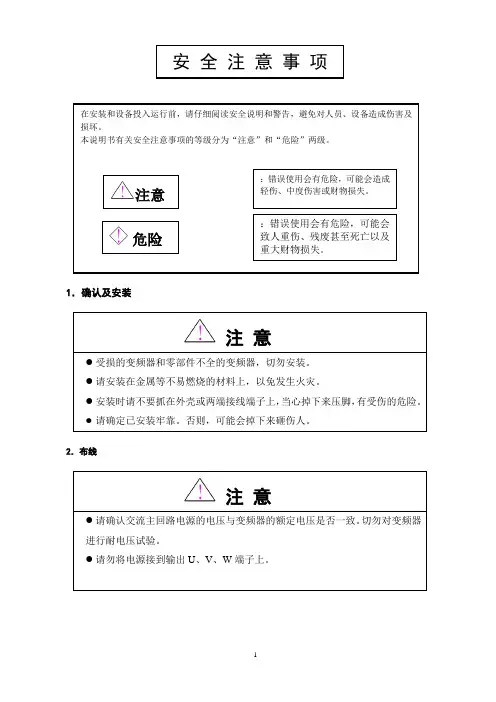

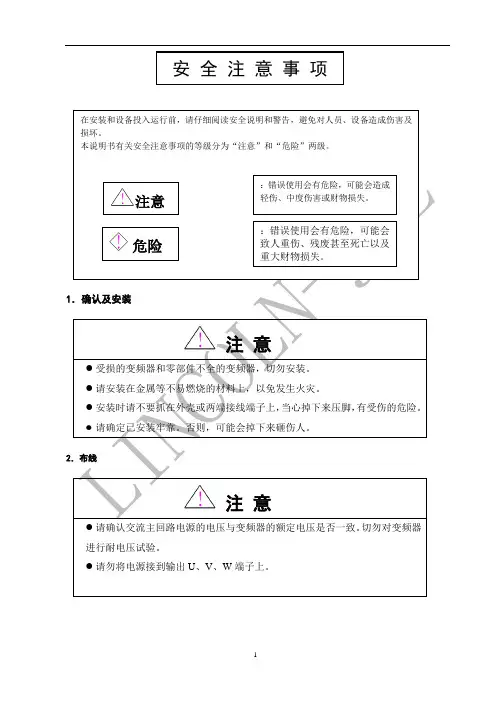

安 全 注 意 事 项在安装和设备投入运行前，请仔细阅读安全说明和警告，避免对人员、设备造成伤害及损坏。

本说明书有关安全注意事项的等级分为“注意”和“危险”两级。

注意 危险：错误使用会有危险，可能会致人重伤、残废甚至死亡以及重大财物损失。

：错误使用会有危险，可能会造成轻伤、中度伤害或财物损失。

危险接线前，请确认输入电源是否处于OFF状态。

只允许连接交流单相220V的输入电源，本设备必须接地（NEC和其它应用标准）。

非专业电气工程人员，请勿进行接线作业。

3．操作和运行注意因散热片温度会变得很高，所以，请不要触摸，以免被烫伤。

请勿随意变更变频器的设定，本变频器在出厂时已经进行了适当的设定。

危险请务必在装上外壳后再接通电源。

接通电源前请将开关置于OFF位置。

变频器通电时，即使在停机状态也不要触摸变频器的端子，以免触电。

4．维护和检查危险检查要在切断电源5分钟后进行，否则有触电的危险。

检查和维护要由专业人员进行变频器的端子在通电情况下切勿触摸，端子上有高电压，非常危险。

进行检查、维护作业时请使用绝缘工具，并避免手上佩带手表、戒指等金属物。

5．其它危险绝对禁止对变频器进行改造，以免发生伤亡事故。

目录1、安全注意事项-------------------------------------------------------------------------------12．目录 ------------------------------------------------------------------------------------------23．接线 ------------------------------------------------------------------------------------------43—1 变频器接线图 ---------------------------------------------------------------------43—2 控制器接线--------------------------------------------------------------------------54．操作 -------------------------------------------------------------------------------------------64—1 各按键功能及指示 -----------------------------------------------------------------64—2 基本操作 -----------------------------------------------------------------------------74—3 系统参数 -----------------------------------------------------------------------------75．其它参数 ------------------------------------------------------------------------------------105—1 相关技术参数 -----------------------------------------------------------------------105—2 电气参数 -----------------------------------------------------------------------------106．调试说明 ------------------------------------------------------------------------------------116-1两个关键词的解释---------------------------------------------------------------------116-2门机控制器调试的具体步骤---------------------------------------------------------117．故障处理 -------------------------------------------------------------------------------------138、其它---------------------------------------------------------------------------------------------138—1 废物处理 ------------------------------------------------------------------------------138—2 咨询修理 ------------------------------------------------------------------------------139、附页---------------------------------------------------------------------------------------------14附页1：门机安装注意事项-----------------------------------------------------------------14附页2：双折门机直梁安装示意图--------------------------------------------------------15附页3；轿顶安装示意图--------------------------------------------------------------------161-12、外观和各部分的名称安利索变频器接线图3-1 控制器接线注：P3开关门指令输入，要求是开关量无源输入。

P4所有输出均为继电器触点输出。

DC：24V，2A；AC：220V/110V 1AP5外接开关门到位输入开关（光电开关），要求低有效输出。

3-2方框图4．操作4-1 各按键功用及指示注意所有的参数必须由合格的人员输入，要特别注意安全警告OOUT COUT OIN CIN OSIN CSINP▲▼Caution:Before adjustment read theoperating manual.4-2 基本操作设定的基本操作方法如下所示。

这种方法用来设定开门总速度值从s上升至s，其它参数设定请参阅功能表。

4-3 系统参数可以通过前面板上的薄膜型按键改变和设定参数，以调节出所需要的开关门特性。

例如开关速度等。

被选定的参数号和设定的参数值通过四位LED显示屏显示出来。

同时可参看上页曲线图进行调整。

※注：设定参数时必须先断开开关门输入信号，否则按P键将不起作用。

如果间断性地按△或▽键，数值将一步一步地改变，如果长时间地按下这些键，数值将快速地改变。

如果出现不慎将参数错误设定，通过将参数F017设定为1，参数功能参数范围［出厂设置］说明/注释F000未用F001关门时加速度0030—00100［0080］60根据不同门宽及开关门所需求的舒适度调整，数值增大时斜率增加，减少时，斜率降低。

如果开门宽度过少，调整此参数值过少会影响关门总速度。

F002关门总速度0030—0100设定关门最高速度。

※注：参数F022—F032由厂方设定，一般情况下用户勿须现场设定。

5．其它参数5-1 相关技术参数5—2 电气参数6．调试说明6-1 两个关键词的解释1）脱机运行状态：脱开电梯主控制器、脱开层门装置，门机单独运行的状态。

2）外接开门到位开关和关门到位开关：在门机底板上安装的光电开关被遮挡产生输出，门机控制器得到开门到位或关门到位信号。

开门到位、关门到位时通。

6-2、门机控制器调试的具体步骤1）按照顺序安装门机完毕，调整好门机高度和位置、轿门扇、门刀；让门机处于脱机运行状态，保证轿门无阻碍开门到位和关门到位。

2）检查门机控制器的输入电源：AC110V±15%；如电源电压不在AC110V±15%范围内，切勿上电，否则会损坏门机控制器。

3）确认输入电源电压正常，打开门机控制器电源开关。

初上电，门机控制器显示已存出厂门宽度脉冲数（或上次自学习门宽度脉冲数），并保持当前位置不动作，直到门机接收到开关门指令信号，门机按指令执行低速开门或关门，直到开门到位或关门到位开关导通，门机进入正常工作状态。

门机一直处于低速开关门状态是因为没有接收到开关门到位开关信号。

有下列情况之一有可能造成没有开关门到位信号输入：①插件P5松动或插件P5到光电开关连线故障。

插紧插件或正确连线。

②门位置插板同光电开关位置不匹配，不能让光电开关动作（光电开关导通时其发光二极管点亮且门机控制器相应指示灯点亮），可根据发光二极管指示调整光电开关位置，使开关门到位时光电开关导通。

注意：光电开关位置调整后必须重新进行门宽度自学习，否则开关门曲线不正常容易导致撞击或异常爬行③如果插板进入光电开关内能有效遮挡其内部槽口，但发光二极管仍无法点亮，则该光电开关损坏，更换同型号光电开关即可。

4）通常情况，门机出厂已调试完毕，在现场初上电，只要门机开门或关门到位后，门机控制器即可进行正常开关门，先用短接线连接P3端子或面板上的△、▽键来进行开关门操作，关门过程面板显示门宽度脉冲数最大，依次递减，直至关门到位显示为0000；开门过程面板显示0000，依次递增，直至开门到位显示门宽最大脉冲数。

如关门到位后面板显示为000X（X在0-10之内）属正常。

5）根据现场实际情况，调整相关参数，直到达到理想运行曲线。

如关门到位门板有撞击声，把F004的参数改小，F005的参数改大一点；关门到位门刀不能打开，除调整相关的机械装装置（请参照门机安装门刀调整部分），将F004的参数改大，或将F005的参数改小。
