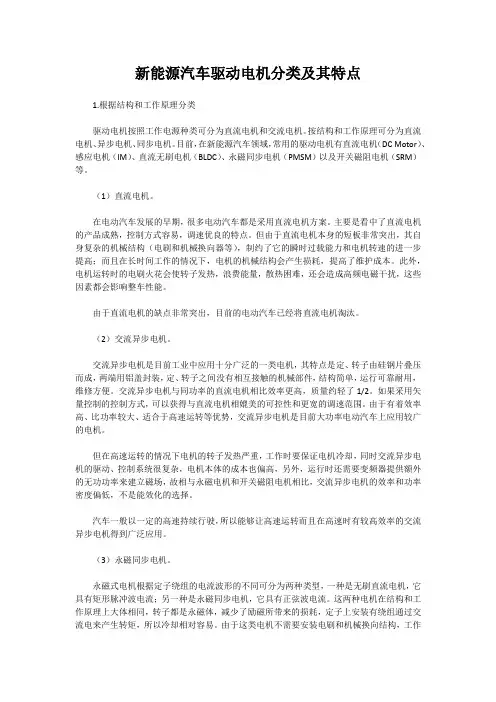

新能源汽车驱动电机分类及其特点
新能源汽车驱动电机分类及其特点1.根据结构和工作原理分类驱动电机按照工作电源种类可分为直流电机和交流电机。
按结构和工作原理可分为直流电机、异步电机、同步电机。
目前，在新能源汽车领域，常用的驱动电机有直流电机（DC Motor）、感应电机（IM）、直流无刷电机（BLDC）、永磁同步电机（PMSM）以及开关磁阻电机（SRM）等。
（1）直流电机。
在电动汽车发展的早期，很多电动汽车都是采用直流电机方案。
主要是看中了直流电机的产品成熟，控制方式容易，调速优良的特点。
但由于直流电机本身的短板非常突出，其自身复杂的机械结构（电刷和机械换向器等），制约了它的瞬时过载能力和电机转速的进一步提高；而且在长时间工作的情况下，电机的机械结构会产生损耗，提高了维护成本。
此外，电机运转时的电刷火花会使转子发热，浪费能量，散热困难，还会造成高频电磁干扰，这些因素都会影响整车性能。
由于直流电机的缺点非常突出，目前的电动汽车已经将直流电机淘汰。
（2）交流异步电机。
交流异步电机是目前工业中应用十分广泛的一类电机，其特点是定、转子由硅钢片叠压而成，两端用铝盖封装，定、转子之间没有相互接触的机械部件，结构简单，运行可靠耐用，维修方便。
交流异步电机与同功率的直流电机相比效率更高，质量约轻了1/2。
如果采用矢量控制的控制方式，可以获得与直流电机相媲美的可控性和更宽的调速范围。
由于有着效率高、比功率较大、适合于高速运转等优势，交流异步电机是目前大功率电动汽车上应用较广的电机。
但在高速运转的情况下电机的转子发热严重，工作时要保证电机冷却，同时交流异步电机的驱动、控制系统很复杂，电机本体的成本也偏高，另外，运行时还需要变频器提供额外的无功功率来建立磁场，故相与永磁电机和开关磁阻电机相比，交流异步电机的效率和功率密度偏低，不是能效化的选择。
汽车一般以一定的高速持续行驶，所以能够让高速运转而且在高速时有较高效率的交流异步电机得到广泛应用。
（3）永磁同步电机。
不同新能源乘用车的驱动电机类型和参数
第一部分：引言作为汽车行业发展的新热点，新能源乘用车在市场上越来越受到关注。
在新能源乘用车中，驱动电机是至关重要的组成部分之一。
不同的驱动电机类型和参数对于车辆性能和续航能力都有着重要的影响。
本文将深入探讨不同新能源乘用车的驱动电机类型和参数，帮助读者更全面地了解这一话题。
第二部分：驱动电机类型1. 交流驱动电机在众多新能源乘用车中，使用交流驱动电机的车型较为常见。
交流驱动电机具有响应速度快、输出扭矩大的特点，适合于提供优越的加速性能和动力输出。
然而，由于其结构复杂、成本较高，以及需要匹配的控制系统较为复杂，因此在应用中还存在一定的挑战。
2. 直流驱动电机相对于交流驱动电机，直流驱动电机在新能源乘用车中的应用相对较少。
然而，直流驱动电机由于结构简单、容易控制、维护成本低等优点，仍然在一些特定的车型中得到了应用。
尤其是在一些小型电动车和混动车中，直流驱动电机依然具有一定的市场份额。
3. 额外类型除了交流和直流驱动电机之外，还有一些新型驱动电机类型在新能源乘用车中得到了应用。
永磁同步电机、感应电机等，它们各自具有独特的特点和优势，在车辆性能和续航方面都有着重要作用。
第三部分：驱动电机参数1. 驱动电机功率驱动电机的功率直接关系到车辆的加速性能和动力输出。
通常情况下，功率更大的驱动电机可以带来更好的车辆性能。
但是，功率过大也可能导致车辆能耗增加，影响续航能力。
在选择驱动电机时需要权衡各方因素。
2. 最大扭矩最大扭矩是衡量驱动电机输出动力的重要参数之一。
与功率相比，最大扭矩更多地影响到了车辆的起步、爬坡和过弯性能。
在选择驱动电机时，需要根据车辆用途和需求来合理选择最大扭矩参数。
3. 效率驱动电机的效率直接关系到了能源利用的效果。
高效率的驱动电机可以在一定程度上提高车辆的续航能力，降低能源消耗。
在新能源乘用车中，选择高效率的驱动电机显得尤为重要。
第四部分：加入个人观点和理解在选择新能源乘用车时，驱动电机类型和参数是非常重要的考量因素。
新能源汽车驱动电机分类及其特点
新能源汽车驱动电机分类及其特点一、直流电机：直流电机是新能源汽车最早应用的电机之一，其特点是结构简单、可适应宽范围的工作条件。
直流电机具有起动扭矩大、调速性能好、控制方便等特点，适用于电动汽车的低速高扭矩运行。
直流电机的缺点是惯量大、效率低、寿命短、无法很好地适应高速运行的需求。
随着技术的进步，直流电机的性能逐渐改进，目前主要应用于中小型电动车和混合动力汽车。
二、交流异步电机：交流异步电机是目前新能源汽车中最为常用的驱动电机之一，其特点是结构简单、便于制造、效率高、运行稳定。
交流异步电机的优点是具有较高的功率密度和扭矩密度，适用于中高速运行的场景。
但是，交流异步电机的控制和调速性能相对较差，难以实现无级调速等高级控制功能。
三、交流同步电机：交流同步电机是新能源汽车中技术含量较高的一类电机，其特点是效率高、控制性能好、适应性强。
交流同步电机有较高的能量转换效率，通过电子控制可以实现精确的转速控制。
交流同步电机的缺点是在低转矩运行时效能下降，起动能力相对较弱。
交流同步电机主要用于高速电动汽车和纯电动轻型车辆。
四、永磁同步电机：永磁同步电机是新能源汽车中效率最高的一种驱动电机，其特点是高效率、高功率密度和起动加速性能好。
永磁同步电机的主要优点是具有较高的转矩和功率密度，且在宽速度范围内都能保持高效率。
永磁同步电机的缺点是制造和维护成本较高，且在高速运行时容易发生电磁噪音和磨损。
永磁同步电机广泛应用于电动汽车和混合动力汽车中。
综上所述，不同类型的新能源汽车驱动电机各有特点，适用于不同的工况和需求。
未来随着技术的发展，各类驱动电机将继续优化，以提升其效率和性能，推动新能源汽车行业的发展。
各种电机的特点及典型应用
各种电机的特点及典型应用电机是将电能转化为机械能的设备，广泛应用于工业、交通、农业等领域。
根据不同的工作原理和应用领域，电机可以分为直流电机、交流电机、步进电机和伺服电机等多种类型。
下面将详细介绍各种电机的特点及典型应用。
1. 直流电机（DC Motor）直流电机是利用直流电源供电，通过电流与磁场之间力的相互作用实现电力转换的电机。
其主要特点如下：-转速可调：转速与电压、电流成正比，通过调节电压或电流可以实现转速调节。
-启动和制动能力强：由于直流电机具有较高的起动扭矩，因此适用于大部分需要启动、制动频繁的场合。
-反向性好：通过改变电流的方向可以实现正转与反转。
-稳定性好：适用于对转速稳定性要求较高的场合。
典型应用：-电动汽车：直流电机因其较高的起动扭矩和调速灵活性，逐渐成为电动汽车的首选驱动电机。
-家电产品：如洗衣机、吸尘器、混合机等，直流电机在家电领域中应用广泛。
-动力传输：直流电机常被用于带动传送带、曳引机构等实现物料的输送和搬运。
2. 交流电机（AC Motor）交流电机是利用交流电源供电，通过电流与磁场之间的相互作用实现电力转换的电机。
其主要特点如下：-结构简单：交流电机结构简单，容量大，体积小。
-转速稳定：在额定电压、频率下运行，转速相对稳定。
-使用方便：交流电源广泛，适用于各种场合。
-成本低：与直流电机相比，交流电机制造成本更低。
典型应用：-空调、冰箱、电风扇等家电产品：交流异步电机被广泛应用于家电产品中。
-工业机械：如起重机、输送机、风机、压缩机等巨大的工业设备中，交流电机应用广泛。
-制冷与暖通设备：交流电机被应用于空调机组、冷水机组、风机盘管等机电设备中。
3. 步进电机（Stepper Motor）步进电机是一种将数字脉冲信号转换为角度或者线性位移的电动机。
其主要特点如下：-高精度：步进电机可以非常准确地控制转轴的位置。
-易于控制：步进电机只需提供驱动信号，无需反馈机制，控制比较简单。
新能源汽车电机方面的知识
新能源汽车电机方面的知识
新能源汽车电机是指使用新能源作为动力源的汽车所使用的驱动电机。
新能源汽车电机的主要种类有：
1. 直流电机（DC Motor）：直流电机是最早应用于电动车辆的电机类型之一。
它由电枢和永磁体组成，工作原理是利用电枢和永磁体之间的磁作用力产生转矩。
2. 永磁同步电机（Permanent Magnet Synchronous Motor，PMSM）：永磁同步电机利用永磁体产生磁场，与电枢中的旋转磁场相互作用，从而驱动汽车运动。
3. 感应电机（Induction Motor）：感应电机是一种常用的电动汽车驱动电机，它通过感应电枢中的旋转磁场与定子磁场相互作用，来实现转矩输出。
4. 燃料电池电机（Fuel Cell Motor）：燃料电池电机是使用燃料电池作为动力源的电动汽车驱动电机。
它将燃料电池产生的电能转化为机械能，用于驱动汽车运动。
新能源汽车电机具有以下特点：
1. 高效：新能源汽车电机相比传统内燃机更加高效，转换率更高，能够更充分地利用能源。
2. 轻量化：新能源汽车电机相对于内燃机更为轻量化，减轻车辆自重，提高整车的能效和续航里程。
3. 高转矩密度：新能源汽车电机具有较大的转矩密度，能够提供更高的动力输出，满足车辆的加速性能和行驶需求。
4. 低噪音：新能源汽车电机工作时噪音更低，从根本上降低了汽车行驶产生的噪音污染。
5. 智能控制：新能源汽车电机可与车辆的智能控制系统相连接，实现精确的电力输出和电能回馈，提高驾驶的舒适性和安全性。
新能源汽车电机的发展及应用已成为现代汽车工业的重要方向，它对于降低能源消耗、改善环境污染等具有重要意义。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
用于电动汽车的7种类型电机介绍
电动汽车可以采用7种类型的电机，它们是什么?分别具有什么特点?本视频将给出答案。
用于电动汽车的电机有7种类型，分别是：有刷直流电机、无刷直流电机、永磁同步电机、感应电机、开关磁阻电机、同步磁阻电机和轴向磁通无铁心永磁电机。
有刷直流电机是最简单的直流电机,
它利用电刷通过机械换向将电流传给电机绕组。
电枢或转子是电磁体，磁场是永磁体。
这种电机无需控制器来操作或改变速度，低速时能提供最大扭矩。
缺点是结构笨重、效率低、电刷会生热并导致效率低下，热量在转子中心而难以消除。
因此，有刷直流电机已不再用于电动汽车。
无刷直流电机带永磁体，因无换向器和电刷而被称为无刷。
它采用电子换向，免维护，具有起动转矩大、效率高达95%-98%的牵引特性，适合高功率密度设计。
这种牵引特性使无刷直流电机在电动汽车中应用广泛，适用于最大功率60千瓦的小型汽车。
缺点是恒功率范围有限、扭矩随速度增大而减小、永磁体导致成本高昂。
丰田普锐斯就采用了无刷直流电机。
永磁同步电机的转子上有永磁体，它具有高功率密度和高效率的牵引特性，可用于更高的额定功率，因而比其他电机昂贵。
这种电机能在不同的速度范围内工作，无需齿轮系统。
它高效紧凑，适合轮毂应用，低速时也具有高扭矩。
缺点是在轮毂中高速运行时铁耗严重。
目前永磁同步电机多用于混动和电动汽车，如雪佛兰Bolt、福特Focus、日产Leaf
和宝马i3。
感应电机不像直流电机那样能在固定电压和固定频率下产生高起动转矩。
但这可以利用各种控制方法来改变，如矢量控制或磁场定向控制。
利用这些控制方法，可以在电机起动时获得满足牵引所需的最大扭矩。
鼠笼式感应电机维修少、使用寿命长，设计效率可达92%-95%。
缺点是需要复杂的逆变电路，电机控制困难。
由于成本低，感应电机成为高性能电动汽车的首选。
特斯拉Model
S就是证明感应电机性能高的最好例子。
丰田RA V4 和通用EV1 也使用了这种电机。
开关磁阻电机是具有双重显著性的一类可变磁阻电机，结构简单坚固，转子是一块无绕组或永磁体的叠压钢片。
这减少了转子惯性，有助于提高加速度。
坚固性使这种电机适合高速应用，并能提供高功率密度。
其缺点是控制复杂，增加开关电路还会带来噪声。
同步磁阻电机是一种具有磁阻性质的同步电机，转矩由转子的交、直轴磁阻差异引起，无励磁绕组或永磁体。
这种电机因结构简单坚固而在电动和混动汽车中日益流行。
其优点是无转子损耗，能提供比同样大小的感应电机更高的永久转矩。
轴向磁通无铁心永磁电机是当前最先进的电动汽车用电机。
其外转子无槽，因而无需铁心。
它也无定子铁心，因而重量轻。
气隙磁场的径向分量提供了更高的功率密度。
这种电机的转子可装在车轮侧，定子绕组放在轴上。
无槽设计令其铜损少，效率高，可用空间多。
雷诺Coupe就采用了这种电机。
