电动车电机及电池选型计算
双电机电动汽车电机选型计算

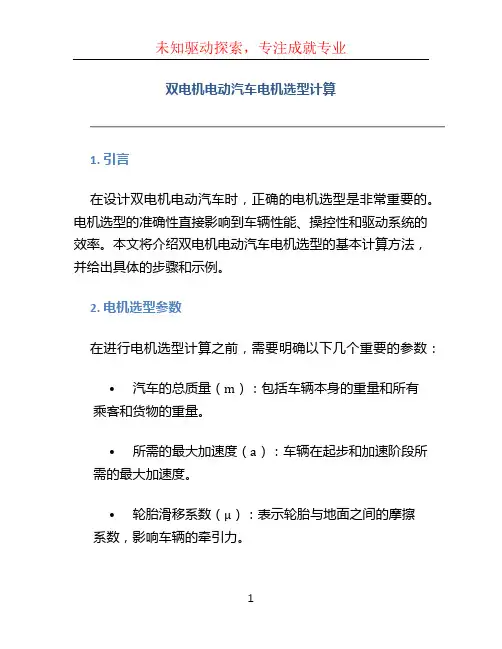

双电机电动汽车电机选型计算1. 引言在设计双电机电动汽车时，正确的电机选型是非常重要的。
电机选型的准确性直接影响到车辆性能、操控性和驱动系统的效率。
本文将介绍双电机电动汽车电机选型的基本计算方法，并给出具体的步骤和示例。
2. 电机选型参数在进行电机选型计算之前，需要明确以下几个重要的参数：•汽车的总质量（m）：包括车辆本身的重量和所有乘客和货物的重量。
•所需的最大加速度（a）：车辆在起步和加速阶段所需的最大加速度。
•轮胎滑移系数（μ）：表示轮胎与地面之间的摩擦系数，影响车辆的牵引力。
•电机的额定功率（P）：表示电机在额定工况下的输出功率。
•电机的转速范围（n_min 和 n_max）：电机能够工作的最低和最高转速。
3. 电机选型计算步骤进行双电机电动汽车的电机选型计算，可以按照以下步骤进行：步骤 1：计算车辆的牵引力需求根据车辆的总质量和最大加速度，可以计算出车辆在起步和加速阶段所需的总牵引力。
牵引力的计算公式如下：F_total = m * a步骤 2：计算每个电机所需的最大输出扭矩根据车辆的牵引力需求和轮胎滑移系数，可以计算出每个电机所需的最大输出扭矩。
每个电机所需的最大输出扭矩的计算公式如下：T_max = F_total / (2 * μ * r)其中，r表示轮胎半径。
步骤 3：确定每个电机的转速范围根据车辆的最高速度和轮胎半径，可以计算出每个电机的转速范围。
每个电机的转速范围的计算公式如下：n_min = 0n_max = v_max / (π * d)其中，v_max表示车辆的最高速度，d表示轮胎直径。
步骤 4：选择合适的电机根据每个电机所需的最大输出扭矩和转速范围，可以选择合适的电机型号。
在市场上有各种不同功率和转速的电机可供选择，根据具体需求进行选择。
4. 示例假设一辆双电机电动汽车，总质量为1000kg，最大加速度为3 m/s²，轮胎滑移系数为0.7，轮胎直径为0.6m，最高速度为100 km/h。
电机选型计算公式总结
电机选型计算公式总结功率：P=FV（线性运动）T=9550P/N(旋转运动)P——功率——WF——力——NV——速度——m/sT——转矩——N.M速度：V=πD N/60X1000D——直径——mmN——转速——rad/min加速度：A=V/tA——加速度——m/s2t——时间——s力矩：T=FL惯性矩：T=JaL——力臂——mm（圆一般为节圆半径R）J ——惯量——kg.m2 a ——角加速度——rad/s21. 圆柱体转动惯量(齿轮、联轴节、丝杠、轴的转动惯量)82MD J =对于钢材：341032-⨯⨯=gLrD J π)(1078.0264s cm kgf L D ⋅⋅⨯-M-圆柱体质量(kg)； D-圆柱体直径(cm)； L-圆柱体长度或厚度(cm)； r-材料比重(gf /cm 3)。
2. 丝杠折算到马达轴上的转动惯量：2i Js J =(kgf·c m·s 2)J s (kgf·c m·s 2)； i-降速比，12z z i =3. 工作台折算到丝杠上的转动惯量g w22⎪⎭⎫ ⎝⎛⋅=n v J π gw2s 2⎪⎭⎫ ⎝⎛=π (kgf·c m·s 2)角加速度a=2πn/60tv -工作台移动速度(cm/min)； n-丝杠转速(r/min)； w-工作台重量(kgf)；g-重力加速度，g = 980cm/s 2； s-丝杠螺距(cm)2. 丝杠传动时传动系统折算到驱轴上的总转动惯量：())s cm (kgf 2g w 122221⋅⋅⎥⎥⎦⎤⎢⎢⎣⎡⎪⎭⎫⎝⎛+++=πs J J iJ J S tJ 1-齿轮z 1及其轴的转动惯量； J 2-齿轮z 2的转动惯量(kgf ·cm ·s 2)；J s -丝杠转动惯量(kgf ·cm ·s 2)； s-丝杠螺距，(cm)；w-工件及工作台重量(kfg).5. 齿轮齿条传动时折算到小齿轮轴上的转动惯量2gw R J =(kgf ·c m·s 2R-齿轮分度圆半径(cm); w-工件及工作台重量(kgf)6. 齿轮齿条传动时传动系统折算到马达轴上的总转动惯量⎪⎪⎭⎫ ⎝⎛++=2221g w 1R J i JJ tJ 1，J 2-分别为Ⅰ轴，Ⅱ轴上齿轮的转动惯量(kgf ·c m·s 2)；R-齿轮z 分度圆半径(cm)；w-工件及工作台重量(kgf)。
电机选型计算公式
电机选型计算公式1.功率计算公式：功率（P）=扭矩（T）×角速度（ω）其中，功率单位为瓦特（W），扭矩单位为牛顿·米（Nm），角速度单位为弧度/秒（rad/s）。
2.转速计算公式：转速（n）=60×角速度（ω）÷（2×π）其中，转速单位为转/分钟（rpm），角速度单位为弧度/秒（rad/s），π取近似值3.143.扭矩计算公式：扭矩（T）=力（F）×杠杆臂长（r）其中，扭矩单位为牛顿·米（Nm），力单位为牛顿（N），杠杆臂长单位为米（m）。
4.电机转矩计算公式：电机转矩（Tm）= （9.81 × p × η × Fr）÷ （ηm × nm）其中，电机转矩单位为牛顿·米（Nm），重力加速度取9.81m/s²，压力系数（p）为1.2，机械效率（η）为机械传动系统的效率，Fr为所需要的负载力，电机效率（ηm）为电机的效率，机械效率和电机效率通常取0.85-0.925.电机电压计算公式：电机电压（V）=（Rm+Rl）×Im×K其中，电机电压单位为伏特（V），电机内部电阻（Rm）和线圈电阻（Rl）的单位为欧姆（Ω），电机电流（Im）的单位为安培（A），K为系数，通常取1.1-1.2这些公式仅为一般的电机选型计算公式，实际选型过程中还需要考虑其他因素，如电机的额定功率、额定电流、效率曲线等。
同时还需要根据具体的负载要求来确定电机需要的额外特性，如启动转矩、过载能力等。
因此，在进行电机选型计算时，最好参考电机制造商的技术手册和相关标准，以确保选型的准确性和可靠性。
电机选型设计公式与知识点
电机选型设计公式与知识点一、引言电机在现代工业中扮演着重要的角色，广泛应用于生产线、交通运输、医疗设备等领域。
本文将介绍电机选型设计中的公式和知识点，以帮助工程师们更好地进行电机选型，提高工作效率。
二、电机基本参数在进行电机选型之前，了解电机的基本参数是十分重要的。
1. 额定电压：电机设计时能够持续工作的电压。
2. 额定功率：电机能够持续输出的功率。
3. 额定转速：电机在额定电压下的转速。
4. 额定电流：电机在额定工况下的电流。
5. 额定效率：电机在额定工况下的效率。
三、电机选型设计公式1. 功率计算公式电机的功率可以通过以下公式计算：功率（W）= 转矩（Nm） ×转速（rpm）/ 9550其中，9550为常数，用于将转速的单位从rpm转换为弧度/秒。
2. 转矩计算公式转矩可以通过以下公式计算：转矩（Nm）= 力矩（N·m）/ 传动比力矩为输入力与力臂的乘积，传动比为输出轴转速与输入轴转速的比值。
3. 变频器选择公式在一些特殊的应用场景中，需要使用变频器来调节电机转速。
变频器的额定电流可以通过以下公式计算：额定电流（A）= 额定功率（W）/ 额定电压（V）/ 变频器效率变频器效率是指变频器在额定工况下的输出功率与输入功率的比值。
四、电机选型注意事项1. 负载特性：根据实际负载特性选取合适的电机。
例如，对于需要启动大负载的应用，需选择具有较高起动力矩的电机。
2. 环境条件：考虑电机工作环境的温度、湿度等因素，选择具有良好耐久性和防护等级的电机。
3. 效率要求：根据实际需求选择具备高效率的电机，以提高能源利用率和降低能源消耗。
4. 可维护性：考虑电机的维护难易程度，选择容易维护和更换零配件的电机。
五、电机选型案例分析为了更好地理解电机选型的过程，以下是一个电机选型案例的分析。
假设我们需要选取一台额定功率为1千瓦的电机，用于驱动一个恒定负载。
根据负载特性以及效率要求，我们决定选择一台功率略大于1千瓦的电机。
电机选型需要的参数及计算公式
电机选型需要的参数及计算公式电机选型一、三相异步电机输出扭矩与电机转速、功率的关系。
1、公式：T=9550P/n此公式为工程上常用的：扭矩；功率；转速三者关系的计算公式。
式中：T--扭矩；9550--常数（不必追究其来源）；P--电机的功率（KW）；n--输出的转速（转/分）注1：需要注意的是：若通过减速机计算扭矩时，要考虑齿轮传动效率损失的因素。
注2：电流I启=(4~7)I额，扭矩T启=(2~3) T额2、伺服电机扭矩计算公式:T=F*R*减速比。
例子：带动100kg的物体，R=50mm，减速比为：1：50，求伺服电机的扭矩？答案：100x9.8（重力加速度）x0.05x0.02=1.98N.M二、电机选型需要计算工作扭矩、启动扭矩、负载转动惯量，其中工作扭矩和启动扭矩最为重要。
1工作扭矩Tb计算：首先核算负载重量W，对于一般线形导轨摩擦系数μ=0.01，计算得到工作力Fb。
水平行走：Fb=μW垂直升降：Fb=W1.1齿轮齿条机构一般齿轮齿条机构整体构造为电机+减速机+齿轮齿条，电机工作扭矩Tb的计算公式为：其中D为齿轮直径。
1.2丝杠螺母机构一般丝杠螺母机构整体构造为电机+丝杠螺母，电机工作扭矩Tb 的计算公式为：其中BP为丝杠导程；η为丝杠机械效率（一般取0.9~0.95，参考下式计算）。
其中α为丝杠导程角；μ’为丝杠摩擦系数（一般取0.003~0.01，参考下式计算）。
其中β丝杠摩擦角（一般取0.17°~0.57°）。
2启动扭矩T计算：启动扭矩T为惯性扭矩Ta和工作扭矩Tb之和。
其中工作扭矩Tb 通过上一部分求得，惯性扭矩Ta由惯性力Fa大小决定：其中a为启动加速度（一般取0.1g~g，依设备要求而定，参考下式计算）。
其中v为负载工作速度；t为启动加速时间。
Ta计算方法与Tb计算方法相同。
3 负载转动惯量J计算：系统转动惯量J总等于电机转动惯量JM、齿轮转动惯量JG、丝杠转动惯量JS和负载转动惯量J之和。
电机选型计算公式详解
电机选型计算公式详解1. 额定功率计算公式额定功率是指电机在额定工况下所能输出的功率。
一般情况下，额定功率可以通过以下公式计算：额定功率（kW）= 转矩（N·m）× 转速（rpm）÷ 9550。
其中，转矩可通过负载的要求来确定，转速则取决于电机的设计和工作条件。
由于转矩和转速单位不同，需要进行单位换算，将转速换算为弧度每秒。
2. 转矩计算公式转矩是电机输出的力矩，是电机选型中一个重要的参数。
转矩的大小取决于负载的要求和工作条件。
一般情况下，转矩可以通过以下公式计算：转矩（N·m）= 功率（kW）× 9550 ÷ 转速（rpm）。
其中，功率单位需要转换为千瓦，转速单位需要转换为弧度每秒。
3. 转速计算公式转速是电机旋转的速度，也是电机选型中需要考虑的一个重要参数。
一般情况下，转速可以通过以下公式计算：转速（rpm）= 频率（Hz）× 60 ÷ 极对数。
其中，频率是供电频率，极对数是电机的极数。
需要注意的是，该公式只适用于同步电机，而异步电机的转速会受到负载和电压等因素的影响。
4. 额定电流计算公式额定电流是指电机在额定工况下所需的电流大小。
一般情况下，额定电流可以通过以下公式计算：额定电流（A）= 额定功率（kW）× 1000 ÷ （3 × 额定电压（V）× 功率因数）。
其中，额定功率、额定电压和功率因数可以根据具体的需求确定。
以上是电机选型中常用的几个计算公式。
在实际应用中，根据具体的需求和条件，还可以使用其他的计算公式来进行电机选型。
选型过程中，除了考虑公式计算得到的参数外，还需要考虑负载要求、工作环境、电机的可靠性等因素。
因此，在进行电机选型时，不仅要熟悉计算公式，还需要综合考虑多个因素，从而选出最合适的电机型号和参数。
电机选型计算公式是进行电机选型的基础，可以根据具体的需求和工作条件，计算出电机的额定功率、转速、转矩等参数。
电机选用计算公式
电机选用计算公式
以下是电机选用常见的计算公式：
1.功率公式：功率（P）=电流（I）*电压（U）*功率因数（PF）
-其中，功率因数是指有功功率和视在功率的比值，通常为1，除非应用中有额外的功率因数修正要求。
2. 转速公式：转速（N）= 频率（f）* 极对数（P）* 60s/min
-其中，频率为电网的频率（通常为50Hz或60Hz），极对数是电机的极对数，指一个极对上的磁极数。
3.对应电压公式：电压（U）=电压等级（V）/根号3
-微型电机的通用电压等级为110V或220V，工业用大型电机的通用电压等级为380V。
4.电流公式：电流（I）=功率（P）/（电压（U）*功率因数（PF））
-根据功率和电压计算电流，功率因数同样需要考虑。
5.额定转矩公式：额定转矩（T）=9.55*功率（P）/额定转速（N）
-该公式适用于电机在额定转速下的额定工作转矩计算。
6.额定电流公式：额定电流（I）=10^3*额定功率（P）/（额定电压（U）*功率因数（PF））
-该公式适用于计算电机在额定电压下的额定工作电流。
在实际应用中，除了以上公式，还需要考虑一些实际情况以进行合理的电机选用，如：
-负载特性：负载的扭矩特性和启动特性需要考虑，以确保电机能够满足负载要求。
-环境条件：环境温度、湿度等因素需要考虑，选择适合环境条件的电机。
-电机类型：根据应用场景和需要选择适合的电机类型，比如直流电机、交流电机、步进电机等。
最终，根据计算公式和实际考虑因素，可以选择到合适的电机，并确保其能够正常运行和满足需求。
电机选型计算公式(实用)
电机选型计算公式(实用)本文档旨在提供一些实用的电机选型计算公式，以帮助您在选择合适的电机时做出正确的决策。
1. 功率计算公式1.1 直流电机功率计算公式直流电机的功率计算公式为：\[P = V \times I\]其中，P 表示功率（单位：瓦特），V 表示直流电源电压（单位：伏特），I 表示电机电流（单位：安培）。
1.2 交流电机功率计算公式交流电机的功率计算公式为：\[P = \sqrt{3} \times V \times I \times \cos(\phi)\]其中，P 表示功率（单位：瓦特），V 表示交流电源电压（单位：伏特），I 表示电机电流（单位：安培），\(\phi\) 表示电机功率因数。
2. 转矩计算公式2.1 直流电机转矩计算公式直流电机的转矩计算公式为：\[T = K \times I\]其中，T 表示转矩（单位：牛米），K 表示电机转矩常数（单位：牛米/安培），I 表示电机电流（单位：安培）。
2.2 交流电机转矩计算公式交流电机的转矩计算公式为：\[T = \frac{P}{2\pi \times n}\]其中，T 表示转矩（单位：牛米），P 表示功率（单位：瓦特），\(\pi\) 表示圆周率，n 表示电机转速（单位：转每分钟）。
3. 选型建议选型时，您需要根据具体应用场景和需求来选择适合的电机。
除了使用上述计算公式，还可以考虑以下因素：- 扭矩要求：根据应用需求确定所需输入/输出扭矩范围。
- 负载特性：考虑负载类型、负载特性（如启动/制动时间、负载惯性等）。
- 转速范围：根据应用需求确定所需转速范围。
- 效率要求：根据电机在工作效率和能源利用方面的要求。
- 环境条件：考虑工作环境的温度、湿度、防护等级等。
综合考虑这些因素，并结合上述计算公式，您可以更准确地选择合适的电机。
希望本文档能对您选择电机提供帮助！如有任何疑问，请随时联系我们。
电机选型功率计算
电机选型功率计算1.负载功率：首先需要确定电机所需要驱动的负载功率。
负载功率是指负载在单位时间内需要转化的功率，可以通过测量或计算得到。
2.动力系数：根据负载的特性和工作条件，选择适当的动力系数。
动力系数是指电机输出功率与负载功率之间的比值。
一般情况下，动力系数为1-1.5，如果负载有较大的启动冲击、负载波动较大或需要长时间连续运行等特殊情况，动力系数可以适当增加。
3.效率：根据电机的效率要求选择合适的电机。
电机的效率是指电机输出功率与输入功率之间的比值。
一般情况下，电机的效率在80%以上。
4.过载能力：根据负载的特性和工作条件，选择电机的过载能力。
过载能力是指电机能够承受的额定负载功率的倍数。
一般情况下，过载能力为1.2-1.5倍。
5.运行条件：根据电机的运行条件，选择适当的电机。
运行条件包括环境温度、海拔高度、电源电压等因素。
根据以上因素，电机选型功率计算的基本公式如下：电机功率=负载功率×动力系数/效率×过载能力在实际应用中，电机选型功率计算一般需要考虑额外因素，如电机的起动方式、工作时间、环境条件等。
此外，还需要根据所选电机的性能参数与实际需求进行综合考虑，选择合适的电机型号。
举例说明电机选型功率计算的具体步骤：假设需要选择一台电机来驱动一个负载功率为10kW的设备。
根据负载的特性和工作条件，选择动力系数为1.2，效率要求为85%，过载能力为1.5倍。
根据以上参数，可以计算出所需的电机功率：电机功率=10kW×1.2/0.85×1.5=20.94kW根据计算结果，可以选择一台额定功率为20.94kW的电机来驱动该负载。
需要注意的是，电机选型功率计算只是初步选择电机的功率，实际应用中还需要考虑其他因素，如电机的额定转速、额定电流、安装方式等。
总之，电机选型功率计算是根据负载功率、动力系数、效率、过载能力和运行条件等因素，选择合适的电机功率。
正确的电机选型功率计算可以保证电机在工作中具有良好的性能和可靠的运行。
纯电动车电机选型计算
c
a{( 1 c 2d
In|
du d-u
|)
|0v}
a( 1 c 2d
v
1
v1
3235
.6 0 133
2
(0.455 u)2 du
15630
0
292
.32
u 2 du
a=ξ*m/3.6
b=Ftmax-mgf
15630 {( 1 In | u 292.03 2 * 292 .3 u - 292.3
需要输入的 参数
整车参数 性能参数
重量KG 巡航车速km/h
滚动阻力系数
修正爬坡工 滚动阻力
况
爬坡阻力
电机额定参
空气阻力
数
额定功率
额定参数
额定转速 额定扭矩
额定功率车速
爬坡参数
最大爬坡扭矩 最大爬坡功率
最大驱动力
13500 50
电机峰值参 数
加速时间
0-v加速时间 (v=25 为额定转数车速)
v-50加速时间 最大加速功率
1789.431544 68.20554962 22098.59808
T0v
*m 3.6
v 0
1v T0v a Ft max mgf 0
Cb
*Ac1**uu2 2ddu u
323a5 c
21 .15
vv
.6 0 b0
1 183u372
du 1a 647 c
v
0
0
1 .d2027u
2ud2udu
PE
(பைடு நூலகம்
*m
u22
2
u12
mgf
tm 1.5
u23 u22 u12
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CV11改装成四轮轮边驱动电动车
1、参考纯电动车的设计目标，本课题提出了其基本性能要求和指标如下：
1）最高速度≥45Km/h；
2）最大爬坡度≥20%（5Km/h）；
3）30Km/h匀速行驶下的续驶里程≥120Km；
4）0—30Km/h加速时间≤10S。
2、关于CV11整车参数
3、轮边电机选型计算
电机功率
根据车辆的功率平衡方程式，有：
因为最高车速为45Km/h，传动系效率为，质量为1485Kg，滚动阻力系数为，
风阻系数为，迎风面积为㎡。
因此计算得出电机在最高车速下的驱动功率为，因此每个电机最大功率为。
根据爬坡性能确定的最大功率
其中爬坡速度为5Km/h，传动系效率为，质量为1485Kg，滚动阻力系数为，爬坡度为20%。
考虑到坡度不大的情况下，cosα=1，sinα=tanα。
因此计算得出电机在以5Km/h，20%爬坡时的驱动功率为，因此每个电机最大功率为。
汽车起步加速过程可以按下式来表示：
其中x为拟合系数，一般取左右；t m为起步加速过程的时间（s）；Vm为起步加速过程的末车速（Km/h）。
整车在加速过程的末时刻，动力源输出最大功率，此时速度为30Km/h，旋转质量换算系数为，加速时间为10S，，拟合系数x取。
因此计算得出电机要满足从0—30Km/h加速时间为10S需要的最大功率为，因此每个电机最大功率为。
综上所诉，电机的最大驱动功率应满足：
则有：最大功率为，取过载系数为2，因此额定功率为。
电机最高转速
电机转速及转矩公式如下：
其中最大车速为45Km/h，轮胎滚动半径为。
电机最大转矩
电机的基数、额定转矩
电机符合基速以下恒转矩，基速以上恒功率，因此在基速时，电机有最大功率和最大转矩。
根据以下公式：
经过计算，取额定转速为250rpm，额定转矩为124Nm。
综合以上理论计算，根据设计目标确定的需求电机参数（经减速器后）如下表所示：
4、动力电池选型计算
纯电动汽车在行驶过程中的能量完全来自于动力电池组，动力电池组的容量越大，汽车的续驶里程就越长，但是相应的电池组的体积和重量也越大。
首先电池组总电压需要达到电机控制器的电压等级，一般为电机控制器的额定工作电压，因此动力电池组总电压暂取48V。
其次根据设计目标中以30Km/h行驶的续驶里程为120Km来计算匀速行驶所需的能量。
匀速行驶时纯电动汽车的需求功率为：
式中，速度为30Km/h，计算得到功率为，那么四个电机所需总功率为。
因为以30Km/h 行驶120Km需要用时4h，考虑到电池组放电效率为，而放电深度为80%，因此电池总能量为。
根据电池总能量可以求出电池容量，由公式：
得到，C=302Ah，汽车在实际行驶中，有加速以及爬坡情况，而在这两种工况下转矩增大，需要很大的放电电流，因此耗能比匀速行驶时要多，由上述理论计算结合实际的电池供应商的情况，最终选择。
动力电池参数表。
