T68镗床的工作原理与常见故障检修
T68卧式镗床电气原理与故障分析
T68卧式镗床电气原理与故障分析T68卧式镗床是一种常用的数控设备，主要用于加工大型工件的镗削。
它采用了先进的数控技术，具有高效、精确的特点。
但是，由于长时间使用或操作不当，T68卧式镗床可能会出现电气故障。
本文将对T68卧式镗床的电气原理及常见故障进行分析，并提出相应的解决方法。
首先，我们来了解一下T68卧式镗床的电气原理。
T68卧式镗床的电气系统主要由电源部分、驱动部分和控制部分组成。
电源部分：电源部分包括机床的总电源和各个部件的电源。
机床的总电源主要由交流供电和直流供电两种方式组成，一般通过控制柜上的开关来进行切换。
各个部件的电源则通过配电箱和连接电缆进行供电。
驱动部分：驱动部分是指机床上的各种电动机，如主轴电机、进给电机等。
这些电动机主要通过变频器进行控制，实现不同转速的调节。
另外，还有一些执行机构，如液压马达和气动阀门，也属于驱动部分。
控制部分：控制部分是T68卧式镗床的核心部分，主要由数控系统和编程器组成。
数控系统通过接收电脑输入的加工程序，控制驱动部分的运动，实现工件的加工。
编程器则通过人机界面，将加工程序输入到数控系统中。
了解了T68卧式镗床的电气原理之后，下面我们将介绍一些常见的故障及其解决方法。
1.电源故障：如果机床无法正常启动，可能是由于电源部分出现故障。
首先，应检查总电源是否正常供电，确认开关是否打开。
如果电源正常，可以检查各个部件的电源是否接触良好，并检查配电箱和连接电缆是否损坏。
2.驱动部分故障：如果机床运动不正常，可能是由于驱动部分出现故障。
首先，应检查驱动电机是否正常工作，可以通过观察电机转动情况或测量电机的电压来判断。
如果电机正常，可能是变频器设置有误，可以尝试重新设置或更换变频器。
3.控制部分故障：如果机床无法接收电脑输入的加工程序，可能是由于控制部分出现故障。
首先，应检查数控系统是否正常运行，可以通过观察数控系统的指示灯或显示屏来判断。
如果数控系统正常，可能是编程器设置有误，可以尝试重新输入加工程序或更换编程器。
T68型镗床的常见故障分析
使触点SQ3（3-13）、SQ5
（14-15）不能闭合或速度继 电器的常闭触点KS（13-15） 不能闭合所致。
产生这种故障的原因，往往在上述各种控制电路 的公共回路上出现故障。如果伴随着不能进行低 速运行，则故障可能在控制线路13-20-21-0中有 断开点，否则，故障可能在主电路的制动电阻器R 及引线上有断开点，若主电路仅断开一相电源时， 电动机还会伴有缺相运行时发出的嗡嗡声。
可能的原因是误将三相电源在主轴电机高速 和低速运行时，都接成同相序所致，把1U2、 1V2、1W2中任两根对调即可。
7、主轴电机点动、低速 正反转及低速接制动均正 常，但高、低速转向相反， 且当主轴电机高速运行时， 不能停机。
8、不能快 速进给
故障可能在2-24-25-26KM6线圈中有断路。
2、主轴变速手柄拉出后，主轴电动机不能冲动。
产生这一故障一般有两种
产生这两种故障现象的原因， 前者多数是由于行程开关SQ3 的常开触点SQ3（4-9）由于质 量等原因绝缘被击穿造成。而 后者则由于行程开关SQ3和SQ5 的位置移动、触点接触不良等，
现象：一种是变速手柄拉
出后，主轴电动机M1仍以 原来转向和转速旋转；另 一种是变速手柄拉出后， M1能反接制动，但制动到 转速为零时，不能进行低 速冲动。
XXXXX XXXXX
列举一些有代表性的故障作分析和说明。 1、主轴的转速与转速指示牌不符
一种是主轴的实际转速 比标牌指示数增加或 减少一倍
另一种是电动机的转 速没有高速档或者没 有低速档。
这种故障一般 有两种现象
列举一些有代表性的故障作分析和说明。 1、主轴的转速与转速指示牌不符 前者
后者的故障原因较多，常见的是时间继电器KT不动作，或微动 开关SQ7安装的位置移动，造成SQ7始终处于接通或断开的状态
T68卧式镗床故障处理
T68卧式镗床故障处理Ｔ68卧式镗床故障处理2008-02-15 01:49:08| 分类：知识区 |举报 |字号大中小订阅一、教学组织（10分钟）１、检查学生出勤情况。
２、检查学生防护用品穿戴情况。
３、宣布课题内容及安全注意事项。
二、授课内容镗床是一种冷加工的机床，用来镗孔、钻孔，扩孔和铰孔等。
主要用于加工精确的孔和各种孔向的距离要求较精确的工件。
按结构型式镗床可分为卧式、立式和坐式镗床等好几种，本课主要介绍Ｔ68卧式镗床的电气控制线路工作原理和常见故障分析。
（一）主要结构及运动形式１、型号的含义Ｔ６８镗轴直径为85cm卧式镗床２、主要构造主要由床身、前立柱、镗头架、工作台、后立柱和尾架等组成。
３、运动形式主运动——是镗轴和花盘的旋转运动。
进给运动——镗轴的轴向移动，花盘上刀具溜板的径向移动，工作台的横向移动，工作台的纵向移动和镗头架的垂直移动。
辅助运动——工作台的旋转，尾架随同镗头架的升降和后立柱的水平移动。
主运动和进给运动用同一台电动机Ｍ１拖动。
机床采用机电联合调速，即用变速箱进行机械调速，用交流双速电动机完成电气调速。
（二）电气控制线路分析１、主电路电源由转换开关ＱＳ引入，由熔断器ＦＵ１作短路保护。
本机床有两台电动机，一台是主轴电动机Ｍ１，另一台是快速电动机Ｍ２。
Ｍ１由ＫＭ１和ＫＭ２分别控制其正反转。
ＫＭ３和制动电阻Ｒ并联。
当Ｍ１起动和运转时，ＫＭ３动作，将电阻Ｒ短接，电阻Ｒ不起作用。
当反接制动时，为防止制动转矩过大而损伤传动装置，ＫＭ３断开，主电路中有两相串入了电阻Ｒ。
Ｍ１由ＦＲ作过载保护，Ｍ１是一台双速电动机，用KM4和KM5选择高低速：当ＫＭ４闭合时，定子绕组为△接法，Ｍ１为低速；当KM5闭合时贮子绕组为ＹＹ接法，Ｍ１为高速。
２、控制电路分析（１）主轴电动机的起动由按钮ＳＢ２和ＳＢ３控制主轴电动机Ｍ１正反转起动和运行。
现以主轴正转为例，分析电路控制的全过程。
按下按钮ＳＢ２，ＫＡ１线圈得电，ＫＡ１（３－４）闭合自锁，ＫＡ１（10－11）闭合，ＫＭ３线圈得电，其主触点短接了电阻Ｒ，同时ＫＡ１和ＫＭ３的吸合，使其各自的常开触点闭合，接通了正转接触器ＫＭ１线圈的电源，其通电线路是（ＳＱ３、ＳＱ４进给和主轴变速开关是压下闭合的）：电源ＳＱ１或ＳＱ２ＳＢ１（２－３）ＫＭ３（３－17）KA1（４－17）ＫＭ２（14－16）ＫＭ１线圈ＦＲ（６－０）电源ＫＭ１主触点闭合，电动机正转，ＫＭ１（２－13）闭合，ＫＭ４线圈得电，其通电线路是：电源ＫＭ１触点ＫＴ延时断开常闭触点ＫＭ５触点ＫＭ４线圈ＦＲ触点电源。
T68卧式镗床故障处理

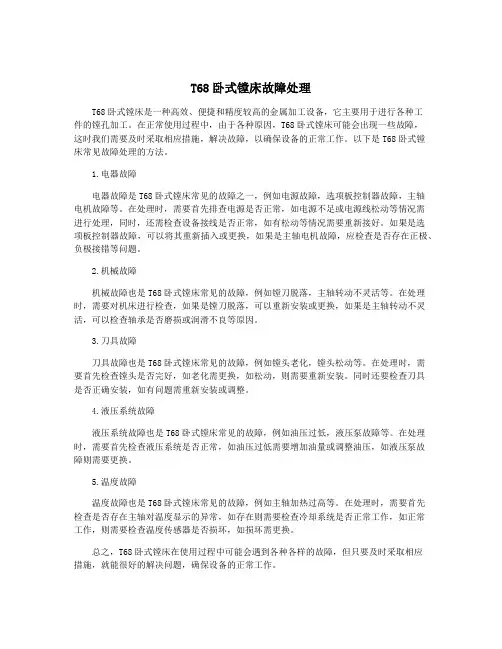

T68卧式镗床故障处理T68卧式镗床是一种高效、便捷和精度较高的金属加工设备，它主要用于进行各种工件的镗孔加工。
在正常使用过程中，由于各种原因，T68卧式镗床可能会出现一些故障，这时我们需要及时采取相应措施，解决故障，以确保设备的正常工作。
以下是T68卧式镗床常见故障处理的方法。
1.电器故障电器故障是T68卧式镗床常见的故障之一，例如电源故障，选项板控制器故障，主轴电机故障等。
在处理时，需要首先排查电源是否正常，如电源不足或电源线松动等情况需进行处理，同时，还需检查设备接线是否正常，如有松动等情况需要重新接好。
如果是选项板控制器故障，可以将其重新插入或更换，如果是主轴电机故障，应检查是否存在正极、负极接错等问题。
2.机械故障机械故障也是T68卧式镗床常见的故障，例如镗刀脱落，主轴转动不灵活等。
在处理时，需要对机床进行检查，如果是镗刀脱落，可以重新安装或更换，如果是主轴转动不灵活，可以检查轴承是否磨损或润滑不良等原因。
3.刀具故障刀具故障也是T68卧式镗床常见的故障，例如镗头老化，镗头松动等。
在处理时，需要首先检查镗头是否完好，如老化需更换，如松动，则需要重新安装。
同时还要检查刀具是否正确安装，如有问题需重新安装或调整。
4.液压系统故障液压系统故障也是T68卧式镗床常见的故障，例如油压过低，液压泵故障等。
在处理时，需要首先检查液压系统是否正常，如油压过低需要增加油量或调整油压，如液压泵故障则需要更换。
5.温度故障温度故障也是T68卧式镗床常见的故障，例如主轴加热过高等。
在处理时，需要首先检查是否存在主轴对温度显示的异常，如存在则需要检查冷却系统是否正常工作，如正常工作，则需要检查温度传感器是否损坏，如损坏需更换。
总之，T68卧式镗床在使用过程中可能会遇到各种各样的故障，但只要及时采取相应措施，就能很好的解决问题，确保设备的正常工作。
T68卧式镗床电气原理与故障分析
摘要T68镗床主要用于加工精确的孔和各孔间的距离要求较为精确的零件。
目前国内使用镗床90%都是使用继电器-接触器控制方式。
掌握T68镗床电气控制电路板中各电器位置的合理布置及配线方式。
熟悉所用电器的规格、型号、用途及动作原理。
在分析继电—接触器控制电路的基本环节在T68镗床电气控制电路中的控制作用时，使用仪表、工具等对机床电气控制电路进行有针对性的检查、测试和维修。
学会根据电气原理图分析和排除故障，初步掌握一般机床电气设备的调试。
故障分析和排除故障的方法，具有一定的维修能力。
T 68 镗床电气原理与故障分析目录摘要 (I)课程名............................................................................................................| 第一章t68卧式镗床简介 (1)1.1 t68镗床运动特性介绍 (1)1.2 t68镗床电力拖动方式及电气控制要求 (2)1.3 设计目的 (3)第二章t68镗床电气控制系统原理分析 (4)2.1 t68镗床电气控制系统组成 (4)2.2 T68型镗床电气控制线路分析 (5)第三章t68卧式镗床的电气排故 (9)3.1t68排故的前期准备 (9)3.2 t68常见电气故障排除方法 (11)3.3机床电气排故的方法总结 (13)总结 (18)参考文献 (19)致谢 (20)第一章t68卧式镗床简介1.1t68镗床运动特性介绍在介绍t68镗床运动特性之前，先看镗床各运动部的分布情况，找来一张镗床整体外观图，对个别地方稍加修改后如下，供大家参考。
床身是一个整体铸件，在它的一端固定有前立柱，在前立柱的垂直导轨上又安装有镗头架，镗头架可沿垂直导轨上下移动。
在镗头架里集中里装有主轴、变速箱、进给箱和操纵机构等部件。
切削刀具一般安装在镗轴前端的锥形孔里，或安装在花盘的刀具溜板上。
T68卧式镗床电气原理与故障分析

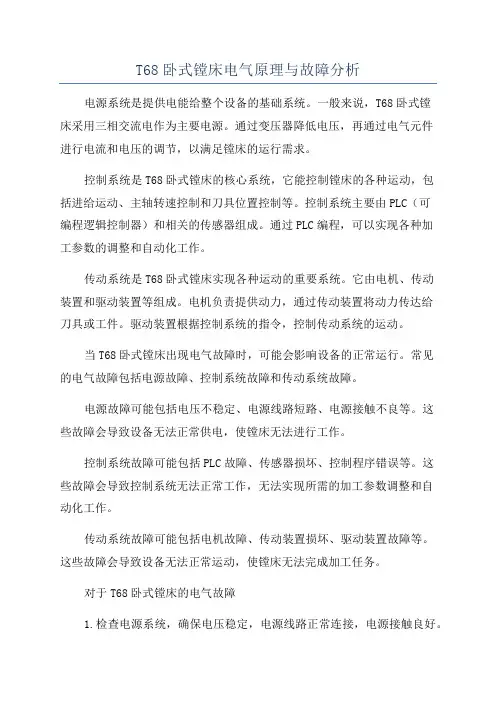

T68卧式镗床电气原理与故障分析电源系统是提供电能给整个设备的基础系统。
一般来说，T68卧式镗床采用三相交流电作为主要电源。
通过变压器降低电压，再通过电气元件进行电流和电压的调节，以满足镗床的运行需求。
控制系统是T68卧式镗床的核心系统，它能控制镗床的各种运动，包括进给运动、主轴转速控制和刀具位置控制等。
控制系统主要由PLC（可编程逻辑控制器）和相关的传感器组成。
通过PLC编程，可以实现各种加工参数的调整和自动化工作。
传动系统是T68卧式镗床实现各种运动的重要系统。
它由电机、传动装置和驱动装置等组成。
电机负责提供动力，通过传动装置将动力传达给刀具或工件。
驱动装置根据控制系统的指令，控制传动系统的运动。
当T68卧式镗床出现电气故障时，可能会影响设备的正常运行。
常见的电气故障包括电源故障、控制系统故障和传动系统故障。
电源故障可能包括电压不稳定、电源线路短路、电源接触不良等。
这些故障会导致设备无法正常供电，使镗床无法进行工作。
控制系统故障可能包括PLC故障、传感器损坏、控制程序错误等。
这些故障会导致控制系统无法正常工作，无法实现所需的加工参数调整和自动化工作。
传动系统故障可能包括电机故障、传动装置损坏、驱动装置故障等。
这些故障会导致设备无法正常运动，使镗床无法完成加工任务。
对于T68卧式镗床的电气故障1.检查电源系统，确保电压稳定，电源线路正常连接，电源接触良好。
2.检查控制系统，观察PLC显示屏是否有故障代码，检查传感器的连接和工作状态，检查控制程序的编写是否正确。
3.检查传动系统，检查电机的工作状态，观察传动装置是否有异常声音或损坏，检查驱动装置的连接和工作状态。
4.根据故障现象和故障代码，参考T68卧式镗床的电气原理图和故障排除手册，逐步排除故障。
总之，了解T68卧式镗床的电气原理和故障分析对于及时排除电气故障、确保设备正常运行具有重要意义。
在使用T68卧式镗床时，应做好设备的日常维护和检修工作，定期检查电气系统的运行状态，以保证设备的正常使用。
T68镗床电气控制单元常见故障的检查与排除
实验二十一、T68镗床电气控制单元常见故障的检查与排除一、实验目的1.加深对T68镗床线路工作原理的认识；2.学习T68镗床线路的制作。
二、工具、仪表及器材1. 工具：螺丝刀、电工钳、剥线钳、尖嘴钳等；2. 仪表：万用表1只；3. 器材：所需器材如表21-1所示（挂板SW010、挂板SW011、1台异步电动机、1台双速电动机）。
表21-1 技能训练所需器材三、实验内容按图21-1接线，经指导老师检查无误后，方可进行实验。
一、电路分析1.主轴电动机M1的控制（1）主轴电动机的正反转控制按下正转按钮SB3，接触器KM1线圈得吸合，主触点闭合（此时开关SQ2已闭合），KM1的常开触点（8区和13区）闭合，接触器KM3线圈获电吸合，接触器主触点闭合，制动电磁铁YB得电松开（指示灯亮），电动机M1接成三角形正向起动。
反转时只需按下反转起动按钮SB2，，动作原理同上，所不同的是接触器KM2获电吸合。
（2）主轴电机M1的点动控制按下正向点动按钮SB4，接触器KM1线圈获电吸合，KM1常开触点（8区和13区）闭合，接触器KM3线圈获电吸合。
而不同于正转的是按钮SB4的常闭触点切断了接触器KM1的自锁只能点动。
这样KM1和KM3的主触点闭合便使电动机M1接成三角形点动。
同理按下反向点动按钮SB5，接触器KM2和KM3线圈获电吸合，M1反向点动。
（3）主轴电动机M1的停车制动当电动机正处于正转运转时，按下停止按钮SB1，接触器KM1线圈断电释放，KM1的常开触点（8区和13区）闭合因断电而断开，KM3也断电释放。
制动电磁铁YB因失电而制动，电动机M1制动停车。
同理反转制动只需按下制动按钮SB1，动作原理同上，所不同的是接触器KM2反转制动停车（4）主轴电动机M1的高、低速控制若选择电动机M1在低速运行可通过变速手柄使变速开关SQ1（16区）处于断开低速位置，相应的时间继电器KT线圈也断电，电动机M1只能由接触器KM3接成三角形连接低速运动。
t68卧式镗床工作原理
t68卧式镗床工作原理
T68卧式镗床是一种常用于加工工件孔径较大、高度较小的镗床。
其工作原理如下：
1. 镗刀进给：工件固定在机床工作台上，并通过夹具等方式保持稳定。
镗刀则通过主轴进给系统，沿着工件轴线方向进给到预定的深度位置。
2. 主轴转速控制：主轴是负责带动镗刀旋转的部件。
通过控制主轴转速的快慢，可以适应不同的加工要求。
3. 镗刀转动：主轴的旋转会带动镗刀一起转动。
镗刀上具有多个切削刃，当镗刀旋转时，这些切削刃就可以对工件进行切削。
4. 快速退刀：当镗刀达到预定深度后，可以通过快速退刀机构将镗刀快速退回到初始位置，以便进行下一轮镗刀。
5. 冷却润滑：在镗削过程中，为了防止刀具和工件过热，需要进行冷却润滑。
一般通过在加工区域喷洒冷却液，以降低摩擦和热量。
通过上述工作原理，T68卧式镗床可以实现对工件内部孔径的
精确加工和修整，以满足工件的加工要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
T68镗床的工作原理与常见故障检修
1、T68镗床的工作原理
T68型卧式镗床共由两台三相异步电动机驱动，即主拖动电动机M1和快速移动电动机M2。
熔断器FU1作电路总的短路保护，FU2作快速移动电动机和控制电路的短路保护。
M1设置热继电器作过载保护，M2是短时工作，所以不设置热继电器。
M1用接触器KM1和KM2控制正反转，接触器KM4和KM5作三角型一双星型变速切换，接触器KM3用作限制M1的制动电流。
M2用接触器KM6和KM7控制正反转。
2、常见故障检修
1，主轴电动机M1不能启动t68镗床
2，T68镗床只有高速档没有低速挡
3主轴M1进给电机M2都不工作
检修:
1检查熔断器是否坏掉，检查电路是否短路更换熔断器
2检查接触器km4是否损坏损坏更换接触器
3查看照明灯是否工作正常，说明FU1 FU2 未熔断，在断电的情况下查FU4熔断更换熔断器。
