《数学应用软件》试验(三)【MATLAB图形绘制基础】

合集下载

MATLAB图形绘制工具箱的使用方法

MATLAB图形绘制工具箱的使用方法

MATLAB图形绘制工具箱的使用方法引言:MATLAB是一种强大的科学计算软件,具备丰富的绘图功能。

作为其中的一个重要组成部分,图形绘制工具箱使得用户能够通过一系列简单的操作来创建、编辑和美化各种图形。

本文将介绍MATLAB图形绘制工具箱的使用方法,帮助读者更好地掌握这个功能强大的绘图工具。

一、图形绘制基础在使用MATLAB图形绘制工具箱之前,我们首先需要了解一些基础知识。

MATLAB图形绘制工具箱支持各种类型的图形绘制,包括线图、散点图、柱状图、饼图等等。

我们可以通过使用不同的函数来创建不同类型的图形。

例如,使用plot函数可以绘制线图,scatter函数可以绘制散点图,bar函数可以绘制柱状图,pie函数可以绘制饼图等。

二、创建简单的线图线图是最常见也是最基础的图形类型之一。

在MATLAB中,我们可以通过plot函数来创建线图。

例如,以下代码将绘制一条简单的直线:```matlabx = 0:0.1:10;y = sin(x);plot(x, y);```后,利用sin函数计算了每个x对应的y值,并将其保存在变量y当中。

最后,通过plot函数将x和y传递进去,即可绘制出一条sin函数的曲线。

三、美化图形在创建完基本的图形之后,我们可以通过一系列的操作来美化图形,使其更具吸引力。

MATLAB图形绘制工具箱提供了许多函数来帮助我们实现这个目标。

例如,我们可以使用xlabel函数和ylabel函数来给x轴和y轴添加标签,使用title函数来添加图形标题。

此外,我们还可以通过设置线条颜色、线型、线宽等属性,以及添加网格、坐标轴等来进一步定制图形的样式。

四、创建多个子图有时候,我们希望在一个图像窗口中绘制多个图形,以便进行对比或者展示多个数据。

MATLAB图形绘制工具箱提供了subplot函数来实现这一功能。

通过subplot函数,我们可以将整个图像窗口划分为多个小格子,并在每个小格子中绘制不同的图形。

Matlab图形绘制技巧与实例展示

Matlab图形绘制技巧与实例展示

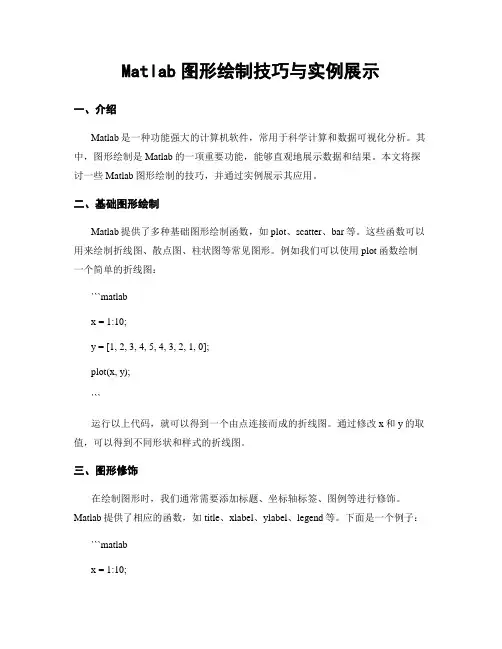

Matlab图形绘制技巧与实例展示一、介绍Matlab是一种功能强大的计算机软件,常用于科学计算和数据可视化分析。

其中,图形绘制是Matlab的一项重要功能,能够直观地展示数据和结果。

本文将探讨一些Matlab图形绘制的技巧,并通过实例展示其应用。

二、基础图形绘制Matlab提供了多种基础图形绘制函数,如plot、scatter、bar等。

这些函数可以用来绘制折线图、散点图、柱状图等常见图形。

例如我们可以使用plot函数绘制一个简单的折线图:```matlabx = 1:10;y = [1, 2, 3, 4, 5, 4, 3, 2, 1, 0];plot(x, y);```运行以上代码,就可以得到一个由点连接而成的折线图。

通过修改x和y的取值,可以得到不同形状和样式的折线图。

三、图形修饰在绘制图形时,我们通常需要添加标题、坐标轴标签、图例等进行修饰。

Matlab提供了相应的函数,如title、xlabel、ylabel、legend等。

下面是一个例子:```matlabx = 1:10;y = [1, 4, 9, 16, 25, 16, 9, 4, 1, 0];plot(x, y);title('Parabolic Curve');xlabel('X-axis');ylabel('Y-axis');legend('Curve');```执行以上代码,我们得到一个带有标题、坐标轴标签和图例的折线图。

四、子图绘制有时候,我们希望在一幅图中同时显示多个子图,以便比较它们之间的关系。

Matlab提供了subplot函数来实现这个功能。

下面是一个例子:```matlabx = 1:10;y1 = [1, 2, 3, 4, 5, 4, 3, 2, 1, 0];y2 = [0, 1, 0, 1, 0, 1, 0, 1, 0, 1];subplot(2, 1, 1);plot(x, y1);title('Subplot 1');subplot(2, 1, 2);plot(x, y2);title('Subplot 2');通过subplot函数,我们将一幅图分为两个子图,并在每个子图中绘制不同的折线图。

MATLAB绘图初步讲解实例教程

MATLAB绘图初步讲解实例教程

详细描述
MATLAB提供了交互式图形工具,如 `ginput`、`axes_crossing_info`等,使用户 能够与图形进行交互。通过这些工具,用户 可以获取图形的坐标值、筛选数据等操作, 从而更深入地分析数据。交互式图形在数据 探索和可视化方面具有很高的实用价值。
04
实例教程
绘制正弦函数和余弦函数
等,可以提高绘图效率和精度。
实践项目
02
通过实践项目来巩固和加深对MATLAB绘图的理解,例如数据
拟合、图像处理等。
参加在线课程和论坛
03
参加在线课程和论坛,与其他用户交流和学习,可以扩展视野
和知识面。
THANKS
感谢观看
mat制基本图形 • 图形进阶技巧 • 实例教程 • 总结与扩展
01
MATLAB绘图基础
绘图函数简介
bar()
绘制条形图,用于 展示分类数据或离 散数据。
hist()
绘制直方图,用于 展示数据的分布情 况。
plot()
绘制二维线图,是 MATLAB中最常用 的绘图函数。
05
总结与扩展
MATLAB绘图的优势与不足
强大的数据处理能力
MATLAB提供了丰富的数据处理函数,方便 用户进行数据分析和可视化。
丰富的图形样式
MATLAB支持多种图形样式,包括散点图、 线图、柱状图等,可以满足各种绘图需求。
MATLAB绘图的优势与不足
• 交互式绘图:MATLAB支持交互式绘图,用户可以通过鼠 标操作对图形进行缩放、旋转等操作。
```
绘制饼状图
在此添加您的文本17字
总结词:饼状图用于展示各类别数据在总数据中所占的比 例。
在此添加您的文本16字

MATLAB绘图初步讲解实例教程

MATLAB绘图初步讲解实例教程
4.极坐标绘图 polar(r,θ )接受极坐标形式的函数r=f(θ ),在笛卡
尔坐标面上画出该函数,且在平面上画出极坐标形式的栅格。 用极角θ 和极径r画出极坐标图形。θ 是从x轴到指定矢量半径的夹 角,单位为弧度,r是数据空间单位指定的矢量半径的单位。 例 绘制r=sin(t)cos(t)的极坐标图。 程序如下: t=0:pi/50:2*pi; r=sin(t).*cos(t); polar(t,r);
湖南大学
MATLAB绘图初步讲解
目录 一、二维作图
1.普通坐标绘图
2.对数坐标绘图 3.双y轴坐标绘图 4.极坐标绘图 5.其他:条形图、阶梯图、杆图、填充图、饼图。 二、三维作图 1.三维曲线图 2.三维网格图 3.三维表面图
湖南大学
一、二维作图
湖南大学
湖南大学
plot函数
①当只有个输入参数时:plot(x) 在这种情况下,当x是实向量时,以该向量元素的下标为横坐标,元素 值为纵坐标画出 条连续曲线 一条连续曲线,这实际上是绘制折线图 。 例 x=randsample(20,15); plot(x) ②当plot(x,y)中x,y都是矩阵时,将x的列和y相应的列相组合, 绘制多条曲线。
mesh函数绘制三维空间中的网格曲面,曲是由面片拼接而成的.
湖南大学
湖南大学
湖南大学
二、三维作图
3.三维表面图:
surf( ):绘制由矩阵 X,Y,Z 所确定的表面图,参数含义同mesh。 例 绘制 的图形。 程序如下: x = -10:0.5:10 ; [X,Y] = meshgrid(x); r = sqrt(X.^2+Y.^2)+eps Z = sin(r)./r surf(X,Y,Z)

Matlab绘图基础

Matlab绘图基础

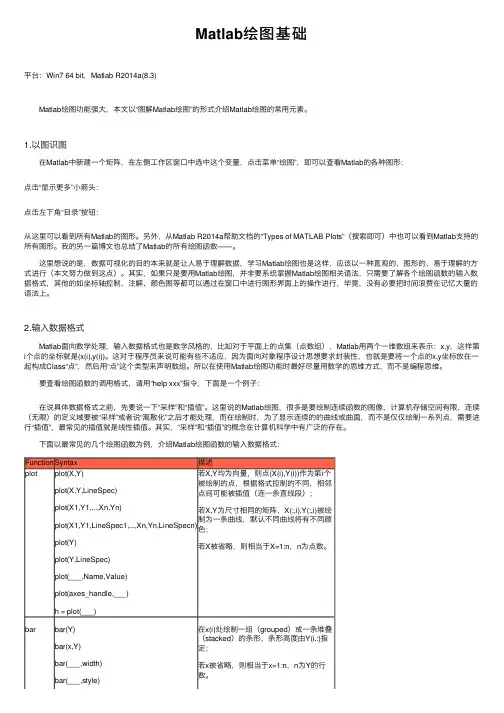

Matlab绘图基础平台:Win7 64 bit,Matlab R2014a(8.3) Matlab绘图功能强⼤,本⽂以“图解Matlab绘图”的形式介绍Matlab绘图的常⽤元素。

1.以图识图 在Matlab中新建⼀个矩阵,在左侧⼯作区窗⼝中选中这个变量,点击菜单“绘图”,即可以查看Matlab的各种图形:点击“显⽰更多”⼩箭头:点击左下⾓“⽬录”按钮:从这⾥可以看到所有Matlab的图形。

另外,从Matlab R2014a帮助⽂档的“Types of MATLAB Plots”(搜索即可)中也可以看到Matlab⽀持的所有图形。

我的另⼀篇博⽂也总结了Matlab的所有绘图函数——。

这⾥想说的是,数据可视化的⽬的本来就是让⼈易于理解数据,学习Matlab绘图也是这样,应该以⼀种直观的、图形的、易于理解的⽅式进⾏(本⽂努⼒做到这点)。

其实,如果只是要⽤Matlab绘图,并⾮要系统掌握Matlab绘图相关语法,只需要了解各个绘图函数的输⼊数据格式,其他的如坐标轴控制、注解、颜⾊图等都可以通过在窗⼝中进⾏图形界⾯上的操作进⾏,毕竟,没有必要把时间浪费在记忆⼤量的语法上。

2.输⼊数据格式 Matlab⾯向数学处理,输⼊数据格式也是数学风格的,⽐如对于平⾯上的点集(点数组),Matlab⽤两个⼀维数组来表⽰:x,y,这样第i个点的坐标就是(x(i),y(i))。

这对于程序员来说可能有些不适应,因为⾯向对象程序设计思想要求封装性,也就是要将⼀个点的x,y坐标放在⼀起构成Class“点”,然后⽤“点”这个类型来声明数组。

所以在使⽤Matlab绘图功能时最好尽量⽤数学的思维⽅式,⽽不是编程思维。

要查看绘图函数的调⽤格式,请⽤“help xxx”指令,下⾯是⼀个例⼦: 在说具体数据格式之前,先要说⼀下“采样”和“插值”。

这⾥说的Matlab绘图,很多是要绘制连续函数的图像,计算机存储空间有限,连续(⽆限)的定义域要被“采样”或者说“离散化”之后才能处理,⽽在绘制时,为了显⽰连续的的曲线或曲⾯,⽽不是仅仅绘制⼀系列点,需要进⾏“插值”,最常见的插值就是线性插值。

matlab-实习报告

matlab-实习报告

MATLAB实习报告这学期进行了MATLAB的实习,在为期几天的实习中,大家实习了MATLAB基本操作、值数组及其运算、ATLAB图形绘制基础和SIMULINK仿真基础。

同时通过这些也了解了MATLAB的基本情况和它的众多优点。

一、MATLAB的基本情况和优点MATLAB是主要面对科学计算、可视化以及交互式程序设计的高科技计算环境。

它将数值分析、矩阵计算、科学数据可视化以及非线性动态系统的建模和仿真等诸多强大功能集成在一个易于使用的视窗环境中,为科学研究、工程设计以及必须进行有效数值计算的众多科学领域提供了一种全面的解决方案,并在很大程度上摆脱了传统非交互式程序设计语言(如C、Fortran)的编辑模式,代表了当今国际科学计算软件的先进水平。

MATLAB和Mathematica、Maple并称为三大数学软件。

它在数学类科技应用软件中在数值计算方面首屈一指。

MATLAB可以进行矩阵运算、绘制函数和数据、实现算法、创建用户界面、连接其他编程语言的程序等,主要应用于工程计算、控制设计、信号处理与通讯、图像处理、信号检测、金融建模设计与分析等领域。

MATLAB的基本数据单位是矩阵,它的指令表达式与数学、工程中常用的形式十分相似,故用MATLAB 来解算问题要比用C,FORTRAN等语言完成相同的事情简捷得多,并且MATLAB 也吸收了像Maple等软件的优点,使MATLAB成为一个强大的数学软件。

在新的版本中也加入了对C,FORTRAN,C++,JAVA的支持。

可以直接调用,用户也可以将自己编写的实用程序导入到MATLAB函数库中方便自己以后调用。

二、实习内容实习内容一: MATLAB基本操作实习内容二:数值数组及其运算实习内容三: MATLAB图形绘制基础实习内容四:SIMULINK仿真基础三、MATLAB实习过程1、掌握MATLAB操作过程1、进入MATLAB的开发环境。

方法一:点击桌面上的快捷方式或matlab\文件夹下的快捷方式图标。

Matlab基础及其应用-图形绘制

Matlab基础及其应用-图形绘制

4.1 二维曲线的绘制
MATLAB基础与应用教程
4.1.1 绘制二维曲线
【例4.2】用fplot函数绘制曲线
,x∈[0 4π]。
>> fplot(@(x)sin(x.^2)./x,[0,4*pi])
从2016a版本开始,MATLAB提供了fplot函数的双输入参数的 用法: fplot(funx, funy, lims) 其中,funx、funy代表函数,通常采用函数句柄的形式。 lims为参数函数funx和funy的自变量的取值范围,用二元向 量[tmin,tmax]描述。例如,例4.1也可以用以下命令实现:
4.1 二维曲线的绘制
MATLAB基础与应用教程
4.1.3 图形标注与坐标控制
【例4.6】在图形窗口中,以子图形式同时绘制多根曲线。
MATLAB基础与应用教程
4.1.2 设置曲线样式
1.曲线基本属性 为了加强对比效果,我们常常会在plot函数中加上选项,用 于指定所绘曲线的线型、颜色和数据点标记。
4.1 二维曲线的绘制
MATLAB基础与应用教程
4.1.2 设置曲线样式
1.曲线基本属性 要设置曲线样式可以在plot函数、fplot函数中加绘图选项, 其调用格式为: plot(x,y,选项) plot(x1,y1,选项1,x2,y2,选项2,…,xn,yn,选项n) fplot(funx,选项) fplot(funx,funy,选项)
4.1 二维曲线的绘制
MATLAB基础与应用教程
4.1.1 绘制二维曲线
1.plot函数 plot函数的输入参数变化形式。 (1)当x和y是同样大小矩阵时,配对的x、y按对应列的元 素为横、纵坐标分别绘制曲线,曲线条数等于矩阵的列数。 例如,在同一坐标中绘制3条幅值不同的正弦曲线,命令为

Matlab绘图教程

Matlab绘图教程

Matlab绘图教程Matlab提供了很多种不同的技术来展示数字图像,交互式的工具可以达到揭示你重要数据信息的结果,你可以通过做注释以及打印来保存图像,或者以标准格式来导出图像到web浏览器或者媒体中。

7L'Z$]9v0r'I!s!o0m图像绘制的过程数据图形化的操纵必须引进大量的操纵。

1、创建图像你选择要创建的图形类型由两部分决定:一方面是数据的原样、另外一方面就是你想通过数据展示什么。

Matlab预先定义了很多图形类型:比如直线、直方图、柱状图和饼状图。

同时还有3-D图形。

用户可以通过两种方法来创建图形:8j9_+f6_7k1@+C7C%o(1)利用绘图工具来绘制交互式的图形(2)利用命令接口通过在命令窗口键进命令或者编写函数来绘制图形你可以发现把两者融合在一起是相当有效的。

比如:你可以通过命令方式来绘制基本图形,然后再通过绘图工具来改变图形。

4I$]'P-t%O%F2、探索数据一旦你创建了一个图形,你就可以从图形中提取指定的信息,比如一个图形的最高点的数据量、一组数据的均匀值等等。

3、编辑图形控件图形由各种对象组成,用户可以修改它的的部分属性,这些属性影响了部分组件的显示和行为。

!s1T0}(L+w2~:~+w比如一个被定义为图形相关系统的轴有以下几种属性:轴的定义域、颜色、标准等。

一条直线有以下属性:颜色等。

-N$c;?"U9H6f4、图形注释%u9t:Z$p#q2h4@%q注释是通过把文本、箭头符号、图像标号以及标签添加到图形中来使得用户了解图形的重要信息。

当你想表现出给其他用户看或者想保存图像为以后引用,那么你就可以代表性的添加注释。

"x*c7F)R0@5、打印和导出图形你可以在任意的连接在计算机上的打印机上打印图形。

导出图形意味着你创建了一标准格式存储的样本,比如:TIF\JPEG\EPS\然后你在以后的文档处理过程中、或者在HTML文档中导进这些图形。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

式有较强的表现力,是默认格式。 4、球面(sphere)及柱面(cylinder)的表达 (1)sphere(n)绘制分格线条数为 n 的单位球面。 例 3.8 sphere(50) %绘制分格线条数为 50 的单位球面, 运行结果如图 3-6。
图 3-5 (2)cylinder(r,n)绘制半径为 r 分格线条数为 n 的旋转柱面(曲面),纵坐标为 0 到 1。R 为母线的描述。 例 3.9 cylinder(5,30),运行结果如图 3-7。 (3)[x,y,z]= sphere(n), [x,y,z]= cylinder(r,n),分别为读取球面及柱面的数据。
x=-2*pi:pi/10:2*pi; y=sin(x)./x; plot(x,y) 例 3.2
注意 x=0 处的图形 x=x+(x==0)*eps; y=sin(x)./x; plot(x,y)
例 3.3 画出 0 , 包罗线。 t=(0:pi/100:pi); y1=sin(t);y=-sin(t); y2=sin(t).*sin(9*t);t3=pi*(0:9)/9; y3=sin(t3).*sin(9*t3); plot(t,y1,'r:',t,y,'r:',t,y2,'b',t3,y3,'bo'),axis([0,pi,-1,1]) gtext(‘该点数值 x’) 运行结果见图 3-1。 (2)ezplot 用作图: ezplot(‘sin(x)/x’,[-4*pi,4*pi]) 运行结果如图 3-2 (3)fplot 用作图: fplot(‘sin(x)/x’,[-2*pi,2*pi])
(2)、数据点形常用设置值 符号 实 空 叉 十 八 心 心 字 字 线 含义 黑 圆 符 符 符 点 圈 (3)、坐标轴控制(axis)、分格线(grid)
(4)、图形标注:坐标轴名(label)、图形标题(title)、图例(legend)、图形说 明(text,gtext),格式如下: title(‘s’) xlabel(‘s’) ylabel(‘s’) legend(‘s1’,’s2’,…) text(x1,y1,’s’) gtext(‘s’) 指令
《数学应用软件》实验指导书
2015 年 7 月
实验三
一、实验目的
MATLAB 图形绘制基础
1、进一步熟悉 M 文件调试过程 2、熟练掌握 MATLAB 二维曲线的绘制 3、掌握图形的修饰
二、实验内容
1、基本命令:plot(数据作图、函数作图), ezplot(简易作图),fplot(简易作 图) (1)plot(x,y,’s’) 例 3.1 s 用来表示色彩、线型、点型 用 plot 绘制 y=sinx/x 的图形 %准备数据 %用 plot 作图 x=-2*pi:pi/10:2*pi; %(准备数据,处理分母零点)) %(用 plot 作图):
0.5t
cos t 的曲线(t 的取值范围是 0 到 2 ) ,在 x 轴上标上 0.5,
1.2 和 4.5 三个刻度。在 y 轴上标 0.2,1.0,3.5 三个刻度。用 xlabel 在横轴下标 上 t;用 ylabel 在 y 轴左侧标 y 在图上用“小红圈”标出第一次使 y=0.6 的那点位置, 并要求在该点旁边用 12 号字,斜体标出其横坐标。
axis off axis on axis(v) v=[x1,x2,y1,y2,z1,z2]
书写图形标题 横坐标轴名 纵坐标轴名 绘制曲线所用线型、色彩、或数据点型图例 在图面(x1,y1)坐标处书写字符注释 用鼠标选择书写字符注释的位置 含义
取消轴背景 使用轴背景 人工设定范围
(5)、常用坐标控制命令 指令
axis equal axis image axis square
含义
纵、横轴采用等长刻度 同上且坐标框紧贴数据范围 产生正方形坐标系
(6)、多次叠绘、子图 hold on hold off hold 使当前轴及图形保持而不被刷新, 准备接受此后将绘制的新曲线。 使当前轴及图形不再具备不被刷的性质。 是否具备不被刷的性质的双向开关。 图形窗中有 m×n 幅子图,k 是子图的编号。
set(gca,'xtick',[2*pi,4*pi,6*pi],'ytick',[0.95,1,1.05,max(y)]) grid on title('\ity=1-e^{-\alphat}cos{\omegat}') text(13.5,1.2,'\fontsize{12}{\alpha}=0.3') text(13.5,1.1,'\fontsize{12}{\omega}=0.7') hold on;plot(ts,0.95,'bo','markersize',10);hold off cell_string{1}='\fontsize{12}\uparrow'; cell_string{2}='\fontsize{16}\fontname{隶书}镇定时间'; cell_string{3}='\fontsize{6}'; cell_string{4}=['\fontsize{14}\rmt_{s}=' num2str(ts)]; text(ts,0.85,cell_string) xlabel('\fontsize{14}\bft\rightarrow') ylabel('\fontsize{14}\bfy\rightarrow') 观察指令窗及图形窗中的结果。 (5)提高部分 本实验要求事先编写好解决下面问题的程序,然后上机输入程序并调试运行程 序。 A、绘制曲线 sa(t)=sin(x)/x,其中 x [ 10 ,10 ] (注意:x=0 处需要特别处理) B、画出 y e
subplot(m,n,k) 3、三维曲线绘图 (1)基本命令: plot3(x,y,z,’s’) 例 3.5 t=-2*pi:0.01:2*pi;
% s 为线色、线形、点形
plot3(x1,y1,z1,’s1’,…. xn,yn,zn,’sn’)
x=2*cos(t);y=2*sin(t),z=3*t; plot3(x,y,z,’r:’); (2)三维曲面作图 1)三维网格命令(mesh) 例 3.6 x=-1:0.05:1;y=x; [x,y]=meshgrid(x,y); z=x.^2+2*y.^2; mesh(x,y,z) 运行结果如图 3-4。
四、实验要求:
1、进一步熟悉和掌握 MATLAB 的编程及调试。 2、掌握二维图形的绘制。 3、掌握图形交互指令的使用。
图 3-1
图 3-2 2、基本绘图控制参数:设置线型、线色、数据点形 (1)、曲线点型、线色允许设置值 线 型 线 色 符号 含义 符号 含义 . b 实线 g r : 虚线 c m -. 点划线 y k -双划线 w 白 p 五 角 星 符
蓝 绿 红 青 品红 o x + * s 方 块 符
黄 黑 d 菱 形 符
图形颜色的遮掩 shading。 hidden on 使图形消隐(透视)。 hidden off 关闭消隐(此为默认状态)。 shading 用于曲面颜色不匀时的均衡处理,使用格式为。 shading interp shading faceted 对网眼内采用匀色处理,使色彩自然连贯。 对网眼颜色不做特殊处理,但加深网线黑色,这种格
图 3-6 5、特殊图形:直方图 hist、饼图 pie、条形图 bar、矢量图 feather、等高线 contour。
三、实验步骤
(1)plot 指令的使用 在 mand 窗口键入以下指令:
X=1:10 Y=[1 2 3 4 5 6 7 8] Z=1:-1:-10 Plot(x) Plot(y) Plot(x,z) 观察指令窗及图形窗中的结果。 (2)subplot 指令的使用;采样点数对绘图的影响的理解;title、axis 指令的使用 键入所以下指令: t1=(0:11)/11*pi; y1=sin(t1).*sin(9*t1); t2=(0:100)/100*pi; y2=sin(t2).*sin(9*t2); subplot(2,2,1),plot(t1,y1,'r.'),axis([0,pi,-1,1]),title('子图(1)') subplot(2,2,2),plot(t2,y2,'r.'),axis([0,pi,-1,1]),title('子图(2)') subplot(2,2,3),plot(t1,y1,t1,y1,'r.') axis([0,pi,-1,1]),title('子图(3)') subplot(2,2,4),plot(t2,y2) axis([0,pi,-1,1]),title('子图(4)') 观察指令窗及图形窗中的结果。 (3)图形交互指令的使用 ①、在(2)的四个子图上用 ginput 指令分别获取其峰值; ②、在(2)的四个子图中的 子图 1 上用 gtext 指令将“不太完整的离散图形” 字符串放置到图形上。在子图 2 上用 gtext 指令将“完整的离散图形”字符串放置 到图形上。在子图 3 上用 gtext 指令将“失真的连续图形”字符串放置到图形上。 在子图 4 上用 gtext 指令将“正确的连续图形”字符串放置到图形上。 (4)其它绘图指令的使用及精细指令的使用 键入所以下指令: clf;t=6*pi*(0:100)/100;y=1-exp(-0.3*t).*cos(0.7*t); tt=t(find(abs(y-1)>0.05));ts=max(tt); plot(t,y,'r-','linewidth',3) axis([-inf,6*pi,0.6,inf])
