4.站界标
设在双线区间列车运行方 向左侧最外方顺向道岔（对向 出站道岔的警冲标）外不少于 50m处，或邻线进站信号机相 对处。
5.预告标
设在进站信号机外方900、 1000及1100m处，但在没有预 告信号机及自动闭塞的区段， 均不设预告标。在双线区间， 退行的列车看不见邻线的预告 标时，在距站界外1100m处特 设一个预告标。
视觉信号
2、听觉信号
以不同器具发出的音响的强度、频率和音响的长短等特征表示的 信号。
如用号角、口笛、响墩（外形扁圆内装有炸药的听觉信号，防护 时，将其放在钢轨上，当车轮压上后会发出爆炸声，要求司机立即停 车）发出的声音以及机车、轨道车的鸣笛等发出的信号，都是听觉信 号。
（二） 按发出信号的机具能否移动分类
最常见的视觉类固定信号的基本颜色及其基本意义是： 红色 要求停车； 黄色 要求注意或减低速度； 绿色 准许按规定速度运行。
2、移动信号及手信号
当线路上出现临时性障碍或进行施工，要求列车停车或减速时， 需按照规定设置移动信号，安放响墩、火炬或用手信号进行防护，以 保证行车安全。
手信号是有关行车人员用手持信号旗或信号灯作出各种规定动作 来表示停车、减速、发车、通过、引导等信号。
（二） 信号标志
信号标志是设在铁路沿线，用来表明该地点线路的状况，以便司 机和其它有关行车人员能够及时、正确地进行作业。
铁路系统常见的信号标志主要有： 1.警冲标
2.司机鸣笛标
司机鸣笛标设在道口、大 桥、隧道或视线不良的前方 500～1000m处。司机看到该 标志时，应鸣笛示警。
3.作业标

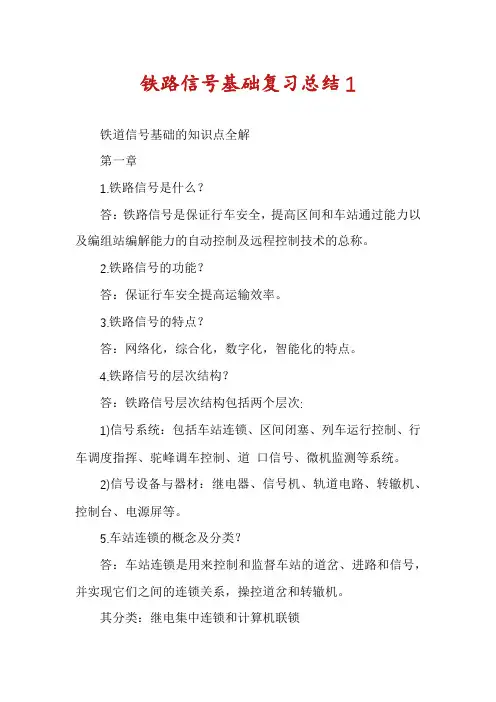

铁路信号基础复习总结1
铁路信号基础复习总结1铁道信号基础的知识点全解第一章1.铁路信号是什么？答：铁路信号是保证行车安全，提高区间和车站通过能力以及编组站编解能力的自动控制及远程控制技术的总称。
2.铁路信号的功能？答：保证行车安全提高运输效率。
3.铁路信号的特点？答：网络化，综合化，数字化，智能化的特点。
4.铁路信号的层次结构？答：铁路信号层次结构包括两个层次:1)信号系统：包括车站连锁、区间闭塞、列车运行控制、行车调度指挥、驼峰调车控制、道口信号、微机监测等系统。
2)信号设备与器材：继电器、信号机、轨道电路、转辙机、控制台、电源屏等。
5.车站连锁的概念及分类？答：车站连锁是用来控制和监督车站的道岔、进路和信号，并实现它们之间的连锁关系，操控道岔和转辙机。
其分类：继电集中连锁和计算机联锁6.继电集中连锁的概念？答：用继电的方式控制和监督车站的道岔、进路和信号，并实现它们之间的联锁关系，操控道岔和转辙机（通过继电电路实现）。
车站值班员通过控制台办理进路、转换道岔、锁闭进路，开放信号。
7.计算机联锁的概念？答：利用计算机、电子元件，继电器组成具有故障-安全性能的实时控制系统（主要通过计算机程序实现）。
8.什么是区间闭塞？区间闭塞：为了保证行车安全，按照一定方法组织列车在区间中运行。
9.闭塞方式都有哪些？其概念及特点是什么？闭塞方式：半自动闭塞、自动站间闭塞、自动闭塞。
半自动闭塞：以出战信号机的允许信号显示作为发车凭证，发车站的出战信号机（或线路上的通过的信号机）必须经两站同意，并办理闭塞手续，列车进入区间自动关闭。
特点：以继电电路完成区间的逻辑关系，要求人工办理闭塞和到达复。
自动站间闭塞：在半自动闭塞的基础上，增加区间空闲检查设备，自动检查区间占用或空闲，实现列车到达后自动复原。
特点：不必人工办理闭塞和到达复；区间不同不划分闭塞分区，铁道信号基础的知识点全解不设通过信号机。
自动闭塞：将一个区间划分为若干个闭塞分区，每个闭塞分区的起点装设通过信号机，列车运行时借助轨道电路，自动控制信号机显示。
铁路通讯信号知识点总结
铁路通讯信号知识点总结铁路通讯信号是铁路运输系统中至关重要的一部分，它是保障列车行驶安全的重要措施。
铁路通讯信号系统是由一系列信号设备组成，包括信号灯、信号机、信号盘、信号设备及联锁装置等，用于向列车驾驶员传递行车指示和信息，确保列车行车安全和正常运行。
本文将对铁路通讯信号的基本原理、类型、作用、标志、装置、联锁系统、通讯系统等知识点进行总结。
一、信号灯信号灯是铁路通讯信号系统中常用的一种信号设备，它用来向列车驾驶员传递行车指示和信息。
信号灯通常采用多色灯光，不同颜色对应不同的行车指示。
根据信号灯的颜色和组合方式，可以分为单灯及组合灯信号等。
常见的信号灯颜色包括绿色、黄色、红色等，它们分别表示列车可以行驶、减速、停车等不同的命令。
二、信号机信号机是铁路通讯信号系统中常见的另一种信号设备，它用来指示列车通行的指示牌。
信号机一般安装在信号机柱上，通过机械装置控制信号板的开合和显示，从而向列车驾驶员传递行车指示和信息。
信号机通常分为主灯、副灯及辅助灯等不同部分，用来传递不同的行车指示和信息。
三、信号盘信号盘是铁路通讯信号系统中另一种重要的信号设备，它通常用来指示列车通行的指示盘。
信号盘通过手动或自动操作，控制信号盘的开合和显示，从而向列车驾驶员传递行车指示和信息。
信号盘通常包括不同颜色的指示片，用来表示列车可以行驶、减速、停车等不同的命令。
四、信号设备除了信号灯、信号机和信号盘等常见的信号设备外，铁路通讯信号系统还包括其它一些重要的信号设备，如轨道电路、轨道电缆、信号机械间的传动装置等。
轨道电路是一种用来检测轨道上列车位置和速度的设备，它通过铺设在轨道旁的电缆和传感器，可以实时监测列车的运行情况，从而向信号系统传递列车的实时信息。
而轨道电缆则是用来传递信号电流的导线，它连接在信号设备之间，用来实现信号设备之间的通讯和联锁。
五、联锁系统联锁系统是铁路通讯信号系统中至关重要的一部分，它是保障列车行驶安全的重要措施。
铁道信号基础知识与故障处理(车务)
信号基础知识与故障分析二〇一四年四月目录第一章基本知识第一节基本概念第二节、轨道电路第三节转辙装置第四节信号机第二章车站连锁第一节 6502电气集中第二节计算机联锁第三章闭塞设备第一节、半自动闭塞第二节自动闭塞第三节、ZPW-2000A自动闭塞第四章新设备、技术知识简介第一节 FZK-CTC型分散自率调度集中第二节 CTCS列车运行控制系统第一章基本概念一、故障--安全原则《铁路信号站内联锁设计规范》第1.0.6条要求：涉及行车安全的电路和电路设计，必须满足发生故障时导向安全（简称“故障－安全”）原则，严禁出现导致危机行车安全的后果。
信号电路的故障--安全原则：一是设备系统中发生一个或几个故障；二是操作人员错误操纵。
发生以上两类问题时设备的输出是按照预先设定并能保证行车安全的。
我们最常见的降级运行（信号显示的降级和非正常行车的规章要求。
例如：进路中轨道电路红光带、灯泡断丝道岔无表示等工、电务设备故障问题。
车务人员办理错误（向禁止或不具备线路接发车、操纵不应操纵的设备，例如两端向同一股道接车；向有车线接车、道岔位置不对接车；未办理闭塞发车、搬动已锁闭进路中的道岔等错误操作问题）。
防护该进路的信号机在信号开放前不能开放、如信号已经开放则显示降级信号，操作失效。
如再扩展一下，很多非正常行车（电务施工）从制度上对行车速度进行限制也是降级运行一种表现。
为保证故障--安全原则从联锁电路上采取了一系列的技术措施，例如：安全对应法、混线保护法等故障--安全原则是相对的、不是万能的，例如：设计错误；信号工违章作业（处理故障）；施工过程错误配线等待，都将会使故障--安全原则受到破坏。
为了防止这些人为问题的发生，制定了严格的规章制度对人的行为进行规范。
例如：连锁试验制度；封联线、整流匣管理制度；施工、处理故障过程中的一些严禁制度等。
二、进路根据行车人员意图建立的指示列车或车列在站内运行时所经过的经路叫进路，分为列车进路、调车进路、通过进路等。

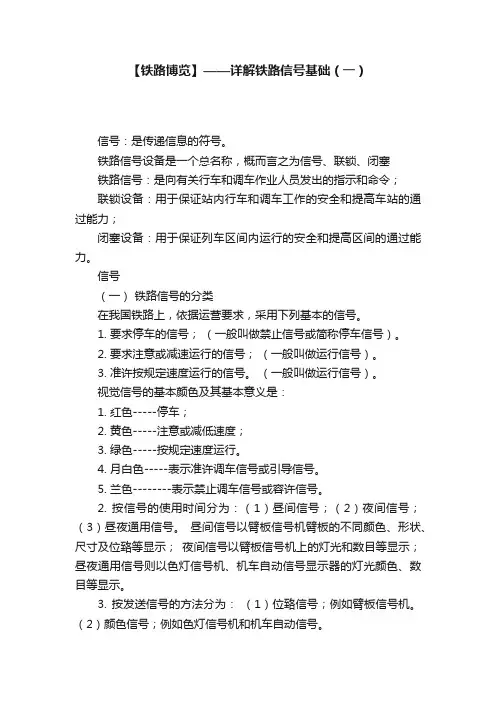

【铁路博览】——详解铁路信号基础（一）
【铁路博览】——详解铁路信号基础（一）信号：是传递信息的符号。
铁路信号设备是一个总名称，概而言之为信号、联锁、闭塞铁路信号：是向有关行车和调车作业人员发出的指示和命令；联锁设备：用于保证站内行车和调车工作的安全和提高车站的通过能力；闭塞设备：用于保证列车区间内运行的安全和提高区间的通过能力。
信号（一）铁路信号的分类在我国铁路上，依据运营要求，采用下列基本的信号。
1. 要求停车的信号；（一般叫做禁止信号或简称停车信号）。
2. 要求注意或减速运行的信号；（一般叫做运行信号）。
3. 准许按规定速度运行的信号。
（一般叫做运行信号）。
视觉信号的基本颜色及其基本意义是：1. 红色-----停车；2. 黄色-----注意或减低速度；3. 绿色-----按规定速度运行。
4. 月白色-----表示准许调车信号或引导信号。
5. 兰色--------表示禁止调车信号或容许信号。
2. 按信号的使用时间分为：（1）昼间信号；（2）夜间信号；（3）昼夜通用信号。
昼间信号以臂板信号机臂板的不同颜色、形状、尺寸及位臵等显示；夜间信号以臂板信号机上的灯光和数目等显示；昼夜通用信号则以色灯信号机、机车自动信号显示器的灯光颜色、数目等显示。
3. 按发送信号的方法分为：（1）位臵信号；例如臂板信号机。
（2）颜色信号；例如色灯信号机和机车自动信号。
4.信号按用途分为12种：进站、出站、通过、进路、预告、遮断、防护、驼峰、复示、调车、容许、引导信号进站、出站、通过、进路、防护等信号机，都能独立地显示信号，指示列车运行的条件，叫做主体信号机；预告、复示信号机等，本身不能独立存在，而是附属于某种信号机的，所以叫做从属信号机。
对预告信号机来说，进站信号机又是它的主体信号机。
5. 按停车信号的意义分为绝对信号和容许信号。
6. 信号按显示意义的数目分为：单显示、二显示、三显示、多显示。
7. 按动作方式分为：手动信号机、半自动信号机、自动信号机。
8. 固定信号机的设臵地点与显示方式我国铁路实行左侧行车，因此固定信号机一般均应设臵在列车运行方向的左侧或所属线路中心线的上空。

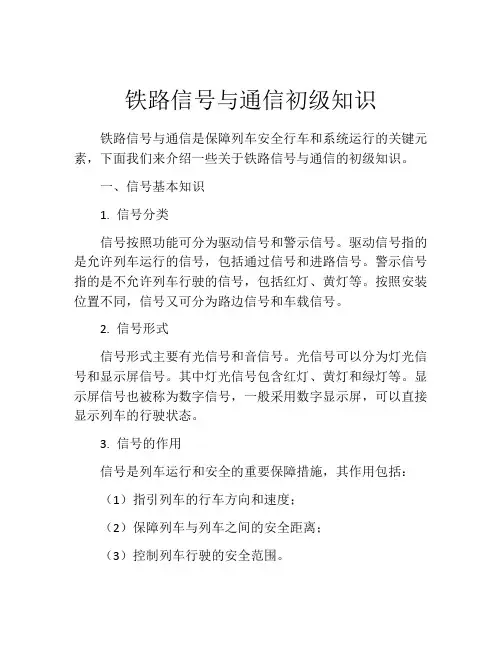

铁路信号与通信初级知识
铁路信号与通信初级知识铁路信号与通信是保障列车安全行车和系统运行的关键元素，下面我们来介绍一些关于铁路信号与通信的初级知识。
一、信号基本知识1. 信号分类信号按照功能可分为驱动信号和警示信号。
驱动信号指的是允许列车运行的信号，包括通过信号和进路信号。
警示信号指的是不允许列车行驶的信号，包括红灯、黄灯等。
按照安装位置不同，信号又可分为路边信号和车载信号。
2. 信号形式信号形式主要有光信号和音信号。
光信号可以分为灯光信号和显示屏信号。
其中灯光信号包含红灯、黄灯和绿灯等。
显示屏信号也被称为数字信号，一般采用数字显示屏，可以直接显示列车的行驶状态。
3. 信号的作用信号是列车运行和安全的重要保障措施，其作用包括：（1）指引列车的行车方向和速度；（2）保障列车与列车之间的安全距离；（3）控制列车行驶的安全范围。
二、通信基本知识1. 通信分类通信主要分为线路通信和车载通信。
其中，线路通信是指通过电缆或空气传递信息的方式，在铁路系统中起到了重要的作用。
而车载通信则是指车上终端设备与车站终端设备进行信息交流的方式。
2. 通信形式通信形式主要有语音通信、数据通信和移频通信等。
其中，语音通信是最常见的通信形式，包括车站与车站之间的话音通信、车站与列车之间的话音通信等。
数据通信主要是指列车与地面设备间的报文传输，例如列车到站信息、列车安全信息等。
而移频通信则是指通过无线电波进行联系的方式。
3. 通信的作用通信在铁路系统中的作用主要是与信号系统联动，一起保障列车行进的安全。
通过通信，可以发送丰富的信息，例如路况信息、天气信息等，以及车辆和设备的状态信息等，有助于调度员做出更加科学的决策。
总之，铁路信号与通信是铁路系统中非常重要的组成部分。
这些基本知识对于保证铁路系统的正常运行和列车的安全行驶至关重要。
信号基础知识讲解
自动闭塞就是根据列车运行及有关闭塞分区状态，自动变换通过信号机显示 而司机凭信号行车的闭塞方法。
采用自动闭塞的区段，将站间区间划分为若干个小区间，叫闭塞分区。在每 一个闭塞分区的入口处（始端）装设通过信号机。在整个区段，各闭塞分区都装 有轨道电路（或计轴器）。通过轨道电路将列车运行和通过信号机的显示联系起 来，根据列车运行自动变换信号机的显示，在列车运行过程中自动完成闭塞的作 用。
- -P3
信号机
像交通信号灯一样，铁路信号机是用于向司乘人 员发出信号显示，以保证所防护区段内列车的运行安 全，防止列车冲突或颠覆的设备。为了保证在一个区 段或一个分区或一条进路内只有一列列车运行，在区 间、分区或进路的入口处设置信号机对它们进行防护。
- -P4
1.分类 •信号机用来防护站内进路、区间、危险地点，按防护 用途的不同可分为进站、出站、通过、进路、预告、 接近、复示、遮断、驼峰、驼峰辅助和调车等信号机。 •地铁中的信号机大致分为进路信号机，区间间隔信号 机，调车信号机（单置、并置、差置、尽头线）。
- - P 12
(2) 转辙机的分类 按动作电源和传动方式分为电动转辙机、电动液
压转辙机和电空转辙机。 按动作电源分为直流转辙机和交流转辙机。
- - P 13
继电器
继电器是自动控制系统中常用的电器，它用于接通 和断开电路，用以发布控制命令和反映设备状态，以构 成自动控制和远程控制电路。
- - P 14
- -P7
4.信号机命名 按列车运行的方向，上行以S开头，下行以X开头，
调车信号机以D开头。 5.信号机的灭灯时机
CBTC下靠列车的EOA打灭信号。 后备下列车的第一个轮对跨过信号机后方的计轴。
- -P8
讲座铁道信号基础资料
LOADOONNBBAYTPTAFSASULT
ESC
通信管理机
终端
终端
终端
终端
终端
终端
终端
2.5 微机监测
电电电
G.703
防火墙 UPS
路由器
100M/1000M局域网
2.5.3 系统体系及功能
电电电
G.703
电 电 电 电 电 G.703
LOADOONNBBAYTPTAFSASULT ESC
服务器 磁盘阵列 服务器 维护工作站 终端
引向另一条线路，或者用于将一条线路分为两条线路。 道岔可按不同方式分类，如单开道岔、对开道岔、
复式交分道岔，单动道岔、双动道岔、三动道岔、四动道 岔，普通区段道岔、提速道岔，普通动作速度道岔、快动 道岔，等等。
3、信号设备
3.2 室外设备
3.2.1 道岔、转辙机 转辙机用于控制道岔，其作用：
转换道岔，根据需要转换至定位或反位。 道岔贴后，实现锁闭，防止外力转换道岔。 反映道岔的实际位置，尖轨密贴后给出表示。 道岔被挤或处于“四开”（两侧的尖轨均未与基本轨密 贴）位置时，及时给出报警及表示。
3、信号设备
3.1 室内联锁设备
3.1.4 继电器组合及组合架 定型组合：道岔、信号、区段，电源、方向。 道岔定型组合：DD、SDZ、SDF； 信号定型组合：YX、LXZ、1LXF、2LXF、DX、DXF； 区段定型组合：Q。 零散组合：L。
3、信号设备
3.1 室内联锁设备
3.1.5 继电器 继电器是一种二值逻辑元件，可以理解为具有两个
2、信号系统
2.5 微机监测
2.5.2 基本技术条件 监测范围。 技术条件。
2、信号系统
