毕业论文—交通灯控制系统
交通信号灯控制系统的设计与实现毕业论文
交通信号灯控制系统的设计与实现毕业论文摘要：交通信号灯是城市交通管理中重要的组成部分，能够有效地调控车辆和行人的交通流量，提高道路的通行效率和安全性。
本论文旨在设计并实现一套高效、智能化的交通信号灯控制系统，以提升城市交通管理水平，减少交通拥堵和事故发生。
关键词：交通信号灯；交通管理；智能化；控制系统一、引言随着城市交通流量的不断增加和城市化进程的加快，交通拥堵和交通事故成为了城市管理者面临的重要问题。
而交通信号灯作为交通管理中必不可少的设施，其合理的设计和高效的控制对于交通流量的调度至关重要。
因此，本论文旨在设计并实现一套高效、智能化的交通信号灯控制系统，以提升城市交通管理水平和交通安全性。
二、交通信号灯控制系统的需求分析在城市交通管理中，交通信号灯需要根据道路交通流量的变化进行智能化的控制，以确保道路的通行效率和安全性。
而智能化的交通信号灯控制系统需要包含以下功能：1.实时采集交通流量数据：通过传感器等设备实时采集道路上的车辆和行人的流量数据。
2.数据分析与预测：通过对采集到的数据进行分析和预测，确定当前交通流量情况和未来一段时间的交通流量趋势。
3.控制信号灯变化：根据交通流量数据和预测结果，控制交通信号灯的变化，以减少交通拥堵和事故发生。
4.优化调度算法：通过优化调度算法，减少交通信号灯的等待时间，提高交通的通行效率。
三、系统设计与实现1.硬件设备部分：包括交通流量传感器、信号灯控制器等设备。
2.数据采集与处理部分：通过交通流量传感器采集道路上的车辆和行人的流量数据，并将数据传输到数据处理系统中进行处理。
3.数据处理与分析部分：对采集到的数据进行处理，分析交通流量情况和趋势，并预测未来一段时间的交通流量。
4.控制系统部分：根据数据分析和预测结果，控制交通信号灯的变化，优化交通调度算法，提高交通的通行效率。
5.用户界面部分：为交通管理者提供直观、易操作的用户界面，以方便其对交通信号灯控制系统进行管理和调度。
基于单片机的交通灯控制系统设计毕业论文
基于单片机的交通灯控制系统设计毕业论文摘要：随着城市交通的日益发展，交通信号灯的控制方式也在不断地更新和优化。
本文基于单片机设计了一种交通灯控制系统，该系统具有高效、稳定和可靠的特点。
首先介绍了交通信号灯的发展背景和现有的控制系统，然后详细介绍了系统的硬件和软件设计，包括信号灯的控制逻辑、硬件电路的设计和单片机程序的编写等。
最后进行了实验测试，验证了系统的性能和可靠性。
实验结果表明，该交通灯控制系统能够有效地提高道路交通的效率和安全性，具有较好的应用前景。
关键词：交通灯控制系统、单片机、硬件设计、软件设计、实验测试第1章绪论1.1研究背景随着社会的不断发展和人口的快速增长，城市道路上的交通流量也在不断增加。
如何保障道路交通的安全和顺畅，成为了一个十分重要的问题。
交通信号灯作为一种重要的交通控制设备，对于减少交通事故和提高道路通行效率具有重要的作用。
传统的交通信号灯控制方式主要基于定时控制，缺乏智能化和动态性。
因此，我们需要开发一种新的交通灯控制系统，以满足现代交通需求。
1.2研究目的与意义本文旨在设计一种基于单片机的交通灯控制系统，提高交通灯的控制精度和灵活性，优化道路通行效率和交通安全性。
该系统具有高效、稳定和可靠的特点，适用于各种道路交通场景，并且可以根据实际情况进行灵活的调整。
第2章系统设计与实现2.1系统框架本系统由三个交通信号灯组成，分别为红灯、黄灯和绿灯。
这三个信号灯通过单片机控制，根据交通情况和车辆流量的变化来调整信号灯的显示状态。
2.2硬件设计本系统的硬件设计包括电源电路、信号灯电路和单片机控制电路等。
其中，电源电路提供系统所需的电源电压和电流；信号灯电路负责控制信号灯的亮灭；单片机控制电路负责接收和处理输入信号，并控制信号灯的显示状态。
2.3软件设计本系统的软件设计主要包括单片机程序的编写。
其中，单片机程序通过交通信号灯的控制逻辑和状态机设计，实现对信号灯的控制和调度。
第3章实验测试与结果分析为了验证系统的性能和可靠性，我们进行了一系列实验测试。
交通信号灯控制系统的设计与实现毕业论文
交通信号灯控制系统设计摘要交通信号灯常用于交叉路口，用来控制车辆的流量,提高交叉路口车辆的通行能力，减少交通事故。
在城镇街道的十交叉字路口,为了保证交通秩序和行人安全,一般在每条道路上各有一组红黄绿交通信号灯，其中红灯亮，表示该道路禁止通行;绿灯亮表示该条道路允许通行。
交通灯控制电路自动控制十字路口两组红黄绿交通灯的状态转换,指挥车辆和行人安全通行,实现十字路口交通管理的自动化。
本文介绍交通信号灯的基本工作原理，基本组成，设计步骤及方法，电路说明等。
着重强调了设计的原理和方法,并附以电路说明,从更深层次的把交通灯的设计原理展现给大家。
它结合模拟电子技术和数字电子技术的基本研究方法并根据实际情况进行设计电路,并最终实现指挥交通。
本文的思路基于智能交通灯设计方案,并进行简单改进。
着重从数字电子的方向研究问题，把与非门和RS密码锁等方面的知识运用到实际的设计中,并发挥实际作用，最终实现红黄绿的三个灯的交替自动变换。
关键词：555定时电路;交通信号灯;计数器；译码置数电路目录1 绪论 ............................................................................................................ 错误!未定义书签。
1.1 概述.................................................................................错误!未定义书签。
1.2 基本工作原理及框图.....................................................错误!未定义书签。
２相关芯片及硬件电路设计ﻩ错误!未定义书签。
2.1 信号灯状态控制器设计...............................................错误!未定义书签。
交通灯控制系统毕业设计论文
交通灯控制系统毕业设计论文一、引言随着城市交通流量的日益增加，交通拥堵问题日益突出。
传统的交通灯控制方式已经不能有效地满足实际需求。
因此，设计一个智能化的交通灯控制系统成为了刻不容缓的任务。
二、设计目标本课题的目标是设计一个基于智能算法的交通灯控制系统，通过实时监测道路交通情况，合理分配交通信号时间，从而提高道路通行效率和交通安全性。
三、系统架构本交通灯控制系统包含以下几个模块：交通流量检测模块、信号控制模块、数据处理模块、用户界面模块等。
其中，交通流量检测模块通过摄像头、雷达等设备实时监测道路上的车辆情况；信号控制模块根据交通流量检测模块提供的数据，采用智能算法进行信号灯调度；数据处理模块负责对采集到的交通数据进行分析和处理；用户界面模块为用户提供交互操作界面，方便用户对系统进行配置和监控。
四、智能算法本设计采用基于遗传算法的交通灯控制方法。
遗传算法是一种模拟自然界的优化演化过程的计算方法，通过染色体编码和进化运算，能够在空间中找到最优解。
本设计将交通灯的时间分配看作一个优化问题，通过遗传算法进行优化求解，找到最优的信号灯控制方案。
五、设计流程1.数据采集：使用摄像头等设备实时采集道路上的交通数据。
2.数据预处理：对采集到的数据进行噪声去除、数据归一化等处理，以便进行后续的算法运算。
3.遗传算法初始化：根据系统要求和交通流量情况，初始化遗传算法的染色体编码、种群数量、交叉概率、变异概率等参数。
4.适应度评估：根据交通数据和设定的交通灯控制方案，评估每个个体的适应度，即信号灯控制方案的效果好坏。
5.选择、交叉和变异：根据适应度评估结果，选择适应度高的个体作为父代，通过交叉和变异操作生成新的个体。
6.迭代优化：重复进行适应度评估、选择、交叉和变异的操作，直到达到预设的停止条件。
7.生成最优解：经过多次迭代优化后，得到最优的交通灯控制方案。
六、结论通过本设计，成功地实现了一个基于智能算法的交通灯控制系统。
交通红绿灯控制系统毕业论文

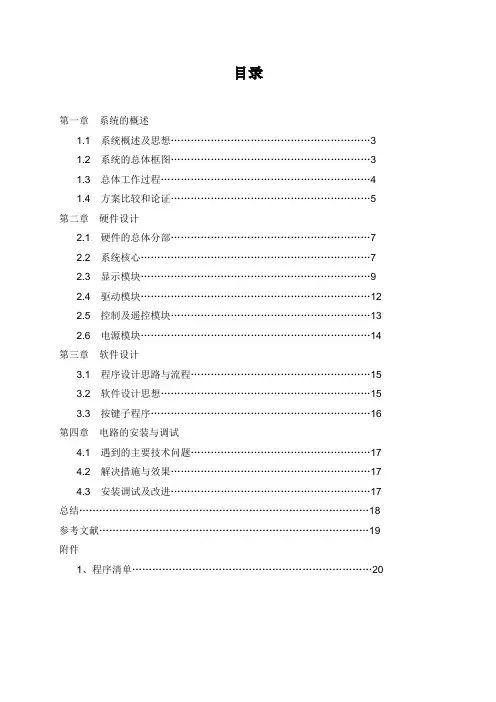

目录第一章系统的概述1.1 系统概述及思想 (3)1.2 系统的总体框图 (3)1.3 总体工作过程 (4)1.4 方案比较和论证 (5)第二章硬件设计2.1 硬件的总体分部 (7)2.2 系统核心 (7)2.3 显示模块 (9)2.4 驱动模块 (12)2.5 控制及遥控模块 (13)2.6 电源模块 (14)第三章软件设计3.1 程序设计思路与流程 (15)3.2 软件设计思想 (15)3.3 按键子程序 (16)第四章电路的安装与调试4.1 遇到的主要技术问题 (17)4.2 解决措施与效果 (17)4.3 安装调试及改进 (17)总结 (18)参考文献 (19)附件1、程序清单 (20)交通红绿灯控制系统【摘要】本设计以AT89S52单片机作为的控制核心，电路分为三大模块，分别是显示模块，遥控模块及控制模块。
采用外部12M晶体震荡器产生定时脉冲，定时控制交通信号灯的导通与关断。
采用固定十六进制输出技术来进行8个共阳数码管递减式计数。
采用遥控控制交通红绿灯的模式转换，强制通行并且不改变原来运行的时间，人行横道具有动态人行行走显示，增加了人性化。
电路通过ISIS仿真可以完全实现基本功能和扩展功能。
可实现主干道和支干道的通行控制和时间显示，遥控转换，强制通行以及声音提醒控制。
关键词：单片机，交通灯，AT89S52第一章系统的概述1.1系统概述及思想本交通红绿灯控制系统采用单片机为核心，通过单片机的各个IO口来控制交通灯，用C语言程序编写程序，既简单，又容易看懂。
按照交通灯的规律来运行，自己设定了三种时间状态：25秒，30秒，40秒。
三种常用的时间状态，用七段数码管显示倒计时时间，并且也用数码管显示模式状态，用点阵显示人行横道指示状态。
并且设计出用遥控器来控制交通红绿灯的想法，并用我们容易实现的成品315M模块来设计遥控电路，调试容易又简单，且成功快。
整个电路可以分为三部分，一个是主板，主要控制着交通灯的各个节点的控制，第二个是红绿灯显示，三种红绿灯状态及时间显示倒计时，第三个是人行道行走显示，动画状态。
毕业论文plc交通灯
毕业论文plc交通灯PLC控制的交通信号灯系统摘要：PLC控制的交通信号灯系统是一种被广泛采用的交通管理手段。
本文讨论了这一系统的设计和实现，包括硬件和软件方面的内容。
通过PLC控制，台湾的交通信号灯系统获得了很好的效果。
关键词：PLC，交通信号灯，控制系统1. 引言随着城市化进程的不断加速，交通问题成为了当今社会面临的一个重要问题。
而交通信号灯系统是一个被广泛采用的交通管理手段。
PLC控制的交通信号灯系统是一种新兴的交通信号灯控制方式，其控制精度高、响应速度快等优点得到了广泛关注。
2. 系统设计2.1 系统概述PLC控制的交通信号灯系统主要由PLC控制器、输入输出模块、交通信号灯、交通监控摄像头等组成。
其中PLC控制器是控制系统最核心的部件，输入输出模块用于实现PLC控制器与其他部件的联接，交通信号灯用于指示道路通行状态，交通监控摄像头用于记录交通事故和疑点车辆。
2.2 系统结构该系统采用多级结构，包括交通信号灯控制层、交通信号灯直接控制层和感应控制层。
其中交通信号灯控制层负责整个交通信号灯系统的控制，交通信号灯直接控制层负责控制相应的信号灯、箭头灯等，感应控制层负责控制车辆感应器的运作。
2.3 硬件设计该系统硬件主要包括PLC控制器、交通信号灯、输入输出模块、交通监控摄像头、车辆感应器等。
PLC控制器采用的是模块化结构，输入输出模块采用数字式输入输出，并配有过电压保护；交通信号灯采用LED显示屏，其控制实现了对信号灯亮度的自动调整；交通监控摄像头采用PTZ型号，具备高清晰度和夜视功能，能够对现场交通情况进行实时监测；车辆感应器采用耐高压绝缘技术，能够自动识别过路车辆。
2.4 软件设计该系统软件主要由PLC程序和相应软件组成。
PLC程序通过控制输入输出模块实现控制系统的工作。
相应的软件用于控制摄像头、车辆感应器等组件。
3. 实验结果与分析实验测试证明，PLC控制的交通信号灯系统具有响应速度快、能够进行情境感知、控制精度高等特点，实现了对待行车流的有效控制，极大地缓解了城市交通拥堵问题。
基于plc的交通灯控制系统设计毕业论文
基于plc的交通灯控制系统设计毕业论文目录一、内容概括 (2)1.1 研究背景和意义 (2)1.1.1 交通灯控制系统的重要性 (3)1.1.2 PLC在交通灯控制系统中的应用 (4)1.2 研究目的和任务 (6)1.2.1 论文研究目的 (7)1.2.2 论文研究任务 (8)二、交通灯控制系统概述 (8)2.1 交通灯控制系统的定义 (10)2.2 交通灯控制系统的组成 (10)2.2.1 硬件设备 (11)2.2.2 软件系统 (12)2.3 交通灯控制系统的分类 (13)2.3.1 传统交通灯控制系统 (15)2.3.2 基于PLC的交通灯控制系统 (16)三、PLC技术基础 (17)四、基于PLC的交通灯控制系统设计 (19)4.1 设计原则和设计要求 (20)4.1.1 设计原则 (21)4.1.2 设计要求 (22)4.2 系统架构设计 (23)4.2.1 总体架构设计 (26)4.2.2 控制器设计 (27)4.2.3 传感器设计 (28)4.3 系统功能实现 (29)4.3.1 交通灯控制功能实现 (30)4.3.2 系统监控功能实现 (32)4.3.3 故障诊断与报警功能实现 (33)五、系统测试与性能分析 (35)一、内容概括本文主要针对基于PLC的交通灯控制系统进行了深入研究和设计。
对交通灯控制系统的基本原理和功能进行了详细阐述，包括红绿灯的切换、行人过街按钮的响应以及故障检测与报警等功能。
对PLC 在交通灯控制系统中的应用进行了分析，重点介绍了PLC的硬件组成、编程语言以及编程方法等方面的内容。
在此基础上，设计了一套完整的基于PLC的交通灯控制系统，并通过实际应用验证了其可行性和稳定性。
对整个系统进行了总结和展望，为今后类似项目的开展提供了有益的参考。
1.1 研究背景和意义随着城市化进程的加快，智能交通系统在现代城市建设中扮演着越来越重要的角色。
交通灯作为道路交通管理的重要组成部分，其控制系统的先进性和稳定性直接关系到道路通行效率和交通安全。
交通信号灯控制系统设计论文_毕业设计
交通信号灯控制系统设计论文_毕业设计摘要：交通信号灯控制系统是城市道路交通管理的重要组成部分。
为了提高城市道路的交通效率和道路交通的安全性，本文研究了交通信号灯控制系统的设计原理和方法。
通过对信号灯控制系统的分析和仿真实验，本文得出了一种优化的信号灯控制算法，该算法能够根据不同的交通状况和道路需求，实现灵活的信号灯控制和交通流优化。
本文还对交通信号灯控制系统的硬件设计进行了详细介绍，并介绍了系统的软件设计方案。
最后，通过实际道路的测试和评估，证明了本文所提出的交通信号灯控制系统的有效性和可行性。
关键词：交通信号灯控制系统；交通效率；安全性；优化算法；硬件设计；软件设计；测试评估第1章引言1.1研究背景随着城市化进程的加快，交通拥堵和交通事故频发成为社会发展的一个重要问题。
城市道路的交通效率和交通安全性成为研究的热点。
交通信号灯控制系统作为城市道路交通管理的重要组成部分，对提高交通效率和交通安全性起着至关重要的作用。
1.2论文目的和意义本论文的目的是研究和设计一种优化的交通信号灯控制系统，以提高城市道路的交通效率和道路交通的安全性。
通过分析和仿真实验，本文将提出一种灵活的信号灯控制算法，能够根据不同的交通状况和道路需求进行交通流优化。
通过详细介绍硬件设计和软件设计方案，本文将实现一个完整的交通信号灯控制系统。
最后，通过实际道路的测试和评估，本文将证明所设计的交通信号灯控制系统的有效性和可行性。
第2章交通信号灯控制系统的设计原理和方法2.1交通信号灯控制算法本章将介绍一种基于车辆流量和道路需求的交通信号灯控制算法，该算法能够根据实时的交通状况和道路需求，合理地分配信号灯的绿灯时间，提高交通效率和道路流量。
2.2交通信号灯控制系统仿真实验本章将对所设计的交通信号灯控制系统进行仿真实验，通过模拟不同的交通流量和道路需求，评估系统的性能和效果，验证所提出的交通信号灯控制算法的有效性。
第3章交通信号灯控制系统的硬件设计3.1控制器设计本章将详细介绍交通信号灯控制系统的硬件设计，包括信号灯控制器的设计和选型，信号灯的布置和安装等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子工程系毕业设计任务书专业：应用电子技术年级：2006级装订线电子工程系毕 业 设 计 开 题 报 告装订线交通灯控制系统的设计与制作摘要：道路交通信号灯是交通安全产品中的一个类别，是为了加强道路交通管理，减少交通事故的发生，提高道路使用效率，改善交通状况的一种重要工具。
适用于十字、丁字等交叉路口，由道路交通信号控制机控制，指导车辆和行人安全有序地通行。
近年来随着科技的飞速发展，单片机的应用正在不断深入，同时带动传统控制技术日益更新。
本文将介绍一种基于单片机控制的交通信号灯的自动指挥系统。
交通信号灯控制方式很多。
本系统采用MSC-51系列单片机AT89C51和芯片74LS245为中心器件来设计交通灯控制系统。
本系统性能稳定，功能完善，实用性强。
Abstract: Road traffic lights is a safety product categories, is to enhance road traffic management and reduce the occurrence of traffic accidents and enhance road use efficiency and improve the traffic conditions of an important tool. Applicable to cross, such as T-intersection, from road traffic signal control machine control, guidance of vehicles and pedestrian traffic safety in an orderly manner. In recent years, with the rapid development of science and technology, the application of SCM is at the same time, increasingly driven to update the traditional control technology. This article will introduce a single-chip microcomputer-based control of theautomatic traffic signal control system. Many traffic lights control. The system uses MSC-51 series single-chip and chip AT89C51 devices to 74LS245-centric design of the traffic light control system. Stable performance of the system, functional, practical.关键词：单片机多路交通灯紧急情况处理Abstract : In recent years, with the rapid development of science and technology, SCM applications are at the same time, traditional detection techniques to control the growing update. design and actualization of the traffic light controller based on the single-chip microcomputer目录引言 (1)第1章方案选择及总体设计 (1)1．1方案选择 (1)1．2 总体设计 (2)1．2．1 系统构成 (2)1．2．1功能概述 (3)第2章系统硬件设计 (5)2．1交通灯四种通行模式及行车方向指示 (5)2．2各功能模块硬件设计及实现 (8)2．2．1行人通行指示及其实现 (8)2．2．2 各路口交通状态显示及其实现 (9)2．2．3主次干道独立控制功能 (10)2．2．4紧急情况处理功能及其实现 (10)2．2．5倒计时计数功能及其实现 (10)第3章系统软件设计 (11)3．1 软件总体流程图 (11)3．2 软件主要子程序流程 (12)3．2．1 紧急状态子程序 (12)3．2．2 显示状态子程序 (13)第4章系统调试分析及结果 (14)4．1 电路板实物的制作 (14)4．1．1 印刷电路板PCB图的绘制 (14)4．1．2 实物的制作 (15)4．2 系统硬件调试 (18)4．3 系统软件调试 (18)4．4 系统总体调试 (18)第5章结束语 (20)参考文献 (21)附录： (21)附录一：元件清单 (21)附录二：系统硬件电路图 (22)附录三：程序清单 (23)引言当今世界，红绿灯已经被安装在各个道口上，已经成为疏导交通车辆最常见和最有效的手段。
但这一现象在19世纪就已出现了，19世纪初，在英国中部的约克城，红、绿装分别代表女性的不同身份。
其中，着红装的女人表示我已结婚，而着绿装的女人则是未婚者。
后来，英国伦敦议会大厦前经常发生马车轧人的事故，于是人们受到红绿装启发，1868年12月10日，信号灯家族的第一个成员就在伦敦议会大厦的广场上诞生了，由当时英国机械师德·哈特设计、制造的灯柱高7米，身上挂着一盏红、绿两色的提灯--煤气交通信号灯，这是城市街道的第一盏信号灯。
在灯的脚下，一名手持长杆的警察随心所欲地牵动皮带转换提灯的颜色…第1部分方案选择及总体设计1．1方案选择能实现此电路的方法很多，我们根据实际将范围定在以下几个比较切合我们的方案中。
第一种方案：采用数字电子技术实现。
用基本的555芯片（利用单稳态实现定时），计数芯片（如74LS163，74LS160等）完成计时功能，控制电路芯片，译码芯片（如74LS138）等基本芯片，结合电阻，电容等基本元件，通过逻辑电路实现交通灯的功能。
第二种方案：使用单片可编程来实现交通灯的功能。
利用单片机的外围扩展，显示电路构成基本硬件。
然后编程实现对定时，控制，显示电路的控制，然后调试，完成设计。
结合实际情况，根据毕业设计任务书的要求，我们经过讨论和论证，最终一致选用第二种方案的设计思路对交通灯控制系统进行设计。
1．2 总体设计1．2．1 系统构成整个系统的构成以AT89C51单片机为核心，由I/O口扩展，LED 数码管显示，紧急情况中断电路还有复位电路等组成。
单片机作为整个硬件系统的核心，它既是协调整机工作的控制器，又是数据处理器。
它由单片机、时钟电路、复位电路等组成。
行车方向指示采用LED发光二极管，可有红、绿两种颜色指示放行与禁止，黄灯作为红绿转换的提示，形象直观。
行人通行指示也同样采用LED发光二极管，用红、绿两种颜色指示放行与禁止，黄灯作为红绿转换的提示，形象直观，简洁明了，更方便控制。
按键控制台，可供警察在室内实时监视交通状况。
通过按键可设置\紧急情况发生时的交通灯状态控制人机界面非常友好。
系统采用双数码管倒计时计数功能，最大显示数字99。
友好的人机界面、灵活的控制方式、优化的物理结构以及丰富的功能是本设计的亮点。
整个硬件电路组成模块如图1；管理施工精品卓越创造未来图1-1.系统硬件构成模块1．2．1功能概述本设计由中断系统、单片机、LED 数码显示模块和按键等构成。
单片机是集成的IC 芯片AT89C51单片机，只需根据实际选型。
其他AT89C51单片机I/0口扩展LED 数码管显示中断系统复位电路注：以上电路图为我们所设计的交通灯控制系统的具体电路图，在东南西北四个方向的LED指示灯，代表四个方位的交通信号灯，电路图的下方是单片机控制系统。
复位，中断等子电路。
1、本系统交通灯控制规则如下：(1)每个街口有左拐、右拐、直行及行人四种指示灯。
每个灯有红、绿、黄三种颜色。
自行车与汽车共用左拐、右拐和直行灯。
(2)共有四种通行方式：①车辆南北直行、各路右拐，南北向行人通行。
南北向通行时间为1分钟，各路右拐比直行滞后10秒钟开放。
②南北向左拐、各路右拐，行人禁行。
通行时间为1分钟。
③东西向直行、各路右拐，东西向行人通行。
东西向通行时间为1分钟，各路右拐比直行滞后10秒钟开放。
④东西向左拐、各路右拐。
行人禁行。
通行时间为1分钟。
(3)在通行结束前10秒钟，绿灯闪烁直至结束。
2、有倒计时时间显示时间，红绿灯切换提前5秒亮黄灯提示。
3、若交道口出现紧急情况，交警可手动控制：全路口车辆禁行、行人通行。
紧急情况结束后再转成自动状态。
第2部分系统硬件设计2．1交通灯四种通行模式及行车方向指示按交通灯控制规则，每个街口有左拐、右拐、直行及行人四种指示灯。
每个灯有红、绿两种颜色灯。
交道口模型如图2－1所示：图2－1 交道口模型图4组LED数码管按照设置的通行时间（各路口默认的通行时间均为1分钟）进行倒计时，并各自进行红、绿灯显示，共有四种通行方式，分别为：图2-2 通行方式一示意图图2-3 通行方式二示意图图2-4 通行方式三示意图图2-5 通行方式四示意图通行方式一：倒计时时间为60s（通行时间），红绿灯状态为：南北直行：绿；东西直行：红；各路右拐：绿；左拐：红；人行道：南北绿，东西红；各路右拐比直行滞后10秒钟开放。
如图2-2所示。
通行方式二：倒计时时间为60s（通行时间），红绿灯状态为：南北左拐：绿，各路右拐：绿，所有人行道：红。
如图2-3所示。
通行方式三：倒计时时间为60s（通行时间），红绿灯状态为：东西直行：绿，南北直行：红，各路右拐：绿，左拐：红，人行道：东西绿，南北红，各路右拐比直行滞后10秒钟开放。
如图2-4所示。
通行方式四：倒计时时间为60s（通行时间），红绿灯状态为：东西左拐：绿，各路右拐：绿，所有人行道：红。
如图2-5所示。
通行默认时间为1分钟，系统设置了任意更改功能，一般主干道通行时间要比次干道要长一些，可以根据实际情况进行调整，以提高车辆通过率，缓减交通压力。
在通行结束前10秒钟，绿灯闪烁直至结束。
本设计选用LED发光二极管的红绿灯状态用来指示左右拐、直行等交通指示信息。
绿色表示通行，红色则表示禁止通行。
中间绿色灯亮，表示直行，两边红色灯亮，表示禁止通行；左边绿色灯亮，表示左拐弯；其他红色灯亮则表示禁止通行和右拐弯。
所有指示信息一目了然。
2．2各功能模块硬件设计及实现2．2．1行人通行指示及其实现人行道的通行采用红绿两种颜色的发光二极管来指示，其中多加了一个黄灯作为提示红绿转换的提示标志。
按规则，南北车辆直行的时间也就是东西路口行人通行的时间。
