地铁流程图
地铁票务组织详解
票务政策
票务政策主要是指与轨道交通的票务收益密切相关的，是 直接面向乘客的政策，如票制、票价、票种、车票的有效 期、车票的售价、优惠政策、车票的使用规则、退票原则、 问题票处理原则等。
一、票制:
票制通常分单一票制、计程票制、计程计时票制。 单一票制是指无论乘客乘车距离远近，都按相同的票价支付车费。 计程票制是指乘客按乘车距离的远近支付车费。 计程计时票制是指不仅按其乘坐距离的远近支付车费，而且要按 乘客乘坐时间长短收取车费，两种去车费最大值作为收费依据。
2、外部的票务收益安全 主要是建立一支查票队伍，检查乘客是否按照轨道交通的要求使 用车票乘车。
本章回顾
一、 票务政策包括哪些？
答：票务政策主要是指与轨道交通的票务收益密切相关的， 是直接面向乘客的政策，如票制、票价、票种、车票的有 效期、车票的售价、优惠政策、车票的使用规则、退票原 则、问题票处理原则
退票原则是指乘客在购买车票后，因特殊原因需进行退票时的限制条件。
九、问题票处理原则
问题票处理原则是指乘客所持的车票不能正常进出站时，如何处理 这张车票所遵循的原则
票务管理
一、车票运作流程
1、纸票的运作流程
印制好的纸票
制票中心
配票
车站
人工售票
乘客
出站
验票
撕下出站票
进站
检票 撕下进站劵
2、磁卡票的运作流程
三、现金运作
车站现金系统主要由票款和备用金组成。
1、票款运作
自动售票机
乘客
票务处
车站清点
银行
以上是车站现金票款的流程图
2、备用金（P282）
四、票务收益安全管理
1、内部票务收益安全
（1）、制定周密、严谨的规章制度和作业程序，对车票/现金交接、保 管过程和现场生产过程的监控 。 （2）、必要的辅助设备确保处理车票，现金的安全。 （3）、通过售检票系统监控数据进行管理。 （4）、建立内部的票务稽查队伍，进行检查监督。
地铁盾构法隧道施工技术方案
地铁盾构法隧道施工技术方案地铁盾构法隧道施工技术方案1。
施工流程图１。
１盾构法隧道施工流程图图1盾构隧道施工流程图1．２盾构始发流程图图２ 始发流程图 2.盾构机下井盾构机从盾构工作井吊入,每台盾构机本身自重约20０t,分解为5 块，最大块重约60t.综合考虑吊机的起吊能力和工作半径，安排1 台200t 和一台40ｔ 汽车吊机进行吊入任务。
盾构机下井拼装顺序见图３。
图３盾构机下井拼装示意图在吊入盾构机之前，依次完成以下几项工作:1．将测量控制点从地面引到井下底板上; 2。
铺设后续台车轨道；3.依次吊入后续台车并安放在轨道上;4。
安装始发推进反力架,盾构管片反力架示意图见图４; ５。
安装盾构机始发托架，盾构始发托架示意图见图5。
图4盾构管片反力架示意图掘进图５盾构始发托架示意图3。
盾构机安装调试3。
１盾构机的安装主要工作1.盾构机各组成块的连接；2。
盾构机与后续设备及后续台车之间各种线路、管线和机械结构的连接。
3。
盾构机内管片安装器、螺旋输送器、保园器的安装;４.台车顶部皮带机及风道管的连接；5。
刀盘上各种刀具的安装。
3．2盾构机的检测调试主要内容1。
刀盘转动情况：转速、正反转;２。
刀盘上刀具:安装牢固性、超挖刀伸缩；3。
铰接千斤顶的工作情况:左、右伸缩;4.推进千斤顶的工作情况：伸长和收缩；5。
管片安装器:转动、平移、伸缩;６。
保园器:平移、伸缩;７．油泵及油压管路;8。
润滑系统;9。
冷却系统;10。
过滤装置；1１。
配电系统;12。
操作控制盘上各项开关装置、各种显示仪表及各种故障显示灯的工作情况。
盾构机在完成了上述各项目的检测和调试后(具体应遵照盾构机制造厂家提供的操作手册进行)，即可判定该盾构机已具备工作能力。
4.盾构进洞1。
盾构进洞前50 环进行贯通测量,以确定盾构机的实际位置和姿态。
此后的掘进不允许有大的偏差发生,逐渐按偏差方位调整盾构机姿态和位置,满足盾构进洞尺寸要求。
这一调整应在盾构刀盘进入洞前加固土前完成，以避免盾构进洞发生意外.图6盾构进洞示意图2。

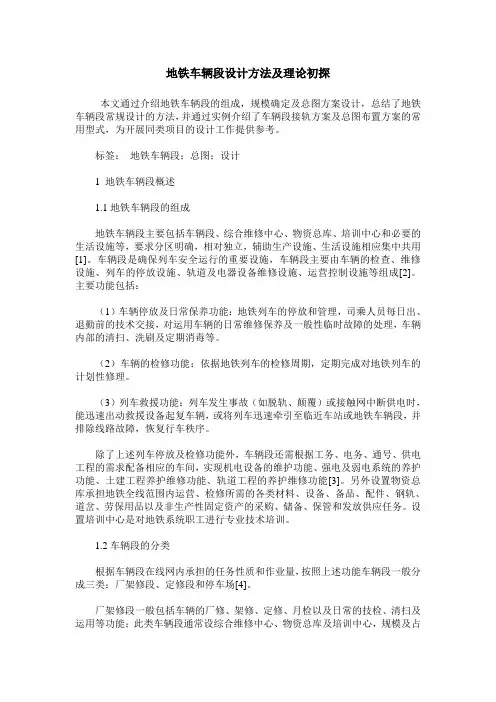

地铁车辆段设计方法及理论初探
地铁车辆段设计方法及理论初探本文通过介绍地铁车辆段的组成，规模确定及总图方案设计，总结了地铁车辆段常规设计的方法，并通过实例介绍了车辆段接轨方案及总图布置方案的常用型式，为开展同类项目的设计工作提供参考。
标签：地铁车辆段；总图；设计1 地铁车辆段概述1.1地铁车辆段的组成地铁车辆段主要包括车辆段、综合维修中心、物资总库、培训中心和必要的生活设施等，要求分区明确，相对独立，辅助生产设施、生活设施相应集中共用[1]。
车辆段是确保列车安全运行的重要设施，车辆段主要由车辆的检查、维修设施、列车的停放设施、轨道及电器设备维修设施、运营控制设施等组成[2]。
主要功能包括：（1）车辆停放及日常保养功能：地铁列车的停放和管理，司乘人员每日出、退勤前的技术交接，对运用车辆的日常维修保养及一般性临时故障的处理，车辆内部的清扫、洗刷及定期消毒等。
（2）车辆的检修功能：依据地铁列车的检修周期，定期完成对地铁列车的计划性修理。
（3）列车救援功能：列车发生事故（如脱轨、颠覆）或接触网中断供电时，能迅速出动救援设备起复车辆，或将列车迅速牵引至临近车站或地铁车辆段，并排除线路故障，恢复行车秩序。
除了上述列车停放及检修功能外，车辆段还需根据工务、电务、通号、供电工程的需求配备相应的车间，实现机电设备的维护功能、强电及弱电系统的养护功能、土建工程养护维修功能、轨道工程的养护维修功能[3]。
另外设置物资总库承担地铁全线范围内运营、检修所需的各类材料、设备、备品、配件、钢轨、道岔、劳保用品以及非生产性固定资产的采购、储备、保管和发放供应任务。
设置培训中心是对地铁系统职工进行专业技术培训。
1.2车辆段的分类根据车辆段在线网内承担的任务性质和作业量，按照上述功能车辆段一般分成三类：厂架修段、定修段和停车场[4]。
厂架修段一般包括车辆的厂修、架修、定修、月检以及日常的技检、清扫及运用等功能；此类车辆段通常设综合维修中心、物资总库及培训中心，规模及占地面积最大。
论标准化作业流程图在地铁乘务工作中的作用
论标准化作业流程图在地铁乘务工作中的作用摘要：在我国城市化进程的日益加快，各城市的地铁载客量实现了大幅增加，行车密度也得到了相应的提升。
在这种情况下，地铁乘务工作的标准化程度便在一定程度上决定了地铁线路的服务品质及行车安全。
本文首先分析了标准化流程图自身的作用与优点，之后以深圳市地铁三号为例，研究了标准化作业流程图在地铁乘务工作的具体应用。
希望可以为其他地铁线路的乘务工作，提供有价值的参考。
关键字：标准化；作业流程图；地铁乘务工作；作用在地铁线路运营的过程中，无可避免的会发生一些故障问题。
当发生故障时，地铁列车司机的应急处理能力成为故障能否得到快速处理、地铁能否稳定运行的关键性因素。
而地铁列车司机对故障的正确处理就是标准化作业流程中的重要组成部分。
为了更加贴近实际工作情况，本文结合深圳地铁集团运营总部客运三分公司（以下简称深圳地铁三号线）车辆部乘务室的相关实践经验，对标准化作业流程图在地铁乘务工作的应用及作用进行了探索分析，希望可广大地铁乘务工作人员在借鉴他人成功经验的同时，结合自身情况，探索出一套全新的标准化作业流程模式，为地铁线路的稳定运行提供强有力的保障。
1.标准化作业流程图在地铁乘务工作中的作用据相关调查数据统计，80%以上的地铁行车事故都与人为因素有着直接或间接的联系。
而地铁司机作为地铁列车运行过程中的第一执行人，其工作能力、敬业程度、心理素质、责任心、操作水平等因素对地铁列车的运行状态将产生直接影响。
而通过标准化作业流程图在地铁乘务工作中的应用，对列车司机的相关操作行为进行了统一且规范的管理，在广大乘客的安全出行构起了一道安全防线。
在标准化作业流程图的应用过程中，发挥出以下几项产要作用：1.1提高了地铁运营周期的稳定性伴随着地铁线路运营规模及行车密度的大幅提升，如果列车司机依然按以往的标准化作业流程进行行驶及相关操作。
必须会出现进站时间不准时的问题，同时也给行车安全带来较大的压力。
通过标准化作业流程图的应用，使地铁的运行周期及进站时间得到了有效保障，在一定程度上提高了地铁线路的服务品质。
