焊条烘焙记录表
焊条使用前的烘干与保管规定

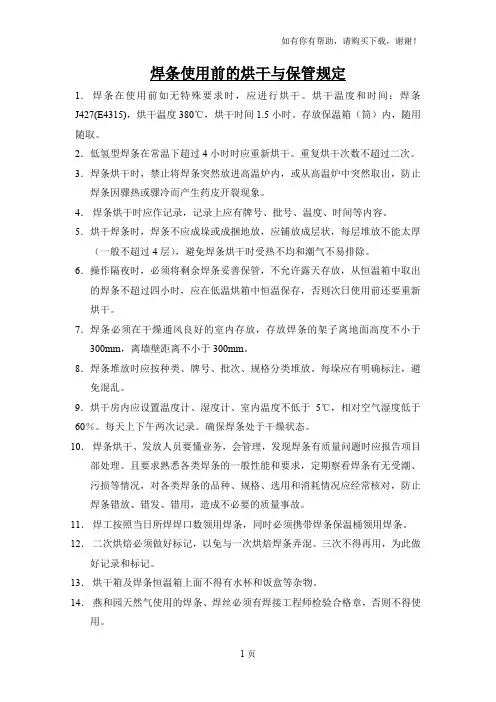

焊条使用前的烘干与保管规定1．焊条在使用前如无特殊要求时，应进行烘干。
烘干温度和时间：焊条J427(E4315)，烘干温度380℃，烘干时间1.5小时。
存放保温箱（筒）内，随用随取。
2．低氢型焊条在常温下超过4小时时应重新烘干。
重复烘干次数不超过二次。
3．焊条烘干时，禁止将焊条突然放进高温炉内，或从高温炉中突然取出，防止焊条因骤热或骤冷而产生药皮开裂现象。
4．焊条烘干时应作记录，记录上应有牌号、批号、温度、时间等内容。
5．烘干焊条时，焊条不应成垛或成捆地放，应铺放成层状，每层堆放不能太厚（一般不超过4层），避免焊条烘干时受热不均和潮气不易排除。
6．操作隔夜时，必须将剩余焊条妥善保管，不允许露天存放，从恒温箱中取出的焊条不超过四小时，应在低温烘箱中恒温保存，否则次日使用前还要重新烘干。
7．焊条必须在干燥通风良好的室内存放，存放焊条的架子离地面高度不小于300mm，离墙壁距离不小于300mm。
8．焊条堆放时应按种类、牌号、批次、规格分类堆放。
每垛应有明确标注，避免混乱。
9．烘干房内应设置温度计、湿度计、室内温度不低于5℃，相对空气湿度低于60％。
每天上下午两次记录。
确保焊条处于干燥状态。
10．焊条烘干、发放人员要懂业务，会管理，发现焊条有质量问题时应报告项目部处理。
且要求熟悉各类焊条的一般性能和要求，定期察看焊条有无受潮、污损等情况，对各类焊条的品种、规格、选用和消耗情况应经常核对，防止焊条错放、错发、错用，造成不必要的质量事故。
11．焊工按照当日所焊焊口数领用焊条，同时必须携带焊条保温桶领用焊条。
12．二次烘焙必须做好标记，以免与一次烘焙焊条弄混。
三次不得再用，为此做好记录和标记。
13．烘干箱及焊条恒温箱上面不得有水杯和饭盒等杂物。
14．燕和园天然气使用的焊条、焊丝必须有焊接工程师检验合格章，否则不得使用。
15．及时收集焊条头和废焊条（存放在焊条房外回收空桶内）。
北京燕山华龙建筑工程有限公司保温公司二○一○年九月八日常用焊条烘干要求。
焊接材料烘焙规范及操作规程
焊接材料烘焙规范及操作规程焊接材料烘焙是将焊接材料暴露在高温环境下，以去除水分和其他揮發性成分的过程。
焊接材料在烘焙之前需要储存于干燥室，在使用前进行烘焙。
烘焙的目的是提供干燥且清洁的材料，以确保焊接过程的质量和稳定性。
以下是焊接材料烘焙规范及操作规程的内容，详细介绍了焊接材料烘焙的过程和注意事项。
一、烘焙设备和环境要求1. 使用专门的烘焙设备进行烘焙，确保温度、时间和湿度的准确控制。
2. 烘焙过程应在清洁的环境下进行，避免灰尘和杂质的污染。
二、焊接材料的烘焙方法1. 需要烘焙的焊接材料放置在专门的网架上，避免与热源直接接触。
2. 烤箱温度控制在规定的范围内，一般为50°C-200°C之间。
3. 烘焙时间根据不同的材料而不同，一般在4小时至24小时之间，具体根据材料的稳定性和含水量而定。
4. 烘焙结束后，等待材料自然冷却至室温，避免因突然的温度变化而引起材料的脆裂或变形。
三、常见焊接材料的烘焙要求1. 焊条和焊丝：焊条和焊丝属于焊接材料中最常用的材料。
焊条和焊丝的外包装材料具有较好的密封性，但在长时间储存后，仍然会吸湿而影响焊接质量。
使用前需进行烘焙，烘焙温度一般为120°C-150°C，烘焙时间为1小时至2小时。
2. 焊剂：焊剂是焊接过程中常用的助焊剂，包括焊剂粉和焊剂芯。
焊剂吸湿后，易造成气孔等气体缺陷。
焊剂烘焙温度一般为150°C-200°C，烘焙时间为2小时至4小时。
3. 气体保护剂：氩气、氩气混合气体等气体保护剂的存储和烘焙要求与焊接材料类似，温度一般控制在100°C-150°C，时间为2小时至4小时。
四、注意事项1. 烘焙设备的温度控制要准确，避免温度过高导致焊接材料的变质或焦化。
2. 在烘焙过程中，应定期检查焊接材料的状态，如出现异常变化要及时采取措施。
总结：焊接材料烘焙规范及操作规程是确保焊接材料在焊接前能够达到干燥且清洁的状态，以保证焊接质量的重要步骤。
焊条烘焙记录表
工程名称：郑州国际会展中心(会议部分） 焊接部位：地上二层+7.95m处钢骨梁 序 号 1 2 3 4 5 焊条规格 烘干数量 （mm） （kg） F4.0 F4.0 F4.0 F4.0 F5.0 50 50 60 50 60 箱批号 303023-05861 303023-05861 303023-05861 303023-05861 303023-05861 烘干温度 烘干时间 （℃） （h） 350 350 350 350 350 1 1 1 1 1 烘干日期 2004.1.9 2004.1.9 2004.1.9 2004.1.10 2004.1.10 操作人 卢福贵 卢福贵 卢福贵 卢福贵 卢福贵
ቤተ መጻሕፍቲ ባይዱ
焊剂烘焙记录表
工程名称：郑州国际会展中心(会议部分) 焊接部位：地上二层+7.95m处钢骨梁 序 号 1 2 3 4 5 6 7 8 焊剂规格 烘干数量 （kg） 8-40目 8-40目 8-40目 8-40目 8-40目 8-40目 8-40目 8-40目 25 25 25 25 25 25 25 25 批号 2003-063 2003-063 2003-063 2003-063 2003-063 2003-063 2003-063 2003-063 烘干温度 烘干时间 （℃） （h） 250 250 250 250 250 250 250 250 2 1 1 1 1 1 1 1 烘干日期 2004.1.7 2004.1.8 2004.1.9 2004.1.9 2004.1.9 2004.1.9 2004.1.10 2004.1.10 操作人 （签字） 代芳 代芳 代芳 代芳 代芳 代芳 代芳 代芳
瓷环烘焙记录表
工程名称：郑州国际会展中心(会议部分） 焊接部位:地上二层+7.95m处钢骨梁 序 号 1 2 3 4 5 6 7 8 9 10 11 瓷环规格 烘干数量 （mm） F19 F19 F19 F19 F19 F19 F19 F19 F19 F19 F19 （个） 200 200 300 200 200 300 200 350 200 200 200 303023-05861 303023-05861 303023-05861 303023-05861 303023-05861 303023-05861 303023-05861 303023-05861 303023-05861 303023-05861 303023-05861 箱批号 烘干温度 烘干时间 （℃） 150 150 150 150 150 150 150 150 150 150 150 （min） 90 90 90 90 90 90 90 90 90 90 90 2004.1.13 2004.1.13 2004.1.13 2004.1.13 2004.1.13 2004.1.13 2004.1.14 2004.1.14 2004.1.14 2004.1.14 2004.1.14 卢福贵 卢福贵 卢福贵 卢福贵 卢福贵 卢福贵 卢福贵 卢福贵 卢福贵 卢福贵 卢福贵 烘干日期 操作人
焊材管理制度

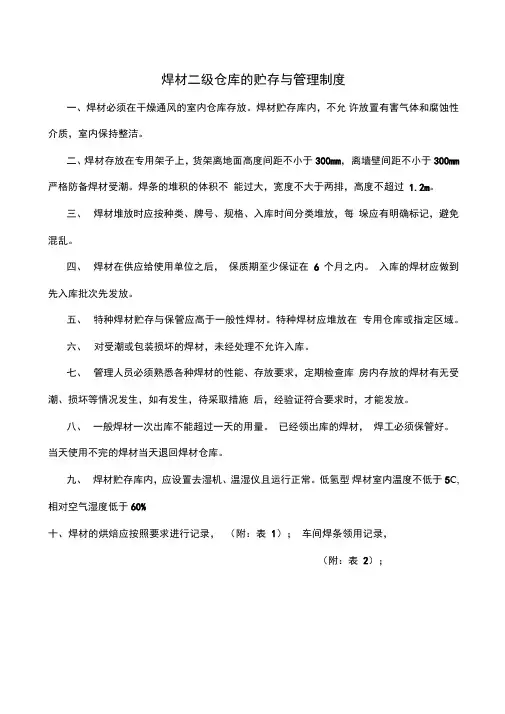

焊材二级仓库的贮存与管理制度一、焊材必须在干燥通风的室内仓库存放。
焊材贮存库内，不允许放置有害气体和腐蚀性介质，室内保持整洁。
二、焊材存放在专用架子上，货架离地面高度间距不小于300mm，离墙壁间距不小于300mm 严格防备焊材受潮。
焊条的堆积的体积不能过大，宽度不大于两排，高度不超过 1.2m。
三、焊材堆放时应按种类、牌号、规格、入库时间分类堆放，每垛应有明确标记，避免混乱。
四、焊材在供应给使用单位之后，保质期至少保证在6 个月之内。
入库的焊材应做到先入库批次先发放。
五、特种焊材贮存与保管应高于一般性焊材。
特种焊材应堆放在专用仓库或指定区域。
六、对受潮或包装损坏的焊材，未经处理不允许入库。
七、管理人员必须熟悉各种焊材的性能、存放要求，定期检查库房内存放的焊材有无受潮、损坏等情况发生，如有发生，待采取措施后，经验证符合要求时，才能发放。
八、一般焊材一次出库不能超过一天的用量。
已经领出库的焊材，焊工必须保管好。
当天使用不完的焊材当天退回焊材仓库。
九、焊材贮存库内，应设置去湿机、温湿仪且运行正常。
低氢型焊材室内温度不低于5C,相对空气湿度低于60%十、焊材的烘焙应按照要求进行记录，（附：表1）；车间焊条领用记录，（附：表2）；车间埋弧焊丝领用记录，（附：表3）；车间CO2 焊丝领用记录，（附：表4）；车间焊剂领用记录，（附：表5）；车间碳棒等辅材领用记录，（附：表6）；车间焊材返还记录，（附：表7).焊接材料烘焙规范及操作规程一、焊条1、焊条的烘焙温度和保温时间，严格按焊条生产厂家推荐的烘焙规定或有关的技术规范要求进行。
国外焊材的烘焙要求，按所提供的焊材质保书或有关技术规范要求进行烘焙。
2、如焊条生产厂家无烘焙规定或有关技术规范，则按下表的烘干规范进行：注：⑴酸性焊条储存时间短且包装良好的，使用于一般结构件焊接，在使用前不再烘焙。
⑵特种焊条烘焙温度应按说明书烘培温度操作。
3、焊条烘干时，应缓慢升温、保温、缓慢降温，严禁将需烘干的焊条直接放入已升至高温的烘箱内，或者将烘至高温的焊条从高温炉中突然取出冷却，以防止焊条药皮因骤冷或骤热面产生开裂或脱落现象。
焊接材料烘焙规范及操作规程

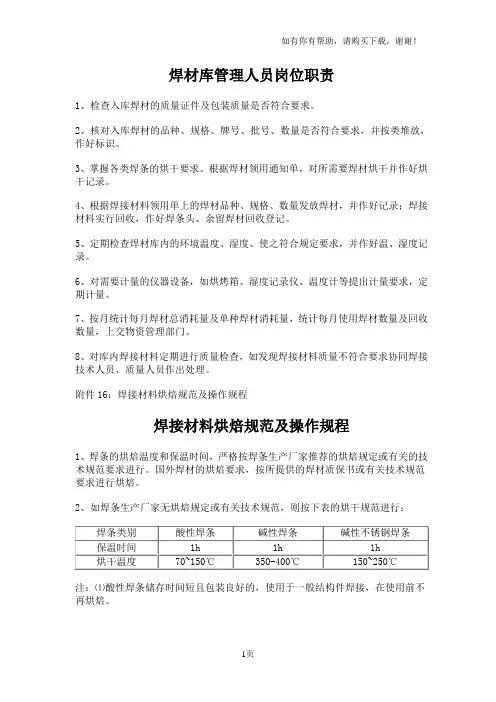

焊材库管理人员岗位职责1、检查入库焊材的质量证件及包装质量是否符合要求。
2、核对入库焊材的品种、规格、牌号、批号、数量是否符合要求，并按类堆放，作好标识。
3、掌握各类焊条的烘干要求。
根据焊材领用通知单，对所需要焊材烘干并作好烘干记录。
4、根据焊接材料领用单上的焊材品种、规格、数量发放焊材，并作好记录；焊接材料实行回收，作好焊条头、余留焊材回收登记。
5、定期检查焊材库内的环境温度、湿度、使之符合规定要求，并作好温、湿度记录。
6、对需要计量的仪器设备，如烘烤箱、湿度记录仪、温度计等提出计量要求，定期计量。
7、按月统计每月焊材总消耗量及单种焊材消耗量，统计每月使用焊材数量及回收数量，上交物资管理部门。
8、对库内焊接材料定期进行质量检查，如发现焊接材料质量不符合要求协同焊接技术人员、质量人员作出处理。
附件16：焊接材料烘焙规范及操作规程焊接材料烘焙规范及操作规程1、焊条的烘焙温度和保温时间，严格按焊条生产厂家推荐的烘焙规定或有关的技术规范要求进行。
国外焊材的烘焙要求，按所提供的焊材质保书或有关技术规范要求进行烘焙。
2、如焊条生产厂家无烘焙规定或有关技术规范，则按下表的烘干规范进行：注：⑴酸性焊条储存时间短且包装良好的，使用于一般结构件焊接，在使用前不再烘焙。
⑵碱性焊条对含氢量有特别要求的，烘焙温度应提高到400~450℃，保温1~2h3、焊条烘干时，应缓慢升温、保温、缓慢降温，严禁将需烘干的焊条直接放入已升至高温的烘箱内，或者将烘至高温的焊条从高温炉中突然取出冷却，以防止焊条药皮因骤冷或骤热面产生开裂或脱落现象。
4、同一烘干箱每次只能入同种烘干规范的焊条进行烘干，对烘干规范相同，但批号、牌号或规格不同的焊条，堆放时必须有一定的物理间隔，且焊条堆放不宜过高（一般为1~3层），以保证焊条烘干均匀。
5、烘干后的焊条，应贮放在温度为50~100℃的恒温保温箱内，随用随取。
6、当焊条在施工现场放置超过4个小时以上时，应对焊条重新烘干处理，但焊条反复烘干次数不得超过三次。
不锈钢焊条烘焙注意事项
不锈钢焊条烘焙注意事项
一、烘焙
1、为防止龟裂，请确认产品进炉时炉温不超过80℃，烘焙过程中升温速率不超过200℃/小时。
2、当升温到达350℃后，须在该温度保温一小时。
3、焊条印刷采用特殊油墨作为温度指示剂，当产品被烘焙至330℃时，印刷开始由黑色转变为粉红色，350℃后完全变成粉红色，可由此对焊条烘焙状况做出准确的判断。
4、为避免焊条受热不均匀，产品在烘焙炉内堆垛不可过厚，以不超过三层为宜，如超过以上要求，需适当延长产品在高温段的保温时间。
二、使用
1．焊条在烘焙后要持续进行100-150℃的保温，直至使用完毕。
2．焊条应随取随用，对当日烘焙未用完的焊条须妥善保存，尽量避免多次烘焙。
焊条药皮在多次高温加热后结合力变弱，易脱落，会导致保护失效，吹力小等问题，因此建议烘焙次数最好不超过两次。
3 焊接时确保工件清洁，干燥，无油污、锈斑、油漆等污物。
4. 焊接过程中应避免风直吹电弧。
5. 焊接电流请遵循产品目录说明，施焊时以短弧操作为主，焊接速度以慢为宜。
焊接材料烘干记录。
“焊接材料烘焙记录”填写说明与依据
“焊接材料烘焙记录”填写说明与依据
焊条、熔嘴、焊剂和药芯焊丝等在使用前，必须按产品使用说明书及有关工艺文件的规定进行烘干，对其烘焙过程进行记录。
烘焙记录内容包括：烘焙方法、烘干温度、烘干时间、实际烘焙时间和保温要求等。
一、表格解析
1.责任部门
项目工程部。
2.提交时限
焊材使用前填写完成。
二、填写依据
1.规范名称
（1）《钢结构工程施工质量验收规范》（GB 50205）
（2）《建筑钢结构焊接技术规程》（JGJ 81）
2.相关要求
（1）低氢型焊条烘干温度应为350℃～380℃，保温时间应为1.5～2h，烘干后应缓冷放置于110℃～120℃的保温箱中存放、待用；使用时应放置于保温筒中；烘干后的低氢型焊条在大气中放置时间超过4h应重新烘干；焊条重复烘干次数不宜超过2次；受潮的焊条不应使用。
（2）对于酸性焊条，在焊接规程中没有明确规定。
一般对于未受潮的酸性焊条可以不烘焙，但现场施工条件有限，焊条存放容易受潮，对受潮的酸性焊条应进行烘干，烘干温度150℃左右，烘干时间1.5～2h。
含有纤维素型焊条（如J 425）的烘干温度应控制在100℃～120℃左右。
（3）烘焙记录应由现场焊接操作人员进行记录。
焊材的烘焙管理制度范文
焊材的烘焙管理制度范文
1、焊条的烘焙
焊条烘焙温度应按使用说明书的要求执行。
在焊条烘焙过程中，箱内初始温度不得大于100℃，应缓慢加热，保温，缓慢冷却，严禁突然放入高温炉中或突然冷却，以免药皮开裂，经烘干的焊材应放入另一个100℃的低温箱内存放并随取随用。
对于焊条烘焙原始温度、升温速度、保温时间应认真记录，并有交接班签字手续，不同规格的焊条在同一烘箱内必须有明显标记，不得混淆。
2、焊条的烘焙温度和时间无特殊要求时，按下表进行（有特殊要求按工艺进行）
常用焊材烘干温度及保持时间
3、焊剂的烘焙
焊剂在使用前必须进行烘焙，烘焙前按要求将焊剂清理干净。
焊剂的烘焙温度和保温时间按上表进行（有特殊要求的按工艺进行）。
4、烘烤焊条取出保温箱4小时内未使用完的焊条应重新按上表工艺要求烘培。
焊条烘焙一般不得超过两次，二次烘焙的焊材应做标记，避免三次烘焙，并不得发生药皮脱落现象。
5、焊剂烘焙后，生产中连续使用时间不得超过24小时，否则重新烘焙，但高温烘焙不得超过三次，下班前应将焊剂送交焊材二级库放入箱内保温。
6、焊材的烘焙过程必须做好记录，并保证车间领用的烘焙材不超过规定时间。
