HP-40型混凝土抗渗仪
HP-4.0型自动调压混凝土抗渗仪安全操作规程通用版
操作规程编号：YTO-FS-PD149HP-4.0型自动调压混凝土抗渗仪安全操作规程通用版In Order T o Standardize The Management Of Daily Behavior, The Activities And T asks Are Controlled By The Determined Terms, So As T o Achieve The Effect Of Safe Production And Reduce Hidden Dangers.标准/ 权威/ 规范/ 实用Authoritative And Practical StandardsHP-4.0型自动调压混凝土抗渗仪安全操作规程通用版使用提示：本操作规程文件可用于工作中为规范日常行为与作业运行过程的管理，通过对确定的条款对活动和任务实施控制,使活动和任务在受控状态，从而达到安全生产和减少隐患的效果。
文件下载后可定制修改，请根据实际需要进行调整和使用。
1.接通电源。
2.设定工作参数：(1)设定状态下按“SET”键，显示“PP2”窗口最后一位数码管闪烁，进入上限压力设定，按“ADD”“SUB”“REP”键进行调整。
设定完成按“SET”键存入后，进行下限设定，下限设定值“PP3”窗口最后一位数码管闪烁；此时按“ADD”“SUB”“REP”键进行调整设定完成后按“SET”键存入同时启动运行，运行指示灯亮仪表将进入自动控制状态。
(2)在测试状态下按“REP”键5-6秒仪表将进入内部参数设定状态，此时仪表按顺序出现如下参数：①0E1：仪表误差修正。
②dAt升压保护时间设定值：若仪表启动升压以后至升压还没升到下限值仪表将停止升压，“PP1”窗口显示“Ett”显示故障，故障排除后按“SET”键重新设定或重新上电，仪表再次进入工作状态。
③“bot”工作模式设定：设定1将工作在正常状态下（8小时时下限值自动增加1）；设定0时仪表将工作在演示状态下（16秒时下限值自动增加1）。

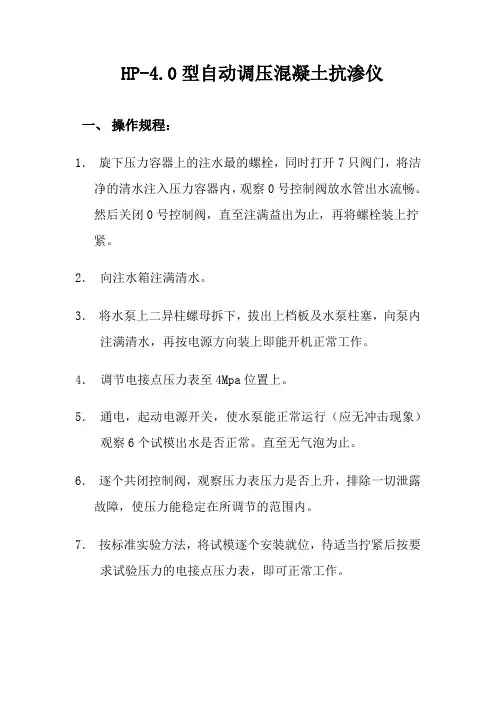

HP-4.0型自动调压混凝土抗渗仪
HP-4.0型自动调压混凝土抗渗仪
一、操作规程：
1．旋下压力容器上的注水最的螺栓，同时打开7只阀门，将洁净的清水注入压力容器内，观察0号控制阀放水管出水流畅。
然后关闭0号控制阀，直至注满益出为止，再将螺栓装上拧紧。
2．向注水箱注满清水。
3．将水泵上二异柱螺母拆下，拔出上档板及水泵柱塞，向泵内注满清水，再按电源方向装上即能开机正常工作。
4．调节电接点压力表至4Mpa位置上。
5．通电，起动电源开关，使水泵能正常运行（应无冲击现象）观察6个试模出水是否正常。
直至无气泡为止。
6．逐个共闭控制阀，观察压力表压力是否上升，排除一切泄露故障，使压力能稳定在所调节的范围内。
7．按标准实验方法，将试模逐个安装就位，待适当拧紧后按要求试验压力的电接点压力表，即可正常工作。
二、注意事项
1. 整机保修期为一年。
2. 传感器号、机器号，应与随机检定证书，及本厂留底号码一
致，否则本厂不负责任。
3. 本机检定周期一年。
4. 如将仪表修正系数变动，应请计量部门重新进行标定。
5. 特点注意：本机具有防操作记忆功能，在显示系统压力时，
切断电源后按通，即可改变上下限压力。
混凝土抗渗仪说明书
混凝土抗渗仪说明书一、混凝土抗渗仪简介混凝土是一种在建筑中被广泛使用的人工石材，对于某些建筑, 如水工建筑、水下、水中、地下和其他建筑工程，要求建筑物具有特殊的性能-抗渗性能；所谓抗渗性能是指构筑物所使用的材料能抵抗水和或其他液体（轻油、重油）介质在压力作用下渗透的性能。
混凝土抗渗仪主要使用于混凝土抗渗性能的试验和抗渗标号的测定。
同时也可利用它做建筑材料透气性的测定和质量检查，被广泛的使用于生产、施工、设计、教研等部门。
二、混凝土抗渗仪结构原理混凝土抗渗仪根据液压原理进行设计，以电动机拖动水泵施压, 通过管道与压力容器，控制阀，试模座等连接。
压力由水泵输出进入压力容器，然后输送到名试件系统进行加载试验。
管路中装有电接点压力表和电气控制系统，通过对电接点压力表内的电触点的调节可以使压力在0.l-4Mpa的规定范围内进行恒压试验。
三、混凝土抗渗仪安装与调试1、将抗渗仪器放置在平整、坚实的室内基础上，2、关闭位于箱体右下方的放水卸压阀3、开启6个控制阀4、初次使用，注水入箱，开启控制阀，启动电源，至6个模座内水溢出为止，以便排出系统内空气。
四、混凝土抗渗仪试验步骤1、试件成形养护，根据设计所要求的材料配比用成形模(亦称副模)制作成形，然后按部或国际标准的规范进行养护。
2、在试验前一天将试体从养护室中取出，将试模加热到40C左右并将封闭用的蜡加热到完全融化，然后将试体圆周在溶液中滚一周(试体两端面严禁有蜡)，将沾有蜡的试体用压力机压入试模。
3、渗透试验(1)灌水：将注水咀的螺帽拧下，同时打开各个截门，把漏斗置于注水咀上，灌水于蓄水罐待其灌满，并要求试模底盘内也充满水(作用在于排除管路系统内的空气)这时可将六个通向试模的截门关上。
(2)安装试模：把装封好的试体的试模，可靠地装固在仪器上。
(3)试验时：按新规范24小时完毕，例如：工程要求试块加压0.8MPa,下限设定为0.6MPa恒压8小时后下限自动升压为0.7MPa,再恒压8小时，下限自动升压为0.8MPa,8小时后完毕。

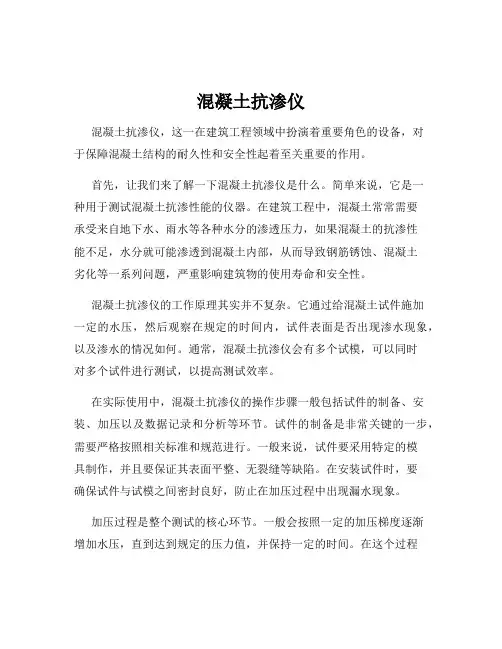

混凝土抗渗仪
混凝土抗渗仪混凝土抗渗仪，这一在建筑工程领域中扮演着重要角色的设备，对于保障混凝土结构的耐久性和安全性起着至关重要的作用。
首先，让我们来了解一下混凝土抗渗仪是什么。
简单来说，它是一种用于测试混凝土抗渗性能的仪器。
在建筑工程中，混凝土常常需要承受来自地下水、雨水等各种水分的渗透压力，如果混凝土的抗渗性能不足，水分就可能渗透到混凝土内部，从而导致钢筋锈蚀、混凝土劣化等一系列问题，严重影响建筑物的使用寿命和安全性。
混凝土抗渗仪的工作原理其实并不复杂。
它通过给混凝土试件施加一定的水压，然后观察在规定的时间内，试件表面是否出现渗水现象，以及渗水的情况如何。
通常，混凝土抗渗仪会有多个试模，可以同时对多个试件进行测试，以提高测试效率。
在实际使用中，混凝土抗渗仪的操作步骤一般包括试件的制备、安装、加压以及数据记录和分析等环节。
试件的制备是非常关键的一步，需要严格按照相关标准和规范进行。
一般来说，试件要采用特定的模具制作，并且要保证其表面平整、无裂缝等缺陷。
在安装试件时，要确保试件与试模之间密封良好，防止在加压过程中出现漏水现象。
加压过程是整个测试的核心环节。
一般会按照一定的加压梯度逐渐增加水压，直到达到规定的压力值，并保持一定的时间。
在这个过程中，需要密切观察试件表面的渗水情况，并及时记录下来。
测试结束后，要对测试数据进行分析，判断混凝土的抗渗性能是否符合要求。
混凝土抗渗仪的类型也有多种。
常见的有手动型和自动型。
手动型混凝土抗渗仪操作相对简单，但需要人工控制加压和数据记录，效率较低。
而自动型混凝土抗渗仪则可以通过电脑程序自动控制加压过程、记录数据，并进行数据分析和处理，大大提高了测试的效率和准确性。
对于建筑工程质量检测单位和混凝土生产企业来说，混凝土抗渗仪是不可或缺的检测设备之一。
通过使用混凝土抗渗仪，可以对混凝土的配合比进行优化，选择合适的原材料和外加剂，从而提高混凝土的抗渗性能。
同时，也可以对施工过程中的混凝土质量进行监控，及时发现问题并采取措施加以解决，确保建筑物的质量和安全。
微电脑程控抗渗控制系统参数设置
微电脑程控抗渗控制系统参数设置
自动调压抗渗仪主要规程、参数
HP-4.0自动调压混凝土抗渗仪概述
混凝土是现在建筑中被广泛应用的一种人造石材，对于某些建筑例如水工建筑、水下水中、地下和其它建筑工程，要求混凝土构筑特具有特殊性能，抗渗的性能，所谓抗渗性能是指混凝土抵抗水或其它液体（轻油、重油等）介质在压力作用下渗透的性能。
雷韵自产自销各类实验室仪器，土木工程仪器等，我们拥有专业的技术研究团队，技术力量雄厚，检测手段先进，生产经验丰富。
HP-4.0型自动调压混凝土抗渗仪由微电脑控制器取代了电接点压力表和电气控制部分，无需每隔八小时人工调压一次，控制精度高，反映速度快，技术性能稳定可靠，电路和面板设计合理，操作使用方便。
HP-4.0自动调压混凝土抗渗仪主要技术参数
1、大工作压力 4MPa
2、工作方式自动恒压(数显型：自动恒压且自动升压)
3、一次可作试件数 6个
4、试模几何尺寸(亦称主模)
模腔上口直径Φ174.8mm
模腔下口直径Φ185mm
高度 153mm
要求成形模几何尺寸(亦称副模)
上口直径Φ175mm
下口直径Φ185mm
高度： 150mm
5、柱塞泵参数：
柱塞直径10mm
行程10mm
往复频率154次/分
流量0.11L/min
6、电动机：
功率90W
转速1390r/min
电源380V-50HZ
7、外形尺寸 950×800×950mm
8、HP-4.0数显混凝土渗透仪质量≈220kg
9、微电脑控制装置的精度等级为1%（引用误差）。
HP-40自动加压砼抗渗仪
HP-40自动加压砼抗渗仪使用说明书天津建筑仪器设备厂一、混凝土抗渗仪试验标准及说明书适用范围混凝土抗渗仪混凝土、是现在建筑中被广泛使用的人工石材，对于某些建筑，如水工建筑、水下、水中、地下和其他建筑工程，要求建筑物具有特殊的性能-抗渗性能所谓抗渗性能是指构筑物所使用的材料能抵抗水和或其他液体（轻油、重油）介质在压力作用下渗透的性能。
HS-4型抗渗仪主要使用于湖拧土抗渗性能和是试验和抗渗标号的测定。
同时也可利用它做建筑材料透气性的测定和质量检查，因此得到了有关生产、施工、设计、教研等部门的广泛使用。
IIS-4S型抗渗仪：功能与普通型相同，其主要特点是压力值通过传感器在压力显示仪上显示出来，并能按设定的程序实现自动升压，自动完成试验，减轻工作人员负担。
HS-4型、HS-4S 型抗渗仪均符合GB/T50081-2002（普通混凝土力学性能试验方法标准）、T0528-94、GBJ81-85等标准要求。
二、混凝土抗渗仪试验标准及说明书混凝土抗渗仪主要技术参数1、最大工作压力：4mpa2、工作方式：自动恒压（数显型：自动恒压且自动升压）3、一次可作试件数：6个4、试模几何尺寸（亦称主模）模腔上口直径：φ174.8mm模腔下口直径：φ185mm 高度：153mm5、柱塞泵参数：流量：0.16L/min6、电动机：功率：120W 电源：380V-50HZ7、外形尺寸：950×800×950mm 8、质量：≈220kg三、混凝土抗渗仪试验标准及说明书混凝土抗渗仪主要工作原理及其机构HS-4型抗渗仪和IIS-4S型数显抗渗仪是利用密封容器内压力处处相等的原理（水位差疏忽不计），以水泵对整个系统输压，并通过电接点压力表或压力控制器加压压力的大小来实现压力水由下向上渗透压装在试模中的试件，从而测定试件抗渗性能和计算其抗渗标号的仪器。
HS-4型砼抗渗仪和IIS-4S型数显砼抗渗仪主要由箱体、工作台，由不锈钢面板制成，并安装有6个模座及36个M12螺栓，用于安装试模之用。
HP-40型砼渗透仪操作规程
HP-40型混凝土渗透仪使用注意事项及操作规程一、试件成型、养护及试体入模准备1、根据设计要求的配合比制作试件或取现浇混凝土制作试件，然后按部标或国标规定要求进行养护；2、在试验前一天将试体从养护室中取出，将试模加热到40℃左右，并将封闭用的蜡加热到完全溶化。
然后将试体园周在溶化的蜡中滚动一周（试体两端严禁有蜡），将沾有蜡的试体用压力机压入试模内；3、将装封好试体的试模可靠地装固在仪器上。
二、渗透试验1、灌水：将注水嘴的螺帽拧下，同时打开各个截门，把漏斗置于注水嘴上，灌水于蓄水罐，待其灌满，并要求试模底盘内也充满水，这时可将六个通向试模的截门关上；2、接通电源，首先打开小水阀，关闭0号截阀，直到小水嘴流成线后再打开1-6号截门，并将小水阀关闭。
3、检查仪器是否正常：关闭所有截门，并将电接点压力表的两限位指针转设计要求的压力位置，启动仪器，当压力达到要求后，打开六个通向试模底盘的截门，观察六个底盘的出水情况以及设备运行情况是否正常；4、将装封好试体的试模可靠地装固在仪器上；5、试验：先将电接点压力表的两限位指针转到0.1MPa的位置上，即上限指针和下限指针分别转到0.125MPa和0.075MPa的位置上，从而使电气控制系统保持试验水压在此范围内。
6、试验时，水压从0.1MPa开始，以后每隔8小时增加水压0.1MPa,并随时注意观察六个试体上端面的情况，7、当六个试体的端面有2个呈现有压力水渗透出来时，记下此时的水压作为试验的压力值。
8、如果试验水压超出设计压力0.1MPa后，还没有2个试体端面出现渗透水时，也可以停止试验，此时的水压可作为试验压力值；9、拆出试模，打扫卫生，检查设备，为下次试验作好准备；10、严禁非检测人员使用本机器；11、当班检测完毕后，关闭电源，记录设备使用后状况。
hp-4.0混凝土抗渗仪技术参数
HP-4.0混凝土抗渗仪技术参数一、简介HP-4.0混凝土抗渗仪是一种用于评估混凝土抗渗性能的仪器。
在建筑工程中，混凝土的抗渗性能对工程质量和使用寿命起着至关重要的作用。
了解和掌握HP-4.0混凝土抗渗仪的技术参数是十分必要的。
二、技术参数1. 抗渗性能测试范围HP-4.0混凝土抗渗仪可以对不同类型和配比的混凝土进行抗渗性能测试，涵盖了常见的抗渗性能测试要求。
2. 测试精度HP-4.0混凝土抗渗仪具有高精度的测试性能，能够准确测定混凝土的抗渗性能，为工程质量提供可靠的数据支持。
3. 操作简便性该仪器采用先进的自动化控制系统，操作简便，测试过程稳定可靠。
即使是没有专业操作经验的人员，也可以轻松操作。
4. 数据输出与分析HP-4.0混凝土抗渗仪可以实现数据的自动输出和分析，便于工程师和研究人员对测试结果进行深入的分析和研究。
5. 适用性该仪器在各种实际工程中具有较强的适用性，可以满足不同场合的抗渗性能测试需求。
三、个人观点和理解HP-4.0混凝土抗渗仪是一款非常重要的混凝土实验测试设备，对于工程建设和质量控制具有重要意义。
通过该仪器可以全面评估混凝土的抗渗性能，为工程提供可靠的数据支持。
该仪器具有操作简便、测试精度高、适用性强等优点，可以满足不同用户的需求。
了解和掌握HP-4.0混凝土抗渗仪的技术参数对于混凝土工程质量和实验研究具有重要的意义，希望广大工程技术人员能够深入了解和使用该仪器，提升混凝土工程的质量和可靠性。
以上是对HP-4.0混凝土抗渗仪技术参数的全面评估和个人观点理解，希望可以给您带来一定的帮助。
HP-4.0混凝土抗渗仪是一种专业用于评估混凝土抗渗性能的先进仪器。
在建筑工程中，混凝土作为最常用的建筑材料之一，其抗渗性能直接影响着工程的质量和使用寿命。
对混凝土抗渗性能进行准确评估和测试是十分必要的。
HP-4.0混凝土抗渗仪的测试范围非常广泛，可以对不同类型和配比的混凝土进行抗渗性能测试。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
HP-4.0型混凝土抗渗仪主要使用于混凝土抗渗性
能试验和抗渗标号的测定。
同时也可利用它做建筑材料透气性的测定和质量检查，因此得到了有关生产、施工、设计、教研等部门的广泛使
用。
HP-4.0型混凝土抗渗仪主要是压力值通过传感器在压力显示仪上显示出来，并能按设定的程序实现自动升压，自动完成试验，减轻工作人员负担。
符合GB/T50081-2002（普通混凝土力学性能试验方法标准）、T0528-94、GBJ81-85等标准要求。
主要技术参数
1、最大工作压力：4mpa
2、工作方式：自动恒压（数显型：自动恒压且自动升压）
3、一次可作试件数：6个
4、试模几何尺寸（亦称主模）模腔上口直径：φ174.8mm模腔下口直径：φ185mm
高度：153mm
5、柱塞泵参数：流量：0.16L/min
6、电动机：功率：120W、电源：380V-50HZ
7、外形尺寸：950×800×950mm
8、质量：≈220kg
主要工作原理及其结构
HP-4.0型混凝土抗渗仪是利用密封容器内压力处处相等的原理（水位差疏忽不计），以水泵对整个系统输压，并通过电接点压力表或压力控制器加压压力的大小来实现压力水由下向上渗透压装在试模中的试件，从而测定试件抗渗性能和计算其抗渗标号的仪
器。
主要由箱体、工作台，由不锈钢面板制成，并安装有6个模座及36个M12螺栓，用于安装试模之用。
3、供压系统，由电动机、动力箱、水泵、水包、安全阀，管道等组成，电动机用于向系统提供动力源，动力箱用于将电动机所提供的动力源转化成往返运动的动力并提供给水泵，水泵用以向整个系统提供水压，水包用以稳定供应系统的水压并起水压源，动力箱用于将电动机所提供的动力源转化成往返运动的动力并提供给水压，并起水压源的分流作用；安全阀安装字水包中央，安全阀的作用是确保系统压力不大于4MPA
4、操作台，主要由电器控制和控制阀组成。
由红绿按钮开关和1只电接点压力表所组成，绿色按钮为启动开关，红色按钮为停止开关，电接点压力表用于控制供压系统的压力保持在你需要的范围，当压力指针达到上限时，水泵停止工作，由于试件渗透等原因，致使水压下降，指针逆时针转动，离开上限位置，直至到达下限位，水泵重新启动，水压上升到上限位（2）控制阀。
其开启与关闭与一般阀们相同，即
顺时针转为关系，逆时针旋转为开启，每个阀相
对应控制一个试模，（3）电器控制部分：由组合开关和1只压力传感器相连接的控制器所组成。
组合开关控制抗渗仪电源，“0”位为关“1”位为开；控
制器用语控制供压系统的压力保持在你需要的范围。
关于控制器的操作说明详见附录《数显抗渗仪压力控制器操作说明》
安装及使用
1、准备
a、将抗渗仪器放置在平整、坚实的室内基础上，
b、关闭位于箱体右下方的放水卸压阀
c、开启6个控制阀
d、初次使用，注水入箱，开启控制阀，启动电源，至6个模座内水溢出为止，以便排出系统内空气。
e、关闭控制阀
2、试件制作及安装
a、试件成形养护，根据设计所要求的材料配比用成形模（亦称副模）制作成形，然后按部或国际标准的规范进行掩护。
b、将养护好的试件表面晾干，然后在其侧面涂山熔化的密封材料（火漆或密封蜡）注意试件两端面，严禁涂有密封材料。
c、将试模加热到40℃，然后将涂有密封材料的试件装入模腔，再在压机上（螺旋压力机或借用实验室的压力实验机）将试件压入试模中并冷却至常温，最好使用本厂配套生产的HT-200型多功能脱模机，既可装、脱模、又可劈裂试件，观察渗水深度。
d、将装压好试件的试模安装在抗渗仪的工作台上，并均匀的拧紧螺丝帽
3、接通电源，红色信号灯两，将电接点压力表上限指针调至0.1MPA 下限指针与之可靠近但不能同时接触（约小于上限指针0.05mpa),然后摁绿钮启动电源，此时水泵开始工作，电接点压力表指针随水压上升而顺时针转动，注意观察压力上升是否正常，系统有无渗漏水现象，如有异常则应排除后才能进入试
验。
按附录操作说明执行。
4、开启控制阀，即向相应的试体送入水压，注意观察试模底部有无渗出，如有渗出则需拧紧相应部位的压紧螺帽。
5、进入正常试验后，每隔8小时增加工作压力0.1MPA，随时观察试件端面有无渗水情况，如有渗水，则关闭相应的控制阀。
6、当6个试件中有3个试件的端面有压力水渗出时，即可停止试验，记下十时毫的水压作为计算依据。
7、试验结束，切断电源，打开放水卸压阀，使系统压力降至零，取下试模，
8、从试模中压出试件，并清洗试模、模座、涂上防锈油，以备再用
结果计算
1、混凝土抗渗标号以每组六个试件中四个未出现透水时的最大水压表示，其计算式为：S=10H-1其中：S-抗渗标号H-六个试件中第三个渗水时的压力（MPA）
2、如压力加至1.2MPA经过8小时，渗水仍不超过2个，混凝土抗渗标号应大于或等于12，即S=12
维护与保养
1、对工作环境的要求：周围大气温度为5℃-45℃；相对温度＜80%，不长期在含腐蚀性气体的环境中工作
2、水源应清洁无杂质
3、动力箱油在出厂时已加好，以后每半年打开后箱盖及动力箱盖，以更换一次
20号或30号机械润滑油，油量以加到接近主轴中心县为准（约600ml)
4、每半年检查一次动力箱底部有无积水（此项工作可在换油时同时进行），并判明是否水泵密封圈损坏，如损坏则需要更换。
5、如环境温度低于0℃，则需放水，卸压阀放空内的全部水源，一面结冰损坏系统的零件。
故障排除
以下解决方法应在排除管道、泵、阀各借口处渗漏情况后实施
1、系统压力起步时间较长，可判断管道内有空气，参照出次使用排出空气
2、系统没有压力，一般为水泵内密封圈磨损造成密封不严，更换。
