HS-40型混凝土抗渗仪
HS-40型混凝土渗透仪
HS-40型混凝土渗透仪使用说明
一、渗透试验操作步骤：
1、旋下压力容器上的注水嘴的螺栓，同时打开7只阀门。
将洁净的清水注入压力容器内，观察0号控制阀放水管出水流畅，然后关闭0号控制阀，直至注满溢出为止，再将螺栓装上拧紧。
2、向进水箱注满清水。
3、将水泵上二异柱螺母拆下，拔出上挡板及水泵柱塞，向泵内注满清水，再按原方向装上即能正常工作。
4、调节电接点压力表至4MPa位置上。
5、通电、启动电源开关，使水泵能正常运行，观察6个试模座出水是否正常，直至无气泡为止。
6、逐个关闭控制阀、观察压力表压力是否上升，排除一切泄露故障，使压力能稳定在所调解的范围内。
7、按标准实验方法，将试模逐个安装就位，初步不可拧紧，打好欲按要求试验压力的电接点压力表，方可正常工作。
二、抗渗性能试验方法步骤
1、试件养护至实验前1a取出，将表面晾干并擦拭干净，然后将所用的密封材料放在平底小铁盘内进行加热熔化。
待完全熔化后，将试件倒面放在熔化后铁盘进行均匀涂一层。
2、用螺旋加压器或压力机将涂有密封材料的试件压入预热的抗渗试件套内，要求试件与试件套的底面压平为止，待试件套稍冷却后即可
解除压力。
3、排除渗透仪管路系统中的空气，并将密封好的试件安装在渗透仪上。
4、试压从水压为0.1MPa并经过8h内6个试件中表面渗水的试件不超过2h，或加压到1.2MPa并经过8h持压渗水试件不超过2个，也应停止试验，记下此时的水力压。
6、在实验过程中，如发现水从试件周边渗出，则应重新察封。
混凝土抗渗仪标准操作及说明书
高手给你讲述混凝土抗渗仪操作说明书天津市建筑仪器制造厂位于我国建筑仪器发源地--天津市，是较早生产试验仪器的厂家之一，具有近很长的生产试验仪器设备的历史。
主要经营水泥，混凝土，土工，涂料检测等仪器，能供应实验室成套试验仪器设备，并提供安装、调试、维修及技术指导一条龙服务。
本厂多年来以规模大、产品多、型号齐全、信守合同而著称，用户遍及全国各地区、各行业。
并积极与全国大专院校及科研质检单位紧密联系，共同研发，升级改造各种试验仪器，在工程检测界享有较高的声誉。
对于我厂供应的所有仪器设备，均负责相应的现场指导。
我厂拥有一支高素质的技术队伍和精良的加工设备, 先进的制作工艺及完善的检测手段，并不断从事新产品的研制和开发，生产出高品位、高质量的产品以满足市场的需要。
我们以多元素的产品种类，精良的质量，低廉的价格，良好的售后服务，赢得了各界客户的厚爱。
让客户购的放心，用的称心是我们的宗旨，永远第一是我们追求的目标。
混凝土抗渗仪混凝土、在建筑中被广泛使用的人工石材，对于某些建筑，如水工建筑、水下、水中、地下和其他建筑工程，要求建筑物具有特殊的性能-抗渗性能所谓抗渗性能是指构筑物所使用的材料能抵抗水和或其他液体（轻油、重油）介质在压力作用下渗透的性能。
HS-4型抗渗仪主要使用于混凝土抗渗性能的试验和抗渗标号的测定。
同时也可利用它做建筑材料透气性的测定和质量检查，因此得到了有关生产、施工、设计、教研等部门的广泛使用。
IIS-4S型抗渗仪：功能与普通型相同，其主要特点是压力值通过传感器在压力显示仪上显示出来，并能按设定的程序实现自动升压，自动完成试验，减轻工作人员负担。
HS-4型、HS-4S型抗渗仪均符合GB/T50081-2002（普通混凝土力学性能试验方法标准）、T0528-94、GBJ81-85等标准要求。
混凝土抗渗仪试验标准及说明书
混凝土渗透仪,混凝土抗渗仪一、混凝土抗渗仪试验标准及说明书适用范围混凝土抗渗仪混凝土、是现在建筑中被广泛使用的人工石材，对于某些建筑，如水工建筑、水下、水中、地下和其他建筑工程，要求建筑物具有特殊的性能-抗渗性能所谓抗渗性能是指构筑物所使用的材料能抵抗水和或其他液体（轻油、重油）介质在压力作用下渗透的性能。
HS-4型抗渗仪主要使用于湖拧土抗渗性能和是试验和抗渗标号的测定。
同时也可利用它做建筑材料透气性的测定和质量检查，因此得到了有关生产、施工、设计、教研等部门的广泛使用。
IIS-4S型抗渗仪：功能与普通型相同，其主要特点是压力值通过传感器在压力显示仪上显示出来，并能按设定的程序实现自动升压，自动完成试验，减轻工作人员负担。
HS-4型、HS-4S型抗渗仪均符合GB/T50081-2002（普通混凝土力学性能试验方法标准）、T0528-94、GBJ81-85等标准要求。
二、混凝土抗渗仪试验标准及说明书混凝土抗渗仪主要技术参数1、最大工作压力：4mp a2、工作方式：自动恒压（数显型：自动恒压且自动升压）3、一次可作试件数：6个4、试模几何尺寸（亦称主模）模腔上口直径：φ174.8mm模腔下口直径：φ185mm高度：153mm5、柱塞泵参数：流量：0.16L/min6、电动机：功率：120W电源：380V-50HZ7、外形尺寸：950×800×950mm8、质量：≈220kg三、混凝土抗渗仪试验标准及说明书混凝土抗渗仪主要工作原理及其机构（见附图一）HS-4型抗渗仪和IIS-4S型数显抗渗仪是利用密封容器内压力处处相等的原理（水位差疏忽不计），以水泵对整个系统输压，并通过电接点压力表或压力控制器加压压力的大小来实现压力水由下向上渗透压装在试模中的试件，从而测定试件抗渗性能和计算其抗渗标号的仪器。
HS-4型砼抗渗仪和IIS-4S型数显砼抗渗仪主要由箱体、工作台，由不锈钢面板制成，并安装有6个模座及36个M12螺栓，用于安装试模之用。
操作规程
水利部西北水利科学研究所实验中心管理体系文件操作规程（2014年修订版）水利部西北水利科学研究所实验中心水利部西北水利科学研究所实验中心操作规程文件编号：XBSKS—OG—2014版本：2014年修订版批准人：骆亚生审核人：郭敏霞、刘顺发主编制人：张少宏参编人：姜建民、刘金禹、严武庆、樊恒辉、陈涛、王珺、姚汝方、康顺祥、南晓红、朱玉英受控状态：受控□ 非受控□发布日期：2014年12月20日发放编号：持有人：目录XBSKS—OG—M01-2014 粗粒土相对密度仪操作规程 (1)XBSKS—OG—M02-2014 粗粒土三轴仪操作规程 (2)XBSKS—OG—M03-2014 粗粒土直剪（压缩）仪操作规程 (3)XBSKS—OG—M04-2014 电动击实仪操作规程 (4)XBSKS—OG—M05-2014 METTLERAE分析天平安全操作规程 (5)XBSKS—OG—M06-2014 精密PH计安全操作规程 (6)XBSKS—OG—M07-2014 高温炉操作规程 (7)XBSKS—OG—M08-2014 烘箱安全操作规程 (8)XBSKS—OG—M09-2014 应变式直剪仪操作规程 (9)XBSKS—OG—M10-2014 固结仪操作规程 (10)XBSKS—OG—M11-2014 应变控制式三轴仪操作规程 (11)XBSKS—OG—M12-2014 真空饱和装置操作说明 (12)XBSKS—OG—M13-2014 JZC-TSE型电子称操作规程 (13)XBSKS—OG—M14-2014 JA2003型电子天平操作规程 (14)XBSKS—OG—M15-2014 液塑限联合测定仪操作规程 (15)XBSKS—OG—M16-2014 100kN液压式万能试验机操作规程 (16)XBSKS—OG—M17-2014 1000kN液压式万能试验机操作规程 (18)XBSKS—OG—M18-2014 2000kN液压式试验机操作规程 (20)XBSKS—OG—M19-2014 FZ-31型沸煮箱操作规程 (22)XBSKS—OG—M20-2014 HJW-60型试验用单卧轴强制式混凝土搅拌机操作规 (23)XBSKS—OG—M21-2014 JJ-5型水泥胶砂搅拌机操作规程 (25)XBSKS—OG—M22-2014 JJ5000型电子天平操作规程 (26)XBSKS—OG—M23-2014 NJ-160B水泥净浆搅拌机操作规程 (27)XBSKS—OG—M24-2014 NLD-3型水泥胶砂流动度测定仪操作规程 (28)XBSKS—OG—M25-2014 SF-150水泥细度负压筛析仪操作规程 (30)XBSKS—OG—M26-2014 TYE-6A型水泥胶砂抗折试验机操作规程 (31)XBSKS—OG—M27-2014 TYE-300型电脑全自动水泥压力机操作规程 (32)XBSKS—OG—M28-2014 TYE-2000C型压力试验机操作规程 (34)XBSKS—OG—M29-2014 YH-40B型标准恒温恒湿养护箱操作规程 (37)XBSKS—OG—M30-2014 ZS-15型水泥胶砂振实台操作规程 (38)XBSKS—OG—M31-2014 微机控制电液伺服万能试验机WAW-1000E操作规程 (39)XBSKS—OG—M32-2014 微机控制电子万能试验机WDW-100操作规程 (43)XBSKS—OG—M33-2014 岩石钻孔取样机操作规程 (46)XBSKS—OG—M34-2014 岩石自动切割机操作规程 (47)XBSKS—OG—M35-2014 YT010型土工布综合强力机使用操作说明 (48)XBSKS—OG—M36-2014 HS-40型混凝土抗渗仪操作说明 (50)XBSKS—OG—M37-2014 SS-1.5型砂浆渗透仪操作说明 (51)XBSKS—OG—M38-2014 KDS-28型砼快速冻融试验机操作说明 (52)XBSKS—OG—M39-2014 DT-10W混凝土弹性模量测定仪操作说明 (54)XBSKS—OG—M40-2014 维卡软化温度测定仪操作规程 (55)XBSKS—OG—M41-2014 T3光学经纬仪操作规程 (56)XBSKS—OG—M42-2014 WILD N2水准仪操作规程 (57)XBSKS—OG—M43-2014 WILD N3水准仪操作规程 (59)XBSKS—OG—M44-2014 NA728/NA730自动安平水准仪操作规程 (61)XBSKS—OG—M45-2014热球式电风速计原理及操作规程 (62)XBSKS—OG—M46-2014 LGY—Ⅱ型智能流速仪操作规程 (63)XBSKS—OG—M47-2014 CQ6-2005型掺气浓度仪操作规程 (64)XBSKS—OG—M48-2014电子天使用操作规程 (66)粗粒土相对密度仪操作规程1、试验前应先检查振动台、起重设备电源线是否连接好，确认设备均正常。

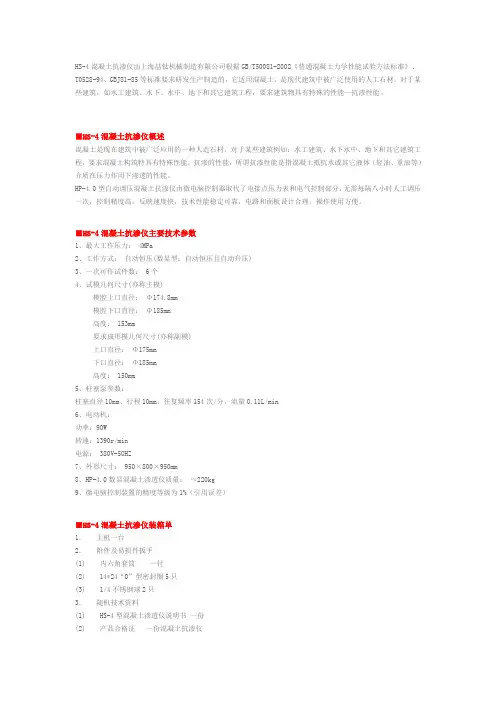

HS-4混凝土抗渗仪
HS-4混凝土抗渗仪由上海喆钛机械制造有限公司根据GB/T50081-2002《普通混凝土力学性能试验方法标准》、T0528-94、GBJ81-85等标准要求研发生产制造的，它适用混凝土、是现代建筑中被广泛使用的人工石材。
对于某些建筑，如水工建筑、水下、水中、地下和其它建筑工程，要求建筑物具有特殊的性能—抗渗性能。
■HS-4混凝土抗渗仪概述混凝土是现在建筑中被广泛应用的一种人造石材，对于某些建筑例如：水工建筑、水下水中、地下和其它建筑工程，要求混凝土构筑特具有特殊性能，抗渗的性能，所谓抗渗性能是指混凝土抵抗水或其它液体（轻油、重油等）介质在压力作用下渗透的性能。
HP-4.0型自动调压混凝土抗渗仪由微电脑控制器取代了电接点压力表和电气控制部分，无需每隔八小时人工调压一次，控制精度高，反映速度快，技术性能稳定可靠，电路和面板设计合理，操作使用方便。
■HS-4混凝土抗渗仪主要技术参数1、最大工作压力： 4MPa2、工作方式：自动恒压(数显型：自动恒压且自动升压)3、一次可作试件数： 6个4、试模几何尺寸(亦称主模)模腔上口直径：Φ174.8mm模腔下口直径：Φ185mm高度： 153mm要求成形模几何尺寸(亦称副模)上口直径：Φ175mm下口直径：Φ185mm高度： 150mm5、柱塞泵参数：柱塞直径10mm、行程10mm、往复频率154次/分、流量0.11L/min6、电动机：功率：90W转速：1390r/min电源： 380V-50HZ7、外形尺寸： 950×800×950mm8、HP-4.0数显混凝土渗透仪质量：≈220kg9、微电脑控制装置的精度等级为1%（引用误差）■HS-4混凝土抗渗仪装箱单1．主机一台2．附件及易损件扳手(1) 内六角套筒一付(2) 14*24“O”型密封圈5只(3) 1/4不锈钢球2只3．随机技术资料(1) HS-4型混凝土渗透仪说明书一份(2) 产品合格证一份混凝土抗渗仪4．机箱体积 1300*660*9455．装箱体积 1380*790*1120■HS-4混凝土抗渗仪结构原理HP-4.0数显混凝土渗透仪是根据液压原来进行设计，以电动机拖动水泵施压，通过管道与压力容器，控制阀，试模座等连接。
混凝土抗渗仪说明书
混凝土抗渗仪说明书一、混凝土抗渗仪简介混凝土是一种在建筑中被广泛使用的人工石材，对于某些建筑, 如水工建筑、水下、水中、地下和其他建筑工程，要求建筑物具有特殊的性能-抗渗性能；所谓抗渗性能是指构筑物所使用的材料能抵抗水和或其他液体（轻油、重油）介质在压力作用下渗透的性能。
混凝土抗渗仪主要使用于混凝土抗渗性能的试验和抗渗标号的测定。
同时也可利用它做建筑材料透气性的测定和质量检查，被广泛的使用于生产、施工、设计、教研等部门。
二、混凝土抗渗仪结构原理混凝土抗渗仪根据液压原理进行设计，以电动机拖动水泵施压, 通过管道与压力容器，控制阀，试模座等连接。
压力由水泵输出进入压力容器，然后输送到名试件系统进行加载试验。
管路中装有电接点压力表和电气控制系统，通过对电接点压力表内的电触点的调节可以使压力在0.l-4Mpa的规定范围内进行恒压试验。
三、混凝土抗渗仪安装与调试1、将抗渗仪器放置在平整、坚实的室内基础上，2、关闭位于箱体右下方的放水卸压阀3、开启6个控制阀4、初次使用，注水入箱，开启控制阀，启动电源，至6个模座内水溢出为止，以便排出系统内空气。
四、混凝土抗渗仪试验步骤1、试件成形养护，根据设计所要求的材料配比用成形模(亦称副模)制作成形，然后按部或国际标准的规范进行养护。
2、在试验前一天将试体从养护室中取出，将试模加热到40C左右并将封闭用的蜡加热到完全融化，然后将试体圆周在溶液中滚一周(试体两端面严禁有蜡)，将沾有蜡的试体用压力机压入试模。
3、渗透试验(1)灌水：将注水咀的螺帽拧下，同时打开各个截门，把漏斗置于注水咀上，灌水于蓄水罐待其灌满，并要求试模底盘内也充满水(作用在于排除管路系统内的空气)这时可将六个通向试模的截门关上。
(2)安装试模：把装封好的试体的试模，可靠地装固在仪器上。
(3)试验时：按新规范24小时完毕，例如：工程要求试块加压0.8MPa,下限设定为0.6MPa恒压8小时后下限自动升压为0.7MPa,再恒压8小时，下限自动升压为0.8MPa,8小时后完毕。
混凝土抗渗仪工作原理及其结构
混凝土抗渗仪工作原理及其结构混凝土抗渗仪工作原理及其结构
1、原理
HS-4型抗渗仪和HP-4.0型数显抗渗仪是利用密封容器内压力处处相等的原理(水位差疏忽不计)，以水泵对整个系统输压，并通过电接点压力表或压力控制器加压压力的大小来实现压力水由下向上渗透压装在试模中的试件，从而测定试件抗渗性能和计算其抗渗标号的仪器。
2、结构
主要由箱体、工作台，由不锈钢面板制成，并安装有6个模座及36个M12螺栓，用于安装试模之用。
3、供压系统
由电动机、动力箱、水泵、水包、安全阀，管道等组成，电动机用于向系统提供动力源，动力箱用于将电动机所提供的动力源转化成往返运动的动力并提供给水泵，水泵用以向整个系统提供水压，水包用以稳定供应系统的水压并起水压源，动力箱用于将电动机所提供的动力源转化成往返运动的动力并提供给水压，
并起水压源的分流作用；安全阀安装于水包*，安全阀的作用是确保系统压力不大于4MPA
4、操作台
主要由电器控制和控制阀组成。
由红绿按钮开关和1只电接点压力表所组成，绿色按钮为启动开关，红色按钮为停止开关，电接点压力表用于控制供压系统的压力保持在你需要的范围，当压力指针达到上限时，水泵停止工作，由于试件渗透等原因，致使水压下降，指针逆时针转动，离开上限位置，直至到达下限位，水泵重新启动，水压上升到上限位控制阀。
其开启与关闭与一般阀们相同，即顺时针转为关系，逆时针旋转为开启，每个阀相对应控制一个试模，电器控制部分：由组合开关和1只压力传感器相连接的控制器所组成。
组合开关控制抗渗仪电源，“0”位为关“1”位为开；控制器用语控制供压系统的压力保持在你需要的范围。
关于控制器的操作说明详见附录《数显抗渗仪压力控制器操作说明》。
