涂料粘度的测定——流出杯法
涂料粘度及其测定知识
涂料粘度及其测定知识0 前言粘度是涂料性能中的一个重要指标，对于涂料的储存稳定性，施工性能和成膜性能有很大影响。
例如对于乳胶漆，在贮存过程中涂料的剪切应力ъ>lO dyn/cm²有利于防止沉降，粘度15-30 Pa·s能保证适当的沾漆量；粘度在2．5～5．0 Pa·s保证刷涂性和最佳漆膜性能。
在刷涂后如果粘度能够>250 Pa·s 则能很好地控制流挂，因此测定涂料的粘度成为涂料生产和检验中的常规项目。
1 粘度的定义粘度可以认为是液体对于流动所具有的内部阻力。
动力粘度是指对液体所施加的剪切应力与速度梯度的比值，其国际单位为帕斯卡·秒(Pa·s)，习用单位为厘泊(cP)。
l cP=1 mPa·s。
通过比较在不同剪切速率下粘度的变化。
我们可以把流体分为牛顿型流体和非牛顿型流体。
在国家标准GB／T 6753．4．_l998中将流体的流动类型分为牛顿型流动和不规则流动。
牛顿型流动，当剪切应力与速度梯度比值既不随时间也不随速度梯度方式而改变时，这种材料所呈现的流动类型称为牛顿型流动，当这一比值变化很小时。
机械扰动(如搅拌)对粘度的影响可忽略不计，这种材料被称为具有近似牛顿型的流动。
一般清漆和低粘度色漆属于这种液体。
不规则流动，当剪切应力与速度梯度比值随时间或随剪切速率而改变时。
这种材料所呈现的流动类型称为不规则流动。
2 涂料粘度的测定方法涂料粘度的测定方法很多，包括流出杯、斯托默粘度计、落球粘度计、旋转粘度计、毛细管粘度计，锥板粘度计等等。
2．1 涂料粘度测定的国家标准2．1．1 流出杯法流出杯是在实验室，生产车间和施工场所最容易获得的涂料粘度测量仪器。
由于流量杯容积大，流出孔粗短，因此操作、清洗均较方便，且可以用于不透明的色漆。
流量杯粘度计所测定的粘度为运动粘度，即为一定量的试样。
在一定温度下从规定直径的孔所流出的时间，以秒表示。
粘度检测方法
粘度检测方法一、引言粘度是指流体内部分子间相互作用力的表现，是流体阻力的量化指标，也是流体性质的重要参数之一。
粘度的大小与流体的黏性有关，测量粘度可以帮助我们了解流体的性质和行为。
本文将介绍几种常用的粘度检测方法。
二、几种常用的粘度检测方法1. 杯式粘度计法杯式粘度计是一种常用的粘度测量仪器。
它由一个具有精确容积的杯子和一个标准的流量控制器组成。
在测试时，首先将杯子装满待测液体，然后打开流量控制器，使液体从杯子底部流出。
根据流出的速度和杯子的容积，可以计算出液体的粘度。
这种方法简单易行，适用于大多数液体的粘度测量。
2. 球式旋转粘度计法球式旋转粘度计是一种利用液体的粘度与液体黏度之间的关系来测量粘度的方法。
它由一个旋转的球和一个外部固定的容器组成。
在测试时，将球放入容器中，通过旋转球来测量液体的阻力。
根据旋转的速度和阻力的大小，可以计算出液体的粘度。
这种方法适用于测量高粘度液体或含有颗粒的液体。
3. 滴定粘度计法滴定粘度计是一种利用液滴的滴落速度来测量粘度的方法。
该方法需要一个滴定管和一个容器。
在测试时，将液体滴入容器中，通过滴落的速度来测量液体的粘度。
根据滴落的速度和液滴的大小，可以计算出液体的粘度。
这种方法对于低粘度液体的测量比较方便，但对于高粘度液体不太适用。
4. 旋转粘度计法旋转粘度计是一种利用旋转圆柱体来测量粘度的方法。
它由一个旋转的圆柱体和一个外部固定的容器组成。
在测试时，将液体放入容器中，通过旋转圆柱体来测量液体的阻力。
根据旋转的速度和阻力的大小，可以计算出液体的粘度。
这种方法适用于测量各种粘度的液体。
三、实验操作注意事项1. 在进行粘度测量之前，应确保仪器和容器的清洁度，以避免杂质对测量结果的影响。
2. 在测量过程中，应保持温度的稳定，因为温度会对粘度的测量结果产生影响。
3. 在进行粘度测量之前，应先进行仪器的校准，以确保测量结果的准确性。
4. 在进行粘度测量时，应注意液体的流动状态，避免液体的剪切变形对测量结果的影响。
粘度测试方法
粘度测试方法粘度是液体的黏稠度，是液体流动性的重要指标，对于液体的生产、运输、贮存等方面具有重要意义。
因此，粘度测试方法的选择和实施对于液体的质量控制和工艺优化具有重要作用。
一、旋转粘度计法。
旋转粘度计是一种常用的粘度测试仪器，它通过旋转内部的转子来测定液体的黏稠度。
测试时，将待测液体倒入粘度计的测试槽中，启动粘度计进行测试即可。
这种方法简单易行，测试速度较快，适用于大多数液体的粘度测试。
二、粘度杯法。
粘度杯是一种常用的粘度测试工具，它通过流出时间来测定液体的粘度。
测试时，将粘度杯倒满待测液体，然后打开出口，记录流出时间。
根据流出时间和粘度杯的特性参数，可以计算出液体的粘度值。
这种方法操作简单，成本较低，适用于流动性较好的液体。
三、旋转流变仪法。
旋转流变仪是一种高精度的粘度测试仪器，它可以通过旋转圆盘或圆柱来测定液体的粘度。
测试时，将待测液体加入流变仪的测试槽中，启动仪器进行测试。
旋转流变仪可以测试各种流体，对于高粘度、非牛顿流体的测试效果尤为突出。
四、振动式粘度计法。
振动式粘度计是一种新型的粘度测试仪器，它通过振动的方式来测定液体的黏稠度。
测试时，将待测液体加入振动式粘度计的测试槽中，启动仪器进行测试。
振动式粘度计可以测试各种液体，对于高温、高压、腐蚀性液体的测试效果尤为突出。
五、纳米粘度计法。
纳米粘度计是一种高精度的粘度测试仪器，它可以通过纳米级别的测量来测定液体的粘度。
测试时，将待测液体加入纳米粘度计的测试槽中，启动仪器进行测试。
纳米粘度计适用于各种粘度范围的液体，对于高精度、高粘度的测试效果尤为突出。
六、红外粘度计法。
红外粘度计是一种无接触式的粘度测试仪器，它可以通过红外技术来测定液体的粘度。
测试时，将待测液体置于红外粘度计的测试区域内，启动仪器进行测试。
红外粘度计适用于各种液体，对于无接触、无污染的测试效果尤为突出。
七、声速粘度计法。
声速粘度计是一种基于声速变化来测定液体粘度的仪器，它通过声速与粘度的相关性来计算液体的粘度。
涂料黏度的不同测定方法
涂料黏度的不同测定方法涂料在外力作用下，作层流运动时，在其相邻两层分子间产生内摩擦力，使涂料产生运动阻力，这一特性称为流体的黏度，黏度又分为动力黏度、运动黏度和条件黏度。
本文主要针对试验室中不同试验要求，对不同体系的涂料，使用不同的试验方法进行黏度比较和分析。
1试验方法1.1斯托默黏度计法斯托默黏度计(图1)是试验室测定涂料黏度广泛使用的仪器，可以测量丙烯酸面漆、环氧底漆、氯化橡胶漆、环氧富锌底漆、聚氨酯面漆等不同体系涂料。
其测量原理是通过平衡砝码质量产生的力矩与涂料的黏度阻力等两者相当时，查表得出涂料的KU值，测量范围为40～140KU。
将转子桨叶浸入被测样品，直至转轴标记处，从5～500g砝码中选择合适的砝码放置在砝码架上，松开锁紧旋钮，开始计时，当转速稳定在200r/min时，停止测定。
因硬件、软件升级，仪器自动化程度不断提高，STM-KU2型黏度计(图2)可以直接数字显示黏度KU值、CP值，方便了工作，提高了效率，而且仪器对采集数据进行计权运算和相关处理，自动删除偏离中心区域的数据，提高了仪器测量的准确性。
相对于旋转黏度计测量时旋转转子所受到的黏性力矩，斯托默黏度计桨叶受到的被测流体黏度阻力的试验结果重复性更高。
斯托默黏度计的优点是操作简便，测量完毕，只需将桨叶拆下清洗即可，可以方便对大批量产品同时进行黏度测定。
但是斯托默黏度计结构精密，对环境要求较高，振动、潮湿的环境对仪器测量的准确性有直接影响，而且也会缩短仪器的使用寿命。
图1QNZ斯托默黏度计Fig.1QNZ Stormer Viscometer图2STM-KU2型斯托默黏度计Fig.2STM-KU2Stormer Viscometer1.2恩氏黏度法(涂-1黏度计法)恩氏黏度法适用于GB/T266、ASTMD1665、IP212标准。
其原理是在温度20℃条件下，200mL测定液体流出恩氏黏度计(图3)所需时间(s)与蒸馏水在相同条件下流出时间(s)之比，单位为恩格拉度。
如何使用涂-4杯黏度计测量涂料粘度
如何使用涂—4杯黏度计测量涂料粘度涂料粘度是评估涂料流动性和涂覆性能的关键指标之一、涂4杯黏度计是一种常用的仪器，用于测量涂料的黏度。
本文将介绍如何使用涂4杯黏度计来测量涂料的粘度，包含方法、仪器和结果表示。
1.范围及说明本方法适用于使用涂4杯黏度计测量涂料的粘度。
涂4黏度计适用于测定流出时间在150秒以下的涂料，包含涂料半产品和相关产品。
测定的黏度是条件黏度，即在确定温度下，确定量的试样从规定的孔流出的时间，以秒（s）表示。
2.仪器和料子涂4黏度计温度计：温度范围0～50℃，分度为0.1℃或0.5℃。
秒表：分度为0.2秒。
经受杯：容积为150毫升的搪瓷杯。
3.测定方法（1）仪器准备在进行测定之前，需要彻底清洁和干燥涂4黏度计，包含黏度计漏嘴等部分。
使用纱布蘸溶剂擦拭黏度计，并确保其干燥。
检查黏度计的漏嘴和光学部分，确保它们保持清洁。
（2）准备试样将待测涂料充足搅拌均匀，然后将试样的温度调整至（23±1）℃或（25±1）℃。
（3）进行测定调整黏度计使其保持水平状态，并将150毫升的搪瓷杯放在黏度计漏嘴下。
用手指堵住漏嘴，将温度为（23±1）℃或（25±1）℃的试样倒入黏度计中。
使用玻璃棒或玻璃板将气泡和多余的试样刮入涂4杯的凹槽中。
快速移开手指，同时启动秒表。
等待试样流出完全停止后，立刻停止秒表。
秒表读数即为试样的流出时间（s）。
4.结果表示取两次测定的平均值作为测定结果。
两次测定值之差不应超出平均值的3%。
可以使用以下公式将涂4杯黏度计的流出时间（秒）转换为运动黏度值（厘米^2/秒）。
5.参照标准在进行涂4杯黏度计测定时，可以参考国家标准GB/T1723《涂料粘度测定法》。
涂4杯黏度计是一种常用的涂料粘度测量工具，能够快速、精准地评估涂料的黏度特性。
通过遵奉并服从上述测定方法，可以帮助涂料制造商和使用者更好地了解涂料的性能，确保其在不同应用中的表现。
此方法适用于广泛的涂料和涂料半产品的粘度测量。
涂-4杯

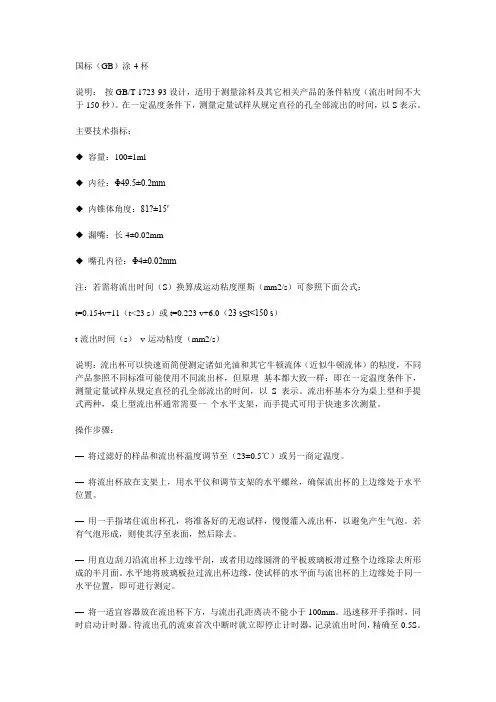

国标（GB）涂-4杯说明：按GB/T 1723-93设计，适用于测量涂料及其它相关产品的条件粘度（流出时间不大于150秒）。
在一定温度条件下，测量定量试样从规定直径的孔全部流出的时间，以S表示。
主要技术指标：◆容量：100±1ml◆内径：Φ49.5±0.2mm◆内锥体角度：81?±15′◆漏嘴：长4±0.02mm◆嘴孔内径：Φ4±0.02mm注：若需将流出时间（S）换算成运动粘度厘斯（mm2/s）可参照下面公式：t=0.154v+11（t<23 s）或t=0.223 v+6.0（23 s≤t<150 s）t-流出时间（s）v-运动粘度（mm2/s）说明：流出杯可以快速而简便测定诸如光油和其它牛顿流体（近似牛顿流体）的粘度，不同产品参照不同标准可能使用不同流出杯，但原理基本都大致一样：即在一定温度条件下，测量定量试样从规定直径的孔全部流出的时间，以S表示。
流出杯基本分为桌上型和手提式两种，桌上型流出杯通常需要一个水平支架，而手提式可用于快速多次测量。
操作步骤：—将过滤好的样品和流出杯温度调节至（23±0.5℃）或另一商定温度。
—将流出杯放在支架上，用水平仪和调节支架的水平螺丝，确保流出杯的上边缘处于水平位置。
—用一手指堵住流出杯孔，将准备好的无泡试样，慢慢灌入流出杯，以避免产生气泡。
若有气泡形成，则使其浮至表面，然后除去。
—用直边刮刀沿流出杯上边缘平刮，或者用边缘圆滑的平板玻璃板滑过整个边缘除去所形成的半月面。
水平地将玻璃板拉过流出杯边缘，使试样的水平面与流出杯的上边缘处于同一水平位置，即可进行测定。
—将一适宜容器放在流出杯下方，与流出孔距离决不能小于100mm。
迅速移开手指时，同时启动计时器。
待流出孔的流束首次中断时就立即停止计时器，记录流出时间，精确至0.5S。
—立即用适宜的溶剂对其进行清洗。
决不能使用金属清理工具或金属丝。
测量粘度的方法
测量粘度的方法粘度是液体的内摩擦力，是液体流动性的重要指标之一。
在工业生产和科学研究中，粘度的测量对于控制产品质量、改进工艺以及研究物质性质都具有重要意义。
因此，掌握准确可靠的粘度测量方法至关重要。
本文将介绍几种常用的测量粘度的方法。
首先，最常见的测量粘度的方法之一是旋转式粘度计。
旋转式粘度计是通过将被测液体置于一个容器中，使容器内的转子旋转，利用转子与液体之间的摩擦力来测量液体的粘度。
该方法操作简单，测量精度高，适用于各种类型的液体，因此被广泛应用于工业生产和科学研究中。
其次，粘度杯法也是一种常用的测量粘度的方法。
粘度杯法是通过将被测液体倒入一个特定形状的杯中，然后使液体从杯口流出，利用流出时间来确定液体的粘度。
这种方法简便易行，成本低廉，适用于大多数液体的粘度测量。
然而，粘度杯法的测量精度相对较低，对被测液体的流动状态和温度变化较为敏感。
另外，压降法也是一种常用的测量粘度的方法。
压降法是通过在管道中施加压力，使液体流动，然后根据管道两端的压力差来计算液体的粘度。
这种方法适用于流体在管道中的粘度测量，操作简便，测量精度较高。
然而，压降法需要专用的设备和管道，且对流体的流动状态和管道的几何形状要求严格。
最后，旋转粘度计法也是一种常用的测量粘度的方法。
旋转粘度计法是通过将被测液体置于一个容器中，使容器内的转子旋转，然后根据转子的旋转速度和扭矩来计算液体的粘度。
该方法操作简便，测量精度高，适用于各种类型的液体，因此被广泛应用于工业生产和科学研究中。
综上所述，测量粘度的方法有很多种，每种方法都有其适用的范围和特点。
在实际应用中，我们应根据被测液体的性质和测量要求选择合适的方法，以确保测量结果的准确性和可靠性。
希望本文介绍的几种常用的测量粘度的方法对您有所帮助。
粘度
粘度（Viscometer）粘度是很多行业产品检验中最基本的一项指标，包括从原材料检验、半成品、成品及产品施工前都需要准确知道其粘度。
测试粘度的方法有许多种，但在涂料油墨行业国际比较通用的是以下系列：粘度杯（流出杯）说明：流出杯可以快速而简便测定样品的粘度，不同产品参照不同标准可能使用不同粘度杯，但原理基本都大致一样：即在一定温度条件下，测量定量试样从规定直径的孔全部流出的时间，以秒(S)表示。
操作步骤：—选择规定的某一标号的流出杯，使其对于受试样品要能得出20S至100S之间的流出时间，而最好在30S至100S之间—将过滤好的样品和流出杯温度调节至（23±0.5℃）或另一商定温度。
—将流出杯放在支架上，用水平仪和调节支架的水平螺丝，确保流出杯的上边缘处于水平位置。
—用一手指堵住流出杯孔，将准备好的无泡试样，慢慢灌入流出杯，以避免产生气泡。
若有气泡形成，则使其浮至表面，然后除去。
—用直边刮刀沿流出杯上边缘平刮，或者用边缘圆滑的平板玻璃板滑过整个边缘除去所形成的半月面。
水平地将玻璃板拉过流出杯边缘，使试样的水平面与流出杯的上边缘处于同一水平位置，即可进行测定。
—将一适宜容器放在流出杯下方，与流出孔距离决不能小于100mm。
迅速移开手指时，同时启动计时器。
待流出孔的流束首次中断时就立即停止计时器，记录流出时间，精确至0.5S。
—立即用适宜的溶剂对其进行清洗。
决不能使用金属清理工具或金属丝。
如果流出孔被干沉积物沾污，应用适宜的溶剂使之变软，再仔细清洗，例如用软布穿过流出孔拉擦清洗。
①国标（GB）涂-1杯说明：按GB/T 1723-93设计，适用于测量涂料及其它相关产品的条件粘度（流出时间不低于20秒）。
在一定温度条件下，测量定量试样从规定直径的孔全部流出的时间，以S表示。
主要技术指标：■容量：50ml，带圆形水浴■圆柱体内径：Φ51±0.01mm■圆柱体底线到刻线高度：46±0.2mm■内锥体角度为：101º±30′■漏嘴：长14±0.02mm■孔内径：Φ5.6±0.02mm■型号：QND-1■材质：铝制注：若需换算成运动粘度厘斯（mm2/s）可参照下面公式：t=0.053v+1.0t-流出时间（s）v-运动粘度（mm2/s）②国标（GB）涂-4杯说明：按GB/T 1723-93设计，适用于测量涂料及其它相关产品的条件粘度（流出时间不大于150秒）。
