初二物理下册杠杆平衡条件尖子生培优专项训练
初二物理下册杠杆平衡条件尖子生培优专项训练
一．作图题（共10小题）
1．作出下列各图的力臂
2．（1）如图是一个简易压水泵。
整个手柄是一个弯曲的杠杆。
图1中箭头表示此时活塞的运动方向。
请在图上标出支点O，画出作用在手柄上的最小动力F1，并作出它的力臂L1。
（2）画出图2中人通过池塘中的水面看到对岸树木顶端的光路图，并大致画出此时对应的折射光线。
3．如图是静止在水平地面上的拉杆旅行箱的示意图，O是轮子的转轴，O′是箱体的重心。
以O为支点，画出力F的力臂和箱体所受重力的示意图。
4．如图所示的棒ABC可绕A点的转轴转动，请画出要使棒ABC在图中位置保持平衡时所需的最小力F的示意图；
5．右图是一个杠杆式简易起吊机，它上面装了一个定滑轮可以改变拉绳的方向，
杠杆OBA可绕O点转动。
在图上画出动力臂L1和阻力F2的示意图。
6．如图甲所示，为按压式订书机，人手在A点施加压力F1，将订书机钉入B点下方的纸张中，纸张对订书机B点产生阻力F2，转轴O为支点，乙图是该订书机的简化示意图，请在图乙中画出阻力臂L2和人手在A点施加的最小动力F1。
7．轻质杠杆AB在图所示位置平衡，请画出此时的阻力臂L和最小动力F。
8．有一半径为R，重为G的均匀滚轮，要使它滚上高为h的台阶，请在图上画出最小动力F的示意图和它的力臂L。
9．如图所示，请在图中作出使杠杆平衡最小的力F。
10．如图所示杠杆在力F1和F2的作用下处于平衡状态，L2是力F2的力臂。
在图中画出力F1的力臂和力F2。
二．计算题（共10小题）
11．小明单独站在地面上时，对地面的压强为p1，如图甲所示；当他如图乙站立时，他对地面的压强大小为p2；当他如图丙站立时，他对地面的压强大小为p3，不计杠杆重力及轴摩擦，已知小明重力为G，杠杆AO：OB=1：2，求物块G1、G2各为多少？
12．在公园里苗苗和欢欢一起参加游艺活动。
苗苗和同学分别站在如图所示的木板中点附近处，木板恰好水平平衡。
（1）若苗苗和欢欢的体重分别为400牛和500牛，她们分别同时向木板的二端匀速走去，请问当苗苗和欢欢的速度之比为多少时，木板保持水平平衡。
（2）若苗苗背上重为20牛的书包，并且她们以与先前同样的速度同时向木板的二端匀速走去时，则欢欢必须背上多重的重物行走，才能使木板保持水平平衡。
13．某人用2m长的一根扁担挑两筐梨和苹果，前端梨的重量是400N，后端苹果的重量是600N，要使扁担在水平位置上平衡，肩应挑在什么位置？若前后两端各减少100N，则肩应向哪端移动多少距离才能使扁担重新在水平位置上平衡？
14．如图是农村曾用的舂米工具及其结构示意图。
杆AB可绕O点转动，若杆右侧的OB的长是杆右端均匀柱形物体的长度的倍，AO的长度是杆右端均匀柱形物体的长度的．杆AB的重力不计，柱形物体重约120牛。
（1）若作用在A点的动力F方向始终与杆AB垂直，则杆从水平位置缓慢转动50°角的过程中，在此过程中力F的变化情况如何？说明理由。
（2）在上述过程中，动力F最大是多少牛？此时AB杆与水平线的夹角是多少？
15．如图所示是挖井时从井中提升沙土的杠杆示意图。
杠杆AB可以在竖直平面内绕固定点O转动，已知AO：OB=3：2，悬挂在A端的桶与沙土所受的重力为200N，悬挂在B端的配重所受的重力为80N．当杠杆AB在水平位置平衡时，加在配重下面绳端的竖直向下的拉力F是多少？（不计杆重和绳重）
16．如图所示，独轮车和车内的煤的总质量为100kg，其重力可视为作用于A点。
车轴O为支点，（g取10N/kg）
（1）这独轮车使用时是省力杠杆还是费力杠杆？
（2）独轮车和车内的煤的总重力为多少？
（3）将车把抬起时，作用在车把向上的力为多少？
17．如图所示，OB=40厘米，AB=60厘米，B点挂一重为196牛的物体，在A点应至少施加一个多大的力？方向如何？
18．如图所示，质量不计的光滑木板AB长1.2m，可绕固定点O转动，离O点
0.2m的B端挂一重物G，板的A端用一根与水平地面成30°夹角的细绳拉住，木板在水平位置平衡时绳的拉力是6N。
求：（1）该重物的重力G；
（2）在O点的正上方放一质量为0.3kg的小球，若小球以25cm/s的速度由O点沿木板向A端匀速运动，问小球至少运动多长时间细绳的拉力减小到零。
（取g=10N/kg，绳的重力不计）
19．如图，杠杆上每格为2cm，G B=15N，G A=8N，杠杆水平平衡时，
（1）A物体对杠杆的拉力是多少牛顿？
（2）此时A物体受到地面对它的支持力为多少？
（3）此时A物体对地面的压力为多少？
20．某工地在冬季水利建设中设计了一个提起重物的机械，其中的一部分结构如图所示，OA是一个均匀钢管，每米长度所受重力为30N，O是转动轴；重物的质量m为150kg，挂在B处，OB=1m；拉力F作用在A点，竖直向上。
为维持平衡，钢管OA为多长时所用的拉力最小？这个最小拉力是多少？
2018年03月29日150****1613的初中物理组卷
参考答案
一．作图题（共10小题）
1．；2．；3．；4．；5．；6．；7．；8．；9．；10．；
二．计算题（共10小题）
11．；12．；13．；14．；15．；16．；17．；18．；19．；20．；。
物理杠杆平衡的专项培优练习题(含答案)附答案解析
此时杠杆不再平衡，不符合题意；
B．若左边减少1个钩码，右边减少2个钩码，则
，
此时杠杆不再平衡，不符合题意；
C．若两边的钩码均向支点移动相同的距离l，则
，
此时杠杆不再平衡，不符合题意；
D．若左边钩码向左移1.5cm，右边钩码向右移1cm，则
，
此时杠杆平衡，符合题意。
12．如图所示，两个等高的托盘秤甲、乙放在同一水平地面上，质量分布不均匀的木条AB重24N，A、B是木条两端，O、C是木条上的两个点，AO=B0，AC=OC．A端放在托盘秤甲上，B端放在托盘秤乙上，托盘秤甲的示数是6N．现移动托盘秤甲，让C点放在托盘秤甲上．此时托盘秤乙的示数是（）
A．Fa的力臂AO＞Gl，根据杠杆的平衡条件可知，Fa＜G，A错误。
B．Fb的力臂BO＞Gl，根据杠杆的平衡条件可知，Fb＜G，B错误。
C．Fc的力臂CO＞Gl，根据杠杆的平衡条件可知，Fc＜G，C正确。
D．Fb的力臂BO=OC，根据杠杆的平衡条件可知，Fb=Fc，D错误。
6．要使图中的杠杆平衡，分别用FA、FB、FC的拉力，这三个力的关系应是
设木条重心在D点，当A端放在托盘秤甲上，B端放在托盘秤乙上时，以B端为支点，托盘秤甲的示数是6N，根据力的作用是相互的，所以托盘秤对木条A端的支持力为6N，如图所示：
由杠杆平衡条件有： ，即： ，所以： ， ，当C点放在托盘秤甲上时，仍以C为支点，此时托盘秤乙对木条B处的支持力为FB，
因为 所以 ，由杠杆平衡条件有： ，即： ，所以：FB=16N，则托盘秤乙的示数为16N．
D．F2方向沿OO'线向上
【答案】D
【解析】
【详解】
AC．由图知，F2的方向沿OO′线，其力臂最长，为s2；而F1的方向竖直向下，所以其力臂L1是从A点到F1的垂线段，小于s1，更小于s2，由F1L1=F2L2知，L1＜s2，所以F1一定大于F2，故AC不符合题意；
备战中考物理 杠杆平衡 培优练习(含答案)
一、初中物理杠杆平衡条件的应用问题1．如图所示，AOB 为一杠杆，O 为支点，杠杆重不计，AO =OB ．在杠杆右端A 处用细绳悬挂重为G 的物体，当AO 段处于水平位置时，为保持杠杆平衡，需在B 端施加最小的力为F 1；当BO 段在水平位置时保持杠杆平衡，这时在B 端施加最小的力为F 2，则A ．F 1<F 2B ．F 1>F 2C ．F 1=F 2D ．无法比较【答案】B 【解析】 【分析】 【详解】（1）当AO 段处于水平位置时，如左图所示最省力，∵F 1l OB =Gl OA∴F 1=OAOBGl l =G ； （2）当OB 段处于水平位置时，如右图所示最省力， ∵F 2l OB =Gl OC∴F 2=OC OCOB OBGl G l l l ⨯= ∵l OC ＜l OB∴F 2＜G∴F 1＞F 2；故选B ．2．如图所示，杠杆在水平状态保持静止，要使弹簧测力计的示数变为原来的12，下列措施中可行的是A．去掉三个钩码B．把钩码向左移动2小格C．把钩码向右移动2小格D．把弹簧秤测力计向左移动2小格【答案】B【解析】【分析】【详解】根据杠杆平衡条件F1L1＝F2L2得，4G×4L＝F2×8L，解得F2＝2G，要使弹簧测力计的示数变为原来的12，即F2＝G。
A．去掉三个钩码，根据杠杆平衡条件F1L1＝F2L2得，G×4L＝F'2×8L，所以F'2＝12G，不符合题意；B．把钩码向左移动2小格，根据杠杆平衡条件F1L1＝F2L2得，4G×2L＝F'2×8L，所以F'2＝G，故B符合题意；C．把钩码向右移动2小格，根据杠杆平衡条件F1L1＝F2L2得，4G×6L＝F'2×8L，所以F'2＝3G，故C不符合题意；D．把弹簧秤测力计向左移动2小格，根据杠杆平衡条件F1L1＝F2L2得，4G×4L＝F'2×6L，所以F'2＝83G，故D不符合题意。
2020-2021物理杠杆平衡的专项培优练习题(含答案)及答案
即
(ρ铝V铝g-ρ水V铝g)⋅OA，(ρ铜V铜g-ρ铜V铜g)⋅OB
那么
ρ铝V铝g⋅OA-ρ水V铝g⋅OA<ρ铜V铜g⋅OB-ρ铜V铜g⋅OB
所以B端下沉。故ACD错误，B正确。
故选B。
13．如图所示，在调节平衡后的杠杆两侧，分别挂上相同规格的钩码，杠杆处于平衡状态。如果在两侧钩码下方各增加一个与原来规格相同的钩码，则（ ）
D．秤砣的质量不变，由Q向左移动时，它的力臂变短，则左边合金块拉秤杆的力减小，说明合金块受到的浮力增大，而合金块排开液体的体积不变，说明液体的密度变大，所以刻度应逐渐变大，即秤杆上较大的刻度在较小的刻度的左边；故D正确，不符合题意。
故选C。
3．如图所示的轻质杠杆OA上悬挂着一重物G，O为支点，在A端用力使杠杆平衡。下列叙述正确的是（ ）
即
因为力与相应的力臂成反比关系，从图中可以看出力臂 ，所以物体的重力 ，即 ，故选C。
9．小明探究杠杆的平衡条件，挂钩码前，调节杠杆在水平位置平衡，杠杆上每格距离相等，杆上A、B、C、D的位置如图所示，当A点挂4个钩码时，下列操作中能使杠杆在水平位置平衡的是（）
A．B点挂5个钩码
B．C点挂4个钩码
C．D点挂1个钩码
A．物体C的重力为300N
B．物体D的质量为32kg
C．p2为500Pa
D．物体C对托盘的压力为40N
【答案】C
【解析】
A．一直变小B．一直变大
C．一直不变D．先变小后变大
【答案】C
【解析】
【分析】
【详解】
将测力计绕B点从a位置转动到b位置过程中，钩码的重力不变，其力臂OA不变，即阻力与阻力臂的乘积不变；由于杠杆始终保持水平平衡，所以根据杠杆的平衡条件可知，拉力F与其力臂的乘积也是不变的。
中考物理 杠杆平衡 培优练习(含答案)附答案解析
一、初中物理杠杆平衡条件的应用问题1．用如图所示的杠杆提升重物，设作用在A端的力F始终与杆垂直，那么，在将重物提升到最高处的过程中，力F的大小将 ( )A．逐渐变小B．先变小，后变大C．逐渐变大D．先变大，后变小【答案】D【解析】【分析】【详解】由题知，当慢慢提升重物时，重力(阻力)不变，阻力臂增大(水平时最大)，动力臂不变，即：G不变、L1不变,，L2增大∵FL1＝GL2∴力F逐渐变大；故选C.2．如图所示，一根均匀木尺放在水平桌面上，它的一端伸出桌面的外面，伸到桌面外面的部分长度是木尺长的14，在木尺末端的B点加一个作用力F，当力F=3N时，木尺的另一端A开始向上翘起，那么木尺受到的重力为（）A．3N B．9N C．1N D．2N 【答案】A【解析】【分析】【详解】设直尺长为l，如图所示：从图示可以看出：杠杆的支点为O，动力F=3N动力臂OB=1 4 l阻力为直尺的重力G，阻力臂CO=12l-14l=14l由杠杆平衡的条件得F×OB=G×OC3N×14l= G×14l G=3N故选A。
3．如图所示，为提升重物，现选用轻质杠杆，不考虑杠杆支点O点处的摩擦，每次利用杠杆把同一重物匀速提升相同高度，下列说法正确的是A．当重物悬挂在A点，动力作用在C点时，该杠杆一定是省力杠杆B．当重物悬挂在C点，动力作用在B点时一定比作用在A点时要省力C．无论重物挂在A点还是B点时，利用该机械所做的有用功都相等D．如果动力作用在C点且方向始终保持与杆保持垂直，则提升重物过程动力大小不变【答案】C【解析】【分析】灵活运用杠杆平衡公式分析即可；【详解】AB．不论重物悬挂在A点或C点，也不论动力作用在C点还是B点，判断杠杆是省力还是费力，需要根据杠杆平衡公式，不仅与力的作用点有关，还与力的方向有关，因此无法在只知道力的作用点的情况下判断是否省力，故AB错误；C．无论重物挂在A点还是B点时，由于物体质量相同，上升高度相同，则根据W Gh可知，该机械所做的有用功都相等，故C正确；D．动力作用在C点且方向始终保持与杆保持垂直时，可得动力臂大小始终不发生变化，但由于物体上升，重物的阻力臂会逐渐减小，则由杠杆平衡公式可知动力会减小，故D错误。

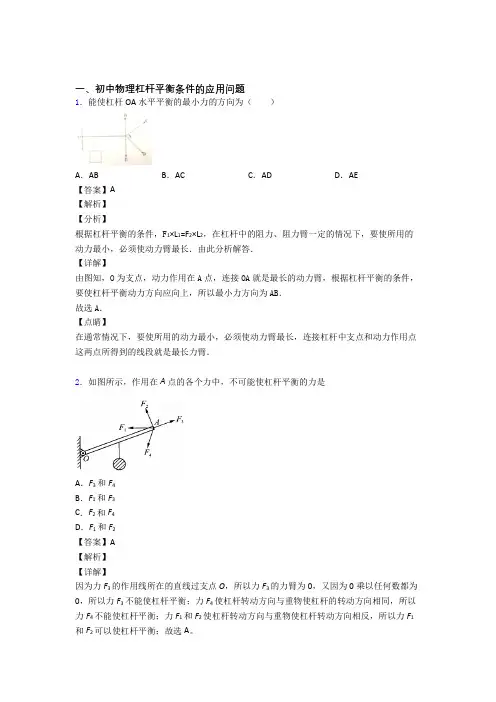

物理杠杆平衡的专项培优练习题含答案
一、初中物理杠杆平衡条件的应用问题1．能使杠杆OA水平平衡的最小力的方向为（）A．AB B．AC C．AD D．AE【答案】A【解析】【分析】根据杠杆平衡的条件，F1×L1=F2×L2，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长．由此分析解答．【详解】由图知，O为支点，动力作用在A点，连接OA就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向应向上，所以最小力方向为AB．故选A．【点睛】在通常情况下，要使所用的动力最小，必须使动力臂最长，连接杠杆中支点和动力作用点这两点所得到的线段就是最长力臂．2．如图所示，作用在A点的各个力中，不可能使杠杆平衡的力是A．F3和F4B．F1和F3C．F2和F4D．F1和F2【答案】A【解析】【详解】因为力F3的作用线所在的直线过支点O，所以力F3的力臂为0，又因为0乘以任何数都为0，所以力F3不能使杠杆平衡；力F4使杠杆转动方向与重物使杠杆的转动方向相同，所以力F4不能使杠杆平衡；力F1和F2使杠杆转动方向与重物使杠杆转动方向相反，所以力F1和F2可以使杠杆平衡；故选A。
3．如图甲是制作面团的情景，把竹竿的一端固定在绳扣中，人骑在另一端施加一个向下的大小为F的力，面团被不断挤压后变得更有韧性，图乙为压面团原理图．关于压面团过程的叙述正确的是（）A．面团对杆的作用力方向向下B．面团对杆的作用力大小等于FC．面团被压扁说明力能使物体发生形变D．A点向下移动的距离小于B点向下移动的距离【答案】C【解析】【分析】【详解】A．杆对面团的作用力向下，面团对杆的作用力向上，故A错误；B．由于面团B点到支点C的距离小于A点到C的距离，根据杠杆定律F1L1=F2L2，可知面团对杆的作用力大于F，故B错误；C．面团被压扁说明力能使物体发生形变，故C正确；D．C为支点，A点向下移动的距离大于B点向下移动的距离，故D错误；故选C。
2020-2021【物理】物理杠杆平衡的专项培优练习题(含答案)及答案
一、初中物理杠杆平衡条件的应用问题1．用如图所示的杠杆提升重物，设作用在A端的力F始终与杆垂直，那么，在将重物提升到最高处的过程中，力F的大小将 ( )A．逐渐变小B．先变小，后变大C．逐渐变大D．先变大，后变小【答案】D【解析】【分析】【详解】由题知，当慢慢提升重物时，重力(阻力)不变，阻力臂增大(水平时最大)，动力臂不变，即：G不变、L1不变,，L2增大∵FL1＝GL2∴力F逐渐变大；故选C.2．如图所示的轻质杠杆OA上悬挂着一重物G，O为支点，在A端用力使杠杆平衡。
下列叙述正确的是（）A．此杠杆一定是省力杠杆B．沿竖直向上方向用力最小C．沿杆OA方向用力也可以使杠杆平衡D．此杠杆可能是省力杠杆，也可能是费力杠杆【答案】D【解析】【分析】【详解】A．因为无法确定动力臂的大小，所以无法确定是哪种杠杆，故A错误；B．沿垂直杠杆向上的方向用力，动力臂最大，动力最小，最省力，故B错误；C．沿OA方向动力臂是零，杠杆无法平衡，故C错误。
D．因为杠杆的动力臂无法确定，所以它可能是省力杠杆，也可能是费力杠杆，故D正确。
故选D。
3．如图所示，在一个轻质杠杆的中点挂一重物，在杆的另一端施加一个动力F，使杠杆保持平衡，然后向右缓慢转动F至水平方向，这一过程中（）A．F先变小后变大B．F逐渐变大C．动力臂逐渐变小D．动力臂逐渐变大【答案】A【解析】【分析】杠杆平衡条件及应用。
【详解】杠杆在图中所示位置平衡，阻力（重物对杠杆的拉力）及阻力臂大小不变；动力F由图中所示位置转动至水平方向的过程中，当动力F的方向与杠杆垂直时，动力F的力臂最长，因此动力F的力臂先增大后减小，由杠杆平衡条件F1l1=F2l2可知，动力Ｆ先变小后变大。
故选A。
【点睛】中等题.失分的原因是：①不知道动力F方向变化的过程中阻力和阻力臂的大小不变；②不会画动力F在不同位置时的动力臂；③不会利用杠杆平衡条件通过动力臂的变化分析出动力的变化；④不知道当动力F与杠杆垂直时，动力臂最大，动力F最小。
人教版2021-2022学年八年级物理下学期《杠杆》计算题培优专训(附答案)
人教版2021-2022学年八年级物理下学期12.1《杠杆》计算题培优专训姓名考号计算专题：1．如图所示，质量分布不均匀的木条AB重15N，A、B是木条两端，O、C是木条上的两个点，AO=BO，AC=OC，弹簧测力计甲的示数是3N。
现移动弹簧测力计甲的位置从A点平移到C点。
此时弹簧测力计乙的示数是多少？2．物体A静止在水平桌面上时，对桌面的压强为p1；现将物体A悬挂在轻质杠杆的C端，当在D端悬挂物体B时。
杠杆水平平衡，如图所示，此时物体A对桌面的压强为p2，已知：OD＝2OC，p1：p2＝3：1，物体A、B的密度分别为ρA和ρB，且均大于水的密度。
物体A、B的体积分别为V A和V B，且V A＝2V B，物体B的质量为0.5kg。
g取10N/kg，则下列两个物体的密度ρA：ρB为多少？3．如图所示，用轻质薄木板AB做成杠杆，O为支点，OA=OB=2m，地面上一质量为2kg，边长为a=10cm 的实心正方体物块M，用一不可伸长的轻质细线系于OB的中点C处，此时AB恰好静止于水平位置，细线恰好被拉直。
现将小滑块Q（小滑块的大小不计）放于O点上方，将小滑块Q向左移动0.4m，此时绳子对C点的拉力为8N，（1）、此时物块M对水平地面的压强是多少Pa？（2）、若Q再向左侧移动0.2m，沿竖直方向将正方体M左右两边各切去厚度为d的部分，将它们叠放在Q 的正上方时，正方体M对地面的压强为0，切去厚度d为多少m？4．由五块相同砖块构成的桥，如图所示，若每块砖长度为L，则此桥的最大跨度为多少m？5．古代护城河上有座吊桥，它的结构原理如图所示。
把桥面看成是长为10m，所受重力为3000N的均匀杆OA，可以绕转轴O点在竖直平面内转动，在O点正上方10m处固定一个定滑轮，绳子通过定滑轮与杆的另一端A相连，用力拉动绳子就可以将杆从水平位置缓慢向上拉起。
杆即将离开水平位置时，绳子的拉力为F1，当士兵们把吊桥拉起到与水平面的夹角为30°时，绳子的拉力为F2，所用的时间是0.5min（忽略绳子重力、滑轮半径和摩擦）。
2020-2021物理杠杆平衡的专项培优练习题含答案解析
一、初中物理杠杆平衡条件的应用问题1．如图所示，轻质杠杆AOB 的支点是O ，AO=BO 。
若在A 端和B 端分别悬挂重力相等的两个重物，则杠杆（ ）A ．保持平衡B ．A 端下沉C ．B 端下沉D ．以上均可能【答案】B【解析】【分析】【详解】轻质杠杆AOB 的重力可不计，杠杆的示意图如下所示：动力和阻力大小均等于物体的重力，两个重物的重力相等，则F 1=F 2；动力臂为OA ，阻力臂为OC ，满足OC OB OA <=所以可知12F OA F OC ⨯>⨯根据杠杆的平衡条件可知，A 端下沉。
故选B 。
2．如图所示的轻质杠杆OA 上悬挂着一重物G ，O 为支点，在A 端用力使杠杆平衡。
下列叙述正确的是（ ）A ．此杠杆一定是省力杠杆B ．沿竖直向上方向用力最小C ．沿杆OA 方向用力也可以使杠杆平衡D ．此杠杆可能是省力杠杆，也可能是费力杠杆【答案】D【解析】【分析】【详解】A ．因为无法确定动力臂的大小，所以无法确定是哪种杠杆，故A 错误；B ．沿垂直杠杆向上的方向用力，动力臂最大，动力最小，最省力，故B 错误；C ．沿OA 方向动力臂是零，杠杆无法平衡，故C 错误。
D ．因为杠杆的动力臂无法确定，所以它可能是省力杠杆，也可能是费力杠杆，故D 正确。
故选D 。
3．AC 硬棒质量忽略不计，在棒的B 、C 两点施加力F 1、F 2，F 2的方向沿OO'线，棒在图所示位置处于静止状态，则（ ）A ．F 1<F 2B ．F 1=221s F s C ．F 1力臂等于s 1D ．F 2方向沿OO '线向上【答案】D【解析】【详解】AC ．由图知，F 2的方向沿OO ′线，其力臂最长，为s 2；而F 1的方向竖直向下，所以其力臂L 1是从A 点到F 1的垂线段，小于s 1，更小于s 2， 由F 1L 1=F 2L 2知，L 1＜s 2，所以F 1一定大于F 2，故AC 不符合题意；B ．由F 1L 1=F 2L 2知，F 1L 1=F 2s 2，即2211F s F L故B 不符合题意； D ．已知F 1的方向是竖直向下的，为保持杠杆平衡，F 2的方向应该沿OO′向上，故D 符合题意。
【物理】培优杠杆平衡辅导专题训练附答案解析
一、初中物理杠杆平衡条件的应用问题1．如图所示，杠杆恰好处于水平平衡状态，若在B处下方再挂一个钩码，若要使杠杆在水平位置再次平衡，下列可行的操作是______。
（选填字母）A．减少一个悬挂在A处的钩码B．增加一个悬挂在A处的钩码C．将悬挂在A处的钩码向左移动一格D．将悬挂A处的钩码向右移动一格【答案】C【解析】【分析】【详解】假设一个钩码重力为G，杠杆一格为l，杠杆平衡时⨯=⨯=32236G l G l Gl若在B处下方再挂一个钩码，则右边为339⨯=G l GlA．减少一个悬挂在A处的钩码，则左边为G l Gl⨯=224左边小于右边，杠杆不能平衡，故A项不符合题意；B．增加一个悬挂在A处的钩码，则左边为G l Gl⨯=428左边小于右边，杠杆不能平衡，故B项不符合题意；C．将悬挂在A处的钩码向左移动一格，则左边为⨯=G l Gl339左边等于右边，杠杆能再次平衡，故C项符合题意；D．将悬挂A处的钩码向右移动一格，则左边为⨯=G l Gl313左边小于右边，杠杆能再次平衡，故D项不符合题意。
故选C。
2．按如下原理制作一杆可直接测量液体密度的秤，称为密度秤，其外形和普通的杆秤差不多，装秤钩的地方吊着体积为1cm3的较重的合金块，杆上有表示液体密度数值的刻度，当秤砣放在Q点处时秤杆恰好平衡，如图所示。
当合金块完全浸没在待测密度的液体中时，移动秤砣的悬挂点，直至秤杆恰好重新平衡，便可直接在杆秤上读出液体的密度，下列说法中错误的是（）A．密度秤的零点刻度在Q点B．密度秤的刻度都在Q点的左侧C．密度秤的刻度都在Q点的右侧D．秤杆上密度读数较大的刻度在较小的刻度的左边【答案】C【解析】【分析】【详解】A．合金块没有浸入液体时，液体的密度应为零，所以秤的零刻度应该在Q处；故A正确，不符合题意；BC．若秤砣由Q向右移动，它的力臂变长，则左边合金块拉秤杆的力应增大，但合金块受到的浮力不可能竖直向下，所以零点的右边应该是没有刻度的，其刻度都在Q点的左侧。
中考物理 杠杆平衡 培优练习(含答案)
一、初中物理杠杆平衡条件的应用问题1．如图，一块厚度、密度均匀的长方形水泥板放在水平地面上，用一竖直向上的力，欲使其一端抬离地面，则（）A．F1＞F2，因为甲方法的动力臂长B．F1=F2，因为动力臂都是阻力臂的2倍C．F1＞F2，因为乙方法的阻力臂短D．F1＜F2，因为乙方法的动力臂长【答案】B【解析】【分析】【详解】由图示可知，无论用哪种方法来抬，动力臂总是阻力臂的二倍，所用的力总等于阻力的二分之一，由于阻力就是重力，大小是不变的，所以动力的大小也是不变的，故应选B。
2．如图所示，一根均匀木尺放在水平桌面上，它的一端伸出桌面的外面，伸到桌面外面的部分长度是木尺长的14，在木尺末端的B点加一个作用力F，当力F=3N时，木尺的另一端A开始向上翘起，那么木尺受到的重力为（）A．3N B．9N C．1N D．2N 【答案】A【解析】【分析】【详解】设直尺长为l，如图所示：从图示可以看出：杠杆的支点为O，动力F=3N动力臂OB =14l 阻力为直尺的重力G ，阻力臂 CO =12l -14l =14l 由杠杆平衡的条件得F ×OB =G ×OC3N×14l = G ×14l G =3N故选A 。
3．如图，一个长方体木箱，重心在它的几何中心，其高度为H 、正方形底面的边长为L 、重为G 。
想把这个木推倒（木箱较重，不会移动），在其中部的中心最初施加一个水平推力大小是（ ）A ．2GHL B ．GH L C ．HL GD ．GL H 【答案】D【解析】【分析】【详解】由图示可知，把这个木箱推倒，它右下端与地面的接触点是支点，当小孩水平推木箱时，力臂为2H ，阻力为木箱的重力，阻力臂为2L ，如图所示：根据杠杆的平衡条件可得G ×2L =F ×2HF =GL H故选D 。
4．用图示装置探究杠杆平衡条件，保持左侧的钩码个数和位置不变，使右侧弹簧测力计的作用点 A 固定，改变测力计与水平方向的夹角 θ，动力臂l 也随之改变，所作出的“F -θ”图象和“F -l ” 图象中，正确的是A ．B ．C ．D ．【答案】C【解析】【详解】A ．动力F 和θ的关系，当F 从沿杆方向（水平向左）→垂直于杆方向（与水平方向成90°）→沿杆方向（水平向右），由图可知，F 对应的动力臂l =OA ×sinθ，动力臂l 先变大后变小，则动力F 先变小后变大，所以A 错误；B ．当θ等于90°时，动力臂最大，动力最小但不为零，所以B 错误；CD ．根据杠杆平衡条件Fl =F 2l 2可得：F =22F l l，由于F 2、l 2不变，则F 和l 成反比，故C 正确，D 错误。
