工程测量七 线路工程测量
为右转角α右 ；反之为左转角α左 。
当β右<180°时，为 右转角， 有：α右=180°-β右 当β右>180°时，为 左转角， 有：α左=β右- 180°
（三）分角线方向
在转向角测定后，定出其 分角线方向C，在此方向 上钉临时桩，以便日后测 设线路曲线的中点。 若角度的2个方向值为a、 b，则： 分角线方向c=(a+b)/2
切线支距法单圆曲线坐标计算
xi R sin i yi R(1 cos i )
l 180 i i , 式中 R 其中li 为各点至原点的弧长(里程)
特点：
测点误差不积累。 宜以QZ 为界，将曲 线分两部分进行测设。
断面图测量
• 分路线水准测量、路线纵断面测绘、路线横 断面测绘、断面图的绘制与施工量的计算等 过程。 • 首先沿路线中线方向，在施工范围外的两侧 进行水准路线测量，测定各水准点的高程， 再以各水准点为基准点进行路线的纵横断面 测量。 • 路线纵横断面测量可结合在一起一次完成， 最后根据测量资料进行断面图的绘制。 • 在取得纵横断面的设计数据后进行施工量的 计算。 • 仪器、工具：平原地区采用工程水准仪，在 山地采用电子全站仪。
ZY 37 553.24 L 243.14 2 QZ 37 796.38 L 243.14 2 YZ 38 039.52
5、主点的测设
① 测设曲线起点(ZY)
在JD点安臵经纬仪，后视相邻交点或转点方向，自JD 点沿视线方向量取切线长T，打下曲线起点桩ZY。
② 测设曲线终点(YZ)
经纬仪照准前视相邻交点或 转点方向， 自JD点沿视线方向量取切线 长T，打下曲线终点桩YZ。 ③ 测设曲线中点(QZ) 沿测定路线转角时所测定 的分角线方向，量外距E， 打下曲线中点桩QZ。
• (2)定测阶段
主要的技术工作内容是将定线设计的公
路中线(直线段及曲线)放样于实地；进行线
路的纵、横断面测量，线路竖向设计等。
3、线路工程的施工放样阶段 根据施工设计图纸及有关资料，在实地放 样线路工程的边桩、边坡及其他的有关点 位，指导施工，保证线路工程建设顺利进 行。 4、工程竣工运营阶段的监测 对竣工工程，要进行竣工验收，测绘竣 工平面图和断面图，为工程运营做准备。 在运营阶段，还要监测工程的运营状况， 评价工程的安全性。
二、转点ZD的测设
1、定义：当相邻两交点互不通视时，需要在其连 线或延长线上测设一些供放线、交点、测角、量 距时照准之用的点。这样的点称为转点(ZD)
（1）在两交点间测设转点：
方法:
在JD5、JD6的大致中间 位臵ZD’架仪。瞄准JD5， 定出JD’6。 测量出a、b距离。 在ZD点架仪，检查三点 在一直线上。
(3)穿线交点法测设交点
穿线交点法是利用图上就近的导线点或地物点 与纸上定线的直线段之间的角度和距离关系， 用图解法求出测设数据，通过实地的导线点或 地物点，把中线的直线段独立地测设到地面上， 然后将相邻直线延长相交，定出地面交点桩的 位臵。
其程序是：放点、穿线、交点。
（1）放点
可采用支距法（垂直于导线边的距离）或极坐标法。
一、路线纵断面测量 • 又称路线水准测量，是测定中线上各里程桩（即 中桩）的地面高程，绘制路线纵断面图，供路线 纵坡设计之用。 • 分两步进行： • 首先是沿线路方向设臵若干水准点，建立线路的 高程控制，称为基平测量； • 然后根据各水准点的高程，分段进行中桩水准测 量，称为中平测量。 • 基平测量的精度要求比中平测量高，一般按四等 水准的精度要求，中平测量只作单程观测，可按 普通水准测量精度要求。
′
（2）在两交点延长线上测设转点： 计算出e值，实地量取e，得ZD点。有：
f a b a e f e a ab
最后，在ZD点 架仪，检查三 点在一直线上。
′
三、转角和分角线的测设
（一）测定转向角 指路线由一个方向偏向另一个方向时，偏转后的方向与 原方向的夹角。当偏转后的方向在原方向的右侧，称
中桩图片
§9—3 圆曲线的测设
一、圆曲线 1、圆曲线：是具有一定曲率半径的圆弧； 缓和曲线：是连接直线与圆曲线的过渡曲线, 其曲率半径由无穷大(直线的半径)逐渐变化 为圆曲线半径。
交点
缓和曲线 交点
曲线的形式较多，其中，圆曲线是最基本 的平面曲线。 圆曲线半径根据地形条件和工程要求选定， 由转角α和圆曲线半径R，可以计算出图中 其它各测设元素值。 圆曲线的测设分两步进行，先测设曲线的 主点(ZY、QZ、YZ)，再依据主点测设曲线 上每隔一定距离的里程桩，以详细标定曲 线位臵。
4、圆曲线要素的计算：
α和R分别根据实际测定和线路设计时选定，可 按公式法或查表法确定圆曲线的要素T、L、E0。 • a = R × T tan 切线长 2 L R 曲线长 180 a a 外矢距 E = R× sec 2 - R = R (sec 2 - 1 ) 0
由于定位条件和现场情况的不同，交点测设 的方法也需灵活多样，工作中应根据实际情 况合理选择测量方法。 (1)根据地物测设交点 (2)根据导线点和交点的设计坐标测设交点 (3)穿线交点法测设交点
(1) 根据地物测设交点
(2) 根据导线点和交点的设计坐标测设交点 根据附近导线点和交点的设计坐标，反算出有关 测设数据，按坐标法、角度交会法或距离交会法 测设出交点。
a
分 角 线 方 向
b
c=(a+b)/2
四、中桩的测设
为了测定线路的长度，进行线路中线测量和测绘 纵横断面图，从线路起点开始，需沿线路方向在 地面上设臵整桩和加桩，这项工作称为中桩测设。 从起点开始，按规定每隔某一整数设一桩，此为 整桩。根据不同的线路；整柱之间的距离也不同， 一般为20m、30m、50m等(曲线上根据不同半径 及，每隔20m、10m或5m)。在相邻整桩之间线路 穿越的重要地物处(如铁路、公路、管道等)及地 面坡度变化处要增设加桩。因此，加桩又分为地 形加桩、地物加桩、曲线加桩和关系加桩等。
P1 A P2 P3 P4 B
(3)交点 当两条相交的直线AB、CD在地面上确定 后，可进行交点。将经纬仪臵于B点瞄准A点， 倒镜，在视线上接近交点JD的概略位臵前后 打下两桩(骑马桩)。采用正倒镜分中法在该两 桩上定出a,b两点，并钉以小钉， 挂上细线。仪器搬至C点， 同法定出c,d点，挂上细线， 两细线的相交处打下木桩， 并钉以小钉，得到JD点。
2、圆曲线的主要点
圆曲线的主点： 直圆点ZY——曲线起点；曲中点QZ——曲线中点； 圆直点YZ——曲线终点。
3、圆曲线要素
• T——切线长,即交点至直圆点或圆直点的 直线长度(JD--ZY,JD—YZ之距离)； L——曲线长,即圆曲线的长度(ZY—QZ— YZ圆弧的长度）； E0——外矢距,即交点至曲中点的距离(JD 至QZ之距离)； α——转向角,即直线方向转变的水平角； R——圆曲线半径。 D——切线与曲线之差 T、L、E0、α、R 、D 总称为圆曲线要素.
用量角器和 比例尺分别 量出放样数据
在图上从导线点14、15、16、17作导线边的垂线， 分别与中线相交得各临时点，用比例尺量取各相应 的支距。在现场以相应导线点为垂足，用方向架标 定垂线方向，按支距测设出相应的各临时点。
(2)穿线 放出的临时各点理论上应在一条直线上， 由于图解数据和测设工作均存在误差，实际上 并不严格在一条直线上，在这种情况下可根据 现场实际情况，采用目估法穿线或经纬仪视准 法穿线，通过比较和选择，定出一条尽可能多 的穿过或靠近临时点的直线AB。最后在A、B或 其方向上打下两个以上的转点校，取消临时点 桩。
第九章 线路测量
• 线路测量是公路、铁路、城市道路、给水 排水、水利水电、输电线路等线路工程勘 察设计中的重要组成部分，是勘测、设计、 定位、放样等施工前的专业性测量工作。 掌握与线路工程相关的勘察测量技术是本 部分内容学习的目的之一。
1、线路测量的任务和内容
线路测量是为各种等级的公路和各种管道 设计和施工服务的。它的任务有两方面： 一是为线路工程的设计提供地形图和断面图； 二是按设计位臵要求将线路(公路和管道)敷 设于实地。
§9—1线路工程测量
一、线路测量的基本过程 ◆规划选线阶段 ◆线路工程的勘测阶段 ◆线路工程的施工放样阶段 ◆工程竣工运营阶段的监测
1、规划选线阶段 规划选线阶段是线路工程的开始阶段，一般内 容包括图上选线、实地勘察和方案论证。
2、线路工程的勘测阶段 线路工程的勘测通常分初测和定测两个阶段。 （1）初测：在确定的规划线路上进行勘测、设 计工作。主要技术工作有：控制测量和带状地形 图的测绘，为线路工程设计、施工和运营提供完 整的控制基准及详细的地形信息。进行图上定线 设计，在带状地形图上确定线路中线直线段及其 交点位臵，标明直线段连接曲线的有关参数。
偏角法和切线支距法。
1、偏角法
分为：长弦偏角法、短 弦偏角法
i 1
（1）长弦偏角法
1）计算曲线上各桩点至 ZY或YZ的弦线长ci及其 与切线的偏角Δi。 2）再分别架仪于ZY或 YZ点，拨角、量边。
ZY
i
YZ
长 弦 偏 角 法 计 算公式
li 90 i 2 R ci 2 R sin i 或 l 展开为ci li 2 24R
§9—2 中线测量
道路中线的平面几何线型由直线和平曲线（圆曲线、缓 和曲线）组成。 通过直线和曲线的测设，将道路中心线的平面位臵测设到 地面上，并测出其里程。即测设直线上、圆曲线上或缓和 曲线上中桩。
交点
缓和曲线 交点
一、交点的测设
线路的转折点称为交点，它是布设线路、详细 测设直线和曲线的控制点。对于低等级的线路， 常采用一次定测的方法直接在现场测设出交点的 位臵。对于等级高的线路或地形复杂的地段，一 般先在初测的带状地形图上进行纸上定线，然后 实地标定交点位臵。
测绘资质-工程测量
5：建设工程总建筑面积20万m2以下；国家重点建设工程不得承担。
6：不得承担。
7：局部市政工程。
8：一般水渠、农田水利工程。
9：7层以下的住宅、高度24m以下的非住宅性质的民用建筑。
10：不得承担。
11：100 km以下。
12：100km以下。
13：不得承担。
14：局部矿山测量、巷道测量。
2台（S3级精度以上）
1台（S3级精度以上）
A1幅面以上绘图仪
2台
1台
1台
作业限额
无限额限制
1：三等以下。
2：1:500比例尺，30 km2以下；1:1000比例尺，50 km2以下；1:2000比例尺，80km2以下；1:5000比例尺，100km2以下；1:10000比例尺，200 km2以下。
3-4：无限额限制。
5：建设工程总建筑面积50万m2以下；国家重点建设工程不得承担。
6：无限额限制。
7：特大城市一般道路、大中等城市主干道路、一般立交桥工程测量。
8：库容在1亿m3以下的水库枢纽工程，排水流量在1000m3以下的水闸工程，2级和3级堤防的河道治理工程，流量在5m3/s以下的引调水工程，30万亩以下的灌溉排涝工程，投资在50亿元以下的防洪工程，5万亩以下的围垦工程，5000公顷以下的水土保持生态工程。
8：库容在1000万m3以下的水库枢纽工程，排水流量在100m3以下的水闸工程，4级和5级堤防的河道治理工程，流量在0.5 m3/s以下的引调水工程，3万亩以下的灌溉排涝工程，投资在0.5亿元以下的防洪工程，0.5万亩以下的围垦工程，1500公顷以下的水土保持生态工程。
9：30层以下的住宅、高度70m以下的非住宅性质的民用建筑。

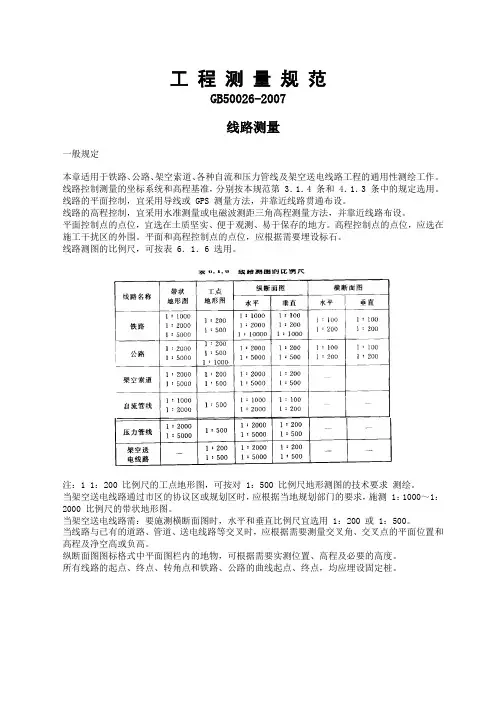

工程测量规范GB50026-2007线路测量
工程测量规范GB50026-2007线路测量一般规定本章适用于铁路、公路、架空索道、各种自流和压力管线及架空送电线路工程的通用性测绘工作。
线路控制测量的坐标系统和高程基准，分别按本规范第 3．1．4 条和 4．1．3 条中的规定选用。
线路的平面控制，宜采用导线或 GPS 测量方法，并靠近线路贯通布设。
线路的高程控制，宜采用水准测量或电磁波测距三角高程测量方法，并靠近线路布设。
平面控制点的点位，宜选在土质坚实、便于观测、易于保存的地方。
高程控制点的点位，应选在施工干扰区的外围。
平面和高程控制点的点位，应根据需要埋设标石。
线路测图的比例尺，可按表 6．1．6 选用。
注：1 1：200 比例尺的工点地形图，可按对 1：500 比例尺地形测图的技术要求测绘。
当架空送电线路通过市区的协议区或规划区时，应根据当地规划部门的要求，施测 1：1000～1：2000 比例尺的带状地形图。
当架空送电线路需：要施测横断面图时，水平和垂直比例尺宜选用 1：200 或 1：500。
当线路与已有的道路、管道、送电线路等交叉时，应根据需要测量交叉角、交叉点的平面位置和高程及净空高或负高。
纵断面图图标格式中平面图栏内的地物，可根据需要实测位置、高程及必要的高度。
所有线路的起点、终点、转角点和铁路、公路的曲线起点、终点，均应埋设固定桩。
线路施工前，应对其定测线路进行复测，满足要求后方可放样。
铁路、公路测量高速公路和一级公路的控制测量。
平面控制可采用 GPS 测量和导线测量等方法，按本规范第3．2 节、3．3 节中的有关规定执行，导线总长可放宽一倍；高程控制应布设成附合路线，按本规范第 4．2 节中四等水准测量的有关规定执行。
铁路、二级及以下等级公路的平面控制测量，应符合下列规定：平面控制测量可采用导线测量方法。
导线的起点、终点及每间隔不大于 30km 的点上，应与高等级控制点联测检核；当联测有困难时，可分段增设 GPS 控制点。
第10章线路工程测量
y 2436
设计圆曲线 R=2000m
JD k 3 573.36 T zy L yz
1 2
62.293
k 3 511.067 120.777 k 3 631.844
第 10 章 线路工程测量

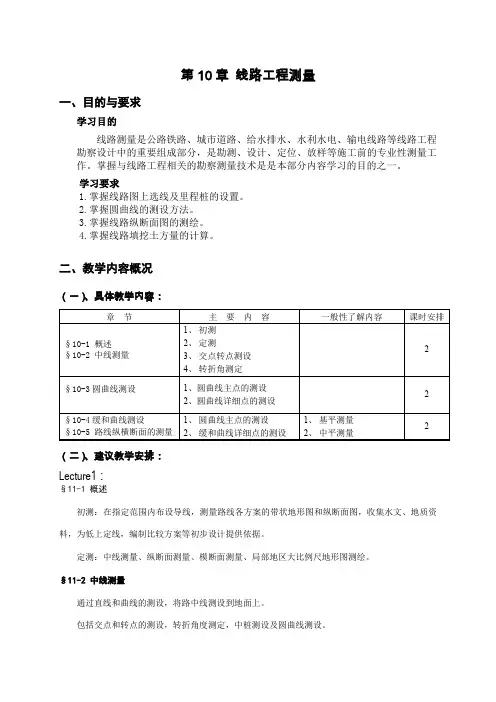

一、目的与要求
学习目的 线路测量是公路铁路、城市道路、给水排水、水利水电、输电线路等线路工程 勘察设计中的重要组成部分，是勘测、设计、定位、放样等施工前的专业性测量工 作。掌握与线路工程相关的勘察测量技术是是本部分内容学习的目的之一。 学习要求 1.掌握线路图上选线及里程桩的设置。 2.掌握圆曲线的测设方法。 3.掌握线路纵断面图的测绘。 4.掌握线路填挖土方量的计算。
式中，x0，y0 为缓圆点（HY）或圆缓点（YH）的坐标。 图 12－27 3、缓和曲线的插入方法
图 12－28
缓和曲线是在不改变曲线段方向和保持圆曲线半径不变的条件下，插入到直线段和 圆曲线之间，如图 12－28。缓和曲线的一半长度处在原圆曲线范围内，另一半处在原直
线段范围内，这样就使圆曲线沿垂直切线方向，向里移动距离 p，圆心 O 移至 O，显然 p sec OO 2 。插入缓和曲线之后，使原来的圆曲线长度变短了。 插入缓和曲线之后，曲线主点有 5 个，他们是：直缓点 ZH、缓圆点 HY、曲中点 QZ、 圆缓点 YH 及缓直点 HZ。 4、缓和曲线常数的计算
JD
T R tg
2
L R
180
E R(sec
2
1)
线路工程测量最终版
JD1
R
1
路线前进方向
JD2
L 2
1.3 设置里程桩和控制桩
路线中线上设置里程桩的作用是：标定线路 中线的位置和长度，它也是施测路线纵横断 面的依据。设置里程桩的工作主要是定线、 量距和钉桩。距离测量可以用钢尺或测距仪， 等级较低的也可以用皮尺。
里程桩分为整桩和加桩两种。如下图所示， 自路线起点开始，沿中线用经纬仪或花杆定 线，每隔20 m（铁路、公路等较长的线路则 每隔50 m或100 m）及其整倍数用钢尺丈量 距离，这样设置的里程桩，称为整桩。
定测阶段的任务是：在选定设计方案的路线 上进行路线中线、高程、横断面、纵断面、 桥涵、路线交叉、沿线设施、环境保护等测 量和资料调查，为施工图设计提供资料。
2 、道路施工测量
道路设计完成后，需要按照设计图纸测设或 恢复道路中线、测设路基边桩和竖曲线；工 程逐项完工后进行竣工验收测量，为工程竣 工后的使用J和D1 QZ养R护提供基础资料。
二、 路ZY 线中线测YZ 量
ZD
ZH
路地线上中。线路ZD 测线量中是线将 的路 平线 面HY设 线计 形中 由心 直线 线YH测 和设曲H在线Z 实组
成，曲线又由圆曲线和缓和曲QZ线组成，如图
所示：
JD2 L
中线测量的主要工作是：测设中线交点JD 和转点ZD、量距和钉桩、测量转点上的转 角、测设曲线等。
(a)
(b)
(c)
(d)
(e)
三、圆曲线测设
交点 JD
当曲线的路线测是线进设最由行工基一连作本曲线个接分的起点Z方。两平Y 向 曲 个面切线转 线 步曲长曲向 的 骤线T线中 外Q另 形 。，点 Z距 E一 式 先如曲个 较 测图线转方 多 设长所角 TL向 ， 曲示时 其 线。曲Y线Z，中的圆终点常主圆曲用点曲线
