提前放电避雷针与普通避雷针优缺点比较
扬博防雷pulsar30系列提前预放电进口避雷针

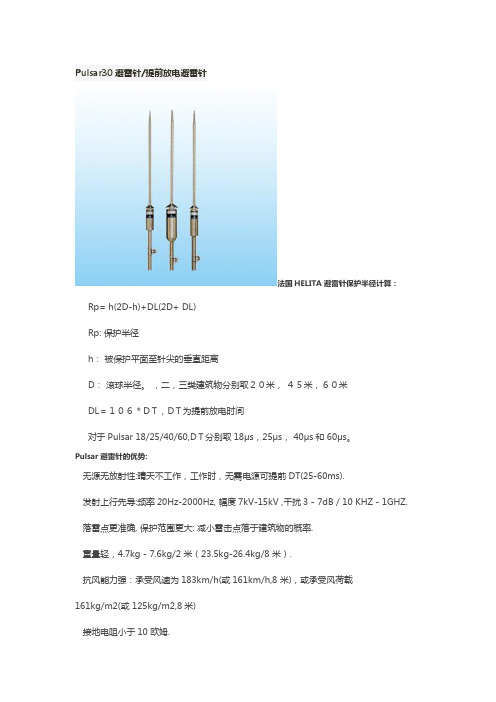

Pulsar30避雷针/提前放电避雷针
法国HELITA避雷针保护半径计算： Rp= h(2D-h)+DL(2D+ DL)
Rp: 保护半径
h：被保护平面至针尖的垂直距离
D：滚球半径。
，二，三类建筑物分别取２０米，４５米，６０米
DL＝１０６ * DＴ，DＴ为提前放电时间
对于Pulsar 18/25/40/60,DＴ分别取18μs，25μs， 40μs和 60μs。
Pulsar 避雷针的优势:
无源无放射性:晴天不工作，工作时，无需电源可提前DT(25-60ms).
发射上行先导:频率20Hz-2000Hz, 幅度7kV-15kV ,干扰3 - 7dB / 10 KHZ - 1GHZ.落雷点更准确, 保护范围更大: 减小雷击点落于建筑物的概率.
重量轻，4.7kg - 7.6kg/2 米（23.5kg-26.4kg/8 米）.
抗风能力强：承受风速为183km/h(或161km/h,8 米)，或承受风荷载
161kg/m2(或 125kg/m2,8米)
接地电阻小于10 欧姆.
外型美观，安装方便：不锈钢材质的单针，安装方法与富兰克林针相同.
资质认证
爱丽达公司已通过多家国际认证机构证实了它的开发和研究结果，并始终代表着防雷装置有效性的水准。
与法国国家科学研究中心的长期合作，更使爱丽达公司在雷电现象研究和高压试验等方面占尽优势。
PULSAR通过了加拿大IREQ实验室和爱丽达公司LEHTM中心的测试，并且获得了国际认证机构包括BSI（英国标准研究院）、LCIE（法国电气行业中心实验室）、KERI（韩国机电研究院）和WHVRI（中国国家电力公司武汉高压研究所）等有效实验结果。
提前预放电避雷针接闪器
IF3提前预放电避雷针
详细介绍
IF3提前预放电避雷针是在传统避雷针放电原理的基础上，引入了“促进电离”这一预防电型避雷针的基本特性，从而达到了比普通避雷针更早的先导放电，扩大了保护半径，提高了安全系数。
在雷电条件下，当雷电下行先导接近地面时，任何导电的表面均会产生一个上行先导。
在被动避雷针的情况下，只有在长时间的电荷重聚之后，才会传播上行先导。
IF-03提前放电接闪器的上行先导的激发时间大大缩短。
在雷电放电之前的高静态电场特性情况下，IF3提前放电接闪器在针尖会产生可控幅度和频率的脉冲，这使避雷针产生一个上行先导并向上传播，从而截获雷云里发出的下行先导，达到最先放电的目的。
这个触发时间的提前值，被称为预放电时间△T。
这是考核（ESE型）预放电型避雷针性能的主要指标。
对于预放电时间，NFC17-102标准中定义为：提前放电避雷针发出的上行先导平均启动时间对于简单型避雷针发出的上行先导平均启动时间的平均值之差。
这是高压实验室中，在相
同测试条件下将一个ESE避雷针与一个简单型避雷针相比较，得出的结果计算而成，是一个试验统计数据
产品特点：
1.100%的放电效率
2.防护等级高
3.能够在受到反复雷击放电之后保证电气连续性和功能的持续性
4.具备早期放电功能
5.非电子式，长寿命
6.雷击后防护质量不会改变
7.无电子系统不会因浪涌冲击将其破坏
8.安全主动式截击雷电系统
9.当有闪电时，才会自我激活
10.外型美观、安全可靠。
防雷等级以及防雷产品介绍
防雷等级以及防雷产品介绍随着科学不断进步，人类已经不再害怕雷电的袭击。
雷电对大众来说已不再陌生，下面小编为您说一下防雷保护等级。
GB50343—2004防雷保护的等级划分方法如下:第一、电子信息系统防雷分四个等级，根据所保护设备的重要性或者雷击风险评估结果划分的A级B 级C级D级。
第二、建筑物的防雷分三类的，根据雷击次数分一类。
二类。
三类。
1.第一类防雷建筑物制造、使用或储存炸药、火药、起爆药、火工品等大量危险物质的建筑物，遇电火花会引起爆炸，从而造成巨大破坏或人身伤亡的建筑物。
2.第二类防雷建筑物(1)国家级重点文物保护的建筑物；(2)国家级的会堂、办公楼、档案馆、大型展览馆、国际机场、大型火车站、国际港口客运站、国宾馆、大型旅游建筑和大型体育场等。
(3)国家级计算中心、通信枢纽，以及对国民经济有重要意义的装有大量电子设备的建筑物。
(4)制造、使用和储存爆炸危险物质，但电火花不易引起爆炸，或不致造成巨大破坏和人身伤亡的建筑物，如油漆制造车间、氧气站、易燃品库等。
2区、11区及某些1区属于第二类防雷建筑物。
(5)有爆炸危险的露天气罐和油罐。
(6)年预计雷击次数大于0.06次的部、省级办公楼及其他重要的或人员密集的公共建筑物。
(7)年预计雷击次数大于0.3次的住宅、办公楼等一般性民用建筑物。
3.第三类防雷建筑物(1)省级重点文物保护的建筑物和省级档案馆。
(2)年预计雷击次数等于和大于0.012次，小于和等于0.06次的部、省级办公楼及其他重要的或人员密集的公共建筑物。
(3)年预计雷击次数大于和等于0.06次，小于和等于0.3次的住宅、办公楼等一般性民用建筑物。
(4)年预计雷击次数大于和等于0.06次的一般性工业建筑物。
(5)考虑到雷击后果和周围条件等因素，确定需要防雷的21区、22区、23区火灾危险环境的建筑物。
(6)年平均雷暴日15d／a以上地区，高度为15m及其以上的烟囱、水塔等孤立高耸的建筑物。

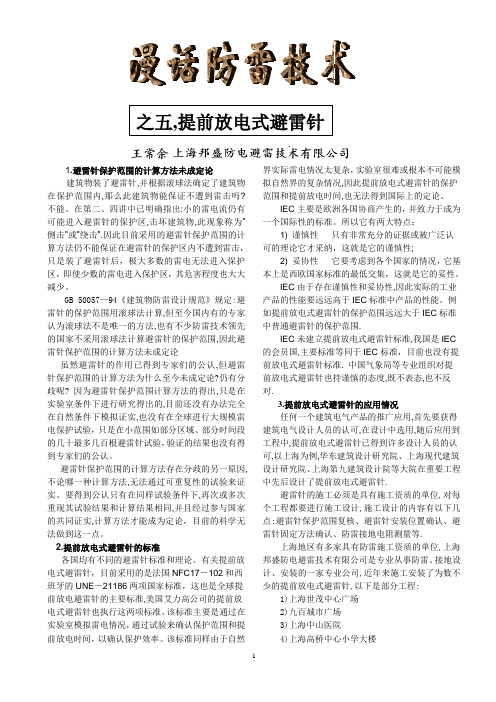

五提前放电式避雷针
1.避雷针保护范围的计算方法未成定论建筑物装了避雷针,并根据滚球法确定了建筑物在保护范围内,那么此建筑物能保证不遭到雷击吗?不能。
在第二、四讲中已明确指出:小的雷电流仍有可能进入避雷针的保护区,击坏建筑物,此现象称为”侧击”或”绕击”.因此目前采用的避雷针保护范围的计算方法仍不能保证在避雷针的保护区内不遭到雷击，只是装了避雷针后，极大多数的雷电无法进入保护区，即使少数的雷电进入保护区，其危害程度也大大减少。
GB 50057—94《建筑物防雷设计规范》规定:避雷针的保护范围用滚球法计算,但至今国内有的专家认为滚球法不是唯一的方法,也有不少防雷技术领先的国家不采用滚球法计算避雷针的保护范围,因此避雷针保护范围的计算方法未成定论虽然避雷针的作用已得到专家们的公认,但避雷针保护范围的计算方法为什么至今未成定论?仍有分歧呢? 因为避雷针保护范围计算方法的得出,只是在实验室条件下进行研究得出的,目前还没有办法完全在自然条件下模拟证实,也没有在全球进行大规模雷电保护试验，只是在小范围如部分区域、部分时间段的几十最多几百根避雷针试验，验证的结果也没有得到专家们的公认。
避雷针保护范围的计算方法存在分歧的另一原因,不论哪一种计算方法,无法通过可重复性的试验来证实。
要得到公认只有在同样试验条件下,再次或多次重现其试验结果和计算结果相同,并且经过参与国家的共同证实,计算方法才能成为定论，目前的科学无法做到这一点。
2.提前放电式避雷针的标准各国均有不同的避雷针标准和理论。
有关提前放电式避雷针，目前采用的是法国NFC17－102和西班牙的UNE －21186两项国家标准，这也是全球提前放电避雷针的主要标准,美国艾力高公司的提前放电式避雷针也执行这两项标准。
该标准主要是通过在实验室模拟雷电情况，通过试验来确认保护范围和提前放电时间，以确认保护效率。
该标准同样由于自然界实际雷电情况太复杂，实验室很难或根本不可能模拟自然界的复杂情况,因此提前放电式避雷针的保护范围和提前放电时间,也无法得到国际上的定论。
提前放电避雷针技术
Welcome提前放电限流避雷针WangFuYuan一、提前放电避雷针的特点引用标准：法国标准 N FC 17-102 (1995-07)规定了抢先时间的评估测试的方法，保护半径的计算方法，被保护物分类方法IEC 和国标未曾引用一、提前放电避雷针的特点提前放电（E.S.E）避雷针：配备有一种系统的闪电导体棒，该系统在同样条件下比简单的闪电导体棒（S.R.）产生一个更先行（抢先)的初始上行先导电荷放电。
先导启动过程:从出现第一个电晕到连续传播一个上行先导电荷放电之间发生的物理现象过程。
一、提前放电避雷针的特点启动抢先时间（△T）：与简单外形避雷针（S.R.）相比，在同样条件下，E.S.E 避雷针产生初始上行先导的平均抢先时间。
该数值从评估测试中得出，其单位为微秒（us）评估测试在相同条件下将一个提前放电避雷针与一个简单的针形避雷针相比较。
启动抢先时间（△T）用来计算保护半径，并由下列表达式计算：△T=T SR 一T E.S.E．这里：T SR为简单外形避雷针的上行先导电荷连续传播（启动）的平均时间。
T E.是.E为提前放电避雷针的上行先导电荷连续传播（启动）的平均时间。
一、提前放电避雷针的特点RP=√h ( 2D –h ) + ΔL( 2 D + ΔL )被保护的区域：保护的区域由以E.S.E 避雷针为轴旋转后获得的包络线勾划出来的，并由与不同的指定高度h 相对应的保护半径来定义（见图）的。
一、提前放电避雷针的特点保护半径：E.S.E. 避雷针的保护半径与相对于被保护区域的高度（h）有关，与它的启动抢先时间有关，以及与所选的保护级别有关。
R P=√h ( 2D –h ) + ΔL ( 2 D + ΔL ) （h≥5 米）当h＜5 米时，要下图中的曲线通过图形的方法决定保护半径。
其中h 为E.S.E 导体尖端相对于穿过被保护单元顶部的水平面的高度。
D ：保护级别I 时为20 米保护级别II 时为45 米保护级别III 时为60 米△L ：△L（米）=V（米／微秒）*△T（微秒）△T ：为评估测试时决定的启动抢先时间h＜5 米☆保护范围大☆保护水平高☆能有效抑制上行雷的发生☆降低雷电流陡度☆限制雷击电流幅值安装基座性能特点性能特点性能特点主要参数产品型号AR-V-001AR-V-002总长度（mm）28462690限流本体直径(mm）8660总重量（kg）33.522提前时间（us）2020保护水平（kA）400300限流比2000倍2000倍可抗风速（安装处）45m/s45m/s谢谢大家。
避雷针的应用原理
避雷针的应用原理
避雷针的应用原理主要包括以下几点：
1. 引雷作用：避雷针通过导线接入地下，与地面形成等电位差。
当雷云放电达到地面时，避雷针会使路面静电场产生畸变，在避雷针的顶端产生局部静电场集中的空间，从而影响雷击主导放电的发展方向，使雷电优先击中避雷针，将其电流通过自身的接地导体传向地面，避免保护对象直接遭雷击。
2. 提前放电：避雷针在强电场作用下产生尖端放电，形成向上先导放电。
当雷电通路形成后，电流会随之泻入大地，达到避雷效果。
3. 保持高耸：避雷针应比周围要保护的物、设备等都要高，这样可以确保雷电优先打在避雷针上，将雷电流导入地下。
总的来说，避雷针的工作原理主要是通过吸引雷电、提前放电和保持高耸等方法，将雷电电流导入地下，从而保护建筑物、设备等免受雷击损害。
洋避雷针比普通避雷针更好吗 避雷针大讨论
洋避雷针比普通避雷针更好吗？避雷针大讨论目前在我国防雷产品市场上销售的各式各样的洋避雷针在功能上并不比普通避雷针有任何优点，相反与普通避雷针一样，具有引雷导致强烈电磁幅射干扰的缺点。
这些洋避雷针及其所起草的技术标准为国际学术界完全拒绝。
1、前言近二十年来，在我国的防雷产品市场上，充斥着大量的洋避雷针。
从上世纪早期的放射源避雷针，到八十年代的法国依丽达（Helita）公司的Pulsar大气高脉冲电压避雷针（Atmospheric high pulse voltage lightning conductor），到九十年代的富兰克林避雷针（Franklin conductor）、圣埃尔摩避雷针（Saint Elmo lightning conductor），到现在的各种型号的提前放电避雷针，如拓海通用（TOHI）的易敌雷（Indelec）（E.S.E）主动式提前放电避雷针，杜尔—梅森的卫星（Satelit）提前放电避雷针，最近又有一家西班牙Ingesco公司的PDC系列主动式早期放电避雷针，等等。
我国一下子成为法国，还有西班牙，也可能还有别的什么国家的洋避雷针的大展台和大市场。
这些五花八门的洋避雷针，虽然结构和外形各式各样，但奇怪的是其厂家都热衷于声称自已的洋避雷针具有“提前放电”，或“主动式放电”，或“早期放电”的优越性能，它们都满足法国的国家防雷标准NF C 17-102，也都具有完全相同的保护半径计算公式。
可是，究竟这些洋避雷针是些什么货色呢？它真的如其宣传所说，比普通避雷针有很大的优点吗？在我们仔细研究了它们提供的宣传资料之后，就可发现，原来它们的作用，与一根普通金属避雷针并没有什么两样！2、普通避雷针的防雷性能和缺点避雷针是Franklin于1753年发明的。
它就是一根简单的安装在高层建筑物上的金属针，称为接闪器，再加上引下线和接地极，就成为一套完整的防护直击雷的装置。
200多年来避雷针有效地保护了各种建筑物和工业设施，减少了雷害事故的发生和伤害事故，为人类作出了巨大的贡献。
避雷针简介
避雷针简介
一、避雷针介绍
什么是避雷针？
避雷针是一种防止直接雷击的装置。
它是通过尖端放电的原理，把雷电对大地的放电引向避雷针，放电入地。
即对被避雷针所保护的对象来说，避雷针实际可称为引雷针，它以自身多受雷击，而使被它保护的对象免受雷击。
近200年来，避雷针已在全世界广泛应用。
二、避雷针的分类
基本上可以分为常规避雷针和非常规避雷针。
非常规避雷针
●消雷器
●限流避雷针
●提前放电避雷针
●等离子避雷球
三、避雷针的技术分析
四、避雷针的安装与设计
1、按被保护建筑物的重要性，使用性质，发生雷电事故的可能性和后果，确定建筑物防雷
类别。
2、按所需防护的面积大小确定避雷针安装型号、数量及安装位置及安装高度。
3、针尖应高于被保护物水平面2m以上。
一般用金属杆，铁塔等来提高避雷针的安装高度。
4、严禁在避雷针上悬挂电话线、广播线、电视接收天线以及低压架空线。
5、引下线宜采用圆钢或扁钢，圆钢φ≥8mm，扁钢截面应不小于48mm2,厚度应不小于4mm；
可直接利用塔体本身或建筑物钢筋引下。
6、接地体，接地电阻满足标准要求。
避雷器的分类及其优缺点
避雷器的分类及其优缺点一、避雷器的分类避雷器按其发展的先后可分为：1、管型避雷器管型避雷器是一个保护间隙，是最简单的避雷器，但它能在放电后自行灭弧。
2、阀型避雷器阀型避雷器是将单个放电间隙分成许多短的串联间隙，同时增加了非线性电阻，提高了保护性能。
3、磁吹避雷器磁吹避雷器利用了磁吹式火花间隙，提高了灭弧能力，同时还具有限制内部过电压能力。
4、氧化锌避雷器氧化锌避雷器利用了氧化锌阀片理想的伏安特性，非线性极高，即在高电压时呈低电阻特性，限制了避雷器上的电压，在正常工频电压下呈高电阻特性，具有无间隙、无续流、残压低等优点，也能限制内部过电压。
二、管型避雷器的缺点1、管子容易受潮，因而有可能在工作电压下发生沿面闪络，导致避雷器误动作。
防止办法是在使用时串联一个称作外间隙的空气间隙。
2、熄弧下限电流与电弧接触管壁的紧密程度有关。
由于避雷器多次动作，材料气化，内径增大，管壁变薄，不能达到铭牌规定的切断数值，内径增大到原来的120%~125%时便不能再使用。
3、熄弧能力与工频续流的大小有关。
续流太大时产气过多，管内气压太高，会使管子炸裂；续流太小时产气太少，管内气压太低则不足以熄灭电弧。
因此管式避雷器熄灭电弧续流的能力有一定的范围限制。
4、管型避雷器具有外间隙，受环境的影响大，故与保护间隙一样，具有伏秒特性曲线较陡、放电分散性大的缺点，不易与被保护设备实现合理的绝缘配合。
5、管型避雷器动作后会产生截波，危及变压器等有线圈设备的绝缘。
6、为了消除振荡所引起的过电压，在避雷器的放电回路中串联电阻，电阻越大震荡的可能性越小。
但这样雷电电流通过电阻及间隙又会产生很高的残压，如果残压大于被保护设备的绝缘强度，就会使该设备击穿损坏。
因管型避雷器存在上述缺点，所以它只能用来保护线路的个别绝缘弱点和变电所的进线段。
三、氧化锌避雷器的优点1、结构简单，造价低廉，性能稳定。
2、串联火花间隙放电需要一定的延时，而氧化锌避雷器没有串联火花间隙，改善了避雷器在陡波下的保护性能。
新型直击雷防护装置及系统的综合防雷
目录
一、防雷技术标准—综合防雷技术 1.1 综合防雷技术 1.2 外部防雷措施—直击雷的防护(接闪器:针、 网、带、线） 1.3 新的外部防雷措施—新型直击雷保护装置— 不让闪电落下来的装置； 国内外动态； 1.4 新型直击雷保护装置的工作原理、特点 二、新型直击雷保护装置的应用 三、感应雷防护
1.1、综合防雷技术
建筑物综合防雷 外部防雷措施 接闪器 （针网 带线） 接地系 统（含引
下线）
内部防雷措施 等电位 连接
（屏蔽）
电涌保 护器 (SPD）
1.2 外部防雷措施—直击雷的防护 1.2.1 外部防雷措施接闪装置的局限性 接闪入地的过程中产生强大的电磁场也 引 来了更多的感应雷击。特别是微电子设备相对集 中的地方，感应雷击对设备的安全构成极大的威 胁。 避雷针的保护范围是不肯定的，常常可能绕 过避雷针发生绕击。避雷针频繁的引雷入地还会 产生地电位反击、跨步电压等问题。
二、新型直击雷保护装置的应用
国外同类型产品 在海上的应用
三、感应雷防护
3.1 感应雷防护——二次雷的防护 为什么按防雷标准作的还是不能完全解决问题。 电力信息系统是指电力系统内各种形式的电子系 统，包括计算机、通信设备、控制系统等。因为从 EMC观点看，电子设备、信息设备和信息系统是同一 类型的设备和系统，雷电电磁脉冲防护LEMP将直击 雷之外的雷击灾害的防护也包括在内。电力信息系 统雷电电磁脉冲的防护所涉及的防雷范围、技术措 施等要比直击雷的防护更复杂。实际上电力信息系 统也好电子信息系统也好，雷电电磁脉冲的防护也 是属于EMC的一部分。只不过雷电电磁脉冲对信息 系统的干扰是唯一可能损坏信息系统设备的干扰。
1.3 新的外部防雷措施—新型直击雷保护装置
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
UND-ESE提前放电避雷针
1、产品特点
⑴、在同等高度下，比普通避雷针保护范围大。
⑵、提前放电避雷针由于上行先导和下行先导的会合点远离针尖，
因此可有效降低雷闪电流幅值。
⑶、在同等条件下提前放电避雷针易于产生提前先导，其提前放电
时间比普通避雷针灵敏，且有显著的引雷作用，比普通避雷针更能有效的减少雷电的绕击和侧击，落雷更准确，减小了雷击点落于非避雷针体的概率。
⑷、安全可靠：无放射性、耐腐蚀；抗风能力强。
⑸、安装简单：体积小、重量轻、安装方便；不需加装同轴屏蔽电
缆。
⑹、免维护：无源、无耗能元件，无需供电。
2、优势
1、国产提前放电，价格适中，具有竞争优势。
2、安装简单，不需要售后，基本无后顾之忧。
