(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920258201.X(22)申请日 2019.03.01(73)专利权人 温州市众乐丽舍装饰工程有限公司地址 325000 浙江省温州市龙湾区蒲州街道文昌路209号C幢二楼B区30工位(72)发明人 周雅 诸泽亮 (51)Int.Cl.A01G 9/12(2006.01)(54)实用新型名称一种园林绿化工程用景观式藤类植被攀爬辅助装置(57)摘要本实用新型公开了一种园林绿化工程用景观式藤类植被攀爬辅助装置，包括安装座、立柱和攀爬网架，安装座预埋在土中，安装座共两个，立柱安装在安装座上，攀爬网架设置在立柱之间，攀爬网架为镂空板面结构；安装座包括底托管、底连接板、潜地柱、潜地板，底托管下端面焊接有底连接板，底连接板下端面焊接潜地柱，潜地柱上焊接有若干潜地板，立柱包括插管、焊接连板和外管，插管焊接在焊接连板的下端面，外管焊接在焊接连板的上端面，插管插入底托管内，焊接连板与底托管上端面相接触，底托管和插管侧面通过销钉、销柱、螺钉或螺栓定位固定。
权利要求书1页 说明书4页 附图3页CN 209787993 U 2019.12.17C N 209787993U权 利 要 求 书1/1页CN 209787993 U1.一种园林绿化工程用景观式藤类植被攀爬辅助装置，其特征在于：所述攀爬辅助装置包括安装座(1)、立柱(2)和攀爬网架(3)，所述安装座(1)预埋在土中，安装座(1)共两个，所述立柱(2)安装在安装座(1)上，所述攀爬网架(3)设置在立柱(2)之间，攀爬网架(3)为镂空板面结构；所述安装座(1)包括底托管(11)、底连接板(12)、潜地柱(13)、潜地板(14)，所述底托管(11)下端面焊接有底连接板(12)，所述底连接板(12)下端面焊接潜地柱(13)，所述潜地柱(13)上焊接有若干潜地板(14)，所述立柱(2)包括插管(21)、焊接连板(22)和外管(23)，所述插管(21)焊接在焊接连板(22)的下端面，所述外管(23)焊接在焊接连板(22)的上端面，所述插管(21)插入底托管(11)内，所述焊接连板(22)与底托管(11)上端面相接触，所述底托管(11)和插管(21)侧面通过销钉、销柱、螺钉或螺栓定位固定。
一种用于市政绿化工程的植物攀爬架[发明专利]
![一种用于市政绿化工程的植物攀爬架[发明专利]](https://img.taocdn.com/s3/m/c778a517f705cc1754270994.png)
专利名称：一种用于市政绿化工程的植物攀爬架专利类型：发明专利
发明人：王磊
申请号：CN201710425145.X
申请日：20170608
公开号：CN107114204A
公开日：
20170901
专利内容由知识产权出版社提供
摘要：本发明公开了一种用于市政绿化工程的植物攀爬架，涉及绿化工程技术领域，包括垂直设置攀爬机构和一对安装柱，安装柱设于攀爬机构沿长度方向两端，安装柱包括自上而下设置的伸缩杆、套筒和底座，伸缩杆与套筒相套接，套筒与底座固接，伸缩杆外壁分布设有防滑胶粒，攀爬机构包括矩形结构的框架和设于框架内的攀爬网，伸缩杆侧壁设有与框架沿宽度方向两边相适应的条形缺口，攀爬网通过条形缺口与安装柱活动连接。
本发明攀爬高度可调节，支撑力和稳定性强，具有较好的抗风抗倒伏能力。
申请人：合肥华盖光伏科技有限公司
地址：230001 安徽省合肥市经济技术开发区云外路199号绿城.翡翠湖玫瑰园高层公寓11幢1403国籍：CN
代理机构：合肥道正企智知识产权代理有限公司
代理人：谢伟
更多信息请下载全文后查看。
【CN209768362U】一种园林苗木攀爬调形装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920281124.X(22)申请日 2019.03.06(73)专利权人 河南省翰绿市政园林工程有限公司地址 465150 河南省信阳市潢川县滨河西路清水湾小区D02栋2204号(72)发明人 周蔷薇 张恒 王珺 吴尚 宋轶维 (74)专利代理机构 郑州慧广知识产权代理事务所(特殊普通合伙) 41160代理人 董晓慧(51)Int.Cl.A01G 9/12(2006.01)A01G 17/14(2006.01)(54)实用新型名称一种园林苗木攀爬调形装置(57)摘要本实用新型涉及园林设备技术领域，具体涉及一种园林苗木攀爬调形装置，固定框内固定安装有多个竖杆，相邻的两竖杆之间固定连接有多个水平杆，竖杆上设有多个藤条夹持装置，固定框的后方设有角度调节装置，C形弹性固定片的两端固定安装有两拉块，两辅助孔内设有锁紧装置，连接柱的一端转动安装有挡块，挡块与安装腔之间设有弹簧，连接柱的另一端固定安装有安装板，安装板上固定安装有定位块，固定座上设有多个定位槽，安装板的外侧还固定安装有C形弹性夹片；本实用新型设有竖杆和水平杆，便于藤蔓进行攀爬，同时便于将藤条夹持在C形弹性夹片内，调节藤条的高度和弯曲的角度，以调整藤蔓攀爬的外形，还可调节藤蔓的后倾角度。
权利要求书1页 说明书3页 附图4页CN 209768362 U 2019.12.13C N 209768362U权 利 要 求 书1/1页CN 209768362 U1.一种园林苗木攀爬调形装置，其特征在于：包括固定框(1)，所述固定框(1)包括上横杆(101)和下横杆(102)，所述上横杆(101)和所述下横杆(102)之间固定连接有两竖直的侧杆(103)；所述固定框(1)内固定安装有多个均匀分布的竖杆(2)，相邻的两所述竖杆(2)之间固定连接有多个均匀排列的水平杆(3)，所述竖杆(2)上设有多个藤条夹持装置；还包括底座(4)，所述固定框(1)转动安装在所述底座(4)上，所述固定框(1)转动的轴线与所述下横杆(102)重合，所述底座(4)上固定安装有位于所述固定框(1)的前方的限位板(5)，当所述固定框(1)与所述限位板(5)贴合时，所述固定框(1)呈竖直状态，所述固定框(1)的后方设有角度调节装置；所述藤条夹持装置包括套设在所述竖杆(2)上的C形弹性固定片(6)，所述C形弹性固定片(6)的两端固定安装有相对设置的两拉块(7)，两所述拉块(7)上设有同轴的两辅助孔(8)，两所述辅助孔(8)内设有锁紧装置，所述C形弹性固定片(6)上还固定安装有固定座(9)，所述固定座(9)内设有安装腔(10)，所述安装腔(10)内设有穿透所述固定座(9)的通孔(11)，所述通孔(11)内活动安装有连接柱(12)，所述连接柱(12)的一端转动安装有挡块(13)，所述挡块(13)与所述安装腔(10)之间设有使所述连接柱(12)收进所述通孔(11)内的弹簧(14)，所述连接柱(12)的另一端固定安装有安装板(15)，所述安装板(15)上固定安装有定位块(16)，所述固定座(9)上设有多个与所述定位块(16)相匹配的定位槽(17)，所述安装板(15)的外侧还固定安装有C形弹性夹片(18)。
一种攀援植物牵引装置[实用新型专利]
![一种攀援植物牵引装置[实用新型专利]](https://img.taocdn.com/s3/m/aeb92be951e2524de518964bcf84b9d528ea2c8a.png)
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 202020193885.2(22)申请日 2020.02.21(73)专利权人 成都工业学院地址 611730 四川省成都市郫都区中信大道二段1号(72)发明人 李姝 吴非 (51)Int.Cl.A01G 9/12(2006.01)A01G 17/04(2006.01)(54)实用新型名称一种攀援植物牵引装置(57)摘要本实用新型公开了一种攀援植物牵引装置，包括钢丝牵引绳、绳卡、套筒、地钉、圆洞、钢丝槽、倒刺平顶、倒刺齿轮、圆环钉;所述钢丝牵引绳一端固定在地钉的钢丝槽中，且钢丝牵引绳拉直后另一端穿过圆环钉；所述钢丝牵引绳穿过圆环钉之后用绳卡进行固定；所述地钉上从上至下依次设置圆洞、钢丝槽、倒刺平顶、倒刺齿轮；所述圆环钉打入植物绿化对象靠上方的已硬化部位上；所述套筒为圆形中空结构，且套筒底部边缘为锯齿状。
套筒的设置可有效减少攀援植物幼苗被踩踏，降低植物损耗；钢丝牵引绳可支撑与牵引攀援植物生长、攀爬；装置有助于实现墙面等人工构筑体的绿化覆盖，提升区域立体绿化面积的同时也方便拆卸。
权利要求书1页 说明书4页 附图4页CN 211607568 U 2020.10.02C N 211607568U1.一种攀援植物牵引装置，其特征在于，包括钢丝牵引绳、绳卡、套筒、地钉、圆洞、钢丝槽、倒刺平顶、倒刺齿轮、圆环钉；所述钢丝牵引绳一端固定在地钉的钢丝槽中，且钢丝牵引绳拉直后另一端穿过圆环钉；所述钢丝牵引绳穿过圆环钉之后用绳卡进行固定；所述地钉从上至下依次设置圆洞、钢丝槽、倒刺平顶、倒刺齿轮；所述圆环钉打入植物绿化对象靠上方的已硬化部位上；所述套筒为圆形中空结构，且套筒底部边缘为锯齿状；所述倒刺齿轮为倒刺状结构设计。
2.根据权利要求1所述的一种攀援植物牵引装置，其特征在于：所述套筒安装时底部锯齿部位插入泥土中。
一种用于植物爬藤的装置[实用新型专利]
![一种用于植物爬藤的装置[实用新型专利]](https://img.taocdn.com/s3/m/973a70e5ba1aa8114531d9dc.png)
专利名称：一种用于植物爬藤的装置专利类型：实用新型专利
发明人：冯元新,邹爱雷,陈利芬,赵玲玲申请号：CN202020863855.8
申请日：20200521
公开号：CN212381780U
公开日：
20210122
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种用于植物爬藤的装置，包括第一固定件(1)，第一固定件(1)内设有矩形腔(2)，矩形腔(2)内从上至下均匀设有多个轮盘定位轴(3)，轮盘定位轴(3)上设有轮盘(4)，轮盘(4)内设有内腔(13)，轮盘定位轴(3)贯穿过内腔(13)，内腔(13)内还设有卷状弹簧(5)，卷状弹簧(5)的中心部与轮盘定位轴(3)相紧固，卷状弹簧(5)的外侧端与内腔(13)的内腔壁相固。
本实用新型能够不仅具有灵活收纳的特点，使用寿命较长，而且它能根据爬藤植物的实际生长情况，拉设出不同长度的牵引绳，既能有效节约栽种空间，也保证了植株的健康生长。
申请人：青田县云端农业开发有限公司
地址：323900 浙江省丽水市青田县万阜乡新庄村外垄路1号
国籍：CN
代理机构：杭州万合知识产权代理事务所(特殊普通合伙)
代理人：丁海华
更多信息请下载全文后查看。

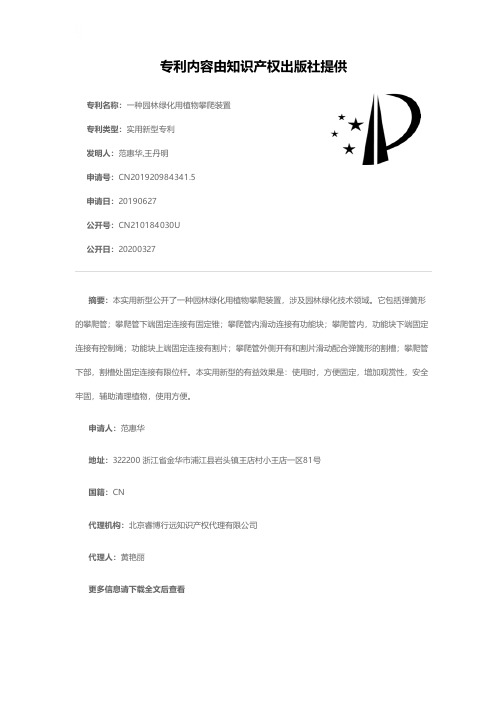

一种园林绿化用植物攀爬装置[实用新型专利]
![一种园林绿化用植物攀爬装置[实用新型专利]](https://img.taocdn.com/s3/m/75f8f8f5fad6195f312ba6fd.png)
专利名称：一种园林绿化用植物攀爬装置专利类型：实用新型专利
发明人：范惠华,王丹明
申请号：CN201920984341.5
申请日：20190627
公开号：CN210184030U
公开日：
20200327
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种园林绿化用植物攀爬装置，涉及园林绿化技术领域。
它包括弹簧形的攀爬管；攀爬管下端固定连接有固定锥；攀爬管内滑动连接有功能块；攀爬管内，功能块下端固定连接有控制绳；功能块上端固定连接有割片；攀爬管外侧开有和割片滑动配合弹簧形的割槽；攀爬管下部，割槽处固定连接有限位杆。
本实用新型的有益效果是：使用时，方便固定，增加观赏性，安全牢固，辅助清理植物，使用方便。
申请人：范惠华
地址：322200 浙江省金华市浦江县岩头镇王店村小王店一区81号
国籍：CN
代理机构：北京睿博行远知识产权代理有限公司
代理人：黄艳丽
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920406548.4
(22)申请日 2019.03.28
(73)专利权人 广州亚城规划设计研究院有限公
司
地址 510730 广东省广州市经济技术开发
区青年路511号上层01室
(72)发明人 张欢欢
(74)专利代理机构 北京卓岚智财知识产权代理
事务所(特殊普通合伙)
11624
代理人 郭智
(51)Int.Cl.
A01G 9/12(2006.01)
A01G 17/04(2006.01)
(54)实用新型名称一种城市绿化用植物攀爬装置(57)摘要本实用新型涉及城市绿化技术领域，尤其是一种城市绿化用植物攀爬装置，包括底座，所述横杆的上表面开设有第一滑槽，且所述横杆的下表面均匀开设有多个凹槽，所述横杆的外侧均匀套接有与凹槽对应的多个滑套，每个所述滑套的内侧壁均固定安装有与第一滑槽匹配的第一滑块，且所述滑套的外侧对称固定安装有第一安装环，所述滑套的外侧贯穿有与凹槽匹配的活动杆，所述活动杆的外侧对称固定安装有第二安装环，位于同侧所述第二安装环与第一安装环之间连接有复位弹簧。
本实用新型通过向下拉动活动杆，实现活动杆脱离凹槽的内部，同时在复位弹簧的作用下，实现活动杆再次插进凹槽的内部，
达到方便调节滑套间距的效果。
权利要求书1页 说明书3页 附图2页CN 209768364 U 2019.12.13
C N 209768364
U
权 利 要 求 书1/1页CN 209768364 U
1.一种城市绿化用植物攀爬装置，包括底座(8)，其特征在于，所述底座(8)的上表面外侧均匀开设有四个固定螺栓孔(9)，且所述底座(8)的上表面中部固定安装有空腔柱(7)，所述空腔柱(7)的外侧开设有滑轨(11)，且所述空腔柱(7)的外侧均匀开设有与滑轨(11)连通的多个限位槽(6)，所述空腔柱(7)的内侧壁对称开设有第二滑槽(26)，每个所述第二滑槽(26)的内部均匹配有第二滑块(27)，两个所述第二滑块(27)的相对面共同固定安装有支撑杆(5)，所述支撑杆(5)的外侧开设有环形槽(21)，且所述支撑杆(5)的外侧套接有套环(23)，所述套环(23)的内侧壁对称固定安装有与环形槽(21)匹配的固定块(22)，且所述套环(23)的外侧固定安装有与限位槽(6)匹配的限位杆(10)，所述支撑杆(5)的上端贯穿空腔柱(7)连接有横杆(12)，所述横杆(12)的上表面开设有第一滑槽(18)，且所述横杆(12)的下表面均匀开设有多个凹槽(13)，所述横杆(12)的外侧均匀套接有与凹槽(13)对应的多个滑套(19)，每个所述滑套(19)的内侧壁均固定安装有与第一滑槽(18)匹配的第一滑块(20)，且所述滑套(19)的外侧对称固定安装有第一安装环(14)，所述滑套(19)的外侧贯穿有与凹槽(13)匹配的活动杆(17)，所述活动杆(17)的外侧对称固定安装有第二安装环(15)，位于同侧所述第二安装环(15)与第一安装环(14)之间连接有复位弹簧(16)，所述活动杆(17)的下端连接有连接杆(2)，所述连接杆(2)的下端连接有挂钩(3)，所述挂钩(3)上系有攀爬绳(4)。
2.根据权利要求1所述的一种城市绿化用植物攀爬装置，其特征在于，所述底座(8)的下表面均匀固定安装有四个锚固杆(24)，每个所述锚固杆(24)的外侧均固定安装有多个倒刺(25)。
3.根据权利要求1所述的一种城市绿化用植物攀爬装置，其特征在于，所述横杆(12)的两端分别固定安装有挡块(1)。
4.根据权利要求1所述的一种城市绿化用植物攀爬装置，其特征在于，所述连接杆(2)的外侧套接有橡胶套，所述橡胶套的外侧开设有防滑纹。
5.根据权利要求1所述的一种城市绿化用植物攀爬装置，其特征在于，所述限位杆(10)的外侧套接有防滑套。
2。
