人字形骨架施工
人字形骨架施工技术交底
交底人
日期
被交底人单位/职务
说明：本表中交底内容可另附，一式两份，双方签字后各执一份。
主骨架截面为U型，宽0.3m，路堤边坡骨架嵌入边坡深0.25m，外露截水槽深0.05m，宽0.3m。截水肋条采用C20砼预制板，M7.5砂浆砌筑,尺寸为5cmX25cmX49cm。路堑边坡从侧沟平台至堑顶自下往上布置。
（1）开挖：人字形骨架基础的开挖要根据测量放样的结构形式，做出样板、线架，有关的各部尺寸、变化点的高程要标定在线架与样板上，施工中可经常检查、核对，能较好地控制施工质量。
（2）预制块安装：预制块砌筑前，先对边坡进行修整，夯拍，检查验收，达到要求后才能进行下一道工序。混凝土预制块应自下而上挂线铺设，铺设时用橡皮锤击打使砖与坡面密贴，不得使用铁锤等硬物。
（3）踏步：为便于养护,在每级边坡的适当位置设置一检查踏步。踏步由混凝土预制块A及B型块拼装而成，踏步宽0.8m，台阶高0.2m，踏步两侧安装5cmX25cmX49cm的截水肋条。
SJL22技术交底(施工)
页码 共 页 编号：____________________________
项目名称
广东省潮州至惠州高速公路工程
施工单位
中铁十四局集团有限公司
合 同 段
TJ17合同段
监理单位
广东华路交通科技有限公司
交底范围
路基边坡防护人字形骨架施工技术交底
施工准备→测量放样→路基刷坡→确定拱形骨架位置、尺寸→人字形形骨架基础开挖→骨架C20混凝土预制块、截水槽施工→踏步施工→边坡培土、种草→养护。
1、测量放样
以线路中线控制，放出路基平台设计边线，钉好桩位，在施工场地附近布置控制桩。
2、路基刷坡
边坡按设计坡度挂线进行人工修整，路堤段清除坡面浮土及松动石块，缺土部分挖台阶分层填筑；施工前对坡体进整平、夯实，达到路堤压实标准，经验收合格后再做防护。
人字形骨架护坡施工方案
人字形骨架护坡施工方案人字形骨架护坡施工方案一、方案名称：人字形骨架护坡施工方案二、方案背景：护坡工程是指在山体、路基和河岸等地方进行工程化处理，以增强地基的稳定性和抗冲刷能力。
人字形骨架护坡是一种常用的护坡方式，能够有效地抵御土壤的冲刷和滑坡。
三、施工流程：1. 调查与设计：在施工前需进行地质勘察，了解地基情况和附近地区的水流情况。
根据勘察结果设计出合理的护坡方案。
2. 材料准备：根据设计方案购买所需的人字形骨架和其他相关材料。
3. 前期准备：清理施工区域，确保施工区域干净整齐。
4. 坡面处理：使用推土机或挖掘机对施工区域进行整平处理，以保证坡面的平整度和稳定性。
5. 骨架搭建：按照设计要求，搭建人字形骨架。
将钢筋网固定在骨架上，使其均匀分布并与骨架紧密连接，以增加坡面的支撑力。
6. 固结材料填充：用土、石料等固结材料填充在钢筋网中，同时按照设计要求进行夯实，可以采用振动夯实机械设备进行夯实。
7. 结构层填充：与固结材料填充同时进行，按照设计要求填充砂石或混凝土等结构层材料，以增加护坡的稳定性和抗冲刷能力。
8. 贴面层施工：根据设计要求进行轻质抹灰、铺装花砖、栽种植被等，美化护坡效果。
9. 完工验收：验收施工质量，确保护坡工程达到设计要求。
四、施工要点：1. 选择合适的骨架和固结材料，保证护坡的稳定性和抗冲刷能力。
2. 施工前要进行详细的调查和设计，了解地基的情况，确保设计方案的合理性。
3. 施工过程中使用振动夯实机械设备进行夯实，确保固结材料填充的均匀性和夯实效果。
4. 施工完毕后进行严格的验收，确保护坡工程质量和效果符合设计要求。
5. 施工过程中，注重安全措施的落实，确保工人的生命安全和施工区域的安全。
五、施工注意事项：1. 施工过程中要与地质勘察人员、设计师、监理人员等进行密切配合，及时沟通和解决问题。
2. 施工现场要保持清洁整齐，材料要妥善存放，避免乱丢乱放。
3. 施工过程中要注意环境保护，防止土壤和水源的污染。

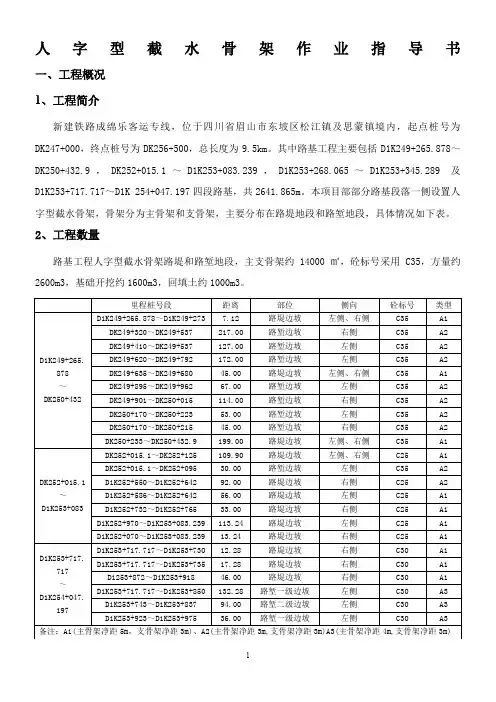

人字型截水骨架护坡施工方案(完成)
人字型截水骨架作业指导书一、工程概况1、工程简介新建铁路成绵乐客运专线，位于四川省眉山市东坡区松江镇及思蒙镇境内，起点桩号为DK247+000，终点桩号为DK256+500，总长度为9.5km。
其中路基工程主要包括D1K249+265.878～DK250+432.9，DK252+015.1～D1K253+083.239，D1K253+268.065～D1K253+345.289及D1K253+717.717～D1K 254+047.197四段路基，共2641.865m。
本项目部部分路基段落一侧设置人字型截水骨架，骨架分为主骨架和支骨架，主要分布在路堤地段和路堑地段，具体情况如下表。
2、工程数量路基工程人字型截水骨架路堤和路堑地段，主支骨架约14000㎡，砼标号采用C35，方量约2600m3，基础开挖约1600m3，回填土约1000m3。
二、施工部署及安排1、施工机械配备表主要施工机械配备表2、施工人员配备表三、骨架施工技术要求1、截水骨架基础采用C35混凝土浇筑，挡水缘采用预制场预制。
2、骨架由支骨架和主骨架组成，主骨架和边坡水平线垂直，路堤主骨架间距为5m、路堑主骨架间距分别为3m—5m，沟底厚0.6m，沟槽宽0.4m，顶面沟槽两侧设置0.1m厚挡水缘。
支骨架和主骨架成45°，按人字型铺设，支骨架净间距为3m，厚0.6m，宽0.5m，顶面沟槽下侧设0.1m厚挡水缘。
3、骨架每间隔3道主骨架在支骨架拱顶处设置一道伸缩缝，缝宽2cm，缝内全断面采用沥青填充，伸缩缝均为贯通缝，严禁设置假缝，伸缩缝位置必须和排水槽错开布置4、路堑顶处设置混凝土镶边，边坡防护起讫点采用混凝土镶边加固，路基顶面护肩设置挡水缘，设有多级护坡的需在半坡平台处设置截水沟宽40cm，深40cm的截水沟，截水沟和护坡坡脚基础形成整体。
主骨架排水槽必须顺延至水沟，行成完整的排水系统5、单级护坡最大高度>6m(多级护坡其总高度最大值>10m)且连续长度>50m，间距50m左右利用主骨架设混凝土踏步一处，以利养护。
人字骨架护坡施工方案
人字骨架护坡施工方案1. 引言人字骨架护坡是一种常用的工程技术，用于保护山坡、河堤等土木工程的稳定性。
本文档将介绍人字骨架护坡的施工方案，包括施工前的准备工作、施工过程中的操作步骤以及施工后的验收工作。
2. 施工前准备在进行人字骨架护坡施工之前，需要进行以下准备工作：2.1 工程测量首先，需要进行工程测量，确定护坡的长度、高度和坡度等参数，以便根据实际情况制定施工方案。
2.2 材料准备人字骨架护坡所需的主要材料包括钢筋和钢丝网等。
在施工前，需要准备足够的材料，并对材料进行检查，确保其质量符合要求。
2.3 设备准备除了材料准备外，还需要准备施工所需的设备，如挖掘机、打桩机等。
确保这些设备在施工过程中能正常运转。
2.4 安全措施在施工前，需要制定详细的安全措施，并对工人进行安全培训，确保施工过程中的人身安全。
3. 施工步骤3.1 清理坡面在进行护坡施工前，首先需要对坡面进行清理，清除坡面上的杂草、垃圾等。
3.2 准备基础在坡面清理完成后，需要进行基础的准备工作。
这包括挖掘基槽以及打入支撑桩等工作。
3.3 安装骨架安装骨架是人字骨架护坡的关键步骤。
首先，将骨架的支撑脚放入基槽中，并固定好。
然后，将骨架的上部与支撑脚连接，确保骨架能够牢固地固定在基础上。
3.4 固定钢筋在安装骨架完成后，需要在骨架上固定钢筋，以增加护坡的稳定性。
将钢筋穿过骨架的孔洞，并用钢丝将其固定。
3.5 安装钢丝网最后一步是安装钢丝网。
将钢丝网铺设在骨架上，并用钢丝固定在骨架上。
4. 施工后验收4.1 护坡稳定性检查在施工完成后，需要进行护坡稳定性的检查。
这包括检查骨架、钢筋和钢丝网是否安装牢固，并确保护坡能够承受外部荷载。
4.2 完善细节工作如果在验收中发现存在问题，需要及时进行修复。
同时，还需要对施工过程中产生的垃圾和废料进行清理，保持施工现场的整洁。
5. 结论人字骨架护坡施工是一项复杂的工程技术，需要精确的测量和准备工作。
本文档详细介绍了人字骨架护坡的施工方案，包括施工前的准备工作、施工过程中的操作步骤以及施工后的验收工作。
人字形骨架护坡施工操作要点
人字形骨架护坡施工操作要点明确人字形骨架护坡施工作业的工艺流程、操作要点、工艺标准及安全质量和环水保要求，指导、规范作业施工，以保证施工安全、施工质量和环境保护。
1、施工工艺流程路堤边坡防护采用人字形截水骨架，一级边坡坡比为1:2，二级边坡坡比为1:1.75，三级边坡坡比为1:1.5，设计采用M7.5浆砌片石进行砌筑，其中主骨架净距4m，支骨架净距3m，主骨架截面尺寸为60cm*50cm，支骨架截面尺寸为50cm*60cm。
1.1.施工准备施工前先清刷坡面浮土，填补坑凹，使坡面大体平整。
边坡清理修整完成之后进行放线，按主骨架净距4m，宽度60cm先将主骨架位置定出，并拉好线绳做好标记。
然后进行支骨架位置定位，两个主骨架之间，预留好护肩及顶部镶边高度，从上至下布置布置支骨架。
1.2.材料准备水泥、砂进场之后必须先向实验人员报验，由实验室取样实验合格之后方可使用，入不合格，严禁使用，必须清出场地。
进场片石要求质地坚硬，不易风化，无裂缝，片石表面不得有水锈，强度不小于MU30，厚度不得小于15cm，片石表面无水锈，干净且颜色均匀。
1.3.机械准备现场计量工具齐全，拌合机械准备好。
1.4.基础及骨架开挖根据定好的骨架位置，进行开挖，根据现场实际填筑土质，骨架应该全部嵌入坡面，开挖深度为60cm，线性要顺直，开挖完成之后清除底部浮土。
开挖出来土方须清除大部分，剩余小部分可留作骨架施工完成之后回填超挖部分。
基槽开挖按如下图所示尺寸开挖：1.5.砂浆拌制砂浆必须严格按照试验室提供的砂浆配合比采用机械拌合，投料顺序应先到砂子、水泥、掺加料，最后加水。
自投料完算起，拌制时间宜为3~5min。
拌合好的砂浆得有适当的流动性和良好的和易性。
砂浆的稠度以砂浆稠度仪测定的下沉度表示，宜为10~50mm，每批砂浆均应制作试件。
砂浆得随拌随用，一般宜在3h 内使用完毕，气温超过30℃时，宜在2h内使用完毕。
已凝结的砂浆不得使用。
人字型截水骨架施工工艺及方法
人字型截水骨架施工工艺及方法一、施工工艺边坡处理→基槽开挖、夯实、回填→浆砌片石人字骨架、护坡、镶边→锚杆、金属网泄水孔制安→养生→完毕。
见《人字型截水骨架施工工艺流程图》二、施工方案人字型截水骨架施工工程包括：边坡处理，基槽开挖，浆砌片石人字骨架、护坡、镶边，锚杆、金属网泄水孔制安等，在此只对浆砌片石人字骨架施工作以说明：1、钢筋：由钢筋加工厂统一加工，运至现场绑扎成型。
检查合格后，进行下一道工序。
2、混凝土工程（1）模板：为保证工程质量，采用厂制定型钢模作为施工模板。
接缝处夹海绵，以防漏浆，并保证平整度。
（2）模板立好后，采用经纬仪调整横纵方向，并使用缆风绳加固，保证施工时无扰动。
（3）混凝土采用拌和站统一拌制，混凝土输送车送至现场，吊机与吊斗配合，用漏斗及串筒入模。
1）在混凝土拌过程中，应注意拌合速度与混凝土浇筑速度的配合，注意随时检查校正混凝土的坍落度，严格控制水灰比、配合比。
2）混凝土倾落高度超过2m时,设置串筒使其下落。
3）混凝土浇筑间隙时间不超过规定要求。
4）混凝土应按一定厚度、分层浇筑，每层厚度应小于30cm。
5）混凝土的振捣设专人负责，严格按规定操作：振捣时应避免碰撞模板、钢筋及其他预埋件，不漏振、不重振，每次振捣时，振捣器应插入下层混凝土5--10cm，振捣至混凝土停止下沉，无显著气泡上升，表面呈现平坦，泛浆即可。
以确保混凝土密度，外表光洁、平整、无蜂窝、麻面。
6）模板拆除后，使用塑料薄膜捆扎浇水养护，保持混凝土表面湿润状态，洒水养护时间按规范要求进行。
三、施工要点1、一般要求（1）在骨架施工前，须做好各项准备工作：1）清理防护岩面杂物，清除浮石及松动的岩石；2）用高压水冲洗坡面，并使岩面保持一定湿度。
（2）在岩面上确定定位放线，支模。
（3）安装模板，同时浇混凝土。
（4）埋设控制混凝土厚度的标志，铺设钢筋网。
2、混凝土浇筑要求（1）施工前，将混凝土实施性施组设计报请监理工程师批准，确定混凝土的配合比及施工操作程序，经监理工程师认可后方可大面积施工。
人形骨架护坡工程施工方案
人形骨架护坡工程施工方案一、工程概述人形骨架护坡工程是指利用人形骨架结构作为护坡的主要支撑构件，通过植被和土石材料对护坡进行整体的维护和修复，保护地形地貌的工程。
该工程旨在保护天然环境、防止水土流失、改善地貌，同时美化环境景观。
二、施工前准备1. 招聘相关施工人员：包括工程技术人员、管理人员、施工人员、机械操作人员等。
2. 采购施工材料：包括人形骨架结构材料、土石材料、植被覆盖材料等。
3. 制定施工方案和施工图纸：明确施工工艺、施工流程、施工时间、质量标准和安全措施。
4. 准备相关施工机械：包括挖掘机、推土机、压路机、搅拌机等。
5. 组织施工人员进行安全教育和培训：确保施工人员了解施工安全规范和操作要求。
三、施工工艺1. 场地清理：清理施工场地，将场地内的杂草、树木、垃圾等清理干净，确保施工场地平整。
2. 测量布置：根据设计要求，用测量工具对施工场地进行测量布置，确定人形骨架护坡的位置和尺寸。
3. 地基处理：在人形骨架护坡的位置进行地基处理，主要是为了加固地基承载力，提高人形骨架护坡的稳定性和承载能力。
4. 安装人形骨架结构：根据施工图纸和设计要求，安装人形骨架结构，确保结构的稳固和牢固。
5. 填筑土石材料：在人形骨架结构内部进行填筑土石材料，填充均匀、密实，以增加护坡的稳定性和耐久性。
6. 植被覆盖：在护坡表面进行植被覆盖，选择适合生长的植被，以增加护坡的美观性和保护性。
7. 压实整平：在完成土石材料填筑和植被覆盖后，使用压路机等压实工具对护坡进行整体压实，确保护坡平整、坚实。
8. 施工清理：施工结束后，对施工场地进行清理，将施工废料和垃圾清理干净，保持现场整洁。
四、施工注意事项1. 施工现场安全：在施工现场设置明显的安全警示标识，加强施工现场的安全管理，排除施工现场的安全隐患。
2. 施工质量控制：严格按照施工图纸和设计要求进行施工，确保施工质量达标。
3. 施工进度控制：合理安排施工进度，确保施工计划能够按时完成。
人字形骨架施工方案
人字形骨架施工方案人字形骨架施工方案一、概述人字形骨架是一种常见的建筑结构形式，具有良好的结构稳定性和美观性。
本施工方案旨在介绍人字形骨架施工的过程和步骤。
二、施工准备1. 施工前应制定详细的施工方案，并组织相关施工人员进行技术培训。
2. 准备所需的材料和工具，包括钢材、螺栓、焊条、电焊机、起重设备等。
3. 对施工现场进行清理和平整。
三、施工步骤1. 人字形骨架的主梁安装(1) 根据设计要求，将主梁的位置标出，并进行基础的定位和测量。
(2) 使用起重设备将主梁吊装到预定位置，并进行调整和对齐。
(3) 使用螺栓或电焊机将主梁固定在地基上。
2. 人字形骨架的斜梁安装(1) 根据设计要求，将斜梁的位置标出，并进行基础的定位和测量。
(2) 使用起重设备将斜梁吊装到预定位置，并进行调整和对齐。
(3) 使用螺栓或电焊机将斜梁固定在主梁上。
3. 人字形骨架的水平梁安装(1) 根据设计要求，将水平梁的位置标出，并进行基础的定位和测量。
(2) 使用起重设备将水平梁吊装到预定位置，并进行调整和对齐。
(3) 使用螺栓或电焊机将水平梁固定在斜梁上。
4. 人字形骨架的支撑(1) 根据设计要求，进行支撑架的布置和施工。
(2) 使用起重设备将支撑杆吊装到合适的位置，并进行调整和固定。
5. 人字形骨架的检查和调整(1) 完成骨架的安装后，对整个结构进行检查和调整，确保各个构件之间的连接紧密牢固。
(2) 对骨架进行静载和动载试验，检验其承载能力和稳定性。
6. 人字形骨架的防腐处理(1) 根据设计要求，进行骨架的防腐处理，包括涂刷防腐漆等。
(2) 防腐处理完成后，进行质量检查和验收。
四、安全措施1. 施工现场应划定安全警示线，并设置安全警示牌。
2. 施工人员应佩戴合适的个人防护装备，如安全帽、安全鞋、防护眼镜等。
3. 严禁在施工过程中吸烟和使用明火。
4. 使用起重设备时，应严格按照操作规程进行操作，并确保牢固可靠。
5. 施工人员应定期进行安全教育和培训。
