锻钢件加工后变形原因

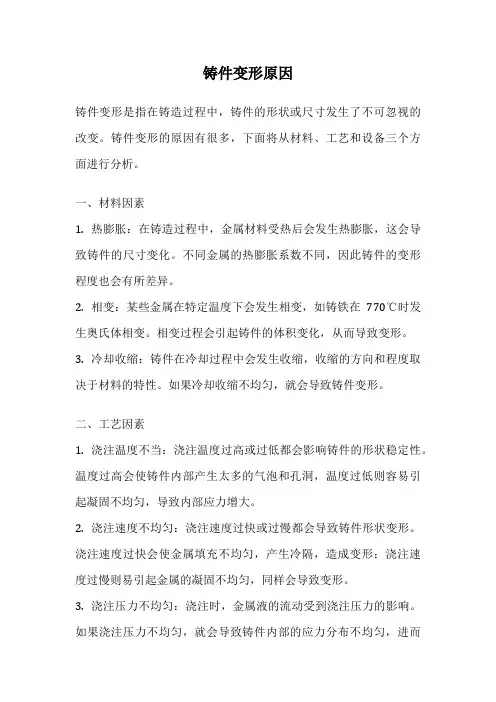

铸件变形原因
铸件变形原因铸件变形是指在铸造过程中，铸件的形状或尺寸发生了不可忽视的改变。
铸件变形的原因有很多，下面将从材料、工艺和设备三个方面进行分析。
一、材料因素1. 热膨胀：在铸造过程中，金属材料受热后会发生热膨胀，这会导致铸件的尺寸变化。
不同金属的热膨胀系数不同，因此铸件的变形程度也会有所差异。
2. 相变：某些金属在特定温度下会发生相变，如铸铁在770℃时发生奥氏体相变。
相变过程会引起铸件的体积变化，从而导致变形。
3. 冷却收缩：铸件在冷却过程中会发生收缩，收缩的方向和程度取决于材料的特性。
如果冷却收缩不均匀，就会导致铸件变形。
二、工艺因素1. 浇注温度不当：浇注温度过高或过低都会影响铸件的形状稳定性。
温度过高会使铸件内部产生太多的气泡和孔洞，温度过低则容易引起凝固不均匀，导致内部应力增大。
2. 浇注速度不均匀：浇注速度过快或过慢都会导致铸件形状变形。
浇注速度过快会使金属填充不均匀，产生冷隔，造成变形；浇注速度过慢则易引起金属的凝固不均匀，同样会导致变形。
3. 浇注压力不均匀：浇注时，金属液的流动受到浇注压力的影响。
如果浇注压力不均匀，就会导致铸件内部的应力分布不均匀，进而引起变形。
三、设备因素1. 铸型设计不合理：铸型的设计直接影响铸件的形状。
如果铸型的结构不合理，如缺乏支撑或壁厚不均匀等，就会导致铸件变形。
2. 冷却条件不当：冷却条件对铸件的形状稳定性有很大影响。
如果冷却不均匀或冷却速度过快，就会导致铸件内部产生应力，引起变形。
3. 设备磨损：铸造设备的磨损也会导致铸件变形。
例如，模具的磨损会使铸件的尺寸不稳定，导致变形。
总结起来，铸件变形的原因包括材料因素、工艺因素和设备因素。
要减少铸件变形，需要在铸造过程中合理选择材料、优化工艺参数，并确保设备的正常运行和维护。
只有综合考虑这些因素，才能得到尺寸稳定、形状精确的铸件。
铸件变形原因

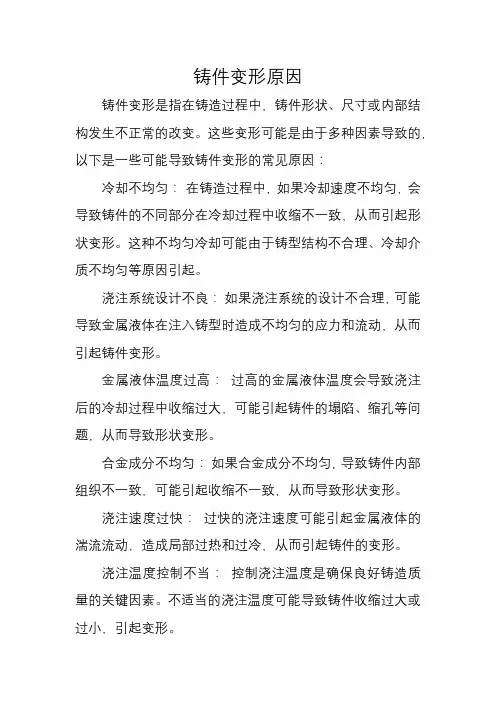

铸件变形原因
铸件变形是指在铸造过程中，铸件形状、尺寸或内部结构发生不正常的改变。
这些变形可能是由于多种因素导致的，以下是一些可能导致铸件变形的常见原因：
冷却不均匀：在铸造过程中，如果冷却速度不均匀，会导致铸件的不同部分在冷却过程中收缩不一致，从而引起形状变形。
这种不均匀冷却可能由于铸型结构不合理、冷却介质不均匀等原因引起。
浇注系统设计不良：如果浇注系统的设计不合理，可能导致金属液体在注入铸型时造成不均匀的应力和流动，从而引起铸件变形。
金属液体温度过高： 过高的金属液体温度会导致浇注后的冷却过程中收缩过大，可能引起铸件的塌陷、缩孔等问题，从而导致形状变形。
合金成分不均匀：如果合金成分不均匀，导致铸件内部组织不一致，可能引起收缩不一致，从而导致形状变形。
浇注速度过快： 过快的浇注速度可能引起金属液体的湍流流动，造成局部过热和过冷，从而引起铸件的变形。
浇注温度控制不当： 控制浇注温度是确保良好铸造质量的关键因素。
不适当的浇注温度可能导致铸件收缩过大或过小，引起变形。
铸型和芯型的变形： 铸型和芯型在使用过程中也可能发生变形，特别是在高温环境下，这可能对最终铸件的形状产生影响。
固态变形：在铸件凝固后，如果冷却速度过快或过慢，可能导致固态变形，影响最终形状。
为了避免铸件变形，需要在整个铸造过程中进行合理的工艺设计、严格的操作控制以及质量监测。
合理的铸造工艺和材料选择也是减少变形的关键。
引发锻件缺陷的主要原因
脱碳是指金属在高温下表层的碳被氧化，使得表层的含碳量较内部有明显降低的现象。
脱碳层的深度与钢的成分、炉气的成分、温度和在此温度下的保温时间有关。采用氧化性气氛加热易发生脱碳，高碳钢易脱碳，含硅量多的钢也易脱碳。
脱碳使零件的强度和疲劳性能下降，磨损抗力减弱。
一般过热的结构钢经过正常热处理（正火、淬火）之后，组织可以改善，性能也随之恢复，这种过热常被称之为不稳定过热；而合金结构钢的严重过热经一般的正火（包括高温正火）、退火或淬火处理后，过热组织不能完全消除，这种过热常被称之为稳定过热。
4.过烧
过烧是指金属坯料的加热温度过高或在高温加热区停留时间过长，炉中的氧及其它氧化性气体渗透到金属晶粒间的空隙，并与铁、硫、碳等氧化，形成了易熔的氧化物的共晶体，破坏了晶粒间的联系，使材料的塑性急剧降低。过烧严重的金属，撤粗时轻轻一击就裂，拔长时将在过烧处出现横向裂纹。
过烧与过热没有严格的温度界线。一般以晶粒出现氧化及熔化为特征来判断过烧。对碳钢来说，过烧时晶界熔化、严重氧化工模具钢（高速钢、Cr12型钢等）过烧时，晶界因熔化而出现鱼骨状莱氏体。铝合金过烧时出现晶界熔化三角区和复熔球等。锻件过烧后，往往无法挽救，只好报废。
5.加热裂纹
在加热截面尺寸大的大钢锭和导热性差的高合金钢和高温合金坯料时，如果低温阶段加热速度过快，则坯料因内外温差较大而产生很大的热应力。加之此时坯料由于温度低而塑性较差，若热应力的数值超过坯料的强度极限，就会产生由中心向四周呈辐射状的加热裂纹，使整个断面裂开。
锻件裂纹。
2.折叠
折叠形成的原因是当金属坯料在轧制过程中，由于轧辊上的型槽定径不正确，或因型槽磨损面产生的毛刺在轧制时被卷入，形成和材料表面成一定倾角的折缝。对钢材，折缝内有氧化铁夹杂，四周有脱碳。折叠若在锻造前不去掉，可能引起锻件折叠或开裂（见实例4）。
锻件热处理形变及应对方法
1. 变形的原因钢的变形主要原因是钢中存在内应力或者外部施加的应力。
内应力是因温度分布不均匀或者相变所致，残余应力也是原因之一。
外应力引起的变形主要是由于工件自重而造成的“塌陷”，在特殊情况下也应考虑碰撞被加热的工件，或者夹持工具夹持所引起的凹陷等。
变形包括弹性变形和塑性变形两种。
尺寸变化主要是基于组织转变，故表现出同样的膨胀和收缩，但当工件上有孔穴或者复杂形状工件，则将导致附加的变形。
如果淬火形成大量马氏体则发生膨胀，如果产生大量残余奥氏体则相应的要收缩。
此外，回火时一般发生收缩，而出现二次硬化现象的合金钢则发生膨胀，如果进行深冷处理，则由于残余奥氏体的马氏体化而进一步膨胀，这些组织的比容都随着含碳量的增加而增大，故含碳量增加也使尺寸变化量增大。
2. 淬火变形的主要发生时段1）加热过程：工件在加热过程中，由于内应力逐渐释放而产生变形。
2）保温过程：以自重塌陷变形为主，即塌陷弯曲。
3）冷却过程：由于不均匀冷却和组织转变而至变形。
3. 加热与变形当加热大型工件时，存在残余应力或者加热不均匀，均可产生变形。
残余应力主要来源于加工过程。
当存在这些应力时，由于随着温度的升高，钢的屈服强度逐渐下降，即使加热很均匀，很轻微的应力也会导致变形。
一般，工件的外缘部位残余应力较高，当温度的上升从外部开始进行时，外缘部位变形较大，残余应力引起的变形包括弹性变形和塑性变形两种。
加热时产生的热应力和想变应力都是导致变形的原因。
加热速度越快、工件尺寸越大、截面变化越大，则加热变形越大。
热应力取决于温度的不均匀分布程度和温度梯度，它们都是导致热膨胀发生差异的原因。
如果热应力高于材料的高温屈服点，则引起塑性变形，这种塑性变形就表现为“变形”。
相变应力主要源于相变的不等时性，即材料一部分发生相变，而其它部分还未发生相变时产生的。
加热时材料的组织转变成奥氏体发生体积收缩时可出现塑性变形。
如果材料的各部分同时发生相同的组织转变，则不产生应力。
变形不均匀原因及防止措施
加工过程中温度控制不当，导致材料热胀冷缩；刀具磨损严重，切削力不均；装夹方式 不合理，导致应力分布不均。
变形不均匀对产品质量的影响
影响精度
变形不均匀会导致产品尺寸精度下降，影响发应力集中，降低产品疲劳寿命。
不良外观
变形严重的产品可能存在明显的凹凸不平，影响外观质量。
变形不均匀对产品质量的影响
影响精度
变形不均匀会导致产品尺寸精度下降，影响装配和使用性能。
降低寿命
变形不均匀可能引发应力集中，降低产品疲劳寿命。
不良外观
变形严重的产品可能存在明显的凹凸不平，影响外观质量。
从案例中总结的防止措施
控制加工温度
保持恒温环境，减少温度波动对 材料的影响。
加强质量检测
定期对产品进行尺寸和形状检测， 及时发现并处理变形问题。
纤维方向
材料中纤维方向不一致， 导致各方向热膨胀系数不 同，引发变形。
材料缺陷
材料内部存在如气泡、杂 质等缺陷，影响其受力性 能和稳定性，导致变形。
材料因素
材料成分不均
材料内部化学成分分布不 均，导致热膨胀系数不一 致，引发变形。
纤维方向
材料中纤维方向不一致， 导致各方向热膨胀系数不 同，引发变形。
02
变形不均匀不仅影响产品的外观 ，还可能影响其性能和使用寿命 。
变形不均匀现象的普遍性
01
在各种材料加工过程中，如铸造 、锻造、焊接等，都可能出现变 形不均匀的现象。
02
变形不均匀不仅影响产品的外观 ，还可能影响其性能和使用寿命 。
对生产和生活的影响
变形不均匀可能导致产品报废，增加 生产成本。
湿度变化
工作环境温度波动大，影 响材料热膨胀系数，进而 引发变形。
工件出现变形是由于哪些因素造成

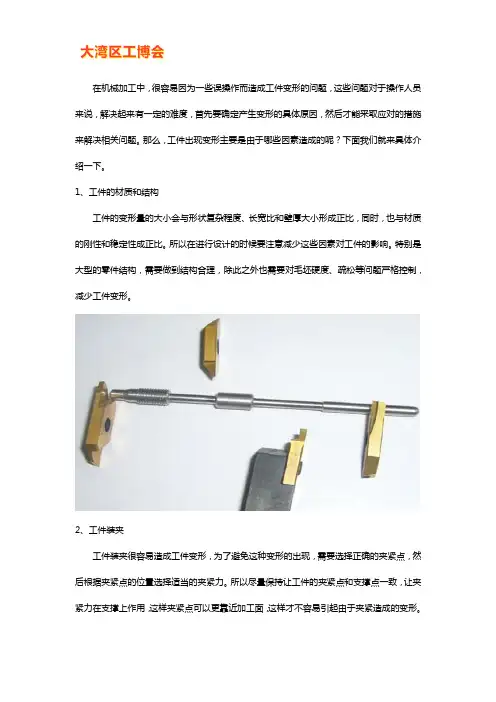

在机械加工中，很容易因为一些误操作而造成工件变形的问题，这些问题对于操作人员来说，解决起来有一定的难度，首先要确定产生变形的具体原因，然后才能采取应对的措施来解决相关问题。
那么，工件出现变形主要是由于哪些因素造成的呢？下面我们就来具体介绍一下。
1、工件的材质和结构工件的变形量的大小会与形状复杂程度、长宽比和壁厚大小形成正比，同时，也与材质的刚性和稳定性成正比。
所以在进行设计的时候要注意减少这些因素对工件的影响。
特别是大型的零件结构，需要做到结构合理，除此之外也需要对毛坯硬度、疏松等问题严格控制，减少工件变形。
2、工件装夹工件装夹很容易造成工件变形，为了避免这种变形的出现，需要选择正确的夹紧点，然后根据夹紧点的位置选择适当的夹紧力。
所以尽量保持让工件的夹紧点和支撑点一致，让夹紧力在支撑上作用，这样夹紧点可以更靠近加工面，这样才不容易引起由于夹紧造成的变形。
当工件上有几个方向的夹紧力作用时，要考虑夹紧力的先后顺序，对于使工件与支撑接触夹紧力应先作用，且不易太大，对于平衡切削力的主要夹紧力，应作用在最后。
除了完成上面的步骤外，还要增大工件与夹具的接触面积或采用轴向夹紧力。
增加零件的刚性，这是解决夹紧变形最有效的方法。
增大工件与夹具的接触面积，对于降低工件件装夹时的变形有很大帮助。
3、工件加工在切削过程中工件会受到切削力的作用，出现让刀现象。
这是一种向着受力方向的弹性形变。
应对此类变形，可以在刀具上进行改善，精加工时要求刀具锋利，这样可以减少刀具与工件摩擦的阻力，还能提高刀具切削工件时的散热能力，减少工件上的残余内应力。
加工后，零件本身存在着相对平衡的状态的内应力，虽然此时的零件外形相对稳定，但是当去除一些材料和热处理后，内应力就会出现变化，这时工件需要重新达到力的平衡。
对于这种现状要进行改善，可以通过热处理的方式来解决，把需要校直的工件叠成一定高度，采用一定工装压紧成平直状态，然后把工装和工件一起放入加热炉中，根据零件材料的不同，选择不同的加热温度和加热时间。
铸件加工后的变形原因
铸件加工后的变形原因
铸件加工后出现变形的原因可能有多种，以下是一些可能的原因：
1. 冷却不均匀，在铸件加工过程中，如果冷却不均匀，不同部位的温度会有差异，导致材料的收缩程度不一致，从而引起变形。
2. 内部应力，在铸件加工过程中，如果材料内部存在应力，加工后可能会导致变形。
这种应力可能是由于材料的组织结构不均匀或者冷却过程中产生的。
3. 设计不当，铸件的设计如果不合理，例如壁厚不均匀、结构不稳定等，加工后可能会出现变形。
4. 加工工艺不当，如果加工过程中的温度、压力、速度等参数控制不当，也会导致铸件加工后出现变形。
5. 材料选择不当，选择的材料性能不符合要求，或者材料质量不稳定，也会导致铸件加工后出现变形。
6. 模具问题，模具的设计和制造质量不良，或者使用过程中出现损坏，都可能导致铸件加工后出现变形。
7. 外部环境因素，外部环境因素，如温度变化、湿度变化等，也可能对铸件加工后的变形产生影响。
综上所述，铸件加工后出现变形可能是由于材料本身、加工工艺、设计、模具以及外部环境等多种因素共同作用的结果。
因此，在加工铸件时，需要综合考虑以上因素，采取合理的措施来预防和解决铸件变形问题。
冲压件和锻造件热处理变形
冲压件和锻造件热处理变形的原因和解决方法如下：
•原因。
在热处理过程中，由于加热和冷却速度不当、加热温度不均匀、材料内部应力分布不均等因素，导致冲压件和锻造件
发生变形。
•解决方法。
合理选材，选择微变形模具钢；模具结构设计要合理，厚薄不要太悬殊，形状要对称；精密复杂模具要进行预先
热处理，消除机械加工过程中产生的残余应力；合理选择加热
温度，控制加热速度，采取缓慢加热、预热和其他均衡加热的
方法来减少模具热处理变形；在保证模具硬度的前提下，尽量
采用预冷、分级冷却淬火或温淬火工艺；在条件许可的情况下，
尽量采用真空加热淬火和淬火后的深冷处理；采用预先热处理、时效热处理、调质氮化热处理来控制模具的精度；修补模具砂
眼、气孔、磨损等缺陷时，选用冷焊机等热影响小的修复设备
以避免修补过程中变形的产生。
此外，还可以通过堵孔、绑孔、机械固定、选择正确的冷却方向等方法来减少精密复杂模具的变形。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
锻钢件加工后变形原因
锻钢件加工后变形的原因可能有以下几个方面：
1. 冷却不均匀：在锻钢件的加工过程中，冷却速度不均匀可能导致变形。
如果一部分锻钢件因为形状复杂或者厚度较大，在冷却过程中冷却速度相对较慢，而其他部分冷却速度较快，就会引起不均匀的收缩，从而导致变形。
2. 内应力：锻钢过程中，锻造过程中材料会受到大量的压力和应力。
如果这些应力没有得到充分释放或者锻钢件没有经过适当的热处理来降低应力，就会导致内应力积累，从而引起变形。
3. 锻造温度过高：如果锻钢件在过高的温度条件下进行加工，材料会变得容易塑性变形，容易导致变形。
4. 材料变质：锻钢件的材料如果质量不好或者存在杂质，可能会导致加工后的变形。
5. 设计不合理：如果锻钢件的设计不合理，如壁厚过薄，结构不均匀等，也可能会引起变形。
这些原因的影响是综合性的，通常锻钢件加工过程中需要注意控制加工条件、合理冷却，进行适当的热处理以减少应力，并注意材料质量和设计等因素，以减少变形的发生。
