塑料燃烧性能试验方法介绍
塑料燃烧性能试验方法水平法和垂直法
中华人民共和国国家标准塑料燃烧性能试验方法水平法和垂直法Plastics-Deterination of the burning behaviour Of horizontal and vertical specimens in Contact with a small-flame ignition source1996-06-14发布1997-04-01实施国家技术监督局发布中华人民共和国国家标准塑料燃烧性能试验方法水平法和垂直法GB/T2408-1996Plastics-Deterination of the burning behaviourOf horizontal and vertical specimens in代替GB2408-80Contact with a small-flame ignition source GB4609-84本标准等效采用ISO 1210、1992《塑料—水平和垂直试样与小火焰点火源接触时燃烧性能的测定》。
1主题内容与适用范围本标准规定了在实验室内，对水平和垂直方向放置的试样用小火焰点火源点燃后的燃烧性能的试验方法。
本标准适用于固体材料和按照GB6343测定的表现密度不低于250kg/m3的泡沫材料，而不适用于接触火焰后没有点燃就强烈收缩材料的测定。
本方法给出的试验结果可用于产品质量控制及材料预选，但不能用来评价实际使用条件下的着火危险性。
2引用标准GB 2547 塑料树脂取样方法GB 2918 塑料试样状态调节和试验的标准环境GB 5471 热固性塑料压塑试样制备方法GB 6343 泡沫塑料和橡胶表现密度的测定GB 9352 热塑性塑料压塑试样的制备3定义本标准采用下列定义：3.1 有焰燃烧afterflame在规定的试验条件下，移开点火源后，材料火焰持续的燃烧。
3.2 有焰燃烧时间afterflame time在规定的试验条件下，移开点火源后，材料持续有焰燃烧的时间。
塑料阻燃性能测试方法和标准
❖ 测试-在400℃高温下，先调好空气流速，待空气温 度恒定，降低试样盘位置，使之进入炉内，然后立 即开始计时，并点燃引火源。
❖ 若试样在5min内点燃，则降低空气温度，更换试样， 重新测试。相反，若试样在5min内仍不点燃，则提 高空气温度，重新测试。记录发生闪光的最低空气 温度。即试样最低闪燃温度。试样自燃温度可采用 与上述相类似的方法测定，但无需点火源。
❖ UL 94V-0、V-1、V-2垂直燃烧测定判别指标
试样燃烧行为
试样数 点燃次数 每次点燃后单个试样最长有焰燃烧时间/s 第二次点燃后单个试样最长无焰燃烧时间/s 5个试样10次点燃后最长有焰燃烧总时间/s 有无熔滴和熔滴是否引燃棉花 是否燃烧到固定夹
V-0 V-1 V-2
55 5 22 2 10 30 30 30 60 60 50 250 250 否否 是 否否 否
❖ 热释放速率
❖ 热释放速率（Heat Release Rate，简称HRR）， 是指材料被点燃后，单位面积试样释放热量的速 率，单位为KW/m2。锥形量热仪能给出材料燃烧 过程中HRR随时间的动态变化，HRR的最大值称 为热释放速率峰值（pkHRR）。热释放速度被认 为是测量火灾发展和传播最重要的参数，它提供 了火灾尺寸的量度，因此HRR也被称为火强度。
❖ 测定泡沫塑料可燃性的大型试验（CAL TB133法）
❖ 用于测定公共场所和具有高度危险场所的座椅沙发 （聚氨酯泡沫塑料）阻燃性的大型燃烧试验。
❖ 装置-燃烧试验室，3.66m（长）×3.05m(宽） ×2.44m(高）。门外装有排气罩，罩上接直径 0.41m排气管和洗气管。排气管上装有热电偶温度 计、流速计、烟雾计及燃烧气体取样器。在试验室 天花板上也装有热电偶温度计及燃烧气体取样品。
塑料燃烧性能试验方法介绍
塑料燃烧性能试验方法介绍随着塑料制品在工业和日常生活中的广泛应用，人们越来越关注塑料燃烧性能的问题。
塑料燃烧性能是指塑料材料在燃烧过程中的燃烧特性和燃烧产物对环境和健康的影响。
因此塑料燃烧性能试验方法的研究和应用具有重要的意义。
一、背景介绍塑料制品的燃烧过程会产生大量的热能、烟雾和有毒气体，其中一些烟雾和气体会对人体及环境造成严重危害，如烟雾中的二氧化碳、一氧化碳、苯类等易对人体产生致癌作用。
所以，为了保证塑料制品燃烧安全和环保性能，需要对塑料制品的燃烧性能进行评价和测试。
二、试验方法1. 垂直燃烧试验法垂直燃烧试验法是常见的用于测试塑料制品燃烧性能的方法。
该试验法是将试样制成规定大小和形状后，垂直位置放入钢质火炬中样品下端和喷火头之间距离为20mm，试样点火后，记录点火时间、燃尽时间和高度，记录烟雾密度等数据，以此评估试样的燃烧特性和燃烧产物。
2. 垂直燃烧速率试验法垂直燃烧速率试验法是评估塑料制品燃烧速率的一种方法。
该试验法是将试样制成规定的形状和大小后，放置在一定的燃烧设备上，记录点火时间和燃烧时间，计算出试样的燃烧速率。
3. 氧指数试验法氧指数试验法是测试材料燃烧性能的一种方法，其原理是将试样放入一定氧气浓度的容器中，然后通过点火方法，测量燃烧时间和底部点火时间的差值，之后根据试样的氧指数数据进行燃烧评估。
三、结论以上介绍的三种试验方法都是用于评估塑料制品燃烧性能的常见方法。
不同的试验方法可以评估不同方面的燃烧性能，如垂直燃烧试验法可以评价燃烧特性和烟雾产生情况，垂直燃烧速率试验法可以评估燃烧速率等。
针对不同的应用场景和评估需求，需要选择适当的试验方法。
综合评估塑料制品的燃烧性能，不仅有助于提高制品的安全性和环保性能，也有助于优化塑料制品的设计和生产。
塑料阻燃性能测试

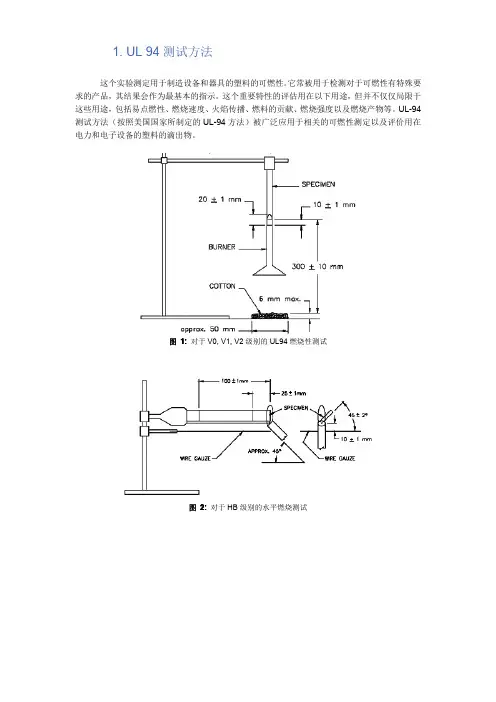

1.UL94测试方法这个实验测定用于制造设备和器具的塑料的可燃性。
它常被用于检测对于可燃性有特殊要求的产品，其结果会作为最基本的指示。
这个重要特性的评估用在以下用途，但并不仅仅局限于这些用途，包括易点燃性、燃烧速度、火焰传播、燃料的贡献、燃烧强度以及燃烧产物等。
UL-94测试方法（按照美国国家所制定的UL-94方法）被广泛应用于相关的可燃性测定以及评价用在电力和电子设备的塑料的滴出物。
图1:对于V0,V1,V2级别的UL94燃烧性测试图2:对于HB级别的水平燃烧测试图3:对于5VA,5VB级别的垂直燃烧测试下表列出了每个级别所需要的条件。
如果一个材料不能按照下表所描述的任一级别的标准执行，那它属于无类别的。
表1:UL94标准摘要2.氧指数（LOI）测试极限氧指数测试方法广泛用于聚合物材料相对可燃性的测试当中。
图1:ISO4589-2LOI测试方法极限氧指数法是在规定的实验条件下（图III-4）测量维持样品燃烧所需要的最低氧浓度的一种方法，燃烧的实验环境气体为氮气/氧气混合物，测试样品垂直放置（顶端接触点火器）。
因为空气中氧气的体积浓度为21％，所以如果LOI值高于21％（体积比）说明材料具有阻燃性能。
LOI 值越大，说明材料的阻燃性能越好。
3.灼热丝测试热塑性塑料的燃烧行为不仅仅是一种材料的特性，它还依赖于材料的形状和壁厚。
组件在非正常的条件下或者过载的条件下，它的温度会升高，然后在附近区域被点燃。
灼热丝测试模仿了这种由热或点燃所产生的作用（例如过载电阻器的生热），来评价火灾的危害。
灼热丝测试的温度为550,650,750850or960°C，具体的温度由相关规范来决定：•如果满足了下列条件之一就认为材料样品能够经受灼热丝测试：材料无火焰和材料无火星。
•样品的火焰或者火星在移开灼热丝30秒后熄灭，而且铺在下面的棉花或者纸张没有被点燃或者烧焦。
图1:灼热丝测试方法4.成束电线上的垂直火焰蔓延性能测定欧洲的IEC60332-3草案在一个有很好通风条件用垂直的缆盘/杆里模拟了一个燃烧开始的过程。
塑胶燃烧测试法
PMMA（亚加力）1、收缩率0.4%~0.7%，遇火易燃烧，火焰接近无烟，火熄后会冒烟，火焰蓝而带黄，发出香甜水果味，有少许烟雾，火种离后仍会燃烧，停机不需要用其它料进行清洗。
2、室温24小时后，吸水0.3%，如有必要可焗75℃/2~4小时。
用原料啤塑烘干2小时，当加入水口料或天气潮湿2~5月份焗3小时。
3、模温应为60℃，射咀≥5mm，熔胶温度210℃~270℃，如温度260℃时，料停留时间不能超过8分钟。
4、温度设定：后：150~210℃、中间：170~230℃、中：180~250℃、前：180~275℃、咀：180~275℃、模：60~90℃。
5、可用慢速射胶（避免产生高度内应力，宜采用多级注塑或渐进的速度，产品厚宜慢速。
6、螺丝转速配合周期：背压越低越好。
七、ABS（常称超不碎胶）1、收缩率0.4%~0.8%，加20%GF玻纤，后为0.2%~0.4%。
2、底色为象牙色或白色，热熔黏度随温度上升而稳步下降，熔点为175℃。
3、燃烧时会产生黄色带黑烟的火焰，发出类似橡胶的浓烈碱味，一般级别易燃，不能自动熄灭。
4、室温24小时内吸水0.2~0.35%，如有必要可焗80℃/2~4小时。
用原料啤塑烘干2小时，当加入水口料或天气潮湿2~5月份焗4小时。
（注：须严格遵守货物先进先出的管理制度。
）5、模温最好60℃，热流道模具不适用于防火级ABS。
6、尽可能使用慢速回胶，低温机筒为低背压。
7、抗冲击级：需要220~260℃，以250℃为佳。
电镀级：需要250~275℃，以275℃为佳。
抗热级：需要240~280℃，以265~270℃为佳。
防火级：需要200~240℃，以220~225℃为佳。
透明级：需要230~260℃，以245℃为佳。
含玻纤级：需要230~270℃，模温则60~95℃。
8、在265℃下，机筒停留不能超过5~6分钟，280℃时不能超过2~3分钟。
9、ABS料在机筒停留时间过长，炮筒过热会使ABS制品顶出时无问题，但可能会在保存期内产生褐色或茶公条纹，停留时间差异或周期不定会造成制品在贮存期内发生变色。
塑料材料的燃烧性能研究与分析方法

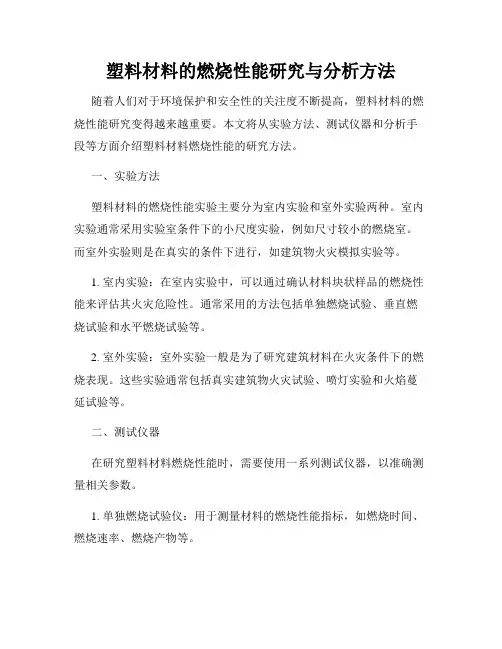

塑料材料的燃烧性能研究与分析方法随着人们对于环境保护和安全性的关注度不断提高，塑料材料的燃烧性能研究变得越来越重要。
本文将从实验方法、测试仪器和分析手段等方面介绍塑料材料燃烧性能的研究方法。
一、实验方法塑料材料的燃烧性能实验主要分为室内实验和室外实验两种。
室内实验通常采用实验室条件下的小尺度实验，例如尺寸较小的燃烧室。
而室外实验则是在真实的条件下进行，如建筑物火灾模拟实验等。
1. 室内实验：在室内实验中，可以通过确认材料块状样品的燃烧性能来评估其火灾危险性。
通常采用的方法包括单独燃烧试验、垂直燃烧试验和水平燃烧试验等。
2. 室外实验：室外实验一般是为了研究建筑材料在火灾条件下的燃烧表现。
这些实验通常包括真实建筑物火灾试验、喷灯实验和火焰蔓延试验等。
二、测试仪器在研究塑料材料燃烧性能时，需要使用一系列测试仪器，以准确测量相关参数。
1. 单独燃烧试验仪：用于测量材料的燃烧性能指标，如燃烧时间、燃烧速率、燃烧产物等。
2. 燃烧室：用于室内实验，提供一个受控的燃烧环境，包括适当的温度、湿度和气流等参数。
3. 烟雾密度计：用于测量燃烧产生的烟雾密度，评估燃烧产物对人体的危害。
4. 热释放速率测试仪：用于测量材料在燃烧过程中释放的热量，评估火灾蔓延的风险。
三、分析方法在进行塑料材料燃烧性能研究时，除了实验数据的获得，还需要进行数据分析和处理。
1. 温度分析：通过测量燃烧室中的温度变化，评估材料的热响应能力。
2. 燃烧产物分析：对燃烧产物进行组成分析，了解其对环境和人体的潜在危害。
3. 烟雾分析：通过测量燃烧产生的烟雾密度和颗粒物浓度，评估烟雾的毒性。
4. 热释放速率分析：对热释放速率数据进行处理，了解材料在燃烧过程中的热能释放情况。
总结：通过实验方法、测试仪器和分析方法，可以对塑料材料的燃烧性能进行深入研究和分析。
这些研究得出的结论和数据可以用于改善塑料材料的燃烧性能，保障人们的生命财产安全和环境保护。
同时，这些研究方法也为相关行业的标准制定提供了科学依据，促进了塑料材料安全和环保的发展。
塑料燃烧性能试验方法介绍(doc 16页)
塑料燃烧性能试验方法介绍(doc 16页)4.1.2 试样夹4.1.2.1 自撑材料的试样夹能固定在燃烧筒轴心位置上,并能垂直夹住试样的构件.4.1.2.2 非自撑材料的试样夹采用图2所示的框架,将试样的两个垂直边同时固定在框架上.图图2 支撑非自撑试样的框架结构4.1.3 流量测量和控制系统能测量进入燃烧筒的气体流量,控制精度在±5%(V/V)之内的流量测理和控制系统,至少2年准一次.设备校正,参见附录A.4.2 气源用GB 3863中所规定的氧和GB 3864中所规定的氮及所需的氧,氮气钢瓶和调节装置.气体使用的压力不低于1Mpa.4.3 点火器由一根金属管制成,尾端有内径为2±1㎜的喷嘴,能插入燃烧筒内点燃试样.通以末混有空气的丙烷,或丁烷,石油液化气,煤气,天然气等可燃气体.点燃后,当喷嘴垂直向下时,火焰的长度为16±4㎜.注:仲裁试验时,须以未混有空气的丙烷作为点燃气体.4.4 排烟系统能排除燃烧产生的烟尘和灰粒,但不能影响燃烧筒中的温度和气体流速.4.5 半时装置具有±0.25S 精度的计时器.. 1． 试样 5.1 取样按产品标准或按GB2828的有关规定取样. 5.2 试样制备按产品标准的有关规定动作或按GB 5471,GB 11997等有关标准,模塑或切割符合尺寸规定.要求的试样. 5.3 试样类型,尺寸和用途表1 ㎜注:不同型式,不同厚度的试样,测试结果不可比 5.4 试样数量每组试样至少15条. 5.5 外观要求试样表面清洁,无影响燃烧行为的缺陷,如:气泡,裂纹,溶胀,飞边,毛刺等.类型型式 长宽厚用途基本尺度极限偏差 基本尺度 极限偏差 基本尺度极限偏差自撑材料I 80-150___10±0.54±0.25 用于模塑材料II 10 ±0.5 用于泡沫材料 III <10.5 — 用于原厚的片材IV70-150 6.5 3 ±0.25 用于电器用模塑料或片材非自撑材料V 140 -552 ≦10.5用于软片或薄膜等5.6 试样的标线对I II III IV型试样,标线划在距点燃端50㎜处,对V型试样,标线划在框架上(见图2所示)或划在距点燃端20㎜和100㎜处.5.7 状态调节与试验状态调节按GB 2918中有关规定进行.试验环境应在GB 2918所规定动作的常温下进行,即环境温度为10～35℃,相对湿度为45%～75%.如有特殊要求,在产品标准中规定.6. 试验程序6.1 开始试验时氧浓度的确定根据经验或试样在空气中点燃的情况,估计开始试验时的氧浓度.如在空气中迅速燃烧,则开始试验时的氧浓度为18%左右;在空气阻力中缓缓燃烧或时断时续,则为21%左右;在空气中离开点火源即灭,则至少为25%.6.2 高速仪器和点燃试样6.2.1 安装试样将试样夹在夹具上,垂直地安装在燃烧筒的中心位置上,保证试样顶端低于燃烧筒顶端至少100㎜,其暴露部分最低处应高于燃烧筒底部配气装置顶端至少100㎜.6.2.2 调节气体控制装置调节气体混合及流量控制装置,使混合气中的氧浓度为 6.1所确定的氧浓度,以10±10㎜/S的速度流经燃烧筒,洗涤燃烧筒至少30S.6.2.3 点燃试样6.2.3.1 方法A,顶端点燃法使火焰的最低可见部分接触试样顶端并覆盖整个顶表面,勿使火焰碰到试样的棱边和侧表面.在确认试样顶端全部着火后,立即移去点火器,开始记时或观察试样烧掉的长度.点燃试样时,火焰作用的时间最长为30S,若在30S内不能点燃,则应增大氧浓度,继续点燃,直至30S内点燃为止.6.2.3.2 方法B 扩散点燃法充分降低和移动点火器,使火焰可见部分施加于试样顶表面,同时施加于垂直侧表面约6㎜长.点燃试样,火焰作用时间最长为30S,每隔5S左右稍移开点火器观察试样,直至垂直侧表面稳定燃烧或可见燃烧部分的前锋到达上标线处,立即移去点火器,开始计时或观察试样燃烧长度.若30S内不能点燃试样,则增大氧浓度,再次点燃,至直30S内点燃为止.方法B也适用于I II III IV 型试样,标线应划在距点燃端10㎜和60㎜处.注:1)点燃试样是指引起试样有焰燃烧,不同点燃方法的试验结果不可比.2)燃烧部分包括任何沿试样表面淌下的燃烧滴落物6.3 燃烧行为的评价试样型式点燃方法评价准则(两者取一)燃烧时间,S 燃烧长度6.3.1 评价准则燃烧行为的评价准则,见表2所示. 表26.3.2 “○”与“×”反应的确定点燃试样后,立即开始计时,观察试样燃烧长度及燃烧行为.若燃烧中止,但在1S 内又自发再燃,则继续观察和计时.如果试样的燃烧时间或燃烧长度均不超过表2的规定,则这次试验记录为“○”反应,并记下燃烧长度或时间.如果二者之一超过表2的规定,朴灭火焰,记录这次试验为“×”反应.还要记下材料厂燃烧特性,例如:熔滴,烟灰,结炭,漂游性燃烧,灼烧,余辉或其他需要记录的特性.如果有无焰燃烧,应根据需要,报告无焰燃烧情况或包括无焰燃烧I II III IV A 法 180燃烧前锋超过上标线 B 法 燃烧前锋超过下标线 VB 法燃烧前锋超过下标线时的氧指数.6.3.3 下次试验准备取出试样,擦净燃烧筒和点火器表面的污物,使燃烧筒的温度回复常温或另一个为常温的燃烧筒,进行下一个试验.如果试样足够长,可以将试样倒过来或剪掉燃烧过的部分再用.但不能用于计算氧浓度.6.4 逐次选择氧浓度采用“少量样品升降法”这一特定的条件,以任意步长做为改变量,按6.2～6.4条进行一组试样的试验.A如果前一条试样的燃烧行为是“×”反应,则降低氧浓度.B如果前一条试样的燃烧行为是“○”反应,则增大氧浓度.6.5 初始氧浓度的确定采用任一合适的步长,重复6.2～6.4直到以以百分数表示的一次氧浓度之差不大于1.0%,且一次是“○”反应,一次是“×”反应为止.将这组氧浓度中得“○”反应的记作初始氧浓度ψ0.注:一张记录本条和下条试验结果的表格于附录B.6.6 氧浓度的改变6.6.1 用初始氧浓度ψ0重复6.2～6.3操作,记录在ψ0时所对应的“×”反应或“○”反应.即为N L系列的第一个值.6.6.2 用混合气浓度的0.2%(V/V)为步长,重复6.2～6.4操作,测得一组氧浓度值及对应的反应.直至得不同于 6.6.1的反应为止,记下这些氧浓度值及其反应.6.6.1和6.6.2测得的结果,即为N L系列.6.6.3 仍以0.2%(V/V)为步长.重复6.2～6.4,再测试四条试样,记下各次的氧浓度及所对应的反应,最后一条试验的氧浓度,用ψF表示.6.6.1～6.6.3试验结果,组成N L系列.7. 结果的计算7.1 氧指数的计算以体积百分数表示的氧指数,按式(1)计算:OI = ψF + Kd (1)式中:OI----氧指数.%ψF--- N L系列最后一个氧浓度,取一位小数,%d ---- 6.6使用和控制的二个氧浓度之差,即步长,取一位小数;K---- 查表3所得的系数.报告OI时,取一位小数,不能修约,为了计算7.3的标准偏差θ,OI应计算到一位小数.1 2 3 4 5 6最后五次试验的反应N L前几次测试的反应如下时的K值○○○○○○○○○○×○○○○×○○○××○○×○×○○×××○×○○-0.55-1.250.37–0.170.02-0.55-1.250.38–0.140.04-0.55-1.250.38–0.140.04-0.55-1.250.38–0.140.04○××××○×××○○××○×○×○××○××○×○×××××○○○××○○×××○×○××○×××××○○×××○×××××○×××××-0.501.170.61-0.30-0.830.830.300.50-0.041.600.89-0.461.240.73-0.27-0.760.940.460.650.191.921.33-0.451.250.76-0.26-0.750.950.500.680.242.001.47-0.451.250.76-0.26-0.750.950.500.680.252.011.50×○××○○○×○××○×○×○○×○○×○×○○○○○×××○○××○○○×○×○○×○○○○○××○○○×○○○○○×○○○○○N L前几次测试的反应如下时的K值最后五次试验的反××××××××××应7.2 K值的确定A.按6.6.1条试验的试样如为“○”反应,则第一个相反的反应是“×”反应,从表3第一栏中找出所对应的反应,并按N L系列的前几个反应,查出所对应的行数,即为所需K值,其符号与表中符号相同.B.按6.6.1试验的试样如为“×”反应,则第一个相反应是“○”反应,从表3第六栏中打出所对应的反应,并按N L系列的前几个反应,查出所对应的行数,即为所需K值,其符号与表中符号相反.7.3 步长d值的较验2 3----- θ< d < ----θ (2)3 2式中:d----7.1中所用的步长.%θ—标准偏差;Σ(ψi-OI)2 1/2θ= [ ---------- ] (3)n －1式中:ψi---N L系列中最后六个试样所对应的氧浓度值,% n--- 计入Σ(ψi-OI)2的氧浓度测定次数.若d满足式(2)的条件或者d=0.2时,d>2/3θ,则OI有效.若d<2/3θ,则增大d,重复6.6操作,直至满足(2)式为止.若d>3/2θ,则减小d,重复6.6操作,直至满足条件为止.一般不应将d减少至小于0.2,除非相应的产品标准有规定.注:对于本标准,n=6,若n<6,则方法失去精密性,若n>6,则需另选统计方法.7.4 结果的精密度对易点燃烧和燃烧稳定的材料,本方法具有表4所示的精确度.表495%置信度近似值实验室内实验室间标准偏差重复性r 再现性R 0.20.5----0.2---1.4注:表4所示的数据,是于1978～1980年间,由16个实验室和12个样品所做的国际实验室间试验所确定的.8. 试验报告试验报告应包括下列内容:A.注明采用本国家标准.B.材料的鉴别特征,名称,牌号,批号,生产厂,出厂日期等,C.试样制备方法,型式,尺寸,状态调节情况,D.试样点燃方式,点燃气体种类.E.氧指数OI和步长d,F.燃烧特性,G.无焰燃烧情况或包括无焰燃烧时的氧指数,H.度过环境,日期和试验人员,I.声明本试验结果仅供评定在规定条件下材料的燃烧特征,不能用于推断该材料在其他条件下或其他形状下着火的危险性,J.其他需要注明的事项.附录A设备的校正(参考件)A1 气体流速控制的校正流经燃烧筒的气体流速,可用水封鼓式旋转计或其他等效装置进行校验.其准确度为流经燃烧筒流速的±2㎜/S,也可用式(A1)计算:Q VF = 1.27 ×106 ------- ………………….(A1)D2式中：F----流经燃烧筒的气体流速，㎜/SQ V---在23±2℃下流经燃烧筒的气体总流量，L/S；D----燃烧筒内径，㎜。
塑胶件阻燃测试方法和标准
等级代表HB 水平燃烧 Horizontal Burn ,仅有一个等级可能;V 垂直燃烧 Vertical Burn ,有 3 个等级： V-0 是最高, V-1 较低,然后是 V-2 ; 5V 垂直燃烧 Vertical Burn ,使用大型 125mm 火焰,有 1 个或 2 个等级 5V-A 或 5V-B ;VTM 垂直薄材料 Vertical Thin Material ,和 V 等级之可能性类型相同,但在 V 后面加 TM ;测试有 3 个主要的层级：1. 20mm 火焰,判定结果 HB 、 V-0 、 V-1 或 V-2 的等级2. 125mm 火焰,判定结果 5V-A 或 5V-B 的等级3. 20mm 火焰针对薄材料,判定结果 VTM-0 、 VTM-1 或 VTM-2 的等级任何材料针对 V-0 、 V-1 或 V-2 等级的可能性之起始点都是开始于 20mm 火焰的测试;所有的三个等级基于该单一个测试;等级是视测试结果而定；针对这些等级的各别并没有独立的测试;V 等级需要 5 个样品, HB 只需要 3 个;当开始以 V 测试但若材料在前 2 个样品显示出不良特性时可以使用所剩下的第 3 个样品转换测试到 HB ;当材料测试成为 V-0 时,该材料可以接着用 125mm 火焰测试看看 5V-A 或 5V-B 等级之可能性;但是仅有在该材料通过 V-0 等级时才可以施行该 VTM 测试;若材料很薄,则不能依任何 V 等级测试之,因为材料在火焰的热度中会 " 飘动 " 该材料应该被当成一个薄材料以 VTM 测试程序来测试;同样地,仅有在该材料没通过或无法依据 V 测试程序适当地测试时才可以施行该 VTM 测试;耐燃等级— UL 颁布针对单一材料,UL 应该仅颁布一个等级;所颁布的该等级应该为此特定材料所达到之"最佳"单一等级;若一个材料通过了V-0 等级并且接着测试并通过了5V-A等级,则只有5V-A 等级应被颁布,因为它是比 V-0 等级更高的一个等级;耐燃等级的发布耐燃等级仅针对所测试之该厚度及组成发布及颁布;这和许多其它等级,如针对机械强度之 RTI 不同;RTI 之等级针对所测试的厚度及所有更厚的应用都有效;而耐燃等级则受限在该所测试的厚度且也只能于此受测试的厚度为止;此差异的理由是因为 UL 认为耐燃等级很重要,因此这些等级不应对任何未经测试的材料组成或变化发布;耐燃测试之交参照UL94 参考其它同等的测试方法HB ASTM D635,ASTM D4804,IEC60707,ISO1210V ,20mm 火焰 ASTM D3801,IEC60707,ISO1210V ,20mm 火焰 VTM 测试 ASTM D5048,ISO10351V ,125mm 火焰 ASTM D 4804,ISO9773UL94可然性试验包括下述四个测试方法：1,材料分类为UL94HB的水平燃烧测定方法2,材料分类为UL94V-0 ULV-1 ULV-2的垂直燃烧测试方法3,材料分类为UL－5V的垂直燃烧测试方法4,材料分类为94VT M-0、94VT M-1、94VT M-2的垂直燃烧测试方法二.材料分类为UL94HB的水平燃烧试验测试装置:测试炉,燃烧器,金属丝网.湿度温度控制室内进行试样大小:130×13mm光滑边缘从末端沿其长度,分别在25mm和100mm处标上刻度线,点燃燃烧器, 灼烧30s不改变燃烧器位置,把试样移开测试0-25mm的燃烧速度. 若不到30s就燃烧到25mm处,则撤去火焰,测试火焰前沿到25mm 的速度.每个试验应测5个试样,取最大燃烧速度或燃烧长度为材料评定标准.每组５个试件施加１０ｓ火焰离火后有焰燃烧时间总和,ｓ,不大于５０２５０２５０每个试样第二次施加火焰后有焰燃烧时间,ｓ,不大于３０６０６０有焰或无焰燃烧蔓延到夹具的现象无无无滴落物业引燃脱脂棉现象无无有如果一组５个试样中有一个不符合表中要求应再取一组试样进行试验,第二组５个试样应全部符合要求;如果第二组仍有一个试样不符合表中相应要求,则以两组中数值最大的级别作为该材料的级别;如果试验结果超出ＦＶ－２项应要求,则该材料不能采用垂直燃烧法评定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
塑料燃烧性能试验方法介绍
塑料是广泛使用的材料之一，但塑料的燃烧性可以导致严重的火灾和环境污染问题。
因此，了解塑料的燃烧性能是非常重要的。
本文将介绍塑料燃烧性能试验方法。
1. 垂直燃烧试验
垂直燃烧试验是最常用的塑料燃烧性能试验方法之一。
这个实验的目的是测量塑料在火焰下的燃烧行为，包括燃烧速率、燃烧时间和燃烧后的残留物。
垂直燃烧试验的实验操作非常简单。
首先，需要准备一些塑料试样。
试样的尺寸和形状可以根据不同的标准进行选取。
然后，将试样固定在燃烧装置上，点燃试样并记录燃烧过程中的时间和温度。
通过测量燃烧时间和残留物的重量，可以评估塑料的燃烧性能。
2. 氧指数试验
氧指数试验是另一种广泛使用的塑料燃烧性能试验方法。
这个实验的目的是确定一个材料能够在一定程度的氧气含量下维持燃烧的最低限制。
氧指数试验需要使用氧指数仪器。
首先，需要准备一些塑料试样，并将其放置在试样的支架上。
然后，将试样放入氧指
数仪器的测试室中，并将氧气含量降低至所需的浓度。
接着，点燃试样并记录燃烧过程中的时间和温度。
通过测量燃烧时间和氧气浓度，可以计算出塑料的氧指数。
较高的氧指数表示材料能够在较低的氧气含量下维持燃烧。
3. 氢氧指数试验
氢氧指数试验是另一种衡量材料燃烧性能的试验方法。
该实验的目的是确定一个材料的燃烧极限。
氢氧指数试验需要使用氢氧指数仪器。
首先，需要准备一些塑料试样，并将其放置在试样的支架上。
然后，将试样放入氢氧指数仪器的测试室中，并将混合气的气体流量调节至所需的浓度。
接着，点燃试样并记录燃烧过程中的时间和温度。
通过测量燃烧时间和气体浓度，可以计算出塑料的氢氧指数。
较低的氢氧指数表示材料的燃烧极限较低。
4. 微焰试验
微焰试验是一种简单的燃烧性能试验方法。
该实验的目的是测量材料在小火焰下的燃烧性能。
微焰试验需要使用微焰燃烧仪器。
首先，需要准备一些塑料试样，并将其放置在试样的支架上。
然后，将试样放入微焰燃烧仪器中，并点燃微小的火焰。
接着，记录燃烧过程中的时间和温度。
通过测量火焰的尺寸和燃烧时间，可以评估材料的燃烧性能。
总结
通过以上介绍，我们可以得知塑料燃烧性能试验方法有很多种，每种试验方法都有其独特的优点和适用范围。
对于不同的塑料类型和应用情况，应选取适当的试验方法。
通过进行燃烧性能试验，可以评估材料的火灾安全性和环保性能。
这对于提高塑料产品的质量和可持续性发展具有非常重要的意义。
