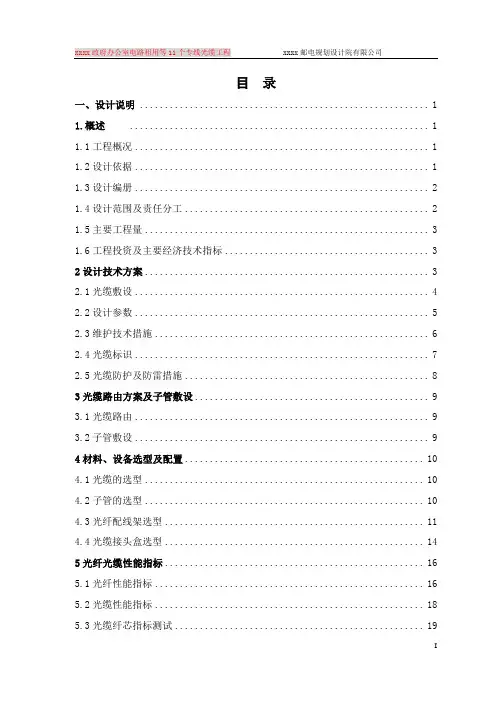

目录一、设计说明 (1)1.概述 (1)1.1工程概况 (1)1.2设计依据 (1)1.3设计编册 (2)1.4设计范围及责任分工 (2)1.5主要工程量 (3)1.6工程投资及主要经济技术指标 (3)2设计技术方案 (3)2.1光缆敷设 (4)2.2设计参数 (5)2.3维护技术措施 (6)2.4光缆标识 (7)2.5光缆防护及防雷措施 (8)3光缆路由方案及子管敷设 (9)3.1光缆路由 (9)3.2子管敷设 (9)4材料、设备选型及配置 (10)4.1光缆的选型 (10)4.2子管的选型 (10)4.3光纤配线架选型 (11)4.4光缆接头盒选型 (14)5光纤光缆性能指标 (16)5.1光纤性能指标 (16)5.2光缆性能指标 (18)5.3光缆纤芯指标测试 (19)6光缆线路传输质量指标及分析 (21)6.1光纤数字线路系统中继光链路图 (21)6.2光线路系统衰耗计算 (21)7工具仪表及生产人员配置 (21)8光缆线路施工要求 (21)8.1一般要求 (21)8.2管道光缆敷设要求 (22)8.3架空光缆敷设要求 (24)8.4局内光缆敷设要求 (24)9安全生产 (25)9.1安全设施配置要求 (25)9.2施工环境安全要求 (25)9.3现场勘察安全要求 (27)9.4工程安全组织管理要求 (28)9.5安全施工基本要求 (28)9.6施工行为安全要求 (29)9.7施工用电安全要求 (29)9.8施工消防安全要求 (29)9.9施工监理安全要求 (30)10其他需要说明的问题 (31)二、预算说明 (30)1.预算概述 (30)2.预算编制依据 (30)2.1 行业依据 (30)2.2 运营商依据 (31)2.3 地方依据 (31)3.材料、设备及工程取费 (32)3.1 表一取费说明 (32)3.2 表二取费说明 (32)3.3 表四设备、材料取费说明 (32)3.4 表五其他费用说明 (32)4.工程技术经济指标分析 (33)三、预算表格 (34)四、图纸局点图1.xxxx市金平区人民政府办公室电路租 ................. CS01SJGLJRFJ002O-012.长讯通信服务有限公司电路租用 ..................... CS01SJGLJRFJ002O-023.xxxx市汽车运输总公司互联网专线 ................... CS01SJGLJRFJ002O-034.xxxx市桂花小学集团互联网专线建设需求互联网专线 ... CS01SJGLJRFJ002O-045.xxxx市金平区岐山第二中学语音专线 ................. CS01SJGLJRFJ002O-056.xxxx市溪东小学互联网专线 ......................... CS01SJGLJRFJ002O-067.xxxx市捷翔有限公司互联网专线 ..................... CS01SJGLJRFJ002O-078.火龙货运互联网专线 ............................... CS01SJGLJRFJ002O-089.中国银行股份有限公司xxxx分行（连接新大众）玫瑰分店电路租用 ....................................................... CS01SJGLJRFJ002O-09 10.中国银行股份有限公司xxxx分行（连接新大众）桂花分店电路租用 ...................................................... CS01SJGLJRFJ002O-10 11.中共xxxx市纪律检查委员会办公室互联网专线(双路由) ................................................................ CS01SJGLJRFJ002O-11 共用图1.24芯光缆结构示意图............................................. 附图12.避雷线安装示意图................................................ 附图23.地盘、卡盘安装示意图............................................ 附图34.地线安装示意图.................................................. 附图45.人(手)孔光缆接头盒及光缆预留示意图.............................. 附图56.吊线终结示意图.................................................. 附图67.吊线的装设示意图................................................ 附图78.光缆架空盘留示意图.............................................. 附图89.光缆在人(手)孔中保护管安装示意图................................ 附图910.拉线安装示意图................................................ 附图1011.光缆标石示意图................................................ 附图1112.光缆警示牌示意图.............................................. 附图1213.红白警示标志示意图............................................ 附图1314.光缆标志牌.................................................... 附图14一、设计说明1概述1.1工程概况为增加客户黏性，迎合市场，满足日益聚增的集团专线业务市场需求，进一步扩大光缆的覆盖范围，提供一个安全、可靠、高效、高度灵活、维护方便的光缆接入环境，中国xxxxxxxx分公司启动建设2012年xxxx分公司有线接入网接入光缆工程。
城市道路电力通信管线设计说明
城市道路电力通信管线设计说明一、引言城市道路电力通信管线是指城市道路上架设的电力和通信线路的管道系统，用于将电力和通信设施接入城市道路的各个建筑物和设施。
本设计说明旨在对城市道路电力通信管线的设计原则、管线布局、管道材料及施工要求等进行详细说明。
二、设计原则1.安全性原则：要求管线的设计应安全可靠，防止出现漏电、短路等安全隐患，确保使用者的生命和财产安全。
2.经济性原则：要求在满足安全性的前提下，尽量降低成本，提高使用效率，减少资源浪费。
3.可扩展性原则：要求管线的设计应充分考虑未来的扩展需求，方便后续的管线维护和升级。
4.美观性原则：要求管线的设计应与城市道路环境相协调，不破坏城市景观，减少对城市景观的影响。
三、管线布局1.电力管线布局：电力管线应与道路平行或近似平行，尽量避免在人行道或绿化带等区域布设。
管线应按照最短路径原则布设，减少线损。
同时应考虑到电力负载的合理分配，避免负载过重。
2.通信管线布局：通信管线应充分考虑信号传输的稳定性和传输速度，应与道路平行或近似平行。
管线应尽量避开电磁干扰源，减少信号损耗。
同时应保证通信信号的传输距离和传输速度。
四、管道材料1.电力管道材料：电力管道一般采用耐腐蚀、耐压力和耐高温的材料，如钢管、聚氯乙烯管等，以确保电力线路的安全可靠。
2.通信管道材料：通信管道一般采用绝缘性能好、抗腐蚀性能好的材料，如聚乙烯管、玻璃钢管等，以保证信号的良好传输。
五、施工要求1.施工组织：根据道路的具体情况，合理组织施工队伍，并配备相应的施工设备和工具，确保施工的效率和安全。
2.施工过程：施工过程中应进行规范的管道敷设和固定，确保管道的牢固和稳定，同时要保证施工现场的整洁。
3.施工检查：施工完成后，需进行管道质量检查，包括管道的连接是否牢固、隔离是否有效、绝缘层是否完好等，确保管道的质量合格。
4.管道维护：管道建设完成后，需建立管道维护的长效管理机制，定期对管道进行巡检和维护，及时发现并排除潜在故障。
通讯工程线路建设方案设计
通讯工程线路建设方案设计一、绪论随着信息技术的迅猛发展，通讯工程线路的建设变得越来越重要。
通讯工程线路连接了用户与用户之间的通讯，其建设质量直接影响了通讯质量和稳定性。
本文将结合通讯工程线路建设的实际情况，设计出一套完善的线路建设方案，以确保通讯工程线路的质量和稳定性。
二、通讯工程线路建设的现状分析1. 通讯工程线路建设的重要性通讯工程线路是信息传输的重要途径，它直接影响着通讯质量和稳定性。
随着信息技术的发展，人们对通讯的需求也越来越大，因此通讯工程线路的建设变得越来越重要。
2. 可利用资源在通讯工程线路建设中，我们可以充分利用地下电缆、微波通讯塔、卫星通讯等资源。
这些资源对于提高通讯工程线路的建设效率和质量具有重要意义。
3. 线路建设的需求随着通讯需求的增加，线路建设的需求也越来越大。
用户对于通讯质量和稳定性的要求也更高，因此线路建设的需求变得越来越迫切。
三、通讯工程线路建设的方案设计1. 线路建设的选址在线路建设的选址上，应充分考虑到用户的需求和通讯覆盖范围，确保线路建设的覆盖面广、通讯质量好。
2. 线路建设的材料选用在线路建设的材料选用上，应注重材料的质量和耐用性，确保线路的使用寿命和质量。
3. 线路建设的施工方式在线路建设的施工方式上，应充分考虑到施工效率和质量，尽可能减少工期和成本，提高线路建设的效率和质量。
4. 线路建设的维护保养在线路建设的维护保养上，应充分考虑到线路的长期使用，采用定期巡检和预防性维护措施，确保线路的稳定和安全。
四、通讯工程线路建设的方案实施1. 线路建设的技术指导在线路建设的技术指导上，应充分考虑到工程的实际情况和用户的需求，采用最先进的技术和设备，确保线路建设的质量和稳定性。
2. 线路建设的管理监督在线路建设的管理监督上，应采用科学的管理方法和有效的监督措施，提高线路建设的管理水平和效率。
3. 线路建设的质量监控在线路建设的质量监控上，应充分考虑到施工的质量和安全，采用严格的质量管理和监控手段，确保线路建设的质量和安全。
通信线路策划书3篇
通信线路策划书3篇篇一《通信线路策划书》一、背景与目标随着信息技术的飞速发展，通信线路的建设和优化对于企业和社会的发展至关重要。
本策划书旨在提供一份全面、可行的通信线路建设方案，以满足企业或组织的通信需求，提高通信质量和效率，降低成本。
二、需求分析1. 用户需求：了解用户的通信需求，包括数据传输量、语音通话需求、视频会议需求等。
2. 网络拓扑：分析现有网络拓扑结构，确定通信线路的接入点和分布位置。
3. 带宽要求：根据用户需求和网络拓扑，确定所需的带宽容量。
4. 可靠性要求：考虑通信线路的可靠性和稳定性，确保业务的连续性。
5. 成本预算：根据需求和预算，合理选择通信线路方案。
三、方案设计1. 有线通信线路：光纤通信：利用光纤作为传输介质，具有带宽大、传输距离远、抗干扰能力强等优点。
双绞线通信：采用双绞线进行数据传输，适用于较短距离的通信需求。
2. 无线通信线路：无线电波通信：利用无线电波进行无线数据传输，适用于短距离或移动设备的通信。
卫星通信：通过卫星提供全球覆盖的通信服务，适用于偏远地区或特殊环境。
四、实施计划1. 线路敷设：根据设计方案，进行通信线路的敷设工作，包括管道铺设、架空线架设等。
2. 设备安装：在通信线路的接入点和节点安装相应的通信设备，如光端机、收发器、基站等。
3. 测试与调试：对通信线路进行测试和调试，确保线路的质量和性能符合要求。
4. 培训与维护：对用户进行通信线路的使用培训，并提供后续的维护服务，确保线路的稳定运行。
五、风险管理1. 线路故障：制定应急预案，确保在通信线路出现故障时能够及时修复。
2. 技术风险：选择成熟的通信技术和设备，降低技术风险。
3. 成本超支：合理控制成本，进行预算管理和变更控制。
六、项目预算1. 设备采购：包括光端机、收发器、基站等设备的采购费用。
2. 线路敷设：根据线路长度和敷设方式计算费用。
3. 工程施工：包括施工人员费用、工具设备租赁费用等。
4. 测试与调试：测试设备和线路的费用。
T-01 通信施工图设计说明
通信施工图设计说明一、工程概况本次设计的XX县XX街南段道路工程为XX街全线的一部分，北端与已建成的XX街、滨河路相接；南端止于长安大道。
本项目是XX县南阳安置点片区主要城市道路，全长0.582公里。
本册为通信部分施工图设计文件。
二、设计依据及规范2.1上阶段初步设计审查批复执行情况上阶段初步设计审查无意见。
2.2主要规范及规程(1)建设方与我院签定的设计合同及委托书。
(2)我院道路部分的施工图设计文件。
(3) 综合管网方案平面图和标准横断面；(4)《地下通信线缆敷设》图集（05X101-2）；(5)《通信管道人孔和管块组群图集》（YDJ-101）；(6)《城市地下通信塑料管道设计规范》（ CECS 165-2004）；(7)《通信管道与通信工程设计规范》（GB50373-2006）；(8)《本地通信线路工程设计规范》（ YD 5137－2005）；(9)《城市工程管线综合规划规范》（ GB 50289-98）；(10)根据道路设计路面高程为水准点。
(三)、设计范围1、本设计为综合管网的通信管廊单项施工设计图。
2、本通信设计为通信土建部分设计，不包括通信电缆的敷设。
四、通信管道建设说明1、通信管道容量设计依据(1)根据设计方案本工程沿道路人行道新建通信管道12孔，地块过街设置9孔，通信管道孔数的确定根据当地各管线单位意见和建设远期规划容量和当地各通信营运商的发展需要，由建设单位经征求各方意见共同确定，并按实际需求容量进行孔数的变动，如需变动，请及时与我院联系。
通信管网的容量及蜂管和PVC波纹管比例，需经管线单位和规划部门同意审批后方可实施。
(2)通信塑料管道的远期规划容量(管孔需要量)应根据业务预测和具体情况分析确定各段管道的孔数，加适量备用管孔，并按每条电(光)缆占用一孔，分别计算确定。
(3)通信管道宜建设在人行道下，如在人行道下无法建设，可建设在慢车道下，不宜建筑在快车道下。
(4)在终期管孔容量过大的宽阔道路上，当规划道路两侧红线之间的距离等于或大于40m时，应在道路两侧修建通信管道或电缆通道，当小于40m时，通信管道应建在用户较多的一侧或根据具体情况建设。
通信电子线路课程设计说明书
目录1 绪论1.1设计的作用和目的通过本课题的设计、调试和仿真，加深对《高频电子线路》理论知识的进一步理解，进一步巩固理论知识，能够建立起无线发射机的整机概念，学会分析电路、设计电路的步骤和方法，了解发射机各单元之间的关系以及相互影响，从而能正确设计、计算调幅发射机的各单元电路：主振级、被调级、推动级、功率放大级、输出匹配网络等。
进一步掌握所学单元电路以及在此基础上，培养自己分析、应用其他电路单元的能力。
同时经过课程设计，要学会查资料、充分利用互联网等一切可利用的学习资源，增强同学们分析问题解决问题的能力，为将来的毕业设计做铺垫，也为将来走向就业岗位打下一定的基础。
1.2设计要求根据要求设计一个小功率调幅发射机。
主要技术指标：◆中心频率： 6f MHz =◆调幅波功率： max 200o P mW ≥◆调制系数： 50%a M ≥◆频率稳定度： 5/10f f -∆≤∂2 调幅发射机的主要性能指标由于调幅发射机实现调幅简便，调制所占的频带窄，并且与之对应的调幅接收设备简单，所以调幅发射机广泛地应用于广播发射。
调幅发射机的主要性能指标如下：● 工作频率范围：调幅制一般适用于中、短波广播通信，其工作频率范围为300kHz~30MHz 。
● 发射功率：一般是指发射机送到天线上的功率。
只有当天线的长度与发射频率的波长可比拟时，天线才能有效地把载波发射出去。
● 调幅系数：调幅系数a m 是调制信号控制载波电压振幅变化的系数，a m 的取值范围为0~1，通常以百分数的形式表示，即0%~100%。
● 非线性失真（包络失真）：调制器的调制特性不能跟调制电压线性变化而引起已调波的包络失真为调幅发射机的非线性失真，一般要求小于10%。
● 线性失真：保持调制电压振幅不变，改变调制频率引起的调幅度特性变化称为线性失真，● 噪声电平：噪声电平是指没有调制信号时，由噪声产生的调制度与信号最大时间的调幅度比，广播发射机的噪声电平要求小于0.1%，一般通信机的噪声电平要求小于1%。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
设计说明一、设计依据1.中国移动淄博分公司《2010年中国移动GSM网配套本地传输网工程》可研的批复。
2.中国移动淄博分公司下达的关于本工程的设计委托书。
3淄博分公司提供的相关资料及淄博邮电勘察规划设计院设计人员现场勘测资料，截止日期为2010年11月8日。
4.会同中国移动淄博分公司相关人员共同商定本工程设计方案。
二、工程概况本工程2010年中国移动淄博GSM网配套本地传输网工程线路安装单项工程。
本单项工程涉及共计18个点。
需要引接光缆的有3个点分别为，张店、周村、临淄本工程引接直埋光缆5.3公里，引接架空光缆2.35公里。
工程总投资.99，国内需要安装的设备费71561.89，建筑安装工程费.37，三、设计范围及内容1. 2010年中国移动淄博GSM网村通配套本地传输网工程线路安装单项工程，光缆线路的敷设安装,测试要符合有关的技术标准, 技术要求, 防护措施。
2.本设计与设备安装单项工程的分工，以光配线架（ODF）为界，光配线架以内（包括尾纤制作，局站设备，电源配置安装）由设备安装单项工程负责，光配线架以外由其它单项工程负责。
四、光缆建设方案及路由选择本光缆线路工程建设方案及路由选择，根据淄博联通分公司光环路建设原则和淄博的现状确定以架空和直埋的敷设方式为主，具体路由按旗、县、区划分，分别叙述如下：1、乐通基站：12芯光缆从机房引出沿原有杆路向西敷设200米然后新建南新建杆路2.05公里至基站。
2、金林：光缆由至乐通AG设备光缆打断后引出沿油田围墙向东敷设1.7公里至查金林基站。
3、朱和基站：12芯光缆从主干光缆上引出（标石195），向东敷设300米后沿原有管穿过铁路然后沿铁路向南敷设五、本工程主要工程量表1、乐通基站工程量表：2GSM网配套本地传输网工程线路安装单项工程2、工程量表：3、基站工程量表：_________________________________________________________________________________________邮电规划设计院有限公司 3六、光缆敷设安装及施工要求1. 管道光缆的敷设要求：光缆布放前应按设计核对光缆占用管孔的位置，并清刷所用管孔。
(1)在选定的管孔中敷设入梅花型7孔塑料子管，子管在两孔中可分别长出10CM，子管布放时连续布放长度不宜超过300米布放中要求牵引速度均匀，最大拉力不应超过子管材料的抗拉强度。
子管在管道中间不应有接头，子管布放完毕后，应安装塑料管堵头。
(2)布放光缆时每个人孔应有人值守，布缆时的牵引力应不超过光缆允许张力的80%，瞬间最大牵引力不应超过光缆允许张力的100%，主要牵引力应加在光缆的加强件（芯）上.。
(3)光缆一次牵引长度一般不宜大于1000米，超过时应采用盘8字分段牵引或中间加辅助牵引。
光缆敷设入管孔或弯时，应采用导引装置或喇叭口保护管，不得损伤光缆外护套。
(4)光缆在人孔内应按使用管孔位置占用对应的托板。
从人孔中直通时，光缆用纵剖塑料管保护后，绑扎在靠近人孔壁的托板上，人孔中有接头时，接头应放在两托架中间的接头盒托架，并与电缆托架连固，余缆沿人孔壁平面式盘绕并用绑扎线固定在电缆托板上。
2.架空吊线敷设安装要求4GSM网配套本地传输网工程线路安装单项工程(1）吊线程式的选用：根据各处跨越的实际情况，杆距在60m以内选用7/2.2吊线，60m至80m杆距选用7/2.6吊线，个别大的长杆档采用两杆距中间新立杆的解决杆距过大问题。
(2）吊线安装木杆采用穿钉夹板法固定，水泥杆用吊线抱箍。
(3）吊线安装位置：吊线安装位置于杆顶40cm处，吊线接续采用另缠法。
(4）吊线加固A终结：终端杆、角深大于15m的角杆，吊线做终结，终结采用夹板法。
B假终结：直线杆档（32档）做假终结。
C杆路坡度变化大于7%的地段，每个杆档内光缆与吊线用皮线绑扎固定5处。
D外角装置：根据杆路转角角深的大小加装吊线辅助装置。
角深在10m-15m以内吊线在内角时，其吊线加辅助装置；角深在5m-10m 的角杆，吊线用4.0mm铁线绑扎。
E吊线安装垂度：表6.1_________________________________________________________________________________________邮电规划设计院有限公司 5F吊线的安装应符合“市内电话线路工程施工及验收技术规范”中的要求。
G架空吊线接地电阻应符合以下要求：表6.33.直埋光缆敷设要求（1）光缆的埋设深度：本工程光缆一般埋深1.2米，过季节河滩埋深1.5米。
（2）挖沟及沟底处理：光缆沟应根据复测位置进行开挖、挖掘到设计基面后，必须在放入光缆之前平整沟底并清除石块和其它物件。
在设计的基础面上出现露头岩石时，必须将其切断，深度约在设计基础面以下10CM，然后用细砂或软土把沟底填到规定设计深度并夯实。
（3）本工程光缆敷设按人工敷设考虑，敷设光缆前应先在底铺一层10CM的细砂或软土。
（4）敷设光缆必须严密组织并专人指挥。
牵引过程中应有好的、联络手段，禁止未经训练的人员络工具的情况下作业。
（5）光缆布放过程中应无扭转。
严禁打小圈、浪涌、踩踏压6GSM网配套本地传输网工程线路安装单项工程光缆等现象发生。
人工抬放时光缆不应出现小于规定曲率半径的弯曲以及拖地、牵引过紧现象。
（6）光缆敷设钢管保护的地方，应有专人在保护管两端传送光缆，保证光缆处护套不受损伤，敷设钢管处，钢管内敷设Ф28塑料子管2根后用油麻沥青封堵钢管两端处。
（7）光缆沟回添：光缆放入沟底光电检测无故障后，先回填15CM厚的碎石或细土，并人工踏平，严禁将石块、砖头、冻土等直接推入沟内覆盖在光缆上面。
回填土应高出地面10CM。
光缆在城市规划区，回填土应分层夯实，一般回填30CM厚夯实一次。
缆沟内回填夯实过程中严禁用铁锹、镐等利器捣固，以免损伤光缆。
（8）光缆预留及接头保护光缆在接头处两侧重叠布放2X5M（包括接头盒内预留光纤长度），预留光缆应妥善盘留再光缆接头坑内。
接头盒处的缆沟底部平整无卵石，先铺10CM厚的细土或砂土并夯实，接头盒就位后上方选回填20CM厚的细土或砂土夯实后上方铺盖4块水泥板保护。
（9）地形高低起伏、坡度变化较大及水线缆的两端均作 S形预留敷设。
（10）标石：光缆线路标石的埋设应符合下列要求：（a）光缆接头、光缆拐弯、同沟敷设光缆的起止点、光缆特殊预留点、与其它电缆交越点，敷设越障碍物地点以及直线段每隔50米处，均应设置普通标石。
光缆接头点应设置监测标石。
_________________________________________________________________________________________邮电规划设计院有限公司7(b) 标石用竖石或钢筋混凝土制作，规格为100X14X14CM，埋深为60CM，出土40CM，标石周围应夯实。
(c) 普通标石应埋设在光缆正上方。
接头处标石应埋设在光缆线路的路由上，标石有文字的一面向光缆接头。
转弯处的标石应埋设在光缆线路的转弯的交叉点上，标石朝向光缆转角较小的一面。
当光缆沿公路敷设间隔不大于100米时，标石应朝向公路。
(d) 标石编号为白底蓝（或黑）漆正楷字，字体端正，表面整洁。
编号应根据传输方向，自A端向B端方向排列。
(e) 标石编号及符合《电信网光纤数字传输系统工程施工及验收暂行技术规定》第5.3.8条第8款规定。
4.局内光缆的敷设安装要求(1)局内光缆所经各承托铁架处需要塑料软管保护，并绑扎固定。
严禁与其它通信电缆重叠挤压。
光缆在终端站预留30米。
(2)进入机房的光缆需套Φ20PVC阻燃软管保护。
局内预留光缆分别盘留固定在铁架上。
5.光缆敷设安装一般要求(1) 敷设光缆必须严密组织并有专人指挥，牵引过程中应有良好的联络手段，禁止未经训练的人员上岗和无联络工具的情况下作业。
(2)光缆布放过程中应无扭转，严禁打小圈、浪涌、踩踏、碾压光缆等现象发生，人工抬放时光缆不应出现小于规定曲率半径的弯曲以及拖地、牵引过紧现象。
(3)光缆敷设钢管、塑料管保护的地方，应有专人在保护管两端8GSM网配套本地传输网工程线路安装单项工程传送光缆，保证光缆外护套不受损伤。
(4)光缆布放完毕后，应检查光纤是否完好，光缆端头应做密封防潮处理，不得浸水。
5. 光缆接续技术的要求(1)光缆接续采用熔接法，接头盒内盘留的尾纤应满足日常维护中三次接续的需要。
(2)光缆接头盒应采用密封防水结构，并具有防腐蚀和一定抗压、抗拉、抗冲击能力，保证不漏气漏潮。
(3)光缆的加强芯在接头盒内不做连接，但与接头盒应有强度上的可靠连接。
(4)光缆接续平均衰耗≤0.028dB/km七、光纤光缆主要技术要求1. 光缆内的光纤（1）光缆采用CCITT建议推荐使用的G.652单模光纤，被复层采用松套结构。
（2）最佳工作波长：1310nm或1550nm（3）模场直径：；标称9.5um，偏差不超过±5%。
（4）包层直径：；标称125 um ，偏差不超过±3%。
（5）模场同心度：不大于1um（6）模场不圆度：不大于6%（7）包层不圆度：不大于1%（8）截止波长：1100~1280nm（在2m光纤上测试）或Λcc〈1270nm（20m光缆+2m光纤上测试）（9）光纤衰减常数1310nm窗口_________________________________________________________________________________________邮电规划设计院有限公司9平均值：≤0.35dB/Km最大值≤0.37dB/Km (1285~1330nm波长范围内与1310 nm波长上衰耗的增加量小于0..03 dB/Km)1550 nm窗口平均值：≤0.22dB/Km最大值≤0.25dB/Km 1550nm波长宏弯损耗特性: 以37.5mm为半径,松绕100圈,衰耗增加最小于0.4dB.（10）最大色散系数在1288~1339 nm波长范围内≤3.5Ps/nm.Km在1525～1575 nm波长范围内≤18Ps/nm.Km2. 光缆（1）光缆内的光纤为12芯一种。
缆芯采用松套结构、缆内无铜线对。
（2）光缆的工作环境温度：-40℃~+50℃（3）光纤识别标志光缆内的光纤应采用全色谱来识别，具体的色谱排列在有关的光缆产品标准中规定。
用于识别的标志可以是全染的单色，也可以是印成色带或环的单色或复色。
光纤色标应鲜明，在安装或运行中可能遇到的温度不应退色，并应不迁染到相邻的光缆元件上。
（4）光缆的护层结构：10GSM网配套本地传输网工程线路安装单项工程（5）外护层PE厚度要求架空光缆其它光缆标称值: 2.5mm 标称值: 2.0mm任一截面上平均值:≥2.4 mm 任一截面上平均值:≥1.9mm任一截面上最小值:≥2.35 mm 任一截面上最小值:≥1.85mm(6) 钢带及铝带的搭接宽度应大于5 mm(7) 光缆的抗拉抗压机械强度:(8) 光缆允许的曲率半径: (表中:D-光缆外径)在上表条件下光缆的各项特殊性不受影响。
