涵洞沉降缝及防水层技术交底一、背景涵洞为公路交通建设中的重要配套工程，通常位于高速公路、城市道路等交通要道上。
随着社会发展和城市化进程加速，涵洞建设越来越多，也对涵洞建设质量提出了更高的要求。
而涵洞建设中涉及的沉降缝及防水层的设计施工，也是影响涵洞质量和使用寿命的关键环节。
本文将对涵洞沉降缝及防水层的技术交底进行详细阐述，以实现涵洞建设的高质量完工。
二、涵洞沉降缝设计和施工涵洞的沉降缝设计是为了解决地面和涵洞的沉降不一致，避免涵洞在沉降不平衡时发生结构破坏。
沉降缝的施工应坚持“精、细、严、实”的原则，具体包括以下内容：1.沉降缝的位置应选择在伸缩缝位移的最大值处，以缩小位移量，同时也应与桥梁、隧道的连接处要对接好，以减小结构变形。
2.沉降缝的材料及尺寸应根据实际情况灵活选择，同时还要注意控制温度差和位移量的大小，以确保沉降缝的正常工作。
3.各组沉降缝之间应保证有足够的接触面积，以确保良好的传力效果。
4.沉降缝的安装和固定应注意接缝的平整性，且与涵洞墙体的整体施工要保持一致，以保证涵洞总体的美观性和安全性。
三、涵洞防水层设计和施工涵洞防水层的设计和施工有着非常重要的意义，可以有效地防止地下水、雨水渗透进入涵洞内部，保障涵洞的安全使用。
防水层施工应从以下方面入手：1.材料选择：防水层有多种材料可选择，如卷材、涂料等。
应根据实际需要选取材料，并注意材料之间的兼容性和可靠性。
2.防水层厚度：应根据施工环境和实际要求，确认防水层的最佳厚度，避免过薄或过厚的情况出现。
3.施工工艺：防水层的施工应该要杜绝裂缝、断点的存在，同时要保证作业面的平整性和接头的牢固性。
4.防水层的检验：防水层施工后应进行检验，确认其质量和完整性，以满足使用和使用寿命的要求。
四、涵洞沉降缝和防水层的质量控制涵洞沉降缝和防水层的质量控制直接影响到涵洞使用寿命和安全性。
在施工过程中，应加强质量控制，确保涵洞沉降缝和防水层的质量，具体包括以下措施：1.对施工工艺进行质量监控，加强现场监测和管理，防止建筑材料的损耗和浪费。
涵洞施工技术交底
(1)主控项目
砌体原材料和砌筑的检验必须符合现行《铁路混凝土与砌体工程施工质量验收标准》（TB10424—2010）相关规定。
(2)一般项目
①砌体表面应砂浆饱满，砌缝整齐，宽度和错缝距离符合规定，无脱落和裂纹，沉降缝整齐垂直，上下贯通，泄水孔坡度向外，无堵塞现象。
②砌体附属工程的允许偏差和检验方法
基础侧面横向布设2排Φ50钢管（一排2根钢管），作为横向支撑，排距60cm；横向钢管内侧按间距1.2m布设纵向钢管，钢管交接处采用旋转式扣件进行连接加固，将基础模板拼接成一个封闭的整体，为确保其稳定性，并用钢管进行斜支撑。
涵身外模采用定制的67mm厚钢模板进行安装，考虑到涵洞净高、净宽均不相等，其涵身内侧采用定型钢模板进行拼装（1.5的模板规格长度）。内模纵向采用双拼钢管加蝴蝶卡进行支撑加固，其间距为60cm；横向采用60cm间距的双排钢管进行加固，内模、外模采用拉杆进行连接加固，并于钢管斜支撑进行外模加固；顶板底部钢模板，底部采用钢管、顶托、底托进行连接加固，钢管搭设应符合以下规定。
2、1主要工程数量表
主要工程数量见下表
序号
里程
孔径
涵长（横延米）
类型
备注
1
DKxxx+739.18
1-1.50m框架
20.30
钢筋混凝土框架涵
新建
2
DKxxx+034.00
1-1.50m框架
40.09
钢筋混凝土框架涵
新建
3
DKxxx+329.48
1-3.00m框架
51.97
钢筋混凝土框架涵
新建
4
DKxxx+496.25
当模板符合拆除的条件后，应按设计要求的程序及措施进行，并应符合下列规定：
涵洞施工技术交底

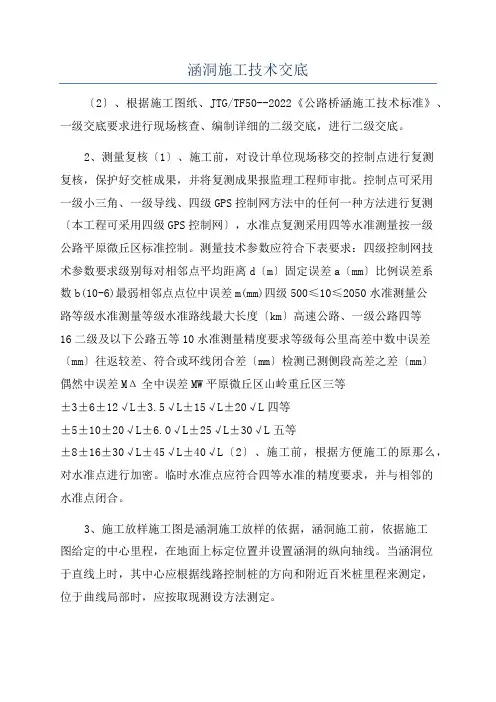

涵洞施工技术交底〔2〕、根据施工图纸、JTG/TF50--2022《公路桥涵施工技术标准》、一级交底要求进行现场核查、编制详细的二级交底，进行二级交底。
2、测量复核〔1〕、施工前，对设计单位现场移交的控制点进行复测复核，保护好交桩成果，并将复测成果报监理工程师审批。
控制点可采用一级小三角、一级导线、四级GPS控制网方法中的任何一种方法进行复测〔本工程可采用四级GPS控制网〕，水准点复测采用四等水准测量按一级公路平原微丘区标准控制。
测量技术参数应符合下表要求：四级控制网技术参数要求级别每对相邻点平均距离d〔m〕固定误差a〔mm〕比例误差系数b(10-6)最弱相邻点点位中误差m(mm)四级500≤10≤2050水准测量公路等级水准测量等级水准路线最大长度〔km〕高速公路、一级公路四等16二级及以下公路五等10水准测量精度要求等级每公里高差中数中误差〔mm〕往返较差、符合或环线闭合差〔mm〕检测已测侧段高差之差〔mm〕偶然中误差MΔ全中误差MW平原微丘区山岭重丘区三等±3±6±12√L±3.5√L±15√L±20√L四等±5±10±20√L±6.O√L±25√L±30√L五等±8±16±30√L±45√L±40√L〔2〕、施工前，根据方便施工的原那么，对水准点进行加密。
临时水准点应符合四等水准的精度要求，并与相邻的水准点闭合。
3、施工放样施工图是涵洞施工放样的依据，涵洞施工前，依据施工图给定的中心里程，在地面上标定位置并设置涵洞的纵向轴线。
当涵洞位于直线上时，其中心应根据线路控制桩的方向和附近百米桩里程来测定，位于曲线局部时，应按取现测设方法测定。
涵洞轴线确定后量出上下游涵长，考虑进出水口是否顺畅，当无需改善时，用小木桩标定涵端，用大木桩控制涵洞轴线，并以轴线为基准测定基坑和根底在平面上的所有尺寸，用木桩标出。
涵洞_防水技术交底
涵洞防水技术交底施工单位：中铁二十二局集团有限公司合同号：监理单位：江西交通咨询公司编号：单位工程路基工程分项工程施工内容涵洞防水层施工交底依据：设计图纸；施工图纸；《公路桥涵设计通用规范》；《公路桥涵施工技术规范》；《两阶段施工图纸》涵洞防水层施工一、涵洞防水范围1、所有沉降缝、盖板缝都应做三油两毡处理。
2、基础顶以上涵洞两侧、涵洞顶均涂两层沥青。
3、沉降缝内、外、顶三侧均做防水，沉降缝内侧采用沥青麻絮填塞，外侧、顶侧做三油两毡处理，油毡宽50cm，缝两边各25cm，首先涂一层沥青，然后铺一层毛毡，再涂刷第二层沥青，依次类推。
4、八字墙外侧及八字墙与台身沉降缝之间。
二、沉降缝处理沉降缝处填塞沥青麻絮，麻絮必须浸渍沥青后填塞，填塞深度不低于5cm，且内外侧全部填塞，使基础、涵台全断面贯通，上下顺直不得交错。
三、盖板缝处理盖板安装完成后，台背与盖板间2cm缝应采用M30水泥砂浆均匀填充，然后做三油两毡处理。
四、防水层台身两侧及盖板顶采用满涂沥青两层，两层厚度不得小于0.3cm。
五、熬制沥青1、熬炼沥青时必须遵守安全操作规程。
熬炼地点应选择较平坦处，与易燃可燃液体贮罐间距不得小于50米，与易燃可燃材料露天货物堆垛间距不得小于40米，与四周其它建筑房屋最少要保持10米以上的间距，并将10米以内的可燃物打扫干净，避免因熬炼沥青起火而造成大的损失。
2、熬炼的锅灶要设在建筑物的下风方向，不允许设在高压线下面和简易工棚内。
熬炼锅灶要坚实稳固，不得有裂缝漏洞，靠近火门的锅沿应高出18－24厘米或砌一道隔火墙，避免灶内明火窜出引燃沥青。
3、沥青熬炼中应有专人值班，要勤搅拌。
在锅灶设计上可采用“死锅活灶”的方法，以便于随时撤出火源，以控制和调节温度。
熬炼的火炉中不得投入沥青或其他易燃油料，以免造成火焰猛窜引起火灾。
4、锅内沥青不要装得太满，加入的沥青应为锅容量的80％以下，以免沥青膨胀沸腾时溢出。
对含水分较多的沥青要一点一点地慢慢加，严防把冷沥青加得过多、过快、过急而引起沥青喷溅。
涵洞施工技术交底(注意事项)

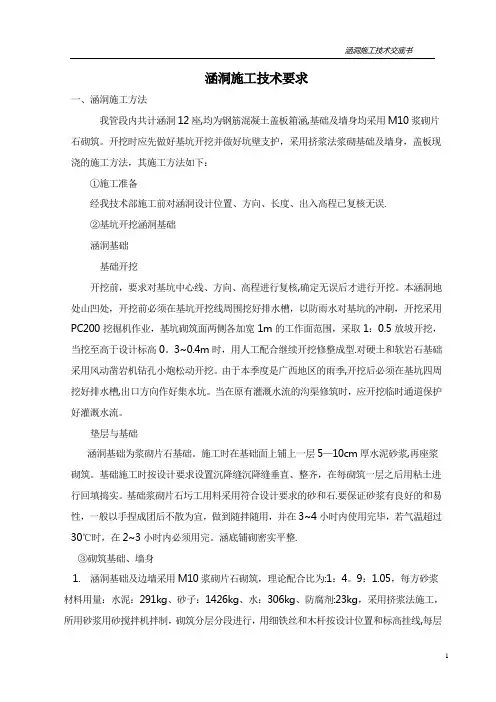

涵洞施工技术要求一、涵洞施工方法我管段内共计涵洞12座,均为钢筋混凝土盖板箱涵,基础及墙身均采用M10浆砌片石砌筑。
开挖时应先做好基坑开挖并做好坑壁支护，采用挤浆法浆砌基础及墙身，盖板现浇的施工方法，其施工方法如下：①施工准备经我技术部施工前对涵洞设计位置、方向、长度、出入高程已复核无误.②基坑开挖涵洞基础涵洞基础基础开挖开挖前，要求对基坑中心线、方向、高程进行复核,确定无误后才进行开挖。
本涵洞地处山凹处，开挖前必须在基坑开挖线周围挖好排水槽，以防雨水对基坑的冲刷，开挖采用PC200挖掘机作业，基坑砌筑面两侧各加宽1m的工作面范围，采取1：0.5放坡开挖，当挖至高于设计标高0。
3~0.4m时，用人工配合继续开挖修整成型.对硬土和软岩石基础采用风动凿岩机钻孔小炮松动开挖。
由于本季度是广西地区的雨季,开挖后必须在基坑四周挖好排水槽,出口方向作好集水坑。
当在原有灌溉水流的沟渠修筑时，应开挖临时通道保护好灌溉水流。
垫层与基础涵洞基础为浆砌片石基础。
施工时在基础面上铺上一层5—10cm厚水泥砂浆,再座浆砌筑。
基础施工时按设计要求设置沉降缝沉降缝垂直、整齐，在每砌筑一层之后用粘土进行回填捣实。
基础浆砌片石圬工用料采用符合设计要求的砂和石.要保证砂浆有良好的和易性，一般以手捏成团后不散为宜，做到随拌随用，并在3~4小时内使用完毕，若气温超过30℃时，在2~3小时内必须用完。
涵底铺砌密实平整.③砌筑基础、墙身1. 涵洞基础及边墙采用M10浆砌片石砌筑，理论配合比为:1：4。
9：1.05，每方砂浆材料用量：水泥：291kg、砂子：1426kg、水：306kg、防腐剂:23kg，采用挤浆法施工，所用砂浆用砂搅拌机拌制，砌筑分层分段进行，用细铁丝和木杆按设计位置和标高挂线,每层30cm~50cm。
先砌角石,然后砌边石或面石,最后才填腹石。
面石和角石要选择表面较平、尺寸较大的石块，片石大面朝下，浆砌时长短相间并里层石块咬紧，上下层竖缝错开距离不小于8cm。
涵洞防水施工
本技术交底执行：《高速铁路桥涵工程施工质量验收标准》TB10752-2010《框构、涵洞防水体系构造图（叁桥通（2010）8066）》一、总体施工组织安排本区段内过渡段计划开工日期为：2011年5月30日，于2011年6月30日完成，共计施工天数为30天。
二、各工序技术交底1防水体系的组成：⑴顶面：高聚物改性沥青防水卷材+C40细石聚丙烯腈纤维混凝土保护层6cm。
⑵侧墙：2mm厚聚氨脂防水涂料⑶沉降缝防水：沉降缝防水采用快速膨胀型遇水膨胀橡胶止水条+双组份聚硫嵌缝膏。
同时，沉降缝外侧均设置50cm宽高聚物改性沥青防水卷材。
2、材料⑴高聚物改性沥青防水卷材、高聚物改性沥青基层处理剂、高聚物沥青密封膏、聚氨脂防水涂料、快速膨胀型遇水膨胀橡胶止水条、双组份聚硫嵌缝膏等材料的技术要求均应满足《客运专线桥梁混凝土桥面防水层暂行技术条件（修订版）》（科技基【2007】56号）的规定。
⑵C40细石聚丙烯腈纤维混凝土原材料配合比、混凝土拌合、浇筑和养护应符合《客运专线桥梁混凝土桥面防水层暂行技术条件（修订版）》（科技基【2007】56号）的要求。
①水泥采用强度等级42.5普通硅酸盐水泥。
②细骨料：中砂，粒径小于1mm。
级配应符合《普通混凝土用砂标准及检验方法》JGJ52中的规定。
③粗骨料：最大粒径10mm的碎石，其质量应符合《普通混凝土用碎石或卵石质量标准及检验方法》JGJ53中规定。
④聚丙烯腈纤维质量应符合《纤维混凝土结构技术规程》CECS38 2004的规定。
⑤每立方米混凝土中聚丙烯腈纤维的掺量为1kg。
⑥拌制合养护混凝土用水应符合《混凝土拌合用水标准》JGJ63的要求。
2、工艺流程涵洞防水层施工工艺图见附图。
3、防水层施工⑴混凝土基层表面处理①基层表面应平整、均匀一致，其平整度用1m直尺检查，空隙只允许平缓变化，且不大于3mm。
②基层应做到坚实、干燥清洁、平整、无尖锐异物，不起砂、不起皮及无凹凸不平现象。
涵洞技术交底
振捣时不得碰撞模板、钢筋和预埋部件；每一振点的振捣延续时间宜为20～30s，以混凝土不再沉落，不出现气泡，表面呈现浮浆为度。但不得超振，避免降低混凝土的含气量。
10安全措施注意事项
1、严格贯彻和执行国家有关安全生产法律法规，加强职工安全生产意识的学习和教育，牢固树立“安全第一”的思想，坚持“安全生产、预防为主”的方针。
2、严格执行交接班制度，坚持工前安全讲话、工中安全检查、工后安全评比的“三工制”活动。
3、施工过程中，所有施工人员必须按规定穿戴个人防护用品，佩戴安全帽，遵守劳动纪律，严格按规章操作。
（4）混凝土浇筑时的自由倾落高度不得大于2米，当大于2米时，采用滑槽入模。
交底
复核
接收
技术交底记录
工程名称
涵洞工程
分部（分项）
工程
框构涵洞（GDK246+227.81）
交底项目
基础、涵身、防水
图纸名称、图号
吉珲施涵-228-1
（5）混凝土浇筑要连续进行。当因故间歇时，不得超过0.5h；当允许间歇已超过时，要按浇筑中断处理，同时要留置施工缝，并作出记录。施工缝的平面要与结构的轴线相垂直，施工缝处应埋入适量的接茬钢筋，接茬钢筋长度要求50cm以上、并且两头带有弯钩，体积露出前层混凝土外一半左右。
技术交底记录
时间：
工程名称
涵洞工程
分部（分项）
工程
框构涵洞（GDK246+227.81）
交底项目
基础、涵身、防水
图纸名称、图号
吉珲施涵-228-1
涵洞防水层技术交底
为了保证防水层的铺设质量，在涂刷防水涂料前还必须对已处理合格的基层进行干燥检查。基层干燥鉴别的方法可凭经验、肉眼观察，也可用吹风机加热的方法。在确认基层干燥后，按卷材宽度、搭接要求弹出每幅卷材的铺贴边线，然后将基面清理干净进行防水涂料搅拌、涂刷。
防水涂料必须按产品使用说明进行称量配比，将A、B两组份倒入干燥洁净的搅拌器中，防水涂料应搅拌均匀，根据天气情况、原材料的稠度不同，一般搅拌约3~5分钟，搅拌至混合液发亮视为搅匀，每次搅拌量以30kg为宜。防水涂料每次从搅拌结束至涂刷完毕最迟不宜超过20分钟。将搅拌均匀的防水涂料沿铺贴卷材的轴线方向根据用料量将涂料均匀倒出，涂刷人员跨倒出的涂料用长约25cm、高约15cm的橡胶刮板在事先弹出的涂料涂刷边线范围内均匀涂刷，涂刷人员边后退边涂刷，刮板以“S”形轨迹运行，涂刷时厚度应符合要求不得漏刷，涂刷过程中随时检查涂刷厚度，厚度不够时补料刷均匀，涂刷厚度为1.5 mm，前后两次的涂层应接好茬。
沉降缝外侧所贴防水带为薄膜加筋防水卷材，H≤1.0m时可用氯化聚乙烯防水卷材。
二、盖板涵《肆桥5009》
采用甲种防水层和丙种防水层，甲种防水层采用氯丁胶乳沥青防水涂料和玻璃丝纤维布“二布四涂”，丙种防水层为涂两层氯丁胶乳沥青防水涂料。
“二布四涂”即清理基层→刮一层氯丁胶乳沥青涂料→贴一层玻璃丝纤维布--→刮一层氯丁胶乳沥青涂料→再贴一层玻璃丝纤维布--→涂二遍氯丁胶乳沥青防水涂料
3.1.4、备好JS-18阻燃防水卷材、JS-18环保型防水涂料、圆形防水涂料拌合桶、220V电源、手枪式搅拌器、量具、刮板等。
3.1.5、JS-18环保型防水涂料必须按产品使用说明进行配比，每次搅拌以30kg为宜。
3.1.6、JS-18环保型防水涂料应搅拌均匀，搅拌时间约3～5分钟，搅拌至甲、乙两组份的混合液体色泽均匀发亮。
