亲水作用色谱柱的基本性能评价及应用举例
亲水反应离子交换色谱柱
亲水反应离子交换色谱柱亲水反应离子交换色谱柱是一种广泛应用于生化分析领域的柱技术，它的原理是利用柱中具有大量亲水性的疏水交联基团与化合物之间的亲水性交换作用，达到物质的分离和纯化。
此技术在生化领域中的应用很广泛，特别是在单核苷酸组成分析、蛋白质分析、糖蛋白和多肽的序列分析等方面具有非常重要的应用价值。
亲水反应离子交换色谱柱的原理亲水反应离子交换色谱柱的分离原理主要是基于分子之间的亲水性和静电相互作用。
在柱中的大量亲水性基团与离子交换基团之间形成的静电相互作用可以使分子在柱中的迁移速率发生变化。
离子交换柱通常需要一些离子交换基团，而亲水性反应离子交换柱则需要一些亲水性基团。
在柱中，离子交换基团会吸附分子，同时亲水性基团又会增强分子之间的静电相互作用。
这种相互作用让化合物之间的距离变得更远，从而有助于分子的分离和纯化。
亲水反应离子交换色谱柱的优点亲水反应离子交换色谱柱具有许多优点，它们使该技术成为生化领域中的标准技术之一。
1.高效性：亲水反应离子交换柱具有很高的分离效率，这是由于其大量亲水性基团和交联基团可以提供更多的吸附点，以提高分离的效率。
2.高抗噪性：亲水反应离子交换色谱柱具有高抗噪声的优点，这是由于该技术可以使用高盐浓度和酸碱浓度来消除杂质和干扰物，从而提高分离的准确性。
3.宽动态范围：亲水反应离子交换柱还具有广泛的动态范围，从低到高都可以用于分离，这种范围很适合分析高压液相色谱法(HPLC)分离和分析。
4.选择性：亲水反应离子交换色谱柱可以具有高度的选择性，因为其吸附、交换和配位能力可以帮助识别和分离类似分子之间的差异，使分离更为精准。
5.多样性：亲水反应离子交换柱还可以通过交联程度、孔径大小、离子交换基团类型和数量等多种方式进行设计和定制，以适合特定的应用需求。
亲水反应离子交换色谱柱的应用亲水反应离子交换柱在生化分析和物质分离方面有着广泛的应用。
在DNA和RNA分析方面，该技术已逐步取代了传统的聚丙烯酰胺凝胶电泳技术，并成为核酸分析中的标准技术。
亲水作用色谱HILIC实用指南
指导与应用手册· 1亲水作用色谱 HILIC实用指南指导与应用手册2 · HILIC实用指南亲水作用色谱(HILIC)实用指南原著作书名:A Practical Guide to HILIC原著作者:Patrik Appelblad, Tobias Jonsson, Einar Pontén, Camilla Viklund and Wen Jiang中文版编辑：Wen Jiang (江文）ISBN 978-91-631-8370-6瑞典SeQuant AB出版, 地址: Box 7956, 907 19 Umeå, Sweden.版权所有© 2005-2008, SeQuant AB2008年2月第一版，第一次印刷，瑞典于默奥(Umeå)修订及额外资料可以在Merck SeQuant公司网页上找到，网址。
如有其它问题及信息反馈，请与info@联系。
HILIC实用指南–指导与应用手册引言本手册旨在介绍一种适用于分析强极性和强亲水化合物的液相色谱分析方法–亲水作用液相色谱(H ydrophilic I nteraction Li quid C hromatography，HILIC)。
主要介绍HILIC的基本理论和该分离模式下的一些实际问题，同时给读者介绍瑞典SeQuant 公司的ZIC ®-HILIC(硅胶基质)和ZIC ®-p HILIC(聚合物基质) 两性离子液相色谱柱(见图1)，以及使用这两种色谱柱分析不同类型亲水化合物的应用实例。
您也会从本手册中获得该类色谱和其他方面的色谱知识。
图1 ZIC ®-HILIC和ZIC ®-p HILIC两性离子固定相的官能团如果本手册不能解决您的HILIC 问题，SeQuant愿为你提供进一步帮助。
首先，建议您登陆SeQuant 公司网站主页()，从那您能找到关于我们产品的最新文献资料、应用报告和技术数据。
亲水多孔硅胶色谱柱
亲水多孔硅胶色谱柱柱床填充：亲水多孔硅胶（HILIC）色谱柱以其独特的分离机制在色谱领域得到了广泛的应用。
它是一种新型的色谱柱填充材料，能够有效地分离亲水性物质，广泛适用于分析和生物药物制剂的固定相。
亲水多孔硅胶填充物的独特性能使其在分析和制备中具有重要的应用价值。
亲水多孔硅胶色谱柱由一种多孔性硅胶基质组成，具有大的表面积和优异的亲水性能。
柱床填充物的多孔结构可以提供更大的分析表面积，使样品充分与固定相接触，有利于分析物的吸附和分离。
亲水多孔硅胶材料的亲水性能可以与溶液中的亲水性溶剂相互作用，从而实现分析物的选择性分离。
分离机理：亲水多孔硅胶色谱柱的分离机理是基于静电和极性相互作用的。
亲水性化合物在亲水多孔硅胶上发生吸附，而疏水性化合物则迅速通过柱床。
这种分离机理可以用于分离多种亲水性物质，如醇类、酚类、胺类等。
应用领域：亲水多孔硅胶色谱柱在药物分析、环境监测、食品安全等领域具有广泛的应用。
在药物分析中，亲水多孔硅胶色谱柱可以用于分离和定量分析亲水性物质，如抗生素、植物提取物等。
在环境监测中，亲水多孔硅胶色谱柱常用于分离和测定水中的有机污染物，如酚类、抗生素、农药等。
在食品安全领域，亲水多孔硅胶色谱柱可以用于检测食品中的添加剂、农药残留等亲水性物质。
优点：亲水多孔硅胶色谱柱具有以下几个优点。
首先，它的静电和极性相互作用机理适用于各种类型的亲水性化合物分离。
其次，亲水多孔硅胶色谱柱具有优异的选择性和分离效能，能够有效地分离复杂样品。
此外，亲水多孔硅胶色谱柱具有较大的样品容量和较好的重复性，可满足分析研究的需要。
总结：亲水多孔硅胶色谱柱是一种用于分离亲水性物质的重要工具，其独特的分离机理和优异的性能在多个领域得到了广泛的应用。
随着科学技术的不断发展和进步，亲水多孔硅胶色谱柱的分离效能和选择性还将进一步提高，为各种样品的分离和分析提供更好的解决方案。
亲水作用(Hilic)色谱简介,以及和正相色谱相、反相色谱比较
亲水作用（H i l i c）色谱，有时被称为“含水正相色谱”，有时又被称为“反反相色谱”，简单来说，是极性的固定相和极性的流动相组成，参考表1，在固定相方面，看似和正相色谱一样，那么，同一款色谱柱是否既可以用于正相色谱，又可以用于H i l i c色谱？在流动相方面，和反相色谱接近，那两种模式保留行为和流动相对保留的影响规律有什么差异？你对H i l i c色谱是否也疑惑重重？接下来让我们一起揭开亲水作用（H i l i c）色谱的神秘面纱吧。
表1 反相、正相、Hilic色谱对比一、Hilic简介1.1流动相在大多数的Hilic分离中，采用的流动相为含有少量水/缓冲液与有机相混合（典型的是乙腈），水的比例为3%-40%之间。
水的比例不低于3%是由于Hilic色谱的保留机理决定的，普遍认为Hilic色谱流动相中的水会被吸附到极性固定相的表面形成水膜，然后分析物在水膜和流动相之间进行液液分配作用，加上极性官能团和固定相之间的氢键作用力，离子官能团之间的静电作用力等，实现被分析物的保留。
水膜的作用非常重要，所以Hilic流动相中至少含有3%的水。
当水的比例大于40%时，保留一般很弱（k≈0）。
1.2固定相应用于Hilic色谱的固定相有：纯硅胶柱、氨基柱、二醇基柱、酰胺基柱等。
纯硅胶柱有固定相不易流失的优点，在使用CAD、ELSD和LC-MS检测器时，最受欢迎；氨基柱，在Hilic 色谱中的应用，特别适合碳水化合物（糖类）分离；二醇基柱，亲水性很好，可以提供不同的选择性。
二、Hilic和正相色谱相比2.1固定相的区别同样是Silica，NH2，Diol柱，与用于正相色谱中的色谱柱不同，专为Hilic色谱设计的色谱柱，可以用于水/有机物的流动相中，换句话说，Hilic色谱对固定相的耐水性要求更高，否则会因固定相的水解，出现基线噪音大、色谱柱寿命短等问题。
所以用于正相色谱中的色谱柱，不一定能用于Hilic色谱。
色谱柱作用

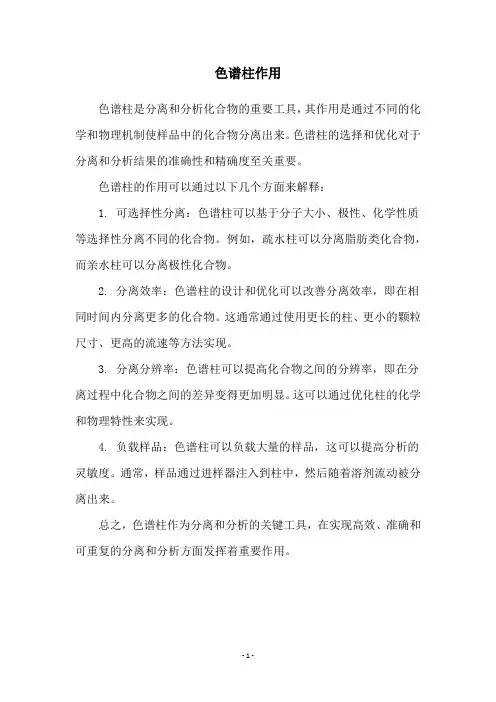

色谱柱作用
色谱柱是分离和分析化合物的重要工具，其作用是通过不同的化学和物理机制使样品中的化合物分离出来。
色谱柱的选择和优化对于分离和分析结果的准确性和精确度至关重要。
色谱柱的作用可以通过以下几个方面来解释：
1. 可选择性分离：色谱柱可以基于分子大小、极性、化学性质等选择性分离不同的化合物。
例如，疏水柱可以分离脂肪类化合物，而亲水柱可以分离极性化合物。
2. 分离效率：色谱柱的设计和优化可以改善分离效率，即在相同时间内分离更多的化合物。
这通常通过使用更长的柱、更小的颗粒尺寸、更高的流速等方法实现。
3. 分离分辨率：色谱柱可以提高化合物之间的分辨率，即在分离过程中化合物之间的差异变得更加明显。
这可以通过优化柱的化学和物理特性来实现。
4. 负载样品：色谱柱可以负载大量的样品，这可以提高分析的灵敏度。
通常，样品通过进样器注入到柱中，然后随着溶剂流动被分离出来。
总之，色谱柱作为分离和分析的关键工具，在实现高效、准确和可重复的分离和分析方面发挥着重要作用。
- 1 -。

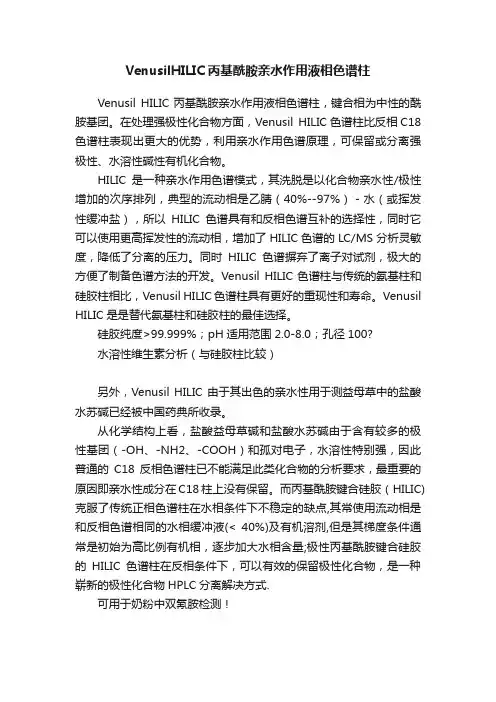

VenusilHILIC丙基酰胺亲水作用液相色谱柱
VenusilHILIC丙基酰胺亲水作用液相色谱柱Venusil HILIC丙基酰胺亲水作用液相色谱柱，键合相为中性的酰胺基团。
在处理强极性化合物方面，Venusil HILIC色谱柱比反相C18色谱柱表现出更大的优势，利用亲水作用色谱原理，可保留或分离强极性、水溶性碱性有机化合物。
HILIC是一种亲水作用色谱模式，其洗脱是以化合物亲水性/极性增加的次序排列，典型的流动相是乙腈（40%--97%）－水（或挥发性缓冲盐），所以HILIC色谱具有和反相色谱互补的选择性，同时它可以使用更高挥发性的流动相，增加了HILIC色谱的LC/MS分析灵敏度，降低了分离的压力。
同时HILIC色谱摒弃了离子对试剂，极大的方便了制备色谱方法的开发。
Venusil HILIC色谱柱与传统的氨基柱和硅胶柱相比，Venusil HILIC色谱柱具有更好的重现性和寿命。
Venusil HILIC是是替代氨基柱和硅胶柱的最佳选择。
硅胶纯度>99.999%；pH适用范围2.0-8.0；孔径100?水溶性维生素分析（与硅胶柱比较）另外，Venusil HILIC 由于其出色的亲水性用于测益母草中的盐酸水苏碱已经被中国药典所收录。
从化学结构上看，盐酸益母草碱和盐酸水苏碱由于含有较多的极性基团（-OH、-NH2、-COOH）和孤对电子，水溶性特别强，因此普通的C18反相色谱柱已不能满足此类化合物的分析要求，最重要的原因即亲水性成分在C18柱上没有保留。
而丙基酰胺键合硅胶（HILIC)克服了传统正相色谱柱在水相条件下不稳定的缺点,其常使用流动相是和反相色谱相同的水相缓冲液(< 40%)及有机溶剂,但是其梯度条件通常是初始为高比例有机相，逐步加大水相含量;极性丙基酰胺键合硅胶的HILIC色谱柱在反相条件下，可以有效的保留极性化合物，是一种崭新的极性化合物HPLC分离解决方式.可用于奶粉中双氰胺检测！。
一种亲水性毛细管液相色谱整体柱的制备及应用
１９７３年，Ｉｓｈｉｉ等【３Ｊ用湿法填装聚四氟乙烯柱管的微填充柱，在自制的微柱液相系统 上成功地分离了多环芳烃化合物。１９７６年，Ｓｃｏｔｔ和Ｋｕｅｒｃａ等【４】用改装的紫外检测器（检 测池为２．４肛Ｌ），在１０
ｉｎ×１．０ ｍｍ
Ｉ．Ｄ的色谱柱上分离了一系列烷基苯。同年，日本
ＪＡＳＣＯ公司推出了第一台商品微柱液相色谱系统，这些标志着微柱液相色谱进入了一 个新的发展时期。在接下来的近十年的时间里，以Ｉｓｈｉｉ，Ｎｏｖｏｔｏｎｙ，Ｙａｎｇ和Ｓｃｏｔｔ为代 表的科研小组在微柱液相色谱领域的研究十分活跃。在１９８４到１９８５年间，出版了三本 专著【５．７ｌ并且发表了大量综述性文章【８－１０１。１９９０年９月在日本神户召开了第十二届国际毛 细管色谱会议，详细讨论了常规液相转换为微柱液相所涉及的技术问题。 ９０年代以来，随着分离科学与技术的发展，特别是电子工业和微制造业的进步，为 分析仪器微型化注入了新的生命力。微型分析仪器能减少仪器的重量、体积、物耗与能 耗，提高稳定性和响应速度，降低了制造成本。微制造技术于７０年代术渗透入微型气 相色谱仪器研究领域，于８０年代中期在气相色谱微型化方面取得成功，这种理念和技 术又迅速扩展到色谱仪器的其他方面和整个分析仪器领域。近年来，微型液相色谱的研 究也得到迅速发展【１１。。毛细管色谱柱是微分离分析的核心，也是毛细管分析技术的瓶颈。 作为分离的场所和工具，色谱柱性能的优劣，从根本上决定了分离效果的好坏。因此， 有人将色谱柱誉为色谱仪的心脏，应是当之无愧的。发生在色谱柱中的分离过程，受热 力学因素和动力学因素的控制。为了获得满意的分离效果，首先必须考虑固定相的性质
１．２．２．１干法 在制备常规液相色谱柱（４．６ ｍｍ Ｉ．Ｄ．）时ｊ通常认为，当固定相填料的粒度如＜２０
聚合物基质亲水性相互作用(HILIC)色谱柱(HILICpak)
Column Eluent
5
10
15
17
有机磺酸的LC/MS/MS分析
1
泛酸和维生素C的LC/MS分析
样品 : 5µL 0.01µM each (in H2O/CH3CN=1/3) 1. 牛磺酸 (Taurine) 2. 牛黄胆酸 (Taurocholic acid)
1
样品 : 100ng/mL each, 10µL 1. 维生素 B5 (Vitamin B5) ( 泛酸 (Pantothenic acid) ) 2. 维生素 C (Vitamin C) ( 抗坏血酸 (Ascorbic acid) )
R2 NH2 NH2 OH OH
R3 NH2 NH2 OH NH2
2 3
N N R3
1 2 3
R2
N
4
3
4
0
5
10
15 min
0
5
10
15
20 min
Column : Eluent : Flow rate : Detector : Column temp. :
Shodex HILICpak VG-50 4E H2O/CH3CN/CH3OH=5/75/20 1.0mL/min RI 40˚C
果糖 (Fructose), 甘露糖 (Mannose), 葡萄糖 (Glucose)
葡萄糖胺 (Glucosamine)
蔗糖 (Sucrose) + 乳糖 (Lactose)
麦芽糖 (Maltose) 棉子糖 (Raffinose) 半乳糖醛酸
(Galacturonic acid)
: Shodex HILICpak VG-50 2D : (A); 0.5% NH3 aq./(B); CH3CN Linear gradient (High pressure); (B%) 80% (0 to 2min) 80% to 10% (2 to 12min) 10% (12 to 15min) 80% (15 to 20min) Flow rate : 0.2mL/min Detector : ESI-MS (SIM) Column temp. : 40˚C
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
新型亲水作用色谱柱TSKgel NH 2-100 3µmTSK l NH1003的基本性能评价及应用举例东曹达（上海）贸易有限公司技术服务中心东曹公司生命科学事业部亲水作用色谱模式的特点亲水作用色谱(HILIC)的分离原理利用样品在流动相和固定相中的分配平衡，样品中的极性官能团与固定相表面进行亲水相互作用特点1)固定相一般为极性官能团（如氨基、酰胺基、羟基等）修饰硅胶或聚合物固定相般为极性官能团（如氨基酰胺基羟基等）修饰硅胶或聚合物2)流动相类似反相的流动相，一般使用比固定相极性低的溶液。
如：乙腈/水≥7/3等3)极性化合物保留强，适合多肽、糖、核酸等低分子、高极性化合物的分离极性化合物保留强适合多肽糖核酸等低分子高极性化合物的分离4)疏水性杂质不积累，可以最大程度避免色谱柱损坏。
