电动浮筒液位计检修作业指导书
Magnetrol浮筒校验作业指导书作业指导书
Magnetrol浮筒校验作业指导书作业指导书Magnetrol浮筒校验作业指导书引言概述：Magnetrol浮筒校验作业指导书旨在提供一份详细的操作指南，帮助使用者正确进行浮筒校验。
本指导书共分为五个部分，分别是：一、校验前准备工作；二、浮筒校验步骤；三、校验结果分析；四、异常处理；五、校验后的注意事项。
一、校验前准备工作：1.1 确认校验设备：检查校验设备的完整性和准确性，确保其满足校验要求。
1.2 校验环境准备：选择一个安静、无振动和无干扰的环境，以确保校验结果的准确性。
1.3 校验设备连接：将校验设备正确连接到浮筒上，确保连接牢固、无泄漏，并检查连接处的密封性。
二、浮筒校验步骤：2.1 校验前检查：仔细检查浮筒的外观和内部结构，确保无损坏和杂质，并清洁浮筒表面。
2.2 校验参数设置：根据校验要求，设置校验设备的参数，如校验液体和校验范围等。
2.3 浮筒校验操作：按照校验设备的操作手册，进行浮筒校验操作，包括开始校验、记录校验数据和结束校验等步骤。
三、校验结果分析：3.1 数据收集：将校验设备记录的数据整理并保存，包括浮筒的液位、温度等参数。
3.2 数据分析：根据校验要求和设备的规格，对校验数据进行分析，判断浮筒的准确性和稳定性。
3.3 结果判定：根据校验结果，判断浮筒是否符合要求，如液位是否准确、是否存在漏气等问题。
四、异常处理：4.1 发现异常情况：如果校验结果显示浮筒存在异常情况，如液位不准确或存在漏气等问题，应及时记录并报告相关人员。
4.2 异常原因分析：对异常情况进行分析，找出导致异常的原因，并进行相应的调整和修复。
4.3 重新校验：在修复异常情况后，重新进行校验，确保浮筒的准确性和稳定性。
五、校验后的注意事项：5.1 校验记录保存：将校验记录保存在适当的位置，以备将来参考和比对。
5.2 定期校验：根据浮筒的使用情况和要求，制定定期校验的计划，并按时进行校验。
5.3 校验设备维护：定期对校验设备进行维护和保养，确保其正常运行和准确性。
Magnetrol浮筒校验作业指导书作业指导书
Magnetrol浮筒校验作业指导书作业指导书Magnetrol浮筒校验作业指导书一、引言Magnetrol浮筒是一种用于液位测量的仪器，广泛应用于化工、石油、能源等行业。
为确保其测量准确性，需要进行定期的校验作业。
本作业指导书旨在提供详细的操作步骤，以确保校验作业的正确性和可靠性。
二、校验前准备1. 确保校验仪器和设备的完好性，并进行必要的维护和保养。
2. 准备所需的校验工具和材料，包括校验液、温度计、压力计等。
3. 检查浮筒的安装位置和接线情况，确保其与被测液位的接触良好。
三、校验步骤1. 校验液位传感器a. 将校验液注入校验仪器中，并根据实际需要调整液位。
b. 使用温度计测量液体温度，并记录结果。
c. 使用压力计测量液体压力，并记录结果。
d. 将校验仪器连接到浮筒上，并确保连接牢固。
e. 打开校验仪器，观察测量结果，并与校验液位进行比较。
2. 校验输出信号a. 将校验仪器的输出信号连接到相应的测量设备或记录仪上。
b. 对测量设备进行校准，以确保输出信号的准确性。
c. 调整校验仪器的输出范围，观察输出信号的变化，并记录结果。
3. 校验报警功能a. 设置校验仪器的报警阈值，并确保其与实际液位相符。
b. 测试报警功能的响应时间和准确性，记录结果。
4. 校验仪器的稳定性和重复性a. 将校验仪器连接到稳定的液位中，并观察测量结果的稳定性。
b. 反复进行多次校验，比较测量结果的一致性。
四、校验结果记录与分析1. 将校验过程中的各项数据记录下来，包括校验液位、温度、压力、输出信号等。
2. 对校验结果进行分析，比较测量结果与标准值的偏差，并计算误差范围。
3. 根据校验结果，判断浮筒的测量准确性和可靠性，并根据需要进行调整或维修。
五、校验报告编写1. 根据校验结果和分析，编写校验报告，包括校验日期、校验人员、校验仪器型号等基本信息。
2. 在报告中详细描述校验步骤和操作过程，并附上校验数据和分析结果。
3. 根据校验结果，提出改进措施或建议，并注明下一次校验的时间和注意事项。
Magnetrol浮筒校验作业指导书作业指导书
Magnetrol浮筒校验作业指导书作业指导书Magnetrol浮筒校验作业指导书一、引言浮筒是一种常用的液位测量仪表，广泛应用于工业领域。
为了保证浮筒的准确性和可靠性，需要进行定期的校验作业。
本作业指导书旨在提供Magnetrol浮筒校验作业的详细步骤和注意事项。
二、校验设备和工具准备1. 校验仪表：准备一台精确可靠的液位校验仪表。
2. 校验液体：根据需要校验的液位范围，选择合适的校验液体。
3. 校验工具：包括尺子、卷尺、温度计等。
三、校验前的准备工作1. 确认校验对象：确定需要校验的Magnetrol浮筒型号和规格。
2. 校验前检查：检查浮筒是否有损坏或松动的部件，如有需要及时修复或更换。
3. 清洁浮筒：将浮筒表面的污垢清洗干净，确保校验的准确性。
四、校验步骤1. 安装浮筒：按照Magnetrol浮筒的安装要求，正确安装浮筒到被测液位容器上。
2. 校验仪表连接：将校验仪表与浮筒的信号线连接，确保连接牢固可靠。
3. 校验液体注入：将校验液体缓慢注入液位容器中，同时观察校验仪表的读数。
4. 校验液位记录：根据校验液体的注入情况和校验仪表的读数，记录下不同液位对应的校验数值。
5. 校验数值比对：将校验数值与浮筒的标定数值进行比对，判断浮筒的准确性。
6. 校验结果判定：根据校验数值的比对结果，判定浮筒是否符合要求。
7. 校验报告撰写：根据校验结果，撰写详细的校验报告，包括校验日期、校验人员、校验仪表型号、校验液体信息等。
五、注意事项1. 安全第一：在进行校验作业时，要注意安全操作，避免发生意外事故。
2. 操作规范：按照Magnetrol浮筒的操作规范进行校验，确保校验结果的准确性。
3. 校验环境：校验时要保持环境的稳定，避免外界因素对校验结果的影响。
4. 校验周期：根据浮筒的使用情况和要求，制定合理的校验周期，定期进行校验作业。
5. 维护保养：校验后，及时对浮筒进行维护保养，确保其长期稳定的工作性能。
Magnetrol浮筒校验作业指导书作业指导书
Magnetrol浮筒校验作业指导书作业指导书一、引言Magnetrol浮筒是一种常用的液位测量设备，用于测量容器中的液位。
为了确保浮筒的准确性和可靠性，需要进行校验作业。
本作业指导书旨在提供详细的操作步骤和注意事项，以确保校验作业的准确性和安全性。
二、校验准备1. 确保校验设备的准备：校验设备包括标准液位计、校验器、校验液等。
确保这些设备的准备工作已经完成，且处于正常工作状态。
2. 检查浮筒的状态：检查浮筒的外观是否完好，是否有损坏或腐蚀现象。
确保浮筒没有任何杂质或污垢，并且可以自由移动。
三、校验步骤1. 准备校验液：选择适当的校验液，根据浮筒的设计和使用环境来确定。
确保校验液的温度和密度符合要求。
2. 校验浮筒的零位：将校验液注入容器中，使其接触到浮筒的零位。
等待一段时间，确保校验液的温度和压力稳定。
3. 校验浮筒的上下限位：将校验液缓慢注入容器，观察浮筒的上下限位。
确保浮筒在上下限位时能够准确地反映液位的变化。
4. 记录校验数据：使用校验器记录浮筒在不同液位下的输出信号。
根据校验器的要求，进行相应的操作和设置。
5. 分析校验数据：根据记录的校验数据，进行数据分析和处理。
计算浮筒的准确度和重复性，并与规定的要求进行比较。
6. 校验结果判定：根据校验数据的分析结果，判断浮筒是否符合规定的准确度和重复性要求。
如果符合要求，则校验通过；否则，需要进行调整或更换浮筒。
四、注意事项1. 安全第一：在进行校验作业时，务必遵循相关的安全操作规程。
确保校验过程中的安全性，避免任何可能的伤害和事故发生。
2. 严格按照操作步骤进行：在进行校验作业时，严格按照上述的操作步骤进行。
确保每个步骤的正确性和顺序性。
3. 注意校验液的选择和使用：校验液的选择和使用应根据浮筒的设计和使用环境来确定。
确保校验液的温度和密度符合要求，以确保校验的准确性。
4. 注意浮筒的保养和维护：在校验作业完成后，及时清洁浮筒，并进行必要的保养和维护工作。
Magnetrol浮筒校验作业指导书作业指导书

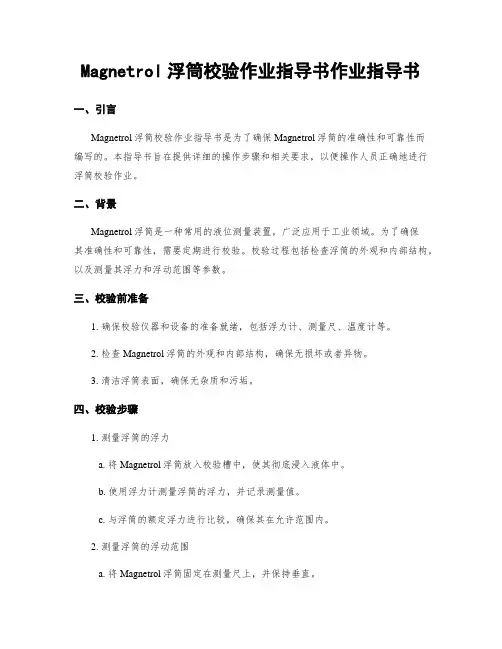

Magnetrol浮筒校验作业指导书作业指导书一、引言Magnetrol浮筒校验作业指导书是为了确保Magnetrol浮筒的准确性和可靠性而编写的。
本指导书旨在提供详细的操作步骤和相关要求，以便操作人员正确地进行浮筒校验作业。
二、背景Magnetrol浮筒是一种常用的液位测量装置，广泛应用于工业领域。
为了确保其准确性和可靠性，需要定期进行校验。
校验过程包括检查浮筒的外观和内部结构，以及测量其浮力和浮动范围等参数。
三、校验前准备1. 确保校验仪器和设备的准备就绪，包括浮力计、测量尺、温度计等。
2. 检查Magnetrol浮筒的外观和内部结构，确保无损坏或者异物。
3. 清洁浮筒表面，确保无杂质和污垢。
四、校验步骤1. 测量浮筒的浮力a. 将Magnetrol浮筒放入校验槽中，使其彻底浸入液体中。
b. 使用浮力计测量浮筒的浮力，并记录测量值。
c. 与浮筒的额定浮力进行比较，确保其在允许范围内。
2. 测量浮筒的浮动范围a. 将Magnetrol浮筒固定在测量尺上，并保持垂直。
b. 将测量尺放入校验槽中，使其彻底浸入液体中。
c. 记录测量尺上浮筒的最低和最高浮动位置，并计算浮动范围。
d. 与浮筒的额定浮动范围进行比较，确保其在允许范围内。
3. 温度校验a. 使用温度计测量校验槽中的液体温度，并记录测量值。
b. 与浮筒的额定温度范围进行比较，确保其在允许范围内。
五、校验结果记录1. 将校验过程中的测量值和比较结果记录在校验报告中。
2. 校验报告应包括浮力、浮动范围和温度等参数的测量结果，以及与浮筒的额定值进行比较的结果。
3. 校验报告应由专业人员签字确认，并存档备查。
六、校验周期1. Magnetrol浮筒的校验周期应根据其使用环境和要求来确定。
2. 普通建议每年进行一次全面的校验，根据实际情况可以适当缩短或者延长校验周期。
七、校验记录的处理1. 校验记录应妥善保存，并按照像关规定进行管理。
2. 如发现浮筒存在问题或者不符合要求，应及时采取修复或者更换措施，并记录在校验报告中。
Magnetrol浮筒校验作业指导书作业指导书

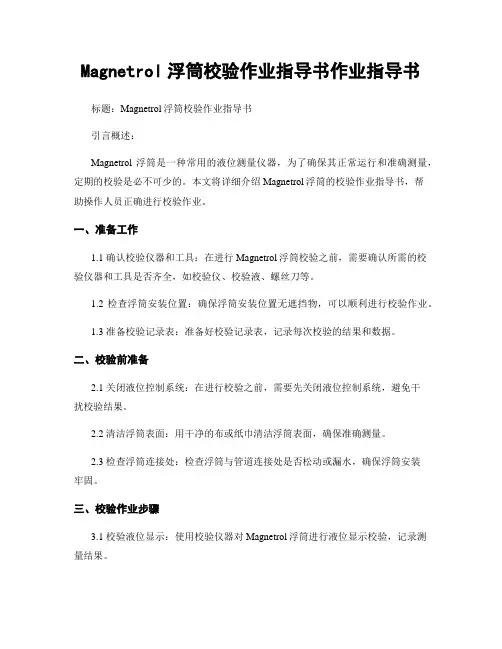

Magnetrol浮筒校验作业指导书作业指导书标题：Magnetrol浮筒校验作业指导书引言概述：Magnetrol浮筒是一种常用的液位测量仪器，为了确保其正常运行和准确测量，定期的校验是必不可少的。
本文将详细介绍Magnetrol浮筒的校验作业指导书，帮助操作人员正确进行校验作业。
一、准备工作1.1 确认校验仪器和工具：在进行Magnetrol浮筒校验之前，需要确认所需的校验仪器和工具是否齐全，如校验仪、校验液、螺丝刀等。
1.2 检查浮筒安装位置：确保浮筒安装位置无遮挡物，可以顺利进行校验作业。
1.3 准备校验记录表：准备好校验记录表，记录每次校验的结果和数据。
二、校验前准备2.1 关闭液位控制系统：在进行校验之前，需要先关闭液位控制系统，避免干扰校验结果。
2.2 清洁浮筒表面：用干净的布或纸巾清洁浮筒表面，确保准确测量。
2.3 检查浮筒连接处：检查浮筒与管道连接处是否松动或漏水，确保浮筒安装牢固。
三、校验作业步骤3.1 校验液位显示：使用校验仪器对Magnetrol浮筒进行液位显示校验，记录测量结果。
3.2 校验报警功能：测试浮筒的报警功能是否正常，包括高液位报警和低液位报警。
3.3 校验输出信号：检查浮筒的输出信号是否准确，确保与控制系统的连接正常。
四、校验结果记录4.1 记录校验数据：将校验仪器测量的数据记录在校验记录表中，包括液位显示值、报警功能测试结果和输出信号数据。
4.2 分析校验结果：根据校验数据进行分析，判断Magnetrol浮筒是否正常运行。
4.3 处理异常情况：如果发现浮筒存在异常情况，及时进行处理和维修，确保其正常运行和准确测量。
五、校验后工作5.1 启动液位控制系统：在确认Magnetrol浮筒正常后，可以重新启动液位控制系统，恢复正常运行。
5.2 清理校验仪器：清理使用过的校验仪器和工具，保持其干净整洁。
5.3 完成校验记录：将校验记录表整理归档，方便后续查阅和追踪。
Magnetrol浮筒校验作业指导书作业指导书
Magnetrol浮筒校验作业指导书作业指导书引言概述：Magnetrol浮筒校验作业指导书是一份专门针对浮筒校验的操作指南。
浮筒校验是一项重要的工作，它可以确保浮筒在使用过程中的准确性和可靠性。
本指导书将详细介绍浮筒校验的步骤和注意事项，以帮助操作人员正确进行校验工作。
正文内容：1. 校验前准备1.1 确定校验设备和工具：根据浮筒的型号和规格，选择适当的校验设备和工具，如压力表、温度计等。
1.2 检查浮筒的完整性：仔细检查浮筒的外观和内部结构，确保没有损坏或堵塞的情况。
2. 校验步骤2.1 清洁浮筒：使用清洁剂和软刷清洁浮筒的内部和外部表面，确保浮筒没有杂质或污垢。
2.2 安装校验设备：根据浮筒的连接方式，正确安装校验设备，如压力表或温度计。
2.3 施加校验介质：根据浮筒的使用条件，选择适当的校验介质，如气体或液体，并将其施加到浮筒中。
2.4 记录测量数据：根据校验设备的指示，记录浮筒在不同压力或温度下的测量数据。
2.5 分析校验结果：根据记录的数据，分析浮筒的校验结果，判断其准确性和可靠性。
3. 注意事项3.1 安全操作：在进行浮筒校验时，必须遵守相关的安全操作规程，如佩戴个人防护装备、避免操作失误等。
3.2 校验环境：校验浮筒的环境应符合相关的要求，如温度、湿度和压力等。
3.3 校验周期：根据浮筒的使用情况和要求，制定合理的校验周期，定期进行浮筒校验。
总结：综上所述，Magnetrol浮筒校验作业指导书提供了详细的校验步骤和注意事项，帮助操作人员正确进行浮筒校验。
通过校验前的准备工作、校验步骤的执行和校验结果的分析，可以确保浮筒在使用过程中的准确性和可靠性。
同时，注意事项的遵守和合理的校验周期的制定也是保证浮筒校验工作有效进行的关键。
通过遵循本指导书的要求，操作人员可以高效地完成浮筒校验工作，提高工作效率和安全性。
Magnetrol浮筒校验作业指导书作业指导书
Magnetrol浮筒校验作业指导书作业指导书Magnetrol浮筒校验作业指导书1. 作业目的Magnetrol浮筒校验作业指导书旨在提供对Magnetrol浮筒的校验过程和方法的详细说明，确保校验的准确性和可靠性。
2. 作业范围本作业指导书适用于Magnetrol浮筒的校验工作。
3. 作业准备在开始校验作业之前，需要准备以下工具和设备：- 校验仪器：包括压力表、温度计、液位计等；- 校验介质：根据具体要求选择合适的介质；- 校验记录表格：用于记录校验过程中的数据和结果；- 安全装备：包括安全帽、护目镜、手套等。
4. 校验步骤4.1 准备工作4.1.1 确保校验仪器的准确性和可靠性，进行必要的校准和检查。
4.1.2 检查Magnetrol浮筒的外观，确保其无损坏和漏气现象。
4.1.3 清洁Magnetrol浮筒，确保其表面干净。
4.2 校验前的准备4.2.1 确定校验介质的种类和性质，根据需要进行准备。
4.2.2 确定校验的工作条件，包括温度、压力等参数。
4.2.3 确定校验的目标，包括液位的准确度、稳定性等。
4.3 校验过程4.3.1 将校验介质注入Magnetrol浮筒，确保液位处于校验范围内。
4.3.2 使用校验仪器对Magnetrol浮筒进行校验，包括压力、温度和液位的测量。
4.3.3 根据校验结果进行记录，并进行相应的计算和分析。
4.3.4 根据校验结果，判断Magnetrol浮筒的性能是否符合要求。
4.4 校验结果的处理4.4.1 根据校验结果，对Magnetrol浮筒进行调整或维修，以使其性能符合要求。
4.4.2 将校验结果记录在校验记录表格中，并进行归档和备份。
4.4.3 根据校验结果，制定相应的维护计划和改进措施。
5. 安全注意事项5.1 在进行校验作业时，必须佩戴适当的安全装备，确保人身安全。
5.2 校验仪器必须经过校准和检查，确保其准确性和可靠性。
5.3 校验介质必须符合相关的安全要求，避免对环境和人体造成损害。
