制造部工作流程图

制造部产品流转图
1、公司内部产品周转流程：
NO
工作流
填报表单
责任人
说明
1
零件周转日报表毛坯库存台账
铸造统计兼仓管
每日统计铸造车间生产入库数据并登记毛坯库存台账，每日下班前主动将当日生产合格产品转入下工序。

2
零件周转日报表车间库存台账后处理统计兼仓管
每日统计后处理车间生产入库数据并
登记车间库存台账，下班前主动将当日生产合格产品转入下工序或入库。

3
零件周转日报表车间库存台账
加工统计兼仓管
每日统计后处理车间生产入库数据并
登记车间库存台账，下班前主动将当日生产合格产品转入下工序或入库。

4
成品入库单成品库存台账
成品仓管员
统计生产入库数据和成品出货数据并登记库存台账，要确保数据准确、单据完整。

5
出货单成品库存台账
成品仓管员
要求：1、各相关工序必须在每天下班前将本工序合格产品随同单据主动转入下供需。

2、各相关人员要对负责区域内每一批产品进出都要有记录。

3、相关人员要将负责区域的产品摆放及区域卫生做好日常整理。

无需加工
需要加工
铸造
后处理
加工
成品入库
出货
2、公司涉外产品周转流程： NO
工作流
填报表单
责任人
说明
1
零件周转日报表库存台账
统计
相关车间按要求将需要委外产品码放整齐及时交半成品仓库准备外发。

2
产品出库单半成品库进销存
台账
半成品仓管
依据产品外发类型
归类备好，并开具出库
单通知外发并分类做好半成品库进销存台账
3
生产计划员跟进外协生产进度
4
产品入库单半成品库进销存
台账
半成品仓管
依据产品外发类型归类备好，并开具出库
单通知外发并分类做好半成品库进销存台账，同时通知下工序领料生产。

5
依公司内部产品周转流程执行
要求：1、公司所有半成品进出厂统一由半成品仓库管理。

2、半成品进出数据由半成品仓管员及时报生产计划员处。

3、附表《库存台账》
前工序
委外出厂
外协加工
委外回收
转下工序。

合集下载

（完整word版）生产制造公司各部门业务流程图汇总.docx

（完整word版）生产制造公司各部门业务流程图汇总.docx××××××××制造有限公司流程图2013年11月目录封面 (1)目录 (2)业务总流程图 (4)1、企管部业务流程图1.1、员工招聘流程 (5)1.2、员工离职流程图 (6)1.3、员工转岗流程图 (6)1.4、工资核算发放流程图 (7)1.5、文件管理流程图 (8)1.6、员工社保办理流程图 (8)1.7、员工请假流程图 (9)1.8、员工年休假流程图 (9)1.9、办公用品申领流程图 (9)1.10、食堂结算流程图 (10)1.11、试用期转正（定岗）流程图 (10)2、生产计划部业务流程图2.1、生产流程 .............................................................................................. .112.2、材料申购流程 (12)2.3、材料采购流程 (13)2.4、材料领用流程 (14)3、设备部业务流程图3.1、设备检修流程图 .................................................................................. .153.2、设备采购流程图 (16)3.3、设备报废流程图 (17)3.4、备品备件流程图 (18)3.5设备工具管理流程图 (19)4、储运部业务流程图4.1、主材、辅料入库流程图 (20)4.2、原材料出库流程图 (20)4.3、成品入库流程图 (21)4.4、成品发货流程图 (22)4.5、备品、备件及消耗品入库流程图 (23) 4.6、备品、备件及消耗品出库流程图 (23) 4.7、工具领用管理程序 (24)4.8、垃圾清理流程图 (24)4.9、废料清理流程图 (25)5、防腐保温事业部生产作业流程图 (26)6、质检部工作流程图 (27)41、企管部业务流程图1.1、员工招聘流程序作业流程号1用人需求申请OKNG制定招聘计划2OK3NG审批OK4发布招聘信息5收集应聘信息/资料OK6NG初试OK7NG 责任人使用表单用人部门主管经理 /部长企管部企管部人事管理员人事管理员《求职人人事管员登记理员表》企管部用人部《求职人门员登记表》作业内容用人部门提出人员需求申请，经企管部审核后上报审批： 1. 生产员工由副总审批 ;2. 其他人员由总经理审批企管部汇总各部门人员申请需求，制定招聘计划 , 经总经理审批后实施总经理审批招聘计划1.企管部提出招聘费用申请并按审批权限呈批；2.根据招聘计划，发布招聘信息，并做好招聘前准备。

生产机加工件工艺流程图

机加工制造工艺流程图
一、制造工艺流程表
NO
工程名称
作业内容
管理项目
记录
操作人员
1
原材料入库
原材料入库
先入Hale Waihona Puke 出原材料出库表仓库检验
保管员
2
原材料进口检查
实施进口检查
N/A
外部采购合同书，输入检验报告
3
原材料储存
移动至原材料仓库保管
分规格保管
作业日志
4
原材料分类
加工前原材料分类
按加工工艺分
原材料出库表
5
原材料加工
产品的加工
按顺序进行
作业日志
精工车间
技术人员
6
CNC加工
产品的精密加工
尺寸
生产作业指导书
7
零部件尺寸检验
测量零件尺寸
尺寸
生产作业指导书
8
氧化、着色、抛光
表面处理
表面管理
生产作业指导书
9
产品组装
产品组装
产品的结合性
作业日志
10
成品检查
最终检查
产品检验达标
检验报告
检验员

汽车制造工艺流程图

1.铸造铸造是将熔化的金属浇灌入铸型空腔中，冷却凝固后而获得产品的生产方法。

在汽车制造过程中，采用铸铁制成毛坯的零件很多，约占全车重量10％左右，如气缸体、变速器箱体、转向器壳体、后桥壳体、制动鼓、各种支架等。

制造铸铁件通常采用砂型。

砂型的原料以砂子为主，并与粘结剂、水等混合而成。

砂型材料必须具有一定的粘合强度，以便被塑成所需的形状并能抵御高温铁水的冲刷而不会崩塌。

为了在砂型内塑成与铸件形状相符的空腔，必须先用木材制成模型，称为木模。

炽热的铁水冷却后体积会缩小，因此，木模的尺寸需要在铸件原尺寸的基础上按收缩率加大，需要切削加工的表面相应加厚。

空心的铸件需要制成砂芯子和相应的芯子木模(芯盒)。

有了木模，就可以翻制空腔砂型(铸造也称为“翻砂”)。

在制造砂型时，要考虑上下砂箱怎样分开才能把木模取出，还要考虑铁水从什么地方流入，怎样灌满空腔以便得到优质的铸件。

砂型制成后，就可以浇注，也就是将铁水灌入砂型的空腔中。

浇注时，铁水温度在1250—1350度，熔炼时温度更高。

2．锻造在汽车制造过程中，广泛地采用锻造的加工方法。

锻造分为自由锻造和模型锻造。

自由锻造是将金属坯料放在铁砧上承受冲击或压力而成形的加工方法(坊间称“打铁”)。

汽车的齿轮和轴等的毛坯就是用自由锻造的方法加工。

模型锻造是将金属坯料放在锻模的模膛内，承受冲击或压力而成形的加工方法。

模型锻造有点像面团在模子内被压成饼干形状的过程。

与自由锻相比，模锻所制造的工件形状更复杂，尺寸更精确。

汽车的模锻件的典型例子是：发动机连杆和曲轴、汽车前轴、转向节等。

3．冷冲压冷冲压或板料冲压是使金属板料在冲模中承受压力而被切离或成形的加工方法。

日常生活用品，女口铝锅、饭盒、脸盆等就是采用冷冲压的加工方法制成。

例如制造饭盒，首先需要切出长方形并带有4个圆角的坯料(行家称为“落料”)，然后用凸模将这块坯料压入凹模而成形(行家称为“拉深”)。

在拉深工序，平面的板料变为盒状，其4边向上垂直弯曲，4个拐角的材料产生堆聚并可看到皱褶。

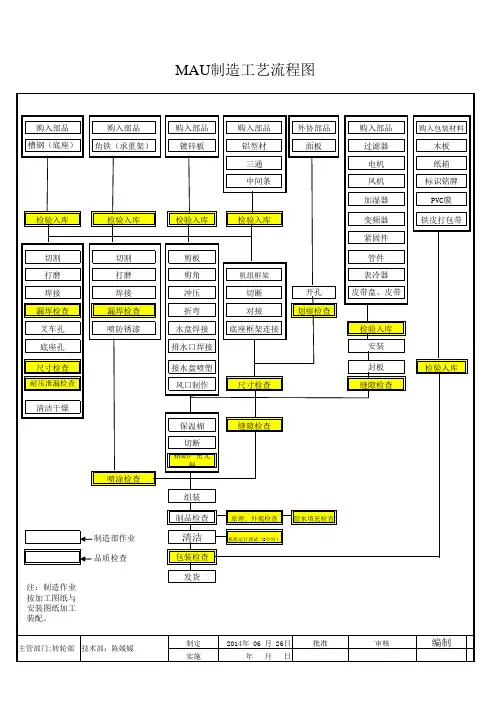

空调机组制造工艺流程图

购入部品镀锌板
购入部品铝型材
三通中间条
外协部品面板
检验入库
检验入库
剪板剪角冲压折弯水盘焊接排水口焊接接水盘喷塑风口制作
机组框架切断对接
底座框架连接
尺寸检查
开孔划痕检查
保温棉
切断粘贴严密无
漏
缝隙检查
组装制品检查
清洁
包装检查发货
原理、外观检查胶水填充检查
机组运行调试（2小时）
M入部品角铁（承重架）
检验入库
检验入库
切割打磨焊接漏焊检查叉车孔底座孔尺寸检查耐压泄漏检查
清洁干燥
切割打磨焊接漏焊检查喷防锈漆
喷涂检查
制造部作业品质检查
注：制造作业按加工图纸与安装图纸加工装配。
主管部门:转轮部技术部：陈媛媛
制定实施
2014年 06 月 26日年月日
批准
购入部品过滤器电机风机加湿器变频器紧固件管件表冷器
皮带盘、皮带检验入库安装封板缝隙检查
审核
购入包装材料木板纸箱
标识铭牌 PVC膜
铁皮打包带
检验入库
编制

生产制造公司各部门业务流程图汇总

生产制造公司各部门业务流程图汇总
××××××××制造有限公司
流程图
2013年11月
2
3
4
3.3、设备报废流程图...................................17 3.4、备品备件流程图....................................18 3.5设备工具管理流程图..................................19 4、储运部业务流程图 4.1、主材、辅料入库流程图..............................20 4.2、原材料出库流程图..................................20 4.3、成品入库流程图....................................21 4.4、成品发货流程图....................................22 4.5、备品、备件及消耗品入库流程图......................23 4.6、备品、备件及消耗品出库流程图......................23 4.7、工具领用管理程序..................................24 4.8、垃圾清理流程图....................................24 4.9、废料清理流程图....................................25 5、防腐保温事业部生产作业流程图..........................26 6、质检部工作流程图......................................27
1.3、员工转岗流程图
需要人员部门提出申请

模具制造部生产流程图A

7.跟模工程师确认以上资料齐全,电子档案转文控制做光盘,提交部长审批后;转交报关员; 8.制模组对模具进行包装装箱主管确认待报关员通知后封箱;模具出货时由报关员办理出货手续,并
5.跟模工程师确认以上资料齐全,电子档案转文控制做光盘,提交部长审批后;转交文控管理;
对运输车辆拍照且存档到模具出货记录中.
6.工模部跟模工程师将第2项资料移交致注塑部生管.
《加工异常报告》
OK
《返工单》
制模组长
品管省模
EDW
1. 加工申请单 2.《零件图》 3.《加工工艺卡》
填写: 《铜公点检表》
NG OK
1.生产课长 C编程师 3.制模组长
不合格处理办
法
NG
制模组长
外发组填写
外
《委外加工
《模具尺寸点检表》
发
单》生产课长确认部长
EDM EDW
《加工异常报告》
品管
1.跟模工程师
NG 2.IE工程师
NG
3.设计课课长
OK
4.编程师
5.制模组长
特采
部长审批
1.部长
2.生产课长
NG
3.设计课课长
4.IE工程师
品管根据《模具组立点检表》进行
1.品管提供《产品受控尺寸模具点检表》和《模具组立点检表》,生产课长及制模组长确认,主管审批; 2.跟模工程师填写《试模申请单》,转交注塑部生
OK 装配
OK FIT模
OK 组装
品管 OK
1.跟模工程师现场取样检测; 2.跟模工程师提供试模过程的录像; 3.跟模工程师提取样品和《试模报告》; 4.跟模工程师提取四大板样品供修改模具. 5.项目工程师参与试模现场，协同解决试

机械制造工艺流程图范例

机械制造工艺流程图范例一、引言机械制造工艺流程图是指将机械制造过程中的各个环节和步骤以图形的形式展示出来，以便于工程师和操作人员更好地理解和掌握整个制造过程。

本文将以某机械零部件的制造工艺为例，介绍并展示一个机械制造工艺流程图的范例。

二、材料准备1. 确定所需材料种类和规格2. 采购合格的原材料3. 对原材料进行检验和质量控制三、零件加工1. 设计和制作零件加工工艺图2. 准备加工设备和工具3. 进行零件的车削、铣削、钻孔等加工操作4. 对加工后的零件进行检验和质量控制四、零件组装1. 根据设计要求，将加工好的零件进行组装2. 使用合适的工具和设备进行组装操作3. 对组装后的零件进行调试和测试五、表面处理1. 根据产品要求，选择合适的表面处理方法，如喷涂、镀铬等2. 进行表面处理操作3. 对表面处理后的产品进行检验和质量控制六、成品检验1. 对成品进行全面的检验和测试2. 检查产品的尺寸、外观和性能等方面是否符合要求3. 对不合格品进行返工或报废处理七、包装和出货1. 根据产品特点和运输方式，选择合适的包装材料和方法2. 进行产品的包装和标识3. 准备出货文件和相关手续4. 安排产品的运输和交付八、质量控制1. 在整个制造过程中，严格执行质量控制标准和流程2. 对每个环节和步骤进行记录和检查3. 及时发现和解决质量问题，确保产品质量九、总结机械制造工艺流程图是机械制造过程中的重要工具，能够帮助工程师和操作人员更好地理解和掌握制造过程。

通过本文所展示的机械制造工艺流程图范例，我们可以清晰地了解到机械制造的各个环节和步骤，从材料准备到成品出货，每个环节都有相应的操作和质量控制要求。

在实际生产中，我们可以根据具体产品的特点和要求，进行相应的调整和改进，以提高产品质量和生产效率。

(完整版)生产机加工件工艺流程图(最新整理)

管理项目
原材料入库
先入先出
原材料进口检查
实施进口检查
N/A
原材料储存原材料分类原材料加工 CNC 加工零部件尺寸检验氧化、着色、抛光产品组装成品检查
移动至原材料仓库保管加工前原材料分类产品的加工产品的精密加工测量零件尺寸表面处理产品组装最终检查
分规格保管按加工工艺分
按顺序进行尺寸尺寸
机加工制造工艺流程图
原材料入库
原材料检查
原材料分类车床加工铣床加工 CNC 加工 CNC 加工线切割加工
氧化、着色抛光
原材料储存
原材料粗加工 ☆
精加工零部件尺寸检验
表面处理
零件组装激光打标
产品装配成品检验
一、
NO 1
2
3 4 5 6 7 8 9 10
工程名称原材料入库
制造工艺流程表
作业内容
表面管理产品的结合性产品检验达标
记录原材料出库表外部采购合同书，输入检验报
告作业日志原材料出库表作业日志生产作业指导书生产作业指导书生产作业指导书作业日志检验报告
操作人员仓库检验保管员
精工车间

车间工艺流程图

车间工艺流程图车间工艺流程图是指车间内生产过程的流程图，包括原料准备、加工制造、成品检验等各个环节。

下面以一个常见的制造业车间为例，介绍其工艺流程图。

首先是原料准备环节。

原料准备是指为生产过程提供所需的原材料。

在车间内有一个原料仓库，原料从仓库中取出进行检验，检验合格后送到加工区。

原料准备环节一般包括原料检验、取料和送料三个环节。

接下来是加工制造环节。

加工制造是指通过一系列的加工工艺将原料转化为成品的过程。

首先是加工准备，包括设备检查、机械调试和开机准备等环节。

然后是实际的加工制造操作，根据产品的不同，可以有多个加工工序，每个工序都会有相应的设备和工艺要求。

每个工序完成后，需要进行检查，以确保产品质量。

最后是产品组装环节，将各个零部件组装成成品。

加工制造环节是整个生产过程的核心环节，需要合理安排生产资源和控制生产进度。

再然后是成品检验环节。

成品检验是指对生产出的成品进行质量检测，以确保产品符合质量要求。

成品检验环节一般包括外观检查、尺寸检验、功能测试等多个环节。

对于合格的产品，可以进行包装和存储；对于不合格的产品，需要进行退货或返工处理。

最后是产品包装和存储环节。

产品包装是指将生产出的产品进行包装，以便于运输和销售。

车间内有专门的包装区域，产品经过包装后，要进行质量检查，以确保包装完好无损。

包装合格后，产品可以存储在成品仓库中，待销售或出库。

整个车间工艺流程图如下：原料准备：原料检验→取料→送料加工制造：加工准备→加工工序1→检查1→加工工序2→检查2→……→加工工序n→检查n→产品组装成品检验：外观检查→尺寸检验→功能测试产品包装和存储：产品包装→质量检查→存储总结起来，车间工艺流程图是车间内生产过程的图示化表达，包括原料准备、加工制造、成品检验和产品包装等环节。

通过工艺流程图，可以清晰了解每个环节的操作流程和对应的工艺要求，以提高生产效率和产品质量。
