桥梁墩柱施工技术交底
(完整版)桥梁墩柱施工技术交底
分项工程施工安全技术交底单（三级）单位工程分项工程工程数目xxx 特大桥交底时间墩柱系梁工程工程部位墩柱、系梁接受班组下构一队560 根进度要求2018.3 ～工程部管理部一、施工准备工作工程技术人员对施工图纸进行复核计算（包含墩柱中心桩位、高程和坐标）。
经审查无误后才进行现场施工。
系梁基坑依据要求回填后平坦压实，合理堆放资料和机具，保证大型起重、砼泵车及运输机械的停放。
墩柱施工前清理墩柱范围内承台混凝土表面并进行凿毛办理，调直承台预留钢筋。
利用全站仪正确立出墩柱的中心标高、中轴线、周围边线及支立模板边施线，并加防备桩以备墩柱中心复位用。
依据测出的墩周线，复测墩柱底标高，工采纳高标号沙浆在墩柱外边线抹带并利用水平尺找平，使带高一致，以利支模。
墩身施工前，应付其施工范围内基础顶面的混凝土进行凿毛办理，并将技表面松懈层、石屑等清理洁净；对分节段施工的墩身，其接缝亦应作同样的术凿毛和洁净办理。
施工时采纳定型钢模。
上一节段施工时，已浇节段的混凝交土强度应不低于。
二、施工丈量底量组复核墩柱中心地点坐标，桩顶凿毛后即可进行丈量放样，同一桥墩两个墩柱一次性放样以保证其横向处在同一轴线上，保证地点正确，同时对基础进行复测。
丈量时（ 1）定出墩身纵、横轴线及基线；（2）测出墩身中心线并对各拐点复核；（ 3）检查墩身平面地点及顶标高；（4）钢尺复核。
三、施工工艺流程丈量放线→搭设脚手架→钢筋制安→模板安装→浇筑混凝土→保养。
先施工中系梁以下部分，再搭设支架施工中系梁，而后施工墩柱上半部分。
墩身施工时，人员上下的上下通道采纳爬梯，为了保证爬梯的稳固，每4.5 米高与墩身加固一次，以利于施工和检查人员上下行走、安全便利，在模板上安装可挪动施工平台，并方便拆掉。
墩墩身身安全通道设置四、墩身钢筋加工安装（2）钢筋接头工艺1、钢筋的加工墩身主筋采纳Φ 28 螺纹钢筋，采纳镦粗直螺纹接头，镦粗直螺纹接头连结履行《镦粗直螺纹钢筋连结接头》（JG 163-2004 ）标准，并依据有关规定做好试验查验工作。
桥梁下部结构墩柱、地系梁、中系梁模板(模板工)三级技术交底
8 10 10 2
5
3
跨度/1000 或 30
第 2 页 共 11 页
施工过程控制程序
编号：
1. 交底范围 本桥桥址区为构造剥蚀中低山夹剥蚀堆积河谷微地貌，下部结构采用柱
式墩、柱式台，桩基础。全桥共 94 根桩基，其中部分桩基之间设桩系梁，截 面尺寸分别为 1.4m*1.2m，共 5 个、1.6*1.4m，共 3 个；全桥 68 根墩柱，墩 柱间共设 8 道柱系梁，系梁截面尺寸分别为 1.4m*1.2m、1.6m*1.4m。
施工技术、环境保护、安全交底
墩柱、地系梁、中系梁模板（模板工）
项目名称
K24+815 大坝 1 施 工 桩 号 墩柱、地系梁、 施工单位
号大桥
及部位
中系梁模板
XXXXX 公司
1.模板制作质量标准
序号 1 2 3 4
项目
外形尺寸
长和宽 肋高
面板端偏斜
连接配件（螺 栓、卡子等） 的孔眼位置
孔中心与板面间距 板端中心与板端间距 沿板长、宽方向的孔
二、职业健康安全环保 分项工程作业特点
本分项工程为模板支立施工，涉及高处作业，因此高处作业安全防护为 本分项工程的安全重点。 2. 主要危险源
1） 高处坠落和坠物； 2） 管架支立与脚手架稳定性； 3） 机械伤害、触电、起重伤害等伤害； 4） 与其他工程形成交叉作业。 3. 一般安全要求 1）所有作业人员上岗前必须进行三级教育，经考试合格后，方可进入施 工现场。 2） 合理布置现场施工作业设备的电线、电缆，电线、电缆必须架设或 深埋，严禁漂浮在地面上，防止机械碾压破坏电缆线造成人员伤害。 3） 施工现场的电闸箱、电器线路、手持电动机具和漏电保护器的安装 必须符合电气安全技术有关规定，严禁拉临时拖地电缆及照明设施。 4） 在施工作业以前要严格检查吊索具，发现吊索具有断丝、断股的现 象可以拒绝施工作业，并要求立即更换。 5） 涉及到夜间施工作业，整个施工现场要具备足够的照明条件。照明 灯具要设置在合理的区域内。
桥梁施工桥梁下部构造(墩柱、系梁、盖梁)安全技术交底
下必须顶牢。操作时要搭设脚手架和工作台。整体模板合拢后，应及时用拉杆斜撑固定牢固，模板支撑 不得固定在脚手架上。
3、用机械吊运模板时，应先检查机械设备和钢丝绳、卡环等吊具，起吊后下面不得站人或通行。 模板下方，距地面 1 米时，作业人员方可靠近操作。
4、高处作业应将所需工具装在工具袋内，传递工具不得抛掷或将工具放在平台上，更不得插在要 带上。
求，各零部件安全装置及限位器是否有效。并且要有专人进行指挥。 2、塔吊在投入施工作业前相关手术必须齐全，操作人员必须持有效证件。 3、指挥员应配备哨子、旗子等，指挥信号要明确、统一，当指挥信号不明确时，起重工应发出询
问信号，信号不明时严禁吊装； 4、严禁超负荷起吊，按重量不同适时把握好起吊半径； 5、被吊物必须捆绑牢固，其上面不得有人员或浮放的物件、工具等； 6、不得歪拉斜拽吊物，要确保被吊物受力均衡，起吊回转，卸物时要平稳无冲动； 7、禁止在吊运过程中进行检修； 8、起重吊装作业应和高压线路保持足够的安全距离； 9、在锁具受力或吊物悬空的情况下，起重工不得擅离岗位； 10、起重区域应设置警戒线，严禁非作业人员逗留、通行； 11、遇有大风、大雨、大雾等恶劣天气时应停止作业； 六、模板架立及拆除作业安全措施 1、架立模板时，底部固定后再进行支立，防止滑动倾覆。 2、架立模板要按工序操作。当一块或几块模板单独竖立和竖立较大模板时，应设立临时支撑，上
桥梁墩柱施工(钢筋加工)安全技术交底
桥梁墩柱施工(钢筋加工)安全技术交底1：一、施工准备1.1施工单位施工单位负责与监理单位进行沟通，确保施工工作的顺利进行。
1.2施工人员所有施工人员必须接受相关安全培训并获得合格证书。
1.3施工材料确保所使用的钢筋符合相关标准，并进行验收。
二、施工流程2.1基坑开挖根据设计要求开挖基坑，并进行检查确保基坑的稳定性。
2.2钢筋布置根据设计图纸的要求，进行钢筋布置，并注意钢筋的间距和连接方式。
2.3钢筋加工根据设计图纸的要求进行钢筋的加工，包括剪切、弯曲等工艺。
2.4钢筋预埋将加工好的钢筋预埋到墩柱内，并注意与模板的安装配合。
2.5钢筋焊接根据需要进行钢筋的焊接，并确保焊缝的质量和牢固性。
三、安全措施3.1安全防护施工现场必须设置良好的安全防护措施，包括安全网、安全帽等。
3.2施工机械使用施工机械时必须进行安全检查，并由专人操作。
3.3作业操作施工人员必须熟悉作业操作规程，并注意遵守相关安全规定。
四、质量要求4.1钢筋加工质量钢筋加工必须符合设计要求，包括尺寸、形状等。
4.2钢筋连接质量钢筋连接必须牢固可靠，焊接缝质量必须符合相关标准。
五、附件本文档所涉及的附件见附件列表。
六、法律名词及注释1.施工单位：指承担工程施工的法人或组织。
2.监理单位：指对施工过程进行监督和管理的单位。
3.钢筋：指用于加固混凝土构件的金属材料。
2：一、施工准备1.1施工单位施工单位必须与设计单位合作，确定施工方案和施工工艺。
1.2施工人员施工人员必须熟悉施工工艺，具备相关证书和培训资质。
1.3施工材料施工单位必须采购符合国家标准的钢筋，并进行验收。
二、施工流程2.1基坑开挖依据设计图纸要求进行基坑开挖，并注意基坑的斜坡稳定性。
2.2钢筋布置依据设计图纸进行钢筋布置，确保钢筋的间距和覆盖层满足要求。
2.3钢筋加工依据设计图纸对钢筋进行剪切、弯曲等加工，并进行验收。
2.4钢筋预埋将加工好的钢筋预埋到墩柱内，并注意预埋长度和位置。
桥梁高墩施工技术交底(墩柱)
混凝土面， 凿毛后混凝土面必须用水冲洗干净， 保证墩台接头处无污物。 墩柱主要采取塔吊翻模结合人工搭设脚手架的施工工艺完成， 在墩 柱上部设置操作平台。混凝土采取拌合站集中拌合，利用混凝土罐车水 平运输，垂直运输采用混凝土输送泵进行。高墩采取翻模施工法，采取 人工搭设内外脚手架配合的方案，内脚手架作为绑扎钢筋时的内操作 台。采用人工翻转模板与脚手架相结合、混凝土输送泵运送混凝土、塔 吊和吊车吊运材料和模板的施工方法。 翻模是由上、 下二组同样规格的模板组成， 随着混凝土的连续浇筑， 下层混凝土达到拆模强度后，用吊机配合自下而上将模板拆除，接续支 立，如此循环往复，完成桥墩的浇注施工
监理单位： 工程名称 施工内容 主要 内容 施工单位： 合同段
1、墩柱施工技术交底。 2、墩柱钢筋加工及安装施工技术交底。 3、墩柱砼施工技术交底。
一、墩柱施工方法 墩柱施工前，现场技术测量人员放出墩柱四角点及墩柱四角点高 程，墩柱角点位置用钢钉标上，画出墩柱轮廓线后经现场技术员复核合 格后，报监理工程师确验合格后，方可进行下步工序施工。测量及高程 数据以书面交底形式发至现场施工员、工班长。 在承台顶（即桥墩位置）凿除混凝土表面的水泥砂浆，直至到新鲜
二、墩身模板 外模分上、下两节，一次支立而成，利用塔吊将翻模拆除。拆除顺 序按“先下后上，先外后内”的原则进行。用钢尺检查模板的几何尺寸， 正确无误后方可进行立模。 每次安装模板前应先清除模板表面和接缝处 的水泥沙浆等附着污物，清理干净后，在模板表面均匀涂刷脱模剂，并 涂抹均匀。模板利用塔吊进行提升与安装。 接缝采用阴阳锲接头，模板制作精度如下：尺寸误差小于 2mm，倾 斜角偏差小于 1.5mm，孔位误差小于 1mm。模板用槽钢骨架与 6mm 钢板 组焊成整体。施工过程中，两节模板交替轮番往上安装，每一节都立在 已浇筑混凝土的模板上。安装和拆卸模板，提升工作平台以及钢筋等物 品的垂直运输均由塔吊或吊车完成。 当四大块模板组拼成形后， 所有螺栓不必拧紧， 留出少量松动余地。 模板前后方向偏斜的调整通过手拉葫芦拉至正确位置， 左右偏斜的调整 则在模板底边靠倾斜方向的一端塞加垫片实现。 模板之间的缝隙塞有橡 胶条，防止漏浆。调整完毕后，拧紧全部螺栓，即可浇筑混凝土。
桥梁墩柱施工技术交底

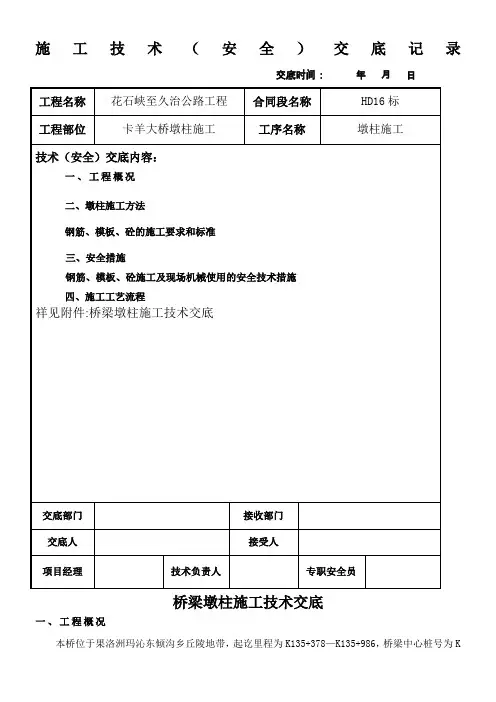

施工技术（安全）交底记录交底时间：年月日桥梁墩柱施工技术交底一、工程概况本桥位于果洛洲玛沁东倾沟乡丘陵地带，起讫里程为K135+378—K135+986，桥梁中心桩号为K135+682，桥梁全长607.2米。
本桥设计有墩柱类型两种，桥台采用肋板、台盖梁式，分别为1.8m的圆柱和3m×3m的方柱式薄壁空心墩，，本桥墩1―4#，12―19#该型墩柱通过宽和高分别为1.4m和1.8m型系梁连接桩径2. 0m的钻孔桩，墩柱采用全幅一排3根柱结构，柱顶用盖梁连接；3米×3米的方柱式薄壁空心墩，该型墩柱通过C6.25m×6.25m×3.0m型承台连接桩径1.5m钻孔桩，墩柱采用半幅独立式结构，墩柱顶盖梁连接。
1.8米圆柱数量为36根，3m×3m的方柱式薄壁空心墩为14根。
二、墩柱施工方法1、系梁与承台顶混凝土及预埋钢筋的处理系梁或承台施工完毕后，应及时将与墩柱连接部位的混凝土凿毛并冲洗干净，按照墩柱钢筋笼的结构尺寸将预埋钢筋调整顺直，钢筋上沾染的水泥浆应清洗干净。
2、施工放样在保证连接部位清洗干净并凿毛的情况下，采用全站仪准确放出墩柱中心坐标。
3、钢筋加工与安装施工方法（1）钢筋不应存在有害的缺陷，如裂纹及叠层。
其尺寸、横截面和拉伸性能等应符合设计要求。
（2）钢筋必须按图纸所示形状弯折。
浇入于混凝土中的钢筋的露出部分，不能在浇筑混凝土现场弯折。
（3）钢筋应按设计图纸所示位置准确地安装，采用现场绑扎或吊装拼接，并按设计要求将钢筋牢靠的固定好，使其在浇注过程中不致移位。
（4）用于保证钢筋正确就位的定位钢筋应焊接在主筋上。
采用混凝土保护层垫块时，强度应与混凝土强度相同，不允许使用片石、碎石、金属块和木块作垫块。
（5）所有的钢筋交叉点宜采用直径1.2mm软熟铁丝绑扎或点焊。
（6）主筋采用搭接电弧焊，双面焊缝，搭接长度大于5d（d为钢筋直径），同一截面处钢筋接头不超过主筋根数的二分之一，严格控制钢筋接长质量；应避免在最大应力处设置接头，并尽可能使接头交替排列，接头间距相互错开的距离应不小于35d（d为钢筋直径），且不小于500mm。
桥梁墩柱施工技术交底
桥梁墩柱施工技术交底技术要求墩柱钢筋采用冷拉钢筋，按设计图纸要求进行剪切、弯曲、绑扎。
钢筋绑扎应符合相关规范要求，绑扎牢固、间距均匀、错肢不超过3根。
同时，钢筋绑扎应注意避免损伤钢筋表面锈蚀保护层，以免影响墩柱的耐久性。
3、模板制作与安装墩柱采用大面积定型钢模板，模板应平整、牢固、无渗漏，板面上不得有明显的磨损、划痕、腐蚀、凹凸不平等缺陷。
模板安装前应进行检查，确保模板质量符合要求。
模板安装应按设计要求进行，严格按照施工图纸的尺寸和位置要求进行设置，同时要注意模板的水平和垂直度。
4、浇筑砼墩柱砼采用C50抗压等级的混凝土，按设计要求进行浇筑。
浇筑前应先进行模板检查，确保模板质量符合要求。
浇筑时应注意控制砼的质量、配合比、浇筑高度和浇筑速度，同时要注意防止砼的坍落度过大，以免影响砼的密实性和耐久性。
5、模板拆除与养护墩柱砼强度达到设计要求后，可以进行模板拆除。
模板拆除时应注意避免损伤墩柱表面，同时要注意安全。
墩柱砼浇筑后应进行养护，保持适宜的湿度和温度，以确保砼的强度和耐久性。
养护期间应注意防止墩柱表面受到损伤和污染。
Before constructing the pier column。
the concrete surface of the bearing platform within the pier column range should be XXX should be straightened。
and the outline of the pier column should be XXX of the pier column bottom should be remeasured。
and the n support for pier column should be erected.The processing and manufacturing of steel bars are carried out in the steel bar processing shed。
桥梁墩柱施工技术交底
桥梁墩柱施工技术交底一、施工组织1、人员、设备准备墩柱由专业施工队进行施工，根据墩柱工程数量及施工进度计划安排，配备技术先进、种类齐全的施工机械设备，做到配套合理、满足工程进度和质量标准的要求。
并考虑设备完好率和雨季、夜间施工等不利因素影响而需增加的设备数量。
2、具体施工组织根据T梁施工顺序安排墩柱施工。
墩柱分为两种形式：矩形、圆形柱式桥墩，均考虑采用大面积定型钢模板。
本工程施工时根据墩柱高度不同可以分多次浇筑。
地势条件较好的桥墩采用砼运输车配送、20T汽车吊吊运料斗灌注。
为方便施工，用钢管脚手架搭立施工工作平台及人员上下通道。
施工顺序紧跟承台施工。
根据墩柱的不同形式、不同高度分别安排施工，矮墩柱一次装模一次浇注，高墩柱分次装模分次浇注。
二、施工工艺流程说明具体工艺如下：图：矩形及圆形柱式桥墩柱施工工艺流程图三、具体施工方案（一）施工准备工作工程技术人员对施工图纸进行复核计算（包括墩柱中心桩位、高程和坐标）。
经审核无误后才进行现场施工。
墩柱施工场地的四周应平整压实，合理堆放材料和机具，确保大型起重、砼泵车及运输机械的停放。
墩柱施工前清理墩柱范围内承台混凝土表面并进行凿毛处理，调直承台预留钢筋。
利用全站仪准确定出墩柱的中心标高、中轴线、四周边线及支立模板边线，并加防护桩以备墩柱中心复位用。
根据测出的墩周线，复测墩柱底标高，采用高标号砂浆在墩柱外边线抹带并利用水平尺找平，使带高一致，以利支模。
（二）矩形及圆形柱式桥墩施工1、支架及工作平台a.支架采用钢支架，为了使支架立于稳固可靠的地基上，防止不均匀沉陷造成梁体开裂，因此支架地基要进行夯实，上面铺设截面为30cm×20cm的方木，支架立于方木上。
b.在墩台身周围搭建脚手架及工作平台。
脚手架采用碗式支架搭设，立杆间距≯1.5m，横杆步距≯1.2m，剪刀撑自架体端头起以与地面45～60度角每3m一组连续布置。
为了满足工作需要搭设双排架，工作平台以上设1.5m高的安全护栏网。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
分项工程施工安全技术交底单（三级）
墩柱模板安装示意图
（2）模板制作
墩身模板采用定型钢模。
钢模的材质为Q235，面板为6mm厚钢板。
模板焊缝须美观、整齐、不得有漏焊、假焊、裂纹、弧坑、气孔、夹渣、烧穿、咬肉等缺陷；飞渣和焊渣均要清除干净。
油漆喷涂要求色泽鲜明，喷涂均匀。
模板制作完毕后，表面平整度小于3mm，长宽尺寸允许误差±5mm，对角线长度允许误差±2mm，拼缝不大于2mm，各模板间接缝错不大于3mm。
a、模板刚度
墩身模板的刚度是保证墩身外形尺寸和墩身模板多次周转使用的最基本条件。
为此墩身模板，我们平模采用6mm钢板做面板，角模也采用6mm钢板做面板，以及利于提高平整度和刚度的槽钢[8作模板小肋，模板大肋采用双[14a槽钢。
b、模板的分块及分节
根据模板接缝越少，混凝土越美观的原理。
采用大块钢模，每一节段模板高3米，半圆形设置。
六、墩身混凝土工程
（1）混凝土要求
a、混凝土配合比要求
①墩身采用C30混凝土。
②砼坍落度为16～20cm；粗骨料粒径5～31.5mm。
③具有缓凝和良好的泵送性能。
在钢筋班加工制作，钢筋的制作与安装严格按照施工图纸和施工规范来进行；整体吊装中系梁钢筋笼，为了防止钢筋笼在吊装时弯曲变形，吊装前用长方木纵向贯穿钢筋笼，与主筋绑扎牢固，吊绳拴紧在方木上起吊钢筋笼。
5、侧模安装
侧模安装前均匀涂刷脱模剂，侧模与侧模、侧模与底模之间的接缝要紧密，加垫橡胶条防止不漏浆。
模板各部位支撑、拉杆要稳固。
安装完毕后，仔细检查各部位尺寸以及稳定性。
墩柱中系梁抱箍安装示意图
6、砼浇注
砼浇注前，应报请监理工程师检查模板各部位尺寸是否正确，接缝是否严密，支撑、拉杆是否稳固以及钢筋、预埋件位置等是否正确。
以上各项全部符合设计要求后方可浇注砼。
待砼罐车运输砼到达现场、料斗或泵车送砼入模。
浇注顺序从与墩柱联接部位开始向两端分层浇注，砼振捣以砼面停止下沉,并无明显气泡上升、表面平坦一致为宜。
在灌注上层砼时，要将振捣棒插入下层砼内不少于10cm。
砼振捣时严禁碰撞钢筋和模板，浇注砼时要留足够数量的砼试件。
7、养护
为保证砼质量，防止或减少砼表面开裂，浇筑完成的砼必须及时进行养护。
砼养护应由专人负责。
