风机盘管安装技术交底
商用风机盘管安装技术交底
商用风机盘管安装技术交底概述本文档旨在提供关于商用风机盘管安装的技术交底。
商用风机盘管是一种常见的空调系统组件，正确的安装是确保系统正常运行的关键。
该文档将介绍安装前的准备工作、安装步骤和注意事项。
安装前准备工作在安装商用风机盘管之前，需要进行以下准备工作：1. 确定安装位置：根据设计和需求确定商用风机盘管的安装位置。
考虑到空气流通、排水等因素进行选址。
2. 材料和工具准备：准备安装所需的材料和工具，包括风机盘管、螺丝、支架、密封胶等。
3. 施工人员培训：确保安装人员具备相关知识和技能，能够熟练操作和安装商用风机盘管。
安装步骤按照以下步骤进行商用风机盘管的安装：1. 安装支架：根据设计要求，安装并固定支架，确保其稳固可靠。
2. 连接管道：连接供冷水和回水管道，确保连接牢固，并使用密封胶进行密封，防止漏水。
3. 安装风机盘管：将风机盘管放置在支架上，并使用螺丝将其固定住，确保风机盘管与支架的连接牢固可靠。
4. 连接电源：根据电气图纸的要求，将风机盘管连接到合适的电源，确保电源接线正确无误。
注意事项在进行商用风机盘管安装时，需要注意以下事项：1. 安全操作：安装人员应遵守相关安全操作规范，佩戴个人防护装备，并注意避免意外伤害。
2. 密封处理：在连接管道时，使用密封胶进行密封处理，以确保系统不会出现漏水问题。
3. 系统调试：安装完成后，进行系统调试，确保商用风机盘管运行正常，水循环无渗漏问题。
4. 文件记录：在安装过程中，记录相关操作步骤和细节，以便日后维护和管理。
总结商用风机盘管的正确安装对于空调系统的正常运行至关重要。
准备工作、安装步骤和注意事项都需要严格执行，确保安装操作正确无误。
本文提供了安装技术交底的概述，希望能对相关人员提供帮助和指导。
风机盘管安装技术交底
技术交底记录编号08-C2-004表C2-1工程名称交底日期2009年4月20日施工单位分项工程名称通风与空调设备安装交底提要通风与空调设备安装交底内容：一、施工准备（一）作业人员工人进场时必须进行安全三级教育，并对工人进行质量技术再教育，特殊工种必须持证上岗。
（二）材料准备设备安装所使用的主料和辅料的规格、型号应符合设计规定，并具有出厂合格证明书或质量鉴定文件。
1 地脚螺栓通常随设备配套带来，其规格和质量应符合施工图纸或说明书要求。
2 垫铁的规格、型号及安装数量应符合设计及设备安装有关规范的规定。
3橡胶减震垫材质、规格，单位面积承载率，安装的数量和位置应符合设计及设备安装有关规范的规定。
4阻燃密封胶条的性能参数、规格、厚度应满足设计和设备安装说明要求。
5密封胶的粘接强度、固化时间、性能参数（耐酸、耐碱、耐热）应能满足设备安装说明书要求。
6其他辅助材料，如耐热垫片、密封液、硅橡胶、滤料、型钢、垫圈等应符合相应的产品质量标准。
（三）主要机具1测量检验工具: 角尺、钢直尺、钢卷尺、水平尺、水平仪、百分表、千分表、塞尺、线坠、水准仪、经纬仪等。
2工机具：卷扬机、倒链、冲击电钻、汽车吊、手电钻、扳手、风铲、麻绳、滑车、钢丝绳、卡环、钢丝审核人交底人接受交底人一、本表由施工单位填写，交底单位与同意单位各存一份。
二、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。
技术交底记录编号08-C2-004表C2-1工程名称交底日期2009年4月20日施工单位分项工程名称通风与空调设备安装交底提要通风与空调设备安装交底内容：施工进度详见施工总进度计划。
三、施工工艺1 通风机的安装1）工艺流程：基础验收→开箱检查→搬运→清洗→就位、找平、找正→试运转、检查验收2）基础验收：（1）风机安装前应根据设计图纸对设备基础进行全面检查，座标、标高及尺寸应符合设备安装要求。
（2）风机安装前、应在基础表面铲出麻面，以使二次浇灌的混凝土或水泥能与基础紧密结合。
风机盘管控制线施工技术交底
施工技术交底记录
工程名称施工单位
分部分项
空调温控器控制线安装交底时间
工程名称
交底内容：大毕庄车辆段一区边跨，二区夹层及四区夹层办公室内风机盘管
技术交底内容：
1、技术交底范围：天津地铁6号线工程土建施工第R7合同段项目经理部及下属综合作业队。
2、设计情况：根据风机盘管厂家提供的使用说明书做为施工依据施工。
3、开始施工的条件及施工准备工作;
墙壁上的预留线管及线盒处理通畅，保证穿线畅通。
4、安装说明
一共进面板6根线，一根5芯电缆线，一根1.0mm2塑铜电线，，其中1.0mm2为电动两通阀的开阀线，电动阀零线与风盘控制盒共用零线。
交底人
参加人审核人。

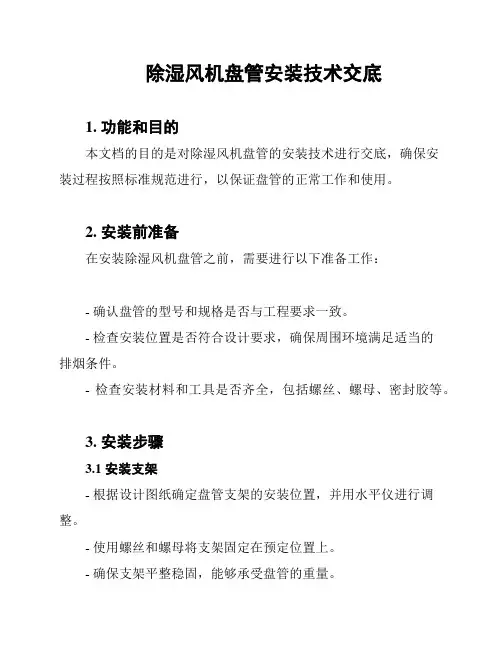

除湿风机盘管安装技术交底
除湿风机盘管安装技术交底1. 功能和目的本文档的目的是对除湿风机盘管的安装技术进行交底，确保安装过程按照标准规范进行，以保证盘管的正常工作和使用。
2. 安装前准备在安装除湿风机盘管之前，需要进行以下准备工作：- 确认盘管的型号和规格是否与工程要求一致。
- 检查安装位置是否符合设计要求，确保周围环境满足适当的排烟条件。
- 检查安装材料和工具是否齐全，包括螺丝、螺母、密封胶等。
3. 安装步骤3.1 安装支架- 根据设计图纸确定盘管支架的安装位置，并用水平仪进行调整。
- 使用螺丝和螺母将支架固定在预定位置上。
- 确保支架平整稳固，能够承受盘管的重量。
3.2 安装盘管- 将盘管放置在支架上，并用水平仪进行调整，确保水平。
- 使用螺丝将盘管牢固地固定在支架上。
- 检查盘管与支架之间的连接是否牢固，是否存在松动或漏气情况。
3.3 连接管道- 将除湿风机盘管的进出水管与相应的管道连接。
- 使用适当的密封胶对管道接口进行密封，以防止漏水。
- 确保管道连接牢固，不能出现松动或漏水的情况。
4. 安装后检查- 检查除湿风机盘管的安装是否符合设计要求和标准规范。
- 确保盘管的水平度和稳固性。
- 检查管路连接是否紧密，没有漏水现象。
- 进行功能测试，确保盘管正常工作。
- 清理施工现场，确保安全和整洁。
5. 注意事项在进行除湿风机盘管的安装过程中，需要注意以下事项：- 操作人员应具备相应的技术知识和安装经验。
- 确保安装过程符合相关法规和标准要求。
- 使用合适的工具和材料，确保安装质量。
- 注意施工现场的安全和整洁。
以上就是除湿风机盘管的安装技术交底内容，希望能够对安装过程有所帮助。
如有任何疑问或需要进一步的指导，请及时与我们联系。
空调风机盘管安全技术交底模板
一、交底目的为确保空调风机盘管安装、调试和运行过程中的安全，提高施工人员的安全意识和操作技能，特制定本安全技术交底。
二、工程概况1. 工程名称：_______2. 施工单位：_______3. 施工地点：_______4. 施工内容：空调风机盘管安装、调试和运行三、安全注意事项1. 人员安全- 施工人员必须经过专业培训，取得相关资格证书后方可上岗。
- 施工现场必须佩戴安全帽、安全带等个人防护用品。
- 高处作业时应使用安全绳，确保作业人员安全。
- 施工过程中严禁酒后作业、疲劳作业。
2. 机械安全- 机械设备必须符合国家相关标准，并定期进行保养和维护。
- 吊装作业时，吊装设备必须牢固可靠，吊装人员必须熟悉吊装操作规程。
- 电动工具使用前应检查电线、插头、开关等，确保无破损、短路等现象。
3. 电气安全- 施工现场必须按照电气安装规范进行施工，严禁私拉乱接电线。
- 电气设备必须接地，防止漏电事故发生。
- 施工过程中，严禁用水冲洗电气设备。
4. 材料安全- 施工材料必须符合国家相关标准，严禁使用不合格产品。
- 施工现场应妥善保管施工材料，防止火灾、盗窃等事故发生。
四、施工步骤及注意事项1. 施工准备- 检查施工现场，确保场地平整、清洁。
- 检查施工材料，确保符合要求。
- 检查机械设备，确保正常运行。
2. 安装步骤- 根据设计图纸，确定风机盘管安装位置。
- 检查风机盘管外观，确保无损坏。
- 将风机盘管吊装到指定位置，调整水平度。
- 连接水管、气管和电气线路。
- 进行系统调试，确保风机盘管正常运行。
3. 调试步骤- 检查风机盘管运行状态，确保无异常。
- 调节风机盘管风速，确保室内温度符合要求。
- 检查水管、气管和电气线路，确保无漏损。
五、应急预案1. 火灾事故- 立即切断电源，使用灭火器进行灭火。
- 疏散现场人员，确保安全。
2. 触电事故- 立即切断电源，使用绝缘工具进行救援。
- 疏散现场人员，确保安全。
3. 高空坠落事故- 立即采取措施，防止事故扩大。

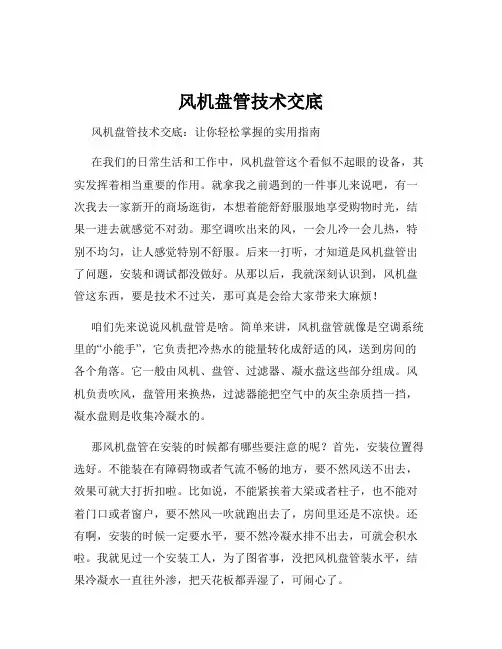

风机盘管技术交底
风机盘管技术交底风机盘管技术交底：让你轻松掌握的实用指南在我们的日常生活和工作中，风机盘管这个看似不起眼的设备，其实发挥着相当重要的作用。
就拿我之前遇到的一件事儿来说吧，有一次我去一家新开的商场逛街，本想着能舒舒服服地享受购物时光，结果一进去就感觉不对劲。
那空调吹出来的风，一会儿冷一会儿热，特别不均匀，让人感觉特别不舒服。
后来一打听，才知道是风机盘管出了问题，安装和调试都没做好。
从那以后，我就深刻认识到，风机盘管这东西，要是技术不过关，那可真是会给大家带来大麻烦！咱们先来说说风机盘管是啥。
简单来讲，风机盘管就像是空调系统里的“小能手”，它负责把冷热水的能量转化成舒适的风，送到房间的各个角落。
它一般由风机、盘管、过滤器、凝水盘这些部分组成。
风机负责吹风，盘管用来换热，过滤器能把空气中的灰尘杂质挡一挡，凝水盘则是收集冷凝水的。
那风机盘管在安装的时候都有哪些要注意的呢？首先，安装位置得选好。
不能装在有障碍物或者气流不畅的地方，要不然风送不出去，效果可就大打折扣啦。
比如说，不能紧挨着大梁或者柱子，也不能对着门口或者窗户，要不然风一吹就跑出去了，房间里还是不凉快。
还有啊，安装的时候一定要水平，要不然冷凝水排不出去，可就会积水啦。
我就见过一个安装工人，为了图省事，没把风机盘管装水平，结果冷凝水一直往外渗，把天花板都弄湿了，可闹心了。
接下来咱们再说说电气接线这一块。
这可不能马虎，线接错了，风机盘管可就不工作啦。
电源的相线、零线、地线一定要接对，而且要接牢固，不能有松动。
还有控制线，也要按照说明书接好，要不然你想调温度、风速都没法控制。
有一次，一个电工师傅在接线的时候，不小心把相线和零线接反了，结果一开机，风机盘管就冒烟了，吓得大家赶紧断电，还好发现及时，没有造成太大的损失。
风机盘管安装好了，接下来就是调试啦。
调试的时候，要先检查风机能不能正常运转，风速有没有达到要求。
然后再看看水温、水量是不是正常，进出水温度差合不合适。
风机盘管安装安全技术交底模板
一、交底对象1. 参加风机盘管安装工程的全体施工人员；2. 项目部管理人员及监理单位人员。
二、交底时间1. 风机盘管安装前；2. 风机盘管安装过程中；3. 风机盘管安装完成后。
三、交底内容一、安全注意事项1. 施工人员必须佩戴好安全帽、安全带、防护眼镜等个人防护用品；2. 施工现场严禁酒后作业，严禁疲劳作业；3. 严格遵守施工现场的安全规定，不得擅自移动、拆除、损坏安全设施；4. 严禁在施工现场进行吸烟、饮酒等不文明行为。
二、施工操作要求1. 风机盘管安装前，应对施工现场进行清理，确保施工环境整洁、安全；2. 风机盘管安装过程中，应注意以下几点：a. 风机盘管吊装时，应确保吊装牢固，吊杆与盘管相连处应用双螺母紧固；b. 风机盘管吊装后，应调整至正确位置，确保风机盘管出口方向、进水位置符合设计要求；c. 风机盘管与供回水管道连接时，应采用专用工具，防止盘管接口损坏；d. 风机盘管应在管道冲洗后再与之连接，以防止盘管堵塞；e. 风机盘管安装完成后，应对机组进行单机三速试运转及水压试验，试验压力为系统工作压力的1.5倍，不漏为合格；3. 风机盘管安装过程中，如遇特殊情况，应立即停止施工，待问题解决后方可继续施工。
三、应急救援措施1. 发生火灾时，应立即报警，并迅速组织人员疏散；2. 发生触电事故时，应立即切断电源，并迅速对触电人员进行急救；3. 发生高处坠落事故时，应立即对坠落人员进行救助，并立即上报相关部门；4. 发生其他安全事故时，应立即采取应急措施，并迅速上报相关部门。
四、其他事项1. 施工人员应加强自身安全意识，严格遵守操作规程；2. 施工过程中，应密切关注施工环境，发现安全隐患及时上报；3. 施工完成后，应对施工现场进行清理，确保场地整洁、安全。
五、总结1. 风机盘管安装工程是一项涉及多个工种、多个环节的综合性工程，施工过程中必须严格按照操作规程进行；2. 施工人员应充分认识安全的重要性，提高安全意识，确保工程顺利进行；3. 项目部及监理单位应加强对施工过程的安全监管，确保工程安全、优质、高效地完成。
通风空调施工技术交底-风机盘管、新风机组安装
３、对职工进行文明施工教育，提高职工素质。
4、施工现场应随时将施工垃圾清理干净,控制施工噪声，设置围挡等。
项目专业技术负责人：
交底人:
接受人:
4、设备的进出口应封闭良好，随机的零部件,应齐全无缺损。供、回水管与风机盘管机组，采用软接头。
5、排水坡度应正确,冷凝水应畅通地流到指定位置,供、回水阀及水过滤器应靠近风机盘管机组安装。
6、风管及风口与风机盘管机组连接处应严密牢固。
五、质量标准及保证措施
1、安装过程中保证同一房间内的风机盘管机组排列整齐，美观。具体吊装位置应与样板间内吊装位置一致。
技术（安全）交底记录
工程名称
施工单位
分项工程名称
风机盘管、新风机组安装
交底日期
交底内容:
一、材料设备要求
１、设备必须具备图纸、产品合格证书,安装使用说明书。
2、设备外观应完好无损，附件应齐全。
３、风机盘管机组吊筋使用φ8圆钢制作,新风机组吊筋使用φ８圆钢制作。
二、施工条件
施工现场应具备满足施工的水源、电源，建筑外围结构已完工。
三、施工工艺流程
确定标高——吊筋制作——设备检查试验——放线——钻孔——吊装
四、施工工艺
1、设备安装前，应进行开箱检查，开箱检查人员可由建设、监理、施工单位的代表组成。
2、风机盘管机组安装前应进行单机三速试运转及水压试验。试验压力为系统工作压力的1.5倍，不漏为合格。
３、卧式风机盘管应由支、吊架固定,并应便于拆卸和维修。
2、风机盘管冷凝水集水盘要坡向水流出口。
六、成品保护措施
施工过程中加强责任心,注意保护。吊装完毕的风机盘管要有防护措施。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编号：通风空调—年月日第1页，共1页
工程名称
贵州电视大楼
分部工程
通风空调
分项工程名称
B区风机盘管安装技术交底
交底内容：
风机盘管机组的安装应符合下列规定：
（1）所采用的设备、主料、辅料应符合设计规定，有出厂合格证。安装前再次检查设备规格是否符合设计图纸要求。
（2）风机盘管机组安装前应进行单机三速试运转及水压试验。试验压力为系统工作压力的1.5倍，不漏为合格；
（3）风机盘管在安装前应检查每台电机壳体及表面交换器有无损伤、锈蚀等缺陷。通电试验检查，机械部分不得摩擦，电气部分不得漏电。
（4）卧式风机盘管应由支、吊架固定，吊杆不应自由摆动，并应便于拆卸和维修。
（5）排水坡度应正确，冷凝水应畅通地流到指定位置，保证水盘无积水现象。供、回水阀及水过滤器应靠近风机盘管机组安装。
（6）风机盘管和冷热媒管连接，应在管道系统冲洗排污后再连接。连接后严禁渗漏。
（7）供、回水管与风机盘管机组，应为弹性连接（金属或非金属软管，长度不应大于300mm）；
（8）风管、回风箱及风口与风机盘管机组连接处应严密、牢固。不得漏风
（9）在安装过程中，对明装风机盘管机组还应做外观保护。
技术主管交底人ຫໍສະໝຸດ 被交底人
