自冷式变压器巡视作业指导书 2
变电设备巡视作业指导书
变电设备巡视作业指导书一、引言变电设备是电力系统中非常重要的组成部分，对于保障电网的安全稳定运行具有至关重要的作用。
为了确保变电设备的正常运行和可靠性，变电设备巡视作业必不可少。
本指导书旨在规范变电设备巡视作业，提高巡视效率和准确性。
二、作业内容1.巡视范围：包括变电站主设备、辅助设备、接地装置等。
2.巡视周期：根据相关规定执行日常巡视、定期巡视和专项巡视。
3.巡视人员：具备相关电力专业知识和经验，经过培训合格的人员进行巡视。
三、巡视作业流程1.巡视前准备–熟悉巡视区域和设备–携带必要的巡视工具和装备–核对巡视任务清单2.巡视过程–仔细观察设备运行情况–检查设备外观是否有异常–检查设备工作环境和周围情况3.巡视记录–记录巡视过程中发现的问题和异常–填写巡视报告并提出建议和处理意见4.巡视总结–对巡视情况进行总结分析–制定下一步改进和维护计划四、巡视注意事项1.巡视过程中要注意安全第一，遵守相关安全规定和操作规程。
2.巡视过程中要认真、细致，确保没有遗漏任何重要细节。
3.巡视发现异常情况要及时报告，并按照规定进行处理。
4.巡视结束后要对巡视结果进行汇总和整理，形成巡视报告并上报主管部门。
五、巡视作业的意义1.发现设备问题，及时进行维修和保养，提高设备的可靠性和运行效率。
2.预防设备故障和事故，避免因设备异常导致的电网故障。
3.提高变电设备的使用寿命，延长设备的更新周期。
六、结束语变电设备巡视作业是保障电网安全运行的重要环节，希望所有从事巡视工作的人员能够严格遵守相关规定和要求，勤勉工作，发现问题及时处理，确保电网的安全稳定运行。
以上是关于变电设备巡视作业的指导书，希望能够对相关人员的工作提供一定的参考和指导。

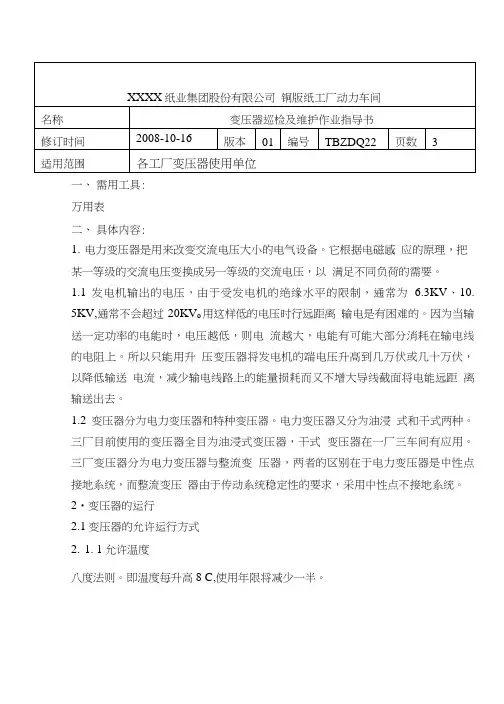

变压器巡检及维护作业指导书.doc
XXXX纸业集团股份有限公司铜版纸工厂动力车间名称变压器巡检及维护作业指导书修订时间2008-10-16版本01编号TBZDQ22页数3适用范围各工厂变压器使用单位一、需用工具:万用表二、具体内容:1.电力变压器是用来改变交流电压大小的电气设备。
它根据电磁感应的原理，把某一等级的交流电压变换成另一等级的交流电压，以满足不同负荷的需要。
1.1发电机输出的电压，由于受发电机的绝缘水平的限制，通常为 6.3KV、10.5KV,通常不会超过20KV o用这样低的电压时行远距离输电是有困难的。
因为当输送一定功率的电能时，电压越低，则电流越大，电能有可能大部分消耗在输电线的电阻上。
所以只能用升压变压器将发电机的端电压升髙到几万伏或几十万伏，以降低输送电流，减少输电线路上的能量损耗而又不增大导线截面将电能远距离输送出去。
1.2变压器分为电力变压器和特种变压器。
电力变压器又分为油浸式和干式两种。
三厂目前使用的变压器全目为油浸式变压器，干式变压器在一厂三车间有应用。
三厂变压器分为电力变压器与整流变压器，两者的区别在于电力变压器是中性点接地系统，而整流变压器由于传动系统稳定性的要求，采用中性点不接地系统。
2•变压器的运行2.1变压器的允许运行方式2.1. 1允许温度八度法则。
即温度每升高8 C,使用年限将减少一半。
工作温度为95 C时，使用年限为20年工作温度为105 C时，使用年限为7年工作温度为120 C时，使用年限为2年2.1.2、温升变压器温度与周围空气温度的差值叫变压器的温升。
当变压器温升升高时，绕组的电阻会加大，使铜损增加。
3.变压器的并列运行3.1变压器并列运行的条件1）、变压器的接线组别相同；2）、变压器的变比相同；3）、变压器的短路电压相等4.接线组别不同时变压器并列运行分析4.1当并列运行的变压器的变比和短路电压相同时而接线组别不同, 由于并列运行的两台变压器接于同一条母线上，所以其一次侧电压相位是相等的，而其二次侧所对应的电压相位就会产生变化，两台变压器的二次侧电压会存在一定的相位差，此时如果变压器的二次侧并列运行，会产生一个合成电压AU二U1-U2。
变电站二次设备巡检作业指导书
变电站二次设备巡检作业指导书一、前言随着我国电力行业的快速发展，变电站的数量和规模不断壮大，二次设备的安全稳定运行显得尤为重要。
二次设备巡检作为保障电力系统正常运行的关键环节，其工作质量直接影响到电力系统的安全稳定。
然而，传统的人工巡检方式存在诸多问题，如工作效率低、巡检质量难以保证、数据记录不规范等。
为了提高二次设备巡检的质量和效率，本文针对变电站二次设备巡检作业指导书进行编写，以规范巡检流程，提高巡检质量，确保电力系统的安全稳定运行。
二、巡检内容1.设备外观检查：检查设备外观是否完好，无破损、锈蚀等情况；2.设备运行状态检查：检查设备运行参数是否正常，各部件工作是否正常；3.二次回路检查：检查二次回路接线是否牢固，无松动、短路等情况；4.保护装置检查：检查保护装置设置是否正确，功能是否正常；5.仪表和信号检查：检查各类仪表和信号装置是否正常，数据是否准确；6.设备清洁度检查：检查设备内外部是否清洁，无尘埃、油污等；7.安全设施检查：检查安全设施是否完好，无损坏、缺失等情况。
三、巡检流程1.准备工作：检查巡检工具、仪器仪表是否齐全，确保设备正常运行；2.设备外观检查：按照设备清单，逐一检查设备外观，做好记录；3.设备运行状态检查：通过监控系统或现场检查，确认设备运行状态是否正常；4.二次回路检查：检查二次回路接线、端子排、连接线等，确保接线牢固、无短路；5.保护装置检查：检查保护装置设置，功能试验，确保保护装置正常；6.仪表和信号检查：检查各类仪表和信号装置，确保数据准确、装置正常；7.设备清洁度检查：清洁设备内外部，保持设备清洁；8.安全设施检查：检查安全设施完好，无损坏、缺失；9.数据记录：将巡检过程中发现的问题、隐患、整改情况等记录在巡检表上；10.巡检总结：对本次巡检工作进行总结，分析存在的问题，提出改进措施。
四、注意事项1.巡检过程中，应遵守电力安全规程，确保人身安全；2.巡检人员应具备一定的专业知识和技能，熟悉设备结构和工作原理；3.巡检过程中，如发现设备问题，应及时上报，制定整改措施；4.定期总结巡检经验，不断完善和优化巡检流程；5.注重培训，提高巡检人员的业务水平和工作能力。
变压器检验作业指导书
变压器检验作业指导书一、引言变压器是电力系统中重要的电气设备之一，用于变换电压和传输电能。
为确保变压器的正常运行和安全使用，进行定期的检验是必要的。
本作业指导书旨在提供变压器检验的详细步骤和要求，以确保检验工作的准确性和可靠性。
二、检验准备1. 检查变压器的外观：检查变压器外壳、冷却器、接线端子等部件是否完好无损，有无锈蚀、变形或漏油等情况。
2. 检查变压器的绝缘系统：检查绝缘油的油位、颜色和气味，确保绝缘油的质量良好。
同时检查绝缘子、绝缘套管和绝缘垫片等绝缘部件是否存在损坏或老化。
3. 检查变压器的接地系统：检查变压器的接地装置是否正常连接，并进行接地电阻测试，确保接地系统的可靠性。
4. 检查变压器的冷却系统：检查变压器的冷却器、风机和水泵等冷却设备是否正常运行，确保变压器的散热效果良好。
三、检验步骤1. 检查变压器的电气连接：检查变压器的高压绕组、低压绕组和中性点的接线端子是否牢固，无松动或腐蚀现象。
同时检查变压器的连接图和标牌是否清晰可读。
2. 检查变压器的绝缘电阻：使用绝缘电阻测试仪对变压器的高压绕组、低压绕组和绝缘油进行绝缘电阻测试，记录测试结果并与标准值进行比较。
3. 检查变压器的绕组接地：使用低压直流电压法对变压器的高压绕组、低压绕组和中性点进行绕组接地测试，记录测试结果并与标准值进行比较。
4. 检查变压器的短路阻抗：使用短路阻抗测试仪对变压器的短路阻抗进行测试，记录测试结果并与标准值进行比较。
5. 检查变压器的负载损耗：使用负载损耗测试仪对变压器的负载损耗进行测试，记录测试结果并与标准值进行比较。
6. 检查变压器的局部放电：使用局部放电检测仪对变压器的绝缘系统进行局部放电测试，记录测试结果并与标准值进行比较。
7. 检查变压器的油质量：对变压器的绝缘油进行油质量测试，包括水分、气体、颗粒物和酸值等指标的测试，记录测试结果并与标准值进行比较。
四、检验报告根据检验步骤中记录的测试结果，编写变压器检验报告。
变电设备全面巡视标准化作业指导书..
附件一变电设备全面巡视标准化作业指导书
变电设备全面巡视标准化作业指导书1．一次设备部分
1．1变压器
1．1．1有载调压变压器
1．1．2无载调压变压器
1．2断路器
1．2．2 SF6断路器
1．2．3油断路器
1．2．4真空断路器
1．5互感器（含电压互感器、电流互感器）
1．6阻波器
1．10电容器
1．12支柱绝缘子
1．13母线
1．15高压带电显示装置
2．二次设备部分
2．1控制屏、保护屏、测控屏、故障录波屏、电度表屏、通信屏、直流屏、站用电屏等公共部分
2．1．4电度表屏
2．1．5通信屏
2．1．9其它设备
2．1．9．2微机五防系统
2．1．9．3录音系统
2．2变压器保护装置及操作箱
2．3线路、断路器保护装置、操作箱、高频收发信机及光纤通讯装置
2．3．2操作箱
2．5母线保护装置
2．6测控装置
2．7故障录波装置、行波测距装置
2．10备自投装置
3．4蓄电池
4．1通讯直流设备4．1．1直流充电设备
4．2通讯装置
5．消防部分
5．2消防设施
5．3消防报警系统
6．安全工器具部分
6．3验电器
6．4安全工器柜
6．5操作杆
6．6成组接地线
6．7接地线
6．8 SF6防护服及防毒面具
6．9 标示牌
6．10安全带
6．11安全帽
7．站内土建部分
7．3电缆沟
7．5空调
第21 页共21 页。
变压器正常巡视作业指导书
1.变压器正常巡视作业指导书基本条件工作任务变压器正常巡视作业作业指导书编号001工作条件设备不停电工种变电运行设备类型变压器工作组成员及分工正值/副值，正值巡视主要部件，并指导副值巡视，副值做记录标准作业时间定期巡视时间作业要求序号作业要求质量要求及监督检查危险点分析及控制措施1 巡视要求（1）掌握变压器的运行状况（2）发现其存在的隐患和缺陷（3）鉴定其原来缺陷的发展状况（4）做好巡视记录和缺陷记录（5）及时掌握变压器所带负荷状况监督检查：（1）缺陷有发展的报告值班长和站长（2）督促工区处理一类、二类缺陷（3）发现变压器过负荷时，及时采取措施措施不力，造成人员进入带电间隔，碰触带电部分造成触电伤亡加强监护，与带电部分保证足够安全距离巡视不全面，造成漏巡巡视要认真、全面变压器严重过负荷没有及时发现，造成变压器烧毁巡视要认真、全面，尤其对于变压器所带负荷状况，要随时掌握2 作业程序：（1）检查变压器油色、油位（2）检查变压器温度（3）听变压器运行声音（4）检查瓷套绝缘情况（5）检查主导流接触（6）检查气体继电器（1）变压器各部是否渗漏油，油色、油位是否正常。
对于隔膜密封式储油柜油的监视，发现油面突然下降，则可能是气道膜破裂所致（2）散热器温度是否均匀，温度计指示是否正确（3）声音是否均匀、有无异常响声（4）瓷质部分是否清洁、有无破损裂纹、放电现象（5）主导流接点有无发热现象（6）气体继电器内是否充满油、有无气体存在（7）防爆管隔膜是否完整（安全阀是否动作），呼吸器是否堵塞，干燥剂是否失效（8）风扇电机运转是否正常（9）接地装置是否良好（10）检查变压器保护装置无异常，信号正确攀爬变压器时，碰触带电部分造成触电伤亡加强监护，与带电部分保证足够安全距离巡视不全面，造成漏巡巡视要认真、全面变压器严重漏油、发热没有及时发现，造成主设备烧毁巡视要认真、全面（7）检查防爆阀和呼吸器（8）检查冷却装置（9）检查变压器保护装置。
变电运行巡视检测作业指导书
电气（变电）运行巡视检测作业指导书一、一般要求㈠设备巡视的种类为了监视设备的运行情况，以便及时发现和消除设备缺陷，预防事故的发生，确保设备安全运行，应对变电设备进行巡视检查。
每个值班人员必须严格按照规程要求，认真负责，一丝不苟地做好设备检查工作。
及时发现异常和缺陷，及时汇报调度和上级，杜绝事故发生。
变电站设备的巡视检查，一般分为正常巡视、全面巡视、熄灯巡视及特殊巡视四种。
㈡有人值班变电站设备巡视周期1、每次交接班时；2、每班高峰负荷时和夜间熄灯时；3、变电站负责人每周巡视一次；4、根据特殊情况进行不定期巡视时，应增加巡视次数。
㈢无人值班变电站设备巡视周期1、定期巡视：对所辖的变电设备，巡操人员每周应保证1次；2、夜间巡视：每月2次，由巡操人员进行；3、根据特殊情况进行不定期巡视时，应增加巡视次数；4、无人值班但有人值守的变电站，由值守人员分时段进行巡视检查，一般每天巡视2次，早晚各一次，巡操人员每月应保证2次。
㈣遇到下列情况应增加巡视次数：1、设备过负荷或负荷有显著增加时；2、设备经过检修、改造或长期停用后重新投入运行；新安装的设备加入系统运行时；3、设备缺陷近期有发展、变化时；4、恶劣气候、事故跳闸和设备运行中有可疑现象时；5、法定节、假日及有重要供电任务期间；㈤设备巡视检查应遵守的规定1、变电站设备巡视，由值守人员或巡操队员按照规程规定进行定期性巡视检查和特殊性巡视检查；2、有权单独巡视检查高压配电装置的人员，在巡视检查高压设备时，应遵守〈〈国家电网公司电力安全工作规程》关于“高压设备的巡视”的规定：⑴经企业领导批准，允许单独巡视高压设备的值班员和非本值的值班员，单独巡视高压设备时，不得进行其他工作，不得移开或越过遮拦；⑵雷雨天气需要巡视室外高压设备时，应穿绝缘靴，并不得靠近避雷器和避雷针；⑶高压设备发生接地时，室内不得接近故障点4米以内，室外不得接近故障点8米以内。
进入上述范围以内人员必须穿绝缘靴，接触设备外壳和构架时应戴绝缘手套;⑷巡视配电装置时，进出高压室必须随手将门关好；⑸新进人员和实习生不可单独巡视检查；⑹检修班（巡操队）进行红外线测温、继保巡视等，必须执行工作票制度。
巡视作业指导书
巡视作业指导书一、背景介绍巡视作业是指对特定区域或对象进行巡查、检查、监督的工作。
巡视作业的目的是发现问题、解决问题、改进工作，并确保工作的顺利进行。
本指导书旨在规范巡视作业的流程和要求，提高巡视作业的效率和质量。
二、巡视作业流程1. 制定巡视计划根据巡视的目标和任务需求，制定巡视计划。
计划应包括巡视的时间、地点、人员配置等信息，并明确巡视的重点和重要问题。
2. 巡视准备工作在巡视前，需要进行充分的准备工作。
包括收集相关资料和信息、了解巡视对象的情况、确定巡视的具体内容和要求等。
3. 巡视实施根据巡视计划，组织巡视人员进行实地巡视。
巡视人员应按照规定的时间和路线进行巡视，并做好记录和采集相关数据。
4. 问题发现与整理在巡视过程中，巡视人员应及时发现问题。
对于发现的问题，应进行分类整理，并记录问题的具体描述、位置、原因等相关信息。
5. 问题分析与解决对于发现的问题，需要进行深入分析，找出问题的根源，并制定相应的解决方案。
解决方案应具体、可行，并考虑到实际情况和资源限制。
6. 巡视报告撰写根据巡视的结果和问题整理，撰写巡视报告。
报告应包括巡视的目的、方法、结果、问题和建议等内容，并具备逻辑清晰、条理性强的特点。
7. 巡视报告审核与反馈巡视报告应由相关领导进行审核，并提出修改意见和建议。
审核通过后，将报告反馈给相关部门或单位，并要求其按照报告中的建议进行改进和整改。
8. 巡视结果跟踪对于巡视发现的问题，需要进行跟踪和督促整改。
跟踪工作应持续进行，直到问题完全解决并得到相关部门或单位的确认。
三、巡视作业要求1. 严格遵守相关法律法规和工作纪律，确保巡视作业的合法性和规范性。
2. 巡视人员应具备一定的专业知识和技能，能够熟练运用巡视工具和设备，提高巡视的准确性和效率。
3. 巡视人员应保持客观、公正的态度，不偏袒、不偏私，真实记录巡视的情况和问题。
4. 巡视报告应具备可读性和可操作性，能够为相关部门或单位提供有针对性的建议和解决方案。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（11）检查变压器保护装置无异常，信号正确
巡视时攀爬变保证足够安全距离
巡视不全面，造成漏巡
巡视要认真、全面
变压器严重漏油、发热没有及时发现，造成主设备烧毁
巡视要认真、全面
1
巡视要求
（1）掌握变压器的运行状况
（2）发现其存在的隐患和缺陷
（3）鉴定其原来缺陷的发展状况
（4）做好巡视记录和缺陷记录
监督检查：
（1）缺陷有发展的报告值班长和站长
（2）督促工区处理一类、二类缺陷
措施不力，造成人员进入带电间隔，碰触带电部分造成触电伤亡
加强监护，与带电部分保证足够安全距离
巡视不全面，造成漏巡
（2）散热器温度是否均匀，温度计指示是否正确
（3）声音是否均匀、有无异常响声
（4）瓷质部分是否清洁、有无破损裂纹、放电现象
（5）主导流接点有无发热现象
（6）气体继电器内是否充满油、有无气体存在
（7）防爆管隔膜是否完整（安全阀是否动作），呼吸器是否堵塞，干燥剂是否失效
（8）散热器无渗漏
（9）接地装置是否良好
3.自冷式变压器巡视作业指导书
基 本 条 件
工作任务
自冷式变压器巡视作业
作业指导书编号
003
工作条件
设备不停电
工种
变电运行
设备类型
自冷式变压器
工作组成员及分工
正值/副值，正值巡视主要部件，并指导副值巡视，副值做记录
标准作业时间
定期巡视时间
作 业 要 求
序号
作业要求
质量要求及监督检查
危险点分析及控制措施
巡视要认真、全面
2
作业程序：
（1）检查变压器油色、油位
（2）检查温度
（3）检查声音
（4）检查瓷套绝缘
（5）检查主导流接触
（6）检查气体继电器
（7）检查防爆阀和呼吸器
（8）检查接地装置
（9）检查变压器保护装置
（1）检查变压器各部是否渗漏油，油色、油位是否正常。对于隔膜密封式储油柜油的监视，发现油面突然下降，则可能是气道膜破裂所致
