γ射线料位计说明书
γ射线料位计说明书一、概述LW-99型料位计是与LWJ-77型及LWJ-84型兼容的计数管型γ射线料位计。
LW-99型料位计的机箱和探头与LWJ-77及LWJ-84型相比有了很大的改进。
LWJ-77及LWJ-84过去出问题往往是电源，尤其是夏天，天气潮湿，温度高，大功率器件是最易出问题的部件。
针对这些问题，在设计时，高压电源及主要部件采用模块设计，变压器选用全密封型，功耗降低了十几倍，整个电路已没有大电流器件；同时防潮性能大大提高。
所以可靠性也大大提高了。
LW-99型料位计是用于料位、物位监视的核子仪器，广泛应用于水泥、化工、冶金、炼焦、石油、煤炭、采矿等各类工矿企业及科研部门。
尤其在立窑卸料控制已成了必备仪器。
γ射线料位计、核子秤、配料系统等产品已成我公司的主导产品。
本仪器是根据放射性同位素放出γ射线通过物料后被吸收减弱程度的不同，对各种形态的物料（可以是固态，液态，粘稠流体等）位置进行非接触监控，当料位高于或低于预定的料位线时，仪器灯光及表头指针给予不同显示，并能送出控制信号供自动控制系统使用。
使用γ射线料位计可以控制物料容器在某一料位面上的卸料、进料或两个料位面上的卸料、进料控制。
LW-99型只有一块电路板，体积小，重量轻，灵敏度高，反应快，安装方便，不易出毛病，维修量很小；不受高温、高压、强酸、强碱等特殊环境影响，也不会影响物料的正常流程。
二、主要技术指标1、最低可动作γ射线通量率：＜100个/秒厘米2；2、指示值建立时间：≤20秒；3、输出开关信号触点容量（电阻性负载）：AC380V/2.5A；4、可测容器最大直径：4~10米（视容器壁厚，壳体材料密度及容器内结瘤情况而定）；5、环境温度：-20~+50℃；6、使用电源：交流220伏，功率消耗小于20瓦；7、探头体积：φ60×300mm；8、放射源有效期：大于30年；9、传输距离：300米；10、仪器体积：220宽×165深×110高mm；11、延时控制：可调范围：0~30秒；12、成套性：仪表一台，探头一支，放射源一个，电源线一根，四芯电缆一根（20米），说明书一份。
三、工作原理本机由三部分组成：放射源，探头和仪表，现分述如下：1、放射源铅罐本仪器所用放射性同位素铯137(137Cs)能够持续不断地发生原子核衰变，同时向四周放射γ射线。
每种放射性同位素都有一定的半衰期，经过一个半衰期，放射源的放射性活度就减少一半（经过两个半衰期，活度将衰变成原来的四分之一）放射性活度与半衰期不受任何物理化学因素的影响。
铯137的半衰期为30年。
放射性活度单位为居里(Ci)，每居里(Ci)放射源在1秒钟有3.7×1010个原子核发生衰变，铯137平均每百次衰变放出85个662kev能量的γ射线，所以1mCi铯137放出γ射线数率N 为：N=3.7×107×0.85=3.145×107(个/秒毫居里)由于γ射线向四周发射的几率是一样的，所以m毫居里放射源距R厘米处，垂直于γ射线行进方向单位面积通过的γ射线数，即通量密度（或通量率）为：N=3.145×107m/(4πR2)≈2.5×106m/R2 (个/秒厘米2)式中，m为放射性活度，单位毫居里（mCi）。
若R处与放射源之间有阻挡物，射线会场减弱K倍，减弱后的N计算式：N=2.5×106m/(KR2)K值因阻挡物密度，厚度及γ射线能量而异。
表中列出了137Cs源对几种不同物质的密度ρ，半厚度Δ1/2。
当给定阻挡层厚度d(cm)代入上式，可计算出K值。
LW-99料位计灵敏度的下限为100（个/秒厘米2），一般选用N=100―200（个/秒厘米2）为好。
利用这些条件可以选择源的活度m。
例如，某煤罐壁由厚1.5cm铁制成，外径7米，选择N=161（个/秒厘米2），需选用137Cs源活度为：=161×23/1.8×7002/(2.5×106)=100(mCi)若137Cs源选100mCi，当衰减到N=100（个/秒厘米2）时，约使用T年：T=T1/2Ln(N0/N)/Ln2=30Ln(161/100)/Ln2=21年式中T1/2为半衰期，137Cs为30年。
所以源活度选大些使用年限就长些。
一般铅罐设计活度≤200mCi。
放射源置于特制的铅罐中心，铅罐一面有开关，使用时放至“开”位置（注意一定要开到底，用螺丝固定）。
这时沿窗口方向射出一束γ射线，而在其它方向则因铅罐的阻挡，只有微量的射线逸出。
2、探头探头为筒形，铝质外壳，内装有两支J408γ型计数管（每个计数管接收面积约20×2平方厘米）和一个电子元件组成的射极输出器。
γ射线穿过计数管时，可产生电脉冲信号，其频率正比于探头处γ射线通量率。
探头输出信号需由屏蔽电缆线送到仪表，以防干扰。
3、仪表仪表的电源部分输出三种直流电压：+24V供探头内射极输出器和仪表的继电器驱动单元使用；+12V供仪表其余部分使用；-400V供探头计数管使用。
仪表把探头送来的尖脉冲改变为方形脉冲，脉冲幅度约10V，经f/v变换，送入50μA表头与比较器，比较器比较由f/v转换来的电压信号，当电压高（即料空）时，继电器吸合，常开触点闭合，常闭触点开启；同时，仪表上的灯光信号亦发生转变（红灯灭，绿灯亮）；当电压低（即料满）时，继电器释放，闭合变常开，开启变常闭；同时，仪表上的灯光信号亦发生转变（红灯灭，绿灯亮）。
由于物料连续变动会造成继电器频繁启动，对继电器及接触器寿命有较大影响，故增加了延时电路，即料满刚下降到空料时或空料刚升到满料时，继电器并不立即动作，而是延时一下再动作，以减少来回翻转次数，延时时间长短，可以调整“延时”电位器。
机箱面板上还设有“灵敏度”调整电位器，调整微安表头指针料满料空转换位置。
检验信号单元是一个多谐振荡器，当“工作/检验”转换开关扳至“检验”位置时，探头脉冲断开，振荡器输出脉冲接入，用以检验仪表工作是否正常，振荡器输出脉冲频率约210个脉冲/秒。
工作时应扳回“工作”位置。
四、整机校验与使用出厂前已按以下步骤作了检测。
为了安装工作的顺利，安装前也可对仪表进行再校验，校验过程还可增进对仪器的了解，这无疑对安装过程及安装后的调试与使用都是有利的。
校验工作可按下列步骤进行：1、先把“延时”逆时针调至最小。
将“工作/检验”开关置于“检验”位置，这时红灯亮，表头指针上升到满格。
调节“灵敏度”可以使红灯灭，绿灯亮。
再扳回到“工作”，表针逐渐下降，且绿灯灭，红灯亮。
随“灵敏度”顺时针转动（灵敏度变高），红绿灯转换的表针位置则变低。
一般调至表针位置在30Aμ即可。
2、将“工作/检验”开关反复转换，每次转换前将“灵敏度”电位器置于不同的位置，观察红绿灯转变时表针示值，此值随“灵敏度”电位器位置的不同而不同，则说明主机工作正常。
3、接上探头，利用放射源进行检测：“工作/检验”开关置于“工作”，再将探头远离放射源，仪表表针应有微小读数，这是天然本底照射造成的。
4、将探头贴近放射源罐，表针应上升，且红灯灭，绿灯亮。
5、将源罐开关转到“开”的位置，探头置于距源罐一米以外，正对开口的地方，此时表针应上升，且红灯灭，绿灯亮。
在放射源与探头之间放上足够的阻挡物，如砖头，铁块等，这时表针慢慢往下降，绿灯灭红灯亮。
6、将延时电位器调大，把阻挡物拿开，这时表针上升，在延时几秒种后红灯才灭，绿灯亮；放上阻挡物，绿灯灭，红灯亮。
若以上检查完全正常，则说明料位计正常，可以进行安装了。
五、安装说明1、空料和满料时表头显示值的调整：探头与放射源一般是相对安放于物料容器两侧，如图（一）所示，而料位计仪表则安放在操作室。
仪表与探头之间需用四芯电缆连接。
安装时使放射源窗口正对探头，放射源罐不一定要绝对水平放置，允许有俯仰角，只要探头恰好处于射线范围既可，放射源扳手不要向上放置，以免进灰。
探头可水平放置，也可垂直放置，与放射源连线平行、垂直均可。
当物料高于料位线时，由于物料对射线的阻挡，探头得到的射线数率比料位低于料位线减少K倍，此K值大小取决于物料的密度及射线所穿过物料的厚度。
只要K值达到2-3，料位计便能准确显示容器中物料是否高于料位线。
“满料”即物料高于料位线。
“空料”即低于料位线。
使用时调整“灵敏度”电位器，使“空料”时表针指向40μA以下，“满料”时表针指向20μA以上即可。
图（一）现场安装示意图探头与放射源安装后，若不论满空料表针均指示很小，则是放射源的中心孔与探头未完全对正；若不论空满料表针均接近于满格（只红灯亮），这应先判断是否是干扰信号造成的，可将放射源关闭，若表头显示值没有显著变化，仍然很大，则说明有干扰；若表头显示值下降很大，则说明放射源太强，应将探头内计数管取出一根；或者加大探头与放射源之间的距离；或在放射源开口处一片一片加5mm左右厚度的铁板，以减少探头处的射线强度，直调到红灯变绿。
调整后应把探头和放射源固定，最好做一铁罩罩起，这样即可防灰尘，又可防盗。
2、放射性防护世界上所有的人每日每时都在接受放射性射线的照射。
在人体内及人们生活的环境中到处都存在着微量的天然放射性元素，如碳14，钾40，氡222，锶90，镭226等，它们广泛存在于我们周围的万物之中，甚至我们体内，不断地放射出射线照射人体。
来自宇宙的放射线也照射着人体，这些是自然界中固有的。
非人为造成的射线照射统称为天然本底照射，地球上各地的宇宙射线强度及土壤，大气中放射性物质的含量是不同的，所以各地的本底照射率亦不同。
北京地区每人每年约受到100毫伦的天然本底照射。
此外，人们去医院透视，照X光CT，都要受到射线的照射（可称作生活照射）。
胸部透视受到的照射率为每秒280毫伦左右，夜光表对手腕的照射率约为每小时1毫伦；电视显像管表面最大照射率约为每小时0.2毫伦（但电视显像管X-射线能量很低，很容易被玻璃及空气吸收）；人体所含钾40对人体的照射约为每天0.15毫伦；饮水的放射性可达到每升10-6毫居,空气的放射性约为每立方米10-7毫居。
这些日常生活中不可避免的放射性照射对人体并没有什么影响,需要注意的问题是应避免受到过量照射。
“伦琴”为“照射量”单位，“照射量”是度量X射线与γ射线对空气电离作用程度的量。
“剂量当量”单位是“雷姆”，“剂量当量”是度量生物组织受到射线损伤程度的量。
将“照射量”折算成计量当量要经过一系例复杂的运算，但对于X射线与γ射线对人体的作用来说，1伦琴大约相当于0.92~0.97雷姆，所以可直接以伦琴数作为雷姆数来估算计量当量值，其误差只有5%左右。
铯137照射量计算公式如下（1伦琴=1000毫伦琴）：3.28mt/(KR2)(伦琴)式中3.28为每毫居点源在1厘米处每小时的伦琴数；m为放射性强度，单位毫居；t为受照射时间，单位小时；R为与放射源间距，单位厘米；K为中间屏蔽物对射线的减弱倍数。
γ射线料位计说明书
γ射线料位计说明书一、概述LW-99型料位计是与LWJ-77型及LWJ-84型兼容的计数管型γ射线料位计。
LW-99型料位计的机箱和探头与LWJ-77及LWJ-84型相比有了很大的改进。
LWJ-77及LWJ-84过去出问题往往是电源，尤其是夏天，天气潮湿，温度高，大功率器件是最易出问题的部件。
针对这些问题，在设计时，高压电源及主要部件采用模块设计，变压器选用全密封型，功耗降低了十几倍，整个电路已没有大电流器件；同时防潮性能大大提高。
所以可靠性也大大提高了。
LW-99型料位计是用于料位、物位监视的核子仪器，广泛应用于水泥、化工、冶金、炼焦、石油、煤炭、采矿等各类工矿企业及科研部门。
尤其在立窑卸料控制已成了必备仪器。
γ射线料位计、核子秤、配料系统等产品已成我公司的主导产品。
本仪器是根据放射性同位素放出γ射线通过物料后被吸收减弱程度的不同，对各种形态的物料（可以是固态，液态，粘稠流体等）位置进行非接触监控，当料位高于或低于预定的料位线时，仪器灯光及表头指针给予不同显示，并能送出控制信号供自动控制系统使用。
使用γ射线料位计可以控制物料容器在某一料位面上的卸料、进料或两个料位面上的卸料、进料控制。
LW-99型只有一块电路板，体积小，重量轻，灵敏度高，反应快，安装方便，不易出毛病，维修量很小；不受高温、高压、强酸、强碱等特殊环境影响，也不会影响物料的正常流程。
二、主要技术指标1、最低可动作γ射线通量率：＜100个/秒厘米2；2、指示值建立时间：≤20秒；3、输出开关信号触点容量（电阻性负载）：AC380V/2.5A；4、可测容器最大直径：4~10米（视容器壁厚，壳体材料密度及容器内结瘤情况而定）；5、环境温度：-20~+50℃；6、使用电源：交流220伏，功率消耗小于20瓦；7、探头体积：φ60×300mm；8、放射源有效期：大于30年；9、传输距离：300米；10、仪器体积：220宽×165深×110高mm；11、延时控制：可调范围：0~30秒；12、成套性：仪表一台，探头一支，放射源一个，电源线一根，四芯电缆一根（20米），说明书一份。
GAMMA_FMG60操作手册(中文)
Services PressureTemperature LiquidAnalysis Registration SystemComponentsSolutionsBA 236F/00/en/11.0452023879操作指南放射性测量仪表Gammapilot M FMG60简介操作指南内容本操作指南描述了放射性一体化变送器Gamm a pi lot M F M G60的安装和调试，包括了标准测量任务需要的所有功能。
此外，G amm api lot M F MG60还提供了一些附加功能，比如测量值的优化和转换等，这些功能不包括在本操作指南中。
所有仪表功能的简介见附录。
在操作指南BA287F/00/en“G a mm apil ot M-仪表功能描述”的中包含了所有仪表功能的详细描述，这些都可以在在仪表附带的“T OF Too l-F iel dToo l P a c ka ge”光盘1中找到。
1安全指南2标识3安装4接线5操作6调试1.1正确使用1.2安装，调试和操作1.3危险区域1.4辐射防护1.5安全规范与符号2.1G a mma pi l ot M 的组件2.2铭牌2.3产品结构2.4交货范围2.5提供的文件2.6证书和认证2.7注册商标3.1交货、运输与储存3.2安装条件3.3水冷3.4安装检查4.1端子腔室4.2电缆入口4.3端子分配4.4总线插头连接器4.5电势平衡4.6端子腔室A 接线4.7端子腔室B 接线4.8远程显示和操作模块FH X40的连接4.9级连模式连接4.10限位检测触点连接4.11接线后检查5.1操作选项简介5.2操作显示5.3可选操作选项5.4锁定/解锁设置5.5复位到默认配置6.1简介6.2仪表上电6.3基本设置6.4料位测量和限位检测标定6.5密度和浓度测量标定7故障诊断8维护和维修9附件10技术数据11附录索引清洁去污声明7.1系统信息7.2可能的标定故障8.1外部清洗8.2维修8.3Ex-或SI L -认证设备的维修8.4更换8.5返修8.6处理8.7Endr ess +Ha use r 公司9.1Com m ubo x F X A1919.2FXA 193服务接口9.3FHX 40远程显示9.4FHG 60安装设备（用于料位测量和限位检测）9.5密度测量的支架9.6密度测量的测量路径10.1技术数据一览11.1料位测量操作菜单11.2限位检测操作菜单11.3密度和浓度测量操作菜单11.4测量原理故障联系地址的的的491421313944458910111212131314151920212122232425262728293031323637383940414757656971768088916568696969696970707171727375757680828486目录1安全指南1.1正确使用1.2安装、调试和操作1.3危险区域Gam map il ot M 是一个能够提供非接触料位测量、限位检测、密度和浓度测量的一体化变送器。
Y射线料位控制仪操作规程
γ射线料位控制仪操作规程1、主题内容于适用范围：本标准规定γ射线料位控制仪安全操作方法。
本标准适用于FLW-11γ射线料位控制仪，LWJ．Pdγ射线料位控制仪。
2、仪器安装前检查：2．1、检查仪器是否完整无缺，紧固件是否松动。
2．2、用电缆接通探头与控制台，接通电源，打开电源开关，表头本底读数应为40—45uA，如不符，可调整控制台的灵敏度电位器RV，。
2．3纽子开关K1置于“手动”位置，K2分别置于‘‘卸料”、‘停止’’位置，继电器J应动作，指示灯作相应变换。
3、探头、放射源(铅室)的安装：．3·1、料位监控点应选在机立窑“天方地园"口的下方，出料管的上部，保证出料管料封段尽量的长，要求大于2米。
对管振机出料，料封管允许适当缩短。
3．2、探头、铅室可置于角钢制成的台架上。
请特别注意，台架不得与料封管、磁振机、管振．_．机等振动机构相连，以免长期剧烈振动损坏仪器。
3．3、架子结构应能保证探头与铅室之间的空间不会堆积水泥粉末，以免日久堆积起来的水泥对γ射线产生附加吸收，使仪器指示‘‘有料’’的假象，造成控制失灵。
3．4、的出口，要面对探头；探头和铅室的中心线应通过料管的中心线。
3．5、铅室安装在靠近卸料管约5一l0厘米处；探头距铅室1米左右。
3．6、外界的交流接触器不得使用380V电源，以免损坏仪器内部的继电器及其它元件。
外控接线柱继电器触头为"--'220V，3A。
4、调试4．1、卸开铅室项部的一个螺丝，转动铅室内芯180。
，使放射源处于开启状态。
拧上螺丝，固定内芯。
4.2、使出料管内监测端无料，调节后面板上的灵敏度电位器RV2使表头读数为>90uA。
4．3、使出料管内监测段有料，表头读数应为40uA左右。
4．4、固定探测室及铅室，控制台开关Kl置于自动位置，将卸料机构控制线接至仪器后面板上外控接线柱上，仪器即投入自动料位控制控制。
5、检查：5．1、立窑1拌车间：立窑2≠}车间主任负责本标准监督、检查执行。
放射性料位计操作说明

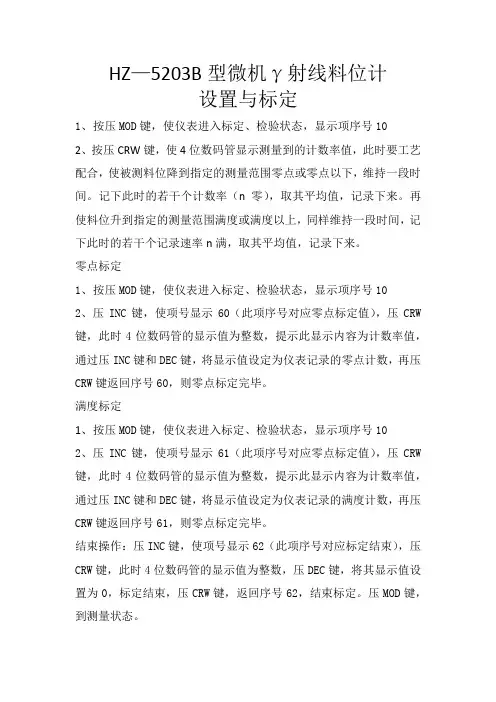

HZ—5203B型微机γ射线料位计
设置与标定
1、按压MOD键，使仪表进入标定、检验状态，显示项序号10
2、按压CRW键，使4位数码管显示测量到的计数率值，此时要工艺配合，使被测料位降到指定的测量范围零点或零点以下，维持一段时间。
记下此时的若干个计数率（n零），取其平均值，记录下来。
再使料位升到指定的测量范围满度或满度以上，同样维持一段时间，记下此时的若干个记录速率n满，取其平均值，记录下来。
零点标定
1、按压MOD键，使仪表进入标定、检验状态，显示项序号10
2、压INC键，使项号显示60（此项序号对应零点标定值），压CRW 键，此时4位数码管的显示值为整数，提示此显示内容为计数率值，通过压INC键和DEC键，将显示值设定为仪表记录的零点计数，再压CRW键返回序号60，则零点标定完毕。
满度标定
1、按压MOD键，使仪表进入标定、检验状态，显示项序号10
2、压INC键，使项号显示61（此项序号对应零点标定值），压CRW 键，此时4位数码管的显示值为整数，提示此显示内容为计数率值，通过压INC键和DEC键，将显示值设定为仪表记录的满度计数，再压CRW键返回序号61，则零点标定完毕。
结束操作：压INC键，使项号显示62（此项序号对应标定结束），压CRW键，此时4位数码管的显示值为整数，压DEC键，将其显示值设置为0，标定结束，压CRW键，返回序号62，结束标定。
压MOD键，到测量状态。
E+H Gamma料位计FMG60技术手册
Products Solutions Services TI00363F/28/ZH/15.14技术资料Gammapilot M FMG60放射线测量一体式变送器，用于非接触式液位测量、限位检测和密度检测应用•液体、固体、悬浮液或污泥等的连续非接触式测量•可以在极端工况条件下测量，例如：高压、高温、强腐蚀、毒性及磨损介质•适用于各种过程容器，例如：反应罐、高压釜、分离器、酸液罐、混合罐、旋风分离器、冲天炉•适用于食品加工行业，无需其他要求或认证•通过HART、PROFIBUS PA和基金会现场总线(FF)实现系统集成•进行高限和低限检测时符合安全功能要求优势•一体式变送器：一台仪表即可完成所有测量任务•即使在极端过程条件和环境条件下，也具有最高的适用性、可靠性和安全性•在最低剂量率具有最高灵敏度和最高测量精度(ALARA原理)•使用不同的探测器针对不同应用进行优化调节：–点探测器–不同长度的棒探测器•Ex d、Ex e或Ex i型电流输出，便于实现工厂集成•不锈钢316L外壳，适用于耐用持久的应用场合•进行高限和低限检测时满足SIL2/3认证要求，符合IEC 61508标准•WHG认证•密度测量时带温度补偿•放射线探伤检测•通过四行纯文本显示简单进行菜单引导式现场操作•通过FieldCare调试工具进行简单调试、文档编制和维护/诊断Gammapilot M FMG602Endress+Hauser目录文档信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3图标 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3功能与系统设计 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4测量原理 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4测量系统 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5信号计算 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7系统集成 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10输入 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13测量变量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13灵敏度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13典型脉冲率 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14测量范围 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14密度测量的温度输入(PT100) . . . . . . . . . . . . . . . . . . . . . . . . 15输出 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16输出信号 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16故障信号 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16负载 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16输出阻尼时间 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16电源 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16供电电压 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16功率消耗 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16过电压保护等级 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16防护等级 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16电势平衡 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16电气连接 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17端子接线腔 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17电缆入口 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17电势平衡 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17接线端子分配 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18连接头 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20性能参数/稳定性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21响应时间 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21参考操作条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21测量值分辨率 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21环境温度的影响 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21放射线衰减的统计波动 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21安装条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22液位测量时的安装条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22限位检测时的安装条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23密度和浓度测量时的安装条件 . . . . . . . . . . . . . . . . . . . . . . . . . 23空管检测 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24环境条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25环境温度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25气候等级 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25安装高度(符合IEC 61010-1 Ed.3标准) . . . . . . . . . . . . . . . 25防护等级 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25抗振性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25抗冲击性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25电磁兼容性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25水冷套管 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26准直仪 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28准直仪 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28过程条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28过程温度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28过程压力 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28机械尺寸 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29设计及外形尺寸 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29材料 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30人机界面 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32显示与操作单元FHX40 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32远程操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33证书与认证 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34安全手册(SIL 2/3) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34防爆认证(Ex) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34其他标准和准则 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34证书 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34订购信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37产品选型表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37附件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37Commubox FXA195 HART . . . . . . . . . . . . . . . . . . . . . . . . . . . 37Commubox FXA291 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37ToF 适配器FXA291 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37Field Xpert SFX100 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37分离型显示单元FHX40 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38安装支架FHG60 (适用于液位测量和限位测量) . . . . . . . . . 40密度测量的固定装置FHG61 . . . . . . . . . . . . . . . . . . . . . . . . . . 41密度测量的测量段FHG62 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41Gammapilot M 的补充文档资料 . . . . . . . . . . . . . . . . .42应用文档 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42技术资料 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42操作手册 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42安全手册 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42密度测量的固定装置FHG61 . . . . . . . . . . . . . . . . . . . . . . . . . . 42密度测量的测量段FHG62 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42放射源、放射源盒和调制器的补充文档资料 . . . . . . . .43Gamma 放射源FSG60、FSG61 . . . . . . . . . . . . . . . . . . . . . . . 43源盒 FQG60 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43源盒FQG61, FQG62 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43源盒FQG63 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43Gammapilot FTG20 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43源盒QG2000 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43Gamma 信号调制器FHG65 . . . . . . . . . . . . . . . . . . . . . . . . . . . 43Gammapilot M FMG60Endress+Hauser 3文档信息图标安全图标电气图标特定信息图标图中的图标图标说明A0011189-ZH危险！危险状况警示图标。
γ射线闪烁料位计使用技术操作规程
γ射线闪烁料位计使用技术操作规程1 适用范围本标准规定了股份有限公司（下称公司）炼铁厂 LWJ-79 A 型γ射线闪烁料位计的用途，重要技术参数，操作前检查内容和标准，操作要领，设备运行中注意事项；设备的故障判断及处理，日常巡检及维护保养规定等。
2 引用标准《LWJ-79 A 型γ射线闪烁料位计使用说明》3 设备用途γ料位计用于判断料罐的空或满，并将空或满开关信号传送给 PLC 进行判断处理，控制上料正常运行。
4 设备的型号及主要技术参数4.1 主要技术参数设备名称：γ射线闪烁料位计设备型号：LWJ-79 A被测料仓直径：≤ 20 m探头信号传输距离：任意探测器效率：共 60 γ射线 53%仪器灵敏度：探测器处γ射线剂量率：≥ 0.037 mr/h(三倍本底) 时,仪表可给出正常控制信号。
平均无故障工作时间：≥ 8000 h动作响应时间常数： 4.5 Sec使用环境条件：温度 -20～+50℃湿度≤ 90% 相对湿度功率消耗：≤ 20 VA5 设备操作规定5.1 设备操作时应通知值班工长及相关工艺人员，并征得工艺人员同意后才能进行相应操作。
5.2 操作前检查内容和标准5.2.1 接通 220 V 市电，打开主机电源开关，仪表前面板红灯亮， UA 表指示为零。
5.2.2 用万用表测量主机后面板的四组直流电压：± 12 V, ＋ 24 V ，高压+650～+1250V 是否正常。
5.2.3 将仪表前面板 "工作/检验" 开关置 "检验" ， UA 表指示由零变为满格，置 "工作" 则指针回复为零。
5.2.4 予置开关点调节：往复板动 "工作/检验" 开关，观察红绿指示灯变化情况，此开关点调在 60～70 uA 。
5.3 设备运行中注意事项5.3.1 注意防止震动，以防震坏探头和震偏准直孔方向。
5.3.2 注意防水防雨，避免探头内高压漏电。
LB440中文说明书
1、引言LB440 料位计是利用γ射线通过物料时被物料吸收的原理来测量料位的。
为了用最小的放射源得到最好的测量效果, 每个测量系统都要进行独立的设计。
因此, 签署合同前必须先根据用户提供的条件做系统设计, 以确定放射源与探测器的最佳配置。
用户提供的参数应尽可能准确，以保证设计的可靠性。
测量系统所用的放射源已在生产车间按辐射防护标准进行封装并置于合适的屏蔽罐内。
因此，测量系统所用的放射源对人员是安全的。
按照辐射防护要求，本测量系统仅可由经过培训并持有证书的专业人员操作。
LB440料位计的硬件和软件设计保证了使用的灵活性，能用于不同形状的容器或设备，完成不同的测量任务。
然而，对于不同的设备及不同的测量任务必须设置相应的参数，使系统能正常工作。
为了保证测量的可靠性，参数不能任意修改。
如果要对系统重新设置，应该由熟悉本系统的人员进行，因此，有关人员应仔细地阅读本手册。
我们建议用一个参数表记录全部参数。
本手册对几种常用的的系统配置作了说明。
请注意你的系统配置属于哪一种。
2、系统概述2. 1 测量原理γ射线穿过物料时被物料吸收，从而强度减弱，这个过程遵循一个物理定律。
写成数学公式如下：×e-μ×ρ×dI = I为穿过物质前的射线强度，I为穿过密度为ρ、路径为d的物料后的射线强其中I度，μ为吸收系数，与放射源的类型有关，对于给定的放射源，μ可以认为是常数。
图1为测量原理图。
图1：测量原理由于测量系统与所测物料的非接触性，使得物料对测量不产生任何物理和化学上的影响，从而保证了测量的高可靠性及低维护量。
2.2 系统配置对于不同的测量任务，需要不同的系统配置。
选择最佳配置就是选择最合适的放射源以及最合适的探测器。
选择系统配置的主要依据是测量范围、测量部位的几何形状等。
2.2. 1 棒源/点探测器配置图二是棒源/点探测器的基本配置图以及相应的标定曲线图。
棒源的长度根据所需的测量范围而定。
射线料位计说明书
γ射线料位计说明书一、概述LW-99型料位计是与LWJ-77型及LWJ-84型兼容的计数管型γ射线料位计。
LW-99型料位计的机箱和探头与LWJ-77及LWJ-84型相比有了很大的改进。
LWJ-77及LWJ-84过去出问题往往是电源，尤其是夏天，天气潮湿，温度高，大功率器件是最易出问题的部件。
针对这些问题，在设计时，高压电源及主要部件采用模块设计，变压器选用全密封型，功耗降低了十几倍，整个电路已没有大电流器件；同时防潮性能大大提高。
所以可靠性也大大提高了。
LW-99型料位计是用于料位、物位监视的核子仪器，广泛应用于水泥、化工、冶金、炼焦、石油、煤炭、采矿等各类工矿企业及科研部门。
尤其在立窑卸料控制已成了必备仪器。
γ射线料位计、核子秤、配料系统等产品已成我公司的主导产品。
本仪器是根据放射性同位素放出γ射线通过物料后被吸收减弱程度的不同，对各种形态的物料（可以是固态，液态，粘稠流体等）位置进行非接触监控，当料位高于或低于预定的料位线时，仪器灯光及表头指针给予不同显示，并能送出控制信号供自动控制系统使用。
使用γ射线料位计可以控制物料容器在某一料位面上的卸料、进料或两个料位面上的卸料、进料控制。
LW-99型只有一块电路板，体积小，重量轻，灵敏度高，反应快，安装方便，不易出毛病，维修量很小；不受高温、高压、强酸、强碱等特殊环境影响，也不会影响物料的正常流程。
二、主要技术指标1、最低可动作γ射线通量率：＜100个/秒厘米2；2、指示值建立时间：≤20秒；3、输出开关信号触点容量（电阻性负载）：AC380V/2.5A；4、可测容器最大直径：4~10米（视容器壁厚，壳体材料密度及容器内结瘤情况而定）；5、环境温度：-20~+50℃；6、使用电源：交流220伏，功率消耗小于20瓦；7、探头体积：φ60×300mm；8、放射源有效期：大于30年；9、传输距离：300米；10、仪器体积：220宽×165深×110高mm；11、延时控制：可调范围：0~30秒；12、成套性：仪表一台，探头一支，放射源一个，电源线一根，四芯电缆一根（20米），说明书一份。
γ智能料位计指导书
γ智能料位计指导书一、作业目的：了解掌握放射线同位素料位计的工作原理，以及在线故障时的检查与处理，对存在的危险进行分析，增强自身防护意识。
二、适用范围：γ智能料位计三、采用标准：以大聚γ智能料位计为例四、工作原理：本仪表基于γ射线穿过物料时强度减弱的物理规律实现。
本测量系统由放射源、探测器、安装架、信号处理机四大部分组成。
探测器的功能是实现γ光子向电脉冲信号的转换。
五、作业步骤、危险分析、安全措施：接到工艺电话，首先立即赶赴主控室，观察、询问故障现象，掌握第一手材料，然后通知车间安全员，取得射线作业资格证的人员，穿戴好能阻挡射线的衣、裤、帽及防护眼镜，佩带个人剂量计，到现场作JHA分析，并向工艺车间申请办理危险作业许可证，最后，待工艺监护人员和车间安全员到现场时，才开始动手作业，其步骤如下：作业步骤危险分析安全措施1、要求工艺改手动或切除相关的控制没改手动或切除相关控制，作业时会导致确认工艺手动切除相关控制生产波动2、作业前需关闭射源时必须关闭射源不关闭射源近距离作业时会造成人员伤害必须确保关闭射源3、打开放射源检查近距离，长时间作业会造成人员伤害不要离得太近，工作时间不要太长4、作业时不能拆卸放射源封包和罩壳造成人员伤亡，破坏环境严禁拆卸5、需高空作业时梯子固定不稳会造成人员跌落伤害确保梯子固定好表5-1.1六、常见故障分析处理：在实际运行中，本底标定作为满量程标定。
1. 如何进行零点校正？如果因为挂料等原因引起料空计数漂移，可使用快捷组合键进行零点校正，按“显示”键显示计数率，将料位降至探测器以下，待计数率稳定后依次按“+1”“上”“-1”“下”，零点校正完成，过三四秒后，按“显示”键返回显示料位，此时应显示为零。
2. 若显示不正常，先按复位键或断电后在上电，且检查参数、标定年月是否被修改。
当前年、月、日是否正确，若还不能恢复正常，应及时通知生产厂家。
七、使用的工具和劳保要求工具要求：准备万用表、日常工具劳保要求：阻挡射线的衣、裤、帽及防护眼镜，个人剂量计附录：1. 键盘使用说明1）“时钟”——时钟校准键“00”——代表年“01”——代表月“02”——代表日“03”——代表时“04”——代表分“05”——代表秒在“时钟”键后显示序号“00 XX”，按“+1”或“-1”即可修改闪烁位，按“移位”闪烁位右移，此序号修改完后，按“下”键，显示下一序号“01 XX”可修改月份，修改方式同上。
r射线料位计
1 仪表名称 Instrument Name
2 位号 Tag Number
3 检测位置 Service
4
5ห้องสมุดไป่ตู้
6 上部介质 Upper Fluid 密度 Density kg/m3
7 下部介质 Lower Fluid 密度 Density kg/m3
8 固体百分含量％ Solid %
9 操作压力 Oper. Press. MPa 正常Nor.
16 保温层厚度 Insulation Thickness, mm
17 加热盘管厚度 Heating Coil Thickness, mm 材质 Mat'l
18 加热盘管外径 Heating Coil O.D. mm
19 型号 Model
20 放射源类型 Source Type
数量 Qt'y
21 强度 Strength
其他 Miscell
变送器 Transmitter
检测器 Detector
放射源
管道或设备数据 工艺条件
概况
Radioactive Source Pipe/Equipment Data Process Condition General
仪表规格书（γ 射线料位计） INSTRUMENT SPECIFICATION (γ RAY LEVEL NST)
22 最大放射量 Max. Radioactivity
23 壳体材质 Housing Mat'l
24 闸门形式 Shutter Type
25 连接 Conn.
26 放射角度 Collimation Angle
27
28 检测器型号 Detector Model
