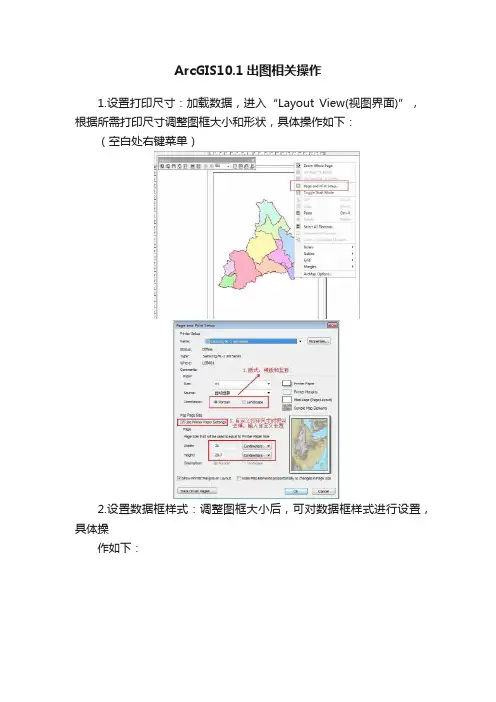

ArcGIS10.1出图相关操作
ArcGIS10.1出图相关操作1.设置打印尺寸：加载数据，进入“Layout View(视图界面)”，根据所需打印尺寸调整图框大小和形状，具体操作如下：（空白处右键菜单）2.设置数据框样式：调整图框大小后，可对数据框样式进行设置，具体操作如下：3.数据框属性页功能提要：（经纬网创建和设置）（注记层的管理页）4.创建地图基本要素，具体操作如下：PS : 地图基本要素也可转为图形进行编辑，可点击相应要素的右键菜单进行转换。
5.对标注进行分层设置，具体操作如下：6.标注转注记，具体操作如下：（自动标注后，点击图层右键菜单转标注为注记）（在相应的比例尺下保存注记层）（转换完成后，即可选中不满足要求的注记进行单独编辑）PS : ArcGIS 完全支持两种注记类型：地理数据库和地图文档。
在ARCMAP中，处理地理数据库注记的速度要比处理地图文档注记的速度快。
1. 地理数据库注记：地理数据库注记要素存储在地理数据库中特殊类型的要素类中。
如果您想要在许多地图中使用可编辑文本，那么您应该将文本存储在地理数据库注记要素类中。
可以在ArcMap 或ArcCatalog 中创建地理数据库注记要素类。
2.地图文档注记存储在地图文档(.mxd) 中。
地图文档注记最宜通过注记组来组织。
可以在ArcMap 中使用绘图工具条创建注记组。
注记组对于组织地图文档注记非常有用，这是因为它们更便于打开或关闭多条相关文本的显示。
此外，还可以将注记组与某一特定图层相关联，以便在内容列表中打开或关闭图层时，其文本也会自动打开或关闭。
（利用绘图（draw）工具，编辑和修改注记层）9.为边界制作渐变效果，具体操作如下：（第一步：为边界创建多环缓冲区）（第二步：为多环缓冲区设置渐变色系）（方法二为通过设置边界不同粗细值，叠加后产生渐变效果）PS : 为边界制作“羽化”和“阴影”效果、地图的制图综合等高级制图功能相关操作可参见ArcGIS实用制图技巧.pdf。
ArcGIS10地图发布部署手册
文档交付编号：可根据要求自行填写ArcGIS10地图发布部署手册文件名称目录1 EGOVAGIS地图处理流程 (1)2 地图数据准备 (1)2.1数据存放路径 (1)2.2C ATALOG添加本地数据及数据库连接 (2)2.3检查数据源配置 (4)3 创建ARCGIS SERVER服务 (5)4 数据发布 (7)4.1CGM AP (7)4.2CGT ILE (10)4.3CGV ECTOR (13)4.4CGR ASTER和CGV RMAP服务 (13)4.5G EOMETRY (13)4.6浏览发布后的服务 (16)5 地图缓存切片的移植 (17)6 附录FQA (22)6.1地图发布好地图服务访问不到，报2132错误。
(22)6.2地图服务命名的长度有是否有要求？ (22)6.3如何查看A RC GIS S ERVER服务的日志？ (23)6.4删除服务后重新创建或者更改了服务的数据源指向后，访问不到A RC GIS S ERVER服务？ (23)6.5切片存放的目录不够大，如何增加一个缓存盘？ (23)1eGovaGIS地图处理流程(1)安装和部署GIS服务器。
《CGV11-EP-RM-021_ArcGIS10安装手册》(2)根据空间数据规范文档，检查数据是否符合数据要求，如果不符合要求，务必规范和修改。
《CGV11-EP-RM-023-eGovaGIS空间数据规范》(3)数据入库，制作发布地图服务的mxd，渲染配置图层专题。
《CGV11-EP-RM-022-ArcGIS10空间数据入库及其特殊图层配图说明》(4)切图工程的实施。
《CGV11-EP-RM-024-ArcGIS10地图切图工程实施》(5)地图服务的发布，本文档说明。
本文档只针对数据已经处理好的情况，这时地图数据应已经入库并渲染切片完毕，则现场实施只按照1、5两步执行即可。
2地图数据准备2.1数据存放路径地图服务说明基础地形图切图服务：**CGTile，保存在本地地图查询相关服务：**CGMap，数据主要保存在数据库中影像图服务：**CGRaster，保存在本地混合地图服务：**CGVector，保存在本地三维地图服务：**CGVrmap，保存在本地一般将原始的矢量shp地图存放在GISdata\**CGMap路径下，其他切片地图分别放在同级目录，如图所示。
ArcGIS 10.1 for Server 地图缓存高级技术_张赛
地图质量
切片所占磁盘空间
如何设置各项缓存属性以满足用户需求的情况下寻求一个效果的平衡点？
2012Esri中国开发者大会
MSD vs MXD
• 仅适用于大比例尺优先使用MSD格式发布服务
- 使用地图服务发布（Map Service Publishing）工具条分析所发布的MSD地图 - ArcGIS 10.1 仅支持 MSD 方式发布地图服务
MXD VS MSD
• 优先使用MSD格式发布服务
- 使用地图服务发布（Map Service Publishing）工具条分析所发布的MSD地图
- ArcGIS 10.1 仅支持 MSD 方式发布地图服务
• MSD相较于MXD使用了更优化的绘图引擎
- 绘制效果更好，出图速度更快
- 生成缓存的速度更快
ArcGIS 10.1 for Server 地图 缓存高级技术
客户及合作伙伴支持部 张赛
内容摘要
深入浅出 之 地图缓存概念
浅尝辄止 之 缓存制作流程概览 各显神通 之 地图缓存策略 查漏拾遗 之 地图缓存若干补充 先睹为快 之 ArcGIS 10.1 for Server 缓存新特性
2012Esri中国开发者大会
簇：4K
簇：2K
2012Esri中国开发者大会
地图缓存格式(III) – 紧凑型缓存格式
• 紧凑、连续的文件流（bundle） • 一个bundle最多存储128*128 切片，即 16384 切片
conf.cdi：切片方案文件 conf.xml：存储地图范围信息，在 ArcMap 中以栅格格式打开
地图缓存格式(VI)
• 松散型 vs 紧凑型
ArcGIS Diagrammer 10.1用户手册说明书
6/15/14, 5:11 PMArcGIS - ArcGIS Diagrammer for 10.1Page 1 of 2/home/item.html?id=5af1723bab4e413bae63dd89daa87984Facebook Twitter emillymfoster ybrathen ArcGIS Diagrammer is a productivity tool for GIS professionals to create, edit or analyze geodatabase schema. Code Sample by RichieLast Modified: April 24, 2014(4 ratings, 8,892 downloads)Sign in to rate this item.DescriptionArcGIS Diagrammer is a productivity tool for GIS professionals to create, edit or analyze geodatabase schema. Schema is presented as editable graphics in an environment familiar to users of Microsoft Visual Studio. Essentially ArcGIS Diagrammer is a visual editor for ESRI’s xml workspace documents that can be created in ArcMap or ArcCatalog.Tutorials After installing ArcGIS Diagrammer it is strongly recommended that you view the following tutorials.Create schema report Reorder Fields Add Subtype Create Many to One Relationship Create Data ReportThis video steps through a simple workflow of exporting a design from ArcCatalog, editing it in ArcGIS Diagrammer and finally importing thedesign into a new geodatabase.How to Install Download the contribution, unzip and double click on the msi file. Follow wizard.Discussion Forum /forums/60-Data-ModelsBlog User Guide /diagrammer/userguide.pdfImportant Information about Diagrammer and Spatial References Forum threadKnown Issues If a data report is generated with images. The Diagrammer process may not be removed when the application closes. Use Windows Task Manager to manually kill the "ESRI.ArcGIS.ArcDiagrammer .exe" process.Access and Use ConstraintsEsri Attribution & Licensing AgreementPropertiesTagsdiagrammer , geodatabase , design , model , diagramCreditsSize3 MB Extent Comments (7)(December 9, 2013)If the application won't open, try this - uninstall Diagrammer , then install any Windows Updates onto your computer , then reinstall Diagrammer .(September 10, 2013)PS! Does not support editor tracking!! If you import a datamodel/xml with editor tracking enabled on certain fields diagrammer "removes" the edtiortracking. More importantly is that you can't enable ET on these fields again after publishing to xml and importing to gdb, if the fields had ET on themduring import to digarammerOPENArcGIS Diagrammer for 10.1Sign In。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
影像切片
1.基础条件
(1)装有ArcCatalog10.1和ArcMap10.1软件，并能够运行；
(2)正确安装ArcGIS Server10.1软件，并能够运行；
(3)建立ArcGIS Server服务器连接
1)打开ArcCatelog，在左侧列表里展开“GIS Servers”，如图1-1
所示:
图1-1
2)在图1.1中，双击“Add ArcGIS Server”，打开“Add ArcGIS Server”
对话框，选择“Administer GIS Services”，点下一步。
如图1-2
所示:
图1-2
3)在“Server URL”框中，输入要连接的Arcgis server服务地址，
然后点击“Finish”。
如图1-3所示:
图1-3
2.保存地图发布服务文件
(1)打开ArcMap10.1，新建mxd文件，在图层中添加影像图层。
(2)保存发布服务文件。
点击菜单”file”,选择”share AS”中“Servics”。
(3)在弹出界面中，按如下步骤，保存SD文件。
3.在ArcGIS Server下建立服务
(1)在浏览器中，登陆ArcGIS Server服务地址，如图2-1所示:
图2-1
(2)选择“发布服务”，打开“发布服务”对话框，选择第2步骤中导出的
sd文件。
如图2-2所示：
图2-2
(3)点击下一步，直至成功发布服务。
(4)发布成功后，在服务列表中会看到发布服务地址：
4.切图
(1)打开ArcCatalog, 右击图2-5中建立的服务，选择“Service
Properties...”（注意：不是“Properties...”），如图4-1所示。
图4-1
(2)在打开的“Service Editor”对话框中，选择“Caching”选项卡，选择
“Using tiles from a cache”选项，如图3-2所示：
图3-2
(3)如图3-2中，点击“Advanced Settings”命令，点击“suggest”,生成
地图级别，将最低一个级别设置为8175:
图3-3
(4)选择“Tile Format”，设置为“PNG32”,如图3-4所示。
图3-4
(5)点击“Advanced”，设置为”Tile Height & width”值为“1024*1024”,
“Storage Format”格式为“COMPACT”,如图所示。
(6)点击“OK”，开始切图,切图时间可以如图所示。
5.查看结果
(1)切图过程中，可通过“View Cache Status”，查看切图状态，如图所示:
(2)切图完成后，缓存目录中查看结果。
本例的缓存目录为：
C:\arcgisserver\directories\arcgiscache,在该文件夹下有一个和发布服务同名的文件夹，本例为“350622云霄县DOM”，在该文价夹下是切
好的影像数据。
基础底图（土地利用）切片
土地利用切片数据，在软件使用中不是必须的，可根据各县具体的调查情况确定是否导入此土地利用数据。
土地利用数据在下发的基础底图数据的MXD文件中，包括有土地利用数据的引用和配色，可在ArcMap中编辑此文件，删除其它图层，保存为新的土地利用数据MXD文件。
发布服务和切图步骤，可参照些影像切片，并确保切图的比例尺与影像数据一致。
注意事项
1.影像数据的mxd文件和土地利用mxd文件
省级软件服务商切图工作前，这两个文件是必须的，这两个文件可以根据下发到各县工作底图数据中的mxd文件进行修改生成。
省级服务商可
以根据实际影像数据情况，调整影像图配图。
2.导入切片数据，不显示任何数据
影像数据切片和基础底图（土地利用）切片的操作步骤和参数设置，严格按照步骤操作和设置。
不按照要求操作，都可能造成数据无法导入或
加载，需要重新按步骤和设置参数，完成数据切片工作。
3.切片缓存目录
切片缓存目录是存放切片数据的文件夹，可以将切片缓存目录的数据，导入山洪灾害调查评价现场数据采集终端。
