浅谈电厂化学磷酸盐处理
电镀磷酸盐
电镀磷酸盐全文共四篇示例，供读者参考第一篇示例：电镀磷酸盐是一种常见的电镀工艺，广泛应用于金属表面的防腐蚀和增加表面硬度。
它主要包括镉磷化、锌磷化、镍磷化等，通过电流在金属表面形成一层均匀的磷酸盐膜，从而起到保护金属表面的作用。
电镀磷酸盐技术已经被广泛应用于汽车制造、航空航天、机械制造等领域，其主要作用是提高金属表面的抗腐蚀性能、增加表面硬度、改善表面光泽度等。
电镀磷酸盐还可以用作其他工艺的前处理工艺，如涂装、喷涂等。
在电镀磷酸盐过程中，首先需要对金属表面进行预处理，包括脱脂、除锈、洗涤等工序。
然后将金属置于含有磷酸盐的电镀液中，通入适量的电流，在特定的温度和时间条件下进行电镀。
在电镀过程中，金属表面会逐渐形成一层均匀的磷酸盐膜，从而增加金属表面的防腐蚀性能和硬度。
电镀磷酸盐的工艺条件包括电镀液的配方、温度、pH值、电流密度等，这些条件的选择会影响电镀膜的性能和质量。
在实际生产中，需要根据不同金属材料和要求选择合适的电镀磷酸盐工艺参数。
电镀磷酸盐有许多优点，如工艺简单、成本低廉、对环境友好等。
也存在一些缺点，比如电镀膜的厚度和结晶度较低，耐腐蚀性能不如其他电镀层。
在实际应用中需要根据具体情况进行选择和优化。
电镀磷酸盐是一种重要的金属表面处理工艺，具有广泛的应用前景。
随着科技的不断发展，电镀磷酸盐技术也在不断创新和完善，将为金属制品的质量和性能提供更好的保障。
第二篇示例：电镀磷酸盐是一种常见的表面处理方法，被广泛应用于金属制品的防腐蚀和提高外观质量。
通过在金属表面涂覆一层磷酸盐膜，可以有效地增强金属的耐蚀性和耐磨性，使其具有更长久的使用寿命。
电镀磷酸盐不仅可以提高金属制品的质量和性能，还可以改善其外观，使其具有更加美观的外观。
电镀磷酸盐的制作过程通常包括清洗、酸洗、磷化、电镀等多个步骤。
首先将金属制品进行清洗和酸洗，去除表面的铁锈、油污和其他杂质，保证金属表面清洁。
随后在金属表面进行磷化处理，即在金属表面生成一层磷化物，提高金属与磷酸盐的结合力。
10协调pH—磷酸盐处理(CPT)解析
NCEPU
17
实例
某高压汽包锅炉,以二级除盐水作补给水,因给水受到有 机物污染,锅内单加磷酸三钠处理锅炉水,已不可能使锅炉水 pH值(25℃)合格。为了保证该锅炉运行的安全,实施协调 pH-磷酸盐处理。该炉按工业磷酸三钠和氢氧化钠质量比为 6:1制备混合药液(R=4.58)加入锅内，只要锅炉水PO43 -维持 5mg/L以上,锅炉水pH值(25℃)就在9.3以上(根据曲线判断), 锅炉水Na+/ PO43-摩尔比可以保持在2.5~2.8范围内。
叫炉水磷酸盐-pH控制。
NCEPU
2
1．原理
协调pH—磷酸盐处理就是除向汽包内添加Na3PO4外,还添加其他适 当的药品，使锅炉水既有足够高的pH值和维持一定的PO43-含量, 又不 含有游离NaOH。 要保证锅内不存在游离NaOH，则必须解决以下两个问题： (1)使锅炉水中没有游离NaOH； (2)在发生盐类暂时消失现象时，锅炉炉管管壁边界层液相中不因 化学反应而产生游离NaOH。 我们知道，当向锅炉水中添加磷酸氢盐时，它可以与游离NaOH发 生反应。如用Na2HPO4时: Na2HPO4+NaOH=Na3PO4+H2O 所以，只要加入足够的Na2HPO4,使得锅炉水中的NaOH都成为 Na3PO4的一级水解物，就消除了锅炉水中的游离NaOH。但是这样不能 保证不发生以上所述的问题2）。这是因为，Na3PO4溶液在发生盐类暂 时消失现象（既“隐藏”现象）时，由于在炉管管壁上生成了附着物 Na2.85H0.15PO4，所以在管壁边界层液相中又会产生游离NaOH。
利用表3，可按需要方便地配制各种不同（R）的磷酸盐溶 液。例如：欲制备摩尔比（R）为2.5的磷酸盐溶液，则在溶 解槽中加入Na3PO4· 12H2O、Na2HPO4· 12H2O它们的配比为 1：1。 或者利用公式： R 3 x 2.12
9炉内水处理、磷酸盐处理(PT)、磷酸盐隐藏
1．原理
• 磷酸盐常以三种形式存在, 即NaH2PO 4, Na2HPO 4, N a3PO 4, 根据其在水中的浓度及所形成溶液的pH 值, 常以其中两种成份 与NaOH 达成平衡体系。通过理论计算可将各成份在不同pH 下所占比例表示在图1中。
11
由上图可见:
当pH = 7.2 时, H2PO4-与HPO42-各占50 %; 当pH = 12.35 时, HPO42-与PO43-各占50%。 在pH=9～10 变化时,炉水中磷酸盐大部分是以Na2HPO4形式存在的。 而NaH2PO4 和N a3PO4只有极少量。 磷酸盐防垢处理就是用加磷酸盐溶液的办法，使锅炉水中常维持一定 含量的磷酸根(PO43-)。由于锅炉水处在沸腾条件下，而且它的碱性较强 (锅炉水的pH一般在9～11的范围内)，因此，炉水中的钙离子与磷酸根 会发生下列反应： 10Ca2+十6PO43-十2OH-→Ca10(OH)2(PO4)6 ，碱式磷酸钙 生成的碱式磷酸钙是一种松软的水渣，易随锅炉排污排除，且不会粘 附在锅内转变成水垢。
12
碱式磷酸钙是一种非常难溶的化合物，溶度积很小，当 锅炉水中保持有一定量的过剩PO43-时，可以使锅炉水中钙离 子(Ca2+)的含量非常小，以至在锅炉水中它的浓度与SO42-浓 度或SiO32-浓度的乘积不会达到CaSO4或CaSiO3的溶度 积．这样锅内就不会有钙垢形成。
采用磷酸盐对锅炉水进行处理时，常用的药品为磷酸三 钠(Na3PO4· 12H2O)。对于以钠离子交换水作补给水的热电厂， 有时因为补给水率大，锅炉水碱度很高。为了降低锅炉水的 碱度，可采用磷酸氢二钠(Na2HPO4)进行处理。此时，可以 消除一部份游离NaOH,其反应如下： NaOH+Na2HPO4Na3PO4+H2O
锅炉磷酸盐处理的发展及平衡磷酸盐处理

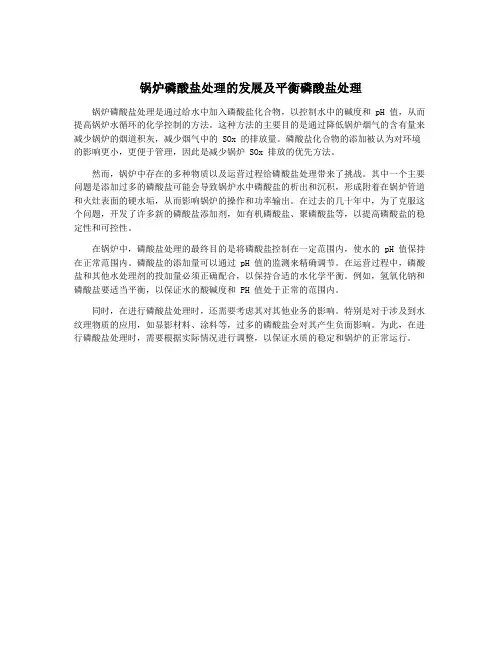

锅炉磷酸盐处理的发展及平衡磷酸盐处理
锅炉磷酸盐处理是通过给水中加入磷酸盐化合物，以控制水中的碱度和 pH 值，从而提高锅炉水循环的化学控制的方法。
这种方法的主要目的是通过降低锅炉烟气的含有量来减少锅炉的烟道积灰，减少烟气中的 SOx 的排放量。
磷酸盐化合物的添加被认为对环境的影响更小，更便于管理，因此是减少锅炉 SOx 排放的优先方法。
然而，锅炉中存在的多种物质以及运营过程给磷酸盐处理带来了挑战。
其中一个主要问题是添加过多的磷酸盐可能会导致锅炉水中磷酸盐的析出和沉积，形成附着在锅炉管道和火灶表面的硬水垢，从而影响锅炉的操作和功率输出。
在过去的几十年中，为了克服这个问题，开发了许多新的磷酸盐添加剂，如有机磷酸盐、聚磷酸盐等，以提高磷酸盐的稳定性和可控性。
在锅炉中，磷酸盐处理的最终目的是将磷酸盐控制在一定范围内，使水的 pH 值保持在正常范围内。
磷酸盐的添加量可以通过 pH 值的监测来精确调节。
在运营过程中，磷酸盐和其他水处理剂的投加量必须正确配合，以保持合适的水化学平衡。
例如，氢氧化钠和磷酸盐要适当平衡，以保证水的酸碱度和 PH 值处于正常的范围内。
同时，在进行磷酸盐处理时，还需要考虑其对其他业务的影响。
特别是对于涉及到水纹理物质的应用，如显影材料、涂料等，过多的磷酸盐会对其产生负面影响。
为此，在进行磷酸盐处理时，需要根据实际情况进行调整，以保证水质的稳定和锅炉的正常运行。

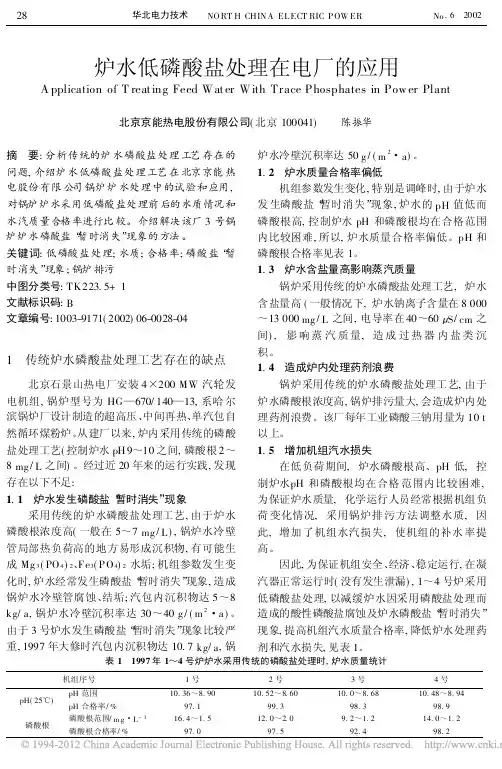

炉水低磷酸盐处理在电厂的应用_陈振华
北京京能热电股份有限公司( 北京 100041) 陈振华
摘 要: 分析传统的炉水磷酸盐处理工艺存在的 炉水冷壁沉积率达 50 g / ( m 2·a) 。
问题, 介绍炉水低磷酸盐处理工艺在北京京能热 1. 2 炉水质量合格率偏低
电股份有限公司锅炉炉水处理中的试验和应用,
机组参数发生变化, 特别是调峰时, 由于炉水
2. 6～0. 6 100
2. 7～0. 7 100
2. 8～0. 8 100
4号 9. 72～9. 30
100 2. 3～1. 0
100
30 华北电力技术 NO RT H CHIN A EL ECT RIC P OW ER No . 6 2002
pH 9. 10 9. 24 9. 31 9. 39 9. 50 9. 74
管局部热负荷高的地方易形成沉积物, 有可能生 高。
成 Mg 3 ( PO 4 ) 2、F e3( P O 4) 2 水垢; 机组参数发生变
因此, 为保证机组安全、经济、稳定运行, 在凝
化时, 炉水经常发生磷酸盐“暂时消失”现象, 造成 汽器正常运行时( 没有发生泄漏) , 1～4 号炉采用
锅炉水冷壁管腐蚀、结垢; 汽包内沉积物达 5～8 低磷酸盐处理, 以减缓炉水因采用磷酸盐处理而
在低负荷期间, 炉水磷酸根高、pH 低, 控
存在以下不足:
制炉水pH 和磷酸根均在合格 范围内比较困难,
1. 1 炉水发生磷酸盐“暂时消失”现象
为保证炉水质量, 化学运行人员经常根据机组负
采用传统的炉水磷酸盐处理工艺, 由于炉水 荷 变化情况, 采用锅炉排 污方法调整水质, 因
磷酸根浓度高( 一般在 5～7 mg / L ) , 锅炉水冷壁 此, 增加 了机组水汽损失, 使机组的补水 率提
协调pH—磷酸盐处理原理
协调pH —磷酸盐处理原理这是一种即完整又合理的锅内水质调节方法，不仅能防止钙垢的产生，且能防止锅炉管的腐蚀。
协调pH —磷酸盐处理就是除向汽包内加NaOH 为，还加其它适当的药品，使锅炉水既有足够高的pH 值和维持一定的PO 43-浓度，又不会有游离NaOH 。
当向锅炉水中添加磷酸氢二钠（Na 2HPO 4）时，它与游离NaOH 发生如下反应：Na 2HPO 4+NaOH ≒Na 3PO 4+H 2O所以，只要加入的Na 2HPO 4量足够，就消除了锅炉水中的游离NaOH ，但是Na 3PO 4溶液在发生盐类暂时消失现象（即当锅炉负荷高时），炉水中易溶盐如Na 3PO 4的浓度降低，相反，其浓度重新增高时，由于在炉管壁上生成了附着物Na 2.85H 0.15PO 4，所以在管壁边界层溶液中又会产生游离NaOH ，在磷酸盐溶液发生暂时消失现象时析出的附着物的组成与溶液中磷酸盐的组分有关。
为了描述水溶液中不同组分的磷酸盐溶液中钠离子的摩尔数与磷酸根的摩尔数之比（Na/PO 4）为摩尔比，用R 表示。
对于各种不同组成比例的Na 3PO 4和Na 2HPO 4混合溶液，Na/PO 4摩尔比（R ）在2~3之间，实验可知，当磷酸盐溶液的摩尔比（R ）小于2.80时，即使发生磷酸盐暂时消失现象有固相附着物析出时，炉管管壁液层中也不会产生游离NaOH 。
所以，如果能使锅炉水中同时含有Na 3PO 4和Na 2HPO 4这两种磷酸盐，并且使锅炉水的Na/PO 4摩尔比（R ）小于2.80，那么，不仅锅炉水中没有游离NaOH ，而且即使发生磷酸盐暂时消失现象，锅内也不可能出现游离NaOH 。
这样就可避免炉管发生碱性腐蚀。
另外，为了防止炉管发生酸性腐蚀的可能性，必须保证锅炉水的pH 值较高，因此锅炉水Na/PO 4摩尔比（R ）的下限应大于2.2。
因此，协调pH —磷酸盐处理要求锅炉水Na/PO 4摩尔比（R ）在2。
炉水低磷酸盐处理技术在电厂中的应用探讨
刘 邦利 李广 辉 王宝 云
炉水低磷酸盐处理技术在 电厂中的应用探讨
ｆ、 尔滨电力职业技术学院， １哈 黑龙江 哈 尔滨 １０ ３ ２ 国电双鸭山发电有限公 司，黑龙江 双鸭 山 １５ ３） ５０ ６ 、 ５ １６
摘 要： 盐类隐藏和腐蚀现象是协调磷酸盐处理过程 中主要的问 ， 题 通过对国电双鸭山有限公司部分锅炉进行低磷酸盐处理试验， 结果表 明： 采用低磷
前 言
国电双鸭 山发电有 限 公司是凝汽式火力发 电厂 ， Ｉ 期工 程 装 有两 台国 产 Ｎ一
２０ １０ ５５５５型 汽轮 机 ， ０ — ３— ３／３ Ｈ 一 ７／４一 １ 锅 炉配 套 Ｇ ６０１０ ｌ 型
—
１ ２
量 ∞
冬 襄。
机组 ， 期工程装有两 台引 Ｉ Ｉ 进前苏联 生产的 ２ 万千瓦 １ 时汽轮机发电机组，配套锅 炉为 Ｔ 一 １／Ｃ 型单 汽包 ＨＥ ２５ Ａ 自然循环锅炉，锅炉的补给 ２ 水 为 二级 除盐 水 。 ５ ６ 月 ８ ９ １Ｂ 月 月 月 月 ０ 月 月 １ ２ 时间 月 月 由于炉水 中的磷 酸盐 图 １＃ 机低 磷 酸 盐处理 前后 饱和 蒸 汽 Ｆ 含 量 １ ３ 含量高容易发生局部浓缩沉 —／ １ ∞三 嘲 姐 髓 冥菪 ＃ 最 积 和隐 藏现 象ｌ 对锅 炉 安全 ｌ ｌ ， 运 行 危 害很 大 ，为 了减缓 和 消除磷酸盐的“ 暂时消失 ” ・ 现 象 ， 减轻锅炉水冷壁酸性腐 蚀破坏，提高机组整体运行 的经济性和安全性，对四台 机组进行了炉水低磷酸盐处 理 调整 试验 。
低 １ ３７． ７ 从 ＃ 、 机饱和蒸汽 Ｆ 和 Ｎ ｌ３ ｅ ａ低磷酸盐处理 在化验站安装交流变频式 自动加药控制装置 ， 磷酸盐处理的经济性会更好。 项 目来源 ： 黑龙江省 高职 高专院校科研 项 前、 后对 比可以看 出， 采用低磷酸盐处理后 ，１３ ＃ 、 参考 文献 目， 目编 号 ： １ ５ ０ ０ 项 １５ ５ １ 。 饱和蒸汽 Ｆ 和 Ｎ 含量均呈下降趋势。 ｅ ａ
某热电厂3 #、4 #炉水平衡磷酸盐处理实践与探讨
管检查中发现 ，＃ ４ 炉水冷壁炉管 内壁存在不同 ３ 、＃
程度的结垢并伴有垢下腐蚀 。针对此现象 ， 公司初
ｐａ ｔ ｌｎ ．Ｔｈ ｅｕｔｉｄｃ ｔｓｗｈ ｌ ３ ４ ｏ ｉ ｒｗａｅ ｅｒ ｓ ｌ ｎ ｉａｅ ｉ ＃、 ＃ｂ ｌ ｔｒ ｅ ｅ
ｔｅ ｔ ｅ ｔｍｅｈ ｄ ｃ ａ ｇ ｄ ｆｏ Ｎａ ｒ ａｍ ｎ ｔ ｏ ｈ ｎ ｅ ｒｍ ０Ｈ ｒ ｔ ｎ ｏ ｔｅ ｍｅ ｔｔ ａ
ｅ ｕｌ ｒｕ ｈ ｓ ｈ ｔ ｔｅ ｔ ｎ ， ｔ ｅ ｏｒ ｓ ｎ ｆ ｑ ｉｂ ｉｍ ｐ ｏ ｐ ａｅ ｒ ｍｅ ｔ ｈ ｃ ｒａｉ ｏ ｉ ａ ｏ
步确定改变炉 内水处理方式为平衡磷酸盐处理。
河电公司委托 山西电力科学研究院在 ２０ ０４年 ５ １ ～１ 月对 ３ 、＃ ＃ ４ 锅炉炉 内水处理方式进行平衡磷 酸盐处理调试试验。通过调整 ， ＃ ４ 炉采用平衡 ３ 、＃ 磷酸盐处理后系统的各项汽水品质有了明显好转。
到 了有 效控 制 。
２ ０ －２０ ０２ ０３年 ３ 机组凝汽器开始出现间断泄 ＃ 漏现象 ，０４年泄漏得 到一定控制 。４ 机组凝汽 ２０ ＃
器在 ２０ ０４年 ３ ～５月 也 出现 过 几 次微 漏 现 象。 ２０ 年下半 年 ， ３ 机组凝 汽器泄漏频繁 ， １ ０３ 因 ＃ 从 ２
Ｊ Ｒ ｏＵ ＮＡＬＯＦ Ｅ Ｃ Ｒ Ｃ Ｐ Ｗ Ｅ Ｕ Ｔ Ｉ Ｏ Ｒ
（ｕ ７ ） Ｓｍ．４
某热 电厂 ３ ４ 炉 ＃、
水 平 衡 磷 酸 盐 处 有限责任公司， 山西 阳泉 ０ ５０ ） ４００
Ｐｒ ｃ ｉｅａ ｄ Ｄｉｃ ｓ ｉｎ ｏ ｕ ｌｂ ｉ ｍ ｏ ｐ ａ ｅＴｒ ａ ｍｅ ｔＢｏ ｌｒ ａ ｔｃ ｎ ｓ ｕ ｓｏ ｆＥｑ ｉｉ ｒｕ Ｐｈ ｓ ｈ ｔ ｅ ｔ ｎ ｉ ｅ Ｗ ａ ｅ ＃、 ＃ Ｂ ｉ ｒｏ ｈ ｏ ｒＰｌ ｔ ｔｒ ｉ ３ ４ ｎ ｏ ｌ ｆｔ ｅ Ｐ ｗｅ ａ ｅ ｎ
磷酸火力发电厂废水处理技术改进方案26
磷酸火力发电厂废水处理技术改进方案26磷酸火力发电厂是一种常见的火力发电厂型号，其产生的废水含有高浓度的磷酸盐，对环境造成潜在的污染风险。
为了提高磷酸火力发电厂废水处理的效率和水质的净化水平，我们提出了一套改进方案，以解决目前存在的问题并促进可持续发展。
1. 废水处理系统优化首先，我们建议对磷酸火力发电厂的废水处理系统进行优化。
目前，废水处理系统中常见的处理方法包括物理处理、化学处理和生物处理。
我们建议加强化学处理技术，采用高效的沉淀剂和吸附剂来去除废水中的磷酸盐。
同时，引入先进的生物处理技术，如厌氧消化和好氧处理，以有效降解有机物质和进一步去除残留的磷酸盐。
2. 重金属污染处理除了磷酸盐，磷酸火力发电厂废水还常常含有一定量的重金属污染物，如铜、铅和镉等。
为了有效处理重金属污染，我们建议采用纳米材料技术。
纳米材料具有较大的比表面积和高活性，可以快速吸附和去除废水中的重金属离子。
例如，纳米铁颗粒和石墨烯可以作为吸附剂，有效去除污水中的重金属物质。
3. 回用和资源化利用在废水处理过程中，我们鼓励采用回用和资源化利用的方法。
一方面，经过适当处理的废水可以用于工业用水、冷却水或景观灌溉等方面，减少对淡水资源的需求。
另一方面，废水中的磷酸盐可以通过化学还原或生物转化等方法转化为可利用的化肥或其他含磷产品。
通过探索废水中有价值物质的回收和再利用，可以实现资源的循环利用，减少对自然资源的开采压力。
4. 监测与控制系统升级为了实现废水处理技术的持续改进，我们建议升级磷酸火力发电厂的废水监测与控制系统。
利用先进的传感器技术和远程监控系统，可以实时监测废水的水质参数和排放浓度。
通过数据分析和模型预测，可以及时发现和解决废水处理过程中的问题，并对处理系统进行自动调节和优化，以提高处理效率和减少污染物的排放。
5. 技术研发与创新最后，我们鼓励进一步的技术研发和创新。
磷酸火力发电厂废水处理技术的改进是一个长期而复杂的过程，需要不断推动科技进步和技术创新。
热电厂用水软化方法
热电厂用水软化方法热电厂在发电过程中需要使用大量的水，而这些水中往往含有各种杂质，如钙、镁、铁等离子，这些离子在热力设备中容易形成水垢，影响设备的热效率和安全性。
因此，对热电厂用水进行软化处理是非常必要的。
下面将详细介绍几种热电厂常用的用水软化方法。
1．化学软化法化学软化法是一种通过向水中添加化学药剂，使水中的钙、镁、铁等离子形成不溶性的化合物，从而降低水硬度的过程。
常用的化学药剂有石灰、磷酸盐、聚合物等。
石灰软化法是通过向水中加入石灰，使水中的钙、镁离子形成难溶性的碳酸钙和氢氧化镁沉淀，从而达到软化水质的目的。
磷酸盐软化法则是通过向水中加入磷酸盐，使水中的钙、镁离子形成难溶性的磷酸盐沉淀，从而达到软化水质的目的。
聚合物软化法则是通过向水中加入一种聚合物，使水中的钙、镁离子形成难溶性的聚合物沉淀，从而达到软化水质的目的。
化学软化法的优点是工艺简单、操作方便、设备投资少。
但缺点是在软化过程中会排放出大量的废渣和废水，容易造成二次污染。
2．离子交换法离子交换法是一种通过离子交换剂将水中的钙、镁、铁等离子交换出来，从而降低水硬度的过程。
常用的离子交换剂有阳离子交换剂和阴离子交换剂。
阳离子交换剂是一种含有氢离子和钠离子的树脂，能够与水中的钙、镁离子进行交换，使钙、镁离子被吸附在树脂上，从而降低水硬度。
阴离子交换剂是一种含有氢氧根离子和氯离子的树脂，能够与水中的铁、锰等离子进行交换，使铁、锰等离子被吸附在树脂上，从而降低水硬度。
离子交换法的优点是软化效果好、出水质量稳定、设备紧凑。
但缺点是需要定期更换离子交换剂，且在交换过程中会排放出大量的废液，容易造成二次污染。
3．膜分离法膜分离法是一种通过膜过滤技术将水中的钙、镁、铁等离子进行分离，从而降低水硬度的过程。
常用的膜分离技术有反渗透、纳滤和超滤等。
反渗透技术是一种利用半透膜使水分子通过而钙、镁、铁等离子被截留的过程。
纳滤技术是一种利用纳滤膜对不同离子的选择性透过作用，使水中的钙、镁、铁等离子被截留的过程。
