焊条电弧焊机电源的选择及使用

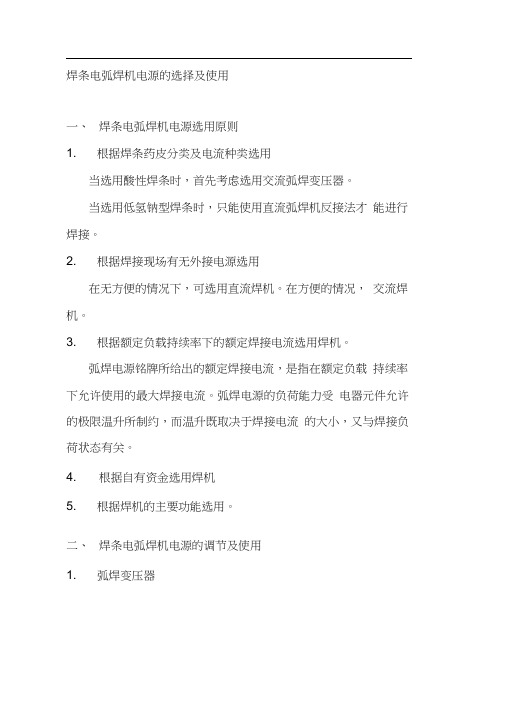

焊条电弧焊机电源的选择及使用一、焊条电弧焊机电源选用原则1. 根据焊条药皮分类及电流种类选用当选用酸性焊条时，首先考虑选用交流弧焊变压器。
当选用低氢钠型焊条时，只能使用直流弧焊机反接法才能进行焊接。
2. 根据焊接现场有无外接电源选用在无方便的情况下，可选用直流焊机。
在方便的情况，交流焊机。
3. 根据额定负载持续率下的额定焊接电流选用焊机。
弧焊电源铭牌所给出的额定焊接电流，是指在额定负载持续率下允许使用的最大焊接电流。
弧焊电源的负荷能力受电器元件允许的极限温升所制约，而温升既取决于焊接电流的大小，又与焊接负荷状态有关。
4. 根据自有资金选用焊机5. 根据焊机的主要功能选用。
二、焊条电弧焊机电源的调节及使用1. 弧焊变压器(1)动铁心式弧焊变压器1 z动饯心式尊工-HO型立流弧呻欢压話車吉扌勾1_定帙＜＞动咲合一二识握核工一一二怎戦田c 固圭＞Xi-工工工一二花比锻圈c mr动＞1) 电流粗调节：改变弧焊变压器二次接线板上的接线来改变焊接电流大小。
2) 电流细调节：通过弧焊变压器侧面的旋转手柄来改变活动铁心的位置进行的。
(2)同体式弧焊变压器改变它与固定铁心间隙大小，就可改变漏磁的大小，达到调节电流的目的。
戸卜越式眦焊邑宦召罟豹盹晁M勾1-—二乂住固处一=二笙戦KD 分一电竝蠻血4一切曲氓円一手柄2. 弧焊整流器(1)硅弧焊整流器尢器砖豐徑流引氐担电融基水原廻函是以硅元件作为整流元件，通过增大降压变压器的漏磁或通过磁饱和放大器来获得下降的外特性及调节空载电压和焊接电流。
（2）晶闸管式弧焊整流器用晶闸管代替二极管整流，它的电磁惯性小容易控制，可以用很小的触发功率来控制整流器的输出，，又因为它完全可以用不同的反馈方式获得各种形状的外特性，所以焊接电流、电弧电压可以在很宽的范围内均匀、精确、快速的调节，达到焊接电流无极调节，实现电压补偿。
3. 逆变式弧焊整流器EC —o 直硫输出 —□ 逆亜式弧焊整慌器基本原理图逆变的含意是指从直流电变交流电的过程。
手工电弧焊
手工电弧焊的焊接技术使用不同的方法保护焊接熔池，防止和大气接触。
热能也是由电弧提供。
和MIG焊一样，电极为自耗电极。
金属电极外由矿物质熔剂包覆，熔剂熔化时形成焊渣手工电弧焊盖住焊接熔池。
此外，包覆的熔剂还释放出气体保护焊接熔池，而且，还含有合金元素用来补偿合金熔池的合金损失。
在有些情况下，包覆的熔剂内含有所有合金元素，中部的焊条仅是碳钢。
然而，在采用这些类型的焊条时，需要特别小心，因为所有飞溅都具有软钢性质，在使用过程中焊缝会锈蚀。
如果使用直流电弧，焊条连接到正极，但如果使用钛型焊条，也可以使用交流电弧。
电压一般为20～30伏，电流取决于焊接材料的厚度、焊条规格、焊接结构，范围在15～400安。
编辑本段手工电弧焊基本知识1888年，俄罗斯发明了手工电弧焊接技术，使用无药皮的裸露金属棒来产生保护气体。
直到20世纪初，在瑞典发明卡尔伯格过程（Kjellberg process）和Quasi-arc方法传入英国后，药皮焊条才开始发展起来。
值得注意的是，由于成本较高，刚开始人们不怎么使用药皮焊条。
但是随着人们对好的焊缝质量需求的日益增长，手工电弧也开始使用药皮焊条。
金属棒（焊条）和工件之间形成的电弧会熔化金属棒和工件的表面，形成焊接熔池。
同时，金属棒上熔化的药皮会形成气体和熔渣，保护焊接熔池不受周围空气的影响。
因为熔渣会冷却、凝固，所以一旦焊缝焊完（或在熔敷下个焊道前）就必须从焊道上清除熔渣。
在焊钳更换新的焊条前，手工电弧焊过程只能完成短焊缝的焊接。
焊缝熔深浅，熔敷质量取决于焊工的技能编辑本段电弧焊的特点手工电弧焊是利用手工操纵焊条进行焊接的电弧焊方法，简称手弧焊。
其特点：1、设备简单。
2、操作灵活方便。
3、能进行全位置焊接适合焊接多种材料。
4、不足之处是生产效率低劳动强度大。
编辑本段什么叫电弧在两电极间的气体介质中强烈而持久的放电现象称之为电弧，电弧放电时，一方面产生高温，同时产生强光，手弧焊就是利用电弧产生的高温熔化焊条和焊件，使两块分离的金属熔合在一起，从而获得牢固的接头。
手工电弧焊工艺
对接接头：两焊件端面相对平行 的接头。
T型接头：一焊件表面与另一焊件 面构成直角或近似直角的接头。
角接接头：两钢板端面构成大于 30度小于135度夹角的接头。
搭接接头：两钢板部分重叠构成 的接头。
（1）对接接头
对接接头是各种接头中受力最好、最省材料的接头形式， 常用的对接接头形式如图所示。
a）不开坡口 b）开坡口
但是，搭接接头的焊前准备和装配工作比较简单，
所以在受力较小的焊接结构中仍能得到广泛的应用。
常见的搭接接头的形式如图所示。
a）不开坡口 b）圆孔内塞焊 c）长孔内塞焊
2、焊缝形式
焊缝是焊件经焊接后所形成的结合部位。
焊缝形式的空间位置
不
▲ 焊缝位
合
理
置应便于焊
接操作
合 理
2.2 焊缝的符号
焊缝符号是把在图样上用技术制图的方法表示的焊缝基本 形式和尺寸采用一些符号来表示的方法。
三、焊接操作
1、焊接前，应将坡口及内壁两侧各30mm以内的油
漆、铁锈等杂物清除干净。由于焊接表面上的氧化皮和铁
锈对金属有氧化作用使焊缝中增氧，导致CO气孔的产生，
并且降低焊缝的力学性能。
2、采用手工电弧焊先打底焊，使用双面成形技术进行焊 接，然后再进行过渡层的焊接，由于焊缝表面处坡口夹角 较小，为了便于清根和运条操作，过渡层焊接采用手工电 弧焊，焊条选用Φ3.2，焊接层数为1层，同时采用小直径 焊条小电流焊对焊缝组织结构形式有所改善。最后进行盖 面焊接，采用直径Φ4.0mm的焊条进行焊接。
实例1
16Mn钢是我国应用最广的热轧钢，主要用于制造锅炉、 高压容器、桥梁、船舶、车辆、输油输气管道、大型钢结 构等设备。现以两焊件厚度为8mm的16Mn钢的手工电弧 焊对接焊接工艺为例，说明手工电弧焊焊接工艺。
手工电弧焊
手工电弧焊手工电弧焊是融化焊中基本的一种焊接方法。
手工电弧焊按电极材料的不同可分为融化极手工电弧焊和非融化极手工电弧焊（如手工钨极焊）两种。
融化极手工电弧焊（简称手弧焊）是利用手工操纵焊条进行焊接的电弧焊方法，操作时，焊条和焊件分别作为两个电极，利用焊条与焊件之间产生的电弧热量融化焊件金属，冷却后形成焊缝。
手弧焊使用的设备简单，操作方便，灵活，适用于各种条件下的焊接特别是用于结构形状复杂，零件小，焊缝短小或弯曲的焊件或各种空间位置的焊缝的焊接，因此，当前手弧焊仍是我国各个工业部门在焊接工作中应用最广泛的焊接方法。
六焊接电弧电弧具有两个特性，它能放出强烈的光和大量的热，电弧发出的光和热被广泛的应用于工业中，如电弧是所有电弧焊接方法的能源。
目前，电弧焊在焊接方法中其所以占据着主要地位，它的重要原因就是因为电弧能有效而简便地把电能转换成融化焊接过程所需要的热能和机械能。
教学目的：在教学过程中：为了认识和掌握电弧焊方法，必须弄清电弧的性质，掌握电弧的基础知识，从理论上对电弧的性质及作用进行分析，通过学习，能把焊接电弧知识应用到焊接工作中，从而达到提高焊接质量的目的。
§6—1焊接电弧的引热过程一焊接电弧的概念焊接时，将焊条与焊件接触后形成短路，瞬时拉开，在焊条端部和焊件之间立即会产生明亮的电弧。
电弧是一种气体放电现象。
我们在日常生活中是经常可以看到气体放电现象，当每次我们切断电源的时候，在闸刀刚刚离开接触处的瞬间，往往会产生明亮的火花，这就是气体放电现象，但它与焊接电弧相比较，焊接电弧不但能量大，而且连续持久。
因此可以说：“由焊接电源供给的，具有一定电压的两电极间或电极与焊件间在气体介质中产生的强烈而持久的放电现象；称为焊接电弧。
”一般情况下：由于气体的分子和原子都是呈中性的，气体中几乎没有带电质点，因此气体不能导电，电流也通不过，电弧就不能自发得产生。
要是气体呈现导电性必须使气体电离。
气体电离后，原来气体中一些中性分子和原子转变为电子，正离子等带电质点，这样电流才能通过气体间隙而形成电弧。
手工焊条电弧焊的定义
手工焊条电弧焊的定义手工焊条电弧焊是一种常用的焊接方法，其原理是利用电弧的高温作用将焊条熔化并与工件熔合，实现焊接的目的。
这种焊接方法具有操作简单、设备简单、适用范围广等优点，被广泛应用于制造业、建筑业等领域。
手工焊条电弧焊的焊接原理是利用焊条的熔化和熔池的形成，将焊条和工件熔合在一起。
在焊接过程中，通过手动控制电弧的位置和焊条的供给速度，调整熔池的大小和形状，实现对焊接质量的控制。
该方法适用于焊接各种材料，包括钢铁、铝合金、铜等。
手工焊条电弧焊的设备简单，主要由焊机、焊枪、接地线、焊条等组成。
焊机是产生电弧的关键设备，其主要功能是将低压高电流的直流电转换为高压低电流的电弧电流。
焊枪是用来控制电弧和焊接熔池的位置和形状，接地线用来连接工件和焊机的负极，形成回路。
焊条是焊接的材料，其中包含焊丝和药皮，焊丝是焊接材料的主体，药皮则用于保护焊接过程中的熔池，并调节焊接特性。
手工焊条电弧焊的操作简单，但需要熟练的技能和经验。
首先需要准备好焊机、焊枪、焊条等设备，然后将焊枪对准焊接部位，并确定焊接位置和角度。
接下来，按照焊接规范，点亮电弧，将焊条缓慢地推进焊缝中，形成熔池并将焊条熔化。
当熔池达到一定大小时，缓慢移动焊枪，保持焊接速度和焊条的供给速度，直至焊接完成。
手工焊条电弧焊的优点是具有操作简单、设备简单、适用范围广等特点。
由于其灵活性和可靠性，被广泛应用于制造业、建筑业等领域。
但其缺点也不可忽视，例如焊接速度慢、焊缝质量难以保证等问题，需要在实际操作中加以注意和改进。
手工焊条电弧焊是一种常用的焊接方法，具有广泛的应用前景。
在实际操作中，需要掌握正确的技能和经验，并结合实际情况进行调整和改进，以提高焊接质量和效率。
电弧焊的种类
电弧焊的种类电弧焊是一种常用的金属焊接工艺，通过电弧的高温作用将金属材料熔化并连接在一起。
根据不同的焊接要求和应用场景，电弧焊可以分为多种不同类型，下面将逐一介绍这些种类。
1. 手工电弧焊（SMAW）：手工电弧焊，又称为电焊，是最基础且最常见的电弧焊类型之一。
在手工电弧焊过程中，焊工手持电焊枪，将焊条与工件的焊接部位通过电弧熔化并连接起来。
这种焊接方法简单易行，适用于各种金属材料的焊接，但操作相对繁琐，需要焊工具有一定的技术和经验。
2. 气体保护电弧焊（GMAW）：气体保护电弧焊，也称为MIG焊，是一种常用的半自动焊接方法。
在气体保护电弧焊中，焊工使用焊枪将金属焊丝送入电弧中，并通过惰性气体（如氩气）提供保护，以防止焊缝氧化。
这种焊接方法操作简便，适用于薄板焊接和高效生产线焊接。
3. 通用型电弧焊（FCAW）：通用型电弧焊，也称为焊丝电弧焊，是一种常用的自动或半自动焊接方法。
与气体保护电弧焊类似，通用型电弧焊也使用焊枪将焊丝送入电弧中进行焊接。
不同之处在于，通用型电弧焊使用的焊丝中含有焊接剂，可以产生自身保护气，不需要额外的气体保护。
这种焊接方法适用于各种焊接位置和材料。
4. 氩弧焊（GTAW）：氩弧焊，也称为TIG焊，是一种高质量和高精度的焊接方法。
在氩弧焊中，焊工使用一根细小的非融化电极（通常为钨极）和氩气作为保护气体，通过电弧将焊丝熔化并连接在一起。
氩弧焊具有焊接速度慢、熔池稳定以及焊缝质量高的优点，适用于对焊接质量要求较高的领域，如航空航天、核工业等。
5. 电渣焊（SAW）：电渣焊是一种自动化的焊接方法，广泛应用于大型结构的焊接，如船舶、桥梁等。
在电渣焊中，焊工使用一根焊条和一根连续供给的焊丝，通过电弧的高温将焊丝熔化，并在焊缝上形成一层熔渣，保护焊缝。
电渣焊具有焊接速度快、焊接质量高、自动化程度高的特点。
6. 等离子弧焊（PAW）：等离子弧焊是一种高能量密度的焊接方法，适用于焊接厚板和高合金材料。
焊条电孤焊简述
焊条电孤焊焊条电弧焊是用手工操纵焊条进行焊接的电弧焊方法。
焊条电弧焊时，在焊条末端和工件之间燃烧的电弧所产生的高温使焊条药皮与焊芯及工件熔化，熔化的焊芯端部迅速地形成细小的金属熔滴，通过弧柱过渡到局部熔化的工件表面，融合一起形成熔池。
药皮熔化过程中产生的气体和熔渣，不仅使熔池和电弧周围的空气隔绝，而且和熔化了的焊芯、母材发生一系列冶金反应，保证所形成焊缝的性能。
随着电弧以适当的弧长和速度在工件上不断地前移，熔池液态金属逐步冷却结晶，形成焊缝。
焊条电弧焊通常用英文简称SMAW（Shielded Metal Arc Welding）表示。
焊条电弧焊的过程如图1所示。
焊条电弧焊具有以下优点：l）使用的设备比较简单，价格相对便宜并且轻便。
焊条电弧焊使用的交流和直流焊机都比较简单，焊接操作时不需要复杂的辅助设备，只需配备简单的辅助工具。
因此，购置设备的投资少，而且维护方便，这是它广泛应用的原因之一。
2）不需要辅助气体防护。
焊条不但能提供填充金属，而且在焊接过程中能够产生保护熔池和焊接处避免氧化的保护气体，并且具有较强的抗风能力。
3）操作灵活，适应性强。
焊条电弧焊适用于焊接单件或小批量的产品，短的和不规则的、空间任意位置的以及其他不易实现机械化焊接的焊缝。
凡焊条能够达到的地方都能进行焊接。
4）应用范围广，适用于大多数工业用的金属和合金的焊接。
焊条电弧焊选用合适的焊条不仅可以焊接碳素钢、低合金钢，而且还可以焊接高合金钢及有色金属，不仅可以焊接同种金属，而且可以焊接异种金属，还可以进行铸铁焊补和各种金属材料的堆焊等。
但是，焊条电弧焊有以下的缺点：l）对焊工操作技术要求高，焊工培训费用大。
焊条电弧焊的焊接质量，除靠选用合适的焊条、焊接工艺参数和焊接设备外，主要靠焊工的操作技术和经验保证，即焊条电弧焊的焊接质量在一定程度上决定于焊工操作技术。
因此必须经常进行焊工培训，所需要的培训费用很大。
2）劳动条件差。
焊条电弧焊主要靠焊工的手工操作和眼睛观察完成全过程，焊工的劳动强度大，并且始终处于高温烘烤和有毒的烟尘环境中，劳动条件比较差，因此要加强劳动保护。
手工电弧焊概述
手工电弧焊概述电弧焊是一种常用的金属连接方法，广泛应用于工业生产和个人修理。
其中，手工电弧焊作为最基本的电弧焊方法之一，具有简单、灵活、易于掌握的特点。
本文将对手工电弧焊进行概述，介绍其原理、设备和技术要点，以及常见应用领域。
一、手工电弧焊原理手工电弧焊是通过直流或交流电弧炉、焊条、气体保护等设备进行的焊接方法。
焊条在使用时会产生弧光和熔融金属，将被焊接的两个金属件融合在一起。
手工电弧焊的原理基于热弧作用，利用焊条的材料在高温条件下融化产生的熔融电极短路电弧。
二、手工电弧焊设备进行手工电弧焊需要准备以下设备：1. 电弧焊机：用于提供电能源和调节电流强度。
2. 焊条：由金属和化学涂层组成，可以选择适合不同焊接需求的焊条材料。
3. 电焊钳：用于操控焊条和焊接位置。
4. 面罩和防护设备：保护焊工的安全。
三、手工电弧焊技术要点1. 准备工作：清洁焊接金属表面，保证良好的接触和质量。
2. 电流选择：根据焊接金属的材料和厚度选择合适的电流强度。
3. 焊条操作：掌握焊条的角度和接触位置，保持适当的稳定和均匀的焊接速度。
4. 焊缝质量：通过适当的焊接参数控制焊缝的宽度和深度，确保焊接质量和强度。
5. 安全防护：佩戴面罩、手套和防护服，保护焊工的安全。
四、手工电弧焊应用领域手工电弧焊广泛应用于以下领域：1. 金属制造业：手工电弧焊在金属结构搭建、焊接和修理方面有着重要作用，如建筑、桥梁和船舶制造。
2. 汽车维修：手工电弧焊可用于汽车修理和车身维护，如焊接车身零部件、补强结构等。
3. 家庭修理：手工电弧焊适合进行家庭修理和DIY项目，如金属家具修复和焊接、金属零件搭建等。
综上所述，手工电弧焊作为一种简单、常见且广泛应用的焊接方法，在工业生产和个人修理中发挥着重要作用。
了解手工电弧焊的原理、设备和技术要点，掌握恰当的操作技巧，将有助于提高焊接质量并确保焊工的安全。
无论是在金属制造业、汽车维修还是家庭修理中，手工电弧焊都是一项重要的技能。
第三课 手工电弧焊
2.焊接位置 熔焊时，被焊焊件接缝所处的空间位置，称为焊接位置， 如图1-5所示 (1)平焊位置 焊缝倾角0°，焊缝转角90 °的焊接位置称为平焊位置， 如图1-5a所示。在平焊位置进行的焊接称为平焊。 (2)横焊位置 焊缝倾角0 °，180 ° ；焊缝转角0 ° ，180 °的对接 位置称为横焊位置，如图1—5b所示。在横焊位置上进行的 焊接称为横焊。 (3)立焊位置 焊缝倾角90 °(立向上)，270 °(立向下)的焊接位置称 为立焊位置如图1—5c所示。在立焊位置上进行的焊接称为 立焊。 (4)仰焊位置 对接焊缝倾角0 ° ，180 ° ；转角270 °的焊接位置 称为仰焊位置。如图1-5d所示。在仰焊位置上进行的焊接称 为仰焊
三、坡口形式与焊接位置 1．接头和坡口形式 焊条电弧焊常用的基本接头有对接、搭接、 角接和T形接头，如图1—2所示。不同的焊接接头 以及不同板厚应加工成不同的坡口形式对接接头常 用的坡口形式如图1-3所示。板厚1～6mm时，用I形 Y X U 坡口；板厚增加时可选用Y形、X形租U形等各种形 式的坡口。 角接和T形接头常用的坡口形式如图1-4所示。 坡口形式与尺寸一般随板厚而变化，同时还与焊接 方法、焊接位置、热输入量、焊件材质等有关。坡 口形式与尺寸选用见GB／T985—1988《气焊、焊 条电弧焊及气体保护焊焊缝坡口的基本形式与尺 寸》。
5．电弧电压 电弧电压主要影响焊缝的宽窄，电弧电压越高，焊缝越宽，因为采 用焊条电弧焊时，焊缝的宽度主要靠焊条的横向摆动幅度来控制，因此 电弧电压的影响不明显。 当焊接电流调好后，电焊机的外特性曲线就确定了。实际上电弧电 压是由弧长决定的。电弧越长，电弧电压越高；电弧越短，电弧电压越 低。但电弧太长时，电弧燃烧不稳，飞溅大，容易产生咬边、气孔等缺 陷；若电弧太短，容易粘焊条。一般情况下，电弧长度等于焊条直径的 1／2～1倍为好，相应的电弧电压为16 ～ 25V。碱性焊条的电弧长度应 为焊条直径的一半为好；酸性焊条的电弧长度应等于焊条直径。 6 6．焊接速度 焊接速度就是单位时间内完成的焊缝长度。焊条电弧焊在保证焊缝 具有所要求的尺寸和外形且熔合良好的原则下，焊接速度由焊工根据具 体情况灵活掌握。重要结构的焊接常常规定每根焊条最小焊接长度。 7.焊接层数的选择 在厚板焊接时，必须采用多层焊或多道焊。多层焊的前一条焊道对 后一条焊道起预热作用，而后一条焊道对前一条焊道起热处理作用(退火 和正火)，有利于提高焊缝金屑的塑性和韧性。每层焊道厚度不能大于4 ～ 5mm。
手工电弧焊的详细讲解，值得收藏！
手工电弧焊的详细讲解，值得收藏！手工电弧焊手工电弧焊也叫焊条电弧焊是用手工操纵焊条进行焊接的电弧焊方法。
它利用焊条与焊件之间建立起来的稳定燃烧的电弧，使焊条和焊件熔化，从而获得牢固的焊接接头。
图1.0为手工电弧焊示意图。
手工电弧焊特点1．操作灵活由于焊条电弧焊设备简单、移动方便、电缆长、焊把轻，因而广泛应用于平焊、立焊、横焊、仰焊等各种空间位置和对接、搭接、角接、T形接头等各种接头形式的焊接。
2．待焊接头装配要求低由于焊接过程由焊工手工控制，可以适时调整电弧位置和运条姿势，修正焊接参数，以保证跟踪接缝和均匀熔透。
3．可焊金属材料广焊条电弧焊广泛应用于低碳钢、低合金结构钢的焊接。
选配相应的焊条，焊条电弧焊也常用于不锈钢、耐热钢、低温钢等合金结构钢的焊接。
4．焊接生产率低焊条电弧焊与其它电弧焊相比，由于其使用的焊接电流小，每焊完一根焊条后必须更换焊条，以及因清渣而停止焊接等，5．焊接质量受人为因素的影响大焊缝质量在很大程度上依赖于焊工的操作技能及现场发挥，甚至焊工的精神状态也会影响焊缝质量。
手工电弧焊电焊机手工电弧焊的主要设备有弧焊机，按其供给的焊接电流种类的不同可分为交流弧焊机和直流弧焊机两类。
1.交流弧焊机交流弧焊机供给焊接时的电流是交流电，是一种特殊的降压变压器，它具有结构简单、价格便宜、使用可靠、工作噪声小、维护方便等优点，所以焊接时常用交流弧焊机，它的主要缺点是焊接时电弧不够稳定。
2.直流弧焊机直流弧焊机供给焊接时的电流为直流电。
它具有电弧稳定、引弧容易、焊接质量较好的优点，但是直流弧焊发电机结构复杂、噪声大、成本高、维修困难。
在焊接质量要求高或焊接2mm以下薄钢件、有色金属、铸铁和特殊钢件时，宜用直流弧焊机。
手工电弧焊常用的工具有：1．电焊钳又称焊把，是用以夹持焊条、传导电流的工具。
有300A、500A 两种规格。
2．面罩和护目镜是防止焊接飞溅、弧光及高温对焊工面部及颈部灼伤的一种工具。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
INSTRUCTIONS FOR USE
选择焊接电流
按下按钮选择焊接电流: • 手工焊条焊接模式，直流正接, •TIG模式和手工焊条焊接模式, 直流反接 •交流模式: TIG 模式(铝及其合金) 和 手工焊条焊接模式 • 分别调节正负半周焊接电流
• 可以选择钨电极的直径
12
INSTRUCTIONS FOR USE
使用脉冲遥控器载脉冲模式下焊接时，这个灯会亮起
13
•有完整的焊接循环, •内置水冷系统, •手工焊条可以采用6.3MM焊条 •存储15条焊接程序
6
ADMIRAL 500 AC/DC
技术参数:
•初级输入电源: 230\400 3相 50\60Hz •最大初级电流: 38A (230V)
27A (400Vac) •空载电压: 100V •焊接电流: 5 – 500 A (TIG)
适用工业
销售目标
锅炉制造 管道 铝加工 交通工业
3
AC/DC 两用焊机
3.5
4.0
5.0
€€
€
€
5.0
€
客户价格
4
全新的铝焊概念…...
球型钨极
尖状钨极
尖状钨极优势 : - 溶深更大 - 效率高 - 更适合角焊时使用
5
ADMIRAL 500 AC/DC
大功率 AC/DC TIG 焊机 逆变技术 4 大优势:
焊接参数调节
1. 预热过程 (4 to 500A) 2. 上升时间 (0 to 10s) 3. 焊接电流 (4 to 500A) 4. 下降时间 (0 to 10s) 5. 填弧坑电流 (4 to 500A) 6. 滞后送气时间 (1 to 21s) 7. 清扫比 8. 钨电极直径 9. (*) 二次电流 (4 to 500A) (*) 二次电流值时灯亮起，表示已经选择了二次电流功能 使用双开关的焊枪，可以得到比基础电流高或者低的二次电流
ADMIRAL 500 AC/DC
- 沙福很荣幸地向您介绍其全新的TIG焊逆变 器，可用于焊接： - 黑色金属 - 不锈钢 -铝 集各种尖端科技与一身，该逆变器可以完全 满足您的需要。 谢谢阅读...
1
AC/DC 两用焊机
5.0
NEW
160 A
220 A
300 A
500 A
2
SEGMENTS D ’ACTIVITE - CIBLE…..
二阶段焊接过程 (2T):
• 1 按下开关 • 2 松开开关
10
ADMIRAL 500 AC/DC
SELECTING G MODE
四阶段焊接过程 (4T):
• 1 按下开关 • 2 松开开关
四阶段焊接二次电流 焊接过程 (4T):
开关1： 1 按下开关 2 松开开关
开关2： 3 按下开关 4 松开开关
8
ADMIRAL 500 AC/DC
标准装备包括: UG 05-100
- 设有整体包装 - 电源 - 焊枪采用Protig 40 W RL - 选配件 :
. 电弧遥控器 . 标准TIG 焊遥控器 . 脉冲TIG焊遥控器 . 点焊TIG焊遥控器 . 标准TIG焊脚踏遥控器
9
使用说明
选择焊接模式
按下按钮选择焊接模式: • 手工焊条弧焊 •On: TIG焊接触起弧 •Off: TIG焊高频起弧 •TIG焊 2 T 功能 (接触起弧 或者 高频起弧) •TIG焊 4 T 功能 (接触起弧 或者 高频起弧)
70 – 450 A (MMA) •暂载率 100%: 400 A •暂载率60%: 450 A •暂载率 35%: 500A •最大焊条直径: 6,3mm •尺寸 (LxWxH): 960x590x1170mm •净重: 149 Kg
7
ADMIRAL 500 AC/DC
焊机功能 :
- 多功能焊机： TIG AC, TIG DC: 平电流 , 点焊 , 脉冲焊 小电流时有附加的调节功能 (焊枪上有双开关情况下) 高频或接触起弧 - AC交流模式下 : 交流频率可调 清扫比可跳 ( 清理/溶深 ) 正负半周波形可调 正负半周附加基础方波波形可调 可用尖锥形钨极焊接 ( 铈钨电极) 首次起弧电极成性功能 - 手工焊条电弧焊 ( DC+, DC- , AC ) 热起弧可调 电弧推力可调 - 可储存15条焊接程序 - 发展中的技术 : 可直接与计算机中WINDOWS 链接
