能谱分析
1．俄歇电子产额
K
俄歇电子产额或俄歇跃迁几率 决定俄歇谱峰强度，直接关系 到元素的定量分析。俄歇电子 与特征X射线是两个互相关联和 竞争的发射过程。对同一K层空 穴，退激发过程中荧光X射线与 俄歇电子的相对发射几率，即 图13-1 俄歇电子产额与原子序数的关系 荧光产额(K)和俄歇电子产额 由图可知，对于K层空穴Z<19，发射俄歇 ( K )满足 电子的几率在90％以上；随Z的增加，X射 =1－K (13-1)
图13-5 俄歇电子能量图
主要俄歇峰的能量用空心 圆圈表示， 实心圆圈代表每个元素的 强峰
定性分析的一般步骤：
(1)利用“主要俄歇电子能量图”，确定实测谱中最强峰可能对应的几 种(一般为2、3种)元素； (2)实测谱与可能的几种元素的标淮谱对照，确定最强峰对应元素的所 有峰； (3)反复重复上述步骤识别实测谱中尚未标识的其余峰。 注意：化学环境对俄歇谱的影响造成定性分析的困难(但又为研究样 品表面状况提供了有益的信息)，应注意识别。
图2-8 Ag的光电子能谱图 （Mg K激发）
二、X射线光电子能谱仪
主要组成部分：X光源(激发源)， 样品室，电子能量分析器和信 息放大、记录(显示)系统等组 成。
图13-9 (X射线)光电子能谱仪方框图
三、X射线光电子能分析与应用
1．元素(及其化学状态)定性分析 方法：以实测光电子谱图与标准谱图相对照，根据元素特征峰位置 (及其化学位移)确定样品(固态样品表面)中存在哪些元素(及这些元素 存在于何种化合物中)。 常用Perkin-Elmer公司的X射线光电子谱手册 定性分析原则上可以鉴定除氢、氦以外的所有元素。 分析时首先通过对样品(在整个光电子能量范围)进行全扫描，以确定 样品中存在的元素；然后再对所选择的峰峰进行窄扫描，以确定化学 状态。
第一节 俄歇电子能谱法
俄歇电子能谱法是用具有一定能量的电子束(或X射线)激发样品俄歇 效应，通过检测俄歇电子的能量和强度，从而获得有关材料表面化学 成分和结构的信息的方法。
一、基本原理
光谱分析中已描述了原子中的电子跃迁及其俄歇电子的发射过程。 俄歇电子的激发方式虽然有多种（如X射线、电子束等），但通常主 要采用一次电子激发。 因为电子便于产生高束流，容易聚焦和偏转。俄歇电子的能量和入射 电子的能量无关，只依赖于原子的能级结构和俄歇电子发射前它所处 的能级位置。
第二十四章 电子能谱分析法
什么是电子能谱分析法？
电子能谱分析法是采用单色光源（如X射线、紫外光）或电子束去照 射样品，使样品中电子受到激发而发射出来，然后测量这些电子的产 额（强度）对其能量的分布，从中获得有关信息的一类分析方法。 本章主要介绍 俄歇电子能谱法(AES) X射线光电子能谱法(XPS) 紫外光电子能谱法(UPS)
局限性
①不能分析氢和氦元素； ②定量分析的准确度不高； ③对多数元素的探测灵敏度为原子摩尔分数0.1%~1.0%； ④电子束轰击损伤和电荷积累问题限制其在有机材料、生物样品和某 些陶瓷材料中的应用； ⑤对样品要求高，表面必须清洁(最好光滑)等。
第二节 X射线光电子能谱法
X射线光电子能谱法（XPS），因最初以化学领域应用为主要目标， 故又称为化学分析用电子能谱法（ESCA）。 技术基础：X射线激发物质光电离、光电子发射过程及其能量关系等 见第二章。
图13-11 X射线光电 子标准谱图示例
应用实例
图13-12为已标识的 (C3H7)4NS2PF2的X射线光电子 谱图。 由图可知，除氢以外，其它元 素的谱峰均清晰可见。图中氧 峰可能是杂质峰，或说明该化 合物已部分氧化。
图13-12
(C3H7)4NS2PF2的XPS谱图
注意
定性分析时，必须注意识别伴峰和杂质、污染峰(如样品被CO2、水分 和尘埃等沾污，谱图中出现C、O、Si等的特征峰)。 定性分析时一般利用元素的主峰(该元素最强最尖锐的特征峰)。 显然，自旋-轨道分裂形成的双峰结构情况有助于识别元素。特别是 当样品中含量少的元素的主峰与含量多的另一元素非主峰相重叠时， 双峰结构是识别元素的重要依据。
2．定量分析
方法：理论模型法、灵敏度因子法、标样法等。 应用最广的是元素(原子)灵敏度因子法。定量结果的准确性比俄歇能 谱相对灵敏度因子法定量好，一般误差可以不超过20％。 由于在一定条件下谱峰强度与其含量成正比，因而可以采用标样法 (与标准样品谱峰相比较的方法)进行定量分析，精确度可达1%~2%。 但由于标样制备困难费时，且应用具有一定的局限性，故标样法尚未 得到广泛采用。
谱峰分裂
能谱峰分裂有多重态分裂与自旋轨道分裂等。 如果原子、分子或离子价(壳)层有 未成对电子存在，则内层芯能级电 离后会发生能级分裂从而导致光电 子谱峰分裂，称之为多重分裂。 图13-8所示为O2分子X射线光电 子谱多重分裂。电离前O2分子价壳 层有两个未成对电子，内层能级 (O1s)电离后谱峰发生分裂(即多 重分裂)，分裂间隔为1.1eV。
一、基本原理
能谱中表征样品芯层电子结合 能的一系列光电子谱峰称为元 素的特征峰(参见图2-8)。
图2-8 Ag的光电子能谱图（MgK激发）
1．化学位移
因原子所处化学环境不同，使 原子芯层电子结合能发生变化， 则X射线光电子谱谱峰位置发生 移动，称之为谱峰的化学位移。 图13-7所示为带有氧化物钝化 层的Al的2p光电子能谱图 由图可知，原子价态的变化导 致A1的2p峰位移。
俄歇电子能谱在材料科学研究中的应用
①材料表面偏析、表面杂质分布、晶界元素分析； ②金属、半导体、复合材料等界面研究； ③薄膜、多层膜生长机理的研究； ④表面的力学性质(如摩擦、磨损、粘着、断裂等)研究； ⑤表面化学过程(如腐蚀、钝化、催化、晶间腐蚀、氢脆、氧化等)研 究； ⑥集成电路掺杂的三维微区分析； ⑦固体表面吸附、清洁度、沾染物鉴定等。
图13-8 氧分子O1s多重分裂 (a)氧原子O1s峰； (b)氧分子中O1s峰分裂
自旋-轨道分裂
一个处于基态的闭壳层(闭壳层 指不存在未成对电子的电子壳 层)原子光电离后，生成的离子 中必有一个未成对电子。若此 未成对电子角量子数l＞0，则 必然会产生自旋-轨道偶合(相 互作用)，使未考虑此作用时的 能级发生能级分裂(对应于内量 子数j的取值j＝l+1/2和j＝l1/2形成双层能级)，从而导致 光电子谱峰分裂；此称为自旋轨道分裂。 图2-8所示Ag的光电子谱峰图 除3S峰外，其余各峰均发生自 旋-轨道分裂，表现为双峰结构 (如3P1/2与3P3/2)。
2．定量分析
基本上是半定量的水平(常规情况下，相对精度仅为30%左右) 常用的定量分析方法是相对灵敏度因子法。该法准确性较低，但不需 标样，因而应用较广。
四、俄歇电子能谱法的应用
优点： ①作为固体表面分析法，其信息深度取决于俄歇电子逸出深度(电子 平均自由程)。对于能量为50eV~2keV范围内的俄歇电子，逸出深度为 0.4~2nm。深度分辨率约为1nm，横向分辨率取决于入射束斑大小。 ②可分析除H、He以外的各种元素。 ③对于轻元素C、O、N、S、P等有较高的分析灵敏度。 ④可进行成分的深度剖析或薄膜及界面分析。
图13-13 1，2，4，5-苯四甲酸；1，2苯二甲酸和苯甲酸钠的C1s光电子谱图
由图可知，与聚乙烯相比，聚 氟乙烯C1s对应于不同的基团 CFH-与-CH2-成为两个部分分开 且等面积的峰。
图13-14 两种聚合物的C1s电子谱图 (a)聚乙烯 (b)聚氟乙烯
在固体研究方面的应用
对于固体样品，X射线光电子平均自由程只有0.5~2.5nm(对于金属及 其氧化物)或4~10nm(对于有机物和聚合材料)，因而X射线光电子能谱 法是一种表面分析方法。 以表面元素定性分析、定量分析、表面化学结构分析等基本应用为基 础，可以广泛应用于表面科学与工程领域的分析、研究工作，如表面 氧化(硅片氧化层厚度的测定等)、表面涂层、表面催化机理等的研究， 表面能带结构分析(半导体能带结构测定等)以及高聚物的摩擦带电现 象分析等。
化学位移示例
图13-2 Mo(110)面俄歇能谱
伴峰
由于俄歇电子逸出固体表面时，有可能产生不连续的能量损失，从而 造成在主峰的低能端产生伴峰的现象。 如：入射电子引起样品内壳层电子电离而产生伴峰(称为电离损失峰)； 又如：入射电子激发样品(表面)中结合较弱的价电子产生类似等离子 体振荡的作用而损失能量，形成伴峰(称等离子体伴峰)等。
线荧光产额增加，而俄歇电子产额下降。 Z<33时，俄歇发射占优势。
俄歇分析的选择
通常 对于Z≤14的元素，采用KLL俄歇电子分析； 14<Z<42的元素，采用LMM俄歇电子较合适； Z>42时，以采用MNN和MNO俄歇电子为佳。
为什么说俄歇电子能谱分析是一种表面分析方法且空间分辨 率高？
图13-7 A1的2p电子能 谱的化学位移
物理位移
由于固体的热效应与表面荷电效应等物理因素引起电子结合能改变， 从而导致光电子谱峰位移，此称之为物理位移。 在应用X射线光电子谱进行化学分析时，应尽量避免或消除物理位移。
2．伴峰与谱峰分裂
能谱中出现的非光电子峰称为伴峰。 如光电子(从产生处向表面)输远过程中因非弹性散射(损失能量)而产生 的能量损失峰，X射线源(如Mg靶的K1与K2双线)的强伴线(Mg靶的 K3与K4等)产生的伴峰，俄歇电子峰等。
二、俄歇电子能谱仪
主要组成部分：电子枪、能量 分析器、二次电子探测器、 （样品）分析室、溅射离子枪 和信号处理与记录系统等。 样品和电子枪装置需置于107~10-8Pa的超高真空分析室中。
光电子能谱分析
光电子能谱分析光电子能谱分析是一种基于光电效应原理的表征材料电子结构和性质的重要技术手段。
通过研究材料的光电子能谱，可以得到材料中的电子能带结构、费米能级、元素组成等信息，从而深入了解材料的性质和反应过程。
本文将介绍光电子能谱分析的原理、仪器设备以及应用领域等内容。
一、光电子能谱分析的原理光电子能谱分析是基于光电效应的原理进行的。
光电效应是指当光束照射到物质表面时，光子与物质中的电子相互作用，使得电子从物质中抽离出来，形成光电子。
当光子的能量大于或接近于材料中最外层电子的束缚能时，光电子就会被抽离出来，并在外加电场的作用下被加速，形成具有动能的光电子。
通过测量光电子的动能和强度，就可以得到光电子能谱图。
二、光电子能谱分析的仪器设备光电子能谱分析需要使用光电子能谱仪。
光电子能谱仪主要由光源、样品台、能谱分析器和探测器等部分组成。
光源通常采用气体放电光源或光阴极等发射强度较高的光源，用于产生高能量的光子。
样品台用于固定待测材料，通过样品台上的电子能量分析器，对光电子的能量进行分析，从而得到光电子能谱。
探测器接收并放大光电子信号，将信号传递至数据采集系统进行记录和分析。
三、光电子能谱分析的应用领域光电子能谱分析在材料科学、表面物理化学、固体电子学等领域具有广泛的应用。
以下列举几个典型的应用领域：1. 材料表征与表面分析：通过光电子能谱分析，可以获取材料中电子能带结构、元素组成、表面形貌等信息，用于表征和研究材料的物理性质和化学反应过程。
2. 半导体器件分析：光电子能谱分析可用于研究半导体材料中的载流子分布、能量态密度分布等，从而为半导体器件的设计和性能优化提供依据。
3. 催化剂研究：光电子能谱分析可用于研究催化剂表面活性位点的形成、电子结构及与反应物的相互作用，有助于优化催化剂的催化性能。
4. 电子能带结构研究：通过对不同材料的光电子能谱分析，可以揭示材料电子能带结构的演化规律，深入了解材料的导电性质和能带间的相互作用机制。
能谱分析报告
能谱分析报告背景介绍能谱分析是一种基于光谱学原理的分析方法，通过研究物质与电磁波的相互作用来获取物质的结构和性质信息。
能谱分析技术广泛应用于化学、物理、生物学等领域，对于研究物质的组成、结构和反应机制具有重要意义。
实验目的本实验旨在通过能谱分析的方法，研究样品A的结构和组成，并通过结果分析得出结论。
实验步骤1.实验前准备：–准备样品A并进行适当的处理。
–打开能谱分析仪器，并进行预热和校准。
2.实验操作：–将样品A放置在能谱分析仪器中进行测试。
–调整仪器参数，如加速电压、放大倍数等。
–开始数据采集和记录，保持稳定的测试条件。
3.数据处理：–导出能谱数据，并进行相关的数据处理和分析。
–绘制能谱图，并分析图中的峰值和特征。
–根据能谱图的结果，推断样品A的组成和结构特点。
4.结果与讨论：–结合实验数据和已有知识，对样品A的组成和结构进行深入分析和讨论。
–比较样品A与已知物质的能谱数据，寻找相似性和差异性。
–探讨样品A可能的化学反应和性质。
5.结论：–综合实验结果和讨论，得出关于样品A结构和组成的结论。
–提出进一步研究的方向和可能的应用领域。
结果分析通过能谱分析实验，我们获得了样品A的能谱图，并对其进行了详细的分析和讨论。
根据能谱图中的峰值和特征，我们得出了以下结论：1.样品A的能谱图显示出若干明显的峰值，表明样品中存在不同的化学成分。
2.样品A的能谱图与已知物质的能谱数据存在相似性，表明样品A可能含有某些已知成分。
3.样品A的能谱图中出现了特殊的峰值，表明样品中可能存在一些特殊的结构或化学反应。
4.根据已有知识和实验数据，我们初步推测样品A可能是一种含氮化合物，但具体的结构和组成仍需进一步研究和确认。
结论与展望通过本次能谱分析实验，我们初步了解了样品A的结构和组成情况，但仍有许多未解之谜需要进一步研究和探索。
未来，我们将继续深入研究样品A的化学反应和性质，并与其他分析方法相结合，以更加全面和准确地了解样品A的特性。
能谱分析是测什么的
能谱分析是测什么的做SEM或者TEM的时候，一般都会进行EDS打点或者区域扫描，这时软件会给出一个峰谱图，选择想要参与计算的元素及相应的线系后，就能得到各个元素的原子百分比。
今天给大详细介绍一下EDS能谱仪。
能谱分析是测什么的 1EDS能谱仪，又名显微电子探针，是一种分析物质元素的仪器，常与扫描电镜或者透射电镜联用，在真空室下用电子束轰击样品表面，激发物质发射出特征x射线，根据特征x射线的波长，定性与半定量分析元素周期表中Be以上的物质元素，检测流程包括电镜样品制备，上机操作分析，后提供成份分析谱图与半定量成份组成比等数据。
能谱分析是测什么的 21、EDS测试与扫描电镜或者透射电镜联用，选定微小位置区域，探测元素成份与含量；2、EDS测试是失效分析当中对于微小痕量金属物质检测的重要的检测手段；3、EDS测试是区分有机物与无机物的简便的手段，对于有机物只要发现检出大量碳和氧元素，基本可以断定含有大量有机物。
能谱分析是测什么的 31.如果不需要将样本切片，直接观察对话，用电子显微镜准备样本一般需要半个小时。
在电脑上观察前必须保持机器处于真空状态，半小时内即可获得图像数据。
一般你喜欢怎么看就怎么看。
2.需要液氮冷却探头。
如果不加液氮，要等一个小时才能冷却。
能谱分析是测什么的 4对于非金属样品，为了提高放大倍率，需要镀金，样品原貌会有一定改变；对于金属样品，不用镀金就可以进行元素分析；EDS的结构1、探测头:把x射线光子信号转换成电脉冲信号，脉冲高度与x射线光子的能量成正比。
2、放大器:放大电脉冲信号。
3、多道脉冲高度分析器:把脉冲按高度不同编入不同频道，也就是说，把不同的特征X射线按能量不同进行区分。
4、信号处理和显示系统:鉴别谱、定性、定量计算;记录分析结果。
EDS的分析技术1、定性分析:EDS的谱图中谱峰代表样品中存在的元素。
定性分析是分析未知样品的第一步，即鉴别所含的元素。
如果不能正确地鉴别元素的种类，最后定量分析的精度就毫无意义。
能谱分析仪

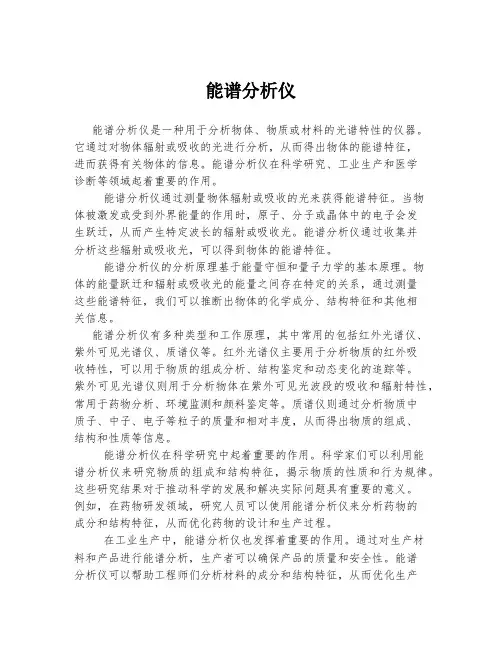

能谱分析仪能谱分析仪是一种用于分析物体、物质或材料的光谱特性的仪器。
它通过对物体辐射或吸收的光进行分析，从而得出物体的能谱特征，进而获得有关物体的信息。
能谱分析仪在科学研究、工业生产和医学诊断等领域起着重要的作用。
能谱分析仪通过测量物体辐射或吸收的光来获得能谱特征。
当物体被激发或受到外界能量的作用时，原子、分子或晶体中的电子会发生跃迁，从而产生特定波长的辐射或吸收光。
能谱分析仪通过收集并分析这些辐射或吸收光，可以得到物体的能谱特征。
能谱分析仪的分析原理基于能量守恒和量子力学的基本原理。
物体的能量跃迁和辐射或吸收光的能量之间存在特定的关系，通过测量这些能谱特征，我们可以推断出物体的化学成分、结构特征和其他相关信息。
能谱分析仪有多种类型和工作原理，其中常用的包括红外光谱仪、紫外可见光谱仪、质谱仪等。
红外光谱仪主要用于分析物质的红外吸收特性，可以用于物质的组成分析、结构鉴定和动态变化的追踪等。
紫外可见光谱仪则用于分析物体在紫外可见光波段的吸收和辐射特性，常用于药物分析、环境监测和颜料鉴定等。
质谱仪则通过分析物质中质子、中子、电子等粒子的质量和相对丰度，从而得出物质的组成、结构和性质等信息。
能谱分析仪在科学研究中起着重要的作用。
科学家们可以利用能谱分析仪来研究物质的组成和结构特征，揭示物质的性质和行为规律。
这些研究结果对于推动科学的发展和解决实际问题具有重要的意义。
例如，在药物研发领域，研究人员可以使用能谱分析仪来分析药物的成分和结构特征，从而优化药物的设计和生产过程。
在工业生产中，能谱分析仪也发挥着重要的作用。
通过对生产材料和产品进行能谱分析，生产者可以确保产品的质量和安全性。
能谱分析仪可以帮助工程师们分析材料的成分和结构特征，从而优化生产过程，提高产品的性能和竞争力。
在医学诊断领域，能谱分析仪也被广泛应用。
医生可以通过对患者体内物质的能谱分析，获得患者的健康状况和病情等信息。
例如，通过对患者血液或尿液中的物质进行能谱分析，医生可以快速准确地诊断出患者的疾病类型和严重程度，为患者提供有效的治疗方案。
能谱分析仪
能谱分析仪（EDS）能谱分析仪（EDS）是微区成份分析的主要手段之一。
通常EDS检测限为0.1%-0.5%（元素含量）。
EDS的能量分辨率：～130eV。
图1 EDS1、主要有以下特点：1）、能快速、同时对各种试样的微区内Be-U的所有元素，元素定性、定量分析，几分钟即可完成。
2）、对试样与探测器的几何位置要求低，可以在低倍率下获得X射线扫描、面分布结果。
3）、能谱所需探针电流小：对电子束照射后易损伤的试样，例如生物试样、快离子导体试样、玻璃等损伤小。
4）、检测限一般为0.1%－0.5%，中等原子序数的无重叠峰主元素的定量相误差约为2%。
2、EDS分析方法----点分析法电子束（探针）固定在试样感兴趣的点上，进行定性或定量分析。
该方法准确度高，用于显微结构的成份分析，对低含量元素定量的试样，只能用点分析。
图2 某试样EDS点分析3、EDS的分析方法－线扫描分析电子束沿一条分析线进行扫描时，能获得元素含量变化的线分布曲线。
结果和试样形貌像对照分析，能直观地获得元素在不同相或区域内的分布。
图3 某试样线扫表分析4、EDS的分析方法－面分布电子束在试样表面扫描时，元素在试样表面的分布能在屏幕上以亮度（或彩色）分布显示出来（定性分析），亮度越亮，说明元素含量越高。
研究材料中杂质、相的分布和元素偏析常用此方法。
面分布常常与形貌对照分析。
图5-a 某试样EDS检测(未镀膜）图5-b 某试样EDS检测（镀膜）5、定量分析对试样的要求1）样品在真空和电子束轰击下要稳定;2）高准确度的分析时,要求试样分析面平、垂直于入射电子束;图6 不同入射角度对比图3）试样尺寸大于X射线扩展范围;4）有良好的导电和导热性能;不导电试样或者导电性差的试样，例如无机非金属材料、有机材料、矿物及生物材料等，在常规SEM/EDS分析条件下会产生如下现象：（1）、荷电现象（电荷积累）；（2）电子束不稳定，无法确定分析点或者分析点漂移。
(3)、图像质量差（图像畸变、衬度和亮度异常），试样经常放电或者无法成像。
能谱分析报告

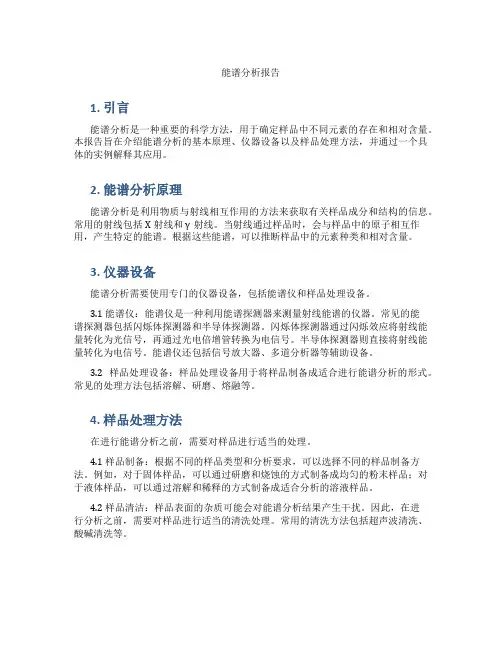

能谱分析报告1. 引言能谱分析是一种重要的科学方法，用于确定样品中不同元素的存在和相对含量。
本报告旨在介绍能谱分析的基本原理、仪器设备以及样品处理方法，并通过一个具体的实例解释其应用。
2. 能谱分析原理能谱分析是利用物质与射线相互作用的方法来获取有关样品成分和结构的信息。
常用的射线包括X射线和γ射线。
当射线通过样品时，会与样品中的原子相互作用，产生特定的能谱。
根据这些能谱，可以推断样品中的元素种类和相对含量。
3. 仪器设备能谱分析需要使用专门的仪器设备，包括能谱仪和样品处理设备。
3.1 能谱仪：能谱仪是一种利用能谱探测器来测量射线能谱的仪器。
常见的能谱探测器包括闪烁体探测器和半导体探测器。
闪烁体探测器通过闪烁效应将射线能量转化为光信号，再通过光电倍增管转换为电信号。
半导体探测器则直接将射线能量转化为电信号。
能谱仪还包括信号放大器、多道分析器等辅助设备。
3.2 样品处理设备：样品处理设备用于将样品制备成适合进行能谱分析的形式。
常见的处理方法包括溶解、研磨、熔融等。
4. 样品处理方法在进行能谱分析之前，需要对样品进行适当的处理。
4.1 样品制备：根据不同的样品类型和分析要求，可以选择不同的样品制备方法。
例如，对于固体样品，可以通过研磨和烧蚀的方式制备成均匀的粉末样品；对于液体样品，可以通过溶解和稀释的方式制备成适合分析的溶液样品。
4.2 样品清洁：样品表面的杂质可能会对能谱分析结果产生干扰。
因此，在进行分析之前，需要对样品进行适当的清洗处理。
常用的清洗方法包括超声波清洗、酸碱清洗等。
5. 能谱分析实例以金属样品为例，介绍能谱分析的具体步骤和结果。
5.1 样品制备：将金属样品研磨成粉末，并进行烧蚀处理。
5.2 样品加载：将制备好的样品放入能谱仪中，确保样品与射线充分接触。
5.3 能谱测量：打开能谱仪，进行能谱测量。
通过仪器的显示屏或计算机软件，可以获取样品的能谱图像。
5.4 能谱分析：根据能谱图像，推断样品中的元素种类和相对含量。
物理实验技术中的能谱分析原理与实验方法介绍
物理实验技术中的能谱分析原理与实验方法介绍导言：能谱分析是物理实验技术中一种重要的手段，通过对放射性物质的测量和分析，可以获得有关物质的各种性质和组成的信息。
本文将介绍物理实验技术中能谱分析的原理和实验方法。
一、能谱分析原理能谱分析是通过测量和分析放射性物质产生的辐射能量分布，从而获得有关物质的信息的方法。
放射性物质发生衰变时会产生各种不同能量的辐射粒子，这些辐射粒子会通过相互作用进入探测器，在探测器中产生能谱。
能谱分析的原理主要包括下面几个方面：1. 互作用过程：辐射粒子与物质原子核或电子的相互作用过程决定了能谱的形状。
常见的互作用过程包括电离、散射、共振吸收等。
2. 能量损失：辐射粒子在物质中的传输过程中会发生能量损失。
不同能量的粒子在物质中传输的距离和方式不同，因此能谱中不同能量的峰的形状和位置会有所差异。
3. 探测器响应：探测器对辐射粒子的响应和能量的测量准确性对能谱的分析结果有重要影响。
探测器的分辨率越高，能谱中不同峰的分离程度越好。
二、常用的能谱分析方法能谱分析在许多领域都有广泛应用，常用的能谱分析方法有以下几种：1. 微堆积法：这是最常见的一种能谱分析方法。
该方法主要通过将辐射源与探测器相距适当距离，使得辐射粒子在空气中扩散后到达探测器。
通过测量不同能量下的计数率，可以得到辐射源的能谱。
2. 动能反冲法：该方法是将辐射源置于带有能谱分析装置的样品台上，通过控制台上移动的探测器与源的距离，测量到达探测器的辐射粒子的能谱。
该方法适用于分析非均匀的样品。
3. 准直法：准直法是将辐射粒子流通过准直器，使得经过准直器后的辐射粒子呈平行束流，然后通过探测器进行能谱分析。
该法适用于对束流进行分析。
4. 偏转法：偏转法用于测量辐射源的能辐射粒子数分布。
通过将辐射粒子束通过一系列磁铁和电场的作用，使得能量不同的粒子在空间中具有不同的轨迹，然后通过探测器进行能谱分析。
5. 影子法：影子法是一种通过探测仪器观察辐射源发出的能量辐射而获得能量分布的方法。
电子能谱分析
2.3.2 XPS仪器 仪器结构框图与AES相似，差别在于探针不同。xray源为x光管，常用铝靶或镁靶作为X光管的靶材 料。
对于Al靶的Kα为1.49Kev，半宽度为0.68 ev ； Mg靶的Kα为1.25Kev，半宽度为0.83 ev。
2.3.3应用 1 定性分析 月球土壤
2 定量分析 聚四氟乙烯定量分析
3 表面的电子结构与体内原子结构不同。
每个原子/离子在体内的都是有规律地排布，从空 间上讲是电子处于一种平衡状态，而表面原子从空 间分布上至少是缺一个方向的平衡（面、棱、角）， 电子云的分布也不相同。因此，表面的原子比体内 原子活性更大。
2.1.3表面分析方法
表面分析方法是借助于某种“探针”，通过“探针” 与物质的表面作用，从而获得有关表面的信息的分 析方法
定量分析方法常用相对灵敏因子法（归一化法）
ci—第i种元素的摩尔分数（相对值）；Ii——AES 信号强度；Si——相对灵敏度因子（与Ag相比，可 查到）
3 实际应用举例
Element O V Au Si Na
Wt% 39.77 60.23 11.32 22.89 02.06 At% 67.76 32.24 01.74 24.66 02.71
退激发的方式有两种：一种是发射特征X－ray； 另一种是较外层电子向空穴跃迁，退激发的能量 使外层电子克服结合能脱离原子，发射出来的电 子被称为俄歇电子。
2.2.2俄歇电子能谱（AES）基本原理
1 俄歇过程命名法
俄歇过程涉及到三个能级，分别用Wi、Xp、Yq表示。其 中W表示产生空穴的主能级，i表示次能级。X表示向空穴 跃迂电子的主能级，p表示次能级；Y为发射俄歇电子的 主能级，q表示次能级 。 命名：以空穴所在电子层命名俄歇系 K系列—空穴在K层； L系列—空穴在L层
电镜的能谱分析
电镜的能谱分析
电子显微镜的能谱分析是纳米技术中应用最为普遍的一种技术，此技术可以全面而精准的检测出从几十纳米管大小到极小微纳米级量子结构尺寸的实验样品，可以检测可见光、近红外谱、紫外-可见反射谱和电子衍射谱等、同时也可以检测出物质中极小分子和微纳米结构构成物种，而这些物种在抗热、抗冷、抗强酸强碱、耐腐蚀方面有着优异的性能。
电子显微镜的能谱分析可以获得高质量的谱图矩阵，从而可以获得多种信息，比如：纳米材料成分结构分析，聚合物和多维纳米结构的分析，分子物性检测，以及精细的显影等。
这些信息的获取有效地提高了热电技术、纳米传感技术以及纳米成像技术的有效性，因此，谱图可以理解为分子结构和构型化学性质的“镜像”，这非常有助于显示物质与生物系统之间的相互作用。
电子显微镜的能谱分析不仅可以在科学研究中发挥作用，而且在生活中也可以看到它的分辨率之高、检测精度之准确。
在工业制造和农业生产中，电镜的能谱分析使得可以有效地控制生产的质量和效率，检测聚合物的粘度及其他物性性质，同时可以检测农产品中毒素成分，从而确保农产品的安全，而不会损害人类健康。
总而言之，电子显微镜的能谱分析是纳米技术应用中的重要技术，它使得我们有效地检测到一些极微小的结构，同时可以检测出具有优异性能的物质，这对于我们的生活娱乐和工作研究都非常有帮助。
EDS原理及应用
EDS原理及应用EDS(能谱分析仪)是一种用于材料成分分析的仪器，其原理是通过测量材料中的元素的能谱图来确定其成分。
EDS广泛应用于材料科学、地球化学、生物学、环境科学等领域。
EDS的原理基于X射线荧光光谱分析的概念。
当高能电子或光子进入原子时，会激发原子的内层电子，使其跃迁到较高的能级。
当电子回到原来的能级时，会放出一定能量的X射线。
每个元素的电子跃迁都有一定的能量差，因此每个元素都会发射出特定能量的X射线。
EDS通过测量X射线的能量和强度，可以确定材料中存在的元素及其相对含量。
EDS由三部分组成：激发源、能谱分析器和信号处理器。
激发源通常是一束高能的电子或光子，进入材料后激发元素的内层电子。
能谱分析器是一个能够测量X射线能量的装置，通常使用硅或锂草酸钠晶体。
信号处理器则将能谱转化为数字信号，并进行分析和识别。
EDS具有许多应用。
首先，EDS在材料科学中被广泛用于分析样品的成分。
可用于确定金属合金中的成分，检测矿石中的金属元素，鉴定陶瓷或玻璃中的杂质等。
其次，EDS在地球化学领域中用于分析岩石、矿物和土壤的成分。
它可以确定岩石中的元素含量，识别不同矿物的化学组成，并揭示地球化学过程。
此外，EDS还在生物学中用于研究细胞和组织的元素分布和组成。
它可以帮助确定细胞中的微量元素，如钙、铁、锌等。
另外，EDS还在环境科学中应用广泛，用于分析土壤、水和大气中的污染物。
它可以检测重金属、有机物和其他有害物质的存在。
EDS具有许多优点，使其在分析领域中得到广泛应用。
首先，它是非破坏性的分析技术，样品不需要进行任何前处理，不会损坏样品。
其次，EDS适用于不同种类的样品，包括固体、液体和气体。
再次，EDS具有非常高的灵敏度，可以检测到小到几落区域的微量元素。
此外，EDS可以提供元素的定量信息，可以确定每个元素的相对含量。
最后，EDS具有高分辨率，可以分辨出非常接近的能级差异。
总之，EDS是一种常用于材料成分分析的仪器，通过测量材料中元素的能谱图来确定其成分。
