球笼技术要求
球笼相关技术资料
等速传动轴主要零件材料及技术要求
零件名称 材 料 技 术 1 花键部位高频淬火至HRC52～58 钟形壳 筒形壳 CF53 55# 要 求
2 球孔及球滚道中频淬火至HRC58～62
3 尺寸精度及形位误差满足图样要求 4 探伤应无裂纹
保持架 星形套 三销架
1 渗碳淬火 渗碳层深0.7～1.2mm淬火硬度HRC58～62 20CrMnTi 2 尺寸精度及形位误差满足图样要求 3 探伤应无裂纹 1 高频淬火至HRC52～58
8-磨六窗孔
保持器磨加工
保持器外球面磨床
保持器内球面磨床
保持器窗孔磨床
半轴较直机
热处理设备
装配线
视频
质量检验
1、尺寸几何精度
①六等分精度 ②滚道尺寸 ③偏心距 ④间隙控制 ⑤ 花键控制 ⑥保持器窗孔尺寸控制 ⑦灵活性、顺畅度（对称方向和圆周方向）
2、材料、热处理质量 3、质量稳定性 4、静扭、动态性能实验
等速万向节原理
1-主动轴 2-保持架（球笼） 3-钢球 4-星形套（内滚道） 5-球形壳（外滚道） O：万向节中心 A：外滚道中心
B：内滚道中心
C：钢球中心 a:两轴夹角（指钝角）
偏心距作用
1、如果偏心距实际加工时误差较大，导致两边不相等时，会使得万向节发卡， 转不动，即使在外界很大作用力下能够转动，寿命也会大大降低。因为 钢球要定位在角平分面上，保持架就要对钢球施加一个很大的力，这样当汽车 启动或者变速以及急停时，都会是保持架上的力变得更大，很容易使保持架磨 损，甚至破裂。 2、如果没有偏心距，轨道做到理想状态，并假定摩擦力等于0，那么在万向节 工作的时候，钢球能够在保持架的控制下在轨道中运动，但是位置不固定。实 际中，因为有摩擦力的作用，所以要实现钢球在轨道中转动，就要采取偏心的 方式，使扭矩在轨道方向上有一个分力，使它能够克服摩擦力的作用，在轨道 中进行滚动，通过良好润滑条件下钢球的静摩擦系数取0.10~0.12，摩擦角 5º43‘~6º50’，所以开口角不能小于11º ~14º ，但是也不能取值太大，若取值过大， 一是导致偏心距过大，万向节2对球面间工作面变小，承载能力降低；二是使扭 矩在轨道方向上的分力过大，导致保持架受力变大，加速它的磨损，寿命降低。 所以我们设计时常取开口角15º ~18º ，开口角确定后我们便可通过钢球分布圆半 径求出偏心距的大小。
笼式足球规则(试行)
江苏省笼式足球比赛规则第一章比赛场地和器材比赛场地由四周及上方全封闭的铁栏和绳网组成。
尺寸：比赛铁笼是长方体，带有球员进出门的铁栏的长度必须长于球门所在的铁栏的长度：长度：38-42米宽度：18-22米高度：4-6米比赛场地是用铁栏和线共同来标明的，比赛在四周的铁栏和上方的铁栏或绳网围成的封闭空间内进行。
垂直地面长38-42米的笼网称之为边网，垂直地面长18-22米的笼网称之为底网，顶部与地面平行的铁栏或绳网称之为顶网。
如果球在比赛中从边网、底网或顶网弹回，则比赛继续进行。
比赛场地被中线划分为两个半场。
在场地中线的中点处做一个标记（以8CM为半径画一个圆），以距中心标记3米为半径画一个圆圈。
罚球区罚球区在场地的两端，规定如下：从球门边沿向外量6米，以此为半径向场内各画一条四分之一圆与球门线相接成直角。
两弧线的上部与一段3.16米的直线相接，此直线与球门线平行。
弧线与球门线组成的区域范围，即为罚球区。
罚球点（以8CM为半径画一个圆）从两球门柱之间的中点，垂直于球门线向场内量6米设置一个罚球点，该罚球点应在罚球区线上。
第二罚球点（以8CM为半径画一个圆）从两球门柱之间的中点，垂直于球门线向场内量10米设置一个罚球点，为第二罚球点。
在距离第二罚球点两侧各5米处须画两个边长8厘米的正方形记号，以帮助在第二罚球点罚点球时的判断。
球门球门分别镶嵌在两底网靠近地面的中点。
球门的范围由两直竖的门柱线与连接其顶部的一水平横梁线组成。
两门柱线内侧之间的距离是3米，从横梁线的下沿至地面的距离是2米。
地面上，横梁线下方连接两门柱线之间的线称之为球门线。
所有线的宽度均为8厘米。
球门的深度，即由门柱线向球门后场地外延伸的空间距离，至少为120厘米。
球门网须由大麻、黄麻、尼龙或其他被许可的材料制成，系在球门柱线及衡量线的后部，用适当的方式做支撑。
球门网必须合理地被撑起来并不得妨碍守门员。
换人门换人门设在边网中间，裁判员记录台前面，宽1.2米，长1.5米。
汽车实训教学项目五：囚笼的更换
4.迟到、早退，每次扣2分。旷课每次扣10分
10
穿戴工作服；工具准备到位、场地清洁，作业后整理工位和工具
每处错误扣2分。
拆卸步骤
30
1、从车上拆下传动轴总成
2、在虎钳上夹住传动轴杆部
3、取下防尘套环箍，取下防尘套
4、用锤子将球笼从传动轴上拆下
5、分解球笼，在内星轮和外壳上做标记，翻转内星轮，依次取下钢球（内球对角取）
6、立着取出内星轮和保持架
每出现一次错误最少扣掉5分
检查
20
1、检查钢球与内星轮和外壳的配合间隙
2、检查钢球、内星轮、保持架和外壳有无凹陷和磨损
3、如有问题，换总成
根据检查操作步奏及检查将结果酌情给分或扣分。
安装
30
1、将各部件清洗干净，吹干
2、组装球笼
3、将专用润滑脂压入球笼
4、在传动轴上套上防尘套
5、安装垫圈（分车型）
6、将球笼装到传动轴上

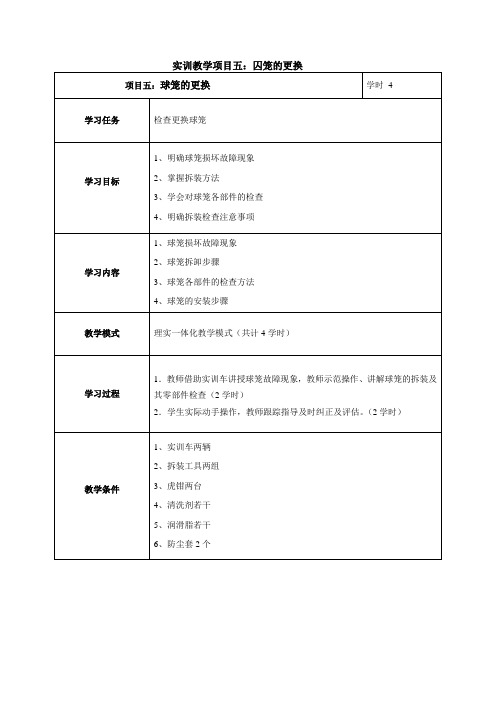

实训教学项目五：囚笼的更换
