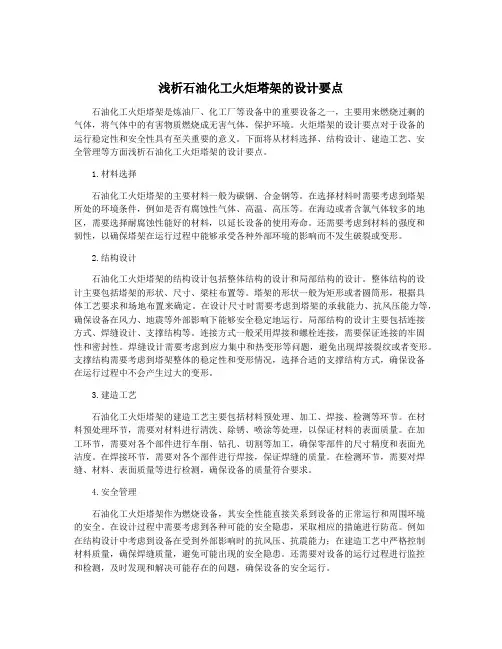

浅析石油化工火炬塔架的设计要点
浅析石油化工火炬塔架的设计要点石油化工火炬塔架是炼油厂、化工厂等设备中的重要设备之一，主要用来燃烧过剩的气体，将气体中的有害物质燃烧成无害气体，保护环境。
火炬塔架的设计要点对于设备的运行稳定性和安全性具有至关重要的意义。
下面将从材料选择、结构设计、建造工艺、安全管理等方面浅析石油化工火炬塔架的设计要点。
1.材料选择石油化工火炬塔架的主要材料一般为碳钢、合金钢等。
在选择材料时需要考虑到塔架所处的环境条件，例如是否有腐蚀性气体、高温、高压等。
在海边或者含氯气体较多的地区，需要选择耐腐蚀性能好的材料，以延长设备的使用寿命。
还需要考虑到材料的强度和韧性，以确保塔架在运行过程中能够承受各种外部环境的影响而不发生破裂或变形。
2.结构设计石油化工火炬塔架的结构设计包括整体结构的设计和局部结构的设计。
整体结构的设计主要包括塔架的形状、尺寸、梁柱布置等。
塔架的形状一般为矩形或者圆筒形，根据具体工艺要求和场地布置来确定。
在设计尺寸时需要考虑到塔架的承载能力、抗风压能力等，确保设备在风力、地震等外部影响下能够安全稳定地运行。
局部结构的设计主要包括连接方式、焊缝设计、支撑结构等。
连接方式一般采用焊接和螺栓连接，需要保证连接的牢固性和密封性。
焊缝设计需要考虑到应力集中和热变形等问题，避免出现焊接裂纹或者变形。
支撑结构需要考虑到塔架整体的稳定性和变形情况，选择合适的支撑结构方式，确保设备在运行过程中不会产生过大的变形。
3.建造工艺石油化工火炬塔架的建造工艺主要包括材料预处理、加工、焊接、检测等环节。
在材料预处理环节，需要对材料进行清洗、除锈、喷涂等处理，以保证材料的表面质量。
在加工环节，需要对各个部件进行车削、钻孔、切割等加工，确保零部件的尺寸精度和表面光洁度。
在焊接环节，需要对各个部件进行焊接，保证焊缝的质量。
在检测环节，需要对焊缝、材料、表面质量等进行检测，确保设备的质量符合要求。
4.安全管理石油化工火炬塔架作为燃烧设备，其安全性能直接关系到设备的正常运行和周围环境的安全。

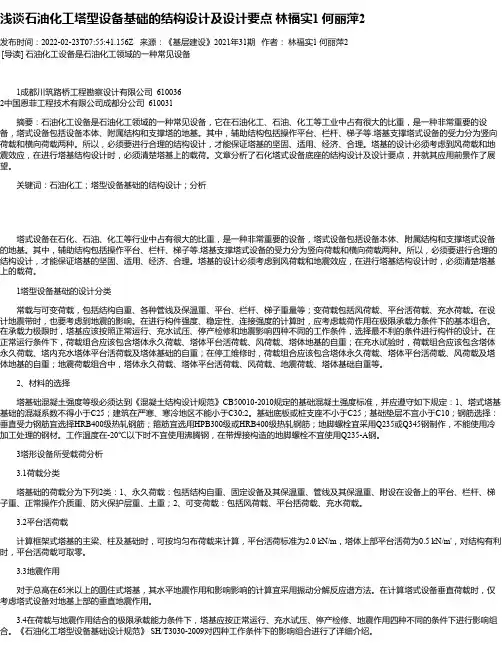

浅谈石油化工塔型设备基础的结构设计及设计要点林福实1何丽萍2
浅谈石油化工塔型设备基础的结构设计及设计要点林福实1 何丽萍2发布时间：2022-02-23T07:55:41.156Z 来源：《基层建设》2021年31期作者：林福实1 何丽萍2[导读] 石油化工设备是石油化工领域的一种常见设备1成都川筑路桥工程勘察设计有限公司 6100362中国恩菲工程技术有限公司成都分公司 610031摘要：石油化工设备是石油化工领域的一种常见设备，它在石油化工、石油、化工等工业中占有很大的比重，是一种非常重要的设备，塔式设备包括设备本体、附属结构和支撑塔的地基。
其中，辅助结构包括操作平台、栏杆、梯子等.塔基支撑塔式设备的受力分为竖向荷载和横向荷载两种。
所以，必须要进行合理的结构设计，才能保证塔基的坚固、适用、经济、合理。
塔基的设计必须考虑到风荷载和地震效应，在进行塔基结构设计时，必须清楚塔基上的载荷。
文章分析了石化塔式设备底座的结构设计及设计要点，并就其应用前景作了展望。
关键词：石油化工；塔型设备基础的结构设计；分析塔式设备在石化、石油、化工等行业中占有很大的比重，是一种非常重要的设备，塔式设备包括设备本体、附属结构和支撑塔式设备的地基。
其中，辅助结构包括操作平台、栏杆、梯子等.塔基支撑塔式设备的受力分为竖向荷载和横向荷载两种。
所以，必须要进行合理的结构设计，才能保证塔基的坚固、适用、经济、合理。
塔基的设计必须考虑到风荷载和地震效应，在进行塔基结构设计时，必须清楚塔基上的载荷。
1塔型设备基础的设计分类常载与可变荷载，包括结构自重、各种管线及保温重、平台、栏杆、梯子重量等；变荷载包括风荷载、平台活荷载、充水荷载。
在设计地震带时，也要考虑到地震的影响。
在进行构件强度、稳定性、连接强度的计算时，应考虑载荷作用在极限承载力条件下的基本组合。
在承载力极限时，塔基应该按照正常运行、充水试压、停产检修和地震影响四种不同的工作条件，选择最不利的条件进行构件的设计。
在正常运行条件下，荷载组合应该包含塔体永久荷载、塔体平台活荷载、风荷载、塔体地基的自重；在充水试验时，荷载组合应该包含塔体永久荷载、塔内充水塔体平台活荷载及塔体基础的自重；在停工维修时，荷载组合应该包含塔体永久荷载、塔体平台活荷载、风荷载及塔体地基的自重；地震荷载组合中，塔体永久荷载、塔体平台活荷载、风荷载、地震荷载、塔体基础自重等。

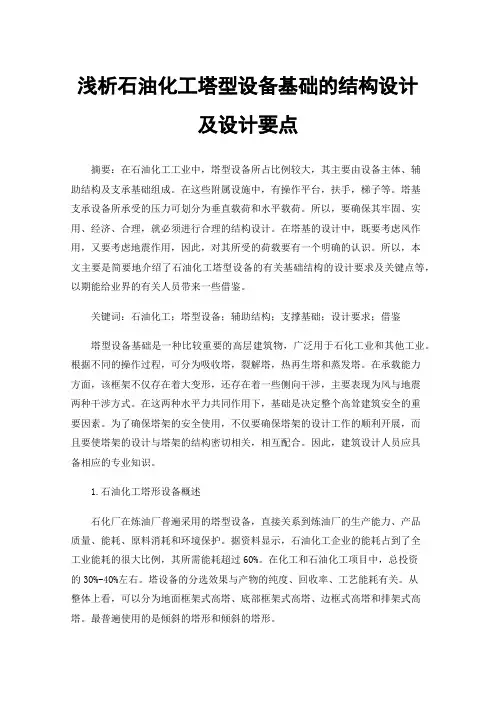

浅析石油化工塔型设备基础的结构设计及设计要点
浅析石油化工塔型设备基础的结构设计及设计要点摘要：在石油化工工业中，塔型设备所占比例较大，其主要由设备主体、辅助结构及支承基础组成。
在这些附属设施中，有操作平台，扶手，梯子等。
塔基支承设备所承受的压力可划分为垂直载荷和水平载荷。
所以，要确保其牢固、实用、经济、合理，就必须进行合理的结构设计。
在塔基的设计中，既要考虑风作用，又要考虑地震作用，因此，对其所受的荷载要有一个明确的认识。
所以，本文主要是简要地介绍了石油化工塔型设备的有关基础结构的设计要求及关键点等，以期能给业界的有关人员带来一些借鉴。
关键词：石油化工；塔型设备；辅助结构；支撑基础；设计要求；借鉴塔型设备基础是一种比较重要的高层建筑物，广泛用于石化工业和其他工业。
根据不同的操作过程，可分为吸收塔，裂解塔，热再生塔和蒸发塔。
在承载能力方面，该框架不仅存在着大变形，还存在着一些侧向干涉，主要表现为风与地震两种干涉方式。
在这两种水平力共同作用下，基础是决定整个高耸建筑安全的重要因素。
为了确保塔架的安全使用，不仅要确保塔架的设计工作的顺利开展，而且要使塔架的设计与塔架的结构密切相关，相互配合。
因此，建筑设计人员应具备相应的专业知识。
1.石油化工塔形设备概述石化厂在炼油厂普遍采用的塔型设备，直接关系到炼油厂的生产能力、产品质量、能耗、原料消耗和环境保护。
据资料显示，石油化工企业的能耗占到了全工业能耗的很大比例，其所需能耗超过60%。
在化工和石油化工项目中，总投资的30%-40%左右。
塔设备的分选效果与产物的纯度、回收率、工艺能耗有关。
从整体上看，可以分为地面框架式高塔、底部框架式高塔、边框式高塔和排架式高塔。
最普遍使用的是倾斜的塔形和倾斜的塔形。
在进行塔型设备基础的设计时，首先要明确它的载荷，在塔基上的载荷可以分为两类：永久性负载与可变负载：结构自重、各种管线及保温重、平台、栏杆、梯子重量等。
风荷载、平台活荷载和充水荷载等是影响其稳定性的主要因素。

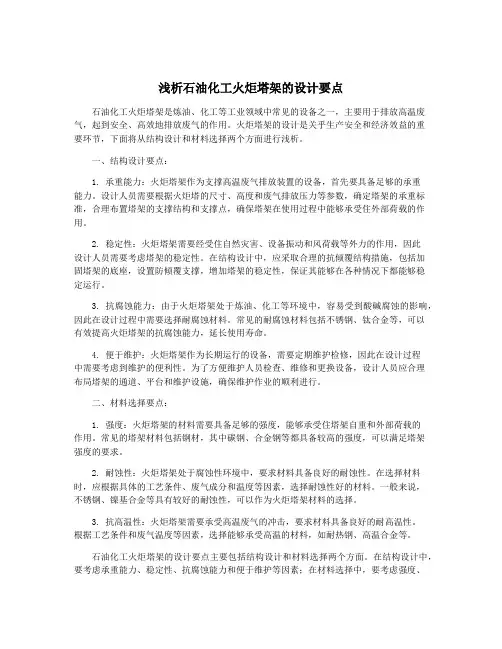

浅析石油化工火炬塔架的设计要点
浅析石油化工火炬塔架的设计要点石油化工火炬塔架是炼油、化工等工业领域中常见的设备之一，主要用于排放高温废气，起到安全、高效地排放废气的作用。
火炬塔架的设计是关乎生产安全和经济效益的重要环节，下面将从结构设计和材料选择两个方面进行浅析。
一、结构设计要点：1. 承重能力：火炬塔架作为支撑高温废气排放装置的设备，首先要具备足够的承重能力。
设计人员需要根据火炬塔的尺寸、高度和废气排放压力等参数，确定塔架的承重标准，合理布置塔架的支撑结构和支撑点，确保塔架在使用过程中能够承受住外部荷载的作用。
2. 稳定性：火炬塔架需要经受住自然灾害、设备振动和风荷载等外力的作用，因此设计人员需要考虑塔架的稳定性。
在结构设计中，应采取合理的抗倾覆结构措施，包括加固塔架的底座，设置防倾覆支撑，增加塔架的稳定性，保证其能够在各种情况下都能够稳定运行。
3. 抗腐蚀能力：由于火炬塔架处于炼油、化工等环境中，容易受到酸碱腐蚀的影响，因此在设计过程中需要选择耐腐蚀材料。
常见的耐腐蚀材料包括不锈钢、钛合金等，可以有效提高火炬塔架的抗腐蚀能力，延长使用寿命。
4. 便于维护：火炬塔架作为长期运行的设备，需要定期维护检修，因此在设计过程中需要考虑到维护的便利性。
为了方便维护人员检查、维修和更换设备，设计人员应合理布局塔架的通道、平台和维护设施，确保维护作业的顺利进行。
二、材料选择要点：1. 强度：火炬塔架的材料需要具备足够的强度，能够承受住塔架自重和外部荷载的作用。
常见的塔架材料包括钢材，其中碳钢、合金钢等都具备较高的强度，可以满足塔架强度的要求。
2. 耐蚀性：火炬塔架处于腐蚀性环境中，要求材料具备良好的耐蚀性。
在选择材料时，应根据具体的工艺条件、废气成分和温度等因素，选择耐蚀性好的材料。
一般来说，不锈钢、镍基合金等具有较好的耐蚀性，可以作为火炬塔架材料的选择。
3. 抗高温性：火炬塔架需要承受高温废气的冲击，要求材料具备良好的耐高温性。
根据工艺条件和废气温度等因素，选择能够承受高温的材料，如耐热钢、高温合金等。
浅析石油化工火炬塔架的设计要点
浅析石油化工火炬塔架的设计要点
石油化工火炬塔架是一种高热源设备，其设计应考虑火炬喷口位置、底座形式、支撑方式、塔架材料及防腐防蚀措施等要点。
1. 火炬喷口位置
火炬喷口设置应考虑风向、火势大小、强度及均匀性等因素，在优化取舍后，确定喷口高度及角度。
2. 底座形式
底部结构的选择应充分考虑火焰重量及火势大小，一般使用混凝土基础，地质条件差的地区可采用钢筋混凝土、桩基或冲击桩浆注灌注桩等工法。
应设有加强筋或桥梁跨度结构，以降低火炬喷口与基础之间的应力。
3. 支撑方式
塔架应选用四柱式结构，柱子应保持垂直，且承重能力应适当，以降低变形等安全隐患。
大火炬应设置升降装置以方便日常维护及修理。
在具体应用中，还需考虑布局紧凑、爬升安全、建设方便等方面的因素。
4. 塔架材料
塔架主要材料可选用混凝土、钢及复合材料等。
混凝土塔架的使用需要进行预应力处理，结构中需要预埋金属零件的设置需要注意防锈处理。
使用钢结构时，需保证钢材质量及表面防腐防锈，同时需注意火焰对钢材的影响，选用能承受高温的专业防火材料。
5. 防腐防蚀措施
石油化工火炬塔架的防腐防蚀措施需要针对具体情况采用，如氧化锌防腐漆、防水混凝土、金属防腐材料、合成树脂涂料等。
同时，还应对火焰及高温的影响进行考虑，采用耐温等级较高的防腐防蚀材料。
浅谈石油化工塔型设备基础的结构设计及设计要点
浅谈石油化工塔型设备基础的结构设计及设计要点发布时间：2023-02-15T07:02:45.845Z 来源：《建筑实践》2022年19期作者：张弘强[导读] 塔型设备是石油化工行业中的重要组成部分，张弘强中石油吉林化工工程有限公司 132002摘要：塔型设备是石油化工行业中的重要组成部分，它包括设备本体、附属构筑物、基础设备等。
其中，操作平台、扶手、梯子等辅助性构件非常重要。
塔基支承塔式装置的受力可分为垂直荷载和水平荷载两类。
为此，应采取合理的结构设计，以确保基础的坚固、适用、经济合理。
塔型设备基础的设计要充分考虑到风、震的影响，因此，在进行基础结构设计时，必须明确塔型设备承受的荷载。
因此，本文着重介绍了塔形设备的有关基础设施的设计要求及注意事项，以供同行借鉴。
关键词：塔型设备；基础设备；结构设计；设计要求引言：塔型设备是一种比较重要的高层建筑，广泛用于石化工业和其他工业领域。
按照生产流程分为吸收塔、裂解塔、热再生塔、蒸发塔等。
从受力角度来看，该结构的变形比较大，存在着一定的侧向扰动，并以风荷载和地震作用为主。
由于上述两种水平力的作用，使得塔体的基础成为整个塔体的核心。
为了确保塔型设备的安全运营，不仅要确保其设计工作的顺利进行，而且要使其与其设计密切相关，并且与之相协调。
因此，建筑设计人员需要具备充分的相关知识。
1.石油化工塔形设备概述石油化工塔型设备是石化行业中常用的设备，它直接关系到工艺的生产能力、产品质量、能源消耗、原料消耗和环境保护等。
据统计，石油化工企业能耗占工业能耗的比例很高，超过60%的能耗用于蒸馏设备。
化工和石化项目的总投资在总投资的30%-40%左右。
塔内的分离效果，包括产品的纯度、产品的回收、工业生产的能耗。
一般可分为：地面框架塔、底部框架塔、框架塔、排塔。
最常见的是斜塔和斜塔。
塔式设备地基的设计，首先要确定其承载力，塔基上的荷载分为两类：永久荷载：结构自重，各种管道和保温重量，平台，栏杆，梯子的重量；风荷载、平台活荷载、充水荷载等变量的变化荷载。
浅析石油化工火炬塔架的设计要点
浅析石油化工火炬塔架的设计要点石油化工火炬塔是石化企业的重要设备，其设计要点直接影响到火炬运行的安全、稳定和经济性。
在石油化工生产中，火炬是用于焚烧废气、废水和废渣的设备，具有处理废气污染和防止事故的重要作用。
火炬塔架的设计要点至关重要。
本文将从火炬塔架的结构设计、稳定性设计以及安全性设计等方面进行浅析。
一、结构设计1. 火炬塔架的选材在选材上，要考虑到火炬塔的使用环境和强度要求，常见的材料有碳钢、不锈钢等。
碳钢具有高强度和较低的成本，适用于一般的石化生产场所；而不锈钢则具有耐腐蚀、耐高温等特性，适用于一些对材料要求较高的场合。
火炬塔架的结构设计主要包括支撑结构、连接结构和保护结构。
支撑结构要求有足够的强度和刚度，能够承受火炬本身的重量和风荷载。
连接结构要求具有良好的耐疲劳性能，能够保证火炬塔的安全运行。
保护结构包括防火涂层、耐高温材料等，能够有效地防止火焰对塔架的侵蚀。
二、稳定性设计1. 风荷载火炬塔架的稳定性设计必须考虑风荷载对其的影响。
在一些高风速的地区，风荷载可能是影响火炬塔架稳定性的重要因素。
在设计时需要充分考虑风荷载的影响，采用合适的风荷载标准进行计算。
2. 自振频率火炬塔架的自振频率必须远大于周围环境的激励频率，以避免共振现象的发生。
在设计时需要进行合理的自振频率计算，采取相应的措施确保火炬塔架的稳定性。
三、安全性设计1. 防火设计火炬塔架的防火设计是其安全性设计的重要组成部分。
防火设计要求火炬塔架能够在火灾发生时保持结构的完整性，防止火势对周围环境造成影响。
在设计时需要考虑到火焰对塔架的侵蚀情况，采取相应的防火措施，如防火涂层、耐火材料等。
2. 应急设计火炬塔架的应急设计是为了在突发情况下能够保证火炬的安全运行。
应急设计包括火灾报警系统、紧急关闭系统等，能够在火灾发生时及时采取措施进行应急处理，保障人员和设备的安全。
石油化工火炬塔架的设计涉及到结构设计、稳定性设计和安全性设计等多个方面，需要综合考虑各种因素，以保证火炬塔架的安全、稳定和经济性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈石油化工塔型设备基础的结构设计
及设计要点
摘要：塔式设备在石油、化工等行业中占有很大的比重，塔式设备包括设备
本体、附属构筑物和支撑塔式设备的地基。
其中辅助结构包括操作平台、扶手、
梯子等。
塔基支撑塔式设备的受力分为竖向荷载和横向荷载两种。
因此，必须采
用合理的结构设计，保证塔基的坚固、适用、经济、合理。
塔基的设计要考虑到
风荷载和地震效应，在进行塔基结构设计时，必须清楚塔基上的载荷。
因此本文
主要对石油化工塔形设备的相关基础结构设计要求和要点等进行简单的介绍，希
望能够为行业内的相关人员提供一定的参考。
关键词：塔型设备；附属构筑物；结构设计；要点；参考
引言：塔形设备基础结构是一种较为重要的高耸建筑，在石油化工等行业都
有应用。
按生产工艺分为吸收塔、裂解塔、热再生塔、蒸发塔等。
从受力上看，
这种结构具有较高的挠度，而且有一定的横向干扰，其干扰形式为风荷载和地震
作用。
由于受以上两种水平作用力的影响，塔身结构的地基就成了塔的关键。
为
保证该塔的安全运行，既要保证该塔的设计工作正常进行，又要保证该塔的设计
与其紧密相连，并与之相适应。
所以，结构设计师必须对相关的知识有足够的了解。
1.石油化工塔形设备概述
石油化工塔型装置是石化工业中经常使用的一种装置，其对工艺的生产能力、产品质量、能耗、原料消耗、环保等都有很大的影响。
根据统计，石化行业的能
源消耗在整个行业的能源消耗中占有相当大的比重，60%以上的能源都被用在了
蒸馏装置上。
化工、石化项目总投资约占总投资30%~40%。
塔式设备的分离效率，是产品纯度，产品回收率，工业过程的能源消耗。
总体上可划分为：地面框架塔、底部框架塔、边框框架塔、排塔。
最常用的是斜塔和斜塔。
塔式设备基础设计时，应先确定其荷载，塔基上的荷载可以分成两种：
永久性负荷与可变负荷：结构自重、各种管线及保温重、平台、栏杆、梯子重量等；可变荷载包括风荷载、平台活荷载、充水荷载等。
在地震带的设计中，也要考虑到地震的影响。
在计算构件强度、稳定性、连接强度时，应考虑在承载力极限条件下的载荷作用。
在极限载荷条件下，塔基应按正常运行、充水试压、停产检修和地震影响四种工况进行影响组合，并根据最不利的条件进行构件的设计。
在正常运行时，其荷载组合应包含塔体的永久荷载、塔体平台的活荷载、风荷载和塔身地基的自重；在充水试压时，荷载组合应该包含塔体的永久荷载、塔内加水塔的活荷载、塔体地基的自重；在停产维修条件下，其荷载组合应包含塔体永久荷载、塔体平台活荷载、风荷载和塔体地基的自重；地震荷载组合应包含塔体永久荷载、塔体平台活荷载、风荷载、地震荷载、塔身地基的自重等。
在进行塔式设备的结构和地基的设计时，需要考虑的问题有：（1）与大多数地基承载力的验算方法一样，计算塔基的承载力时，应按正常使用极限载荷作用下的标准组合。
（2）在充水试压和正常工作条件下，塔基底部不能有零应力区，其他两种情况下则允许有零应力区，但必须保证零应力区不能超过地基底应力区的15%。
（3）塔基础在设计时，应进行基础变形的计算，此时的荷载效应应为在正常使用极限条件下的准永久荷载，同时不用考虑地震和风荷载的影响。
2.高塔型设备所承受的荷载
在进行结构设计时，应充分考虑已有的荷载，其取值能否满足设计的要求，直接关系到结构设计的安全性和经济性。
根据作用的方向和作用的持续时间，载荷可以分为：
2.1按照作用的方向来进行划分
（1）重力荷载，即垂直荷载，其主要原因是由于上部结构的自重，其主要表现形式有：设备自重、保温重、生产作业介质重、平台梯子重、充水水重、管道自重等。
（2）横向载荷：包含了风荷载和地震作用。
2.2根据作用时间的持续性来进行分类
（1）永久负载：相关值在使用期间不会因时间而改变，而且与平均值相比，可以忽略不计的负荷，例如结构的重量和塔的自重。
（2）可变载荷：在结构使
用期间，其载荷会随时间而改变。
但这些变化都可以忽略不计，比如平台的活荷载、风荷载和雪荷载。
（3）意外载荷：这种情况在结构上是不会发生的，但如
果负荷值很高，而且持续的时间很短，比如爆炸和地震。
由于灌水试验的次数较少，所以不宜与设计的风荷载结合。
3.风荷载以及地震作用的含义
3.1风荷载
在露天的条件下，塔式设备会受到风的影响，会在两个不同的方向发生震动，首先，顺风会引起震动，震动的方向和风向都是一样的；第二类是横向风向的振动，其方向与风向垂直。
第一类是一种常见的结构形式，而后者是由风引起的。
在设计时，应充分考虑由风力引起的振动。
3.2地震作用
在计算地震作用的过程中，首先要了解结构的特点，了解结构的特点，了解
结构的动力特性，重量，地基条件，设计强度，这些因素都是由这些因素决定的，然后再根据这些因素来决定。
第二个问题是：模态分解反应谱，首先要确定各个
模态的最大反应，然后再按照一定的方式进行组合。
在塔式设备高度小于65 m
时，其受力状况与单质点系统相近，为弯梁式结构，通常采用底部剪力法进行水
平地震力计算。
在不低于65 m的塔式装置的情况下，仍应使用振型分解反应谱
方法进行水平地震作用力的计算。
在研究塔式装置的地震反应时，可以忽略高模态，一般只考虑一阶和二阶模态。
建筑的减振比以0.035为宜。
由于塔式装置具
有很高的挠性，因此其阻尼比一般的反应谱选取的要低一些。
另外，在实际应用中，应根据实际情况及实际工程实践，对其进行适当的修正。
在8、9度抗震设
防时，塔基必须考虑竖向地震力的影响。
然而，只需考虑上塔式装置在塔基顶端
所受的垂直作用力。
地基上部的竖向地震作用标准值为垂直最大地震影响因子α
乘以重力荷载的代表性数值的75%。
在横向地震影响因子中，垂直最大影响因子
为65%。
3.3荷载组合
在塔基计算和设计中，必须考虑四种工作条件的影响因素。
四种工作状态：
正常工作状态、充水试压状态、停车检修工况、地震作用工况。
3.4地基以及基础
第一个问题，就是在计算塔基地基的承载力时，根据正常使用极限条件下的
荷载效果标准来计算。
第二个问题是，在正常工作状态下或者在充水压力下，地
基上不能出现零应力；第三个条件，就是当塔基处于停工状态，或者是地震的情
况下，地基底部会出现一个零应力区，但是零应力区的范围不能超过地基的15%。
4.构造的要求
4.1规定
塔基结构的二次灌浆可以选用比地基高一级的细石混凝土，也可以选用高强
度的无收缩灌浆材料，其相关的厚度一般在30~50毫米之间。
其次是确定地下水
和土壤的腐蚀状况，确定建筑结构和结构构件的表面必须进行防腐处理，并按照
相关的要求进行处理。
4.2圆柱式塔基础的配筋构造
柱形塔基的垂直钢筋比例不得超过0.01%，地脚螺栓的中心距边缘的间距必
须是地脚螺栓的四倍以上，而且必须是150毫米以上，在进行埋设时，必须将地
脚螺栓埋在圆柱形的钢筋网内。
4.3地脚螺栓的埋深要求
根据不同的螺栓类型，对地脚螺栓的埋入深度进行了分析，结果表明：（1）直钩螺栓的失效形式是混凝土开裂，锚杆的长度不宜少于25天。
（2）在锚固长
度为10 d的抓钩型螺栓，试验表明，在试验中，试验中存在拉拔现象，但混凝
土未受损伤；所以，爪钩螺栓的锚定长度不宜少于15天。
（3）锚板型螺栓的锚定深度为10 d，其极限抗拔力将超过螺栓的极限拉伸强度，因此，锚板型螺栓的锚定长度必须在15 d以上。
结束语
综上可知，本文对塔基设计中应注意的几个问题进行了详细的论述，并给出了相应的载荷组合。
在进行塔式设备基础设计时，必须符合相关的规范要求。
由于塔式设备的基本形式多种多样，因此在选用时必须综合考虑当地的地质情况，从而作出最佳的选择。
参考文献
[1]王崧懿. 浅谈石油化工塔型设备基础的结构设计及设计要点[J]. 当代化工研究, 2018.。
