热电阻温度传感器工作原理
热电阻温度测量原理
热电阻温度测量原理文章摘要：测温原理热电阻（如PtlOO）是利用其电阻值随温度的变化而变化这一原理制成的将温度量转换成电阻量的温度传感器。
温度变送器通过给热电阻施加一已知激励电流测量其两端电压的方法得到电阻值（电压/电流），再将电阻值转换成温度值，从而实现温度测量。
热电阻和温度变送器之间有三种接线方式：二线制、三线制、四线制。

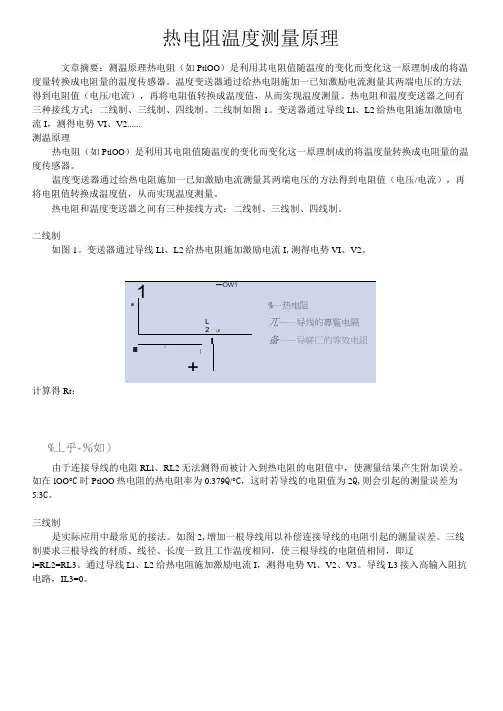

二线制如图1。
变送器通过导线Ll、L2给热电阻施加激励电流I，测得电势VI、V2......测温原理热电阻（如PtlOO）是利用其电阻值随温度的变化而变化这一原理制成的将温度量转换成电阻量的温度传感器。
温度变送器通过给热电阻施加一已知激励电流测量其两端电压的方法得到电阻值（电压/电流），再将电阻值转换成温度值，从而实现温度测量。
热电阻和温度变送器之间有三种接线方式：二线制、三线制、四线制。
二线制如图1。
变送器通过导线Ll、L2给热电阻施加激励电流I,测得电势VI、V2。
1—OW1*%—热电阻兀——导线的專覧电隔L2L EI备——导嵯匚的等效电阻■(1+计算得Rt：%丄乎-％如）由于连接导线的电阻RLl、RL2无法测得而被计入到热电阻的电阻值中，使测量结果产生附加误差。
如在lOO°C时PtlOO热电阻的热电阻率为0.379Q/°C，这时若导线的电阻值为2Q,则会引起的测量误差为5.3C。
三线制是实际应用中最常见的接法。
如图2,增加一根导线用以补偿连接导线的电阻引起的测量误差。
三线制要求三根导线的材质、线径、长度一致且工作温度相同，使三根导线的电阻值相同，即辽l=RL2=RL3。
通过导线Ll、L2给热电阻施加激励电流I，测得电势Vl、V2、V3。
导线L3接入高输入阻抗电路，IL3=0。
凡——聽电皑殆——导线"的等效电阻心——导线L2的等敗电阻九——导址L2的等炒电阴由此可得三线制接法可补偿连接导线的电阻引起的测量误差。
四线制是热电阻测温理想的接线方式。
温度传感器工作原理
温度传感器工作原理温度传感器temperature transducer，利用物质各种物理性质随温度变化的规律把温度转换为可用输出信号。
温度传感器是温度测量仪表的核心部分，品种繁多。
按测量方式可分为接触式和非接触式两大类，按照传感器材料及电子元件特性分为热电阻和热电偶两类。
现代的温度传感器外形非常得小，这样更加让它广泛应用在生产实践的各个领域中，也为我们的生活提供了无数的便利和功能。
温度传感器有四种主要类型：热电偶、热敏电阻、电阻温度检测器（RTD）和IC温度传感器。
IC温度传感器又包括模拟输出和数字输出两种类型。
1.热电偶的工作原理当有两种不同的导体和半导体A和B组成一个回路，其两端相互连接时，只要两结点处的温度不同，一端温度为T，称为工作端或热端，另一端温度为TO，称为自由端(也称参考端)或冷端，则回路中就有电流产生，如图2-1(a)所示，即回路中存在的电动势称为热电动势。
这种由于温度不同而产生电动势的现象称为塞贝克效应。
与塞贝克有关的效应有两个：其一，当有电流流过两个不同导体的连接处时，此处便吸收或放出热量(取决于电流的方向)，称为珀尔帖效应；其二，当有电流流过存在温度梯度的导体时，导体吸收或放出热量(取决于电流相对于温度梯度的方向)，称为汤姆逊效应。
两种不同导体或半导体的组合称为热电偶。
热电偶的热电势EAB(T，T0)是由接触电势和温差电势合成的。
接触电势是指两种不同的导体或半导体在接触处产生的电势，此电势与两种导体或半导体的性质及在接触点的温度有关。
温差电势是指同一导体或半导体在温度不同的两端产生的电势，此电势只与导体或半导体的性质和两端的温度有关，而与导体的长度、截面大小、沿其长度方向的温度分布无关。
无论接触电势或温差电势都是由于集中于接触处端点的电子数不同而产生的电势，热电偶测量的热电势是二者的合成。
当回路断开时，在断开处a，b之间便有一电动势差△V，其极性和大小与回路中的热电势一致，如图2-1(b)所示。
热电阻温度测量原理
热电阻温度测量原理
热电阻温度测量原理是基于热电效应的原理进行的。
热电效应是指当两种不同金属连接形成闭合回路时，如果两个连接点的温度不同，会产生电势差。
热电阻温度测量利用了这个原理，将热敏电阻（PT100）作为测温元件。
热电阻的工作原理是通过测量电阻随温度变化的关系来确定温度。
PT100是一种白金电阻，其电阻值随温度的变化服从国际标准的“Pt100”温度-电阻转换关系。
该关系表明，当温度升高时，PT100的电阻值也会增加。
这种关系是稳定和可重复的，使得PT100成为常用的热敏电阻元件。
具体的测量方法是将PT100连接到电路中，形成一个闭合电路。
当电路中有电流通过时，根据热电效应，PT100的两个端点会产生一个电势差。
这个电势差可以通过测量电路中的电压来确定。
由于PT100的电阻值与温度成正比关系，根据测得的电势差和PT100的温度-电阻转换关系，就可以准确地确定温度。
为了提高测量的精确度，常常采用一些校准方法，例如使用冰点温度或沸点温度来进行校准。
这样可以确保测量结果的准确性。
总的来说，热电阻温度测量原理是基于热电效应的原理，通过测量电势差和温度-电阻转换关系来确定温度。
热敏电阻
PT100作为测温元件，可以提供稳定和可靠的温度测量结果。
pt100热电阻原理
pt100热电阻原理
PT100热电阻原理。
PT100热电阻是一种常用的温度传感器，它的原理是利用材料的电阻随温度变化的特性来测量温度。
PT100热电阻的工作原理是基于铂电阻材料的电阻随温度变化的特性，其在工业自动化领域得到了广泛的应用。
PT100热电阻的工作原理是利用铂电阻材料的电阻随温度变化的特性。
当温度升高时，铂电阻的电阻值也随之增加，温度降低时，电阻值则减小。
这种特性使得PT100热电阻可以通过测量其电阻值的变化来确定环境的温度。
PT100热电阻的工作原理是基于铂电阻材料的线性温度-电阻特性，这使得它在工业自动化领域具有了较高的精度和稳定性。
PT100热电阻的工作原理与一般的热电偶温度传感器有所不同，热电偶是利用两种不同金属的热电势差来测量温度的，而PT100热电阻则是利用电阻值与温度之间的线性关系来测量温度的。
这使得PT100热电阻在温度测量方面具有了更高的精度和稳定性。
PT100热电阻的工作原理使得它在工业自动化领域得到了广泛的应用。
它可以用于测量各种液体、气体和固体的温度，常见的应用场景包括化工、电力、冶金、石油、食品等行业。
PT100热电阻的工作原理使得它具有了较高的精度和稳定性，能够满足工业生产对温度测量精度和稳定性的要求。
总的来说，PT100热电阻的工作原理是利用铂电阻材料的电阻随温度变化的特性来测量温度。
它具有较高的精度和稳定性，广泛应用于工业自动化领域。
希望本文能够对PT100热电阻的工作原理有所了解，并为相关领域的工程师和技术人员提供参考。
热电阻pt100温度传感器电路图工作原理图解
热电阻pt100温度传感器电路图⼯作原理图解 PT100是⼀种正温度系数的热敏电阻。
说到什么是正温度系数？就必须要结合负温度系数来讲了。
随着温度的升⾼，电阻的阻值变⼤，就是正温度系数的热敏电阻，相反，如果随着温度的升⾼，电阻的阻值变⼩，就是负温度系数的热敏电阻。
PT100之所以应⽤很⼴泛，不仅是因为它可以测的温度范围宽(零下⼏⼗度到零上⼏百度)，还因为它的线性度⾮常好。
“线性度”，说的直⽩⼀点就是温度每变化⼀度，电阻的阻值升⾼的幅度是基本相同的。
这样，就⼤⼤的简化了我们的程序。
不过，PT100也有它的缺点，就是温度每上升⼀度，阻值变化太⼩了，只有0.39欧姆。
这样就需要硬件上提供⾼精度低噪声的转换。
⽹上流传有很多电路，很多电路其实都是不能当作产品⽤的。
下⾯给⼤家提供⼀种⾼精度的电路，就是成本有些⾼，不过品质好。
对于测温电路，其实有很多可以值得研究的地⽅，⼩电路有⼤智慧。
⽐如，你可以⼀眼就看出来这个电路不能测零下的温度吗？你可以计算出来这个电路可以测量的温度范围是从多少度到多少度吗？你可以修改这个电路，让它可以测到你所需要的温度范围吗？如果把反相(-IN)和同相(+IN)两条线调换，后果如何？ 看看，你觉得电路简单，那么上⾯的问题都可以回答吗？ 电路解释： 越简单的电路，稳定性就越好。
该电路中的四个电阻都需要⽤0.1%精度的。
电路只⽤了⼀个电桥和⼀个差分放⼤器。
R2 R3 R4与PT100组成电桥电路，REF3030为电桥电路提供标准的3.00V电压。
AD623⽤⼀个2K的放⼤反馈电阻精确的把电桥的压差放⼤51倍。
（为什么是51倍，详见AD623的datasheet） PT100接法： 细⼼的⼩伙伴，会研究⼀下PT100的接法。
PT100⼀般有两线和三线的传感器。
因为线本⾝肯定有电阻，⽽上⾯也提到过，每变化⼀度，PT100只变化0.39欧姆，那么如果PT100的线很长的话，电阻就越⼤，线不同，电阻就不同，就肯定会⼤⼤的影响测出来的结果。
热电阻传感器工作原理
热电阻传感器工作原理
热电阻传感器是一种用于测量温度的传感器，它利用材料的电
阻随温度变化的特性来实现温度测量。
热电阻传感器的工作原理基
于热敏材料的电阻随温度变化而变化。
常见的热敏材料包括铂、镍、铜等金属，其中铂是最常用的材料，因为它具有稳定的温度特性和
较大的温度系数。
当热电阻传感器暴露在环境中时，温度的变化会导致热敏材料
的电阻发生变化。
一般来说，当温度升高时，热敏材料的电阻值会
随之增加，反之亦然。
这种变化可以通过测量热电阻两端的电阻值
来间接测量温度。
热电阻传感器常常被组装在一个保护外壳中，以防止机械损坏
和环境腐蚀。
当温度发生变化时，热电阻传感器会产生相应的电阻
变化，这个变化可以通过连接的电路进行测量和分析。
一般情况下，测量电路会通过一定的算法将电阻值转换为温度值，从而实现对温
度的准确测量。
除了铂热电阻之外，还有一些其他类型的热电阻传感器，例如镍、铜热电阻传感器，它们的工作原理类似，但是具体的温度特性
和测量范围可能会有所不同。
总的来说，热电阻传感器的工作原理是基于热敏材料的电阻随温度变化而变化，通过测量这种电阻变化来实现对温度的测量。
这种传感器因其精度高、稳定性好等特点，在工业、医疗、航空航天等领域得到了广泛的应用。
温度传感器工作原理是什么
温度传感器工作原理是什么
温度传感器是一种用于测量环境或物体温度的器件。
它基于物质的热学特性，通过测量温度对物体的影响来确定物体的温度。
常见的温度传感器工作原理包括：
1. 热敏电阻（RTD）：热敏电阻基于材料的电阻随温度变化的特性。
当电通经过热敏电阻时，其电阻值会随温度的升高或降低而相应变化。
通过测量电阻值的变化，可以确定环境或物体的温度。
2. 热电偶（Thermocouple）：热电偶是由两种不同金属材料组
成的电路。
当两个连接点处于不同温度时，由于热电效应，会在电路中产生电动势。
通过测量产生的电动势，可以确定温度差，从而得知温度。
3. 热电阻（Thermistor）：热电阻是一种温度敏感元件，它的
电阻值随温度的升高或降低而变化。
与热敏电阻不同的是，热电阻的电阻值变化不是线性的，而是呈现非线性关系。
通过测量热电阻两端的电阻值，可以确定温度。
4. 红外线传感器：红外线传感器工作原理基于物体辐射的热量。
物体在不同温度下会发射不同强度的红外辐射。
红外线传感器可以检测并转换这种辐射为电信号，通过转换后的信号来测量物体的温度。
总的来说，温度传感器利用物质在不同温度下的特性来测量温度。
不同的传感器工作原理适用于不同的场景和精确度要求。
温度传感器原理及其应用
温度传感器原理及其应用1.热敏电阻原理（RTD）：热敏电阻是一种电阻，其电阻值随温度变化而变化。
常见的热敏电阻有铂电阻和镍电阻。
根据电阻值的变化，可以计算出物体的温度。
2. 热电偶原理（Thermocouple）：热电偶是由不同金属材料组成的两根导线，当两根导线的连接处存在温差时，会产生一个电动势。
通过测量电动势的大小，可以计算出温度。
3. 热电阻原理（Thermistor）：热电阻是一种温度敏感材料，由于材料的特性，电阻值会随温度的变化而变化。
通过测量电阻值的变化，可以计算出温度。
4.红外线传感器原理：红外线传感器利用物体发射的红外辐射来测量温度。
物体温度越高，发射的红外线辐射越强。
红外线传感器通过测量红外线的强度来计算出温度。
1.工业领域：温度传感器在工业过程中起着重要的作用，可以监测机器设备的温度变化，以及生产线上的温度控制。
例如，在石化工业中，温度传感器可以用于监测反应器的温度，确保反应过程的安全和有效进行。
2.环境监测：温度传感器也被广泛应用于环境监测中，例如天气预报、气象学研究等。
通过测量室内外的温度，可以提供准确的气候信息，对农业、气象预测等方面具有重要意义。
3.家电领域：温度传感器也应用于各种家电设备中，例如空调、冰箱、洗衣机等。
通过监测室内温度和物品的温度，可以自动调节设备的工作模式，提高能耗效率。
4.医疗行业：温度传感器在医疗设备中也有广泛应用，例如体温计、病房温度监测等。
通过监测人体温度，可以及时发现疾病或感染，并进行相应的治疗。
总之，温度传感器是一种能够测量物体温度的设备，其原理多样化，应用场景广泛。
通过准确测量温度，可以实现温度控制、环境监测、能耗优化等目的，为人们的生活和生产提供了实质性的帮助。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
热电阻温度传感器工作原理
热电阻温度传感器是一种利用材料电阻随温度变化的特性来测量温度的传感器。
它采用了热电效应的原理。
热电阻温度传感器通常由一段金属导线（例如铂、镍或铜）组成，该导线具有温度敏感性。
当导线被加热时，导线的电阻值会随之变化。
这是因为随着温度的上升，金属原子的振动增加，电阻的阻碍力也随之增加。
热电阻温度传感器将导线连接到一个测量电路中，电路中流过导线的电流可以测量电阻值的变化。
根据导线的电阻-温度特
性曲线，可以通过测量电阻值来确定当前的温度。
为了提高传感器的精度，热电阻温度传感器通常会使用一个精确的电流源来供电，并采用差分放大电路来减小温度变化对测量结果的影响。
此外，为了提高热响应速度，通常会将导线绕成螺旋形或灌注在芯片中，以增大导线的表面积。
需要注意的是，热电阻温度传感器的测量范围和精度受限于所使用的金属导线的特性和材料。
不同的导线材料有不同的温度测量范围和精度。
常见的热电阻材料包括铂（Pt100、Pt1000等）、镍（Ni100）和铜（Cu10）等。
总结起来，热电阻温度传感器工作原理是利用导线电阻随温度变化的特性，通过测量电阻值来确定温度。
根据导线材料不同，其测量范围和精度也有所不同。
