自动售检票系统毕业设计论文 (2)
自动售检票系统及关键技术研究毕业设计
毕业设计（论文）设计题目自动售检票系统及关键技术研究学院北京电子科技职业学院教学系自动化工程学院班级姓名指导教师摘要随着城市轨道交通事业不断进展，科技的进步，人们的生活水平日趋提高，与此同时，人们关于平安的需求也与日俱增。
而自动售检票系统作为地铁运行的重要组成部份，大量采纳先进技术与新型设备，慢慢实现地铁运营、通信、运行等各方面的系统化，治理模式智能化，性能检测及故障诊断现代化。
本论文要紧介绍的是城市轨道交通自动售检票系统的原理及应用。
交通自动售检票系统由电力系统主若是由自动售票、半自动售票、自动检票等三个方面从而组成的完整系统。
在营中时，某一环节产生产生重大故障，将会使整个站区无法进行通畅的客流进出。
因此，高度平安靠得住而又先进的轨道交通自动售检票运营的重要保证和前提。
关键词：自动售票机自动售票机硬件组成自动售票机国内外研究现状目录绪论 (1)1 城市轨道交通自动售检票系统 (2)城市轨道交通自动售检票系统概述 (2)城市轨道交通自动售检票系统组成 (2)国内外城市轨道交通自动售检票系统的进展现状 (6)2自动售检票系统要紧设备 (7)自动售票机 (6)半自动售票机 (7)自动检票机 (8)3 自动售票机TVM (10)自动售票机的组成 (10)自动售票机的特点及要求 (10)4城市轨道交通中的自动售检票系统的运行 (14)自动售检票系统运行方式 (14)城市轨道交通自动售检票系统对自动售检票设备的大体要求 (14)结论 (16)谢辞 (17)参考文献 (18)绪论本论文要紧介绍的是在城市轨道交通中自动售检票系统的概述，城市轨道交通作为城市公交系统的一个重要组成部份，目前有地铁、轻轨等多种类型，号称城市交通的主动脉。
它具有节能、省地、全天候、运量大、平安等特点，属绿色环保交通体系，符合我国可持续进展的原那么，专门适应于大中城市。
但是进入二十一世纪以来，随着国家的飞速和城市化进程的加速，城市轨道交通也进入大进展时期。
毕业论文自动售货机控制系统的设计与仿真
毕业设计说明书自动售货机控制系统的设计与仿真摘要随着社会的进步，科学的发展，生活水平的提高，单一传统的生活方式已经不能满足现代居民对高品质生活的追求，在这种现象下，许多自动化设备应时代应潮流而生。
自动售货机作为自动化设备中的最常见的设备之一，由于其众多的优点，已经在世界各地得到了普遍的发展并且还在不断地发展。
自动售货机掀起了继百货商店和超市之后的又一零售狂潮，这种智能售货系统在车站、教学楼、办公楼等公共场所有着广阔的发展前景。
本文在对自动售货机的背景历史和发展趋势进行了研究介绍之后，对课题中的自动售货机系统进行了整体的设计及规划。
该自动售货机控制系统是基于EDA技术来实现的，同时，利用Altera公司的QuartusⅡ14.0作为其软件开发平台，利用VHDL编程语言输入的方式完成了软件设计。
本设计方案对整个控制系统进行了层次化的编写。
把整个系统划分为6个子模块，分别是找零计算模块、确认取消控制模块、找零控制模块、总钱数加和模块、显示模块、锁定模块，并且对每一个子模块进行了详细的软件设计。
在顶层文件中通过调用各个子模块来完成vhdl程序的设计。
最后在对每一个子模块完成了功能仿真测试验证，同时也对整个系统进行顶层设计和仿真测试，测试结果表明了整个控制系统的合理性以及正确性。
整个控制系统设计简单合理，操作简单，满足售货机的基本要求，具有一定的实用意义。
关键词：自动售货机、VHDL、EDA、QuartusⅡAbstractAbstract: With the progress of the society, the development of the scientific, and the improvement of living standards, single traditional way of life has not meet modern residents' pursuit of high quality life, under this kind of phenomenon, a number of automation equipment should come into being. Vending machine as one of the most common equipment in the automation equipment, has been develop all over the world and develop constantly because it has many advantages .Vending machines set off after department stores and supermarkets in another retail frenzy, this intelligent vending system has broad prospects for development in the station, school buildings, office buildings and other public places.Based on the background of the vending machine, the article designs and plans the project of vending machine system after introducing the history and development trend.The vending machine control system is based on the EDA technology to realize, at the same time, it used Quarter Ⅱ 14.0 of the Altera corporation as the software development platform, taking advantage of VHDL programming language input completed the software design. The design scheme is hierarchical write for the whole hierarchical control system.The whole system is divided into six sub modules, change calculation module, confirming cancellation control module, the change control module, total amount module, display module, locking module, and each child module software design is design in detail.On the top floor file by calling each module to complete the VHDL program design.Finally, The design scheme completed the function simulation test to verify for each child modules, and conducts Top-level design and simulation test for the whole system, the test results show the rationality and validity of the whole control system. The design of the whole control system is simple and reasonable, the operation is simple, it meets the basic requirement of the vending machine and has certain practical significance.keywords :The vending machine、EDA、VHDL、QuqrtusⅡ1 绪论1.1课题研究背景早在20世纪30年代，出售香烟的自动售货机就在美国被研制出来了，此后，各类自动售货机也相继被研究出来。
浅谈铁路自动售票系统毕业论文
浅谈铁路自动售票系统毕业论文引言铁路自动售票系统是现代铁路运输领域中的一项重要技术，它的出现极大地提高了铁路售票的效率和便利性。
本文将从技术原理、系统架构和实现流程等方面对铁路自动售票系统进行探讨。
技术原理铁路自动售票系统的技术原理基于计算机网络和数据库技术。
通过建立一套完整的铁路车票信息管理系统，实现对车次、座位等信息的管理和查询。
同时，乘客通过互联网或自助售票机等方式，将购票需求传递给系统，系统再根据实时的车票信息进行验证和处理。
系统架构铁路自动售票系统的主要架构由前端界面、后端服务和数据库组成。
前端界面前端界面是乘客与系统进行交互的窗口，包括网页和自助售票机等形式。
乘客可以通过前端界面查询车次信息、选择座位、支付费用等操作。
后端服务后端服务是整个系统的核心，负责处理乘客的请求并与数据库进行交互。
它包括票务管理、订单管理、支付和售后服务等模块。
数据库数据库是铁路自动售票系统的基础设施，用于存储车票信息、乘客订单和支付记录等数据。
合理的数据库设计和优化对系统的性能和稳定性起着重要作用。
实现流程铁路自动售票系统的实现流程可以简单概括为以下几步：1.乘客通过前端界面查询车次信息。
2.乘客选择心仪的车次和座位，并提交购票请求。
3.系统验证乘客的身份和支付信息。
4.系统生成订单并保存至数据库，同时锁定所选座位。
5.乘客完成支付流程。
6.系统生成电子车票并发送至乘客。
7.乘客凭借电子车票进行乘车。
应用前景铁路自动售票系统在提高服务效率的同时，也为乘客提供了更加便捷的购票方式。
随着科技的快速发展，该系统在未来还有很大的应用前景。
1. 提高售票效率和准确性传统的售票方式存在排队等待、操作复杂等问题，而自动售票系统可以极大地提高售票效率和准确性，为乘客提供更好的服务体验。
2. 方便的购票方式乘客可以通过互联网或自助售票机随时随地进行购票，无需等待和前往售票点，整个购票过程更加方便快捷。
3. 资源管理和优化自动售票系统可以实时监控车票销售情况，根据需求进行资源调配和优化，提高售票效率和座位利用率。
自动售货机控制系统毕业设计论文
自动售货机控制系统毕业设计论文自动售货机控制系统毕业设计论文摘要随着经济水平的提高，人们开始追求灵活、方便、快捷以及自助式服务，这使得自动售货机得以迅猛的发展。
自动售货机吸引了大量的顾客，人们可以利用自动售货机购买饮料，零食等商品。
在发达国家，自动售货机已经成为零售业不可分割的一部分，这种前卫的消费方式吸引了众多客户。
并且，针对地球暖化，新型自动售货机的开发致力于能源的节省。
本论文涉及到自动化、节能和计算机软件的开发，该软件可以更加方便的应用在自动售货机中。
本文对用Java语言设计自动售货机进行了系统的研究，利用Java语言实现自动售货机的硬币识别，币值累加，自动售货，自动找钱功能。
该软件的程序代码具有灵活性和可扩展性，它可以重复使用，而且当整个系统实施一些新的特点时，对现有代码的影响较小。
关键词：自动售货机；Java设计模式；J2SE Abstract With the improvement of economic level, people began to pursue a flexible, convenient, efficient, and self-service. A kind ofmachine which is called vending machine emerges and attracts quantities of customers to use it to buy drinks, snacks and similar products. In developed countries, the vending machine has become an integral part of the retail industry, this avant-garde way of consumption attracted many customers. And, in view of global warming, new development of vending machine is committed to energy saving. This paper involves the automation, energy efficiency and computer software development, which can be more convenient application in the vending machine. This thesis has a systemic study of the design of vending machine in the Java language. The system can achieve the functions such as coin recognition, currency accumulate, vending machines, automatically change by using Java language. The software program code has the flexibility and extensibility, so it can be repeated use, and when the entire system to implement some new characteristics, there will be less impact on existing code. Key words: Vending Machine; Java Design Patterns; J2SE 目录目录I 第1章概述1 1.1 研究的背景和意义1 1.2 自动售货机产业的现状1 1.3 本论文主要研究的内容2 第2章Java语言介绍3 2.1 Java语言的特点3 2.2 Java的发展4 2.3本章小结7 第3章开发环境概述8 3.1 系统硬件环境概述8 3.2 系统软件环境概述10 3.3系统开发环境及其开发工具10 3.4 本章小结11 第4章环境搭建12 4.1安装JDK12 4.2设置环境变量12 4.3 本章小结15 第5章系统软件设计16 5.1 总体设计16 5.2 系统详细设计与性能分析16 5.3 系统实现18 5.4 本章小结27 结论28 参考文献29 致谢30 附录31 37 第1章概述 1.1 研究的背景和意义自动售货机是一种全新的商业零售形式。
电气工程自动化专业毕业论文自动售货机的论文设计
本科毕业论文（设计）(20XX届)自动售货机的设计院系电子信息工程学院专业电气工程及其自动化姓名 XX 指导教师 XX 助教 XX 副教授20XX年1月I摘要概括介绍了自动售货机的现状，针对电子创新实验室电子元件管理难题提出了一种能够自动管理与售卖电子元件的自动售货机的设计思路!给出了电子元件自动售货机设计方案。
首先研究了电子元件自动售货机的总体设计方案，分析了设计要求，接着设计了售货机的功能模块，最后给出了控制程序的设计方法。
经过测试，该程序运行稳定符合设计要求。
本文介绍了以AT89C51单片机为核心的自动售货机的设备控制系统的设计。
详细介绍了自动售货机系统的方案设计，硬件选型，软件的工作原理，并着重介绍了原理和技巧，自动售货机的系统设计，软件编程。
该系统以AT89C51单片机为核心，采用集中控制方式实现自动售货机的全过程自动控制。
使用汇编语言编写系统程序和C语言软件编程和编译，该软件具有编程简单的特点，方便检查错误，易于阅读，所以。
汇编语言是一种基本的语言程序，简单易懂，便于记忆和使用等。
关键词：自动售货机；单片机；控制器；显示屏；AT89C51AbstractSummarizes the status of vending machine, for the electronic element management problem of the electronic innovation lab! Presents a vending machine capable of automatic management and sale of electronic components design idea! Give electronic components vending machine design scheme. Firstly studies the general design scheme of the electronic components of the vending machine, analyses the design requirements, and then design the function module of vending machines, finally the design method ofthe control program are given. After the test, the program runs stably meet the design requirements. This paper introduces the design of vending machine control system using AT89C51 microcontroller as the core of the equipment. This paper explains in detail the design, automatic vending machine scheme of system hardware selection, software works, and emphatically introduces the principles and techniques of automatic vending machine, system design, software programming. The system uses the AT89C51 microcontroller as the core, adopts the centralized control method to realize the whole process of automatic vending machine automatic control. System program is written in assembly language and C language software programming and debugging, the software has the characteristics of simple programming, convenient to check for errors, easy to read, so. Assembly language is a basic language program, easy to understand, easy to remember and use etc.Keywords: Vending machine Single chip microcomputer Display scree Controller;目录摘要................................. 错误!未定义书签。
自动售货机毕业设计全文

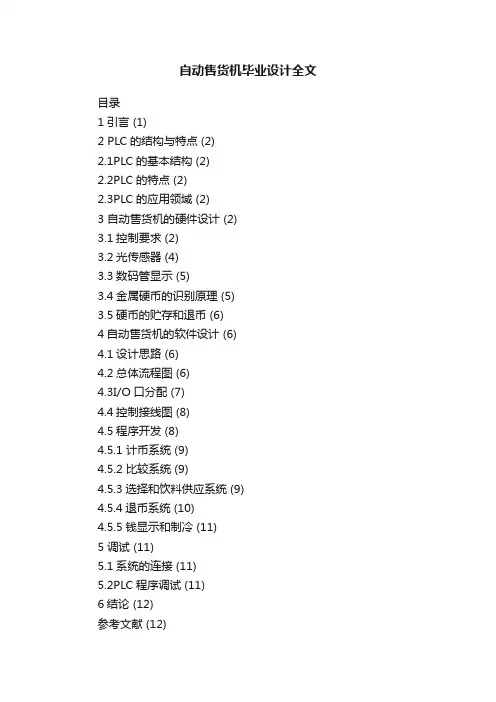

自动售货机毕业设计全文目录1引言 (1)2 PLC的结构与特点 (2)2.1PLC的基本结构 (2)2.2PLC的特点 (2)2.3PLC的应用领域 (2)3 自动售货机的硬件设计 (2)3.1控制要求 (2)3.2光传感器 (4)3.3数码管显示 (5)3.4金属硬币的识别原理 (5)3.5硬币的贮存和退币 (6)4自动售货机的软件设计 (6)4.1设计思路 (6)4.2总体流程图 (6)4.3I/O口分配 (7)4.4控制接线图 (8)4.5程序开发 (8)4.5.1 计币系统 (9)4.5.2 比较系统 (9)4.5.3选择和饮料供应系统 (9)4.5.4退币系统 (10)4.5.5钱显示和制冷 (11)5 调试 (11)5.1系统的连接 (11)5.2PLC程序调试 (11)6结论 (12)参考文献 (12)附录 (13)1引言自动售货机（Vending Machine）起源于公元前215年的古埃及，当时用于人们在神庙里用金币购买圣水。
19世纪70年代，自动售货机在美国、日本迅猛发展，如今已成为世界上最大的现金交易市场。
作为一种前卫的零售方式，自动售货机已在45个国家广泛普及。
据统计，日本平均每23人就拥有一台自动售货机，美国平均每40人拥有一台自动售货机，美国自动售货机的零售营业额高达293亿美元，日本每个消费者每年在自动售货机上的消费金额达5.5元。
全世界每年通过自动售货机销售商品的总额已达2000亿美元。
近些年，随着我国商品市场的不断繁荣和城市现代化程度的不断提高，自动售货机也已悄然步入了我国的大中城市。
自动售货机在北京、上海、大连、沈阳、西安开始出现，成为不少年轻人时髦的购物选择。
在国家相关政府部门的大力支持下，中国的自动售货机产业以超常规的速度迅猛发展，并带动了一批新的服务业、物流运输配送业的快速发展，丰富了中国的商业产业结构，开创了一个全新的自动销售和自助服务时代。
本文设计自动售货机的目的在于，结合现实中的情况，在巩固和应用所学知识的前提下，充分发挥自己的动手和实际设计的能力，设计出一款简单实用的自动售货机。
对城市轨道交通自动售检票系统的
`交通大学继续教育学院毕业设计论文题目：城市轨道交通自动售检票系统的现状和发展趋势班级：15级城轨五班姓名：娜学号：150105002指导老师：瑾城市轨道交通自动售检票系统的现状和发展趋势摘要：在我国经济飞速发展的今天，生活节奏也不断的加快，寻求快捷便利的出行方式成为了城市必须应对的难题，这便促进了城市轨道交通的生成及发展。
到为了应对城市严苛的交通要求，就不得不使用自动售检票系统。
这使自动售检票系统在城市轨道交通建设和运营中得到高度重视。
城市轨道交通系统的自动售检票系统已在各个城市中发挥着巨大的作用，虽然对它的评价褒贬不一，但是它仍然不可缺少。
本论文在大量书籍的基础上，结合实际情况，对城市轨道交通的自动售检票系统进行了了解，并对其现状和发展趋势进行了研究。
关键词：自动售检票系统城市轨道交通现状发展趋势一、城市轨道交通自动售检票系统的概述（一）自动售检票系统的定义自动售检票系统简称AFC，即：是以磁卡或智能卡为车票介质，利用自动售票机、半自动售票机、自动检票机、查询机等终端设备，并通过计算机网络实现轨道交通运营中的自动售票、自动检票、自动计费、自动统计的封闭式票务自动系统，是实现城市轨道交通售票、检票、收费、统计、清分、管理等全过程的自动处理。
自动售检票系统通常包括：自动控制、计算机网络通信、现金自动识别、微电子计算、机电一体化、嵌入式系统和大型数据库管理等高新技术的运用。
（二）自动售检票系统在城市轨道交通中的意义在城市轨道交通的不断发展中，自动售价票系统得到的越来越多的重视，也得到了越来越重要的作用。
与此同时我国今年来也加大了对城市轨道交通自动售检票系统的自主研发力度，是的它更加智能化和人性化，在城市轨道交通的正常运营中发挥着巨大的作用，给乘客和工作人员都带了极大的便利。
二、城市轨道交通自动售检票系统的发展（一）国城市轨道交通自动售检票系统的发展我国的城市轨道交通的售检票系统于上世纪八十年代开始建设，当时结合我国的国情，借鉴等地的运营成功，并引入欧美发达国家自动售检票的先进管理经验，建立了适合我国的城市轨道交通的自动售检票系统，近年来，随着科技的进步及信息时代得到来，我国也开始自主研发城市轨道交通的自动售检票系统，走线网化、标准化、模块化道路，给城市轨道交通的管理带来了实质性的帮助。
自动售货机 毕业设计论文.doc
基于PLC的自动售货机监控系统设计摘要随着当前城市规模的增大，很多公共场合都放置有自动售货机，极大的满足了人们的即时性需求，为人们进行简单物品的采购提供了一种便利。
传统的自动售货机多采用单片机控制方案，系统硬件设计复杂，抗干扰能力相对较差，很难保证系统的可靠性和稳定性，维护维修困难。
本文设计一套基于PLC的自动售货机控制系统，阐述了自动售货机的发展背景与前景，详细分析其功能和特点，提出了总体设计方案；选用型号为L293D的步进驱动电机，设计了平面式贮币、电磁阀退币的货币处理装置，双螺旋式的送出机构，为降低成本和开发周期，创造性的选用了集成键盘、显示、设置功能的控制面板；以三菱FX2N-48MR型PLC为主控制器，基于FXGP/WIN-C编程软件，采用顺序控制的程序设计思路，设计了系统控制程序，包括投币程序、比较选择购买程序和退币程序。
该设计提高了自动售货机的可靠性和执行效率，且系统维护容易，维修简单，有一定的市场推广价值。
关键词：自动售货机，可编程序控制器，梯形图Based on PLC automatic vending machine system designABSTRACTThe present paper design was by the microcomputer - PLC constitution automat supervisory system, this article elaborated automat and the development, as well as it in the domestic and foreign development present situation, the characteristic as well as the principle of work basically, to carried on a more careful elaboration by the microcomputer - PLC constitution vending machine system overall design process.Chooses PC machine in the design to take the host workstation on position machine, the lower position machine uses PLC to make the controller, three PLC controllers respectively be from the workstation 1, from the workstation 2, from the workstation 3, in the article exhaustively introduced the automat various hardware composition, and has completed the PLC exterior wiring diagram. In the article has manufactured on the position machine user management contact surface.The present paper key point places the PLC various hardware part the design and the introduction, the PLC trapezoidal chart Defers to in the overall design process “asks the question, the analysis question, solves the problem” the guiding ideology, has made the careful elaboration to the overall system design work.KEY WORDS: the vending machine，Programmable controller，Ladder diagram目录前言 (1)第1章自动售货机的介绍 (2)1.1自动售货机概述 (2)1.2自动售货机功能分析 (3)1.3自动售货机前景分析 (4)第2章总体设计方案 (6)2.1自动售货机系统需求 (6)2.2系统硬件结构框图 (7)2.3 总体方案设计 (8)第3章自动售货机硬件结构设计 (10)3.1 硬件选择 (10)3.1.1 电机的选择 (10)3.1.2 货币处理装置 (10)3.1.3 送出机构 (11)3.1.4 按钮装置 (11)3.1.5 显示装置 (12)第4章自动售货机控制系统设计 (13)4.1 基于PLC的自动售货机控制系统 (13)4.1.1自动售货机硬件系统的组成部分及工作流程 (13)4.1.2自动售货过程的控制子系统简述 (14)4.1.3 基于PLC的自动售货机控制 (15)4.2 PLC控制系统设计编程要求及基本原则 (16)4.2.1 PLC控制系统设计编程要求 (16)4.2.2 PLC控制系统设计的基本原则 (17)4.3 自动售货机PLC控制方案设计 (18)4.4 PLC选型 (18)4.4.1 PLC概述 (18)4.4.2 I/O点估算 (21)4.4.3 PLC选型 (21)4.5程序设计 (22)4.5.1 I/O地址设计 (22)4.5.2 流程设计 (23)4.5.3 PLC与现场器件的连接 (24)4.5.4 投币程序设计 (25)4.5.5 比较、选择、购买程序设计 (28)4.5.6 退币程序设计 (30)4.5.7 主程序设计 (32)4.5.8 梯形图程序调试 (34)结论 (35)谢辞 (36)参考文献 (37)附录 (39)外文资料翻译 (45)前言从自动售货机的发展趋势来看，它的出现是由于劳动密集型的产业构造向技术密集型社会转变的产物。
