单元2 自动售检票系统
售检票系统

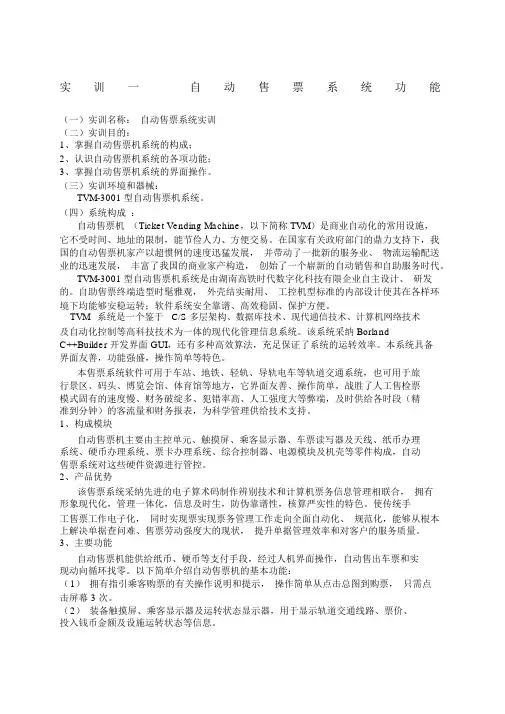

实训一自动售票系统功能（一）实训名称：自动售票系统实训（二）实训目的：1、掌握自动售票机系统的构成；2、认识自动售票机系统的各项功能；3、掌握自动售票机系统的界面操作。
（三）实训环境和器械：TVM-3001型自动售票机系统。
（四）系统构成：自动售票机（Ticket Vending Machine，以下简称 TVM）是商业自动化的常用设施，它不受时间、地址的限制，能节俭人力、方便交易。
在国家有关政府部门的鼎力支持下，我国的自动售票机家产以超惯例的速度迅猛发展，并带动了一批新的服务业、物流运输配送业的迅速发展，丰富了我国的商业家产构造，创始了一个崭新的自动销售和自助服务时代。
TVM-3001型自动售票机系统是由湖南高铁时代数字化科技有限企业自主设计、研发的。
自助售票终端造型时髦雅观，外壳结实耐用、工控机型标准的内部设计使其在各样环境下均能够安稳运转；软件系统安全靠谱、高效稳固、保护方便。
TVM系统是一个鉴于C/S 多层架构、数据库技术、现代通信技术、计算机网络技术及自动化控制等高科技技术为一体的现代化管理信息系统。
该系统采纳 BorlandC++Builder 开发界面 GUI，还有多种高效算法，充足保证了系统的运转效率。
本系统具备界面友善，功能强盛，操作简单等特色。
本售票系统软件可用于车站、地铁、轻轨、导轨电车等轨道交通系统，也可用于旅行景区、码头、博览会馆、体育馆等地方，它界面友善、操作简单，战胜了人工售检票模式固有的速度慢、财务破绽多、犯错率高、人工强度大等弊端，及时供给各时段（精准到分钟）的客流量和财务报表，为科学管理供给技术支持。
1、构成模块自动售票机主要由主控单元、触摸屏、乘客显示器、车票读写器及天线、纸币办理系统、硬币办理系统、票卡办理系统、综合控制器、电源模块及机壳等零件构成，自动售票系统对这些硬件资源进行管控。
2、产品优势该售票系统采纳先进的电子算术码制作辨别技术和计算机票务信息管理相联合，拥有形象现代化，管理一体化，信息及时生，防伪靠谱性，核算严实性的特色。
城市轨道交通票务管理智慧树知到答案章节测试2023年山东职业学院
绪论单元测试1.在“智慧地铁”时代，乘客乘坐地铁时（）A:仅支持人脸识别乘坐地铁B:仅支持手机扫码C:仅支持现金购票D:既可以使用手机扫码或人脸识别系统，也支持现金购票乘车答案:D项目一测试1.以下关于AFC的网络化阶段描述正确的是（）A:换乘需要重新购票B:采用计程、计时票价，可实现付费区内直接换乘和多元收益方的精细清分C:采用人工售检票方式D:采用纸质车票、单一车票答案:B2.以下哪个选项是“自动售检票系统”（）A:AFCB:TVMC:TCMD:PCA答案:A3.E/S指的是（）A:编码分拣机B:自动检票机C:自动售票机D:车站计算机答案:A4.清分清算是分级集中式AFC系统中（）具备的功能。
A:ACC系统B:LCC系统C:SC系统D:BOM答案:A5.编码/分拣机属于分级集中式AFC系统的哪个层级。
（）A:清分中心计算机系统B:车站终端设备C:车站计算机系统D:线路中心计算机系统答案:A6.iAFC系统的云平台建在（）。
A:设备层B:车站层C:线路层D:线网层答案:D7.车站计算机系统设备主要设置在（）。
A:AFC票务室B:车控室C:客服中心D:车站AFC设备室答案:ABD8.编码/分拣机主要功能有（）。
A:初始化编码B:线路及车站站点维护C:应急票赋值D:票卡分拣答案:ACD9.iAFC系统与传统AFC系统相比，不同点在于：iAFC系统可实现（）。
A:自动售票、自动检票B:信息收集C:票务服务的自助化、智能化D:多元化支付方式答案:CD10.一票通和一卡通的含义相同。
（）A:对B:错答案:B11.iAFC系统指的是基于“互联网+”的AFC系统。
（）A:对B:错答案:A12.车站计算机系统的紧急按钮设在票务室。
（）A:错B:对答案:A项目二测试1.纸票的（）部分供地铁车站内部进行收益核算时使用。
A:副券B:主券C:主券和副券D:存根答案:D2.目前城市轨道交通企业普遍使用的实体票卡媒介是（）。
铁路自动售检票系统

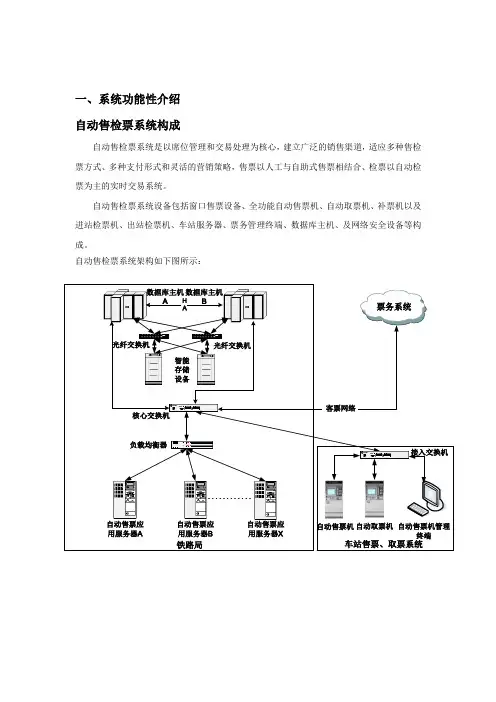

一、系统功能性介绍 自动售检票系统构成自动售检票系统是以席位管理和交易处理为核心，建立广泛的销售渠道，适应多种售检票方式、多种支付形式和灵活的营销策略，售票以人工与自助式售票相结合、检票以自动检票为主的实时交易系统。
自动售检票系统设备包括窗口售票设备、全功能自动售票机、自动取票机、补票机以及进站检票机、出站检票机、车站服务器、票务管理终端、数据库主机、及网络安全设备等构成。
自动售检票系统架构如下图所示：H A核心交换机负载均衡器自动售票应用服务器A 自动售票应用服务器B 自动售票应用服务器X 接入交换机车站售票、取票系统自动售票机自动售票机管理终端铁路局客票网络票务系统数据库主机A 数据库主机B 光纤交换机智能存储设备光纤交换机自动取票机车站售票终端设备功能自动售检票系统为自动售票机提供一种方式接入到客票系统，为自动售票机提供客票业务相关的服务，主要包括：•售票开班、退出、结账、取票号、查询车次信息、查询详细车次信息、查询停靠站表、取票、废票、取消票、记存根、取存根、取票面、取系统时间、制空白票、取下一卷号、控制参数下载、登陆信息获取、重新制票、席别票种下载、车次判断、证件判断、证件购票恢复、查询电子票。
•取订票取订票、取消订票、记订票存根、取订票票面信息、取制票点定义、订票作废、控制权释放、订票压单处理。
•自助购票提供中英文双语显示，旅客根据需要选择使用中文或英文操作界面；显示列车运行线路图，旅客可选择起始车站、到达车站；提供全国模式，旅客可通过输入汉语拼音选择列车运行线路图以外的起始车站、到达车站；提供购票过程中的选择日期（按普通票和学生票预售期分开显示）、选择车站、选择车次、选择席别、选择票种、支付方式与打印凭条；为旅客提供购买异地票与返程票功能。
•自助取票旅客可通过核验第二代居民身份证和学生证换取互联网上预定的车票。
旅客可通过核验第二代居民身份证和学生证换取电话订票。
•银行卡支付旅客可以使用银行卡支付购票，目前支持带有银联标识的所有银行的借记卡和工商银行、农业银行、中国银行所装自动售票机本行的信用卡。
简述车站自动售检票系统的定义及作用。
简述车站自动售检票系统的定义及作用。
车站自动售票检票系统是一种利用自动化技术和信息技术实现车站售票和检票功能的系统。
它主要由售票设备、自动检票设备、背后的计算机系统和相关的软件组成。
作为车站的重要组成部分，自动售票检票系统的作用主要体现在以下几个方面：
1. 简化售票流程：乘客可以利用自动售票机直接购买车票，无需排队等候人工窗口，节省了乘客的时间和精力，提高了购票效率。
2. 提供多种支付方式：自动售票检票系统通常支持多种支付方式，如现金、银行卡、移动支付等，方便乘客根据自己的需求选择合适的支付方式进行购票。
3. 防止票务作弊：自动售票检票系统通过机器打印车票的方式，减少了人为操作的参与，降低了票务作弊的风险，增加了票务信息的准确性和可靠性。
4. 加强车站安全性：自动检票设备可以通过读取车票的信息，与乘客的身份进行比对，确保只有持有效车票的乘客才能进入站台，有效地提高了车站的安全性。
5. 提供数据支持：自动售票检票系统将所有售票和检票的数据都记录在后台计算机系统中，这些数据可以为车站管理部门提供统计和分析的依据，帮助优化车站运营和服务质量。
总的来说，车站自动售票检票系统可以提高车站的运营效率和服务质量，提升乘客的出行体验，同时也为车站管理部门提供了更多的数据支持，帮助他们更好地进行车站管理和运营决策。
第1讲 自动售检票系统概述
三、自动售检票系统业务管理
4、权限管理
• 权限管理就是区别不同的工作岗位和人员，按其工作需要 分别赋予不同的工作权限，以确保系统正常、有序、安全 、高效地运转。
• 权限管理的类别 1、资源控制管理
密钥设置、资源开销、参数指定、系统运行许可等。 2、内容访问管理
数据内容和信息资源的可获取量
三、自动售检票系统业务管理
线路式架构
分散式架构
区域式架构
完全集中式架构 分级集中式架构
线路式架构
特点：
1、每条运营线建有一套独立的自动售检票系统 2、票务信息不共享 3、无法满足站内跨线换乘票务清分的应用需求
适用 环境
1、单线式轨道交通线路 2、分离式轨道交通线路
分散式架构
特点：
1、轨道交通网络由若干个区域构成，各个区域相互独立。
三、自动售检票系统业务管理
• 账户设置举例
三、自动售检票系统业务管理
2、票款管理 各人工售票点、自动售票机在发售车票时会产生现金收入。 票款管理就是从信息流和资金流两方面，对票务收入的缴交 、入库、结转等环节进行的全过程科学而严密的管理。
三、自动售检票系统业务管理
• 模式管理 1、正常运营模式 通常情况下，自动售检票系统在正常运营模式下自动运行。 1、正常服务状态、关闭状态和暂停服务状态 2、设备故障状态 3、测试（或维修）状态 4、离线运行状态
三、自动售检票系统业务管理
• 运营监督 中央系统是整个轨道交通的信息汇集点，它全面掌握轨道交 通售票及客流信息。通过实时监控，一方面能及时掌握中央 系统自身及各线路系统的接口工作状态，另一方面对汇集到 中央系统的各类数据信息可进行充分、有效的利用。
三、自动售检票系统业务管理
城市轨道交通自动售检票系统
一 、AFC系统的基本结构
AFC系统通过对计算机技术、现代通信网络技 术、自动控制技术、智能卡技术、大型数据库技术 、传感技术、统计和财务等专业知识综合运用，大 大减少了票务工作人员的劳动强度和逃票现象的发 生，使乘车收费更趋于合理，提高了地铁运营效率 和收益。
AFC系统的基本结构
（1）城市轨道交通清分系统 （2）各个线路中央计算机系统 （3）车站计算机系统 （4）车站终端设备 （5）车票层
三、AFC系统的发展趋势
（1）标准化 （2）国产化 （3）智能化 （4）人性化
4.2 自动售检票系统的终端设备
一、自动售票机 二、自动检票机 三、半自动售票机 四、便携式检票机 五、AFC系统设备的配置与布局
一、自动售票机
自动售票机(Ticket Vending Machine， TVM)设于车站非付费区，用于乘客自助式 购买地铁单程票，在某些城市自动售票机也 可以用来对储值卡进行充值。
1、自动售票机的功能：
（1）接受乘客的购票选择,并在购票过程中给出提示信息及操作指导。 （2）可以接受乘客投入的现金(或储值票、信用卡等其他付费介质)并自动完
成识别，对无法识别的现金(或储值票、信用卡)予以退还。 （3）自动计算乘客投入的现金数量及购票金额，自动找零。 （4）自动完成车票校验、车票发售及出票。 （5）接受车站计算机系统下发的参数和控制命令，并执行相应的操作。 （6）存储并上传交易信息。 （7）对本机接收的现金及维护操作进行管理。 （8）在与车站计算机通讯中断时，应能继续工作并保存数据，而且能在通讯
恢复后自动上传未Байду номын сангаас送的数据。
2、自动售票机的结构
3、自动售票机的工作模式
（1）正常服务模式 （2）降级服务模式
城市轨道交通自动售检票系统概述PPT课件
单元4 城市轨道交通自动售检票 系统
城 市 轨道 交Leabharlann 通 自动售 检票 系统概述 PPT课件
学习目标
1 了解城市轨道交通自动售检票系统的现状 2 掌握自动售检票系统的概念及内涵 3 自动售检票系统的组成结构 4 非接触式IC卡的工作原理
自动检票机、自动售票机和半自动售补票机 5 的基本构造
4.2 城市轨道交通AFC系统组成结构
• 城市轨道交通AFC系统结构
• AFC系统架构分类
线路式架构 分散式架构 区域式架构 分级集中式架构
4.3 票卡
城 市 轨道 交 通 自动售 检票 系统概述 (PPT 59页)
• 非接触式IC卡
• 非接触式IC卡实现技术
射频技术 低功耗技术 封装技术 安全技术
4.1 城市轨道交通自动售检票系统概述
• AFC系统的优点
• 有利于提升轨道交通行业的社会形象和服务区域形象 • 有利于提高运营管理水平，保障票务收益 • 有利于管理责任落实，保证交易数据和票务信息的安全 • 有利于简化操作，方便出行，提高乘客的出行效率 • 有利于提供准确的客流及票务统计分析数据 • 有利于减少现金交易，人工记账及统计工作，提高准确
率和效率
4.1 城市轨道交通自动售检票系统概述
• 城市轨道交通AFC系统的内涵
• 人性化 • 客流导向 • 社会效益 • 提供信息支持 • 提高运行效率 • 强化安全管理 • 提升形象
4.1 城市轨道交通自动售检票系统概述
• 国内外城市轨道交通AFC系统现状
• 北京城市轨道交通AFC系统
在2003年12月31日，北京第1套单线自动售检票系 统在地铁13号线投入使用。
城市轨道交通自动售检票系统(AFC) ppt课件
ppt课件
26
3．自动售票机的常见故障及处理方法 （1）运营操作（见课本表4-2） （2）售票操作（见课本表4-3）
பைடு நூலகம்ppt课件
27
（二）票务处理机的构成及使用 票务处理机也称半自动售/补票机，简称 BOM机。 票务处理机通常安装在售/补票房或车站 客、服中心内，采用人工方式完成票务处理， 如车票发售、加值、车票分析（验票）、退票 及其他票务服务，因此票务处理机又称为半自 动售/补票机。
ppt课件
37
2．自动增值机的交易处理流程 （课本图4—36）
3. 自动增值机的日常操作与维护 (1)状态判断 乘客显示器和红外触摸屏：中英文双语显示有关 充值操作指示和交易信息，触摸式操作正常。 整机状态指示器：显示设备当前工作状态，主 要显示正常服务；暂停服务信息：人工维护信息等
ppt课件
38
21ppt课件1总体架构车站计算机系统车站网络网络接口显示接口外部维护接口io串行接口如如ubs等等外部维护单元显示部件门开关现金钱箱位置开关电源运营状态显示器运营状态显示器维护面板维护面板车票读写车票读写器打印接口打印机触摸屏触摸屏银行卡密码键盘银行卡密码键盘车票处理装车票处理装置车票处理车票处理装置装置储值票或银行卡储值票或银行卡读写器读写器其他装置在位信号声光提示22ppt课件2交易处理流程待机欢迎界面购票选择允许投币取消交易投币金额足够
(2)基本操作流程 ①更换纸币钱箱 a.在后维护门门禁刷卡，打开后维护门，乘客显示屏显示“暂停 服务”； b.在维护单元第一次登录，输入用户名和密码； c.选择“日常操作”； d.选择“更换纸币钱箱”； e.第二次登录，再次输入用户名和密码，维护单元显示“请尽快 更换钱箱，超时将注销”； 步骤六：先后打开现金区机械锁和纸币钱箱，取下纸币钱箱，换 入空钱箱，钱箱指示灯显示为橙色； f.在维护单元上按“确定”键后，注销退出菜单。关闭后维护门， 确认整机状态恢复正常，操作结束。
