聚偏二氯乙烯.ppt
聚偏二氯乙烯结构式_解释说明以及概述
聚偏二氯乙烯结构式解释说明以及概述引言部分的内容如下：1. 引言1.1 概述聚偏二氯乙烯是一种重要的合成材料，在工业生产和科学研究领域中有着广泛的应用。
它具有出色的物理性质和化学性质，被广泛用于塑料工业、医药行业和纤维材料行业等各个领域。
通过深入了解聚偏二氯乙烯的化学结构、命名方法以及其物化特性，我们可以更好地理解它在各个行业中的应用。
1.2 文章结构本文将按照以下结构进行叙述：首先，我们会对聚偏二氯乙烯的化学结构进行详细解释说明，包括其分子式、键合方式等方面；然后，我们会介绍聚偏二氯乙烯的结构示意图及命名方法，帮助读者更好地理解其结构特点；接着，我们会概述聚偏二氯乙烯的物理性质和化学性质，并探讨其与应用领域之间的关联；此外，我们还会简要介绍聚偏二氯乙烯的生产工艺，分析其对环境的影响以及当前采取的对策措施；最后，我们将讨论聚偏二氯乙烯的可持续发展问题和替代品的研究方向，并总结聚偏二氯乙烯的重要性和应用前景。
1.3 目的本文旨在全面介绍聚偏二氯乙烯的结构特点、物化性质及其在不同领域中的应用。
通过对聚偏二氯乙烯相关知识进行深入解释和概述，希望能够增加读者对该材料的了解，并为进一步研究和开发聚偏二氯乙烯提供参考。
此外，我们还将探讨其生产工艺、环境影响以及可持续发展问题等方面，以期引起人们对于可持续发展和替代品研究领域的关注。
最终，我们希望通过本文能够为相关领域的学者、科研人员和生产者提供有益信息，并促进聚偏二氯乙烯在各行业中更加广泛地应用与开发。
2. 聚偏二氯乙烯结构式解释说明:聚偏二氯乙烯是一种重要的合成聚合物，具有许多广泛的应用领域。
在本节中，我们将详细解释和说明聚偏二氯乙烯的化学结构、结构示意图及命名方法以及其物理性质和化学性质。
2.1 聚偏二氯乙烯的化学结构:聚偏二氯乙烯是由偏二氯乙烯（vinylidene chloride）分子通过聚合反应形成的高分子链。
其化学结构可以表示为[-CHCl-CHCl-]n，其中n代表聚合度，表示链中重复单元的个数。

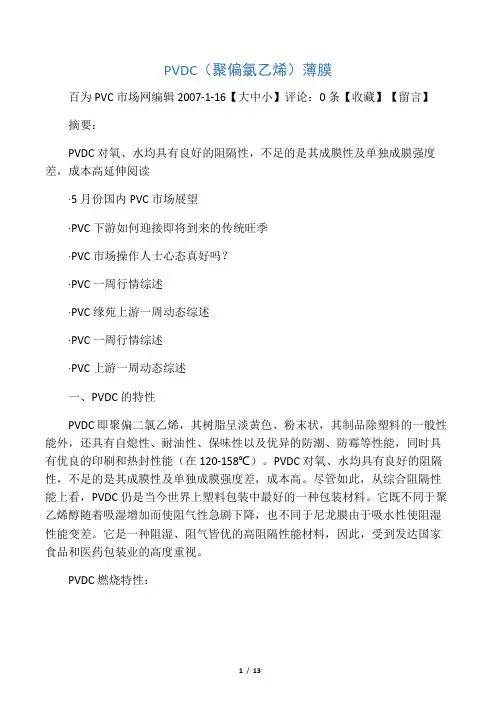

PVDC(聚偏氯乙烯)薄膜
PVDC（聚偏氯乙烯）薄膜百为PVC市场网编辑2007-1-16【大中小】评论：0条【收藏】【留言】摘要：PVDC对氧、水均具有良好的阻隔性，不足的是其成膜性及单独成膜强度差，成本高延伸阅读·5月份国内PVC市场展望·PVC下游如何迎接即将到来的传统旺季·PVC市场操作人士心态真好吗？·PVC一周行情综述·PVC缘苑上游一周动态综述·PVC一周行情综述·PVC上游一周动态综述一、PVDC的特性PVDC即聚偏二氯乙烯，其树脂呈淡黄色、粉末状，其制品除塑料的一般性能外，还具有自熄性、耐油性、保味性以及优异的防潮、防霉等性能，同时具有优良的印刷和热封性能（在120-158℃）。
PVDC对氧、水均具有良好的阻隔性，不足的是其成膜性及单独成膜强度差，成本高。
尽管如此，从综合阻隔性能上看，PVDC仍是当今世界上塑料包装中最好的一种包装材料。
它既不同于聚乙烯醇随着吸湿增加而使阻气性急剧下降，也不同于尼龙膜由于吸水性使阻湿性能变差。
它是一种阻湿、阻气皆优的高阻隔性能材料，因此，受到发达国家食品和医药包装业的高度重视。
PVDC燃烧特性：很难燃烧，火焰呈黄色、端部绿色，离火即灭，燃烧时软化，类似蔗糖，当它碳化时膨胀。
裂解时放出单体和氯化氢成为一股强酸性白烟，有特殊气味。
目前市售的PVDC树脂有两大类。
成型级PVDC是粉末状的二氯乙烯同氯乙烯的共聚物，加入稳定剂、增塑剂等塑料助剂后可以挤出、注塑、搪塑等成型。
涂布级的PVDC是偏二氯乙烯同丙烯酸酯单体的共聚物。
共聚过程是乳液聚合。
PVDC乳液涂布的薄膜也叫K涂膜。
实验证明，在224小时内，温度为30."8℃，相对湿度为90％的条件下，在每平方米的面积上，PVDC膜的透氧率低于26."4ml，而尼龙为40."3ml左右，乙烯为3875～13020ml。
从这组数字的比较中可以看出，PVDC的阻隔性能是普通包装材料的几倍、几十倍甚至几百倍。
偏二氯乙烯
偏二氯乙烯一、简介二、危险特性①易燃，其蒸气与空气可形成爆炸性混合物，遇明火、高热能引起燃烧爆炸。
②受高热分解产生有毒的腐蚀性烟气。
③与氧化剂接触猛烈反应。
④其蒸气比空气重，能在较低处扩散到相当远的地方，遇火源会着火回燃。
三、健康危害①主要影响中枢神经系统，并有眼及上呼吸道刺激症状。
②急性中毒：短时间接触低浓度，眼及咽喉部烧灼感；浓度增高，有眩晕、恶心、呕吐甚至酩酊状；③吸入高浓度还可致死。
四、操作防护密闭操作，局部排风。
提供安全沐浴和洗眼设备。
空气中浓度超标时，应戴过滤式防毒面具（半面罩），眼睛戴防护眼镜，手戴橡胶耐油手套。
五、急救措施迅速脱离现场至空气新鲜处。
若皮肤接触：立即脱去污染的衣着，用大量流动清水冲洗至少15分钟。
就医。
若眼睛接触：立即提起眼睑，用大量流动清水或生理盐水彻底冲洗至少15分钟。
就医。
六、包装方法小开口钢桶；螺纹口玻璃瓶、铁盖压口玻璃瓶、塑料瓶或金属桶（罐）外普通木箱。
七、储存注意事项①储存于阴凉、通风的库房。
远离火种、热源。
②库温不宜超过30℃。
包装要求密封，不可与空气接触。
③应与氧化剂、酸类、碱类分开存放，切忌混储。
④不宜久存，以免变质。
⑤采用防爆型照明、通风设施。
⑥禁止使用易产生火花的机械设备和工具。
⑦禁止使用易产生火花的机械设备和工具。
八、偏二氯乙烯（VDC）的主要用途VDC主要用途是生产PVDC树脂和PVDC乳胶。
（一）PVDC胶乳是VDC分别与氯乙烯、丙烯酸甲脂、丙烯酸丁脂、MMA（甲基丙烯酸甲酯）、丙烯腈等单位共聚生成不同牌号的共聚乳液；主要用于复合膜、食品与军用包装、香烟外包装、硬片复合膜等。
例如杭州塑料有限公司生产的PVDC硬片复合膜，用于医药包装，产量1000吨/年，用于PVDC胶化200吨/年。
（二）PVDC树脂即聚偏二氯乙烯，具有很好的阻隔性能，尤其可阻湿、阻氧、防潮、保鲜、耐酸碱、耐油浸和耐多种化学溶剂，还具有强韧性、低温热封、热收缩性和良好的化学稳定性，是理想的包装新材料，广泛地用于食品、药品等的保鲜和防潮包装。
聚偏二氯乙烯(PVDC)
PVDC热收缩膜
PVDC收缩膜主要用于包装冷鲜肉，通过采用真空包 装机实现对冷鲜肉的包装，利用其高收缩、高阻隔性 的特点，所包装的冷鲜肉产品不仅有好的外观，同时 可长久保持冷鲜肉的新鲜度。PVDC收缩膜在中国主 要用于包装新鲜猪肉，新鲜度可达15天以上。
PVDC共挤拉伸膜
利用可拉伸的PVDC共挤膜，在自动拉伸包装机上拉 伸成型，可自动包装中、低温肉制品，采用此包装可 以有效防止产品出水变质，从而大大延长产品货架期， 确保产品的正常市场流通。另外，在美国等发达国家， 常使用PVDC/LDPE共挤复合膜来包装新鲜牛奶，可 在常温下保鲜3-6个月不变质。
PVDC的“英雄事迹”
在美国，PVDC制品被确定为无毒、安全的塑料材料， 得到FDA认证，可用于食品包装。
在德国，PVDC包装被列入“绿色包装”，持有绿点标 志。
在日本，证实焚烧PVDC对产生二恶英的量没有影响，
目前日本市场上PVDC保鲜膜消费量居全球第一。
PVDC的地位
由于PVDC 的不可取代的特异性能以及现代包装技 术的发展和军品包装的高要求，近几年又回升到13 万吨每年。20世纪90年代初的海湾战争，美军在沙
PVDC树脂发展
PVDC工业的发展主要是随着其应用技术的发展而发 展的。
随着单膜复合,涂布复合,肠衣膜,共挤膜技术的发展， 在军品，药品，食品包装业的发展更为广泛。
PVDC的应用
基于PVDC的优良特性，其用途十分广泛，被大量 用于肉食品、方便食品、奶制品、化妆品、药品及
需防潮、防锈的五金制品、机械零件、军用品等各
返回
环保问题
含氯塑料险被环保组织判为极刑，虽多国宣布不再使用PVC， 但总体而言，含氯塑料仍在发展。据有关部门统计，PVDC仅 占城市塑料垃圾的0.5%，污染远不及汽车尾气排放和落叶植物 堆烧所产生的毒害物质。报道指出假如今天我们再用纸、木或 其它传统材料代替塑料包装，就将使包装废弃物增加4倍，体积 增加2.5倍，包装总能源和总成本也会增加2倍。使用塑料袋可 以减少总能耗42%-70%，空气污染减少63%-73%，水污染减少 90%，材料总重量也减少75%。因此，可以说某些想当然的结 论并不一定是科学的，严格地讲，PVDC的污染是微不足道的。
聚偏二氯乙烯保鲜膜结构设计
聚偏二氯乙烯保鲜膜结构设计
摘要：
1.引言
2.聚偏二氯乙烯保鲜膜的特点
3.聚偏二氯乙烯保鲜膜的结构设计
4.聚偏二氯乙烯保鲜膜的应用
5.结论
正文：
【引言】
随着科技的发展，保鲜膜作为现代家庭生活中必不可少的物品，其材质和性能也备受关注。
聚偏二氯乙烯保鲜膜因其优异的性能，逐渐成为市场上的主流产品。
本文将对聚偏二氯乙烯保鲜膜的结构设计进行探讨。
【聚偏二氯乙烯保鲜膜的特点】
聚偏二氯乙烯保鲜膜具有以下特点：
1.透明度高，光泽度好；
2.耐寒性强，低温下不易变脆；
3.耐热性好，高温下不易熔化；
4.具有良好的拉伸强度和延伸率；
5.化学稳定性好，耐酸碱腐蚀；
6.生物相容性好，对人体无害。
【聚偏二氯乙烯保鲜膜的结构设计】
聚偏二氯乙烯保鲜膜的结构设计主要包括以下几个方面：
1.材料选择：采用聚偏二氯乙烯作为基材，添加适量的增塑剂、抗老化剂、抗静电剂等助剂，以提高保鲜膜的性能；
2.薄膜厚度：根据实际应用需求，选择合适的薄膜厚度，一般在0.01-0.1mm 之间；
3.制膜工艺：采用流延法、吹膜法等制膜工艺，确保保鲜膜的均匀性和平整度；
4.结构设计：根据实际应用场景，设计不同的结构，如单层、双层、三层等，以满足不同的保鲜需求。
【聚偏二氯乙烯保鲜膜的应用】
聚偏二氯乙烯保鲜膜广泛应用于食品、医药、化工等领域的包装，能有效延长物品的保质期，提高包装的防护性能。
【结论】
聚偏二氯乙烯保鲜膜因其优异的性能和良好的结构设计，成为现代包装行业的重要材料。
PVDC
8.1 聚偏氯乙烯PVDC特性
9.环保性 ：
--- 使用PVDC包装材料比使用普通的PE膜、纸、 铝箔等材料要节省许多，从而实现包装材料的减 量化，达到减少废物源的目的。
--- 在德国，PVDC包装被列入“绿色包装”，持有 绿点标志。
--- 在日本，证实焚烧PVDC对产生二恶英的量没有 影响，目前日本市场上PVDC保鲜膜消费量居全 球第一。
什么是二恶英பைடு நூலகம்
• 二恶英：是一种含 氯的强毒性有机化学物质 ,在 自然界中几乎不存在,只有通过化学合成才能产 生 ,是目前人类创造的最可怕的化学物质 ,被称为 “ 地球上毒性最强的毒物” 。
555 ℃
• 能在高频焊接的自动灌肠机上进行工业化大 批量火腿肠的生产。
• 我国的PVDC是伴随着火腿肠加工技术引进 并得到发展的。
8.2 聚偏氯乙烯PVDC应用
PVDC肠衣膜
• PVDC用于火腿肠主要在中国大量使用，年使用 PVDC树脂达30000T以上，比如：双汇、金锣、 雨润、美好、江泉等
• 在国外也有少量用于包装火腿肠，比如：日本、 韩国、越南等。
EVOH的1700倍 PP的17000倍 PE的17000倍 PA的500倍
气味阻隔上无与伦比的优越性！
PVDC复合膜与尼龙复合膜
• 与PVDC复合膜相比，尼龙复合膜
阻隔性差
价格稍低 透明性更好 抗穿刺能力强 高温杀菌后，肉食品常温保质期 2-3周 夏季更短 肉食品需低温冷藏
8.1 聚偏氯乙烯PVDC特性
• 目前国内还没有其它廉价的包装材料能满足 大量鲜奶包装的需求。这是一个潜在的大市 场。
偏二氯乙烯
偏二氯乙烯一、简介二、危险特性①易燃,其蒸气与空气可形成爆炸性混合物,遇明火、高热能引起燃烧爆炸。
②受高热分解产生有毒的腐蚀性烟气。
③与氧化剂接触猛烈反应。
④其蒸气比空气重,能在较低处扩散到相当远的地方,遇火源会着火回燃。
三、健康危害①主要影响中枢神经系统,并有眼及上呼吸道刺激症状。
②急性中毒:短时间接触低浓度,眼及咽喉部烧灼感;浓度增高,有眩晕、恶心、呕吐甚至酩酊状;③吸入高浓度还可致死。
四、操作防护密闭操作,局部排风。
提供安全沐浴与洗眼设备。
空气中浓度超标时,应戴过滤式防毒面具(半面罩),眼睛戴防护眼镜,手戴橡胶耐油手套。
五、急救措施迅速脱离现场至空气新鲜处。
若皮肤接触:立即脱去污染的衣着,用大量流动清水冲洗至少15分钟。
就医。
若眼睛接触:立即提起眼睑,用大量流动清水或生理盐水彻底冲洗至少15分钟。
就医。
六、包装方法小开口钢桶;螺纹口玻璃瓶、铁盖压口玻璃瓶、塑料瓶或金属桶(罐)外普通木箱。
七、储存注意事项①储存于阴凉、通风的库房。
远离火种、热源。
②库温不宜超过30℃。
包装要求密封,不可与空气接触。
③应与氧化剂、酸类、碱类分开存放,切忌混储。
④不宜久存,以免变质。
⑤采用防爆型照明、通风设施。
⑥禁止使用易产生火花的机械设备与工具。
⑦禁止使用易产生火花的机械设备与工具。
八、偏二氯乙烯(VDC)的主要用途VDC主要用途就是生产PVDC树脂与PVDC乳胶。
(一)PVDC胶乳就是VDC分别与氯乙烯、丙烯酸甲脂、丙烯酸丁脂、MMA(甲基丙烯酸甲酯)、丙烯腈等单位共聚生成不同牌号的共聚乳液;主要用于复合膜、食品与军用包装、香烟外包装、硬片复合膜等。
例如杭州塑料有限公司生产的PVDC硬片复合膜,用于医药包装,产量1000吨/年,用于PVDC胶化200吨/年。
(二)PVDC树脂即聚偏二氯乙烯,具有很好的阻隔性能,尤其可阻湿、阻氧、防潮、保鲜、耐酸碱、耐油浸与耐多种化学溶剂,还具有强韧性、低温热封、热收缩性与良好的化学稳定性,就是理想的包装新材料,广泛地用于食品、药品等的保鲜与防潮包装。
聚氯乙烯╱聚乙烯╱聚偏二氯乙烯固体药用复合硬片
【开启力】两接桥和三接桥开花（B型和C型）铝盖：
取铝盖适量，将铝盖放入套筒（如图A1所示），以（100±10）mm/min的速度推进压头，使压头推动撕片，记录第一接桥断裂时所需的最大轴向力。两接桥（B型）和三接桥（C型）开花盖的接桥断裂力应符合表3规定。
表3 开花铝盖（B型、C型）接桥断裂力
本标准适用于以低密度聚乙烯树脂（LDPE）为主要原料采用流涎法、吹制法生产的药用薄膜，及由此薄膜通过热封制成的袋。本品适用于非无菌固体原料药的包装。
【外观】 取本品适量，在自然光线明亮处，正视目测。表面应光洁、色泽均匀，不得有穿孔、异物、异味、粘连。袋的热封部位应平整、无虚封。
【鉴别】*（1）红外光谱取本品适量，照包装材料红外光谱测定法（YBB00262004）第四法测定，应与对照图谱基本一致。
式中： --延伸率，%；
--试样原始标线距离，mm；
--试样断裂时标线间距离，mm。
【凸边】 取铝盖适量，用游标卡尺测量，精确至0.1cm。铝盖铝件的凸边应不大于3％。
图2 凸边
铝盖边缘的凸边以百分率表示，按公式（2）计算
％ ........................... 公式（2）
式中：hmax为铝盖外侧最大高度
公称尺寸
B型撕片 N
C型撕片 N
min
max
minቤተ መጻሕፍቲ ባይዱ
max
13、20
25
60
46
76
撕开式铝盖（D型）：
取铝盖适量，在铝盖同一径向平面内打两个孔（如图A2所示），固定铝盖的一端，另一端与测力计连接，以（100±10）mm/min的速度进行试验，测定并记录以下两参数：a)接桥断裂力（第一接桥断裂所需的最大力值）； b )全开力（沿刻线全部撕开所需的最大力值），应符合表4中的规定。试验过程中，应沿铝盖刻线撕下。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
聚偏二氯乙烯Poly(vinylidene chloride)
概述
⏹聚偏二氯乙烯于1938年发现于法国，1939年美国（DOW）化学公司发
现聚偏二氯乙烯共聚物性能较好，并于次年投产，其品牌号叫赛纶
（saran）。
在第二次世界大战中用作军需品，战后又制成纤维和涂料。
⏹聚偏二氯乙烯可加工成单层薄膜，也可用其他材料（例如：纸，铝箔，
其他塑料）复合，在大多数情况下可溶于溶剂后作为涂覆材料。
薄膜上涂有薄薄一层聚偏二氯乙烯涂层后就可大大改善其防潮，隔氧，密封性能。
⏹用密度较大，有特殊气味的低沸点液体----偏二氯乙烯合成的偏二氯乙烯
合成聚偏二氯乙烯均聚物，其熔点范围很窄，质硬，软化点与分解温度接近，不易加工。
常用的聚偏二氯乙烯是偏二氯乙烯（含量5%--25%）的共聚物
制造
⏹聚偏二氯乙烯的生产方法与聚乙烯均聚物生产方法相似。
一般以过氧
化苯甲酰为引发剂，在40℃左右聚合的中途加入偏二氯乙烯共聚。
若做纤维使用，一般含偏二氯乙烯80%--95%；若制作成薄膜使用，一般含偏氯乙烯75%--85%，生产方法采用悬浮法和乳胶法；含偏二氯乙烯75%以下的涂料粘合剂和塑料多采用乳液法聚合。
⏹偏二氯乙烯是无色液体，有轻微氯仿气味。
相对密度为1.21，熔点-
122.5℃，沸点为31.5℃，其性质与氯乙烯接近，所以聚偏二氯乙烯共聚物的性质与聚氯乙烯的性质相同。
特点
⏹
⏹共聚物：一种浅棕色透明薄膜，密度大，机械强度优
良、柔韧，但过软，不太适合于机操作。
由于表面有
你粘连性，自动化包装要加入滑爽剂。
⏹聚偏二氯乙烯：①柔软且具有极低的透气、透水性能，
可防止异味过重，保鲜，保香性能好，适于长期保存
食品;②耐强酸，强碱、化学药品、耐油脂性能优良。
③自熄性。
④自粘性。
⑤收缩性大。
⑥柔软易粘结，
操作性不良。
⑦薄膜结晶性强，易开裂、穿孔。
⑧耐老化性差。
⑨在紫外光易分解出氯化氢，其单体也有毒性
偏二氯乙烯-氯乙烯薄膜的物理-化学性能
项目
单位数值厚度
um 30---70密度
g ／cm 3 1.6---1.7抗张强度
Mpa 80.0---120.0耐折强度次80000延伸率
%25---26耐油性h 50---吸水率（24h)
%<0.1软化温度
℃60---100脆化温度
℃0---30透湿度
g ／(m 2 ·24h)1---2CO2气体通过率O2 H2ml ／(m 2·24h ·0.14Mpa)0.1ml ／(m 2·24h ·0.14Mpa)0.03
ml ／(m 2·24h ·0.14Mpa)
<0.01
优越性
对于PVDC，由于其分子间凝集力强，结晶度高，PVDC分子中的氯原子有疏水性，不会形成氢键，氧分子和水分子很难在PVDC 分子中移动，从而使其具有优良的阻氧性和阻湿性，且其阻氧性不受周围环境湿度的影响。
也就是说，在任何温度或湿度条件下，兼具卓越的阻隔水汽、氧气、气味和香味的能力，是目前公认的在阻隔性方面综合性能最好的塑料包装材料。
⏹（一）利用PVDC的阻气性，能够延缓食品氧化变质现象的发生，
大大延长产品货架期，同时能够避免内装物的香味散失和防止外部不良气味的侵入；
⏹（二）利用其阻湿性，能够防止产品发生失水变干、口感变差的现象，
不会因产品吸水而损伤包装原型，防止定量制品发生自然损耗（失重）。
阻气性能不随湿度的变化而变化，即使高湿环境也不会引起产品变质；
⏹（三）利用其低渗透性，可防止香味损失，而且不吸收残余气味和不正
常味道，可以保证气味的完整性（在包装低脂肪或高蛋白食品时这一点尤为重要）。
⏹（四）耐候性优异，即使长期暴露在室外，直接受阳光照射，也不会发
生包装物褪色及老化现象。
安全环保，符合食品卫生要求，通过FDA（美国食品药品管理局）认证，为食品包装安全保驾护航。
从用途上分类
⏹ 1.挤出用PVDC树脂：
⏹A:保鲜自粘（单膜）：军品、食品
⏹B:复合膜，食品类（单膜）：食品、军品
⏹C：多层共挤膜：食品、药品、军品、包装、饮料
⏹D：肠衣膜：食品包装，火腿肠，方火腿
⏹ 2.溶液型涂布用PVDC树脂：特种涂布、无银感光涂布、胶黏剂、容器
喷涂
⏹3、纤维PVDC树脂：渔丝网、阻燃织物、人造草坪
⏹ 4.pvdc胶乳：复合膜、食品包装、军品包装、双面涂布膜、香烟外包装、
硬片复合膜、药品吸塑包装、铝箔复合等等
主要应用领域
基于PVDC的优良特性，其用途十分广泛，被大量用于肉食类，方便食品，奶制品，化妆品，药品及需要防潮，防锈的五金制品，机械零件，军用品等各种需要有隔氧防腐，隔味保鲜，防水防潮，放油防锈等阻隔性要求高地产品包装。
主要应用有以下几类：
一、PVDC肠衣膜
主要用于包装火腿肠，耐高温杀菌，适合在高频焊接的自动灌场机进行工业大批量的火腿肠的生产。
此种功能主要在中国大量使用，年使用PVDC树脂达30000T；在国外也有少量使用，比如：日本，韩国，越南等。
为提高生效率，现在国内许多客户使用大收缩肠衣膜包装低温肉制品，已取得良好效果。
二、PVDC保鲜膜
PVDC保鲜膜由于其优越的透明性、良好的表面光泽度及很好的自粘性，被广泛用于家庭和超市包装食品；PVDC保鲜膜不但可以满足家庭冰箱中保存食品，而且也可以用于微波炉加热，成为发达国家常用包装材料之一。
在中国因PVC保鲜膜所用的DEHA 增塑剂有致癌作用，一些包装肉制品的生产单位也逐步改用
PVDC或PE保鲜膜
三、PVDC热收缩膜
PVDC收缩膜主要用于包装冷鲜肉，通过采用真空包装机实现冷鲜肉的包装，利用其高收缩，阻隔性性。
在欧洲、澳洲等地，PVDC收缩膜被广泛用于包装鲜肉的牛肉产品，用其包装鲜肉已成为不可替代的历史，保质期可达2个月。
四。
PVDC共挤拉伸膜
利用可拉伸的PVDC共挤
膜，在自动拉伸包装机上
拉伸成型，课自动包装中、
低温肉制品，采用此包装
可以有效防止产品出水变
质，从而大大延长产品货
架期，确保产品正常市场
流通。
在发达国家，常用
PVDC、LDPE共挤复合膜
来包装鲜牛奶，可在常温
下保鲜3--6个月不变质。
五、PVDC涂覆膜
PVDC涂覆膜在国外使用相当普遍，品种繁多。
纸、玻璃纸、塑料薄膜片材，经PVDC涂覆后大大提高阻隔性。
在美国近一半食品包装使用PVDC涂覆膜，主要用于包装奶酪盒经处理的肉食，水果及蛋黄卷等；在中国，PVDC涂覆膜发展十分迅速，主要用于食品包装，比如包装饼干，茶叶，奶粉，巧克力等。
六、PVDC复合膜
高温蒸煮包装的食品可在常温下长期防止而不发生放置而不发生腐败变质，可以冷食也可热食，深受亚洲人的欢迎。
为了解决宇航员上天食物的包装问题，美国人发明了铝塑复合膜。
吹塑成型
将共聚偏二氯乙烯通过环状形口膜挤出，挤出温度为170℃左右，吹塑之后，薄膜立即送入骤冷水箱（水箱温度为2--7℃）进行冷却，使薄膜不发生结晶。
因为聚偏二氯乙烯是结晶型聚合物，要尽可能减少薄膜高温暴露时间，以免结晶度过高。
成型之后，聚偏二氯乙烯必须马上进行定向拉伸处理。
若薄膜的骤冷温度不够，或者薄膜吹胀之前停留过长停留时间过长则会增加结晶度。
骤冷之后，膜体有点发粘，为了防止膜体粘到一块分不开，成型过程中必须在膜体内面喷上润滑剂，如油脂等。
冷却后，膜体被夹棍夹扁，在水箱外部被导辊引出。
整个吹塑过程中，前三组夹棍的速度是相等的。
薄膜从第三组夹棍出来后，又被吹胀成管膜，压缩空气是通过被夹在第三个夹棍中间的小空心针送入的。
薄膜的横向定向程度取决于从机头出来的膜体的直径和最终管膜的直径之比（即吹胀比）而定。
第四组夹棍的转速比第三组夹棍快。
薄膜被吹胀，进行横向拉伸的同时，也被第四组夹棍沿纵向拉伸3---4倍。
从最后一组夹棍出来时，薄膜呈扁平状，被直径卷曲成捆或截切成一定尺寸的薄膜条卷取出来。
用这种方法生产出来的薄膜是热收缩聚偏二氯乙烯共聚薄膜；
需要生产热定型聚偏二氯乙烯共聚物薄膜时，经过双向拉伸之后，要对薄膜进行热定型处理。
其工艺流程是：经双向拉伸之后用夹棍夹扁膜体，然后又被低压空气吹胀，使膜体的直径与双向拉伸的直径相等。
把重新吹胀的膜体送入热烘道中进行热定型处理之后，经夹棍夹扁，卷起来即可。
热定型处理之后，薄膜就不再收缩，并产生结晶，完成热定型。
