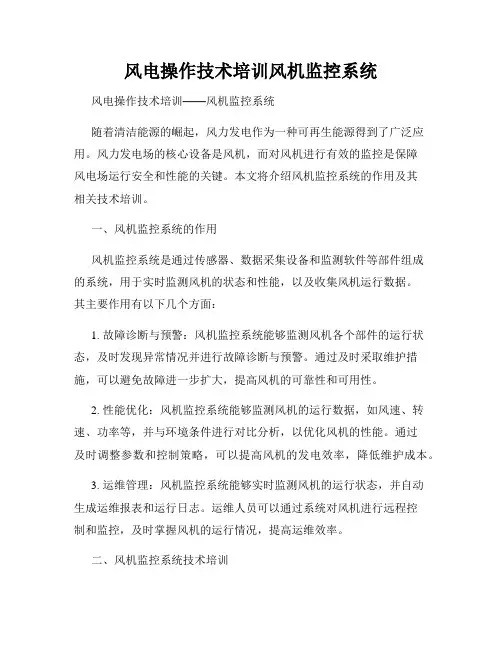

风电操作技术培训风机监控系统
风电操作技术培训风机监控系统风电操作技术培训——风机监控系统随着清洁能源的崛起，风力发电作为一种可再生能源得到了广泛应用。
风力发电场的核心设备是风机，而对风机进行有效的监控是保障风电场运行安全和性能的关键。
本文将介绍风机监控系统的作用及其相关技术培训。
一、风机监控系统的作用风机监控系统是通过传感器、数据采集设备和监测软件等部件组成的系统，用于实时监测风机的状态和性能，以及收集风机运行数据。
其主要作用有以下几个方面：1. 故障诊断与预警：风机监控系统能够监测风机各个部件的运行状态，及时发现异常情况并进行故障诊断与预警。
通过及时采取维护措施，可以避免故障进一步扩大，提高风机的可靠性和可用性。
2. 性能优化：风机监控系统能够监测风机的运行数据，如风速、转速、功率等，并与环境条件进行对比分析，以优化风机的性能。
通过及时调整参数和控制策略，可以提高风机的发电效率，降低维护成本。
3. 运维管理：风机监控系统能够实时监测风机的运行状态，并自动生成运维报表和运行日志。
运维人员可以通过系统对风机进行远程控制和监控，及时掌握风机的运行情况，提高运维效率。
二、风机监控系统技术培训为了提高风电场的运维人员对风机监控系统的了解和运用能力，进行相关的技术培训是必要的。
下面是一些常见的技术培训内容：1. 风电基础知识：培训人员应该具备一定的风电基础知识，了解风力发电的原理、风机的结构和工作原理等。
只有了解风机的基本知识，才能更好地理解监控系统的作用和功能。
2. 监控系统硬件：风机监控系统的硬件包括传感器、数据采集设备和通信模块等。
培训人员应该学习如何安装和调试这些硬件设备，以及对其进行维护和故障排除。
3. 监测软件使用：培训人员应该学习监测软件的使用方法，包括如何实时监测风机的状态和性能，如何进行故障诊断和预警，如何生成运维报表等。
对于不同的监测软件，培训人员还应该学习其特定的操作流程和功能。
4. 数据分析与优化：培训人员应该学习如何对风机的运行数据进行分析，并根据分析结果进行性能优化。

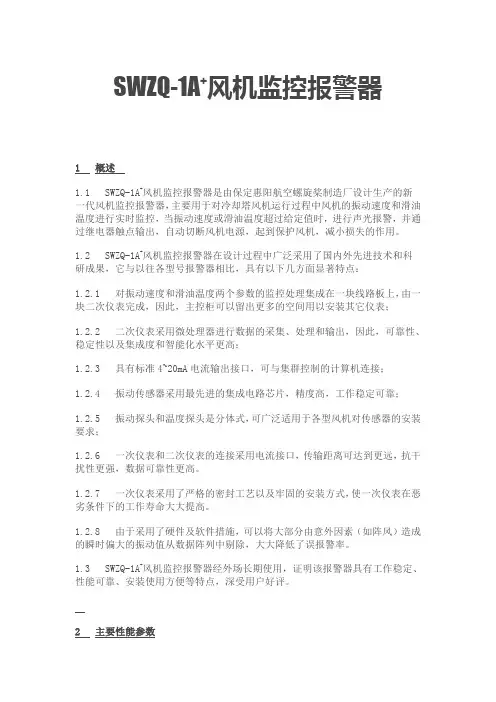

风机监控器说明书
SWZQ-1A+风机监控报警器1 概述1.1 SWZQ-1A+风机监控报警器是由保定惠阳航空螺旋桨制造厂设计生产的新一代风机监控报警器，主要用于对冷却塔风机运行过程中风机的振动速度和滑油温度进行实时监控，当振动速度或滑油温度超过给定值时，进行声光报警，并通过继电器触点输出，自动切断风机电源，起到保护风机，减小损失的作用。
1.2 SWZQ-1A+风机监控报警器在设计过程中广泛采用了国内外先进技术和科研成果，它与以往各型号报警器相比，具有以下几方面显著特点：1.2.1 对振动速度和滑油温度两个参数的监控处理集成在一块线路板上，由一块二次仪表完成，因此，主控柜可以留出更多的空间用以安装其它仪表；1.2.2 二次仪表采用微处理器进行数据的采集、处理和输出，因此，可靠性、稳定性以及集成度和智能化水平更高；1.2.3 具有标准4~20mA电流输出接口，可与集群控制的计算机连接；1.2.4 振动传感器采用最先进的集成电路芯片，精度高，工作稳定可靠；1.2.5 振动探头和温度探头是分体式，可广泛适用于各型风机对传感器的安装要求；1.2.6 一次仪表和二次仪表的连接采用电流接口，传输距离可达到更远，抗干扰性更强，数据可靠性更高。
1.2.7 一次仪表采用了严格的密封工艺以及牢固的安装方式，使一次仪表在恶劣条件下的工作寿命大大提高。
1.2.8 由于采用了硬件及软件措施，可以将大部分由意外因素（如阵风）造成的瞬时偏大的振动值从数据阵列中剔除，大大降低了误报警率。
1.3 SWZQ-1A+风机监控报警器经外场长期使用，证明该报警器具有工作稳定、性能可靠、安装使用方便等特点，深受用户好评。
2 主要性能参数2.1 二次仪表安装形式：标准盘式；2.2 二次仪表开口尺寸： 151+1×75+12.3 报警输出形式：继电器触点输出及声光报警2.4 输出继电器触点容量： 220/380Vac，3A，无感2.5 显示方式：振动速度、滑油温度各三位数字显示2.6 有效测量范围：振动速度：0~9.99mm/s滑油温度：0~99.9℃2.7 灵敏度和精度：振动速度：±0.01mm/s，精度5%滑油温度：±0.1℃，精度5%2.8 频率响应： 2~100Hz2.9 振动测量方向：水平2.10最大传输距离： 1km2.11与外设接口形式：两路4~20mA电流输出采样电阻≤250Ω，线阻≤50Ω2.12一、二次仪表连接方式：四线实时4~20mA电流；线阻≤50Ω2.13使用条件：2.13.1 环境温度：二次仪表 -10~70℃一次仪表 -10~70℃2.13.2 相对湿度：二次仪表不高于85%一次仪表不高于95% 2.14 二次仪表外形尺寸： 159×79×2722.15 一次仪表质量：约1.6kg2.16 二次仪表电源：220Vac±10%，50~60Hz2.17 二次仪表最大功耗： 10W3 二次仪表及一次仪表的安装3.1 二次仪表的安装开口尺寸安装顶丝二次仪表仪表柜151+1272二次仪表采用标准盘式机壳，开口尺寸为：151+1×75+1，通过二次仪表自带的安装顶丝，将仪表固定在仪表柜上。
视频监控系统实施技术规范
视频监控系统实施技术规范1. 引言本文档旨在定义视频监控系统的实施技术规范，确保系统在设计、安装和配置方面符合相关要求，能够有效地满足监控需求，并提供高质量的视频监控服务。
2. 系统设计2.1 系统架构视频监控系统应基于分层架构设计，包括前端设备、网络传输、中心存储和后台管理等组成部分。
2.1.1 前端设备前端设备包括摄像头、传感器、开关等，用于采集监控数据并向中心存储发送。
2.1.2 网络传输网络传输层应使用高带宽的局域网或互联网连接前端设备和中心存储，并保证数据传输的稳定性和安全性。
2.1.3 中心存储中心存储是视频监控系统的核心组成部分，应提供高容量、高可靠性的存储设备，支持数据备份和容灾。
2.1.4 后台管理后台管理包括视频监控系统的配置、调整和维护等功能，应提供友好的管理界面和丰富的管理功能。
2.2 系统配置视频监控系统的配置需根据具体场景和需求进行调整，包括视频质量、存储周期、报警设置等。
2.2.1 视频质量视频质量设置应根据实际需求确定，包括分辨率、帧率、压缩算法等参数，以平衡图像质量和存储空间的需求。
2.2.2 存储周期存储周期设置应根据监控数据的需求和存储设备的容量确定，确保足够长的存储周期以满足取证和回放的要求。
2.2.3 报警设置报警设置包括运动检测、区域入侵等功能，应根据实际场景和需求进行配置，并确保报警的准确性和可靠性。
3. 系统安装3.1 前端设备安装前端设备安装应根据监控需求和布置方案进行，包括选址、固定、连接和调整等步骤，确保摄像头视野覆盖目标区域。
3.2 网络传输设置网络传输设置包括网络连接、路由配置、端口映射等，应保证网络通畅和数据传输的稳定。
3.3 中心存储安装中心存储设备应选择合适的机柜或机架进行安装，确保设备固定稳定，并满足散热和电源供应的需求。
3.4 系统联调和测试系统联调和测试包括前端设备与中心存储设备的连接测试、图像质量测试、报警功能测试等，以确保整个系统正常工作。
扇风机远程控制与在线监控技术规格书
扇风机远程控制与在线监控技术规格书一、扇风机监控系统技术性能扇风机房作为重要的生产部门，应能实现基于工业以太网络的监测、控制和管理系统，扇风机房应采用计算机监控系统。
系统采集的数据来源包括：扇风机、风门、电动机、变频器、自动旁路柜、高压开关设备等。
由于扇风机具有不间断（连续）运行的特点，其在矿井中的地位特别重要，应满足以下要求：1、扇风机控制：采用高可靠性能的西门子S7-300系列可编程序控制器（PLC），对扇风机、开关柜、变频器、旁路柜及风门等进行状态监控、就地控制和远程操作。
PLC配置有以态网通讯模板，能通过工业以态网通讯协议，与上位监控计算机和矿井调度中心计算机联网，上传扇风机监控参数，并能支持远程编程和远程诊断。
PLC程控功能包括：扇风机的启停、倒换等顺序控制功能和扇风机故障报警与处理功能。
具体要求和实现方式，以监测监控系统厂家、电控厂家与变频厂家的衔接为准，具备远程操作功能和无人值守的条件。
2、操作监控计算机应实现如下监控功能：对风量、风压；电机轴承及定子温度、轴承振动；电压、频率、电流及功率等模拟量参数监测；对风门、开关柜、变频器、旁路柜的运行及故障等开关量状态进行监测；对风门的开闭、开关柜的分合闸及变频器起停及调频进行控制。
监控组态软件实现动画模拟、扇风机运行工况显示、监测数据显示、存储、打印，重要参数的实时曲线及历史曲线显示、开关柜一次图模拟及控制操作、建立操作权限机制及实现报警及记录等功能，并具有较为完善的帮助系统，指导操作人员正确使用监控系统，具体功能如下：1）扇风系统监控画面生成。
（如扇风机模拟运行状态、运行工况点、风量动态曲线、负压动态曲线、电机电流动态曲线、电机和轴承温度动态曲线、风机变频器及旁路柜动态参数、风门位置显示等）。
图形显示的主要内容有：（1）扇风机运行模拟图形；（2）单台扇风机监测图形；（3）高压供电及控制系统图；（4）变频器、旁路柜及控制系统图；（5）主要监控参数（风量、负压、温度、振动、电源、电流、效率等）实时曲线图；（6）主要监控参数（风量、负压、温度、振动、电源、电流、效率等）历史曲线图；（7）主要监控参数模拟棒图；（8）帮助文件。
视频监控及集控系统技术规范书
图像监视系统及集控系统技术规范书买方：卖方：2016 年 12 月目录1. 总则 02. 技术要求 02.1 应遵循的主要现行标准 02.2 环境条件 (1)2.3 系统规模 (2)2.4 技术性能要求 (2)2.5 图像监视系统要求 (5)2.6屏体要求 (6)2.7 基本技术指标 (7)3. 技术服务 (10)3.1 项目管理 (10)3.2 技术文件 (10)3.3 现场服务及售后服务 (12)3.4卖方现场服务人员的职责 (12)3.5 其它 (13)4. 买方工作 (13)5. 工作安排 (13)6. 备品备件及专用工具 (14)6.1 备品备件 (14)6.2 专用工具 (14)7. 质量保证和试验 (14)7.1 质量保证 (14)7.2现场试验 (15)8. 包装运输和储存 (15)附件1 货物需求一览表 (16)附件2 卖方应填写的技术参数表格.......................................................错误!未定义书签。
1. 总则1.1 本设备技术规范书适用于视频监控系统、视频监视系统和本公司光伏电站集控系统。
它提出了图像监视系统、集控系统及其元器件的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本规范书和工业标准的优质产品。
本技术规范书只对本项目的视频监控系统、集控系统的主要功能，设备的基本配置提出最低要求，卖方应对本项目的视频监控系统、集控系统的设备完整性、功能的先进性负责。
1.3 如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备(或系统)完全符合本规范书的要求。
如有异议，不管是多么微小，都应在技术规范书众以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
视频监控技术规范书
视频监控技术规范书视频监控技术规范书___：视频监控技术要求视频监控器材技术要求公司在公共区域安装视频监控器材，共计预估20个监控点位。
公司生产区域大致为600×600m的区域，周围为圆钢栅栏。
视频监控系统主要用作公司辅助保安系统，对公司生产区域内的现场进行监视。
它使保安人员在监控机房中能观察到公司生产区域内所有重要地点的情况。
在沿四周围挡栅栏、出入口、通向厂外的大门、边门、主要通道等处安装摄像机，将现场情况以图像方式实时传送到监控值班室，人员通过电视屏幕墙可以随时了解这些地方的情况。
监视系统除了起到正常的监视作用外，还可设置移动物体示警信号，进行实时录像，特别是录下报警时的现场情况，以供事后重放分析。
视频监控系统功能要求：1.监控系统及其录像资料应有较强的保密和防篡改能力，系统具有权限管理功能，多用户管理；2.采用H264编码录像，能按时间表进行循环录像，能实现多区域移动侦测录像，其灵敏度可调且具有“图像预录”功能；可变速率录像，能根据环境变化自动调整录像速率；具有视频丢失检测功能，可设备告警声效；具有死机自动重启功能；图像质量可能根据需要任意设置；增设报警日志和自我诊断功能；3.监控系统的录像及回放速度不得低于每秒24帧，录像资料回放帧率不能低于20帧/秒，无论天气及室外光线等原因如何变化，必须保证摄像范围的客户面部真切；4.同步多路回放，提供多种回放速率；具有图像局部放大功能，确保平滑回放，可按日期、文件、摄像镜头进行智能检索；录像系统具有双工功能，能在正常录像时进行正常回放；回放时无停顿、无“马赛克”现象；另增设C/B结构，能通过办公网络访问摄像系统；5.文件防删除标记功能，长期保存重要文件；必须具有刻录功能，当有重要图像资料需要保存时，可方便保存到光盘上。
在计算机上可方便地实现对摄像机云台和镜头的控制，云台为水平350度、垂直90度的全方位云台，自动光圈。
主要设备技术要求：1.摄像头1.1可选35和36变焦倍数镜头；性能不低于彩色高清晰红外夜视摄像机性能不低于420线50M，0.003Lux，DC12V，彩色摄像一体机水平清晰度480线，0.9Lux；1.2实现对tcp/ip、Pelco-P/D协议自适应；并可以通过拨码选择视控同轴协议；1.3模块化OSD菜单，界面友好直观；1.4运行平滑，反应灵敏，噪声少；1.5 这款监控摄像头具有移动侦测功能，用户可以在当前监视画面设置4个侦测区域，灵敏检测区域内的活动变化，报警联动两路继电器输出。
主扇风机自动监控技术规范书(DOC)
附1主扇风机自动监控系统技术规范书编制：审核：批准：上海大屯能源股份有限公司**煤矿年月日主扇风机自动监控系统技术规范书一、总则1．本技术规范书提出的是最低限度的技术要求，供货方应提供符合本技术规范书和工业标准的优质产品。
2．如果供货方没有以书面形式对本规范书的条文提出异议，则表明供货方认同提供的产品技术指标均能满足本规范书的要求。
3. 本技术规范书所使用的标准如与供货方所执行的标准不一致时，按最新、最高标准执行。
4．本规范书未尽事宜，由双方协商确定。
二、规格参数1. 名称、型号主扇风机自动监测监控系统（轴流风机）2. 基本技术参数（一）现主机设备基本参数扇风机：轴流风机两套、生产厂家豪顿华电动机类型：YX500-6节能型电动机；电动机额定功率：1000kW；额定工作电压：6kV；（二）监控系统需具备的结构组成本监控系统设备由传感器、变送器、数据采集装置、数据传输及控制装置、计算机、以及监控管理软件系统（含加密狗）、信息发布系统等部分组成。
系统通过通风机运行监测装置，将通风机电流、电压、功率（或电流、电压）变送器组合在一起；通过性能监测装置将风压、风量、各种温度变送器及数据采集及传输模块组藕合在一起。
通过在采区或局部区域安装气体和流量（流速）监测装置，实现对作业环境的风质、风量监测，以便全面分析矿井通风系统和工作面通风的运转情况。
三、运行环境1. 工程（项目）概况东二风井主扇风机房为**煤矿东部采区提供生产所需的新鲜空气，机房现安装两套轴流式扇风机，一用一备。
主机和上位机安装在主控中心，被控电气柜在扇风机房内，距离约100米，远程分站和被控电气柜均在扇风机房。
自动监控系统通过传感器对风机的风压、振幅、开停信号、电压、电流、耗电量、轴承温度、定子绕组温度等参数进行实时监测，后再将数据传送到现场监控分站进行处理，形成软件工艺流程动态管理图形。
系统监控软件对风机运行过程中各类故障进行报警、分析、记录和趋势预测等，实现就地监测和报警。
通风机在线监控系统技术规格书
一、概述山西保利合盛煤业有限公司矿井设计生产能力1.2Mt/a，矿井位于山西省晋中市灵石县城东北约3km处。
行政区划隶属山西省晋中市灵石县管辖。
矿井采用分区式通风系统，机械抽出式通风方式。
主斜井、副斜井、行人斜井进风、中央回风立井和北翼回风立井回风。
两个每个回风立井均装备两台同等能力的矿用防爆对旋轴流式通风机，一台工作，一台备用。
通风系统设备包括：通风设备、通风机电控系统、风机监控系统三部分内容。
通风设备、风机电控系统技术要求详见“通风设备技术规格书”、“通风机电控系统技术规格书”。
本技术规格书提出的是最低限度的技术条件及功能要求，并未对一切技术细节进行阐述，也未充分引述有关标准和规范的条文，制造厂应保证提供符合本条件和工业标准的优质产品。
二、环境条件及电源情况2.1使用环境条件安装地点：室内环境相对湿度：不大于95%海拔高度：中央回风立井：+828.OOlm北翼回风立井：+898.311m2.2电源情况通风机房可为监控系统提供交流～380/220V 50Hz供电电源。
三、标准与规定通风机监控设备的设计和制造应符合国家相关标准、规范和技术行业的标准。
另外，尚应符合本技术规格书规定的技术要求和买方的要求。
供货商所提供的设备及功能应满足中国《煤矿安全规程》的有关规定。
所有计量单位均应以SI单位表示。
四、风机在线监控系统技术功能要求4.1通风机基本参数4.1.1中央回风立井通风设备风机安装位置标高：++828.OOlm通风机：矿用防爆对旋轴流式通风机两台，一台工作，一台备用通风机型号、规格及主要技术参数详见通风机厂参数配套电动机：YBF系列，380V，2x160kW（暂定）隔爆型电动机4.1.2北翼回风立井通风设备风机安装位置标高：++898.3 llm通风机：矿用防爆对旋轴流式通风机两台，一台工作，一台备用通风机型号、规格及主要技术参数详见通风机厂参数配套电动机：YBF系列，380V，2x160kW（暂定）隔爆型电动机4.2风机在线监控系统技术及功能要求风机在线监控系统，能够完成对通风机及附属设备工作状态进行在线监测、远程控制、故障诊断、报警及网络传输。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
国电优能宿松风电有限公司二期百子洲风场风机视频监控系统技术规范书2016年4月目录一、技术规范 (1)二、供货要求 (15)三、技术资料 (17)四、现场施工 (18)五、售后服务 (18)六、差异表 (19)七、投标人需要说明的其它内容 (19)2国电宿松优能风电有限公司一期风机视频监控系统技术规范书一、技术规范1.总则1.1 本规范书对投标方提供的风机视频监控系统提出了技术及其相关方面的要求，它包括系统方案设计、设备配置、系统性能、供货、安装、调试及售后服务等方面的技术要求。
1.2 本规范书提出了最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标方应保证提供符合本规范书和有关工业标准的优质产品。
1.3 投标方的投标文件至少应包括下列内容：1.3.1投标方在投标文件中应提供安防工程二级或以上资质证明。
1.3.2该风机视频监控系统所包括的所有硬件设备、软件、服务、有关图纸资料和设备技术参数。
所提供的设备必须是有成功运行经验的成熟产品，并在投标文件中提供相关业绩证明。
1.3.3 该风机视频监控系统的详细说明，包括系统配置、设计方案、网络拓扑、功能说明、通讯接口、系统性能以及设计及供货所依据的规范及标准等。
1.3.4 如果投标方的投标书与本规范书有偏差，应以书面形式提出，并对每一点都作详细说明。
如投标方没有以书面形式对本规范书的条文提出异议，那么招标方认为投标方提供的产品完全满足本规范书的要求。
1.3.5 正常运行三年所需的备品备件清单。
1.3.6 本规范书中所要求的其它说明、资料等。
1.4 本规范书所使用的标准如与投标方所执行的标准不一致时，按较高标准执行。
1.5 本规范书未尽事宜，由招投标双方协商确定。
2.工程概况2.1 工程规模国电优能宿松风电有限公司现已有一期华港风电场、二期百子洲风电场共计50台2MW风电机组投入运行。
其中一期华港风电场已建成一套网络高清视频监控系统，该系统采用海康威视网络高清平台（其中综合管理软硬件平台分别为IS-VSE2326多媒体服务器及iVMS-9600E可视化综合管理平台，NVR及摄像机均为网络高清产品）。
本项目拟在一期视频监控系统平台的基础上，针对二期百子洲风场、升压站、办公楼等区域加装视频监控点。
2.2 项目厂址及地理条件本项目工程地址处于安徽省宿松县华阳河农场复兴镇洲头乡境内，距离宿松县城约50km。
工程现场为平原地形。
2.3气象条件宿松县属北亚热带湿润气候区，气象要素特征值如下：历年年平均气温 16.7℃历年极端最高气温 40.4℃历年极端最低气温 -12.5℃历年年平均相对湿度 76%历年平均气压 1010hPa历年年平均降水量 1410.2mm历年年平均雷暴日数 51.3天全年主导风向 NE历年平均风速 2.7m/s最大风速 26.3m/s地震基本烈度Ⅵ度3.技术规范和标准本规范书引用的技术规范和标准：1、《电子信息系统机房设计规范》GB50174-20082、《安全防范系统验收规则》GA/308-20013、《入侵报警系统工程设计规范》GB50394-20074、《安全防范工程技术规范》GB 50348-20045、《视频安防监控系统工程设计规范》GB 50395-20076、《电子信息系统机房施工及验收规范》GB 50462-20087、《智能建筑设计标准》GB T50314-20068、《民用闭路监视电视系统工程技术规范》GB50198-942国电宿松优能风电有限公司一期风机视频监控系统技术规范书9、《安全防范工程程序与要求》GA/T75-9410、《入侵报警系统技术要求》GA/T368—200111、《电气装置安装工程施工及验收规范》GBJ232-90、9212、《民用建筑电气设计规范》JGJ/T16-9213、《信息技术设备（包括电气事务设备）的安全》GB4943-9514、《安全技术防范规范工程技术规范》GB/T75-9415、《建筑与建筑群综合布线系统工程设计规范》GB/T50311-200016、其它有关现行国家标准、行业标准及地方标准4.功能和要求4.1 基本要求4.1.1 百子洲风场区域监控点在国电优能宿松有限公司二期百子洲风电场25台风机机舱内安装广角云台半球摄像机并在机舱内配置可远端控制的补光灯源（即#310、#311集电线路沿线各风机约75m高度处）；在12个选定的室外风机箱变7.5m平台分别立杆安装一台室外网络高清一体化球型摄像机（此数量为暂定），用于监控风机工作状况及周边设备。
此区域主干传输线路采用已建成的光缆线路，为OPGW光缆（光纤复合架空地线），线缆沿#310、#311集电线路敷设，分别为16芯以上单模光纤，线路已基本组成通讯环网。
考虑到光缆芯线数量限制，本工程可使用其中4芯，采用TCP/IP网络组网，为全千兆网络，各监控点采用级联方式接入核心交换，投标方应根据实际光纤线路情况采用稳定可靠的网络交换设备进行组网。
4.1.2 生产办公区域监控点在生产办公区域围墙东北角、消防泵房升压站侧各立杆安装一台（共2台）室外网络高清一体化红外球型摄像机；在办公楼大门门厅安装1台网络高清一体化球型摄像机、食堂侧楼梯入口安装1台高清网络筒型摄像机。
此区域需根据实际情况进行网络布线，并接入核心交换。
4.1.3 公司大门夜间来车照明在公司大门处增设夜间感应照明灯源系统，在设定的时间内，当有车辆进入大门前感应区域时，感应系统打开照明灯，车辆离开感应区域后自动关闭。
投标方进行系统设计，要求稳定可靠灵敏。
4.1.4 运行控制室监控终端为提高监控终端画面清晰度及流畅性，满足24小时不间断显示的要求，本期拟在控制室配置一台55英寸以上的工业级液晶监视器，采用解码器输出方式进行画面监控。
同时将控制室监控终端电脑进行升级，以提高终端电脑的监控性能。
4.1.5 组网配置一台高性能的三层核心交换机，含光口业务板卡。
将一期及本项目监控系统网络、公司办公网络接入该核心交换机，通过VLAN进行管理。
配置一台防火墙，并进行网络布线，用于接入公司2路外网线路。
投标方应根据现在监控系统平台情况，统一设计提供一套完整的网络传输、存储、监视、管理等软硬件视频监控系统解决方案，并负责安装、调试和投运。
设计系统方案时应充分考虑网络设备选型、组网方式对信号延时产生的影响。
视频信号传输延时不得高于500ms，控制信号延时不得高于200ms。
整个系统基本网络拓扑示意图如下（投标方应进行优化设计）：4国电宿松优能风电有限公司一期风机视频监控系统技术规范书4.1.6 视频存储配置1台NVR，接入现有海康威视管理平台。
本工程视频存储容量应满足可对每个监控点进行30天的视频录像要求，录像的画面质量达到720p（码流大小为2046Kbps），并留有一定的余量。
4.1.7 更换升压站视频监控系统部分摄像头更换升压站内西北角故障摄像机1台，并接入升压站模拟视频监控系统，需保证系统兼容性。
该摄像机为枪机加防护罩带云台。
4.1.8 电源系统供电由招标方提供，电源点后应安装空气开关，空气开关容量应满足电力系统分级配置要求。
风机区域电源及空气开关安装位置由招标方提供，办公区域监控点室外立杆安装时应配置不锈钢开关箱。
设备交流电源为AC220V，50Hz，设备对瞬间过电压具有保护措施，在交流180～250V范围内设备各项性能和技术指标满足系统要求。
4.1.9该视频监控系统软硬件平台应良好可靠，具备自诊断功能。
系统设备的平均无故障工作时间MTBF>10000小时。
4.1.10 所有监控点的具体安装位置及安装方法投标方可根据自己的业绩、经验及现场情况进行调整，但应满足招标方的要求。
4.1.11 投标方提供的所有设备、线缆及辅材等性能及数量应满足招标方对本工程的要求，如施工时发现性能无法满足要求或数量短缺，投标方应及时补足，但供货清单中辅材类项目应免费补足。
4.1.12 前端摄像机与网络级联交换设备的连接采用六类非屏蔽双绞线，如因传输距离或电磁干扰等原因导致信号传输失真或延时过大，投标方应调整为光纤连接的方式。
4.1.13 本工程各类设备的安装应充分做好防雷接地措施。
4.1.14 室外摄像机的所有安装部件应做好防腐措施。
4.2 主要设备及器材技术要求因此项目主要是在一期视频监控平台上进行监控点及存储扩容，为保证系统兼容性，主要设备如网络高清摄像机、网络存储设备等应仍采用海康威视品牌。
投标方应提供摄像机的公安部检测报告、制造厂家原厂授权函。
4.2.1球型摄像机球型摄像机均采用室外网络高清红外一体化球机，设备含安装支架、电源等。
具体技术指标要求如下：Smart功能Smart跟踪：支持手动跟踪、全景跟踪、事件跟踪等多种跟踪方式并支持多场景巡航跟踪功能。
Smart侦测：支持人脸侦测、区域入侵侦测、越界侦测、进入区域侦测、离开区域侦测、徘徊侦测、人员聚集侦测、快速移动侦测、停车侦测、物品遗留侦测、物品拿取侦测、音频异常侦测、移动侦测、视频遮挡侦测功能。
Smart图像增强：支持透雾、强光抑制、电子防抖、Smart IR防红外过曝技术。
Smart编码：支持低码率、ROI感兴趣区域增强编码、SVC自适应编码技术。
Smart报警：支持网线断、IP地址冲突、存储器满、存储器错、非法访问异常检测并联动报警的功能。
红外功能：采用高效红外阵列，低功耗，照射距离达180m。
红外灯与倍率距离匹配算法，根据倍率及距离调节红外灯亮度和角度，使图像达到理想的状态。
内置热处理装置，降低球机内腔温度，防止球机内罩起雾。
恒流电路设计，红外灯寿命达3万小时。
系统功能：最大支持1920x1080@60fps实时画面输出，清晰度不小于1000TVL。
具有200万像素1/2.8"Progressive Scan CMOS传感器，在任何速度下图像无抖动。
支持标准的API开发接口，支持海康SDK、ONVIF、CGI、PSIA、GB/T28181和E家协议接入。
支持RS-485控制下对HIKVISION、Pelco-P/D协议的自动识别。
支持断电状态记忆功能，上电后自动回到断电前的云台和镜头状态。
防雷、防浪涌、防突波，IP66防护等级。
6国电宿松优能风电有限公司一期风机视频监控系统技术规范书机芯功能：30倍光学变倍，16倍数字变倍。
支持自动光圈、自动聚焦、自动白平衡、背光补偿、宽动态、3D数字降噪。
支持区域曝光、区域聚焦功能。
支持超低照度，0.02Lux/F1.6(彩色),0.002Lux/F1.6(黑白) ,0 Lux with IR。
支持隐私遮蔽，多区域可设。
网络功能：支持以太网控制，同时支持模拟输出。
支持三码流技术，每路码流可独立配置分辨率及帧率。
支持H.265/H.264/MJPEG视频压缩算法，支持多级别视频质量配置。
