铅笔硬度实验操作指导书
铅笔硬度计操作指导 书
6.5测量：将待测物放在坚固的平面上，手持硬度计，保持压足平等于待测物，平稳地将压针垂直地压入待测物，不能有任何振动，当硬度计压足底面刚好与试样表面完全稳定接触时，在1秒内读数，此时硬度计屏幕显示值即为待测物硬度值；
6.7.3员工操作时应佩带静电环。
7.0维护与保养
7.1品管部IQC：每日进行仪器的点检与清洁。
文件编号
版本
A
编写人员
版序
00
铅笔硬度计操作指导书
审核
编写日期
7.2仪器的校准：
7.2.1零点校准：开机后，硬度计处于工作状态，压针此时伸出长度最大，屏幕硬度值应显示零；
7.2.2非零点校准：将硬度计压足底面与平整的玻璃板完全接触，使压针伸出长度为零，此时屏幕硬度值显示应为100；校准时为保护硬度计压针的针尖，应严格避免压针与玻璃板强力接触和冲击，否则易将硬度计压针损坏，使便度计无法正常工作。
文件编号
版本
A
编写人员
版序
00
铅笔硬度计操作指导书
审核
编写日期
1.0目的
确保试验时对铅笔硬度计的正确操作及检验的顺利进行。
2.0适用范围
适用于本公司所有需铅笔硬度测试的元件。
3.0参考文件
《IQC检验程序》
《来料质量检验规范》
4.0定义
无
5.0责任
品管部IQC：负责仪器的操作与保养
6F”，显示屏首先显示“0”，数秒后，显示数值变为“00.0”，此时硬度计测量程序开始工作；

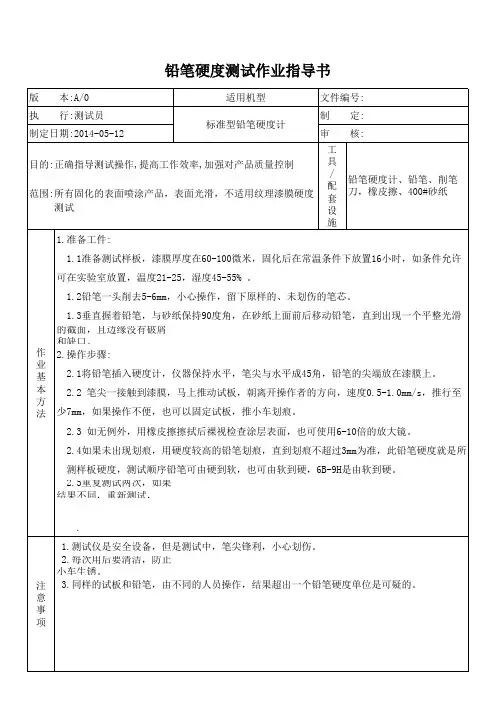

铅笔硬度测试作业指导书
铅笔硬度计、铅笔、削笔 刀，橡皮擦、400#砂纸
1.1准备测试样板，漆膜厚度在60-100微米，固化后在常温条件下放置16小时，如条件允许 可在实验室放置，温度21-25，湿度45-55% 。 1.2铅笔一头削去5-6mm，小心操作，留下原样的、未划伤的笔芯。 1.3垂直握着铅笔，与砂纸保持90度角，在砂纸上面前后移动铅笔，直到出现一个平整光滑 的截面，且边缘没有破屑和缺口。 作 业 基 本 方 法 2.操作步骤: 2.1将铅笔插入硬度计，仪器保持水平，笔尖与水平成45角，铅笔的尖端放在漆膜上。 2.2 笔尖一接触到漆膜，马上推动试板，朝离开操作者的方向，速度0.5-1.0mm/s，推行至 少7mm，如果操作不便，也可以固定试板，推小车划痕。 2.3 如无例外，用橡皮擦擦拭后裸视检查涂层表面，也可使用6-10倍的放大镜。 2.4如果未出现划痕，用硬度较高的铅笔划痕，直到划痕不超过3mm为准，此铅笔硬度就是所 测样板硬度，测试顺序铅笔可由硬到软，也可由软到硬，6B-9H是由软到硬。 2.5重复测试两次，如果结果不同，重新测试，
. 1.测试仪是安全设备，但是测试中，笔尖锋利，小心划伤。 2.每次用后要清洁，防止小车生锈。 注 意 事 项 3.同样的试板和铅笔，由不同的人员操作，结果超出一个铅笔硬度单位是可疑的。
铅笔硬度测试作业指导书
版 执 本:A/0 行:测Байду номын сангаас员 适用机型 标准型铅笔硬度计 文件编号: 制 审 工 具 / 配 套 设 施 定: 核:
制定日期:2014-05-12
目的:正确指导测试操作,提高工作效率,加强对产品质量控制 范围:所有固化的表面喷涂产品，表面光滑，不适用纹理漆膜硬度 测试 1.准备工件:
ASTM_D3363铅笔硬度测试[1]
![ASTM_D3363铅笔硬度测试[1]](https://img.taocdn.com/s3/m/e2533e0caaea998fcc220eb8.png)
第1篇随着我国城市化进程的加快，城市供暖需求日益增长。
为提升供热保障能力，保障民生福祉，临夏市城区集中供热改造工程一期项目稳步推进，其中锅炉改造工程作为关键环节，正发挥着至关重要的作用。
临夏市城区集中供热改造工程一期项目，旨在提升城区集中供热保障能力，满足城市建设发展的需求。
在项目建设过程中，锅炉改造工程作为核心环节，备受关注。
目前，1号及2号热源厂施工部分已全部完成，5号热源厂施工部分进入收尾阶段。
在5号热源厂项目现场，工人们正各司其职，进行土建施工、设施设备安装等工作，全力有序加紧推进项目工程。
该项目副经理王磊介绍，此次5号热源厂项目建设主要包括燃烧系统、脱硫系统、脱硝系统、水处理系统、换热系统、除尘卸灰系统、点火系统、冷却系统等内容。
其中，新建1台29兆瓦和1台58兆瓦煤粉锅炉及配套工艺环保设施，新建锅炉房、脱硝用房、消防用房及其它附属用房5308.06平方米，新建一级管网3.65km。
锅炉改造工程不仅提高了供热能力，还注重环保和节能。
在施工过程中，项目方严格遵循国家环保政策，采用先进的环保型工艺，确保供热过程中减少污染物排放，助力蓝天白云保卫战。
此外，临夏市南区热源厂建设项目也正在有序推进。
该项目总投资68132.36万元，建设规模及内容为：新建热源厂一座，近期将建设2台116MW循环液化床锅炉，同时建设配套附属设施，供热面积为400万平方米。
远期预留3台116MW循环流化床锅炉及配套附属设施建设位置，最终理论供热面积可达1000万平方米。
此外，还将于近期配套新建一级供热管网215.258公里及一座隔压泵站。
南区热源厂建设项目建成后，将进一步提升临夏市城区供热能力。
同时，项目采用的环保型工艺供暖方式，对保护生态环境、建设环保节能型社会起到了积极作用，助推该市经济社会高质量发展。
近日，临夏市南区热源厂1号锅炉正式点火烘炉，标志着南区热源厂项目取得了显著成效，将进入投产前的各项冲刺准备阶段。
铅笔硬度作业指导书
作
色样品用白色记号笔
300mm~350mm左右
步
骤
步 骤 ⑨
注意事项：
制作:
审核:
核准:
No.
修改时间 修改内容 版本
修改人
1
变
更
2
记 录
3
4
5
表பைடு நூலகம்编 号：
设备名称
步 骤 ①
铅笔硬度
设备型号
实 验 室 设 备 操 作 指 导 书(SOP)
版次
步
步
骤
骤
②
③
文件编码
步 骤 ④
1.先确认测试SPC,再选择对应硬度的铅笔， 铅笔露出长度约5~6mm
2.用#400或更细的沙纸将铅笔磨平
3.铅笔固定在750g测试仪上,调整高度铅笔笔尖露 4.小心的把测试仪放在待测样品表面,要确保测试 出约5mm （根据测试要求选择不同的重量） 仪尽量平齐
步
步
步
步
骤
骤
骤
骤
⑤
⑥
⑦
⑧
设
6.分别在待测品上画三条线，每条最短3cm,每次 7.判定样品前用软橡皮清除铅笔残留,也可以用软
备
5.用拇指和食指握住测试仪的轮子，缓慢向前推 测试旋转120°需重新准备新笔头,用记号笔标注每 布IPA轻轻擦拭,注意不能擦花表面影响判定结
操
动
条线的铅笔等级,浅色样品用黑色记号笔标记; 深 果，使用D65灯光检查外观，目视距离
铅笔硬度计作业指导书
数据审核与修正
数据审核
对测量数据进行审核，检查数据是否合理 、准确。如发现异常数据或错误，需重新 进行测量和校准。
数据修正
根据实际情况，对测量数据进行修正，以 消除误差和偏差。常见的修正方法包括线 性回归分析和差值法。
不合格品处理和纠正措施
不合格品处理
对于不合格的测量样品，需进行标识、隔离 和报废处理，避免混淆和误用。
纠正措施
针对不合格品产生的原因，采取相应的纠正 措施，防止问题再次发生。这可能包括改进
生产工艺、加强原材料控制等措施。
05
安全与环保
危险源识别与防护措施
危险源识别
在操作铅笔硬度计时，可能存在机械伤害、电气伤害等 危险源。
防护措施
为防止机械伤害，操作者应佩戴安全眼镜、手套等防护 用品；为防止电气伤害，应确保电源线完好无损，避免 使用损坏的电源线。
04
质量控制
试验误差分析
仪器误差
由于仪器本身的精度限制，可 能导致测量结果存在误差。为 减小仪器误差，需对铅笔硬度 计进行定期校准，确保仪器处
于良好状态。
操作误差
操作人员的技术水平和经验可 能影响测量结果。为减小操作 误差，需对操作人员进行专业 培训，确保其熟练掌握操作流
程和注意事项。
环境误差
环境温度、湿度和气压等条件 的变化可能对测量结果产生影 响。为减小环境误差，需在恒 温、恒湿和相对稳定的环境条
限制
由于人为操作和环境条件等因素可能影响测量结果，本指导 书不能完全消除误差，仅供参考。
02
作业准备
人员要求
专业操作人员
确保操作人员具备相关技能和知识，熟悉操作流程和安全规范。
培训与资质

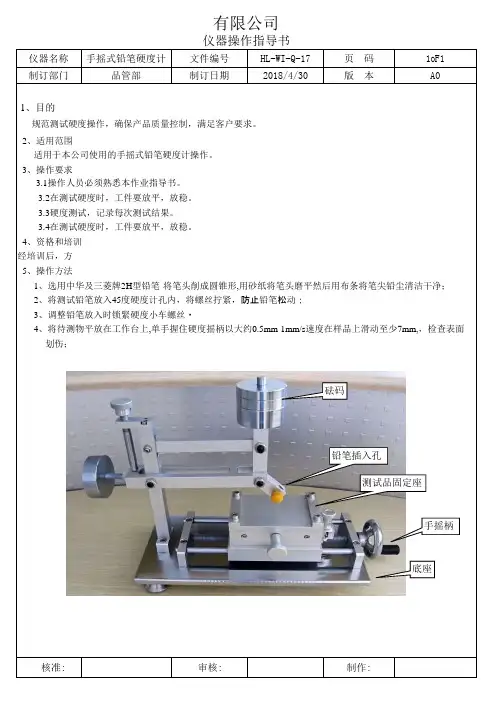

手摇式铅笔硬度计作业指导书HL-WI-Q-17
