变电所综合自动化总复习试题与答案
变电站综合自动化复习题
变电站综合自动化复习题一、选择题1. 变电站综合自动化系统的主要功能是：A. 实现对变电站设备的监控和控制B. 提供电力系统运行状态的监测和分析C. 实现变电站设备的自动化操作D. 所有选项都正确2. 变电站综合自动化系统中，下列哪项不属于典型的监控对象？A. 变压器B. 断路器C. 电缆D. 发电机3. 变电站综合自动化系统中，通信网络主要用于：A. 实现设备之间的数据传输B. 远程监视和控制C. 实现对变电站设备的自动化操作D. 所有选项都正确4. 变电站综合自动化系统中，通信网络常用的传输介质包括：A. 光纤B. 电缆C. 无线通信D. 所有选项都正确5. 变电站综合自动化系统中，对设备状态进行监测的传感器主要包括：A. 温度传感器B. 压力传感器C. 湿度传感器D. 所有选项都正确二、判断题1. 变电站综合自动化系统可以实现对变电站设备的远程监视和控制。
正确 / 错误2. 变电站综合自动化系统中，通信网络的可靠性对系统的运行至关重要。
正确 / 错误3. 变电站综合自动化系统中，传感器的作用是收集设备的运行数据。
正确 / 错误4. 变电站综合自动化系统中，计算机是系统的核心控制设备。
正确 / 错误5. 变电站综合自动化系统中，数据存储和处理主要依靠云计算技术。
正确 / 错误三、简答题1. 请简要介绍变电站综合自动化系统的基本组成部分。
变电站综合自动化系统的基本组成部分包括监控子系统、控制子系统、通信子系统和人机界面。
监控子系统用于实时监测变电站设备的运行状态，包括各种传感器和监测设备。
控制子系统用于对变电站设备进行远程控制和自动化操作，包括断路器、开关和遥控设备等。
通信子系统用于实现设备之间的数据传输和远程监视控制，包括通信网络和传输介质。
人机界面用于操作和管理整个系统，包括计算机、显示器和控制面板等。
2. 请简要描述变电站综合自动化系统的工作原理。
变电站综合自动化系统的工作原理是通过传感器收集变电站设备的运行数据，然后将数据传输到监控子系统进行实时监测和分析。
变电站综合自动化复习题
变电站综合自动化复习题一、简介变电站综合自动化是指通过自动化技术和设备，对变电站的运行、监控、控制和保护等工作进行全面自动化管理。
它能够提高变电站的安全性、可靠性和经济性，减少人为操作错误带来的风险，提高运行效率和管理水平。
二、自动化设备与系统1. 主变压器监测系统主变压器是变电站的核心设备之一，其监测系统能够实时监测主变压器的温度、湿度、油位、气体等参数，以及变压器的运行状态和故障信息。
通过监测系统，可以及时发现并处理主变压器的异常情况，保证变电站的正常运行。
2. 继电保护装置继电保护装置是变电站的重要组成部分，用于检测和保护变电站的电气设备，如变压器、电缆、开关等。
继电保护装置能够对电气设备的电流、电压、频率等参数进行监测，并在发生故障时及时切除故障电路，保护设备的安全运行。
3. 远动装置远动装置是变电站的远程控制设备，通过远程信号传输和控制，实现对变电站设备的远程操作和监控。
远动装置可以实现对开关、刀闸、断路器等设备的远程控制，提高操作的便捷性和安全性。
4. 通信系统通信系统是变电站综合自动化的重要组成部分，用于实现各个设备之间的信息传输和交互。
通信系统可以采用有线或无线通信方式，如光纤通信、无线电通信等。
通过通信系统，各个设备之间可以实现数据的共享和交换，实现变电站的全面自动化管理。
三、综合自动化系统的优势1. 提高安全性和可靠性综合自动化系统可以实时监测和控制变电站设备的运行状态，及时发现并处理故障，提高变电站的安全性和可靠性。
同时，系统还可以实现对设备的智能保护，避免因操作错误或人为因素导致的事故发生。
2. 提高运行效率和管理水平综合自动化系统通过自动化技术的应用，可以实现变电站设备的远程控制和监测，提高运行效率和管理水平。
操作人员可以通过系统对设备进行远程操作和监控，减少人为操作错误和时间成本，提高工作效率。
3. 降低运维成本综合自动化系统的应用可以减少人工巡检和维护的工作量，降低运维成本。
变电站综合自动化复习题
变电站综合自动化复习题一、简答题1. 请简要解释什么是变电站综合自动化系统。
变电站综合自动化系统是指利用现代自动化技术和通信技术，对变电站的监控、控制、保护、测量和通信等功能进行集成和自动化管理的系统。
它通过各种传感器、执行器和控制装置，实现对变电站设备的实时监测、远程控制和智能化管理，提高变电站的运行效率、可靠性和安全性。
2. 请列举变电站综合自动化系统的主要组成部份。
变电站综合自动化系统主要包括以下组成部份：- 监控系统：用于实时监测变电站设备的运行状态，包括各种传感器、监测装置和数据采集系统。
- 控制系统：用于远程控制变电站设备的操作，包括开关控制、调节控制和保护控制等功能。
- 保护系统：用于对变电站设备进行保护，包括电流保护、电压保护、频率保护和差动保护等功能。
- 测量系统：用于对变电站电气参数进行测量和记录，包括电能计量、电压测量和电流测量等功能。
- 通信系统：用于变电站内部各个子系统之间的数据传输和远程监控，包括以太网、光纤通信和无线通信等技术。
3. 请解释什么是变电站综合自动化系统的远动功能。
变电站综合自动化系统的远动功能是指通过远程控制中心对变电站设备进行远程操作和控制的能力。
通过远动功能，运维人员可以在中心控制室对变电站的开关、断路器、隔离开关等设备进行远程操作，实现对变电站的远程控制和管理。
远动功能可以大大提高运维人员的工作效率和安全性，避免了人工操作中的误操作和风险。
4. 请简要介绍变电站综合自动化系统的优势和应用。
变电站综合自动化系统具有以下优势：- 提高运行效率：自动化系统可以实时监测和控制变电站设备，提高运行效率和响应速度。
- 提高运行可靠性：自动化系统可以对变电站设备进行保护和故障检测，提高运行可靠性和安全性。
- 减少人工成本：自动化系统可以代替部份人工操作，减少人力资源的投入和成本。
- 实现远程监控：自动化系统可以通过通信网络实现对变电站的远程监控和管理，方便运维人员的工作。
变电站综合自动化复习题
变电站综合自动化复习题一、简答题1. 什么是变电站综合自动化系统？变电站综合自动化系统是指利用计算机技术、通信技术、自动控制技术等手段，对变电站的监测、控制、保护、测量等功能进行集成和自动化管理的系统。
2. 变电站综合自动化系统的主要功能有哪些？变电站综合自动化系统的主要功能包括：实时监测和数据采集、远程控制和操作、故障检测和保护、数据存储和分析、报警和事件记录等。
3. 变电站综合自动化系统的基本组成有哪些？变电站综合自动化系统的基本组成包括：监测与控制单元、通信网络、数据采集单元、远动控制单元、保护与自动化设备、数据处理与管理单元等。
4. 变电站综合自动化系统中的监测与控制单元的作用是什么？监测与控制单元负责对变电站的各种参数进行实时监测和采集，包括电压、电流、功率、温度等，同时可以对设备进行远程操作和控制。
5. 变电站综合自动化系统中的通信网络的作用是什么？通信网络负责将变电站内各个子系统连接起来，实现数据的传输和通信，包括局域网、广域网、无线通信等。
6. 变电站综合自动化系统中的数据采集单元的作用是什么？数据采集单元负责对变电站内各种数据进行采集和传输，将采集到的数据发送到数据处理与管理单元进行处理和分析。
7. 变电站综合自动化系统中的远动控制单元的作用是什么？远动控制单元负责对变电站内的设备进行远程控制和操作，可以实现对开关、刀闸、隔离开关等设备的远程操作。
8. 变电站综合自动化系统中的保护与自动化设备的作用是什么？保护与自动化设备负责对变电站内的设备和电路进行保护和自动化控制，包括差动保护、过电流保护、接地保护等。
9. 变电站综合自动化系统中的数据处理与管理单元的作用是什么？数据处理与管理单元负责对采集到的数据进行处理、存储和分析，同时提供数据查询、报表生成、故障诊断等功能。
10. 变电站综合自动化系统的优势有哪些？变电站综合自动化系统的优势包括：提高运行效率和可靠性、减少人工操作和维护成本、提供实时监测和报警功能、提供数据分析和故障诊断等。
变电站综合自动化复习题
简答题坚强智能电网的内涵：以坚强网架为基础，以信息通信平台为支撑，以智能控制为手段，包括电力系统的发电、输电、变电、配电、用电和调度各个环节，覆盖所有电压等级，实现"电力流、信息流、业务流"的高度一体化融合，是坚强可靠、经济高效、清洁环保、透明开放、友好互动的现代化电网。
发展坚强智能电网的目标是加快建设以特高压电网为骨干网架，各级电网协调发展，具有信息化、数字化、自动化、互动化特征的统一的坚强智能电网。
中国坚强智能电网的发展思路：从中国国情出发，以社会用户服务需求为导向，以先进信息、通信和控制技术为手段，以满足经济社会可持续发展为目标，以坚强网架为基础，以信息平台为支撑，实现“电力流、信息流、业务流”的高度一体化融合，构建贯穿发电、线路、变电、配电、用电服务和调度全部环节和全电压等级的电网可持续发展体系。
数字化过程是一个逐步深入的过程传统变电站－综合自动化站－数字化变电站数字化是智能化的手段、智能化是数字化的目的智能变电站定义：采用先进、可靠、集成、低碳、环保的智能设备，以全站信息数字化、通信平台网络化、信息共享标准化为基本要求，自动完成信息采集、测量、控制、保护、计量和监测等基本功能，并可根据需要支持电网实时自动控制、智能调节、在线分析决策、协同互动等高级功能的变电站。
智能变电站的概念是随着智能电网概念的提出而一并提出的，智能变电站与智能电网密切相关，是作为智能电网的变电一环出现的，可以讲是智能电网的一个最重要、最关键的“终端”，承担为智能电网提供数据和控制对象的功能。
智能变电站实现了一系列的高级应用功能，因此对站内设备提出了更高的要求，比如一次设备智能化、一体化系统平台等等。
同时由于需要大量信息需要交换，因此，智能变电站需要数字化的通信平台。
变电站综合自动化的含义：将变电站的二次设备（包括测量仪表、信号系统、继电保护、自动装置和远动装置等）经过功能的重新组合和优化设计，利用先进的计算机技术、现代电子技术、信号处理技术和通信技术、实现对全变电站的主要设备和输、配电线路的自动监视、测量、自动控制和微机保护，以及与调度通信等综合性的自动化功能。
变电站综合自动化复习题

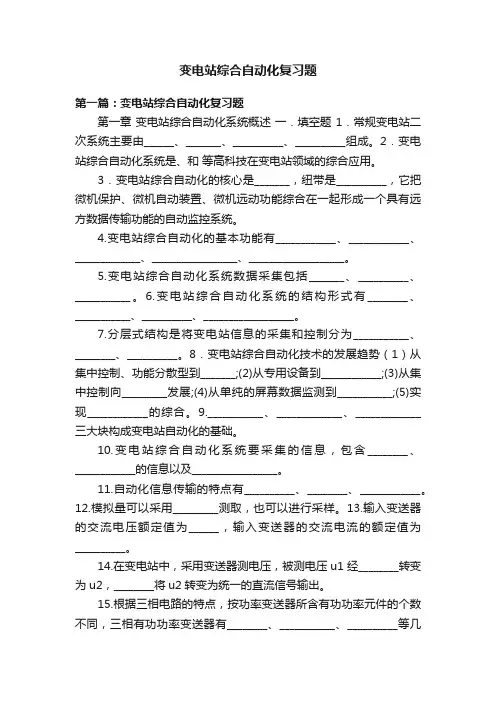

变电站综合自动化复习题第一篇：变电站综合自动化复习题第一章变电站综合自动化系统概述一．填空题 1．常规变电站二次系统主要由______、_______、__________、__________组成。
2．变电站综合自动化系统是、和等高科技在变电站领域的综合应用。
3．变电站综合自动化的核心是_______，纽带是__________，它把微机保护、微机自动装置、微机远动功能综合在一起形成一个具有远方数据传输功能的自动监控系统。
4.变电站综合自动化的基本功能有____________、____________、_____________、_________________、___________________。
5.变电站综合自动化系统数据采集包括_______、__________、___________。
6.变电站综合自动化系统的结构形式有________、___________、__________、__________________。
7.分层式结构是将变电站信息的采集和控制分为___________、________、__________。
8．变电站综合自动化技术的发展趋势（1）从集中控制、功能分散型到_______;(2)从专用设备到____________;(3)从集中控制向_________发展;(4)从单纯的屏幕数据监测到___________;(5)实现____________的综合。
9.___________、_____________、_____________三大块构成变电站自动化的基础。
10.变电站综合自动化系统要采集的信息，包含________、____________的信息以及_________________。
11.自动化信息传输的特点有__________、________、____________。
12.模拟量可以采用_________测取，也可以进行采样。
13.输入变送器的交流电压额定值为______，输入变送器的交流电流的额定值为__________。
变电站综合自动化复习题
变电站综合自动化复习题一、简答题1. 什么是变电站综合自动化系统？变电站综合自动化系统是指利用先进的计算机技术、通信技术和控制技术，对变电站的监控、保护、测量、控制等功能进行集成和自动化管理的系统。
它通过实时监测和控制变电站的各种设备，提高了变电站的运行效率和可靠性。
2. 变电站综合自动化系统的主要功能有哪些？变电站综合自动化系统的主要功能包括：- 监控功能：实时监测变电站的设备状态、运行参数等信息。
- 保护功能：对变电站的设备进行故障检测和保护，保证设备的安全运行。
- 测量功能：对变电站的电气参数进行实时测量和监测。
- 控制功能：对变电站的设备进行远程控制和操作。
- 通信功能：实现变电站内部和外部的数据传输和通信。
- 数据存储和处理功能：对变电站的数据进行存储和处理，生成报表和统计分析结果。
3. 变电站综合自动化系统的组成部分有哪些？变电站综合自动化系统主要由以下几个组成部分构成：- 电气设备：包括变压器、断路器、隔离开关等各种变电设备。
- 监控系统：用于实时监测和显示变电站的设备状态和运行参数。
- 保护系统：用于对变电站的设备进行故障检测和保护。
- 测量系统：用于对变电站的电气参数进行实时测量和监测。
- 控制系统：用于对变电站的设备进行远程控制和操作。
- 通信系统：用于实现变电站内部和外部的数据传输和通信。
- 数据存储和处理系统：用于对变电站的数据进行存储和处理。
4. 变电站综合自动化系统的优势有哪些？变电站综合自动化系统的优势包括：- 提高运行效率：通过自动化控制和监测，减少了人工操作和监测的工作量，提高了运行效率。
- 提高运行可靠性：自动化系统可以实时监测设备状态，及时发现故障并采取措施，提高了设备的可靠性。
- 降低人为错误：自动化系统可以减少人为操作的错误，提高了操作的准确性和稳定性。
- 提高安全性：自动化系统可以对设备进行故障检测和保护，提高了变电站的安全性。
- 便于管理和维护：自动化系统可以对设备进行远程控制和操作，方便了管理和维护工作。
变电站综合自动化复习题
变电站综合自动化复习题一、简答题1. 什么是变电站综合自动化系统？变电站综合自动化系统是指利用计算机技术、通信技术、控制技术等手段，对变电站的监控、保护、自动化控制、通信等功能进行集成和实现的系统。
它通过采集、处理和传输变电站各种设备的运行状态和参数信息，实现对变电站的远程监控、操作和管理。
2. 变电站综合自动化系统的主要功能有哪些？变电站综合自动化系统的主要功能包括：- 监控功能：实时监测变电站各种设备的运行状态和参数，包括电压、电流、温度等。
- 保护功能：对变电站的设备进行保护，如过电流保护、过电压保护、短路保护等。
- 自动化控制功能：对变电站的设备进行自动控制，如开关操作、调节设备的运行参数等。
- 通信功能：与上级电网调度中心进行数据通信，实现对变电站的远程监控和控制。
- 数据管理功能：对采集到的数据进行存储、管理和分析，为运维人员提供决策支持。
3. 变电站综合自动化系统的组成部分有哪些？变电站综合自动化系统主要由以下组成部分构成：- 采集装置：负责采集变电站各种设备的运行状态和参数信息。
- 控制装置：负责对采集到的数据进行处理和控制，实现对变电站设备的自动化控制。
- 通信装置：负责与上级电网调度中心进行数据通信，实现远程监控和控制。
- 人机界面：提供给运维人员进行操作和监控的界面，如监视屏、操作面板等。
- 数据管理系统：负责对采集到的数据进行存储、管理和分析，为运维人员提供决策支持。
二、计算题1. 变电站的额定容量为100MVA，负载率为80%，求变电站的负荷功率。
负载率 = 负荷功率 / 额定容量，可得负荷功率 = 负载率 * 额定容量。
负载率 = 80% = 0.8，额定容量 = 100MVA。
负荷功率 = 0.8 * 100MVA = 80MVA。
2. 变电站综合自动化系统采集到的电流数据如下：I1 = 100A，I2 = 150A，I3 = 200A，求三相电流的平均值。
三相电流的平均值 = (I1 + I2 + I3) / 3。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变电所综合自动化总复习试题一、填空题1、常规变电所的二次系统主要由继电保护、当地监控、远动装置、滤波装置所组成。
2、变电所综合自动化应能全面代替常规的二次设备。
3、变电所微机保护的软、硬件装置既要与监控系统相互对立,又有相互协调。
4、变电所综合自动化是自动化技术、计算机技术和通信技术等高科技在变电所领域的综合应用。
5、变电所综合自动化系统中的微机继电保护主要包括接触网线路保护、牵引变压器保护、母线保护、电容器保护、小电流接地系统自动选线、自动重合闸。
6、一个变电所综合自动化系统中各个子系统（如微机保护）的典型硬件结构主要包括：模拟量输入/输出回路、微型机系统、开关量输入/输出回路、人机对话接口回路、通信回路、电源。
7、人机对话接口回路。
主要包括打印、显示、键盘及信号灯、音响或语言告警，主要功能用于人机对话。
8、牵引变电所综合自动化系统中的微机继电保护主要包括接触网线路保护、牵引变压器保护、母线保护、电容器保护、自动重合闸。
9、变压器过负荷保护一般取两相电流。
Ⅰ段用于发警告信号，Ⅱ段用于启动断路器跳闸。
10、根据继电器动作电流整定原则和继电保护装置动作时限的不同，过电流保护可分为定时限过流保护、带时限电流速断保护，把它们组成一套电流保护装置称为两段式电流保护。
11、为了补充牵引系统无功功率的不足，提高功率因数，改善供电质量，在各个变电所广泛采用无功补偿并联电容器组。
12、对于瞬时自消性故障，利用重合闸避免不必要的停电。
13、微机保护的一大特色当是利用基本相同的硬件结构和电路。
通过不同的软件原理完成不同的功能。
14、在变电所综合自动化系统中，数据通信是一个重要环节。
15、微机保护子系统的功能应包括全变电站主要设备和输电线路的全套保护。
16、变电站的数据包括模拟量、开关量和电能量。
17、电力系统的电压、无功综合控制的方式有集中控制、分散控制和关联分散控制。
18、变电站通信网络的要求都有快速的实时响应能力，很高的可靠性，优良的电磁兼容性能，分层式结构。
19、数据通信系统的工作方式有单工通信，半双工通信和全双工通信。
20、差模干扰是串联于信号源回路中的干扰，主要由长线路传输的互感耦合所致。
21、常规变电站的二次系统主要包括继电保护，故障录破，当地监控和远动四个部分。
22、直流采样是指将交流电压、电流等信号经变送器转换为适合于A/D转换器输入电平的直流信号。
23、交流采样是指输入给A/D转换器的是与变电站的电压、电流成比例关系的交流电压信号。
24、变电站综合自动化系统利用当代计算机的技术和通信技术，提供了先进技术的设备，改变了传统的二次设备模式，信息共享，简化了系统，减少了连接电缆，减少占地面积，降低造价，改变了变电站的面貌。
25、系统的频率下降，使发电厂的厂用机械出力大为下降，结果必然影响发电设备的正常工作，使发电机的有功出力减少，导致系统频率的进一步降低。
26、系统正常运行时，备用电源不工作的称明备用。
系统正常运行时，备用电源也投入运行的，称为暗备用。
27、交流采样法，是直接对经过装置内部小TA，小TV转换后形成的交流电压信号进行采样，保持和A/D转换，然后在软件中通过各种算法计算出所需电量。
28、网络的拓扑结构是指点对点结构、星型结构、总线结构和环形结构。
29、变电站综合自动化系统利用当代计算机的技术和通信技术，提供了先进技术的设备，改变了传统的二次设备模式，信息共享，简化了系统，减少了连接电缆，减少占地面积，降低造价，改变了变电站的面貌。
30、电网调度自动化系统是由多个子系统组成的有机整体，是一项涉及范围广，实现难度大的系统工程。
二、单项选择题1、变电站综合自动化系统与传统变电站相比，其优越性有（A ）。
A、提高供电质量、提高电压合格率。
B、降低供电质量、降低电压合格率。
C、对电力系统的运行、管理水平提高不大。
D、增加人为误操作的可能。
2、常规变电所的二次系统主要由（C ）所组成。
A、继电保护、测量仪表、指示装置、滤波装置B、信号系统、指示仪表、远动装置、滤波装置C、继电保护、当地监控、远动装置、滤波装置D、继电保护、监视监控、控制装置、滤波装置3、变电站抗电磁干扰的措施主要有（D ）A、远方集中控制、集中操作和反事故措施B、屏蔽、减少耦合、远方集中控制C、集中操作和反事故措施、减少耦合D、屏蔽、减少耦合、接地、隔离、滤波4、无人值班变电站是指无固定值班人员在（B ）的变电站。
A、调度进行日常监视与操作B、当地进行日常监视与操作C、异地进行日常监视与操作D、当地进行日常维护与监控5、微处理器就是集成在一片大规模集成电路上的（C ）。
A、CPU和控制器B、运算器和存储器C、运算器和控制器D、接口电路和控制器6、变电站综合自动化的微机系统所采集的变电站测控对象的电流、电压、有功功率、无功功率、温度等都属于（D ）。
A、数字量B、输出量C、输入量D、模拟量7、微机型系统只能对（C ）进行运算或逻辑判断，而电力系统中的电流、电压等信号均为模拟量。
A、模拟量B、电子量C、数字量D、存储量8、在自动化装置中，人机对话的主要内容有（D ）、输入数据、人工控制操作和诊断与维护等。
A、脉冲数据B、控制系统C、人机接口D、显示画面与数据9、输入/输出的传送方式分为（B ）。
A、并行和一般传送方式B、并行和串行传送方式C、串行和一般传送方式D、记录和传递传送方式10、交流采样法是直接对经过装置内部小TA，小TV转换后形成的交流电压信号进行采样，保持和A/D转换，然后在软件中通过各种（B ）。
A、算法估算出所需电量B、算法计算出所需电量C、算法统计出所需电量D、算法计量出所需电量11、变电站通信网络的要求是快速的实时响应能力，很高的可靠性，（C ）。
A、优良的电磁兼容性能，分布式结构。
B、优良的电动兼容性能，分布式结构。
C、优良的电磁兼容性能，分层式结构。
D、优良的快速兼容性能，拓补式结构。
12、数据通信的传输的方式分为并行数据通信和（D ）。
A、平衡数据传输B、操作数据传输C、接口数据传输D、串行数据传输13、数据通信系统的工作方式分为单工通信，半双工通信和（C ）。
A、数据处理通信B、调度集中通信C、全双工通信D、双工通信14、差错检测技术是指就是采用有效编码方法对咬传输信息进行编码，并按约定的规则附上若干码元（称监督码），作为信息编码的一部分，传输到接收端，接收端则按约定的规则对（A ）。
A、所收到的码进行检验B、所收到的码进行测试C、所收到的码进行实验D、所收到的码进行量测15、几种常用的监督码构成方法为（B ）。
A、奇偶校验、纵向冗余校验和循环冗余校验CRTB、奇偶校验、纵向冗余校验和循环冗余校验CRCC、奇偶校验、纵向冗余校验和循环冗余校验CLCD、奇偶校验、纵向冗余校验和循环冗余校验CTR16、差模干扰：是串联于信号源回路中的干扰，主要由（A ）。
A、长线路传输的互感耦合所致B、短线路传输的自感感耦合所致C、长线路传输的自感耦合所致D、短线路传输的互感耦合所致17、变电站馈电母线上有多余配电线路，根据这些线路所供负荷的重要程度，（B ）。
A、分为一般级和特殊级两大类B、分为基本级和特殊级两大类C、分为基本级和保护级两大类D、分为保护级和自动级两大类18、变电站防止误操作的“五防”指的是防止（C ）。
A、误合误分刀闸、带负荷切断路器、带电接地线、合断路器、断隔离开关、误入带电间隔B、分断路器、断刀闸、带电接地线、带接地线合断路器、隔离开关、带负荷操作C、误合误分断路器、带负荷切刀闸、带电接地线、带接地线合断路器、隔离开关、误入带电间隔D、空合断路器、带负荷切刀闸、带接地线空合断路器、空合隔离开关、带负荷操作19、现运行的变电站有传统的变电站部分实现微机化管理、具有一定自动化水平的变电站和（D ）几种模式。
A、全面自动化的综合自动化变电站B、全面调度化的综合自动化变电站C、全面程序化的综合自动化变电站D、全面微机化的综合自动化变电站20、.综合自动化系统操作界面主要的命令工具条按钮由报警浏览、报表管理、分类报警显示(弹出报警、事故跳闸、保护事件、断路器及隔离开关变位、模拟量越限、一般事件)、实时库参数修改、打印机、复位音响、报文监视、运行日志、曲线、人工置数列表组成。
( B )A、控制界面B、操作界面C、模拟界面D、保护界面三、问答题1.变电站综合自动化实现哪些基本功能?答:变电站自动化系统应实现的基本功能有:数据采集，运行监测和控制，继电保护，当地后备控制和紧急控制，与远方控制中心的通信。
(l)随时在线监视电网运行参数，设备运行状态;自检、自诊断设备本身的异常运行，发现变电站设备异常变化或装置内部异常时，立即自动报警并相应的闭锁出口动作，以防止事态扩大。
(2).电网出现事故时，快速采样、判断、决策，迅速隔离和消除事故，将故障限制在最小范围。
(3)完成变电站运行参数在线计算、存储、统计、分析报表，远传和保证电能质量的自动和遥控调整工作。
2.变电站微机保护子系统的功能包括哪些?答:微机保护子系统的功能应包括全变电站主要设备和输电线路的全套保护。
具体有:(l)高压输电线路的主保护和后备保护;(2)主变压器的主保护、后备保护及非电量保护;(3)无功补偿装置的保护;(4)母线保护;(5)配电线路的保护;(6)不完全接地系统的单相接地选线等。
3.集控主站对无人值班变电站监控的主要内容有哪些?答:集控主站监控的主要内容有:无人值班变电站的断路器分、合位置，隔离开关的分、合位置，主变压器挡位，主变压器三侧的有功、无功、电流，母线电压、相电压，各进出线的有功、无功、电流，主变压器温度，直流系统的有关信号，保护装置及自动装置动作信号，各种事故信号和预告信号，无人值班变电站的断路器、隔离开关、主变压器挡位的控制等。
4.什么是变电站综合自动化分级分布式微机化的系统结构?答:综合自动化系统内各子系统和各功能模块由不同配置的单片机或微型计算机组成，采用分布式结构，通过网络，总线将微机保护、数据采集、控制等各子系统连接起来，构成一个分级分布式的系统。
一个综合自动化系统可以有十几个甚至几十个微处理器同时并行工作，实现各种功能。
5.变电站综合自动化系统应满足哪些要求?答:变电站综合自动化系统应满足以下要求:(1)检测电网故障，尽快隔离故障部分;(2)采集变电站运行实时信息，对变电站运行进行监视、计量和控制;(3)采集一次设备状态数据，供维护一次设备参考;(4)当地控制和紧急控制;(5)确保通信要求。
6.变电站综合自动化系统功能设置应满足哪些要求?答:其功能设置应满足:(1)具有很高的可靠性，包括安全性和可信赖性;基本功能的实现，不依赖通信网和主计算机系统。
(2)应能进行系统控制和集中控制。
