杭电-电路分析-习题库
模拟电子电路_杭州电子科技大学2中国大学mooc课后章节答案期末考试题库2023年
模拟电子电路_杭州电子科技大学2中国大学mooc课后章节答案期末考试题库2023年1.以下电极名称哪一个不属于MOS器件?答案:基极2.在下述几种击穿现象中，哪类击穿是不可逆的？（）答案:热击穿3. NEMOSFET饱和区的工作条件为VGS Vt, VDS VGS-Vt。
答案:>,>4.分析MOS和BJT的三种基本组态结构，有明显的对应结构，其中（）和（）组态均为电流跟随器结构。
答案:CG，CB5.分析MOS和BJT的三种基本组态结构，有明显的对应结构，其中（）和（）组态均存在米勒倍增效应，因而均为窄带放大器。
答案:CS，CE6.下面对PN结单向导电性描述合理的有（）。
答案:反偏时几乎没有电流通过反偏时PN结等效为一个大电阻正向导通，反向截止7.下列关于BJT和FET的描述正确的是（）答案:BJT为流控器件，FET为压控器件BJT为双极型器件，FET为单极型器件8.共源（CS）放大器交流通路中，若引入源极电阻，关于其作用说法正确的是（）答案:控制的大小，避免因_过大产生非线性失真稳定静态工作点拓展放大器的带宽9.当环境温度升高时，PN结（）。
答案:半导体中的本征激发增强反向饱和电流增大10.与同类型、同偏置的电阻型负载差放放大器相比，有源负载差放放大器（）。
答案:采用单端输出方式，但具有类似前者双端输出时的效果，甚至性能更好差模增益大大提高单端输出时共模抑制比更高广泛用于集成电路设计中11.N型半导体带负电，P型半导体带正电答案:错误12.在画放大器直流通路时，所有电容应短路，所有电感应开路答案:错误13.限幅电路仅能利用二极管的单向导电性实现。
答案:错误14.BJT和MOSFET管在集成电路中除了作为放大管使用外，还有另外两个作用分别是电流源和有源负载答案:正确15.有源负载结构既能用于CE组态，也能用于CB和CC组态。
答案:正确。
杭州电子科技大学考研电路习题

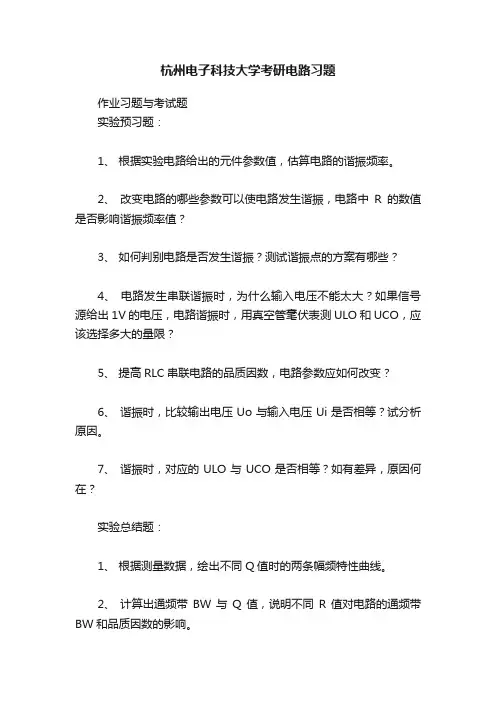

杭州电子科技大学考研电路习题作业习题与考试题实验预习题：1、根据实验电路给出的元件参数值，估算电路的谐振频率。
2、改变电路的哪些参数可以使电路发生谐振，电路中R的数值是否影响谐振频率值？3、如何判别电路是否发生谐振？测试谐振点的方案有哪些？4、电路发生串联谐振时，为什么输入电压不能太大？如果信号源给出1V的电压，电路谐振时，用真空管毫伏表测ULO和UCO，应该选择多大的量限？5、提高RLC串联电路的品质因数，电路参数应如何改变？6、谐振时，比较输出电压Uo与输入电压Ui是否相等？试分析原因。
7、谐振时，对应的ULO与UCO是否相等？如有差异，原因何在？实验总结题：1、根据测量数据，绘出不同Q值时的两条幅频特性曲线。
2、计算出通频带BW与Q值，说明不同R值对电路的通频带BW和品质因数的影响。
3、对两种不同的测量Q值的方法进行比较，分析误差原因。
4、利用电路的谐振特性，可以测量L或C的元件值。
试设计具体测量线路和测试方法，并说明原理。
考试样题：RLC串联谐振电路（ 10 ）设计一个RLC串联谐振电路，要求R=330Ω，C=自选，L=10mH，要求f0约16kHz，要求有设计过程。
自行设计数据表格，正确选择仪表，测量该电路的幅频特性，获得该电路的特征值（谐振点、通频带、品质因数等）。
注：有关特征值数据须经教师验收。
实验总结题：1、完成必要的误差分析。
2、根据实验数据，画出该电路的幅频特性曲线。
3、计算RLC谐振电路的品质因数Q和通频带BW，与理论值进行比较，说明误差原因。
4、为什么电路谐振时，电感和电容上的电压不相等？5、体会及建议。
大纲：实验教学大纲《电路分析实验》课程教学大纲课程英文译名：Experiments of electronical circuit课程编号：S0403310课内总学时：25学分：1.5开课对象：电子信息学院/信息工程学院本科生课程类别：学院定必修一、课程的任务和目的《电工电路实验》是为本校电子信息工程、电子信息科学与技术、电子科学与技术、光信息科学与技术等专业学生开设的第一门电学专业基础实验课。
杭州电子科技大学电路与模拟电子技术基础(第4版)习题解答完整版
第1章直流电路习题解答1.1 求图1.1中各元件的功率，并指出每个元件起电源作用还是负载作用。
图1.1 习题1.1电路图解 W 5.45.131=×=P （吸收）；W 5.15.032=×=P （吸收） W 15353−=×−=P （产生）；W 5154=×=P （吸收）； W 4225=×=P （吸收）;元件1、2、4和5起负载作用，元件3起电源作用。
1.2 求图1.2中的电流I 、电压U 及电压源和电流源的功率。
图1.2 习题1.2电路图解 A 2=I ；V 13335=+−=I I U电流源功率：W 2621−=⋅−=U P （产生），即电流源产生功率6W 2。
电压源功率：W 632−=⋅−=I P （产生），即电压源产生功率W 6。
1.3 求图1.3电路中的电流1I 、2I 及3I 。
图1.3 习题1.3电路图解 A 1231=−=I ;A 1322−=−=I由1R 、2R 和3R 构成的闭合面求得：A 1223=+=I I 1.4 试求图1.4所示电路的ab U 。
图1.4 习题1.4电路图解 V 8.13966518ab −=×+++×−=U 1.5 求图1.5中的I 及S U 。
图1.5 习题1.5电路图解 A 7152)32(232=×+−×+−=IV 221021425)32(22S =+−=×+−×+=I U1.6 试求图1.6中的I 、X I 、U 及X U 。
图1.6 习题1.6电路图解 A 213=−=I ；A 31X −=−−=I I ; V 155X −=⋅=I UV 253245X X −=×−−⋅=I U1.7 电路如图1.7所示：（1）求图(a)中的ab 端等效电阻；（2）求图(b)中电阻R 。
图1.7 习题1.7电路图解 (1) Ω=+=+++×+×+×+=1046418666661866666ab R (2) Ω=−−=712432383R1.8 电路如图1.8所示：（1）求图(a)中的电压S U 和U ；（2）求图(b)中V 2=U 时的电压S U 。
杭电数字电路期末试题(朱西旦)
一，选择、填空、判断（2X10分）（实际考试并没有遇到判断题）
二，基本题（5X6分）
1，用卡诺图化简逻辑函数
2，已知门电路。
写出表达式，列出真值表，说明该电路完成的功能
3，已知函数直接写出反函数及它的对偶式（不需要化简）
4，画出触发器在所示输入波形作用下的输出波形
5，分析74LS290/74LS161构成的电路，画出状态转换图，判断该电路是一个几制计数器
三，综合（5X10）
1，分析图中的时序电路，画出状态图，指明其计数器类型、模值和能否自动启动2，试用一片3-8译码器74LS138及最少与非门实现电路。
列出真值表，写出表达式，画出逻辑电路图
3，用1片8选1数据选择器74LS151及最少量与非门实现函数
4，已知函数，写出输出最小项之和的表达式，画出PROM阵列图
5，用一块74LS290/74LS161及最少量与门电路实现
小结：基本每年的题目都是这样，或许会有些小改动，每次临近期末的时候，朱老师都会在课堂上展示类似以上的考试题型，所以最后几节课一定要记得去上哦。
针对以上内容，做一些例题基本上就能应付考试了（时序电路和触发器可能需要多花些工夫）。
电路分析习题及答案
电路分析习题及答案(总8页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--21、用网孔分析法求图1电路的网孔电流，图中r=1Ω。
2、图2所示电路中的运放工作于线性区，试用叠加定理求输出电压U O 。
4V+_+_Ω0.2mA图1 图23、电路如图3所示。
已知U=，I=，求该单口网络的戴维宁等效电路。
+20V+20V（a ） (b)图34、如图4所示二端网络N 中只含有一个电阻和一个电感，其端钮电压u 及电流i 的波形如图中所示。
（1）试确定R 和L 是如何联接的 （2）求R 、L 值。
5、电路如图5所示，开关断开已经很久， t=0时开关转换，试求0 t 的电流)(t i 。
3+_图5 图66、图6所示电路，已知电压表的读数为V 1=3V ，V 2=4V 。
求电压表V 3的读数并做出相量图。
7、图7（a ）所示电路中电流1i 和2i 的波形如图7（b ）所示。
试绘出1u 和2u 的波形。
11（a ）（b ）图78、图8是电感线圈和电容器并联的电路模型。
已知R=1Ω，L=,C=μF,求电路的谐振角频率和谐振时的阻抗。
11'22'C图8 图99、图9所示N 为纯电阻对称电路（电阻参数R 11=R 22，R 12=R 21）。
当2-2’端开路时，1-1’端的输入电阻R 1=9Ω。
当1-1’端接入电压源U S 时，2-2’端接入负载R L 时，U 22’=4V ，且此时R L 获得最大功率为2W 。
求当U S =11V ，R L =3Ω时电压源输出的功率。
41、用结点分析法求图1电路的结点电压，图中r=1Ω。
2、求图2所示单口网络的戴维宁等效电路和电阻R L 可获得的最大功率。
r=2Ω2ΩI4L图1 图23、图3所示电路中的运放工作于线性区，试用叠加定理求输出电压U O 。
4、电路如图4所示，开关断开已经很久，t=0时开关转换，试求0≥t 时的电容电压)(t u C0.2mAΩ图3 图45、图5所示电路，已知电流表的读数为A 1=1A ，A 2=2A 。
电路分析基础(浙江大学)智慧树知到课后章节答案2023年下浙江大学
电路分析基础（浙江大学）智慧树知到课后章节答案2023年下浙江大学浙江大学第一章测试1.实现电能的输送和变换的电路称为____电路。
（）答案:电工2.图示电路中电流 I 的大小为：（）。
答案:4A3.两个电容C1=3μF,C2=6μF串联时，其等效电容值为_____μF（）。
答案:24.图示电路中a、b端的等效电阻Rab在开关K打开与闭合时分别为_____。
（）答案:10Ω，10Ω5.电路理论的研究对象是（）。
答案:模型化电路第二章测试1.具有n个节点，b条支路的连通图G，其独立节点数为：（）答案:n-12.受控源在叠加定理时，下列说法正确的是（）。
答案:受控源不能当独立源单独作用3.最大功率传输定理说明，当负载电阻RL等于电源内阻RS时，负载可获得最大功率，该定理成立的条件是（）。
答案:电源电压和其内阻不变，负载RL可变4.下图电路中，Is=0时，I=2A，则当Is=8A时，I为___ 安。
（）答案:85.若电流表A示数为0，则R与I的值分别为：（）答案:6Ω，2.5A第三章测试1.在交流电路中，直流电路的各种定理和分析方法，只要用____形式代替各种物理量，则直流电路的各种定理和分析方法都可适用。
（）答案:相量2.已知负载阻抗为Z=10∠60°Ω，则该负载性质为____。
（）答案:感性3.图示串联谐振电路的品质因数Q等于：____。
（）答案:104.RLC串联谐振电路品质因数Q=100，若UR=10mV，则电源电压U=____，电容两端电压UC=____。
（）答案:0.01V ; 1V5.理想变压器匝数比为N1:N2, 求ab端的等效阻抗（）答案:第四章测试1.下列说法正确的是：（）答案:正确找出非正弦周期量各次谐波的过程称为谐波分析法。
2.（）答案:24W3.在非正弦周期电路中，电磁系或者电动系仪表测量的是非正弦的________（）。
答案:有效值4.（）答案:0.775A5.下列说法正确的是：（）。
杭电电子设计题目
杭州电子科技大学第11届校电子设计竞赛题可控数字电子钟（A题）一. 任务设计并制作一个可控数字电子钟，它有一个用单片机构成的数字电子钟和LED时分指示器两部分组成，两者通过有线或无线通信方式实现同步指示，其示意图如下：数字电子钟LED时分指示器二. 基本要求（1）设计并制作一个数字电子钟，能显示年、月、日、时、分、秒；（2）设计一个用LED发光管构成的时分指示器，能实现时分的同步指示；（3）数字电子钟与时分指示器间传输距离要求在2米以上；（4）具有闹钟和整点报时功能；（5）具有断电保持功能。
三．发挥部分（1）数字电子钟与时分指示器采用无线通信方式（不允许采用现成的无线模块）；（2）无线通信距离要求在5米以上；（3）能同时显示环境温度，温度误差不超过±1℃；（4）数字电子钟部分要求用二节1.5V电池供电，其工作电流要求尽可能小；（5）其他创新四. 参考评分标准杭州电子科技大学第11届校电子设计竞赛题程控加热器（B题）一、任务设计制作一个程控加热器，能根据预定的温度--时间曲线根据加热，其示意图如下图所示。
二、基本要求//（1）能显示控制温度和实际工作温度；//（2）可用键盘设定工作温度，温控误差要求小于±2℃；//（3）温度低于30℃时，风扇停止工作，加热器开始加热；当温度高于70℃，应切断加热器，并接通风扇开始散热。
//（4）到达预定温度、上下限温度时能声光报警；//（5）自制直流电源三、发挥部分//（1）能显示风扇转速；(hall)//（2）加热功率可调；(BT151可控硅)？（3）具有程控加热功能，能按预定的加热曲线加热；//（4）温控误差要求小于±1℃(热敏电阻)（5）其他。
四. 参考评分标准杭州电子科技大学第11届校电子设计竞赛题信号发生器（C题）一．任务设计制作一个程控信号发生器，能产生幅度和频率可变的正弦波、方波、三角波和自定义波形。
示意图如下：二．基本要求（1）具有产生正弦波、方波、三角波信号的功能；（2）输出波形的频率范围为20Hz～1MHz；分四波段调节，分别为：20Hz～10KHz步进间隔10Hz，10KHz～100KHz步进间隔50Hz，100KHz～1MHz步进间隔100Hz；（3）输出波形幅度为4V；（4）能显示信号的周期、P-P值等信息；（5）波形无明显失真；三．发挥部分（1）输出波形的频率范围为20Hz～10MHz；（2）输出波形的P-P值为0—4V可调，步进0.1V，可以通过键盘直接输入频率值；（3）可以用键盘或扩展PC接口实现用户自定义波形输出；（4）具有掉电存储功能，可以储存用户设置；(5) 其它创新。
电路分析基础_浙江大学中国大学mooc课后章节答案期末考试题库2023年
电路分析基础_浙江大学中国大学mooc课后章节答案期末考试题库2023年1.在一阶电路中，通过解微分方程法求解的电路，其激励源可以是（）参考答案:其余选项均是2.RL一阶电路的零输入响应，电感电压按指数规律______，电感电流按指数规律______。
参考答案:衰减，衰减3.如果从电压源正极处引出一条导线，端点称为C，求A、C间的戴维南等效电路。
【图片】参考答案:等效电压源电压-1.5V，内阻1.5Ω4.列网孔方程时，互电阻符号取_____，而节点分析时，互电导符号______。
参考答案:流过互电阻的网孔电流方向相同取＋，反之取－恒取－5.某方波信号的周期T=5μs，则此方波的三次谐波频率为参考答案:600kHz6.关于诺顿与戴维南定理，以下说法错误的是参考答案:任何情况下戴维南等效电路都可以等效置换成诺顿等效电路7.下图中U=【图片】参考答案:52V8.图示为独立源向负载供电的电路，该负载的功率因数为【图片】参考答案:19.图中5Ω电阻消耗的功率为：【图片】参考答案:20W10.含有两个储能元件的电路是：参考答案:可能是一阶电路也可能是二阶电路11.图中若要求当负载复阻抗Z改变时，负载电流的有效值不变，则复阻抗Z1与Z2的关系为【图片】参考答案:Z1=-Z212.戴维南定理说明一个线性有源二端网络可等效为_____和内阻______连接来表示。
参考答案:等于开路电压的电压源，串联13.在应用叠加定理分析时，各个独立电源单独作用时，而其他独立电源为零，即其他电压源_____，而电流源_____。
参考答案:短路，开路14.下面哪个说法是不正确的参考答案:独立的KVL方程方程一定需要通过单连支回路来列写15.下图u=____V【图片】参考答案:216.图示电路中网孔1的网孔电流方程为：【图片】参考答案:11Im1－3Im2＝517.图示中各电压表指示有效值，则电压表V3的读数应为__________【图片】参考答案:5V18.由三个频率相同、振幅相同，但相位彼此相差______的电压源构成对称三相交流电源。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（填空题一、直流电阻电路1． 理想电压源的电流由___________________决定。
（与之联结的外电路）2．一段电路的端电压为U ，端电流为I ，在关联参考方向下，当P=UI>0时，该段电路________功率。
（吸收）3．由n 个节点，b 条支路组成的电路，共有_________个独立KCL 方程和______个独立KVL 方程。
（n-1，b-n+1）4．在电路分析中，理想运算放大器的主要特性是流入两输入端的电流为________，两个输入端的电压为_________。
（0， 同电位）5．如图电路，I=________。
2A;（-1A ）1A I6．如图电路，3A 电流源中产生的 3A功率为___________。
1A （-21W ） 4V1-7．如图电路，当R 增大时，流过R L 的 I电流将_________。
Us R R L（不变）8．如图电路，Ix =________。
＋ 63V 9 2A（1A ） － I x9．如图电路，U =__________。
＋ +U + 3U8V 6（1V ） －10．如图电路中，U=_______， + II =_______。
10V 5A 1 U？（-10V ，10A ）11．如图电路，I =_________。
`（3A ）6V 】 2 I 6 12A 3 3二、{三、 动态电路1． 电路中，电感元件可看作____短路____，电容元件可看作_____开路____。
（，）2．初始储能为0的电感，在换路瞬间可看作__________；初始储能为0的电容，在换路瞬间可看作__________。
（开路，短路）3．两个电容串联时，等效电容值_________，且电容量越大的电容所承受的电压_________。
（变小 ，越小）4．电路处于稳态后，电容可等效为__________；电路处于稳态后，电感可等效为__________。
（开路，短路）5．当电容电流为有限值时，__________不能跃变；当电感电压为有限值时，__________不能跃变。
（电容电压，电感电流）6．动态电路在没有外加电源激励时，仅由电路初始储能产生的响应，称为________。
（零输入响应）`7．RC 充电电路时间常数越大，则电路达到稳态的速度_________。
（越慢）8．RC 并联电路，与电容C 再并一电容。
电路的时间常数__________。
（变大）9．对于RL 零输入电路，若使电路的暂态过程最短，则R=_________。
（∞）10．动态电路分析中的三要素法只适用于__________。
（一阶电路）11．RLC 串联电路中，当R<2C L 时，电路呈现_________过程，即电路的响应为________响应。
（欠阻尼，震荡）12．RCL 串联电路中，当________时，电路呈现无阻尼等幅振荡。
（R=0）~四、正弦交流稳态电路1． 只有_________的正弦量方能将它们的相量画在同一复平面上。
（同频率）2．已知某一电路中的电流、电压分别为tA i 2sin 210=，tV u 2cos 25=，则电流和电压的相位差为________。
（-90°）3．某电路中的电压相量为3+j4V ，=2rad/s, 则其对应的时间函数式为_____________。
答案：+=t u 2cos(25°）V、4．正弦稳态电路中，电感上的电流_______其电压90，电容上的电流______其电压90。
（滞后，超前）5．在正弦稳态电路中，平均功率只发生在_________元件上。
（电阻）6．一个感性负载，可用________一个电容的办法，而不能用_______电容的办法来提高电路的功率因素。
（并联，串联）7．当电路发生谐振时，输入电压与电流________，此时电路呈________。
（同电位，电阻性）1）8．当ω=_________时，LC并联电路相当于开路。
（LC9．在RCL串联电路发生_________时，电感电压或电容电压是电源电压的Q倍。
（谐振）10．正值且为增长的电流流入端和互感电压的高电位端标为两互感线圈的_______。
（同名端）?选择题一、直流电阻电路1．电路模型由______组成。
（B）A、电源、电阻、电容、电感和晶体管等；B、理想化的集总参数元件；C、电源、负载和导线组成；D、以上说法都不对。
2．KVL是______的结果。
（C）~A、电荷守恒定律的必然；B、能量守恒定律的必然；C、电荷守恒定律和能量守恒定律的必然； C、以上说法都不对。
3．电压是_______。
（C）A、两点之间的物理量，且与零点选择有关；B、两点之间的物理量，与路径选择有关；C、两点之间的物理量，与零点选择和路径选择都无关；D、以上说法都不对。
4．右图理想二极管的伏安曲线是_______。
C）：5．右图中2V电压源对_______。
A、回路中电流大小有影响；B、电流源的功率有影响；C、^D、电流源的电压无影响；E、以上说法都不对。
（B）6．受控源与独立源的主要区别在于_______。
（A）A、独立源U s或I s与其他支路的电压或电流无关，而受控源的电压或电流与其他支路的电压或电流有关；B、独立源的电压与电流无关，而受控源的电压与电流有关；C、独立源能提供能量，而受控源不能提供能量；D、：E、以上说法都不对。
7．对于一个有n个节点，b条支路所组成的电路可列出的独立方程总数是______。
（C）A、n-1；B、b-(n-1)；C、b；D、b+(n-1)。
8．叠加定理适用于_______。
（C）A、任何电路的电位，电流；B、线性电路的任何量；C、线性电路的电压，电流；D、稳定电路，也适用于动态电路。
9．网孔电流是一种_______电流。
（B）A、沿着网孔边界流动的真实；B、沿着网孔边界流动的假想；/C、线性相关的独立变量；D、以上说法都不对。
10．关于理想运放，下列描写正确的是_______。
A、放大倍数A= ，输入电阻R i= 0，输出电阻R0= ;B、放大倍数A= ，输入电阻R i= ，输出电阻R0= 0;C、U=U称虚断，i=i称虚短；D、用网孔方法去求解含理想运放电路最简单。
11．关于等效电路的下述描述正确的是_______。
（C）A、若N和N’单上网络对某一外电路等效，则N和N’相互等效；B、】C、为N和N’单口网络的伏安关系完全相同，则N和N’完全等效；D、为N和N’单口网络的伏安关系完全相同，则N和N’对任一外电路等效；E、以上说法都不对。
12．关于戴维南定理和诺顿定理下述描述中错误的是_______。
（C）A、Uoc可以用电压表测出，Isc可以用电流表测出，Ro可以用欧姆计测出；B、Ro可以用伏安法求出，也可以用开路电压和短路电流求出，这两种方法适用含受控源的情况；C、任何一个线性单口网络一定会有对应的戴维南电源和诺顿电源；D、求Ro时只须除去独立源，且要保留受控源。
|13．某含源单口网络的开路电压10V，接上10电阻，则电压为7V，则该单口网络的内阻Ro为_______。
（B）A、； B、； C、； D、。
14．右图中理想二极管的电流为_______。
-18V 18k 12 k +36VA、I=2mA；B、I=0mA；C、I=1mA；D、I= 2mA。
+12V 6 k I（B）15．关于电阻、电容和电感元件的下列描述错误的是_______。
（D）A、&B、电阻元件是一种即时元件，而电容和电感元件是记忆性元件；C、电阻元件是一种耗能元件，而电容和电感元件是贮能性元件；D、电阻元件是一种静态元件，而电容和电感元件是动态性元件；E、不管信号频率如何变化，电阻器都可以用电阻元件来表示。
16下列哪一对不是对偶量_______。
（F）A、电压与电流；B、电阻与电导；C、电感与电容；D、网孔电流与节点电压；E、电压源与电流源；F、独立源与受控源。
17电路理论分析的对象是_______。
（B）：A 、实际电路；B 、电路模型；C 、电路；D 、以上说法都不对。
2动态电路1．下列各式中错误的是______。
（B ）A 、);0()0(+-=c c u uB 、);0()0(+-=c c i iC 、);0()0(+-=L L i iD 、);0()0(+-=c c W W2．下列关于电感贮能的描述错误的是_______。
（B 、D ）A 、当电感电流为零，则其贮能为零；B 、当电感电压为零，则其贮能为零；"C 、当电感的磁链为零，则其贮能为零；D 、以上说法都不对。
3．下列各描述中错误的是_______。
（D ）A 、 由初始状态引起的响应称零输入响应；B 、 由外加电源引起的响应称零状态响应；C 、 由电容或电感中初始贮能引起的响应称零输入响应；D 、 由初始条件引起的响应称零输入响应。
4．换路时下列哪些量是不能跃变的______。
（D ）A 、电容电流；B 、电感电压；C 、电阻电压；D 、电容贮能。
！5．下列各描述中错误的是______。
（D ）A 、 零输入响应是电容或电感上的贮能逐渐消耗在电阻的放电过程；B 、 零输入响应中所有物理量都随时间依指数衰减；C 、 零状态响应是电源向电容或电感释放能量的充电过程；D 、 零状态响应中所有物理量都随时间作指数增加。
6．关于时间常数，下列描述正确的是________。
（C ）A 、是描写过渡过程快慢的一个物理量，大过渡过程快，小过渡过程慢；B 、不论是RL 电路，还是RC 电路，R 小过渡过程快；】C 、5后过渡过程已基本结束；D 、可以通过切线斜率算出。
7．由三要素法求解一阶动态电路的步骤顺序为_______。
（A ）①．从t=0-图中求出u c （0-）或i l (0-)； ②．从t=0+图中求出初始条件，即f(0+);③．从t=∞ 图中求出稳态值，即f ∞); ④．从等效戴维南电路中求电阻，即R 0； ⑤．求时间常数； ⑥．列微分方程；⑦．依照f(t)=f(∞)+[f(0+)f(∞)]τt e - 求出f(t)。
A 、123457； B 、245613； C 、4321576； D 、6541237！ 8．如图是二阶动态电路，其响应_______。
CL A 、是非振荡性的； B 、是振荡性的； +C 、是临界振荡性的；D 、无法确定。
Us L CR<2（B ）9．右图中，当增添受控源（0<<1）， i 1H则其响应是______。
+ A 、 -B 、 非振荡性的； B 、振荡性的； Usi C 、临界振荡； D 、无法确定。
（B ）2正弦交流稳态电路1．下列各式中错误的是_______。
