(精华)为什么断路器有过载功能还要加热继电器保护电机
电流过载问题
为什么断路器有过载功能还要加热继电器保护电机根据GB14048.1断路器标准，工业用断路器要求1.30In的2小时必须脱扣民用的,如63A一下的微断，标准要求1.45In的一小时必须脱扣而根据电机的线圈要求电机线圈1.2In的2小时就会烧同时如果选择开关的电流与电机的电流一样的话，会导致电机启动过程跳闸而无法起动很显然断路器QF选用了带长延时过载保护无法保护电机线圈的过载热继电器是要求1.2In的2小时必须跳闸，并且能够保护电机线圈一般主开关选用单磁的QF就足够了但是单磁的QF价格会贵一些，并且货期也会长所以选用的时候就直接用热磁的QF这也是有时候在启动过程中QF跳闸的原因所在所以在此处选择QF一定要慎重举个例子，如果电机额定电流是40A如果选择单磁的开关，要选择13In磁脱扣的如果选择热磁的，选择方法13×40/10＝52A需要选择热磁的10In的额定电流大于52A的过载保护是长延时的，因此断路器检测到过载（其实也是双金属片发热弯曲）后要有一定的延时才能跳闸，这对于线路过载发热是没有问题的，对于电机的一般过载发热也是没有问题的。
关键是当电机发生断相时这时定子电流增加并不很多，但是转子温度很快上升，电机很快就烧毁了。
这种情况经常会发生的。
如果有热继电器的话，热继电器迅速检测到温度的上升迅速跳闸，可以有效保护电机（当然，也有不少时候是没法有效保护的）电动机回路需要实现起动、过载保护、短路保护等功能。
动电动机回路配置方案：第一种为框架断路器（能实现起动、过载、短路保护）+电动机；第二种为塑壳断路器（短路保护）+接触器（起动）+热继电器或带过载保护功能的控制保护装置（过载保护）；第三种为塑壳断路器（短路保护和过载保护）+接触器（起动）。
正常情况下：大电机用框架断路器来实现过载保护；小电机断路器只配单磁保护+热继或控保来实现过载，小电动机还可以用电动机启动器来实现过载。
楼主所说的情况，一般不推荐，原因是对于稍大电动机，起动时间过长情况下，电动机起动时断路器会认为过载误动作。

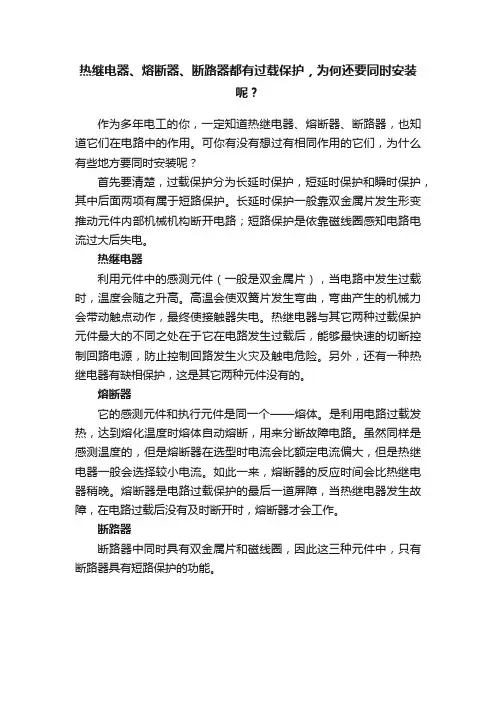

热继电器、熔断器、断路器都有过载保护，为何还要同时安装呢？
热继电器、熔断器、断路器都有过载保护，为何还要同时安装
呢？
作为多年电工的你，一定知道热继电器、熔断器、断路器，也知道它们在电路中的作用。
可你有没有想过有相同作用的它们，为什么有些地方要同时安装呢？
首先要清楚，过载保护分为长延时保护，短延时保护和瞬时保护，其中后面两项有属于短路保护。
长延时保护一般靠双金属片发生形变推动元件内部机械机构断开电路；短路保护是依靠磁线圈感知电路电流过大后失电。
热继电器
利用元件中的感测元件（一般是双金属片），当电路中发生过载时，温度会随之升高。
高温会使双簧片发生弯曲，弯曲产生的机械力会带动触点动作，最终使接触器失电。
热继电器与其它两种过载保护元件最大的不同之处在于它在电路发生过载后，能够最快速的切断控制回路电源，防止控制回路发生火灾及触电危险。
另外，还有一种热继电器有缺相保护，这是其它两种元件没有的。
熔断器
它的感测元件和执行元件是同一个——熔体。
是利用电路过载发热，达到熔化温度时熔体自动熔断，用来分断故障电路。
虽然同样是感测温度的，但是熔断器在选型时电流会比额定电流偏大，但是热继电器一般会选择较小电流。
如此一来，熔断器的反应时间会比热继电器稍晚。
熔断器是电路过载保护的最后一道屏障，当热继电器发生故障，在电路过载后没有及时断开时，熔断器才会工作。
断路器
断路器中同时具有双金属片和磁线圈，因此这三种元件中，只有断路器具有短路保护的功能。
简述热继电器的工作原理和保护特点,并说明原因
简述热继电器的工作原理和保护特点,并说明原因热继电器是一种继电器，在电路中起到过流保护的作用。
它的工作原理是通过电流通过导线时产生的热量，使得热敏电阻的温度升高，从而改变热敏电阻的电阻值，最终导致热继电器的动作。
热继电器通常由两个主要部分组成：电流线圈和触点。
电流线圈是热继电器内部的电路，当电路中的电流超过额定电流时，电流线圈中的电流将升高，从而产生热量。
触点由电流线圈产生的热量引起温控器的脱扣，实现断开电路的目的。
热继电器具有以下保护特点：1.过载保护：热继电器能够对电路中的过载电流进行监测并断开电路，防止电流过大导致电路元件受损。
当电路中的电流超过热继电器额定电流时，热继电器将进行动作，切断电路。
2.短路保护：热继电器能够对电路中的短路电流进行监测并断开电路，防止短路电流对电路和设备带来损害。
当电路中出现短路时，电流会迅速升高，热继电器能够快速判断并切断电路。
3.温度保护：热继电器中的热敏电阻可以根据电流通过时产生的热量改变自身的电阻值，从而实现温度保护。
当电路中的温度超过热继电器的额定温度时，热继电器会迅速断开电路，保护电路和设备不受高温的影响。
热继电器之所以能够实现上述保护特点，是因为其工作原理是通过感应电流产生的热量引起热继电器动作，从而切断电路。
当电流超过额定电流或温度超过额定温度时，热继电器中的电流线圈会产生更多热量，导致热敏电阻的温度升高，进而改变电阻值，触发热继电器的动作。
总的来说，热继电器是一种通过电流产生的热量进行温度保护的电器设备。
它能够对电路中的过载电流、短路电流和高温进行监测，并在超过额定值时断开电路，保护电路和设备的安全运行。
热继电器的作用是什么-
热继电器的作用是什么?热继电器是起什么作用：热继电器是用于三相电动机过载爱护的爱护电器。
主要用来对异步电动机进行过载爱护，他的工作原理是过载电流通过热元件后，使双金属片加热弯曲去推动动作机构来带动触点动作，从而将电动机掌握电路断开实现电动机断电停车，起到过载爱护的作用。
鉴于双金属片受热弯曲过程中，热量的传递需要较长的时间，因此，热继电器不能用作短路爱护，而只能用作过载爱护热继电器的过载爱护。
符号为FR。
利用电流的热效应原理，与接触器协作使用，用于对三相异步电动机的过电流和断相爱护（不作短路爱护）。
电动机在实际运行中常会遇到过载状况，但只要过载不太严峻．绕组不超过允许温升，则这种过载是允许的。
但若过载时间太长，绕组温升超过允许值，则会加速电机绝缘的老化，甚至烧坏绕组。
因此，长期运行的电动机都应对其过载进行爱护，使用最多、最普及的电机过载爱护电器是双金属片式热继电器，并有带断相爱护功能和不带断相爱护功能两种类型。
电动机在实际运行中，如拖动生产机械进行工作过程中，若机械消失不正常的状况或电路特别使电动机遇到过载，则电动机转速下降、绕组中的电流将增大，使电动机的绕组温度上升。
若过载电流不大且过载的时间较短，电动机绕组不超过允许温升，这种过载是允许的。
但若过载时间长，过载电流大，电动机绕组的温升就会超过允许值，使电动机绕组老化，缩短电动机的使用寿命，严峻时甚至会使电动机绕组烧毁。
所以，这种过载是电动机不能承受的。
热继电器就是利用电流的热效应原理，在消失电动机不能承受的过载时切断电动机电路，为电动机供应过载爱护的爱护电器。
使用热继电器对电动机进行过载爱护时，将热元件与电动机的定子绕组串联，将热继电器的常闭触头串联在沟通接触器的电磁线圈的掌握电路中，并调整整定电流调整旋钮，使人字形拨杆与推杆相距一适当距离。
当电动机正常工作时，通过热元件的电流即为电动机的额定电流，热元件发热，双金属片受热后弯曲，使推杆刚好与人字形拨杆接触，而又不能推动人字形拨杆。
断路器工作原理
断路器工作原理断路器是一种用于保护电路安全的电气设备，它在电路中起到开关作用，可以在电路发生过载、短路或者地故障时自动切断电流，以防止电路和设备损坏，并确保人身安全。
断路器的工作原理主要包括两个方面：热保护和磁保护。
1. 热保护原理：当电路中的电流超过断路器额定电流时，断路器内部的热元件（通常是热继电器或者双金属片）会受到电流的热效应而发热。
当发热超过一定程度时，热元件会发生形变，从而使断路器的触发机构动作，切断电路。
这种热保护原理适合于短期内的过载情况。
2. 磁保护原理：当电路中发生短路或者故障时，电流会迅速增大到一个很高的值。
断路器内部的电磁线圈会感应到这种高电流，并产生磁场。
磁场的作用下，断路器的触发机构会迅速动作，切断电路。
这种磁保护原理适合于短路或者故障情况。
除了热保护和磁保护原理外，断路器还具有其他一些重要的功能和特点：1. 过载保护：断路器可以根据电路的额定电流来设定一个过载保护值。
当电路中的电流超过这个值时，断路器会自动切断电路，防止电路过载。
2. 短路保护：断路器可以根据电路的额定短路电流来设定一个短路保护值。
当电路中发生短路时，电流会迅速增大，超过短路保护值时，断路器会迅速切断电路，以防止电路和设备受损。
3. 地故障保护：断路器还可以用于检测和切断电路中的地故障。
当电路中发生地故障时，断路器会感应到电流的不平衡，从而切断电路，以保护人身安全。
4. 可靠性和灵敏性：断路器具有较高的可靠性和灵敏性，它可以在很短的时间内切断电路，从而保护电路和设备的安全。
总结起来，断路器的工作原理是通过热保护和磁保护来实现对电路的保护。
它具有过载保护、短路保护和地故障保护等功能，能够快速切断电路，确保电路和设备的安全运行。
断路器的可靠性和灵敏性使其成为电气系统中不可或者缺的重要设备。

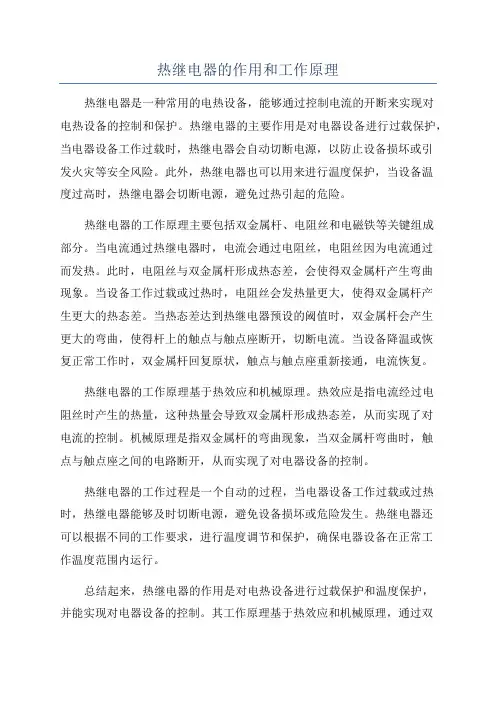

热继电器的作用和工作原理
热继电器的作用和工作原理热继电器是一种常用的电热设备，能够通过控制电流的开断来实现对电热设备的控制和保护。
热继电器的主要作用是对电器设备进行过载保护，当电器设备工作过载时，热继电器会自动切断电源，以防止设备损坏或引发火灾等安全风险。
此外，热继电器也可以用来进行温度保护，当设备温度过高时，热继电器会切断电源，避免过热引起的危险。
热继电器的工作原理主要包括双金属杆、电阻丝和电磁铁等关键组成部分。
当电流通过热继电器时，电流会通过电阻丝，电阻丝因为电流通过而发热。
此时，电阻丝与双金属杆形成热态差，会使得双金属杆产生弯曲现象。
当设备工作过载或过热时，电阻丝会发热量更大，使得双金属杆产生更大的热态差。
当热态差达到热继电器预设的阈值时，双金属杆会产生更大的弯曲，使得杆上的触点与触点座断开，切断电流。
当设备降温或恢复正常工作时，双金属杆回复原状，触点与触点座重新接通，电流恢复。
热继电器的工作原理基于热效应和机械原理。
热效应是指电流经过电阻丝时产生的热量，这种热量会导致双金属杆形成热态差，从而实现了对电流的控制。
机械原理是指双金属杆的弯曲现象，当双金属杆弯曲时，触点与触点座之间的电路断开，从而实现了对电器设备的控制。
热继电器的工作过程是一个自动的过程，当电器设备工作过载或过热时，热继电器能够及时切断电源，避免设备损坏或危险发生。
热继电器还可以根据不同的工作要求，进行温度调节和保护，确保电器设备在正常工作温度范围内运行。
总结起来，热继电器的作用是对电热设备进行过载保护和温度保护，并能实现对电器设备的控制。
其工作原理基于热效应和机械原理，通过双金属杆、电阻丝和电磁铁等关键组成部分的相互作用，能够自动判断和控制电器设备的工作状态，从而确保设备的安全运行。
热继电器用途
热继电器用途
热继电器是一种常见的电器元件，它的主要作用是在电路中起到保护作用。
热继电器的使用范围非常广泛，可以应用于各种电器设备中，如电动机、空调、热水器等。
下面我们来详细了解一下热继电器的用途。
热继电器可以用于电动机的保护。
在电动机运行过程中，如果电流过大或者电机过载，就会导致电机损坏或者烧毁。
为了避免这种情况的发生，可以在电路中加入热继电器。
当电流过大或者电机过载时，热继电器会自动切断电路，从而保护电机不受损坏。
热继电器还可以用于空调的保护。
在空调运行过程中，如果压缩机过载或者制冷剂不足，就会导致空调损坏或者无法正常工作。
为了避免这种情况的发生，可以在空调电路中加入热继电器。
当压缩机过载或者制冷剂不足时，热继电器会自动切断电路，从而保护空调不受损坏。
热继电器还可以用于热水器的保护。
在热水器运行过程中，如果加热管过热或者水温过高，就会导致热水器损坏或者爆炸。
为了避免这种情况的发生，可以在热水器电路中加入热继电器。
当加热管过热或者水温过高时，热继电器会自动切断电路，从而保护热水器不受损坏。
热继电器是一种非常重要的电器元件，它可以在电路中起到保护作
用，避免电器设备受到损坏或者爆炸的危险。
因此，在各种电器设备中都需要使用热继电器，以确保电器设备的安全运行。
断路器的工作原理
断路器的工作原理断路器是一种用于保护电路的重要电器设备，它能够在电路发生过载、短路或地故障时自动切断电路，以防止电气设备受到损坏，避免火灾和电击等安全事故的发生。
断路器的工作原理涉及电磁力、热效应和电磁感应等物理原理。
1. 电磁力原理断路器的工作原理基于电磁力的作用。
断路器内部装有电磁线圈，当电路正常工作时，电流通过线圈产生的磁场不足以使触发机构动作。
但当电路发生过载或短路时，电流会迅速增大，电磁线圈产生的磁场也随之增强。
当磁场强度达到一定程度时，它会对触发机构产生足够的力，使得触发机构动作，从而切断电路。
2. 热效应原理断路器还利用热效应原理来实现对电路的保护。
断路器内部有一个双金属片，当电流通过断路器时，双金属片会受到加热而弯曲。
当电流超过额定值时，双金属片的弯曲程度会超过允许范围，触发机构会被激活，切断电路。
这种热效应原理可以有效地保护电路免受过载的损害。
3. 电磁感应原理断路器还利用电磁感应原理来检测电路中的故障。
当电路发生地故障时，即电路中出现了接地故障，电流会流向地，形成一个回路。
断路器内部的电磁线圈会感应到这个回路，产生一个电磁场。
这个电磁场会对触发机构产生力，使得断路器切断电路，以防止电气设备受到损坏。
断路器的工作原理可以通过一个简单的示意图来说明。
在示意图中，断路器的主要部件包括电磁线圈、双金属片、触发机构和开关。
当电路正常工作时，电流通过断路器，电磁线圈产生的磁场不足以使触发机构动作，开关处于闭合状态。
但当电路发生过载、短路或地故障时，触发机构会被激活，开关会迅速打开，切断电路，保护电气设备和人身安全。
断路器的工作原理使得它成为电路保护的重要装置。
它能够快速、可靠地切断电路，防止电气设备受到损坏，保护人身安全。
在实际应用中，断路器还具有过载保护、短路保护、漏电保护等功能，能够广泛应用于工业、商业和家庭电路中。
同时，断路器还具有手动和远程控制功能，方便操作和管理。
总结起来，断路器的工作原理是基于电磁力、热效应和电磁感应等物理原理。
